Мультисплит-система на 2 или 3 комнаты с одним наружным блоком

Основное отличие мультисплит-системы от сплит-системы

Сплит-система — это кондиционер, который состоит из двух блоков: внутреннего и внешнего. Такое оборудование охлаждает воздух только в одном помещении — там, где установлен внутренний блок кондиционера.

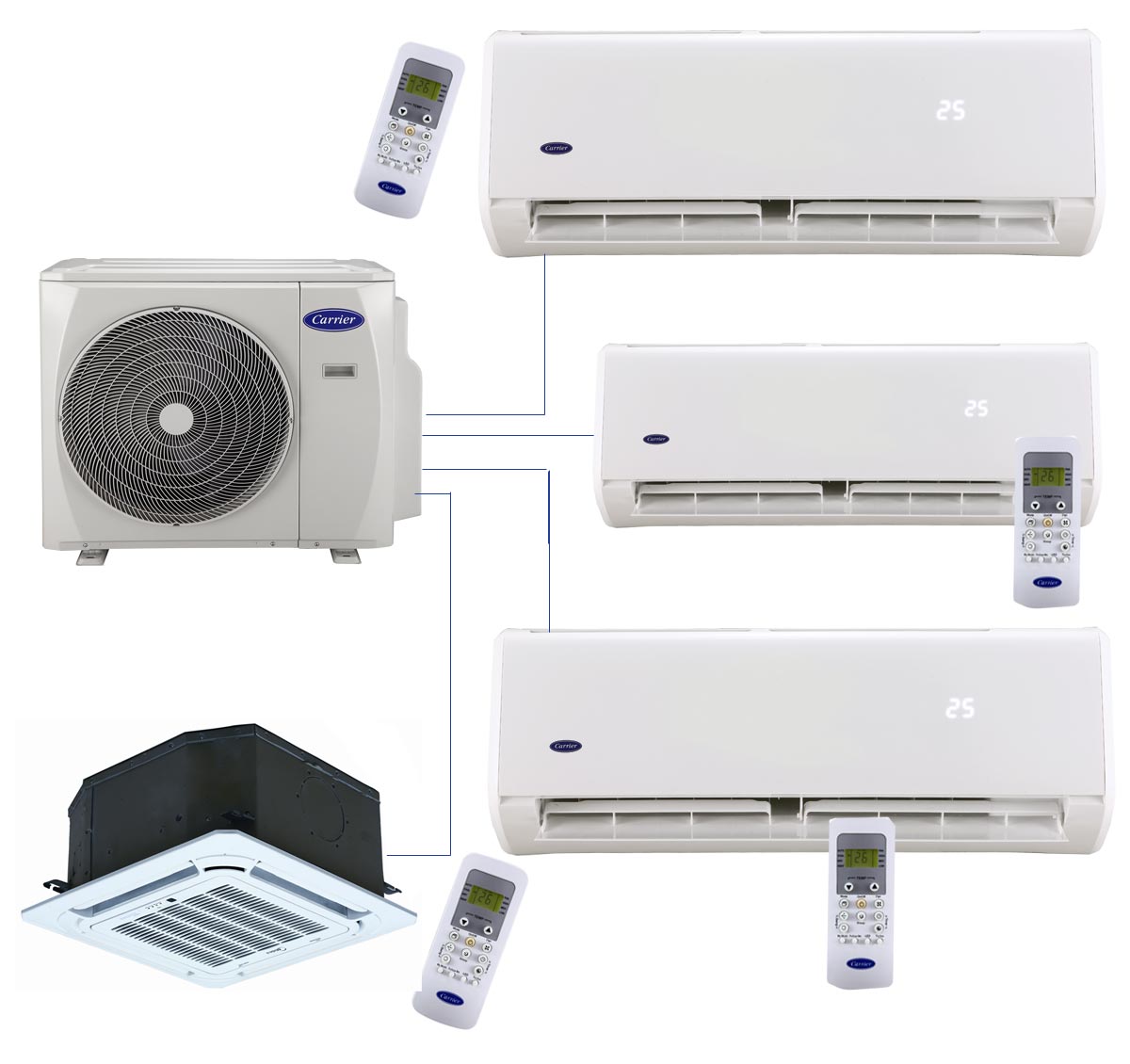

Мультисплит-система состоит из одного внешнего и нескольких внутренних блоков. Обычно это 2−4 блока. Но есть модели, к которым можно подключить до 6 внутренних блоков.

Получается, что мультисплит-системы могут охладить весь дом или квартиру, если в каждую комнату установить по одному внутреннему блоку.

Принцип работы этих двух систем схож: с помощью холодильного контура устройства удаляют тепло из помещения и переносят его на улицу. Рабочим веществом, переносящим тепловую энергию, является хладагент — фреон.

Однако в отличие от сплит-системы, в мультисплит-системе внешний блок имеет несколько фреоновых магистралей, которые соединены с несколькими внутренними блоками.

Таким образом, в небольшой квартире, в которой охлаждение требуется только в спальне, подойдёт одна сплит-система.

Если же нужно охладить несколько комнат, например, спальню, гостиную и детскую, то можно установить мультисплит-систему с тремя внутренними блоками или же смонтировать по одной отдельной сплит-системе в каждую комнату.

Расположение внутреннего блока для охлаждения нескольких комнат

В стремлении сэкономить или при невозможности устанавливать несколько внешних блоков некоторые стараются расположить один мощный кондиционер так, чтобы он сразу охлаждал 2 или 3 комнаты. Тут есть несколько распространённых вариантов:

размещение кондиционера в коридоре при условии, что из него есть выход во все комнаты, где требуется охлаждение;
Часто кондиционер ставят в коридоре, чтобы он охлаждал сразу несколько комнат
размещение устройства напротив двери при смежных комнатах, чтобы поток воздуха из одного помещения сразу заходил в другое.
Некоторые устанавливают кондиционер напротив двери в смежные комнаты, чтобы одно устройство охлаждало сразу несколько помещений

Подобное расположение возможно, но стоит понимать — полноценного охлаждения воздуха в нескольких комнатах сразу добиться просто не получится. Всё дело в плохом воздухообмене — даже через открытую дверь в другую комнату будет выходить не более 10–15% холода, что делает невозможным создание равномерной температуры в квартире. К тому же подобное расположение кондиционера влечёт за собой ряд неудобств:

При установке в одной комнате устройства с холодопроизводительностью, рассчитанной на всю площадь квартиры или нескольких комнат, будет образовываться слишком резкий перепад температуры — в том помещении, где стоит кондиционер, будет очень холодно, так как его площадь меньше, чем потенциал техники.
В кондиционерах установлен термостат, который останавливает процесс охлаждения по достижению указанной пользователем температуры. Таким образом, мощное устройство быстро охладит комнату и остановится, не позволяя полноценно снизить температуру в смежных помещениях.

Принцип работы

В ККБ находится емкость с рабочим веществом. Хладагент, циркулируя по медным трубкам, охлаждает воздух, который подается во внутренний блок с улицы. Происходит снижение температуры в помещении.

Переключение режима на повышение температуры в помещении приводит к развороту применения хладагента — он начинает испаряться во внешнем блоке, а конденсируется во внутреннем.

Компрессор сжимает рабочее вещество, находящееся в газообразном состоянии.
Сжатый хладагент поступает в конденсатор, где происходит выделение тепловой энергии в процессе перехода в жидкое состояние.
Потеряв часть тепла, рабочее вещество попадает в магистраль. Хладагент сохраняет повышенное давление.
Рабочее вещество попадает в дроссель и резко расширяется, что приводит к охлаждению.
Жидкий газ попадает в испаритель.
В испарителе хладагент обдувается теплым приточным воздухом из помещения с помощью вентилятора. Происходит нагрев (испаритель играет роль теплообменника) рабочей жидкости, которая закипает и переходит в газообразное состояние.
При испарении хладагент отдает испарителю холод и забирает тепло.
Газ поступает обратно в компрессор.
Процесс продолжается по круговому циклу.

При смене режима на нагревание процесс происходит в обратном порядке. Испаритель берёт на себя функцию ККБ и нагревает воздух за счёт перехода хладагента из газообразного в жидкое состояние. ККБ превращается в испаритель.

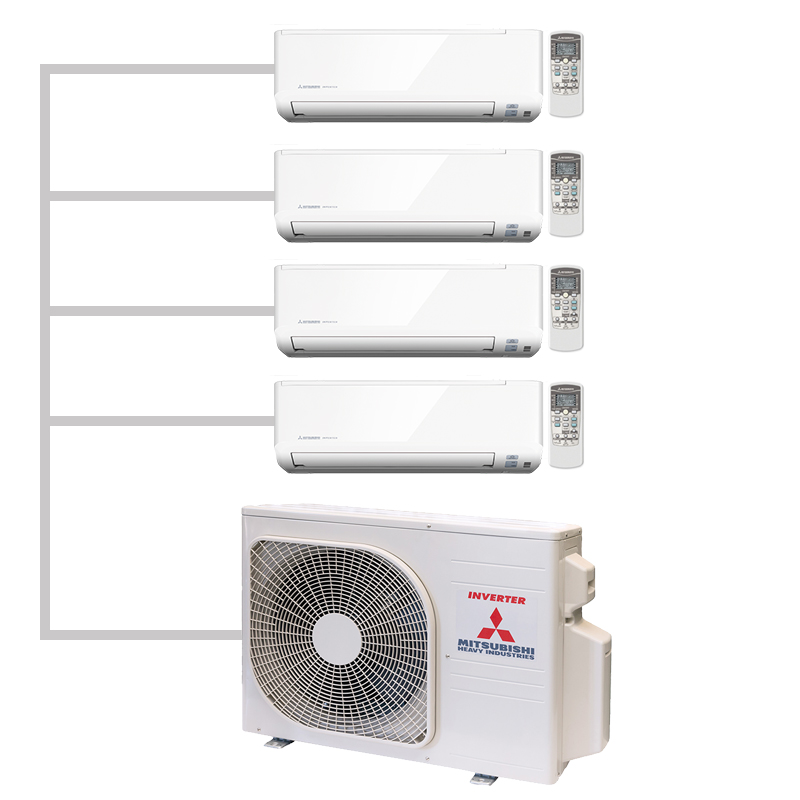

Один внешний блок для нескольких внутренних

В начале 30-х годов прошлого века разделение бытовой системы кондиционирования на два блока было не просто причудой изобретателей, а необходимостью — в качестве хладагента в те годы применялся ядовитый аммиак, утечка которого была недопустима. С открытием нового типа хладагента — фреона — ситуация изменилась, поскольку он был безопасен для человека. Бытовые кондиционеры стали моноблочными, предназначавшимися для установки в оконные проемы. Спустя годы японские производители кондиционеров вновь вернулись к конструкции из двух блоков — Toshiba разработала первые сплит системы, а Daikin пошла дальше, создав в 1969 году бытовой климатический прибор из одного внешнего и двух внутренних блоков, получивший название мультисплит.

Бытовая версия мультизональных систем кондиционирования — многоблочные кондиционеры — применяются для регулирования климатических условий в больших помещениях, разделенных между собой воздухонепроницаемыми перегородками. Поскольку внешний блок всего один, то характерного для нашего времени завешивания фасадов зданий десятками блоков от сплит систем не происходит, т.е. исходный архитектурный облик строений сохраняется неизменным.

Мультисплиты производятся в двух конструкционных решениях — с одним и несколькими компрессорами. Число внутренних блоков у моделей с одним компрессором ограничивается только мощностью компрессора, т.е. суммарная мощность блоков-фенов не должна превышать мощность внешнего блока (в идеале мощность компрессора должна быть выше примерно на 15–20%). Покупателям предлагаются мультисплиты этого типа со стандартным набором внутренних блоков или будущие владельцы сплит системы могут отдельно приобрести внешний блок, а затем подобрать необходимое количество внутренних фенов к нему. Системы с несколькими компрессорами во внешнем блоке (не более 3-х) рассчитаны на работу с ограниченным числом внутренних блоков, равным количеству компрессоров — один компрессор для одного блока-фена. Разница между мультисплитами с одним и несколькими компрессорами состоит в том, что внутренние блоки в климатических установках первого типа способны работать только в одинаковом режиме — либо охлаждении, либо обогрева, а фены многокомпрессорных кондиционеров работают в независимых друг от друга режимах.

Системы кондиционирования такого типа оборудуются обычными и инверторными компрессорами, внутренние блоки могут быть как настенными, так и потолочными, напольными, кассетными или канальными. Общий принцип работы мультисплитов идентичен бытовым кондиционерам других классов. Некоторым преимуществом с позиции экономии энергии обладают модели, оборудованные инверторным компрессором — система электронного управления способна извлекать тепло или холод из пустующих помещений, обслуживаемых мультисплитом, транспортируя их в комнаты с повышенной нагрузкой на климатическую систему. К примеру, если летом в зале дома собирается несколько человек, то мультисплит будет забирать холод из других комнат (спален, детских и т.д.), климат в которых доведен до заданного пользователем уровня. Во время монтажа внешнего блока одно направление магистрали хладагента задается, как приоритетное — данное помещение будет обслуживаться климатическим прибором с особенной тщательностью. Обычно это комната с наибольшим числом работающей техники (к примеру, серверная) или постоянным присутствием значительного количества людей.

Системы кондиционирования — шаг за шагом

Прежде, чем перейти к исследованию мультисплитов, предлагаю вспомнить предыдущие материалы из этой серии. Итак, мы узнали о целях создания кондиционеров и их разновидностях, познакомились с установками полупромышленного и промышленного назначения, способными обслуживать здания тысячеметровой площади. Статья об оконных кондиционерах развенчала мнение о полном исчезновении моноблочных приборов — оказывается, оконники даже превосходят современные сплиты по некоторым характеристикам. Для горожан, часто меняющих городскую квартиру на дачный коттедж, идеально подойдет мобильный кондиционер — проще и дешевле приобрести мобильный моноблок, чем отдельно приобретать климатические установки для квартиры и дачи. Да и украсть сплит с дачи запросто могут какие-нибудь темные личности, не смотря на ее оборонительные сооружения.

Такие привычные и вроде как хорошо знакомые сплит системы оказались вовсе непростыми — за маркой, серией и ценой скрыто больше, чем естественное желание производителей об извлечении максимального дохода. Все просто — желаете, чтобы сплит поставлял только холодный воздух, то приобретайте дешевую модель, если же необходима действительно комфортная атмосфера в доме, то только холодного воздуха здесь будет недостаточно.

Продолжаем публикацию материалов о климатической технике — поговорим о мультисплитах и выясним, что же это за кондиционеры такие.

Особенности установки кондиционеров мультисплит

Первая и наиболее важная задача — определиться с местом установки внешнего блока. В отличие от сплит систем, внешние блоки мультисплитов нужно выставлять так, чтобы длина фреоновой магистрали, ведущая от них к каждому внутреннему блоку, не превысила максимально допустимую производителем, иначе качество работы климатической системы серьезно понизится.

Лучше всего установить внешний блок на крыше здания, благодаря чему он не будет «украшать» собою фасад, да и производить профилактику с ее приемом по факту работ в этом случае гораздо проще. Если же установка блока на крыше или фасаде по каким-то причинам невозможна (к примеру, из-за превышения длины фреоновой магистрали) то его монтируют на чердаке, балконе или в полуподвальном помещении. Однако размещение внешнего блока в закрытом помещении нежелательно, т.к. при недостаточном проветривании он будет перегреваться, что приведет к частым отключениям системы и повышенному износу агрегатов.

Теперь о трубках и проводах, соединяющих блоки мультисплита между собой — монтажники неизменно желают провести их по фасаду здания, закрыв снаружи малопривлекательным коробом из пластика, т.к. сделать это проще, чем тянуть коммуникации по шахтам внутри строения. В случае достаточной дистанции между блоками следует настоять на скрытном монтаже магистрали, поскольку находиться под воздействием переменчивой внешней атмосферы ей не следует.

Вне зависимости от выбранного вами типа внутреннего блока (настенный, кассетный и т.д.), необходимо еще на стадии монтажа мультисплита решить вопрос с отводом конденсата из фена — в идеале его следует сбрасывать в канализационную систему.

Для решения проблемы с кондиционированием воздуха системы мультисплит подходят более других, если:

комнаты, которые предстоит обслуживать климатическому прибору, находятся в стадии чернового ремонта (т.е. без отделки стен) — укладка фреоновой магистрали в стены в этом случае обойдется дешевле;
вблизи обслуживаемых помещений расположен балкон достаточной площади, где можно установить внешний блок;
окна комнат, где предполагается установить внутренние блоки мультисплита, выходят на одну сторону дома — в этом случае протяженность трубопровода будет наименьшей и не выйдет за нормы, установленные производителем.

Ориентирование только лишь на стоимость внешнего блока мультисплита будет неверным — в зависимости от мощности, количества исполняемых функций и производителя, внутренние блоки также обойдутся в немалую сумму (в среднем цена одного блока-фена составит 25000 руб.).

Из следующей статьи вы узнаете о потолочно-напольных сплит системах, об их технических характеристиках и функциональных особенностях.

рмнт.ру, Игорь Максимов

Особенности монтажа и эксплуатации

Еще на этапе черновой отделки запроектируйте наличие мультисплит-системы в вашемпомещении. Определитесь, где она будет располагаться, какие коммуникации нужно проложить икак их скрыть при чистовой отделке.

Начните монтаж с внутренних блоков кондиционера. Потом проложите трубопроводы, но неприсоединяйте их к блокам. Далее можно смонтировать наружный блок. Мы рекомендуемиспользовать усиленную раму и крепкие анкера, поскольку наружный блок мультисплиткондиционера весит больше, чем у обычной сплит-системы. Теперь вы можете подключить трубыко всем блокам.

Если все сделано правильно, можно произвести электромонтажные работы ипроизвести первый запуск. Параметры кондиционера должны быть в пределах нормы.

Пару слов об эксплуатации. Учтите, что использование нескольких кондиционеров сразуэкономически выгоднее, чем использование только одного кондиционера. Если вы включитеагрегат только в одной комнате, наружный блок будет работать с той же силой, как если бы выиспользовать все кондиционеры одновременно. Поэтому не пытайтесь рассчитывать только наодин прибор, если хотите сэкономить на электроэнергии.

Еще вы должны понимать, что все кондиционеры не могут одновременно работать в разныхрежимах. Вы не сможете включить в одной комнате охлаждение, а в другой нагрев. Мультисплит-система просто не запустится. Но вы вполне можете регулировать температуру на каждомотдельном кондиционере.

При бытовом применении обслуживайте кондиционер 1 раз в год. При более частомиспользовании (в офисе, магазине, спортзале и пр.) проводите обслуживание 2 раза в год. Недопускайте появление плесени. Чем качественнее и регулярнее обслуживание, тем дольшепрослужит ваш кондиционер.

Плюсы и минусы мультисплит-систем

Преимущества мульти-сплит-систем:

Внешний блок всего один

Это важно, если на фасаде разрешено монтировать только один наружный блок.
Меньше повреждений фасада. Стена бурится только в одном месте.
Можно использовать разные типы внутренних блоков для разных комнат: настенные, кассетные, канальные или напольно-потолочные модели.
Обслуживать мультисплит-системы дешевле, чем несколько сплит-систем, так как очищать детали и заправлять хладагент нужно лишь в одном внешнем блоке.

Недостатки мультисплит-систем

При поломке внешнего блока вся система перестаёт работать.
Нужно проводить более длинные трассы кондиционера внутри комнат. Если кондиционер устанавливается до чистового ремонта, то под трассы нужно штрабить внутренние стены, а затем закрывать их отделкой. Если же кондиционер устанавливается после завершения ремонта, то трассы нужно будет скрыть декоративными коробами, что не всегда эстетично, особенно, если требуются длинные короба.
Нельзя одновременно включить в одной комнате режим охлаждения, а в другой режим обогрева — система может работать только в одном режиме. Установить разную температуру в каждой из комнат можно, но только в одном и том же режиме: либо при охлаждении, либо при обогреве.
Выбор внутренних блоков ограничен: можно выбирать модели только одного производителя и только те, что подходят для мультисплит-систем.

Преимущества нескольких сплит-систем перед мультисплит-системой

Покупка и установка нескольких сплит-систем обойдётся дешевле, чем покупка и монтаж мульти-сплит-системы.
При поломке кондиционера в одной комнате, прибор в другой комнате продолжит работать, так как они не связаны.
В каждую из комнат можно установить кондиционеры разных производителей, подбирая внутренний блок под их интерьеры.
В разных комнатах можно включать разные режимы работы: охлаждение или обогрев. Это пригодится для комнат, в которых окна выходят на разные стороны света или находится разное количество людей.

Недостатки нескольких сплит-систем перед мультисплит-системой

Загромождение фасада несколькими внешними блоками.
Во время установки наружные стены бурятся в нескольких местах: по одному отверстию для установки каждого внешнего блока

В чем отличие от обычной сплит-системы

Функционально с точки зрения пользователя мульти-сплит мало чем отличается от обычного кондиционера. Различия состоят в следующем:

Особенности монтажа

Размещают внешний блок в разрешенном или малозаметном месте. По возможности стараются минимизировать суммарную длину трасс.

Следует предусмотреть достаточно производительный слив дренажной воды – ведь мощность компрессора повышенная, пропорционально числу подключенных комнатных блоков. (убрать, не зависит, слив от каждого внутреннего)

Системы высокого уровня предусматривают распределительный коллектор, в бюджетных трубы прокладывают от каждого внутреннего модуля до внешнего.

Количество обслуживаемых помещений

Устройства начального уровня обслуживают по 2-4 помещения. Такие модели предлагают многие производители. Наиболее мощные справляются с 6-8 комнатами.

Итоги

Существуют ли кондиционеры на 2 комнаты? Современный рынок предлагает множество аппаратов на любой вкус и кошелек, в том числе для охлаждения или нагрева нескольких комнат одновременно. При соблюдении правил вы можете установить от двух до восьми кондиционеров в квартире, даже если живете в обычном многоэтажном доме.

Для этих целей можно использовать кондиционеры типа «мультисплит». Это современное и эффективное решение для квартир и загородных домов, хотя в последних проблема ощущается не настолько остро. При правильно монтаже и регулярном обслуживании такие кондиционеры исправно служат на протяжении долгих лет.

Желаем удачи!

Выводы

Если нужно охлаждать только одну комнату, то подойдёт сплит-система.

Если охлаждение требуется в нескольких комнатах, то в большинстве случаев более простым и бюджетным вариантом станет установка нескольких сплит-систем, а не монтаж мультисплит-системы. Кроме того, такой вариант лучше подойдёт, если в квартире уже сделан ремонт, а также если нужно, чтобы в одной комнате кондиционер работал на обогрев, а в другой — на охлаждение.

Если на фасаде разрешено разместить только один внешний блок или владельцы квартиры или дома не хотят загромождать фасад несколькими устройствами, то подойдёт мультисплит-система. Этот вариант также актуален, если хочется уменьшить шум от работающего кондиционера, разместив внешний блок на стене нежилой комнаты.
