Глубина заложения канализации в частном доме

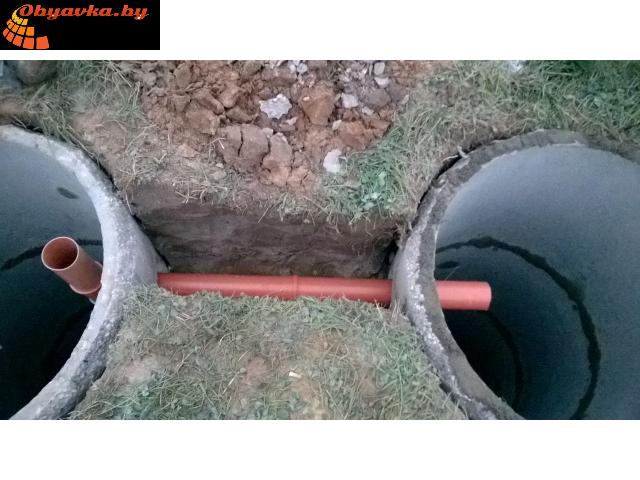

Процесс соединения емкостей канализации в одну сеть

Для упрощения процесса прокладывания труб от одной емкости к другой, необходимо сразу заказывать кольца, в которых с завода имеются боковые отверстия специально для прокладывания через них труб. Иначе нужно будет делать ниши, что усложняет весь процесс.

Основное на что следует обращать особое внимание – это, то, что перетекание из одной емкости в другую будет происходить самостоятельно, а значит, нужно очень внимательно делать необходимые уклоны. Так, на входе в первую емкость (или в камеру, если она всего одна) уклон трубы должен составлять 2 см на каждый метр ее длины

По этой причине септик не рекомендуют делать далеко от дома, иначе глубина заделки емкостей значительно увеличатся, а это дополнительные затраты денег, сил и времени.

Трубы, соединяющие колодцы, важно размещать ниже уровня входа в приемную емкость. В противном случае не получится естественного перетекания стоков из одной емкости в другую и септик не будет работать

Швы заделывают строительным раствором, обрабатывают гидроизоляцией и герметиком.

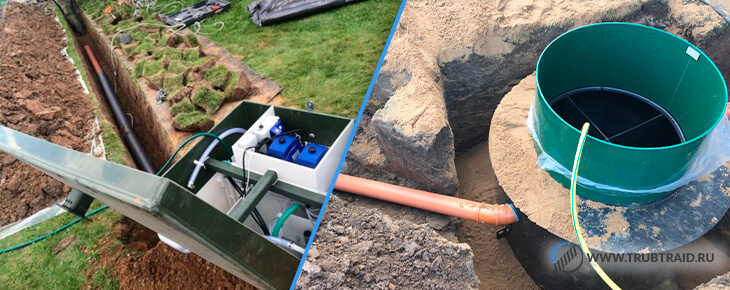

Очистка труб септика и прочих элементов ЛОС

При заиливании трубопровода единственным выходом станет его самостоятельная очистка. Ее можно выполнить струей холодной воды под большим давлением, при этом достаточно наличия одного канализационного выхода в строении. При подготовке к проведению процедуры можно провести очистку трубы сантехническим тросом.

При впитывании воды с маленькой скоростью требуется регулярная очистка фильтрационных полей. Эта процедура — весьма трудозатратная из-за необходимости удаления почвенного и щебеночного слоя, укладка новых выполняется по завершении просушки поверхности земли. Очистку фильтрационных полей рекомендуется проводить регулярно во избежание интенсивного загрязнения почвы. После выполнения очистных работ септик можно использовать в полном объеме.

Процедуру чистки резервуара септика и полей фильтрации нельзя отнести к числу вдохновляющих, однако она нужна для поддержания стабильной работы. Предварительно заготовленные расходные материалы и инструменты помогут сократить время очистки и повысить эффективность функционирования ЛОС.

Обзор основных составляющих системы

Схема канализации в многоэтажном доме значительно сложнее, чем в личной застройке, наряду с этим любая из частей крайне важна, и каждые недоработки вырастают в громадные неприятности потом

Вследствие этого принципиально важно знать кое-какие факторы, напрямую воздействующие на уровень качества работы всей канализации

Стояк

Канализационный стояк в многоэтажном доме подвергается самым важным нагрузкам, и эта часть системы есть основополагающей.

Размещение остальных частей определяется как раз в соответствии с положением основной магистрали, исходя из этого обзор нужно начать как раз с нее:

Размещение стояков, их диаметр и материал изготовления определяются еще на стадии проектирования. Все работы начинаются как раз с изучения проекта и в соответствии с ним.

Прежде всего проводится разметка будущего положения конструкции, она может размешаться как в стен (тогда пригодится штробление), так и снаружи, в этом случае труба выставляется с определенным отступом от поверхности.

В случае если монтаж осуществляется с отступом от поверхности, то нужно провести крепление хомутов, каковые будут фиксировать конструкцию, для этого в плитах сверлятся отверстия под дюбеля, каковые идут в наборе с креплением

Принципиально важно контролировать вертикальность размещения хомутов, дабы быстро и легко осуществлять нужные регулировки, употребляются шурупы-шпильки.. Потом производится монтаж стояка, работа начинается снизу, наряду с этим по окончании установки каждого элемента его положение контролируется при помощи строительного уровня, положение должно быть строго вертикальным без каких-либо отклонений

Потом производится монтаж стояка, работа начинается снизу, наряду с этим по окончании установки каждого элемента его положение контролируется при помощи строительного уровня, положение должно быть строго вертикальным без каких-либо отклонений.

Необходимо подчеркнуть, что устройство ливневой канализации в многоэтажном доме Сейчас редко реализуется через стояки в связи с тем, что на протяжении осадков жильцов тревожит посторонний шум от стекающей воды. Исходя из этого значительно чаще в современных зданиях делается отдельная водосливная система.

Канализация в квартирах

Эта часть во многом схожа с системой в частных зданиях.

При проектировании и монтаже направляться не забывать пара ответственных правил, каковые обеспечат максимально долгую эксплуатацию без засоров, нужно понимать, как устроена канализация, и какие конкретно показатели наиболее ответственны:

Для бесперебойной работы нужно, дабы все трубы сходились к стояку с уклоном от 3 до 5 градусов, наряду с этим принципиально важно, дабы показатель был однообразным от начала и до конца. Исходя из этого нужно шепетильно выставить положение всех элементов еще до их крепления и фиксации

Неравномерный уклон может служить причиной засора, удалить который будет очень проблематично.

оптимальнее делать систему, при которой труба будет идти от кухни через ванную либо санузел к стояку без поворотов и ответвлений. Чем меньше изгибов в трубе, тем меньше возможность происхождения засоров и отложений на стенках.Инструкция по проведению работ несложна: как возможно меньше поворотов, и максимально равномерные уклоны.
Не следует забывать о необходимости оставления ревизионных узлов для прочистки системы в случае происхождения неприятностей. Стоит не забывать, что по статистике самым проблемным есть участок от кухонной мойки до ванны

Кроме этого принципиально важно покинуть ревизионный люк и в стояке, в противном случае устранить засор канализации без порчи трубы будет нереально.

Порядок сооружения канализации

Кратко рассмотрим основные этапы по сооружению канализационного трубопровода в условиях частного дома. Даже если вы не решитесь на выполнение работ своими силами, то сможете проконтролировать нанятых специалистов.

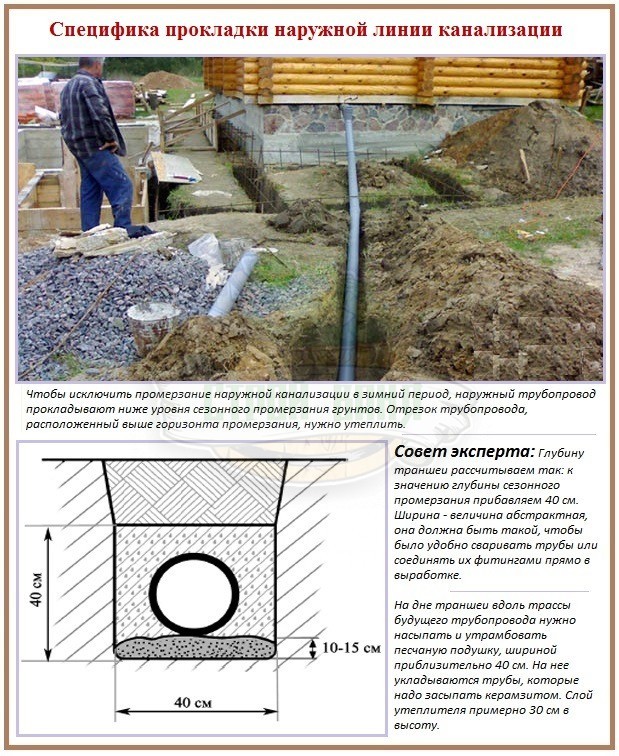

Этап #1 – монтаж дворовой сети

Создание канализационной системы начинается с этапа сооружения внешней (дворовой) сети. Если протяженность дворовой сети до существующего смотрового колодца более 12 метров, устраивается дополнительный смотровой колодец. При этом минимально допустимое расстояние от стены дома до смотрового колодца – 3 – 5 м.

Со способами устройства наружной части трубопровода и правилами прокладки канализационных труб в земле ознакомит следующая статья, прочитать которую мы очень советуем.

В прокладке наружных канализационных линий сейчас используют преимущественно полимерные трубы, привлекающие легким весом, превосходными эксплуатационными характеристиками и доступной ценой. При прокладке трассы выше уровня сезонного промерзания используются утеплители, защищающие линии от формирования ледяных пробок.

Нередко собственникам частных строений приходится сталкиваться с отсутствием централизованной сети канализации. В этом случае устраивается автономная система сбора и фильтрации стоков (септик). Однако принцип подводки «внешняя внутренняя сеть» остаётся тем же.

Этап #2 – сооружение узла ввода в дом

Далее требуется соорудить узел ввода непосредственно в конструкции частного дома (фундамент, стена подвала). Сооружение узла выполняется с учётом возможных деформаций, например, по причине просадки строения.

Узел ввода и наружный трубопровод надежно изолируются.

Этап #3 – монтаж стояков и отводов

На следующем этапе производится монтаж труб-стояков внутренней сети. Эти компоненты схемы рекомендуется собирать и в собранном виде предварительно ставить без крепления или с частичным креплением.

Полное крепление выполняется после окончательной сборки всей системы. Завершив монтаж труб-стояков, выстраивают горизонтальные отводные линии канализации с учётом требуемых уклонов.

Этап #4 – подключение сантехники

На завершающем этапе производится установка сантехнических приборов и подключение каждого прибора к соответствующему отводу через патрубок-сифон.

Дополнительно стоит отметить: при условии высоты строения менее 10 метров, внутреннюю канализационную систему допускается выстраивать на основе безнапорных труб. При большей высоте применяются напорные трубы.

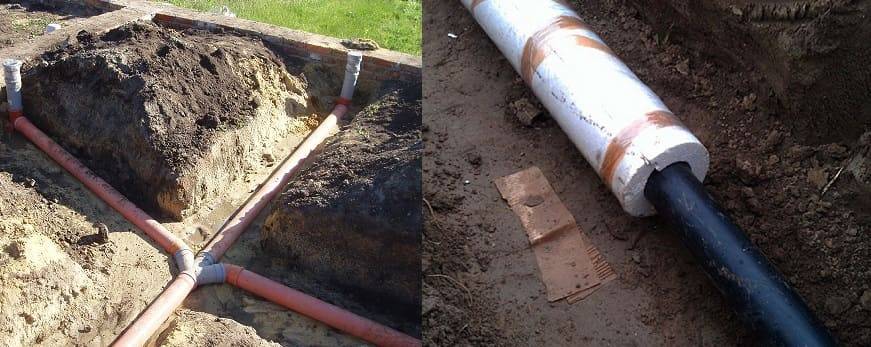

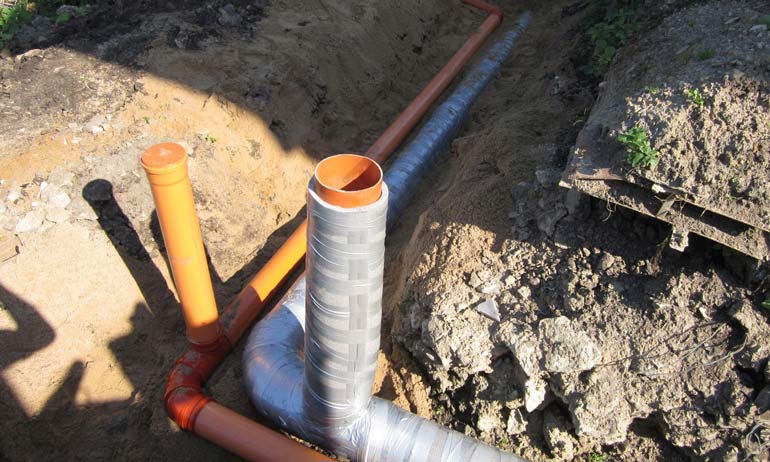

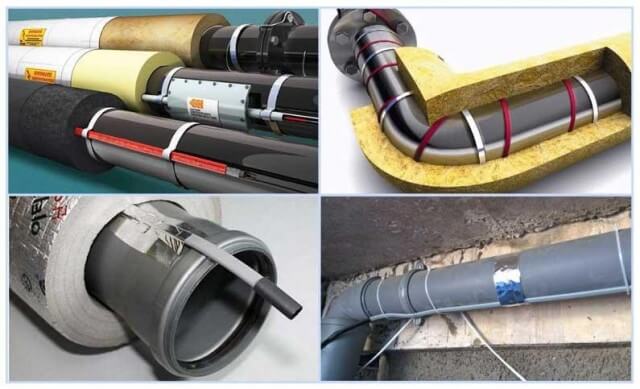

Утепление трубы канализации

При проведении земляных работ и прокладке коммуникаций необходимо защитить трубы от промерзания. С этой целью используются утепляющие материалы:

• вспененный полистирол;
• минеральная вата.

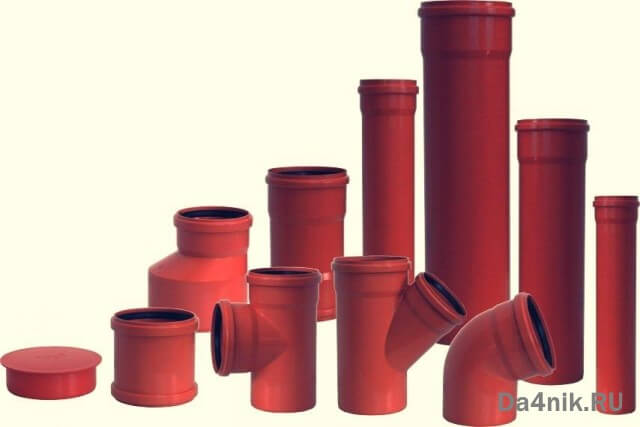

Какие материалы применяют при изготовлении труб

Для удаления стоков можно приобрести трубопроводы, изготовленные из следующих материалов:

1. Керамические трубы устойчивы к воздействию агрессивных жидкостей. Недостаток материала заключается в сложности монтажа и доставки.
2. Чугунные изделия отличаются высокой прочностью и надёжностью. Производители труб добиваются высокой точности раструбных соединений.
3. Строители чаще всего используют пластиковые трубы, который практически вытеснили все остальные виды. Покупателей привлекает долговечность, простота доставки и монтажа.

Для отводов от сантехнических устройств используют изделия с диаметром от 40 до 50 мм. Чтобы соединить стояк фановой трубе применяют изделия с диаметром от 100 до 110 мм.

Канализация в частном доме: схема, глубина укладки. Полезные советы.

Для того, чтобы обустроить канализационную систему частного дома необходимо руководствоваться огромным количеством норм и правил. Вот одни из самых главных:

• Перед устройством канализационной системы и выбором глубины закапывания труб для начала посоветуйтесь с соседями. Узнайте, на какую глубину закапывали канализационные трубы они, нет ли у них проблем с промерзанием зимой.
• Минимальная глубина залегания труб в средней части страны – 1 метр.
• При строительстве канализации старайтесь не создавать лишних завитков и поворотов. Запомните – канализация строится по принципу – чем проще, тем лучше.
• Если же поворотов не избежать, то делайте их плавными, не более 30 градусов. Для этого необходимо купить специальные поворотные соединения.
• Старайтесь использовать трубы большего диаметра, желательно не менее 110 миллиметров.
• При обустройстве канализационной системы в доме учитывайте необходимость своевременной прочистки труб. Для этого делайте как можно больше заглушек, с помощью которых можно будет проникнуть в трубу при необходимости.
• Канализационная емкость(яма) должна располагаться на расстоянии пяти метров от дома, не ближе.

Монтаж внутренней канализации

Порядок выполнения работ:

1. Установка стояков в близости от унитаза с выводом их концов на кровельное перекрытие и в подвальное помещение. В подвальном помещение производят их соединение с наклонной трубой с наружным выходом в емкость септика, а верхние концы – открыты или снабжены обратными клапанами.
2. Отдельные подводы от унитаза к стояку.
3. Подсоединение другого оборудования к стоякам выше входов унитаза.
4. Установка сифонов на все саноборудование.
5. Соединение сифонов с подводками.

Должна быть соблюдена плотность стыков и жесткость крепления системы к стеновым перекрытиям, не должно иметься трубных расхождений

При этом важно соблюдение правил:

• Сборка комплектующих стояков на 90° осуществляется из 2-ух пластиковых колен на 45°. При установке чугунного трубопровода в ход идут 2 отвода на 135°.
• Для устранения засорения встраивается косой тройник на 45° из пластика или чугуна с заглушкой и 1 колено или отвод из чугуна.
• Отводы, расположенные под потолком подвальных помещений, соединяют со стояками крестовинами или косыми тройниками. Расстояние от низа горизонтального раструба тройника или прямой крестовины до половой поверхности до 2 см.
• Для поворотов на стояках или переходах на горизонт применяют крестовины на 90° или прямые тройники.
• Для устранения неприятных ароматов делается вытяжка, для чего производят вывод фановой трубы через кровельное перекрытие на высоту до 0,7 м без соединения ее с дымоходом или вентиляцией. При невозможности установки фановой трубы делается монтаж воздушного канализационного клапана.
• Диаметры стояка и вытяжки равны. Объединение 2-х стояков возможно одной вытяжкой в верхних помещениях. Горизонтальные участки закрепляют подвесными кронштейнами.
• На стояках без отступов устанавливаются канализационные ревизии, чья высота стандартно – 1 м. При установке детали в угол, ее разворачивают под 45° относительно стеновой панели.
• При протяжении пластиковых конструкций через перекрытия их обустраивают в металлические гильзы. Верх выступает при этом на 2 см от половой поверхности, а низ – заподлицо с потолочным перекрытием.
• Установка стояка идет с надетой гильзой, закрепленной проволокой за верхний раструб крестовины или тройника.
• При последовательном подключении туалета и другого оборудования на горизонтальном участке между ними должен быть канализационный переходник. Разворот пластиковых деталей проводится на половину раструба тройника в сторону стеновой панели.
• Для закрепления применяют хомуты – 1 шт. на 0,5 – 1 м длины магистрали.
• Крепление чугунных труб производится стальными кронштейнами с загибом на конце под все элементы около раструба.
• Закрепление стояков к боковым панелям 1-2 хомутами на этаже.

По окончании монтажа проверяется герметичность системы.

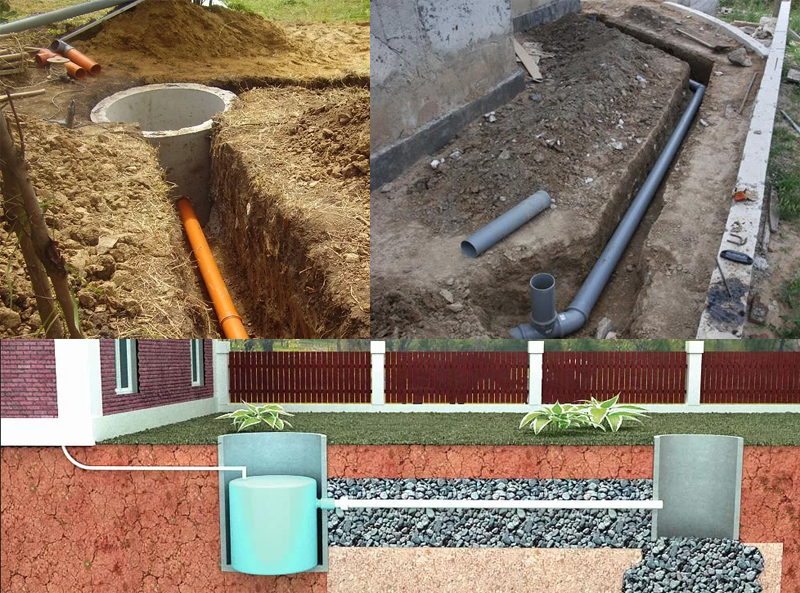

Внешняя канализация частного дома. Вид канализации снаружи

Особенности устройства внутренней канализации

При проектировании следует учитывать, что монтаж канализации в частном доме, по возможности, должен выполняться с соблюдением таких правил:

• устанавливать стояки нужно исключительно вертикально и не допускать наличия поворотных, ответвляющих элементов;
• соблюдать расстояние расположения сантехники, руководствуясь принципом: приборы с бо?льшим выпуском должны монтироваться максимально близко к стояку, с меньшим – могут иметь некоторый отступ. Но всегда надо стремиться к тому, чтобы расположить сантехнические приборы максимально близко к стояку;
• при выборе труб нужно учитывать, что их диаметр должен совпадать с размером выходных патрубков прибора, поэтому подключение унитаза к канализации производится трубой 100-110 мм. Также нужно учитывать, что максимальное удаление унитаза от стояка не должно превышать 1 м и при этом подключение его должно быть прямым, без изгибов, и выполнено в самой нижней точке конкретной магистрали, для недопущения обратного попадания сточных вод в канализацию, а тем более в другие приборы;
• при проектировании разводки внутренней канализации нужно исключить наличие острых угловых соединений, чтобы не допускать засорения труб или, если другой вариант невозможен, предусмотреть установку ревизионного отверстия;
• увеличение размеров труб происходит по направлению от сантехнического прибора к стояку;
• обязательно должен быть предусмотрен монтаж фановой трубы, служащей для вентиляции канализации и недопущения попадания неприятных запахов в помещение.

Профилактика недопущения запахов канализации в помещение

Конечно, гидрозатвор для канализации, более знакомый как сифон, является препятствием для поступления запахов в помещение, но без наличия фановой трубы обеспечить чистый и свежий воздух в доме очень сложно.

Фановая труба служит для:

проветривания канализации, удаления собирающихся газов, что особенно важно при эксплуатации в системе септика;
регулирования давления.

Как итог, наличие фановой трубы способствует увеличению срока эксплуатации канализации и требует меньших затрат на ее обслуживание.

Конструктивно, фановая труба подсоединяется к стояку или служит его продолжением и выводится на крышу здания, но при этом следует учитывать, что от нее до ближайшего окна дома должно быть расстояние не менее 4 м.

Ни в коем случае, не допускается ее объединение с вентиляционной системой дома, а тем более дымоходом – с ними она должна располагаться на разных уровнях.

В том случае, если канализация работает нормально, в ней нет засоров, но неприятные запахи периодически просачиваются в дом, проблема может заключаться в разрежении воздуха в трубе, в результате чего выдавливается вода из гидравлических затворов обратно в прибор, например, при одновременном поступлении сливных вод в систему.

Именно для ликвидации таких ситуаций и служит фановая труба, которая, однако, в некоторых случаях может не справиться с задачей, например, при пиковом выбросе или при ее промерзании.

Справиться с такой проблемой поможет воздушный клапан для канализации, представляющий собой устройство для выравнивания давления в системе. На рынке представлен в двух размерах – 50 и 110 мм.

Первые в основном используются для эксплуатации с отдельными приборами, а вторые можно монтировать на стояк.

В некоторых случаях использование воздушного клапана позволяет эксплуатировать канализацию даже без наличия фановой трубы.

Но иногда имеет место одновременная эксплуатация, например, при наличии большого количества сантехнических приборов, что для частного загородного дома совсем не редкость, так как часто каждая спальная комната дополнительно оборудуется ванным помещением. Кроме того, следует учитывать и подключение к канализации таких приборов, как посудомоечные и стиральные машины, слив бассейна или бани и т. д.

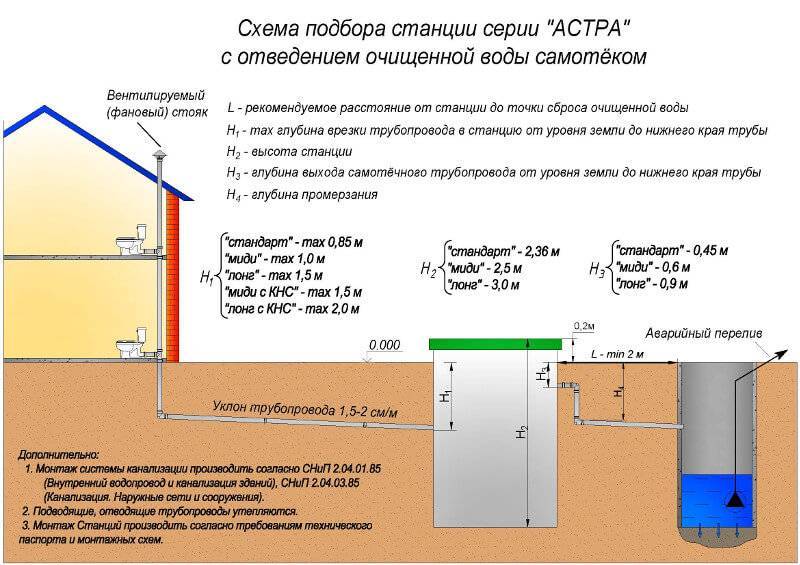

СНИП на минимальную и максимальную глубину на выходе из дома

Минимальная глубина расположения выхода трубы канализации внутридомовой системы должна быть равна минимальной глубине расположения наружной сети. Но при необходимости выпуск может быть расположен и выше – его следует утеплить и оградить от возможного повреждения транспортом. Максимальная глубина также равна максимальной глубине заложения наружных сетей.

Варианты уменьшения глубины

Если геологические условия на участке не позволяют углубить коммуникации до нужного уровня, тогда трубы необходимо утеплить. При неглубоком залегании труб необходимо принять меры по ограждению коммуникаций от повреждения транспортом (прокладывать в лотках).

Оптимальная величина наклона

Оптимальный уклон при прокладке коллектора от дома составляет 2 сантиметра на каждый метр. Минимальная величина уклона на каждый метр – 8 мм. Делать большой уклон не рекомендуется – это повышает объем земляных работ при длинных коммуникациях, а в некоторых ситуациях может способствовать засору. Дело в том, что воды в современных бачках немного, при большом уклоне коллектора вода протекает быстро, а то самое бесценное, ради чего канализация создана, может задержаться (особенно если часть трубы просела-прогнулась при подвижке или уплотнении грунта).

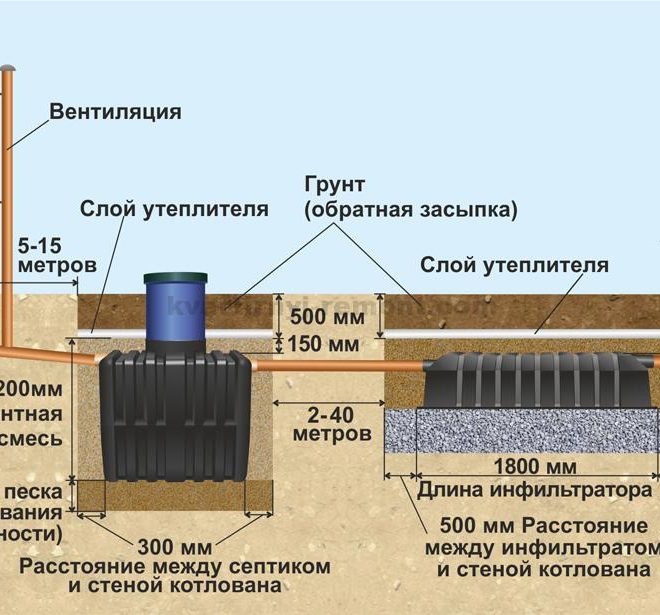

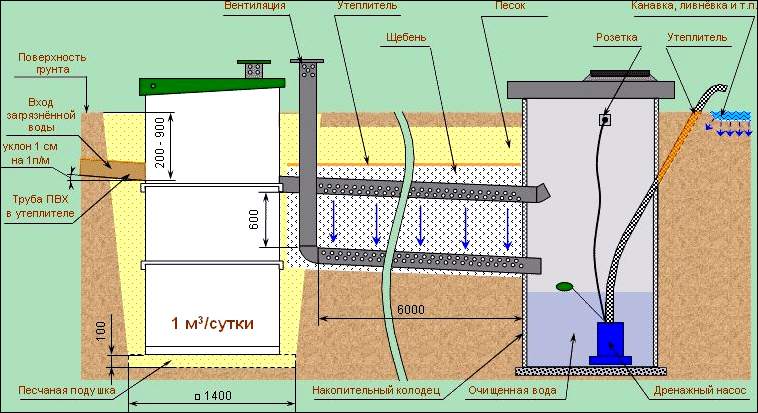

Глубина канализационных труб для септика

Главный вопрос для владельцев загородной недвижимости — как подобрать глубину входа в септик для слаженной работы системы. Избежать ошибок можно путем формирования необходимого уклона от частного дома до септика.

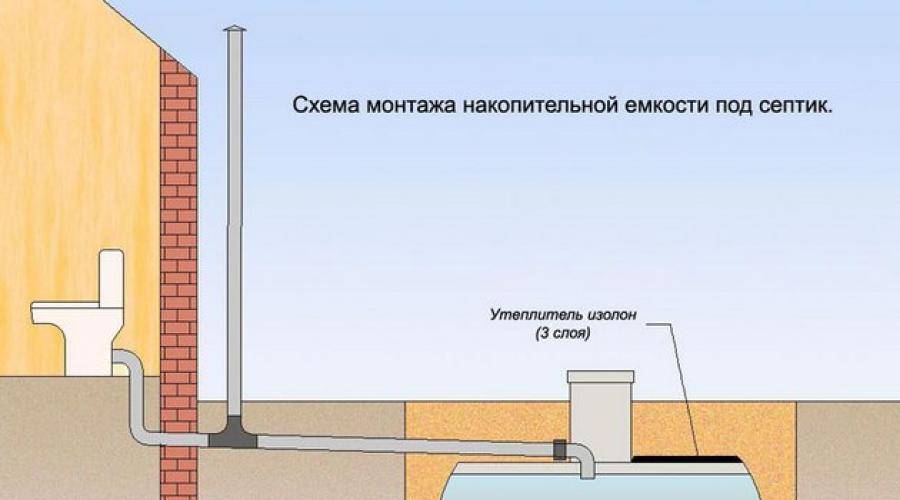

Глубина септика. Правильный монтаж очистных сооружений

Также при возведении локальных очистных сооружений необходимо обратить внимание на следующее:

• характерные особенности почвы;
• специфику рельефа местности;
• региональные климатические условия.

Глубина 30-40 см оптимальна для создания ЛОС в умеренном климатическом поясе, в северных регионах рекомендуется увеличение на 10-15 см. К этим значениям добавляется 10 см при толщине трубы более полуметра.

Вычисление оптимальной глубины закладки трубопровода проводится по формулам. Удобнее всего применять такую:

H вх = H вых + L * k + G.

Условные обозначения переменных в ее составе:

• H вх – расстояние по вертикали от плоскости земли до входа в септик;
• H вых – высота нахождения выхода трубы из частного дома, в большинстве случаев она равна 1.4 метра;
• L – дистанция до строения;
• k –параметр, учитывающий характеристики сечения трубопровода;
• G – естественный уклон трубы, наиболее распространенное значение этого параметра — 0.3 м.

Минимальная глубина закапывания септика вычисляется с учетом дистанции до плоскости расположения трубопровода, при этом уклон трубы для подачи воды должен превышать 20 мм. Получив информацию по характеристикам, владелец недвижимости может приступать к монтажу локальных очистных сооружений на приусадебной территории.

По проектированию водопровода и канализации можно обратиться за помощью к специалистам

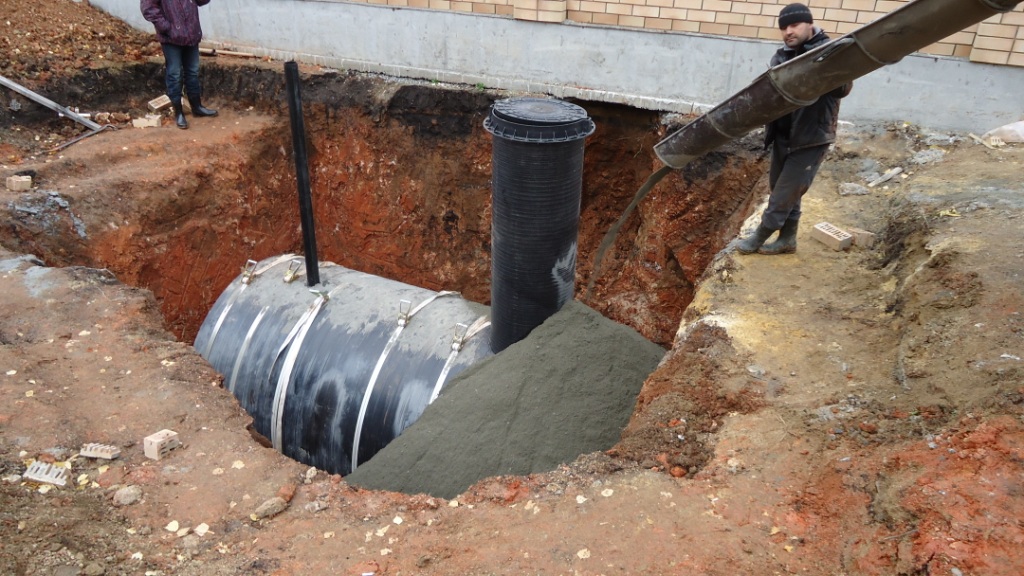

Разработка грунта

Рекомендуется рыть один котлован, неважно какой вид септика выбран. Если септик состоит из нескольких камер, то котлован роют также общий просто большой, чтобы вместил в себя все запланированные камеры

Рыть можно вручную, можно вызвать специализированную технику. Первый вариант – дешевле. Подходит для тех, кто хочет сэкономить. Можно рыть самому, можно нанять одного либо нескольких человек для выполнения данной работы. Второй вариант – достаточно дорогой. Но его преимущество в том, что если в первом случае на рытье котлована уйдет не меньше одного дня, то здесь потребуется 2-3 часа, не больше.

В рамках закона, о чем уже было написано выше, септик любого вида должен в обязательном порядке иметь бетонное основание и гидроизоляцию, чтобы избежать просачивания либо протекания фракций и стоков в грунт. Поэтому порядок работ следующий. Дно выгребной ямы в обязательном порядке требуется утрамбовать. Затем укладывают слой рубероида – это гидроизоляция. И на него сверху заливают бетонный постамент.

А вот месторасположения фильтрационного колодца, напротив, не нужно утрамбовывать. Здесь должен быть свободный грунт, чтобы жидкость спокойно могла просачиваться вниз. Часть грунта заменяют щебнем, образуя так называемую подушку высотой не менее полуметра. Подушка выступает фильтром, выполняющим две функции. С одной стороны, она позволяет доочиться воде, с другой – свободно уходить в грунт.

Одновременно ведется рытье траншеи под трубу канализации, которая идет от дома к септику. Глубина траншеи должна быть больше глубины промерзания в конкретном районе страны. Если по каким-то причинам траншея роется меньшей глубины, то укладывают греющий кабель, благодаря которому стоки в трубе не замерзнут

Важно учитывать, что трубу закладывают под уклоном – 2 см на метр трубы. Если уклон не сделать, то стоки не будут свободно протекать, а значит, вся система не будет функционировать

Если над местом, где прокладывается труба, есть дорога, по которой ездят автомобили, то трубу необходимо уложить в гильзу. Гильза может быть бетонная либо металлическая. Данная мера необходима во избежание смешения трубы, т. к. ее смешение может привести к повреждению системы канализации.
