Отслужившее ‒ в дело: водяной насос из старого прибора учёта

Чистка впускного насоса и слива

С периодичностью раз в месяц следует также очищать впускной насос и слив стиральной машинки. Справиться с этой задачей не сложно. Но если вы хотите, чтобы работа была выполнена качественно, то следуйте строго по инструкции. В ней указаны нюансы, актуальные для той или другой модели машинки.

Почему очищение этих элементов настолько важно? Дело в том, что именно на них задерживаются попавшие в стиральную машину мелкие предметы, к примеру, мелкие детские игрушки, которые легко могут заблокировать выпускное отверстие и создать тем самым немало проблем

Обратите внимание, что при регулярной стирке ворсистых вещей к чистке впускного насоса и слива желательно прибегать чаще

Что же касается очистки фильтра, то за него можно браться не чаще раза в год. В это же время проверяйте и состояние шланга, чтобы вовремя заметить его возможное повреждение. При необходимости смените старые аксессуары на новые.

Читайте статью: Почему стиральная машина бьет током: 4 причины и 3 решения

Первый пуск и настройка работы агрегата

После выполнения установки насосного канализационного оборудования, подключения электропитания выполняется монтаж трубопровода. Затем необходимо провести испытание смонтированной системы, а также отрегулировать уровень, при котором поплавковый автоматический выключатель будет  отключать агрегат, защищая его от работы «на сухую».

Для этого ёмкость септика заполняется водой. При этом уровень жидкости должен быть на минимально допустимом для данного оборудования уровне. После этого наполнение резервуара продолжаем до отметки, на которой происходит срабатывание датчика и запуск насосного оборудования.

Испытания прибора позволяют проверить его работоспособность и правильность монтажа всей системы канализации. При обнаружении малейших неполадок их можно быстро и безболезненно устранить на этом этапе. После удачного проведения испытаний проводится герметичное закрывание приёмного колодца. Теперь канализационную систему можно смело эксплуатировать и быть уверенным в бесперебойной и надёжной работе насосного оборудования.

Электрический насос

Простой насос с электрическим двигателем на 12 вольт способен поднимать воду на высоту около 2 метров. Изготавливается электрическая помпа следующим образом.

приобретите электромотор омывателя стекол от автомобиля ВАЗ;

снимите крышку с омывателя и отпаяйте пару контактов от электромоторчика;

• далее, следует припаять к контактам двигателя провода и вывести их через крышку;
• нанесите герметик в место подсоединения крышки и плотно оденьте ее на двигатель;

• хорошо загерметизируйте отверстия, через которые выходят провода;
• удалите остатки герметика с корпуса и крышки насоса и оденьте на его патрубок, силиконовую трубку.

Насос готов к работе. Осталось подключить электрический водяной насос к источнику питания 12 В.

Совет! Для этих целей можно использовать блок питания от телевизионной антенны с регулятором. Последний позволит регулировать обороты двигателя и, соответственно – напор воды.

Разобрал стиральную машину и дал вторую жизнь дренажному насосу.

Поломка стиральной машины автомат неизбежно приводит в ужас домохозяек. Стирать в ручную нынешнее поколение не может да и не захочет. Поэтому поломка стиральной настоящая трагедия для всех членов семьи. Обычно эпопея со стиралкой заканчивается покупкой нового агрегата.

Дело в том что бытовая техника последних 10-15 лет запрограммирована на искусственное, ускоренное, устаревание. В моей стиральной машине поломался барабан, а именно ребра жесткости из дюралюминия, которые в нашей воде окислились, и барабан поймал дисбаланс-прослужил он 7 лет.

Мы купили новую стиральную машину, а старую я разобрал. И извлек из нее 2 полезные вещи- двигатель и насос. О двигателе поговорим как нибудь в следующий раз.

Дренажный насос стиралки

Тот самый аппарат в корпусе стиральной машины выталкивающий грязную воду с особым гулом. Кстати внизу видос, не забудь глянуть.

Первым делом возник вопрос, а как его подключить в сеть без последствий. Но оказалось ни чего сложного, три провода. Синий-ноль. Коричневый- фаза. Белый заземление. Подключаем синий и коричневый. На заметку-если вилку перевернуть то вращение крыльчатки не меняется.

Как видно на фото выше, насос нашел свое место на моем стенде. он выполняет роль циркуляционного насоса. На заметку циркуляционный насос минимум стоит “два рубля”. Сэкономил на покупке.

Для чего сделал стенд я вам расскажу позже. Но с его помощью мне удалось выяснить производительность дренажника.

Вода из накопительного бочка поступает в наш насос, подымается на уровень один метр.

Далее через запорный кран, фильтр(без фильтрующей сетки) поступает в водомерный счетчик.

На момент чстарта зафиксировали 1 кубометр 200 литров.

Через полчаса работы насоса ( на большее меня не хватило, журчащая вода заставляла постоянно бегать в туалет) набежало 1 куб 435 литров. 235 литров прошло через счетчик за пол часа. Этот обьем умножаем на 2. В результате у нас получается примерный объем перегоняемой жидкости 470 литов в час. Примерно 0.5 кубометров в час.

Для чего можно использовать насос от стиралки

1. Перекачивание жидкости из одной емкости в другую.
2. Циркуляция охлаждающей жидкости в самогонных аппаратах
3. Перелив не сильно грязной жидкости

И другие варианты на ваше усмотрение.

Надеюсь информация была полезна для вас. С ув. Тимофей Михайлов.

http://270076.ru/stiralnye-mashiny/kak-sdelat-nasos-dla-poliva-iz-staroj-stiralnoj-masiny/

http://zen.yandex.ru/media/id/5be9b39cb69c3e00a9884b71/5d9b5cb643863f00b19f9fb9

В каких случаях выручит накопительный бак

Современному человеку мало, чтобы в доме просто была вода. Нужно, чтобы она текла из крана, причем с хорошим напором для нормальной работы водоразборных устройств. И в некоторых случаях обеспечить такую работу может только бак накопительный для водоснабжения, встроенный в систему.

Какие это случаи:

Когда на участке или рядом с ним нет никаких источников водоснабжения, и их устройство невозможно. В такой ситуации возможно только водоснабжение накопительным баком, который периодически наполняется из автоцистерны.

Когда в доме централизованное водоснабжение от городской или поселковой сети, но вода подается с частыми перебоями или по определенному графику.

Когда у вас своя скважина или колодец, но они обладают малым дебитом и не могут обеспечить ваши потребности в любой момент, потому что вода в них при длительном непрерывном заборе пропадает.

Когда часто случаются отключения электричества, без которого не может работать ни один насос.

В любой из этих ситуаций запас воды, накопленный в баке ранее, позволит вам не испытывать дискомфорта от её отсутствия от нескольких часов до нескольких дней. Это зависит от объема емкости, количества пользователей и привычного расхода.

Вакуумный насос из холодильного компрессора

Рассмотрим, как изготовить вакуумный насос своими руками из компрессора. Компрессор от старого холодильника – это почти готовый вакуумный насос.

Но для того чтобы окончательно преобразить его в таковой, придется вспомнить навыки домашнего умельца.

Вот что нужно сделать:

1. При помощи ножовки спилите верхушку компрессора.
2. Извлеките подвешенный на пружинах мотор и соедините всасывающую и нагнетательную линии трубками из маслостойкого материала (продаются в автомагазинах) с имеющимися в корпусе обрезками медных трубок.
3. Теперь для корпуса нужно изготовить крышку. Использовать в этом качестве срезанную верхушку нельзя, так как стекающее по ней масло будет просачиваться наружу. Новая крышка должна быть чуть меньше в диаметре, чем корпус, чтобы ее края оказались внутри него. Ее рекомендуется спаять из латунной фольги, снабдив ребрами жесткости наружным звукоизолирующим покрытием из линолеума. Теоретически оборудовать крышку «дыхалом» не нужно, так как при достаточно плотном соединении всех трубок давление внутри компрессора останется на уровне атмосферного. Однако, на случай непредвиденной разгерметизации установить что-то наподобие сапуна все-таки следует.
4. В отличие от водокольцевого, данный вакуумный насос к безмасляным не относится. Внутри находится масло и его уровень постоянно падает, так как оно в виде тумана выбрасывается через нагнетательный патрубок. Для контроля уровня масла рекомендуется оснастить насос самодельным уровнемером. Он представляет собой часть прозрачного корпуса шариковой ручки (устанавливается вертикально колпачком вверх), присоединенную к корпусу компрессора маслостойкой трубкой. Колпачок нужно слегка открутить, чтобы он пропускал воздух. Для удобства эксплуатации на уровнемере нужно нацарапать поперечные риски, соответствующие уровню масла — минимальному и максимальному.

Переделанный компрессор необходимо поместить в бокс, представляющий собой обшитый любым листовым материалом каркас из стального уголка 25х25 мм.

Чтобы для проверки показаний на масляном уровнемере корпус не пришлось разбирать, врежьте в его боковую стенку лючок. Если насос будет стоять в плохо освещенном месте, рядом с уровнемером можно установить и лампочку для подсветки.

Поскольку масляный насос не терпит попадания внутрь влаги и пыли, перед всасывающим патрубком необходимо установить фильтр. Если откачиваться будет относительно сухой воздух, достаточно установить воздухофильтр тонкой очистки для автомобилей типа ФТ-206.

Компрессор холодильника

Если же предполагается, что откачиваемая среда будет иметь высокую влажность (например, при использовании вакуумного насоса для ускорения процесса испарения в перегонном кубе), на входе придется дополнительно установить ресивер с отстойником или какой-нибудь специальный осушитель.

К нагнетательному патрубку следует подсоединить фильтр-маслоуловитель типа ФВ-6. Для слива масляного конденсата в нем имеется пробка.

Остается установить устройство сброса избыточного давления на участке между нагнетательным патрубком и фильтром-маслоуловителем. Если включить двигатель при наличии избыточного давления на линии нагнетания, он будет раскручиваться слишком долго и пусковая обмотка сгорит. Наилучшее решение – установить через тройник электропневмоклапан и подключить его параллельно с двигателем.

Когда насос будет отключен, клапан откроется. В момент включения на его катушку будет подано напряжение, и он закроется, так что весь нагнетаемый воздух будет следовать через маслоуловитель.

Торговая марка Вило известна на весь мир. Насосы Wilo: технические характеристики и обзор моделей — обо всем этом читайте в статье.

Об особенностях выбора и порядке установки циркуляционных насосов читайте в этом материале.

Крыльчатый насос

Еще один тип, который мы обрисуем – крыльчатый. Таковой насос употребляется не только для перекачки чистой воды, но и нефтепродуктов, морской воды и других жидкостей. На схеме, вы сможете ознакомиться во всех подробностях с крыльчатым насосом:

Устройство складывается из следующих комплектующих:

1. Впускной клапан.
2. Седло клапана.
3. Винт.
4. Корпус.
5. Винт.
6. Крыльчатка.
7. Выпускной клапан.
8. Рукоятка.
9. Крышка.
10. Кольцо.
11. Вал.
12. Втулка.
13. Набивка из сальника.
14. Пробка.

Дабы привести крыльчатку в перемещение, на валу закреплена и жестко установлена рукоятка. В случае если насос не будет употребляться зимой, то на корпусе имеется пробка, выкрутив которую возможно слить воду.

Порядок действий по вводу в эксплуатацию крыльчатого насоса:

Внутреннюю часть направляться шепетильно промыть тёплой водой. Это нужно, поскольку там нанесена консервационная смазка. В ходе промывки заглушки со всасывающего и напорного патрубка направляться снять.
Потом нужно установить рукоятку.
Применяя 2 болта, насос направляться зафиксировать вертикально.
По окончании подсоединяется трубопровод к всасывающему патрубку. Под действием вакуума трубопровод не должен деформироваться

Исходя из этого лучшим решением будет применение железной трубы.
По такому же принципу крепится к насосу и напорный трубопровод
Обратите внимание на то, что в напорном трубопроводе имеется отверстие, через которое заливается жидкость вовнутрь устройства.
В случае если глубина забора воды более чем 1 метр, то в обязательном порядке на всасывающий трубопровод крепится обратный клапан

Он разрешит обеспечить обычную работу насоса.
Не менее важно обеспечить полную герметичность всасывающего трубопровода
В другом случае устройство нормально работать не будет.

Основной недочёт крыльчатого насоса – маленькая производительность. Как раз исходя из этого его редко применяют в домашнем хозяйстве. Он превосходно справится с маленьким объемом воды.

Причины неисправности

Основные причины того, почему сломался счётчик холодной воды:

• подклинивание установленной крыльчатки счётчика из-за попадания мусора или загрязнений при отсутствии необходимого фильтра для грубой очистки;
• запотевание счётного механизма при разгерметизации мокрой части прибора и выпадении конденсата на расположенном смотровом стекле;
• завышение показаний расхода воды при установке прокладки со специально выполненным зауженным сечением;
• снижение или отсутствие учёта расхода воды из-за размагничивания слабых магнитов, которые находятся во внутренней части счетчика
• механические повреждения в шестернях счетного механизма.

Это основные виды встречающихся неисправностей, с которыми сталкивается тот, кто должен менять сломанный счётчик у потребителя в многоквартирном или частном загородном доме.

Виды ручных насосов для перекачки воды

Поршневой насос – это один из наиболее популярных приборов, используемых для регулярного выкачивания воды из колодца или имеющейся скважины. Однако помимо конструкций, в основу которых вложен поршень, существуют и другие виды ручных агрегатов. К ним относятся:

• мембранные насосы – в устройство таких приборов входят самоочищающиеся клапаны, благодаря чему агрегаты этого типа можно успешно использовать для откачки воды высокой степени загрязнения. Мембранный насос не оснащен трущимися между собой деталями, благодаря чему пожарный или хозяйственный прибор способен прослужить длительное время без поломок. Чаще всего мембранный ручной насос для грязной воды оборудуется чугунным корпусом, а также резиновыми клапанами и мембранами. Для исправной работы такой прибор следует устанавливать в вертикальном положении;
• роторные насосы – в проточной части таких приборов располагается диск, который начинает вращаться при запуске конструкции. Роторный насос может оснащаться одним или несколькими дисками, которые способны успешно перекачивать не только чистую, но и грязную воду. При работе прибора скорость вращения дисков достаточно низкая, однако максимально стабильная, благодаря чему насос роторного типа можно успешно применять для системы отопления частного дома;
• штанговые насосы – приборы этого типа используются преимущественно для выкачивания воды из глубины до 30 м. Эти насосы оборудуются узким ударопрочным корпусом, благодаря чему их можно опускать в шахты, не опасаясь за поломку агрегата;
• крыльчатые насосы – ручные агрегаты этого типа применяются исключительно с целью перекачивания чистой воды, в составе которой полностью отсутствуют пищевые масла, парафин или абразивные частицы. Принцип действия таких насосов довольно простой – при запуске прибора начинает вращаться крыло, которое приводит в действие всасывающий элемент. Последний начинает втягивать жидкость, которая, под воздействием крыла, проталкивается к выходному шлангу насоса.

Несмотря на наличие нескольких видов ручных насосов, в хозяйстве чаще всего используются агрегаты поршневого типа. Это объясняется их надежностью, износостойкостью и довольно высокой производительностью.

Процесс изготовления

Своими руками последовательно подключаем провода к контактам релюшки и к контактам насоса стиральной машины. Предварительно нужно проверить назначение каждого контакта при помощи мультиметра.

Протыкаем в крышке банки отверстия под провода. Заключаем нашу реле баночку, подводим провода и закрываем крышу. Таким образом, наша релюшка оказалась заключенной в водонепроницаемый пластиковый корпус. Втыкаем сетевой шнур в розетку и проверяем работу насоса. Далее прикручиваем к выходу насоса проходной тройник, к оставшимся выходам тройника своими руками прикручиваем шланги, не забыв затянуть их металлическими хомутами.

Можно приступать к испытаниям. Короткий шланг погружаем в любой надземный резервуар, например в железную бочку, длинный заводим в ту же бочку. Далее подключаем насос и наблюдаем, как он перекачивает воду. Если все нормально, можно приступать к «полевым испытаниям», и именно в вашем замечательном саду.

В заключение отметим, использование насоса от стиралки для полива растений в саду является неплохим вариантом применения давно забытой запчасти, которая валяется в вашем гараже. Чуда от такого приспособления ждать не стоит, но перекачать воду из бака на грядки такой насос вполне способен. Удачных вам самоделок и помните о правилах техники безопасности при работе с электрикой!

Оттирание подручными приспособлениями

Удалить чернильные следы можно с помощью обыкновенного лака для волос. В некоторых случаях после его применения на бумажном полотне могут остаться смолянистые пятна, а материал в обработанном месте может обесцветиться. Потому перед тем как стирать пятно, нужно протестировать лак на небольшом кусочке такой же бумаги.

Если чернила нужно убрать с толстого бумажного листа, то для этой цели допустимо применять пасту для чистки зубов. Кремообразная смесь наносится на загрязнение ненужной щеткой. Эффективность пасты можно усилить с помощью пищевой соды. Оба ингредиента нужно нанести на щетку и очистить чернильный рисунок.

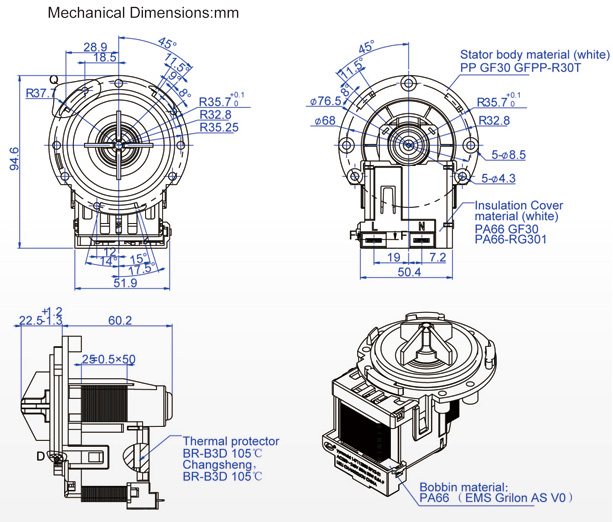

Устройство сливной помпы

Сливной насос для стиральной машинки имеет следующие технические характеристики:

• потребляемая мощность — обычно от 25 до 40 Вт;
• тип крепления к улитке — винтовой или крепежный с помощью защелок;
• расположение контактов — спаренные или раздельные;

Помпа в стиральной машине отличается не только по виду, но и по типу «улитки» установленного внутри них фильтра. Очень часто происходит засорение фильтра, и из камеры в этом случае вода сливается не полностью, тогда грязная жидкость застаивается и появляется неприятный запах внутри системы слива. В этом случае необходимо проверить состояние фильтра. Потребуется наличие некоторых инструментов, так как голыми руками устройство не снять. Фильтр можно прочистить и, возможно, проблема будет устранена.

Внутреннее устройство выглядит примерно так:

Ротор насоса представляет собой постоянный магнит в виде цилиндра, который расположен в пластмассовом кожухе. Когда происходит запуск системы, то сначала включается ротор, затем начинает движение крыльчатка, расположенная на валу под углом 180 градусов. Крыльчатка относительно якоря должна иметь небольшой ход, это необходимо для нормального запуска двигателя, так как идет нагрузка из за воды.

Стержень или по другому магнитный сердечник имеет две изоляционные обмотки, которые соединяются между собой. Все исполнение похоже на асинхронный двигатель, где есть так же подвижная и неподвижная часть. В роли подвижной части выступает ротор в виде цилиндра, а неподвижная часть это магнитный сердечник с обмотками.

Так работает простой насос для стиральной машины.

Например, в случае, если отваливается импеллер крыльчатки от помпы, то это неизбежно приведет к необходимости замены помпы, так как ремонту она не подлежит.

Циркулярный насос стиральной машины позволяет жидкости проходить только в одном направлении.

Например, в насосе стиральной машины Samsung, для перекрытия самостоятельного попадания жидкости, используется уплотнительная манжета. Это необходимо для того, чтобы вода не протекла в подшипник. Также такие механизмы оснащены роторным валом, который проходит через центральную втулку манжетную, которая имеет обжим в виде пружинного кольца.

Прежде чем манжетку укрепляют в нужной втулке, ее необходимо смазать специальной технической смазкой. Средство наносится толстым слоем, чтобы при начале работы оно попало во все нужные зазоры. Такое действие положительно сказывается на работе механизма и существенно увеличивает срок службы.

Устройство для заправки мини мойки

Насос от машинки-автомат может пригодиться для облегчения и других «гаражных дел» автолюбителей. Например, если вам постоянно приходится таскать в ведрах воду и заливать ее в разные емкости, возьмите на вооружение классную идею. С помощью помпы от старой стиралки можно «гонять» воду из одной большой бочки в разные места, например, в мини мойку и умывальник.

Обратите внимание на мощность «завалявшегося» в гараже сливного насоса. Например, помпа на 34 Вт с легкостью поднимет воду на высоту более полутора метров

Исходя из этого подумайте, бочка каких размеров подойдет в вашей ситуации.

Те, у кого есть стационарная мини мойка, понимают, сколько воды требуется, чтобы «освежить» кузов машины. Это не одно, и не два ведра. Чтобы не надрывать спину каждую неделю, можно один раз постараться и сделать «гаражный водопровод». Для подвода воды к мини мойке потребуется:

• бочка. Лучше сразу купить емкость литров на 200-250;
• металлический профиль 20*40 мм для изготовления каркаса под бочку и трубы 1, 1/2 дюйма;
• штуцер под патрубок. Можно купить готовый нужного размера или выточить самостоятельно из латуни;
• сливной насос от машинки;
• хомуты для крепления насоса к металлической подставке;
• кран-тройник;
• шланг нужной длины (чтобы его хватало до мини мойки);
• сетевой провод с вилкой.

Алгоритм действий будет такой:

• изготовьте подставку под бочку из металлического профиля. При желании можно покрасить «подиум»;
• установите в дно бочки штуцер под патрубок насоса;
• закрепите помпу на металлической подставке. Можно использовать для этого специальные хомуты;
• подключите патрубок насоса к штуцеру, ввинченному в дно емкости;
• к выводу насоса подсоедините кран-тройник. С его помощью можно будет открывать и приостанавливать подачу воды;
• к выводу запорного вентиля прикрутите шланг;
• подключите сетевой провод с вилкой к насосу. Питается он от розетки напряжением 220 Вольт.

Такие самоделки точно облегчат жизнь автовладельца. Поэтому, если у вас в гараже завалялся сливной насос от стиралки, не спешите его выбрасывать. Помпа может пригодиться и для обслуживания машины, и для организации точечного «водопровода».

Поделитесь своим мнением – оставьте комментарий

Конструкция #9 – водяной насос из компрессора

Если у вас уже пробурена скважина, есть воздушный компрессор, не спешите приобретать водяной насос. Его с успехом заменит конструктивно простое эрлифтное устройство.

Необходимые материалы:

• изливная труба д.20-30мм.;
• труба для воздуха 10-20мм.;

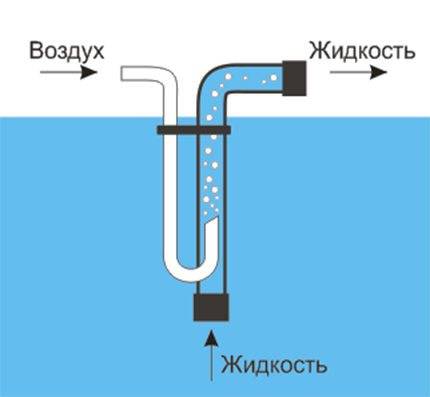

Принцип действия насоса, очень прост. В изливной трубе необходимо просверлить отверстие, расположить их нужно ближе ко дну. Отверстие должно быть в 2-2,5 раза больше по диаметру трубы для воздуха. Остается вставить воздушную трубу и подать давление воздуха.

Один из самых эффективных и простых насосов, не забивается и собирается за 5 минут

Эффективность такого насоса зависит от высоты уровня воды, глубины водоема, мощности компрессора (производительности). КПД составляет около 70%.

Зачем это надо?

Полив сада или огорода в летнюю жару необходим, иначе урожая не дождаться. Но как ни странно, для обеспечения полива совсем не обязательно покупать мощные и дорогостоящие электрические насосы. В некоторых случаях можно обойтись самодельным насосом из деталей стиральной машины, в частности, подойдет помпа от устаревшей стиралки.

Вообще тот же электродвигатель от стиральной машины можно применить во множестве самоделок, например из такого движка, можно сделать отличный точильный станок. Другие детали стиралки применяются реже, тем не менее, они также пригождаются, причем порой в самый неожиданный момент.

На современных автоматических стиральных машинах установлены очень слабые электрические помпы, которые в нелегком деле полива приусадебного участка нам ничем помочь не смогут, они просто не приспособлены к большим нагрузкам. Другое дело насос от старой советской стиральной машины, например, ЭНСМ – 1у4. Агрегат что надо – 50 Гц, 220В 30л/мин. Конечно, характеристики не предел мечтаний, но на небольшой садик или огородик вполне хватит, а главное вы сделаете приспособу своими руками, потратив при этом сущие копейки.

Самодельный насос, сделанный из деталей стиральной машины, поможет нам перекачивать воду из резервуара (бака или бочки) непосредственно на грядки через шланг. При этом сильного напора обеспечить не удастся, но он будет достаточным для успешного полива. Можно использовать самодельный насос как резервный, когда с основным что-то случится, ведь полив необходим постоянно, а мозолить руки, таская ведра, совсем не хочется.

Что для этого надо?

Для начала нужно найти хороший насос. В нашем распоряжении был полностью исправный электронасос ЭНСМ – 1у4 от стиральной машины советского производства Русалка, грех его не применить. Использование насосов других типов теоретически тоже возможно, но мы не пробовали. Насос стиральной машины – это основная деталь, но не единственная, кроме нее нужны:

• короткий и длинный шланг, один послужить для забора воды, второй для доставки ее от насоса к грядке;
• пластиковый корпус под электрику, подойдет например, пластиковая баночка из под шпаклевки с крышкой;
• реле на 24 вольта от какого-то отслужившего электроприбора;
• сетевой провод от стиральной машины;
• тонкие медные провода в цветной изоляции;
• проходной тройник ¾ дюйма;
• резиновые кембрики, пластиковые и металлические хомуты, изолента и прочие мелочи.

Из инструментов потребуются: плоскогубцы, кусачки, паяльник, мультиметр, нож, отвертка, гаечные ключи, разводной ключ. Вынув все вышеперечисленное из ящика с инструментами можно приступать к реализации проекта.

Замена помпы своими руками на автомобилях ВАЗ

Как уже было сказано выше, процедура замены на разных моделях автомобилей будет выглядеть по-разному. Это связано с расположением узла в подкапотном пространстве и конструкцией самого автомобиля. Проще всего выполнить замену на автомобилях производства ВАЗ.

Порядок замены выглядит следующим образом:

1. Дождаться, пока двигатель остынет. Выполнять работы сразу же после остановки мотора запрещено, так как можно получить ожог.
2. Подготовить комплект гаечных ключей и ёмкость для слива старой охлаждающей жидкости. Менять помпу необходимо вместе с антифризом (тосолом), так как старая жидкость в процессе использования постепенно теряет свои охлаждающие свойства.
3. Открыть капот.
4. Выкрутить пробку слива тосола (пробка расположена на блоке мотора). После этого выкрутить пробку и на радиаторе, чтобы быстрее избавиться от старой жидкости. Под точки слива установить ёмкости.
5. Когда антифриз (тосол) перестанет капать, ослабить рейку натяжения ремня генератора. После этого снять ремень, так как иначе к помпе нельзя будет подобраться.
6. Выкрутить три болта шкива.
7. Снять шкив ремня генератора.
8. Выкрутить гайки, которыми деталь фиксируется к корпусу мотора.
9. Достать насос и вместе с ним старую прокладку.
10. После этого рекомендуется чистой тканью вытереть место посадки и установить новую резиновую прокладку. Для надёжности крепления лучше обработать гнездо герметиком.
11. Новую помпу установить на новую прокладку и далее все работы провести в обратном порядке.
12. По окончании работ залить новую охлаждающую жидкость.

Видео: как заменить водяной насос на ВАЗе

Демонтаж и монтаж изделия на автомобилях ВАЗ занимают около часа. На автомобилях других марок работа может занять больше времени из-за того, чтобы придётся откручивать подушки двигателя.

Конструкция – фитильный насос Шухова

Русский изобретатель Шухов прославился многими сооружениями, в числе которых радиобашня в Москве. Ниже будет рассмотрено еще одно его изобретение – водяной насос.

Шкивы делают составными. Глубина паза должна быть немногим меньше набухшей веревки

В работе насоса используется специальная веревка. Эта веревка состоит из плетенных хлопчатобумажных нитей общей толщиной 5-6 мм, заключенных в оболочку. Нить пропущена через шкивы.

Когда происходит движение, веревка намокает и наматывается на шкивы. Шкив (5) с помощью пружины (4) с усилием прижимает веревку к шкиву (3). Отжатая вода стекает в лоток (7). На рисунке «в» показаны сечения шкивов (3) и (5) соответственно.

Для работы всей системы необходим электродвигатель всего 5-10 ватт. Обычно, такие двигателя имеют 1500 об/мин.

Для снижения оборотов и увеличения усилия можно применить червячную передачу, показанную на рисунке «в». Ее вполне возможно изготовить вручную. Для этого необходимо найти подходящее зубчатое колесо, а червяк сделать из проволоки. Небольшие усилия на валу допускают неточности изготовления.

Своими руками можно собрать не только насос, качающий воду для бытовых нужд, но и устройство, которое можно с успехом использовать в ландшафтном оформлении участка. Удачные варианты самодельных насосов для фонтана представит следующая статья.
