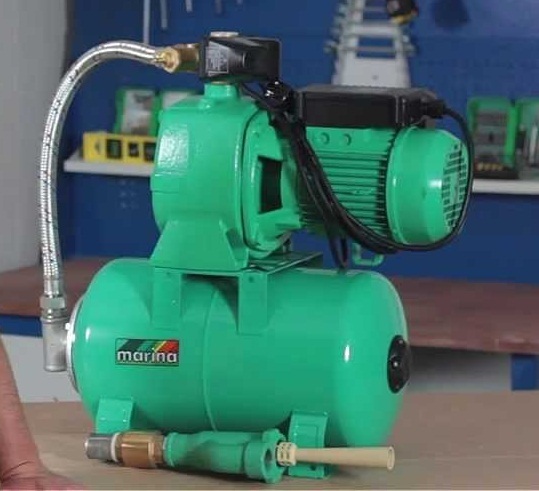

В чем особенность насосных станций Марина

1 Устройство и подключение

Конструкция насосных станций Марина, которые производит фирма Speroni, достаточно простая — в плане компоновки они практически ничем не отличаются от аналогов в своей ценовой категории. Устройство агрегата состоит из следующих узлов:

• центробежный водяной насос;
• гидроаккумулятор;
• реле давления;
• манометр;
• датчик температуры.

Устройство станций Марина не предполагает наличие обратного клапана, поэтому для повышения безопасности работы системы пользователю необходимо смонтировать его самостоятельно. Клапан нужно ставить на выпускном патрубке насоса, он будет предотвращать движение перекачиваемой воды в обратном направлении в случае непредвиденного отключения оборудования.

Также не лишней будет установка фильтра грубой очистки на входном отверстии всасывающей трубы, при его наличии уменьшается количество попадающих в насос механических частиц, что позитивным образом сказывается на его сроке службы.

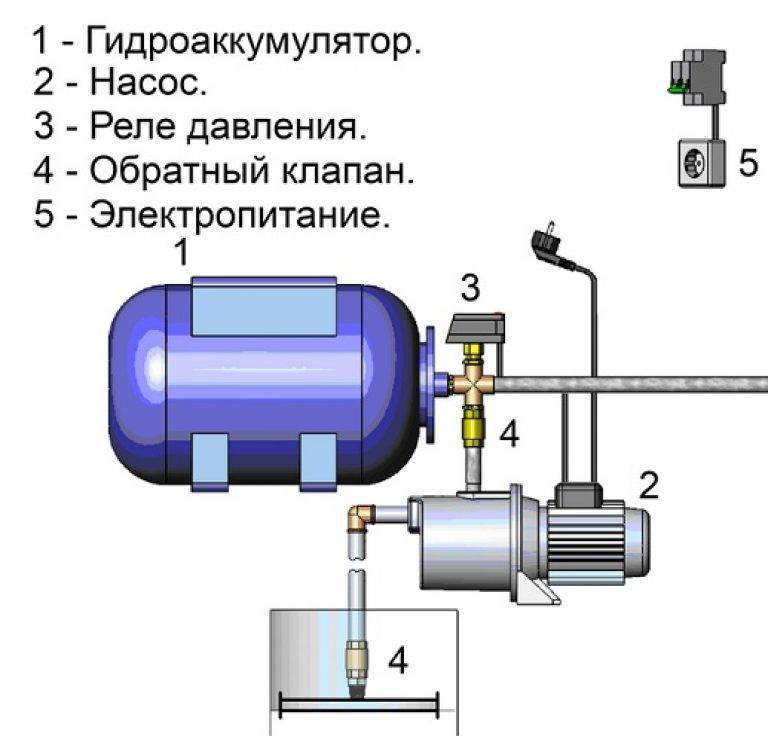

Устройство насосной станции

Подключение таких агрегатов не требует наличия специального оборудования и может выполняться своими руками. Первоначально необходимо смонтировать насос возе источника водоснабжение, он должен располагаться на твердой площадке, что исключит вибрации в процессе работы.

К насосу присоединяется водозаборный шланг, который опускается в скважину либо колодец. Далее от гидроаккумулятора станции отводится подающая пластиковая труба, которая подключается к точкам водопотребления внутри дома.

По завершению подключения проверяется работоспособность системы — при запуске насос необходимо заполнить водой (на его горловине для этого предусмотрено специальное отверстие). В процессе работы насос закачивает воду в гидроаккумулятор (накопительный бак), при его заполнении срабатывает реле давления и механизм отключается.

После того, как вода в гидроаккумуляторе была использована, реле определяет снизившееся давление и включает насос — таким образом выполняется автоматическая регулировка, благодаря которой станция Марина обеспечивает дом водой без вашего вмешательства.

1.1 Преимущества и недостатки

Популярность насосных станций Марина обуславливается наличием у данного оборудования ряда эксплуатационных преимуществ перед конкурентами. Главным козырем является качественная сборка, так как насосы произведены непосредственно в Италии, а не в Китае. Это надежные и долговечные агрегаты, минимальный срок службы которых до планового ремонта составляет 3-4 года.

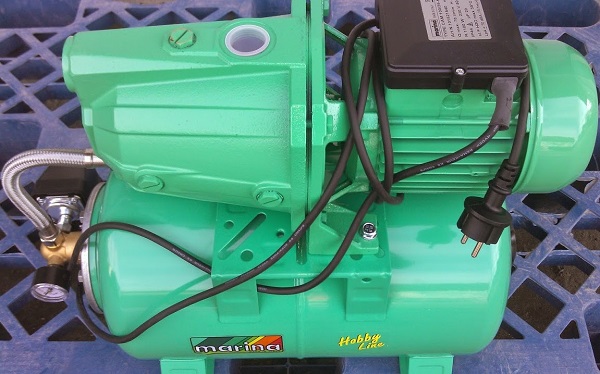

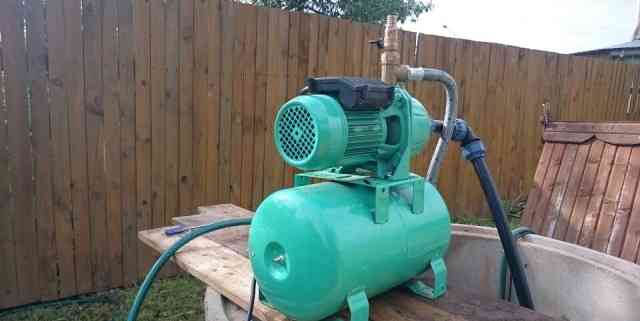

Marina Speroni 100/25 в работе

Среди сильных сторон также выделим:

• невысокое энергопотребление;
• корпус и внутренние детали из устойчивых к коррозии материалов;
• низкий уровень шума и вибраций в процессе работы;
• наличие систем защиты от перегрузок даже в наиболее дешевых моделях;
• возможность длительной эксплуатации в любых режимах мощности.

Однако при выборе такой станции для частного пользования стоит учитывать, что оборудование предназначено для перекачки чистой воды, и использовать его в качестве дренажного насоса не получится.

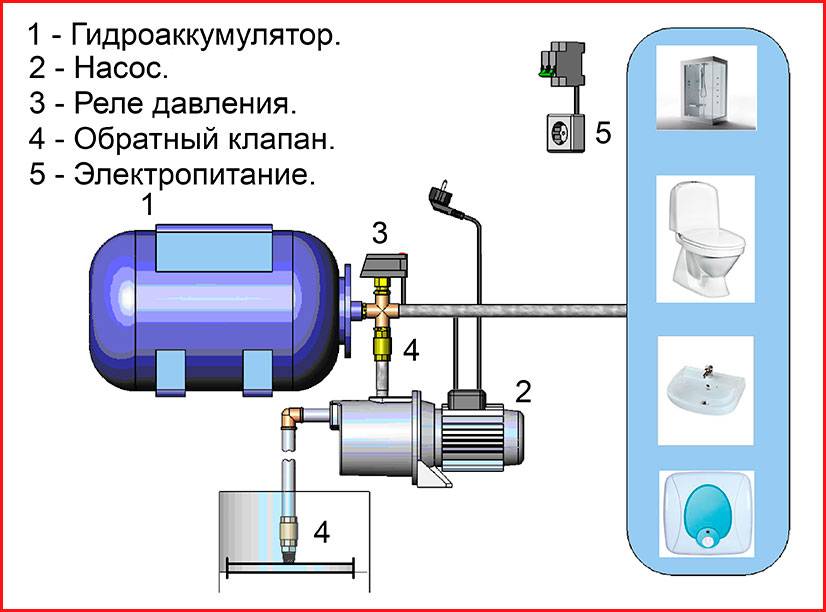

Подключение насосной станции

Насосный агрегат «Марина» подключается по следующему алгоритму:

• Расположите насосную станцию настолько близко к источнику воды, насколько это возможно.
• Смонтируйте всасывающую магистраль: подготовьте трубу с обратным клапаном и одним концом состыкуйте ее с входным отверстием насоса, а вторым – не меньше, чем на 25-30 см опустите в водозаборный источник. Всасывающая магистраль должна располагаться с уклоном на 2-3 градуса в сторону источника. Для подключения трубы к станции используйте специальный резьбовой переходник.

Совет. Для надежности уплотните место соединения всасывающей трубы со входом насоса с помощью ФУМ-ленты.

• Установите напорную магистраль: подключите трубу к верхнему выходному отверстию насосной станции.
• Откройте заливное отверстие всасывающей магистрали и заполните агрегат водой. После завершения закачки воды закройте заливное отверстие.

Подключение насосной станции

• Проверьте уровень давления в гидробаке – оно должно быть в рамках 1,5-2 атм. Если давление меньше, через пневмоклапан докачайте воздух автонасосом до необходимой отметки, а если выше – через тот же пневмоклапан стравите воздух.
• Подключите насосную станцию к электросети.

Плюсы и минусы

К достоинствам можно отнести такие показатели, как:

• небольшие размеры, позволяющие установить станцию в небольшом помещении;
• благодаря отсутствию сложных конструктивных элементов монтаж и регулировка оборудования могут быть выполнены собственными силами;
• большинство неполадок могут быть устранены без обращения к специалистам;
• Длительное время функционирования без необходимости постоянного контроля.

Как и у любого механизма, у станций «Marina» имеются свои недостатки.

• Регулировка реле представляет определенную сложность, особенно для неспециалистов. Устраняется этот минус наличие в комплекте поставки подробной инструкции.
• Для нормальной работы станции желательно, чтобы закачиваемая вода была чистой. При заборе из открытого источника необходима установка фильтров.
• Повышенная влажность приводит к оседанию конденсата на соединительных фланцах. Это приводит к коррозии. Решение проблемы в своевременном покрытие поверхностей любым защитным составом.

Достоинства и недостатки насосной станции

Насосная станция Grundfos

Популярность на потребительском рынке насосное оборудование Марина получило за ряд положительных качеств при эксплуатации. Во-первых, каждое изделие собрано из надежных прочных материалов, которые не поддаются негативному воздействию окружающей среды: коррозии и агрессивной химии. Помимо этого они имеют долгий эксплуатационный срок, с минимальным периодом до первой неисправности 3-4 года.

Среди главных отличительных достоинств также стоит выделить следующие показатели:

1. За счет встроенного инжектора насос способен поднять воду с 45 метровой глубины;
2. Благодаря автоматической регулировке, оборудование подает водоснабжение без участия потребителя;
3. Невысокое потребление электроэнергии позволяет ежемесячно экономить до 20% семейного бюджета;
4. Насосная станция имеет хорошую устойчивость к перепадам электроэнергии;
5. Ремонт оборудования можно выполнить своими руками;
6. Бесшумность и низкий уровень вибрации при эксплуатации.

Компактность и легкость изделия позволяют устанавливать насосную станцию даже в небольших помещениях. Как показала практика, существенных недостатков у насосной станции нет.

Расчет нижнего предела давления – момент включения НС

Любая калибровка начинается с самого начала – определения минимально требуемого давления в кране, находящегося на самой высокой точке системы водоснабжения. К примеру, требуемый уровень в кранах на 2 этаже вашего дома – 2 бара. При этом помните о том, что давление в 1 бар создает столб воды, высота которого составляет 10 м.

Разумеется, на первом этаже давление будет выше. Просчитайте высоту, на которую будет подниматься вода от гидроаккумулятора до крайней точки водозабора. Если перепад, предположим, составил 8 м, то давление составит 0,8 бар. Дальше простая математика: сложить величину требуемого давления на втором этаже и высоту водяного столба, получится минимальное давление в трубах на уровне гидроаккумулятора. В нашем примере это 2,8 бар.

Далее следует определить давление воздуха в баке гидроаккумулятора. Хорошо использовать для этого шинный насос с манометром. При этом емкость должна быть пустой, а станция отключена от сети. Иначе сложно будет понять, на какое суммарное давление воздуха и воды настроено реле: в соотношение 2:1, или 1,5:1,5.

В соответствии в рекомендациями известного производителя насосного оборудования Грюндфос, подпорное давление в газовой полости должно составлять не менее 90% от расчетного минимального уровня. То есть, если брать данные примера, показатель составит 2,8х0,9=2,52 бара. Чтобы достичь нужного значения, необходимо стравить лишний воздух или наоборот, подкачать автонасосом.

Регулировка верхнего и нижнего давления осуществляется аккуратным, постепенным вращением прижимных гаек: по часовой стрелке для увеличения показателя, против часовой – для уменьшения. При этом некоторые заводы-изготовители рекомендуют уровень включения выставлять на 0,1 бар выше желаемого, то есть в примере эта величина составит 2,9 бара.

Проверить достаточно просто: когда система включена, открываем кран, сливаем воду из бака и отслеживаем по водяному манометру тот момент, когда реле включит насос. Минимальный предел давления воздуха в гидроаккумуляторе – 0,78 бар.

Расчет верхнего уровня давления – момент выключения НС

Теперь нужно определиться с верхним давлением, то есть моментом, когда реле будет отключать насос. Мастера, как правило, выставляют разницу между точками включения и выключения до 1 бара. Объясняется это тем, что вода в смесителях будет выдаваться одной температуры. Конечно, пользователям удобно. Есть одно «но»: гидроаккумулятор будет слишком часто запускаться и глохнуть, что негативно сказывается на сроке бесперебойной службы устройства.

Именно поэтому, согласно расчетам производителей, разнос между Pи ?P должен составлять не менее 1,4 бар при любых значениях давления. Для нашего примера получается 2,9+1,4=4,3 бара.

Устанавливая значения Pи дельта-P, обязательно надо учитывать предельное давление, на которое рассчитан гидроаккумулятор и стараться не превышать его. Данные, как правило, указываются в техническом паспорте изделия. Кроме того, слишком высокое давление может негативно сказаться на смесителях и резиновых подводных шлангах, для которых также устанавливается максимально допустимый уровень.

Большинство проблем с регулировкой давления и работой реле связаны с нарушением работы мембраны гидроаккумулятора. Нарушение режима включения-отключения происходит из-за того, что мембранная камера в отсутствии воды лежит на дне бака. Поскольку в ее составе есть бутилкаучук, в неработающем механизме она слипается и перестает выполнять свои функции

Проблема устраняется путем осторожного продувания: стравливается воздух из аппарата до 0,5 бар, включается насос и постепенно накачивается до 1 бара воды. Мембрана расправится

Следом уже по схеме: слить воду, заново накачать воздух при помощи автонасоса. Дальнейшая регулировка реле будет осуществляться без проблем.

Читать также: Стол для дисковой пилы своими руками видео

Устройство и принцип действия реле

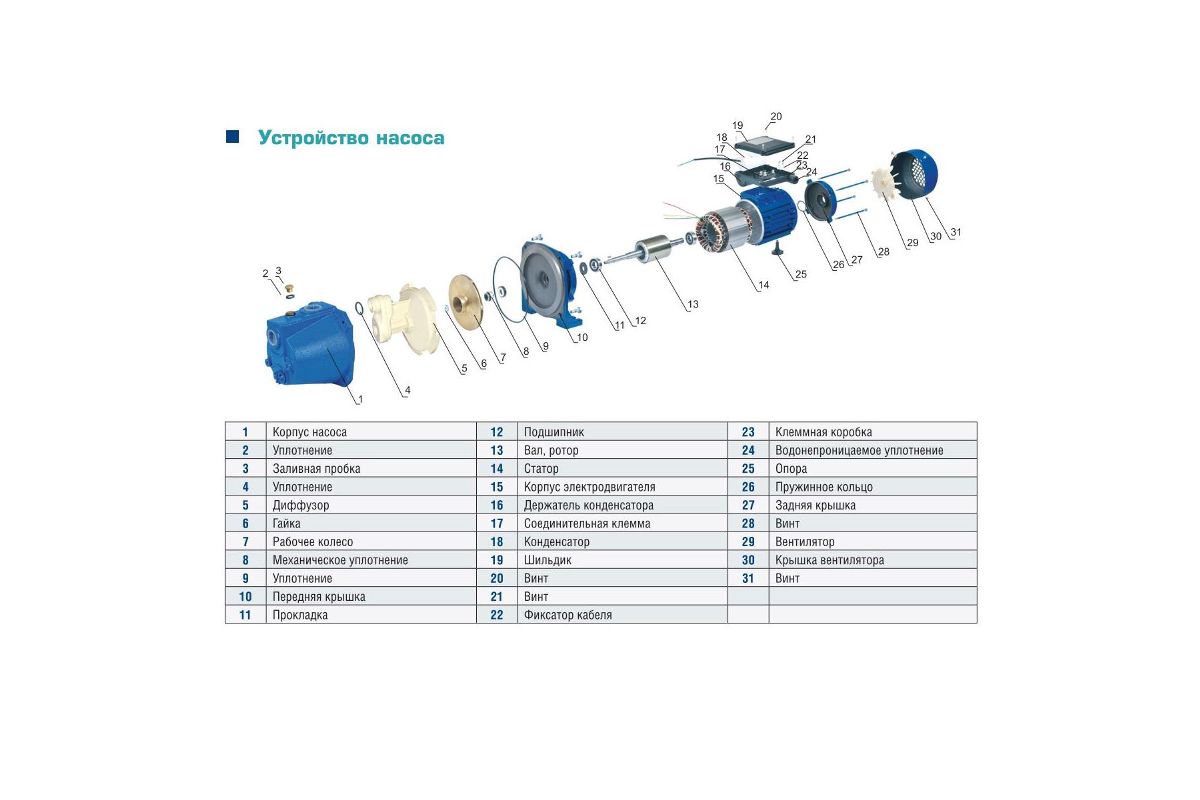

Насосная станция достаточно компактна и отличается простым устройством. Само реле состоит из нескольких элементов.

Таблица. Составляющие реле давления.

Наименование элемента	Назначение и краткое описание
Эта пружина устанавливает параметры отключения насоса. При ее сжатии увеличивается максимальное давление. Регулируется гайкой. При отпускании гайки давление падает. Пружина установлена на подвижной пластине, включающей/выключающей клеммы. Подвижная пластина соединяется металлическим патрубком с гидроаккумулятором. Давление воды приподнимает ее, контакты размыкаются.
Изготовлен из металла, используется для фиксации всех элементов реле.
С его помощью подается вода из гидроаккумулятора к реле. Одновременно фиксирует устройство на насосной станции.
К одной подводится питание от сети, а вторая подает напряжение к электродвигателю.
К нижним подключается фаза и ноль двигателя, к верхним питание сети. Соблюдать этот порядок необязательно.
Соединяет металлический корпус насосной станции с заземлением дома или квартиры. Не надо путать нулевой провод и заземление, это разные понятия.

Заводские установки не всегда отвечают пожеланиям потребителей, в связи с этим очень часто надо делать самостоятельную установку параметров.

2 Модельный ряд

В линейке продукции компании Speroni (Италия) представлено 4 серии насосных станций Марина:

• Marina CAM — бюджетный вариант для водозабора из колодцев глубиной до 9 м;
• Marina APM — насосы для скважин глубиной до 50 м;
• Marina Idromat — агрегаты оснащенные регулятором, отключающим насос при сухом ходе.

Рассмотрим каждую из представленных линеек подробнее.

2.1 Marina CAM

Серия САМ состоит из оборудования выполненного в чугунном либо нержавеющем корпусе, с внутренней оснасткой из пищевых полимеров. Представлено несколько моделей, мощность которых варьируется в пределах 0.8-1.7 кВт, а напор 43-60 м.

Объем гидроаккумулятора может составлять 22, 25 либо 60 л. Это самые доступные станции для частного использования, стоимость которых начинается с 7-ми тыс. рублей.

Marina Cam 40/22

Среди станций с оптимальным соотношением цена/качество выделим:

• Marina Cam 80/22;
• Marina Cam 60/25;
• Marina Cam 40/22;
• Marina Cam 100/25.

Насосная станция Marina Cam 40/22 оснащена гидроаккумулятором объемом 25 л, емкости которого будет достаточно для семьи из 3 человек. Пропускная способность агрегата составляет 3.5 м3/час, максимальная глубина подъема — 8 м. Цена — 9 тыс. рублей.

Marina Cam 100/25 имеет сходные технические характеристики — бак на 25 л, пропускная способность 4.2 м3/час, однако данная модель оснащена системой повышения давления, котороя значительно увеличивает напор подачи — до 45 м, в сравнении с 30 м у САМ 40/22.

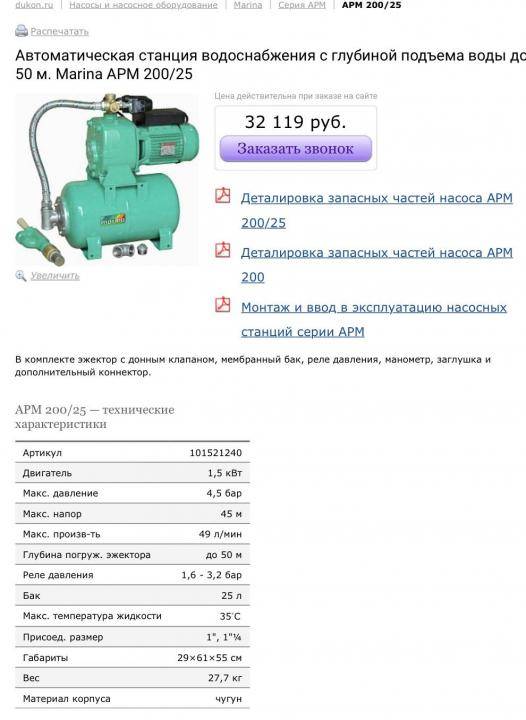

2.2 Marina APM

Скважины насосы серии АРМ имеют максимальную глубину водозабора 25 м (модель 100/25) и 50 м (200/25). Это более мощности и габаритной оборудование, вес которого может доходить до 35 килограмм. В качестве примера рассмотрим популярную станцию Марина АРМ 100/25.

Marina APM 100/25

Технические характеристики:

• напор — до 20 м;
• пропускная способность — 2.4 куб/час;
• мощность центробежного двигателя — 1100 Вт;
• диаметр подающего патрубка — 1″.

АРМ 100/25 выполнена в корпусе из нержавеющей стали, модель оснащена защитой от перегрева и системой контроля за уровнем воды в гидробаке. АРМ100/25 предназначена для перекачки чистой воды, без механических включений, температура которой не превышает 35 градусов.

2.3 Типовые неисправности и их ремонт

Насосные станции Марина зарекомендовали себя как надежное и долговечное оборудование, однако как и любая другая техника они не застрахованы от поломок. Предлагаем вашему вниманию перечень наиболее распространенных поломок и способы их устранения:

1. Отсутствие подачи воды при включенном насосе, причиной которого чего может быть потеря герметичности в проводящих трубопроводах и износившийся обратный клапан. Первоначально проверьте, не забыли ли вы заполнить корпус насоса водой. Если она есть, осмотрите обратный клапан и герметичность его прилегание к патрубку насоса, а также проверьте состояние водозаборной трубы — все поврежденные узлы подлежат замене. Аналогичные проблемы возможны при повреждении крыльчатки, для замены которой потребуется разобрать агрегат.
2. Вода подается рывками из-за поврежденного гидроаккумулятора. Основной неисправностью гидробака является поврежденная мембрана. Чтобы определить, цела ли она, нажмите на ниппель (расположен на корпусе бака), если из ниппеля будет течь вода, а не идти воздух, значит мембрана порвана. Мембрану установить достаточно легко, нужно лишь открутить с горловины бака фиксирующее кольцо, вытащить старую деталь и смонтировать на ее место новую.
3. Сниженное давление подачи воды. Причиной этого может быть как неисправный гидробак, так и проблемы с насосом. В первом случае скорее всего виновата разгерметизация бака — осмотрите корпус на предмет наличия трещин, заделайте обнаруженные деформации и подкачайте воздух до нормативного значения. Если бак цел, проблему нужно искать в деформированной крыльчатке центробежного колеса внутри насоса.

Схема настройки реле давления

Отдельно рассмотрим ситуацию, когда насосная станция не хочет работать в автоматическом режиме — агрегат не отключается при полном баке и не отключается при его опустошении. Тут виновата неправильная регулировка реле давления — обычно его калибруют на заводе, однако случаются и исключения.

Регулировка реле давление должна проводиться при отключенном от электросети оборудовании. Перед началом калибровки из бака нужно слить воду, также важен уровень давления воздуха — он должен соответствовать рекомендованной производителем величине.

Особенности насосных станций

Главной особенностью насосной станции является тот факт, что при относительно небольшом размере она в состоянии обеспечить водой достаточно внушительную площадь.

Существует так же ряд бесшумных моделей, которые в последнее время набирают достаточно большую популярность среди владельцев загородной недвижимости и частных домов именно из-за низкого уровня шума.

Особенности устройства

В целом сегодня на рынке можно выделить два вида насосных станций, которые при своей схожести имеют немного различное устройство.

Так, например, насосные станции в конструкции которых присутствует накопительный бак, в данный момент считаются уже «устаревшими», но не смотря на это, встречаются они достаточно часто.

Отказываться от них потребитель начал в связи с тем, что сам по себе накопительный бак представляет собой довольно громоздкую конструкцию, что не всегда удобно. Уровень напора и количества воды в баке регулируется банально – с помощью поплавка.

В целом конструкции подобного рода обладают достаточно большим количеством недостатков, но при этом, это вовсе не мешает им до сих пор сохранять стабильную долю рынка.

Из явных недостатков таких насосных станций можно выделить следующее:

• Вода подаётся самотёком, что в результате даёт достаточно низкое давление и как следствие низкий напор на выходе.
• Достаточно большие габариты, согласитесь, что далеко не всегда удаётся выделить пространство под установку массивной насосной станции, а точнее под достаточно крупный бак
• Сложность установки. Именно из-за присутствия в конструкции бака, достаточно не просто осуществить и монтаж станции, не редко приходится привлекать помощника. Осложняет дело ещё то, что сам накопительный бак по уровню должен находиться выше чем сама станция.
• Не смотря на простоту конструкции регулирования уровня воды в баке, как говорилось выше, осуществляется это банально при помощи поплавка, выход из строя данной системы всё же возможен. И если это произойдёт, то ёмкость просто переполнится и случится перелив воды в помещение со всеми вытекающими отсюда довольно неприятными последствиями.

Гораздо более актуальными сейчас являются насосные станции с применением гидроаккумулятора. Суть их работы заключается в том, что в системе присутствует реле давления, суть которого заключается в осуществлении контроля давления окружающего воздуха.

Именно оно и обеспечивает включение и выключение насоса в зависимости от состояния нижнего предела давления. При небольшом потреблении воды, включение насоса порой вообще не требуется, что значительно экономит энергию и сохраняет ресурс.

Преимущества

Насосные станции, применяемые в частных домах, не зависимо от своей конструкции обладают следующими довольно очевидными преимуществами:

• Автономность. Работа насосного комплекса осуществляется автономно и не требует постоянного вмешательства человека. Единственно, что следует делать, так это время от времени проводить плановое техническое обслуживание.
• Стабильное давление в системе водоснабжения. Благодаря стабильному обеспечению давления в системе, обеспечивается устойчивый напор воды.
• У станций с гидроаккумулятором присутствует возможность некоторое время обеспечивать дом водой даже при выключенном электричестве. К тому же такие станции достаточно компактны.
• Экономия энергии, т.к. непосредственно насос включается и выключается по мере необходимости.
• Крайне низкий уровень вреда от возможных гидроударов.
• Долговечность, насосные станции, как правило, хоть и испытывают большие нагрузки, изготавливаются с достаточно высоким запасом прочности.

Как уберечь станцию от поломок

Если же проблема уже налицо, то после ремонта нужно проверить, все ли было сделано правильно на этапе обустройства источника. Так, трубы и шланги не должны перегибаться или быть деформированными, что приводит к снижению пропускной способности.

В систему включается обратный клапан, препятствующий обратное течение жидкости по трубопроводу. Проверяют, правильно ли подобрана мощность насоса. Для этого в расчет закладывают глубину залегания воды в скважине или колодце, удаленность источника от дома, количество потребителей. Дебит источника не может быть меньше производительности, указанной в техпаспорте на насосную станцию.

Любое негерметичное соединение может стать причиной подсоса воздуха, который вызывает перебои в подаче воды. А попытки сэкономить, исключив из системы какой либо из узлов всегда приводит к тому, что она работает неэффективно. Но все это можно исправить, если правильно подобрать все компоненты и смонтировать их в нужной последовательности

Процедура несложная, если подойти к вопросу с должным вниманием

Полезно20Бесполезно

Возможные неисправности и ремонт своими руками

Неоспоримым является тот факт, что каким бы качественным и эффективным устройство ни было, рано или поздно все-таки происходят в нем неисправности. Эта аксиома касается и насосных станций Марина.

Поэтому опишем причины неисправностей этого вида оборудования, а также, как их исправить своими руками. Причины неисправностей заключаются в следующих важных моментах.

Насосная станция не работает.

Причины:

• отсутствует подача электроэнергии;
• перегорел предохранитель напряжения;
• ступор рабочего колеса механизма.

Устранение проблем:

• прозвонить схему электрического подключения;
• выполнить чистку всасывающего насоса;
• попробовать повернуть крыльчатку агрегата, если заклинило, то это означает, что проблема в рабочем механизме, которую нужно устранять.

Насосный агрегат функционирует, но вода не поступает.

Причины:

• отсутствует поступление воды;
• сбой в работе обратного клапана;
• утечка в подводящих к станции трубопроводах.

Устранение проблем:

• проверить наличие воды;
• долить воду в мембранный бак;
• опустить заборный шланг глубже;
• удалить причины утечек трубопроводов поступающей воды.

Насосная станция работает с перебоями.

Причины:

• нарушение герметичности гидроаккумулирующего бака;
• нарушение целостности мембраны;
• во всасывающий патрубок попал воздух;
• сбой в работе регулятора давления;
• прорыв магистральных труб.

Устранение проблем:

• герметичность бака может быть нарушена коррозией, поэтому пораженные места следует очистить от ржавчины, и выполнить весь комплекс работ по устранению причин разгерметизации;
• если обнаружен прорыв мембраны, то в таком случае стоит установить новую мембрану;
• устранить появление воздуха в системе нужно методом заполнения водой всех трубопроводов;
• реле давления может быть засорено, в этом случае – произвести тщательную очистку данного узла;
• при прорыве труб нужно удалить течь посредством заделывания мест утечки или замены определенных участков трубопровода.

Насосная станция работает стабильно, но не выключается.

Причины:

сбой в работе реле давления.

Устранение проблем:

необходимо отрегулировать функционирование реле давления.

Анализируя причины неисправностей насосной станции Марина, можно прийти к тому выводу, что, как правило, из строя выходят реле давления, мембрана, а также утечки магистральных трубопроводов.

Поэтому, чтобы не допускать этого рода неисправностей, необходимо регулярно проводить техническое обслуживание агрегата.

Возможно, Вам будет также интересна статья о насосных станциях AL-KO. Статью о самостоятельной настройке и регулировке насосной станции читайте здесь.

Прочитав эту статью, Вы узнаете все о насосных станциях Aquario.

Сравнение технических характеристик и стоимость

Для начала стоит напомнить, какие насосные станции сегодня применяются для автономного водопровода. Во-первых, это насосные установки со встроенным эжектором, которые поднимают воду с глубины вплоть до 45 метров. Отличаются надежностью и долговечностью. Большинство таких станций работает с повышенным шумом, что не позволяет разместить устройство вблизи жилого дома. Свежие записи

Бензопила или электропила — что выбрать для сада? 4 ошибки при выращивании томатов в горшках, которые совершают почти все хозяйки Секреты выращивания рассады от японцев, которые очень трепетно относятся к земле

Насосные станции Марина работают практически бесшумно, в чем и есть их основное отличие от других установок.

Приспособления с выносным эжектором работают бесшумно и потребляют небольшое количество энергии. Многие модели таких установок имеют относительно небольшой КПД, что также ставит их в невыгодное положение перед устройством итальянского производства Marina.

Есть и станции, которые работают без помощи эжектора путем всасывания воды с использованием гидравлических компонентов. Среди преимуществ стоит отметить бесшумность работы и экономию электроэнергии. Не все модели обладают отличной производительностью.

Устройства этой марки отличаются также и между собой, в основном, по своим техническим характеристикам. Окончательная стоимость устройства будет во многом зависеть от таких показателей, как:

• мощность двигателя;
• производительность;
• напряжение;
• напор;
• высота всасывания;
• объем гидроаккумулятора и т. д.

Немаловажную роль играет и вес оборудования. Средние цены колеблются в пределах 700−1200 рублей.
