Насосная станция Вихрь: устройство, модельный ряд, технические характеристики и отзывы

Особенности эксплуатации и обслуживания

Насосная станция должна быть установлена на устойчивой и ровной поверхности

Вихревые насосные станции продаются готовыми к эксплуатации

Важно только правильно установить и подключить оборудование. Для полноценной работы агрегата рекомендуется устанавливать его на ровной подготовленной площадке

Опытные мастера также предпочитают подкладывать под агрегат резиновый коврик и закреплять станцию на полу. Это гасит вибрации.

Когда оборудование используется круглый год, вода действует как естественная смазка. Если станция используется только в период озеленения, ее необходимо разобрать, смазать и почистить на зиму.

Для круглогодичного использования агрегата лучше оборудовать относительно изолированное специальное помещение – подвал, подвал или просто кессон. Такая защита убережет систему от замерзания зимой.

В случае выхода из строя станции (продолжительная работа, отказ зажигания и т.д.) желательно обратиться в сервисный центр. Как правило, станции Vortex отличаются хорошей производительностью и надежностью.

Конструктивные особенности оборудования

Все производимые насосные станции подразделяются на промышленные и бытовые. Первые отличаются большой мощностью и высокой отдачей, они используются для водоснабжения различных промышленных объектов.

Насосная станция обеспечит бесперебойное водоснабжение дома и участка, даже если вода в колодце или скважине достигнет критического уровня

Мощность бытовых устройств на порядок ниже, в большинстве моделей ее показатели не превышают 1200 Вт, что вполне хватает для обеспечения водой дачного дома, хозпостроек и полива огорода.

Галерея изображений Фото из Основной агрегат насосной станции включает насосную часть, в составе которой числятся корпус и проточная часть, и электромотор с фланцем

Обязательный компонент станции — гидробак, это емкость, формирующая запас воды в водопроводе, исключающий частое включение насоса и влияние гидроударов

Безоговорочно в схему автоматизированного водозабора должно быть включено реле давления — электроустройство, реагирующее на понижение/повышение давления в сети

Манометр — контрольный прибор, позволяющий определять отклонения от норм давления в системе. Устанавливаться может как до, так и после автоматики

Базовый агрегат в составе насосной станции

Гидроаккумулятор в составе насосной станции

Устройство для автоматического управления насосом

Манометр и особенности его установки

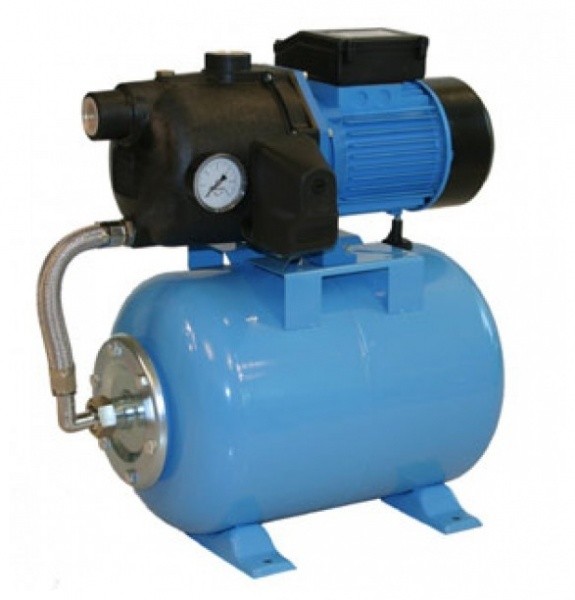

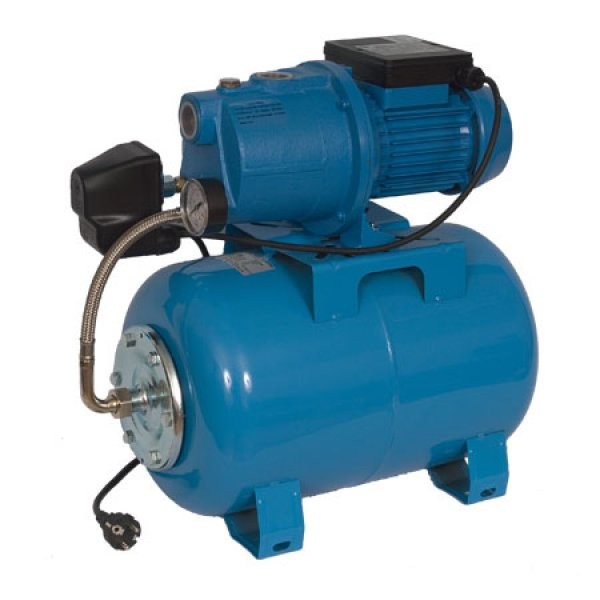

Основными конструктивными элементами насосной станции являются:

насосный агрегат;
емкость для накопления воды или гидробак;
реле давления;
манометр.

Самым важным элементом системы является насос, именно от его характеристик зависят функциональные возможности оборудования.

Схемы автоматизированного водоснабжения могут комплектоваться поверхностными агрегатами, установленными прямо на гидроаккумулятор, или погружными, которые опускаются непосредственно в скважину или колодец.

Стандартная насосная станция, предназначенная для бытового использования, способна удовлетворить потребности в воде небольшого дачного подворья

Поверхностные насосы в свою очередь также подразделяются на несколько видов:

самовсасывающие со встроенным эжектором, они позволяют достать воду с глубины до 45 метров. Однако данные агрегаты работают достаточно шумно и имеют высокую цену.
самовсасывающие с выносным эжектором, который устанавливается в шахте колодца. Устройства также могут добыть воду с большой глубины, при работе издают минимум шума, но они чувствительны к песку и илу;
вихревые или центробежные насосы без эжектора, способные качать воду с глубины не более десяти метров. Агрегаты этого типа стоят значительно дешевле аналогов и работают более экономично.

Для дачных участков с высоким уровнем грунтовых вод, как правило, выбирают последний наиболее экономичный и недорогой вариант насосной станции. Центробежные агрегаты отличаются достаточно высоким уровнем шума, поэтому их обычно устанавливают подальше от жилых построек.

Вихревые работают практически бесшумно, но могут сломаться при замерзании, их лучше размещать внутри помещения. Если глубина залегания воды в скважине более девяти метров, то целесообразно использовать станцию с насосом погружного типа.

Станция, оснащенная погружным насосом, позволяет качать воду с большой глубины, при выборе оборудования необходимо учитывать диаметр скважины и мощность самого агрегата

Насосные станции комплектуются накопительными емкостями либо гидроаккумуляторами. Резервуары первого типа оснащены поплавковым механизмом, контролирующим уровень воды.

Накопители стоят недорого, но в последнее время используются редко из-за сложности монтажа (их устанавливают над сантехническими приборами), низкой производительности и больших габаритов.

Гидробаки представляют собой полностью герметичный компактный резервуар, управляемый датчиком давления. Они имеют высокий КПД, обеспечивают стабильное давление и хороший напор воды. Подходят для установки в любом месте.

Несмотря на свои компактные размеры, насосная станция с гидроаккумулятором отличается высокой производительностью и позволяет организовать бесперебойную подачу воды (+)

2 Конструктивные особенности дренажных устройств Вихрь

Дренажный насос Вихрь представляет собой конструкцию центробежного типа. Независимо от модели, основная конструкция всех устройств имеет одинаковый вид. Состоит прибор из рабочей и моторной камер, объединенных в один корпус. Двигатель представляет собой статор, состоящий из двух слоев обмотки. В него вмонтирован ротор, который вращается при помощи подшипников. Специальный предохранитель отвечает за аварийное отключение мотора. Располагается моторная камера в верхней части аппарата. Сюда также подключается кабель электропитания.

Ротор из моторной камеры переходит в нижнюю насосную камеру. При этом место перехода закрыто торцевым уплотнением. На ротор насажено рабочее колесо с лопатками, которые увлекают воду. В нижней части насосной камеры расположены всасывающие отверстия, закрытые сетчатым фильтром. Размеры ячеек фильтра для каждой модели имеют различные значения, соответственно меняется и максимальный размер твердых частиц, которые пропускает прибор.

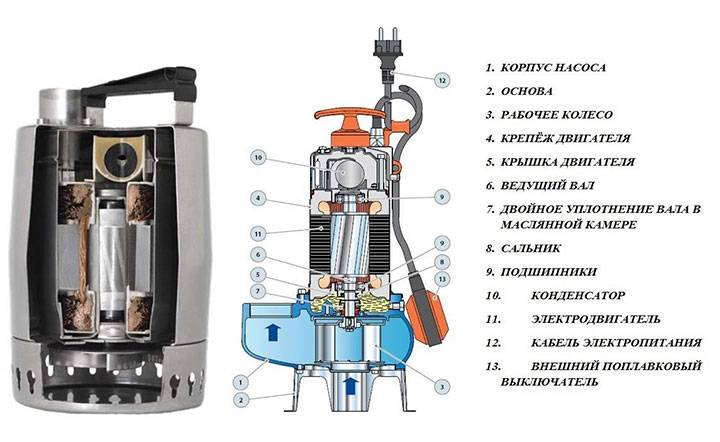

Устройство дренажного насоса

Выводящий патрубок располагается в нижней части аппарата и выходит на одну из сторон. Трубка имеет универсальную конструкцию и подходит под трубу разного сечения. Верхняя часть корпуса оборудована пластиковой ручкой для переноски. За автономную работу устройства отвечает поплавковый механизм.

2.1 Принцип работы дренажного аппарата Вихрь

После заполнения аппарата водой происходит включение двигателя. Он посредством ротора приводит в движение рабочее колесо. Лопатки захватывают жидкость и под действием центробежной силы отталкивают ее к стенкам диффузора, в котором расположено колесо. В результате в районе впускных отверстий образуется область разряженного давления и происходит всасывание новой порции воды. На выходе из диффузора, наоборот, давление повышается и за счет этого обеспечивается высокая напорная характеристика.

Такой принцип работы позволяет достичь плавной подачи жидкости без рывков. Кроме того, отсутствие мелких деталей и тонких каналов позволяют легко пропускать через систему крупные примеси и фракции средней густоты.

Модельный ряд и технические характеристики по каждой

На рынке представлены несколько модификаций насосных станций Vortex. Внешне они почти все одинаковые. Однако характеристики существенно различаются.

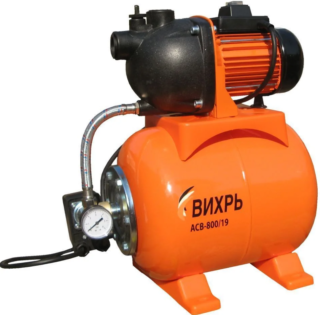

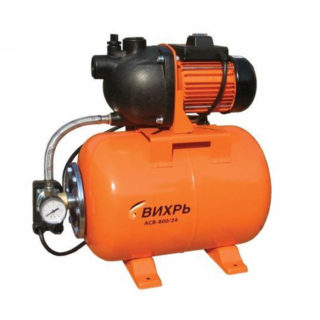

Вихрь АСВ-800/19

Модель идеальна как для частного использования, так и для небольших производств. Станция устанавливается горизонтально. Технические показатели модели ASV-80/19 согласно инструкции:

корпус – пластик;
температура повторно собранного автомобиля от +1 до +50 градусов;
напор – 40 м;
двигатель – однофазный, асинхронный.
мощность – 800 Вт;
максимальная глубина водозабора – 9 м;
производительность – 60 литров в минуту;
бак для хранения – 19 л;

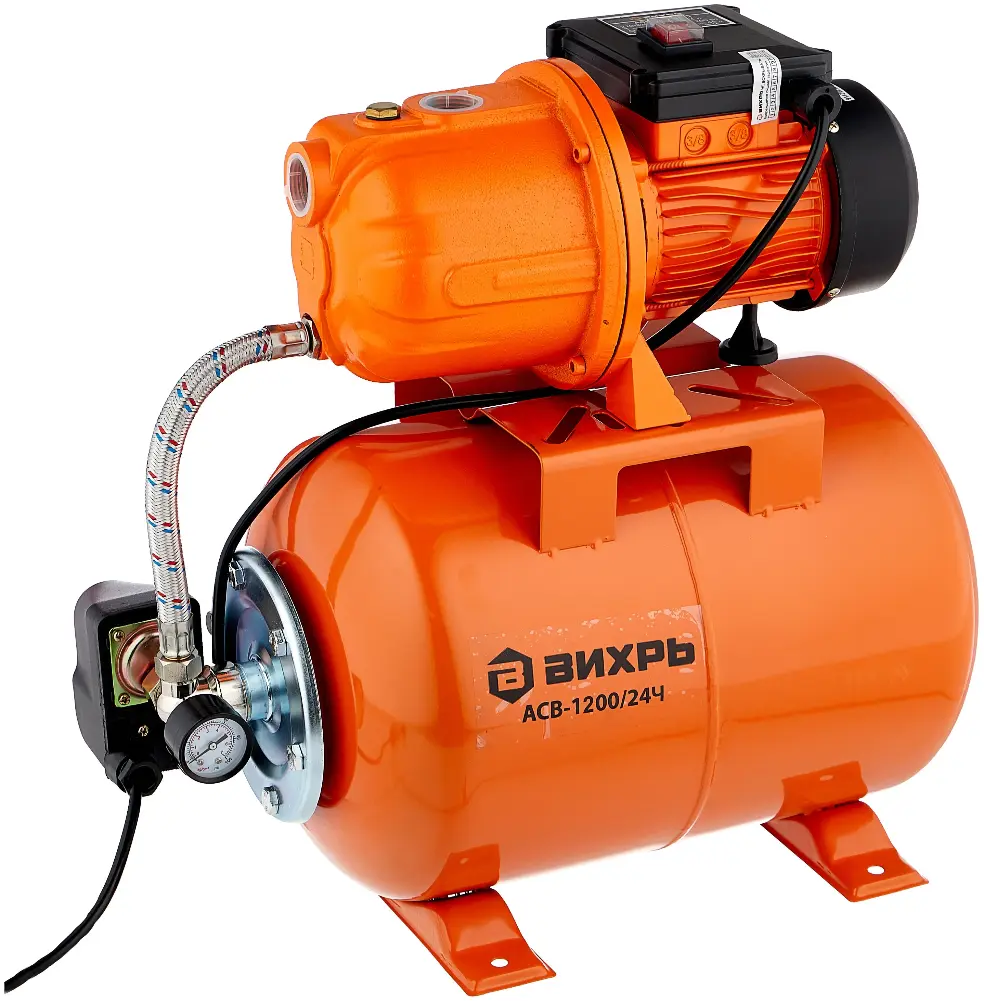

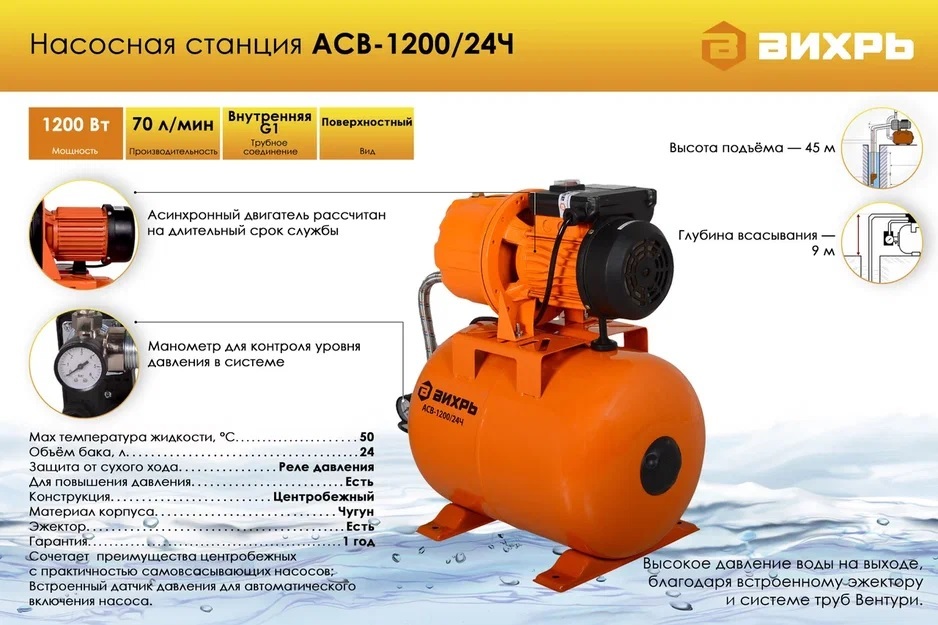

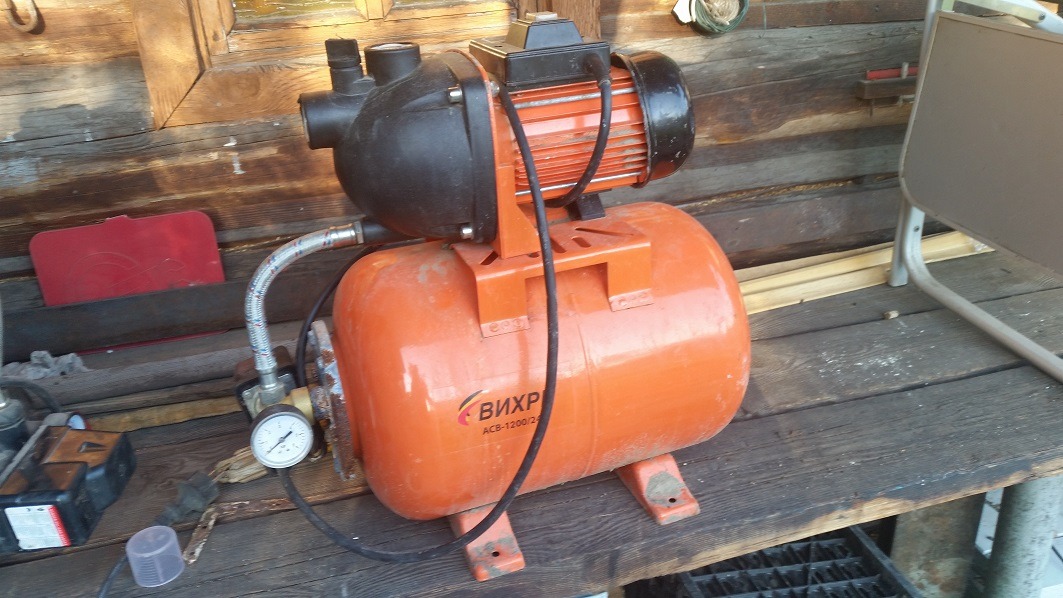

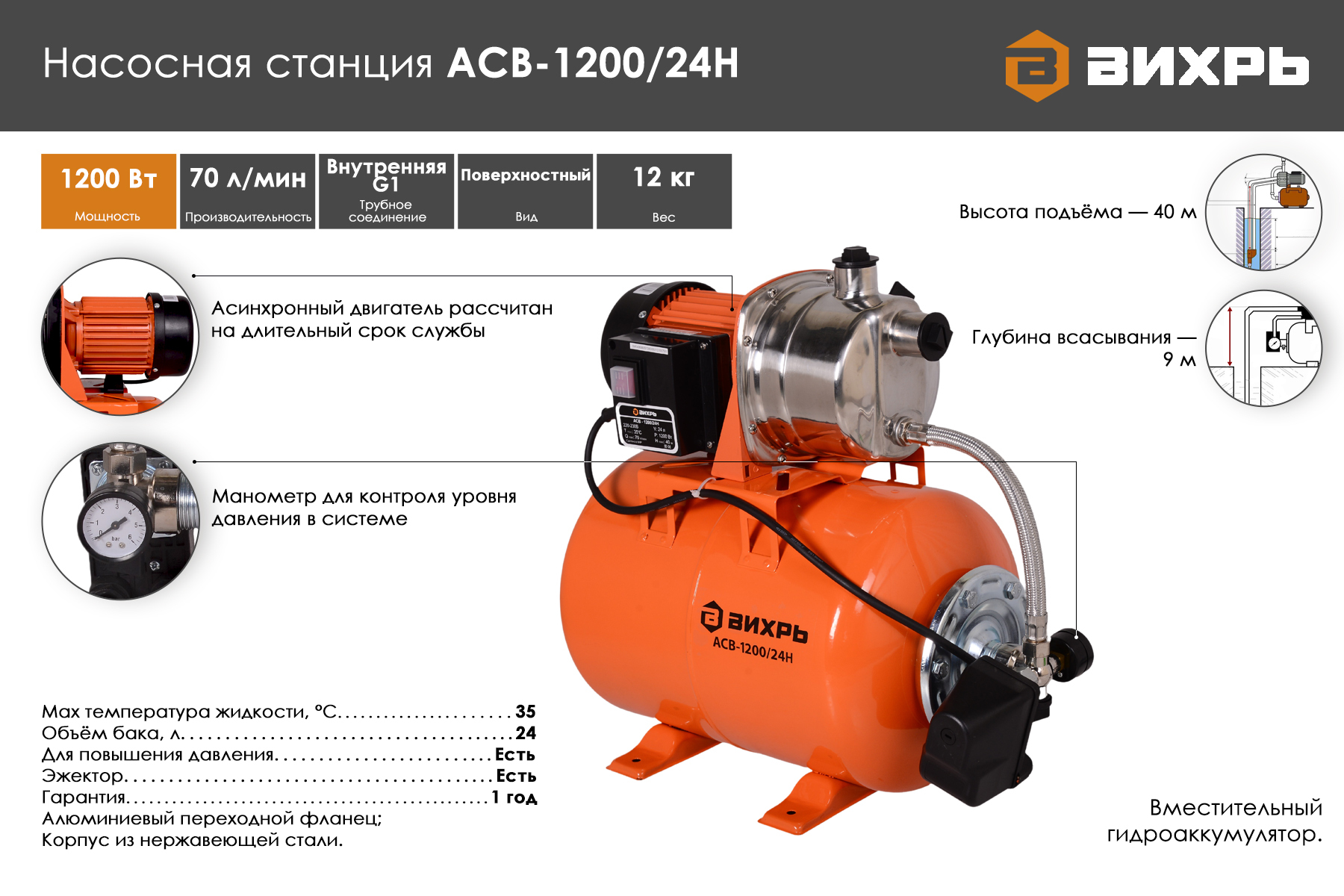

Модель АСВ-1200/24Н

Данная модификация станции Vortex имеет следующие параметры работы:

напор – 40 м;
мощность оборудования – 1200 Вт;
глубина водозабора – до 9 м;
производительность – 70 л / час.
корпус – чугун;
бак для хранения – 24 л;

Модель также оснащена однофазным асинхронным двигателем. Масса станции в сборе – 14,4 кг.

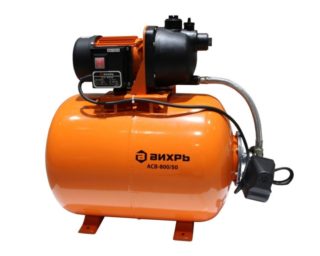

Вихрь АСВ – 800/50

Модель отличается по следующим параметрам:

напор – 24-40 м;
производительность – 3,6 м3 / час;
допустимая глубина водного зеркала – 9 м;
объем аккумулятора 50 литров.
мощность – 800 Вт;

в перекачиваемой воде допускается небольшое количество примесей (до 150 г / м3).

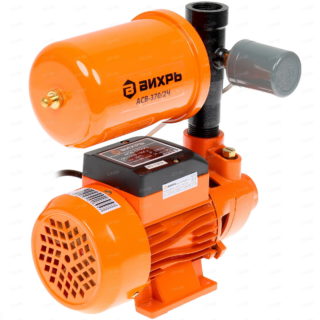

Устройство АСВ – 370/2Ч

Данная станция Vortex имеет следующие технические характеристики:

объем бака – 2 литра;
производительность – 2,7 м3 / час;
глубина всасывания жидкости – до 9 м;
вес – 6 кг.
мощность – 370 Вт;
напор – 30 м;

Как и все предыдущие модели, станция ASV-370/2 оснащена защитой от сухого хода.

Параметры выбора насосной станции

Суть работы насосной станции заключается в доставке воды от индивидуального источника водоснабжения к месту потребления, поддержании оптимального давления. Но технические условия, в которых будет работать устройство, в каждом случае отличаются. Выбор будет правильным, если принимать решение о покупке, проанализировав характеристики оборудования и сделав необходимые расчеты.

Типы насосов. Самовсасывающие насосы надежные, недорогие. Но в простых моделях высота подъема воды ограничена 6-7 м. Кроме того, они довольно шумные. Благодаря встроенному эжектору высота подъёма воды увеличивается до 10-15 м, но и уровень шума у таких насосных станций выше. Если же нужно поднять столб воды на высоту 40-45 м или доставить её на значительное расстояние по горизонтальным трубам, в системе предусматривают внешний эжектор. Насосы многоступенчатого типа с несколькими рабочими камерами поднимают воду с 8-10 м, но они более дорогие. Вихревые насосы создают хороший напор, но из-за особенности конструкции уменьшается глубина забора – обычно не более 7 м.
Глубина забора воды. Чтобы выбрать насосную станцию правильно, нужно знать динамический уровень воды в колодце – это среднее расстояние от зеркала воды до оси насоса при постоянном потреблении воды в течение одних-двух суток. При этом учитывают, что заявленная в технических характеристиках глубина будет на деле меньше, если горизонтальный трубопровод протяжённый, а трубы стальные. Кроме того, необходим запас в 10-15%, чтобы насос не работал на пределе возможностей.
Уровень давления и производительность. Требуемый уровень давления и производительности зависит от количества и характера точек водопотребления. Технические требования указывают в инструкциях к сантехническим приборам. В насосных станциях с завода установлены границы срабатывания реле давления, но, как правило, пользователь может регулировать эти параметры. Производительность должна быть такой, чтобы она могла одновременно обеспечивать водой все точки водоразбора с учётом среднего расхода воды.
Мощность. Варьируется в среднем в пределах от 500 до 2000 Вт. Для слабых электросетей мощные приборы не подходят. Систему придется модернизировать.
Защита от холостого хода (предполагает автоматическое отключение насоса в случае отсутствия воды), защита от перегрева, короткого замыкания, скачков напряжения и прочего – полезные дополнительные функции, предупреждающие аварийные ситуации и поломку оборудования.
Объем гидроаккумулятора. Бак на 24 л самый популярный и рассчитан на 1-2 человек, 50 л – на 3-5 человек, 100 л – на 6 человек и более. Баки на 2 л не могут выполнять функцию гидроаккумулятора, но этого вполне достаточно для поддержания требуемого напора и сглаживания гидроударов. Насос с мини баком будет значительно чаще включаться.
Материал корпуса. Чугунные модели более тяжёлые и могут ржаветь, если в них подолгу застаивается вода. Хорошая насосная станция из нержавеющей стали легче и не подвержена коррозии. Однако она более шумная и дорогая. Насосы с пластиковым корпусом изготавливают из специального высокопрочного материала. Они никак химически не взаимодействуют с водой, у них низкий уровень шума и предусмотрена антивибрационная защита.
Класс защиты. Уровень защищенности от пыли и водяных брызг определяется индексом IP. IP54 – качественная защита насоса от пыли и водяных брызг.

Лучшие производители: итальянские «Marina», «Ergus», немецкие «Metabo», «Grundfos», «Karcher», отечественные «Вихрь», «Джилекс», «Зубр». Но и у других брендов встречаются удачные модели. Перед тем как выбрать насосную станцию по производителю, узнайте, есть ли в вашем городе соответствующие сервисные центры.

Ремонт и устранение неполадок

Все выше описанные модели этого бренда долговечны, но не застрахованы от преждевременных поломок. Самой распространенной является продолжительная работа насоса, который не выключается даже при прекращении потребления воды из системы.

Причин, почему насосная станция «Вихрь» не отключается, может быть несколько. Главные из них:

неисправности с реле давления;
разгерметизация водопровода или утечка воды в самом приборе;
выход из строя электросхемы;
слишком низкое или высокое напряжение в сети;
сбой заводских настроек аварийного клапана.

Своевременная диагностика – главный ключ к долговечной и успешной работе техники. А она, в свою очередь, невозможна без ответственного выполнения инструкции по эксплуатации, которую этот производитель составил на доступном широкому кругу потребителей языке.

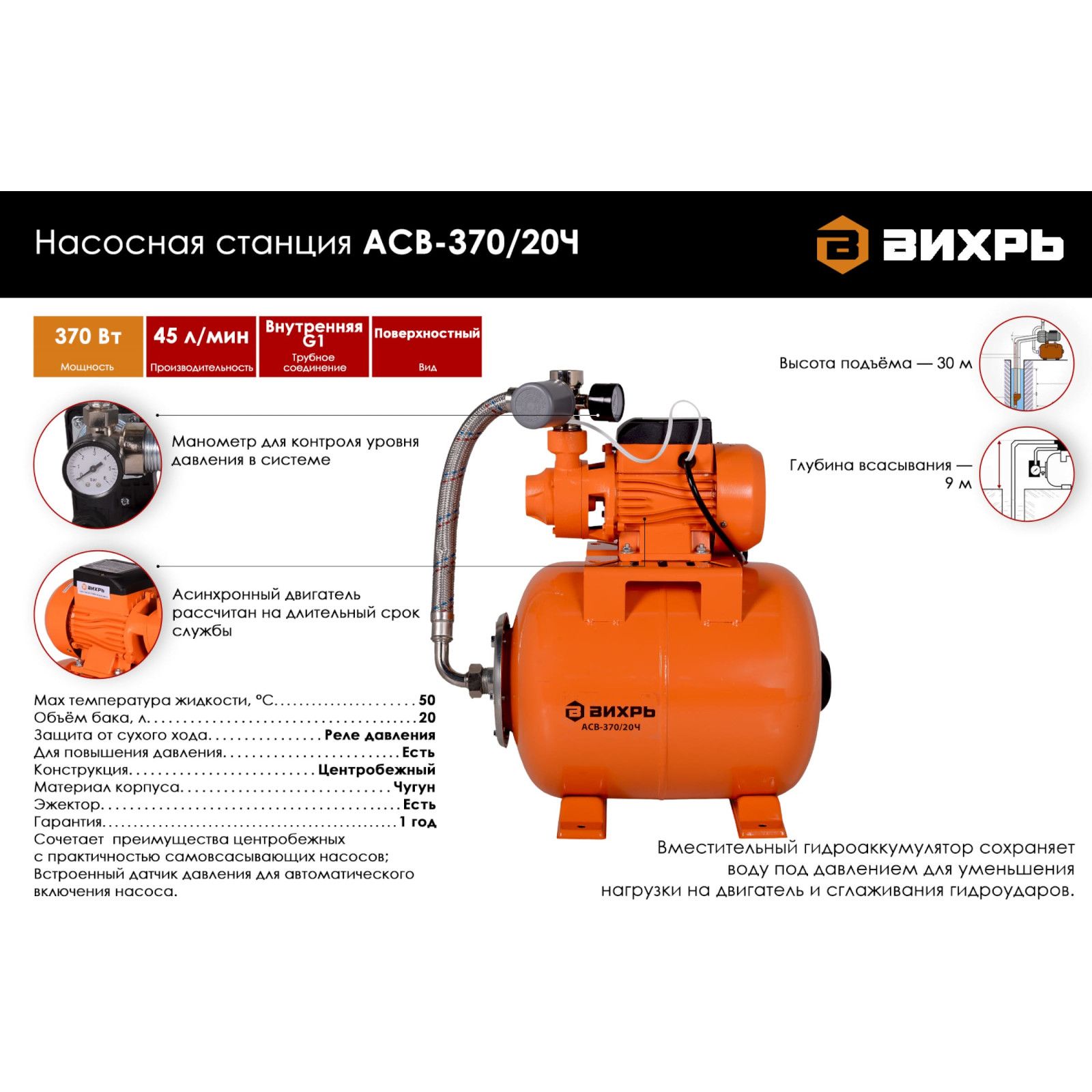

Насосная станция ВИХРЬ АСВ-370/20Ч
предназначена для бесперебойного водоснабжения в автоматическом режиме, коттеджей, дач, ферм и других потребителей. Данная модель поддерживает необходимое давление в системе водоснабжения, самостоятельно включаясь и отключаясь по мере расходования воды потребителями. АСВ-370/20Ч обладает мощностью 370 Вт, максимальная глубина всасывания 9 метров, максимальная подача воды 45 литров в минуту, максимальный напор 30 метров. Емкость гидроаккумулятора составляет 20 литров.

Технические характеристики

Мощность:	370 Вт
Объем гидроаккумулятора:	20 литров
Максимальная глубина всасывания:	9 метров
Высота подъема воды:	30 метров
Производительность:	45 л/мин
Диаметр входного отверстия:	1 дюйм
Диаметр входного отверстия:	1 дюйм
Максимальное количество включений в час:	20
Допустимая концентрация твердых частиц:	150 г/м3
Температура воды:	0…+50 °С
Напряжение:	220…230 В
Частота:	50 Гц
Тип насоса:	поверхностный
Защита от сухого хода:	нет
Материал корпуса насоса:	чугун
Тип электродвигателя:	асинхронный, однофазный
Потребляемый ток:	1,7 А
Класс защиты:	IP44
Гарантийный срок эксплуатации:	12 месяцев

Принцип работы АСВ-370/20Ч

Реле давления насосной станции включает насос при снижении давления воды до уровня 1,5 бар, и выключает его при достижении давления до уровня 3,0 бар. Значения давления включения и отключения электронасоса являются заводской настройкой и оптимальны для запорной арматуры, а также для посудомоечной, стиральной машин и др.техники.

Электродвигатель насосной станции ВИХРЬ АСВ-370/20Ч асинхронный, однофазный с короткозамкнутым ротором. Насос со встроенным эжектором сочетает преимущества центробежных с практичностью самовсасывающих насосов. Корпус насосной части изготовлен из стеклонаполненого полипропилена с закладными элементами из латуни для жесткости, а также чугуна и нержавеющей стали. Для исключения износа резьбовых соединений входное и выходное отверстия имеют металлическую резьбу. Гидроаккумулятор агрегата служит для аккумулирования воды под давлением и сглаживания гидроударов. Он состоит из стального резервуара со сменной мембраной и имеет пневмоклапан для закачивания сжатого воздуха.

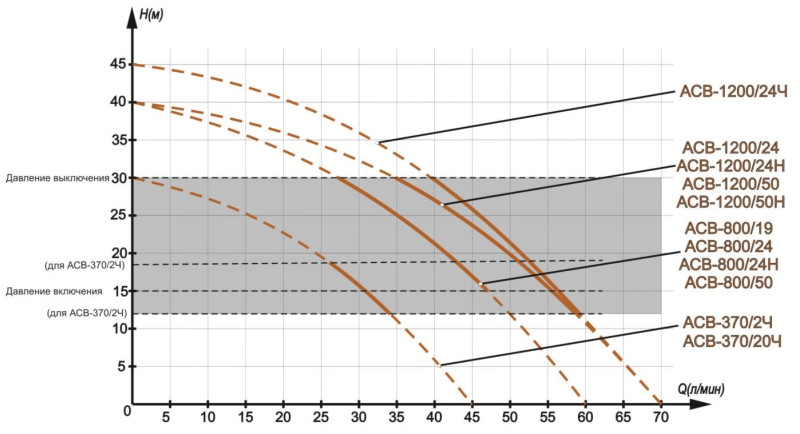

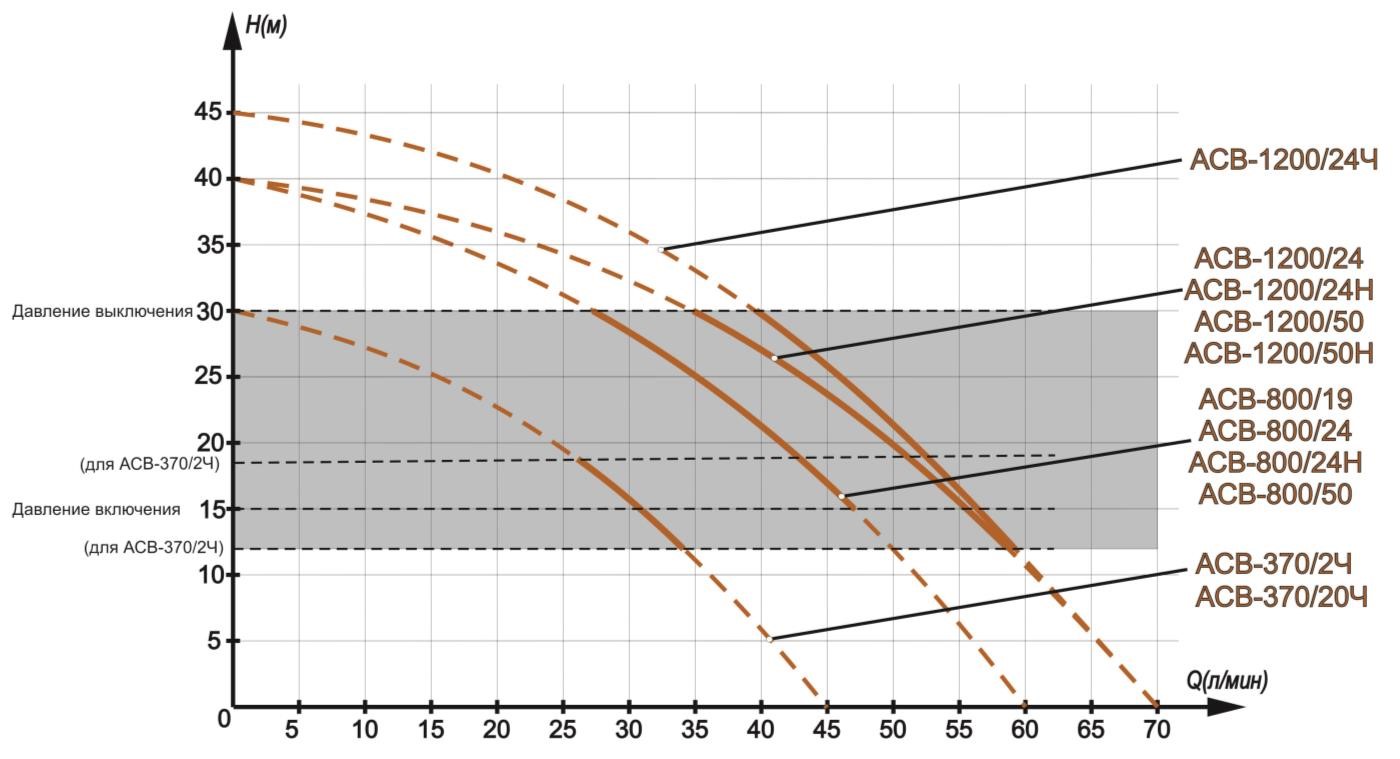

График напорных характеристик

Преимущества

Встроенный внутренний эжектор с системой труб Вентури позволяет перекачивать воду с меньшими, по сравнению с обычными центробежными насосами, требованиями к чистой воде и наличию в ней растворенных газов, а также обеспечивает функцию самовсасывания.
Наличие тепловой защиты, при сбое с подачей воды или длительного использования на максимальной нагрузке защитная автоматика обесточит насос.
Автоматическое включение и выключение станции.
Наличие металлической резьбы на входном и выходном отверстиях.
Специальные крепления насосной станции для дополнительной устойчивости.

Комплектация

Насосная станция:	1 шт
Паспорт:	1 шт
Упаковка:	1 шт

Документация

Компания ВИХРЬ выражает Вам огромную признательность за Ваш выбор.
Мы делаем все возможное, чтобы наше оборудование удовлетворяло Вашим потребностям, а качество соответствовало лучшим мировым образцам.
Производитель устанавливает официальный срок службы на насосную станцию 5 лет, при условии соблюдения правил эксплуатации.

PATRIOT PW 850-24 P (850 Вт) недорогая станция с высокой производительностью

Если сравнивать насосную станцию Patriot с лидерами рейтинга, то по производительности она может конкурировать с ними. При этом стоимость Patriot на порядок ниже. Удешевить прибор удалось за счет замены дорогого металла пластиком не в ущерб качеству сборки. В результате вес относительно небольшой, что делает ее транспортабельной. В остальном модель мало чем отличается от аналогичного насосного оборудования.

Глубина всасывания составляет стандартные 7 м, гидроаккумулятора хватает на 2 человек. Прибор чутко реагирует на все настройки. Отмечается, что станция шумновата. Чтобы исключить вибрацию, рекомендуют закрепить оборудование на основании с помощью шурупов.

За:

недорогая;
производительная;
вместительный бак.

Против:

пластиковый корпус;
шумная.

2 Основной модельный ряд скважинных моделей Вихрь

Покупателям российский производитель предлагает широкий ассортимент насосных устройств под различные параметры скважины. Среди наиболее востребованных моделей серии выделяются:

СН 50;
СН 50Н;
СН 60 В;
СН 90 В;
СН 100 В;
СН 135.

Модель СН 50 представляет собой вихревой скважинный прибор с расположением впускных отверстий в верхней части корпуса. Изготовлен аппарат из нержавеющей стали, а сечение корпуса позволяет монтировать СН 50 в скважину с минимальным диаметром 100 мм. Забор жидкости производится с глубины до 50 м. Работает модель на основе двигатель, мощность которого составляет 750 Вт. За минуту такой агрегат способен перекачивать до 40 л жидкости.

Описание модели СН 50 Н фактически совпадает с предыдущей моделью. Разница заключается в том, что центробежный аппарат СН 50 Н, оборудован нижним забором воды. Технические характеристики устройства имею следующие значения:

максимальная производительность модели составляет 3600 л/час;
подъем жидкости осуществляется с глубины до 50 м;
минимальное сечение источника составляет 100 мм;
максимальная температура перекачиваемой жидкости – 35 градусов.

С помощью скважинного насоса Вихрь СН 60В производится забор воды из скважин с минимальным сечением 75 мм. Корпус центробежного прибора выполнен из нержавеющей стали, а рабочее колесо изготавливается из прочного пластика. Применяется как для подачи жидкости в домашний водопровод, так и для полива сада или огорода. Всасывание жидкости производится в районе разделения корпуса на моторную и рабочую камеру (в средней части). На верхней крышке корпуса расположены проушины под трос, которым СН 60В фиксируется в оголовье водоема. Технические характеристики имеют следующий вид:

напорная характеристика устройства составляет 50 м;
содержание абразивов в жидкости не более 40 гр/куб. м;
объем перекачиваемой жидкости за час – 3000 л;
мощность мотора – 800 Вт.

Комплектация скважинного насоса Вихрь СН 90В дополнена теромреле и обратным клапаном, который предотвращает попадание воды назад в устройство после его отключения. Устройство относится к винтовым моделям и подходит для работы с чистой водой. Минимальный диаметр скважины, в которую монтируется аппарат, составляет 100 мм.

Скважинный насос Вихрь ДН-550Н

Основные рабочие характеристики скважинного насоса Вихрь СН 90b:

высота подъема жидкости составляет 90 м;
производительность аппарата – 1500 л/час;
мощность мотора отличается максимальным показателем 550 Вт;
переходник под трубопровод имеет сечение 1 дюйм.

Вода в винтовом насосе Вихрь СН 100В всасывается через отверстия в верхней части корпуса. Винтовой рабочий механизм позволяет работать исключительно с чистой жидкостью. Как и в предыдущих вариантах, корпус выполнен из нержавеющей стали. Крышка аппарата оснащена проушинами для троса. Производительный двигатель с мощностью 1100 Вт отличается классом защиты ipx8. Рабочие характеристики модели имеют следующий вид:

максимальный показатель производительности агрегата составляет 2400 л/час;
напорная характеристика отличается значением 100 м;
устройство во время работы способно погружаться на 60 м в толщу воды;
вес аппарата составляет 13 кг.

Наиболее производительной моделью серии является Вихрь СН 135. Прибор относится к центробежному типу насосов. Помимо скважины, аппарат может монтироваться в открытые водоемы, резервуары, шахтные колодцы. Чувствительные узлы аппарата перекачивают жидкость с содержанием абразивных частиц до 40 г/куб. м. Корпус аппарата сделан из стали, а материал рабочего колеса представляет собой плотный полимерный сплав.

Вибрационный насос Вихрь ВН-15В

На прибор установлен двигатель, мощность которого составляет 1800 Вт. Данный силовой агрегат является наиболее мощным в линейке и обеспечивает производительность до 5700 л/час. При этом температура жидкости не должна превышать 35 градусов, так как мотор начинает перегреваться. В такой модели высота подачи жидкости составляет 135 м, а сам насос углубляется в толщу жидкости на 60 м. Забор воды производится всасывающими отверстиями в центральной части корпуса. Минимальное сечение скважины для аппарата составляет 102 мм.

Сергей, 48 лет, Воронеж:

Петр, 30 лет, Полтава:

Установка и ремонт насосной станции

Насосная станция своими руками вполне может быть установлена.

Лучше всего размещать оборудование в подвале частного дома. Таким образом, оно не будет никому мешать, а также будет защищено от непредвиденных погодных условий. Также можно установить насосную станцию в скважине, которая используется для водоснабжения дома. В таком случае необходимо установить оборудование в кессоне.
Первым делом соберите эжектор.
В нижнем его секторе установите фильтр. Он должен быть сетчатым.
Смонтируйте все сгоны, не забывая о герметичности, которой легко достигнуть с помощью уплотнителей. Далее выройте траншеи, в которые будут уложены трубы. Смонтируйте насосную станцию к водопроводным коммуникациям.
Эжектор станции при этом опускается в скважину или колодец на нужную глубину.
Обязательно утеплите насосную станцию, так как это продлит срок ее эксплуатации в случае наступления перепадов температур.

Ремонт насосных станций для дома также требует отдельного внимания. Чтобы знать, как именно проводить ремонт, стоит знать определенные виды поломок и их проявления:

Среди распространенных поломок является тот случай, когда насосная станция работает, а вода не поступает. В таком случае может быть нарушена герметичность, и тогда нужен ремонт, то есть работы по ее восстановлению. Также причиной такой неполадки может быть отсутствие воды в системе либо не исправность обратного клапана.
Также неполадки могут выражаться в том, что оборудование работает рывками. В таком случае может понадобиться ремонт бака, который скорее всего поврежден. Именно это снижает давление, что приводит к частым включениям насоса. Этот вопрос серьезный, так как частые подключения и отключения насосной системы ведут к ее изнашиванию. А это может спровоцировать дополнительный ремонт. Вполне возможно, что потребуется замена внутренней мембраны.
Также насос может начать работать без отключения. Это указывает на то, что проблемы с реле давления. Ремонт его заключается в замене пружинок либо прочистке, так как часто реле просто загрязняется и начинает барахлить.

В целом обслуживание насосной станции предполагает слежение за работой устройства и его утеплением. Отзывы владельцев показывают, что это не очень сложно.

Обустройство повысительных станций

Комплектация оборудования, и схемы его компоновки на повысительных насосных станциях, прежде всего, зависят от конструкции подводящих трубопроводов, к которым они должны будут подключаться. Станция подкачки, входящая в систему напорного трубопровода, по всем параметрам похожа на обычную насосную станцию II подъёма, которую вы видите на фото снизу.Итак:

Её функция проста: насосные агрегаты забирают воду из трубопровода с низким напором, повышают его до расчётного показателя, и подают в трубопровод высокого давления. В таких системах используется коллекторная схема подключения.
Оба коллектора (один высоконапорный, а другой низконапорный) располагают в том же здании, где установлена и сама насосная станция. Трубопроводы диаметром 150 мм укладывают чуть ниже уровня пола, в специально обустроенных кирпичных каналах или бетонных лотках.

Водопроводная станция II подъёма

Необходимость использования повысительных насосных станций, возникает не только в водоснабжении, когда при недостаточном давлении в подающем трубопроводе, большая часть пользователей может оставаться практически без воды.
Они так же устанавливаются и в канализационных системах — там проблемой может стать застой фекальных вод, которые необходимо вовремя отводить коллектор. В зависимости от назначения, все станции подразделяются на водопроводные, и станции водоотведения.
По расположению в общей цепочке схемы, все они классифицируются, как станции I, II, III подъёма (количество подъёмов может быть и больше), а так же циркуляционные и повысительные. Повысительные станции никогда не бывают станциями I подъёма, которые питаются непосредственно от водозабора. Они устанавливаются на трассе трубопровода, или перед непосредственным вводом в объект водопотребления.
Так как повысительные станции берут воду из трубопровода, а не из резервуара, регулировать самостоятельно подачу они не могут — но это в водопроводных системах. Что касается станций водоотведения, то их основной задачей является подача сточных вод к очистным сооружениям, либо их перекачка из одного канализационного бассейна в другой.
Когда рельеф местности не позволяет спроектировать самотечную канализацию, приходится решать вопрос со строительством напорного трубопровода.

Повысительная станция в ливневой канализационной системе

В таких случаях, без повысительной станции тоже не обойтись, так как при транспортировке стоков давление в трубах постепенно уменьшается. В коллекторных системах, станция забирает воду из накопительной ёмкости.Туда она, чаще всего, попадает самотёком, а затем, под давлением, подаётся в напорный трубопровод. По такому принципу работают, например, ливневые канализации.

При проектировании насосных станций должно быть учтено множество нюансов

Виды и мощности оборудования, а так же его компоновка, должны соответствовать реальным условиям эксплуатации — в том числе учитывать и возрастающие объёмы водопотребления.
Очень важно, чтобы была предусмотрена возможность увеличения напора и подачи, а также вероятность модернизации в будущем.

Наиболее важной задачей для такого сооружения, является обеспечение бесперебойного режима эксплуатации, а так же комфортной работы обслуживающего персонала (см. Машинист насосных установок: требования ЕТКС). В конечном итоге, соблюдение всех этих требований способствует: как уменьшению себестоимости сооружения, так и снижению затрат при его эксплуатации

Преимущества и недостатки

Насосное оборудование Вихрь заслужило репутацию доступного, проверенного, трудоспособного, благодаря таким преимуществам:

разумный расход электроэнергии, что немаловажно для большинства семей;
наличие автоматической поддержки давления;
асинхронный двигатель в каждой станции, который отличается повышенной устойчивостью к износу;
встроенный эжектор;
прочность рабочего колеса, его устойчивость к абразивным примесям в воде. Станции Вихрь понятны в эксплуатации, имеют небольшой вес, проявляют умеренный шум в работе

Дополнительное преимущество — постоянное наличие запчастей (ремкомплекта) на рынке в случае необходимости проведения ремонтных работ. На станции Вихрь изготовитель дает гарантию год

Станции Вихрь понятны в эксплуатации, имеют небольшой вес, проявляют умеренный шум в работе. Дополнительное преимущество — постоянное наличие запчастей (ремкомплекта) на рынке в случае необходимости проведения ремонтных работ. На станции Вихрь изготовитель дает гарантию год.

Относительным минусом некоторые мастера считают российское производство. Но станции Вихрь не один год доказывают, что отечественная продукция не хуже европейской.

Как выбрать насосную станцию Вихрь

Особенности эксплуатации и обслуживания

Конструктивные особенности оборудования

2 Конструктивные особенности дренажных устройств Вихрь

2.1 Принцип работы дренажного аппарата Вихрь
