По какому принципу работают насосные станции Вило

Монтаж дополнительного оборудования и его подключение

Обычно радиаторные системы закрытого или открытого типа с одним котлом оснащаются одним циркуляционным насосом. Более сложные схемы нуждаются в дополнительных аппаратах по перекачке воды.

Речь идет о таких случаях:

• Частный дом отапливается больше, чем одной котельной установкой.
• Обвязка котла не имеет буферной емкости.
• В состав отопительного контура входит несколько ответвлений для обслуживания различных приборов – батарей, теплых полов, бойлера косвенного нагрева и пр.
• Если применяется гидравлический разделитель.
• Организовывается подача воды для теплых полов.

Отдельного упоминания заслуживают схемы отопления повышенной сложности с несколькими контурами: они обычно применяются в больших коттеджах на 2-4 этажа. В этом случае может понадобиться от 3 до 8 насосов для подачи теплоносителя на каждый этаж, и к разным отопительным приборам. Схема отопления с двумя насосами используется в тех случаях, когда в доме имеется два водяных пола. В некоторых случаях подключение насоса в систему отопления частного дома не требуется вовсе, т.к. большая часть электрических и газовых котлов настенного типа имеют собственные перекачивающие аппараты.

Коротко о компании Вило

Группа WILO — это ведущий мировой производитель насосного оборудования, используемого в быту, коммунальной сфере и промышленности. Компании была создана еще в 1872 году, когда ее основатель Луи Аплэндер начал производить скобяные изделия.

На данный момент WILO является лидером в области цифровых инноваций. Компания выгодно отличается от конкурентов высокоэффективными и энергосберегающими решениями, что позволяет ей выпускать качественное оборудование по немецким стандартам. Сейчас предприятия этой компании открыты по всему миру, их количество достигает 60.

На отечественном рынке функционирует подразделение «ВИЛО РУС», основанное в 1997 году. Сейчас в его состав входят 30 филиалов. В 2016 году открылся собственный сервисный центр, который специализируется на ремонте оборудования WILO.

Семейство BAC

Данная линейка представляет насосы, работающие с «сухим» ротором. Это одноступенчатый центробежный агрегат, который может использоваться как циркуляционный. Такие модели, в частности, применяют в оснащении жилых домов, а также объектов промышленной инфраструктуры и сельского хозяйства. Рабочей средой может выступать и холодная, и горячая вода. Поскольку насос циркуляционный для отопления Wilo в исполнении BAC не предусматривает возможность пассивной смазки рабочим носителем, то следует изначально готовиться к регулярному техобслуживанию. Правда, если речь идет о перекачивании чистой воды, то перечень таких мероприятий может ограничиваться проверкой соединений и технико-эксплуатационных параметров.

Сфера применения

Поскольку под брендом Вило производятся насосы самых разных назначений и мощностей, сфера использования оборудования также весьма разнообразна. Это:

• Отопление — замкнутые контуры в принудительных системах.
• Водоснабжение – обслуживание частных домов, скважин.
• Канализация – отток сточных жидкостей из строений, расположенных вдали от центральной ветви канализации, осушение выгребных ям.
• Ливневая канализация – откачка грунтовых вод, осушение подвалов и погребов в паводок.
• Строительство – работа с техническими, загрязнёнными водами на строительных площадках.
• Приусадебное хозяйство – полив из колодца, скважины, ближайшего пруда и бочек.

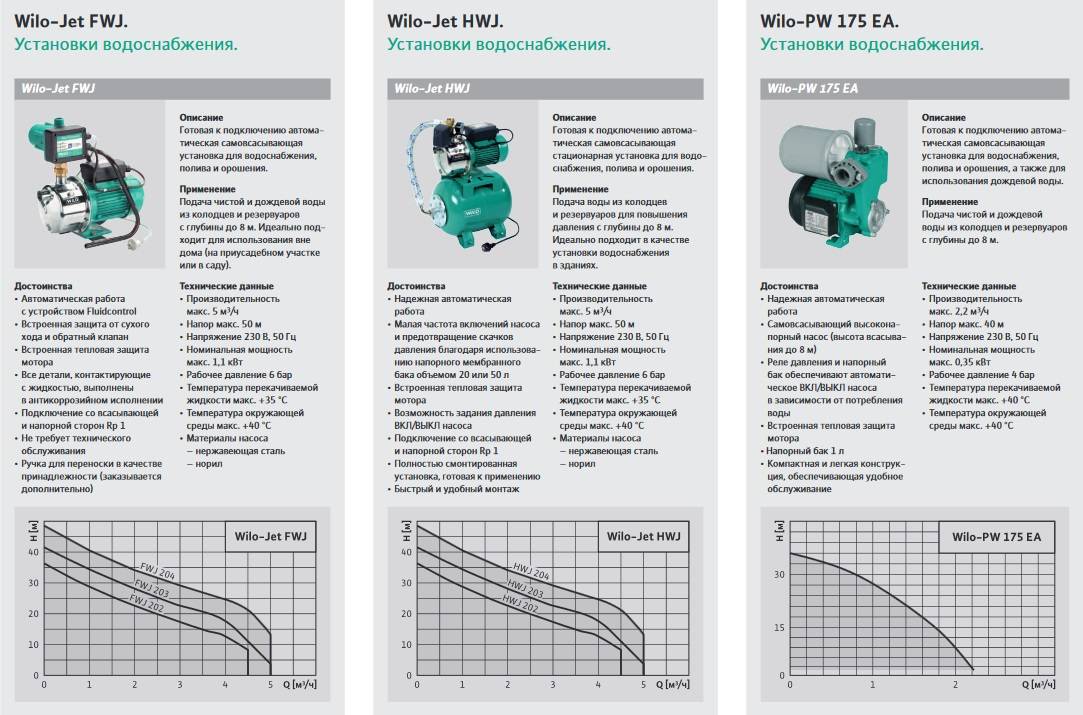

Компания также выпускает насосные станции и дополнительные аксессуары к насосам.

Достоинства устройств

Благодаря особым свойствам насоса Wilo значительно возрастает коэффициент полезного действия системы отопления. При этом можно применять тонкие трубы, что, в свою очередь, способствует уменьшению затрат на материал и топливо. Также при использовании насоса уменьшается объем углекислого газа, который выбрасывается в атмосферу, а ежесуточное потребление электрической энергии — не более 250 Вт.

У насосов Вило есть множество положительных свойств.

Во время работы рабочая часть насоса постоянно омывается перекачиваемой жидкостью, благодаря чему отсутствует необходимость в проведении регулярного технического обслуживания агрегата

Самые важные из них следующие:

1. После испарения воды отсутствуют тепловые потери.
2. Работой системы можно управлять автоматически. У устройства есть жидкокристаллический экран, встроенный термостат и другие элементы, позволяющие осуществлять контроль. Можно также вручную переключать скорость вращения рабочего вала.
3. По сравнению со многими циркуляционными насосами других марок, устройства Wilo довольно компактны и поэтому не занимают много места.
4. У мотора и ротора есть система многоступенчатой защиты, которая способствует предотвращению выхода из строя по причине резких скачков напряжения в электросети.
5. Мотор работает бесшумно, благодаря чему устанавливать устройство можно в жилых домах.

Применяются насосы Wilo в небольших помещениях площадью в несколько сотен квадратных метров. Подбор проводится по таким параметрам, как мощность, объем циркулируемой воды, площадь помещения и высота напора. Последний параметр является самым важным.

Как отличить оригинальный насос от подделки, вы сможете увидеть в следующем видео:

Сфера применения

Поскольку под брендом Вило производятся насосы самых разных назначений и мощностей, сфера использования оборудования также весьма разнообразна. Это:

• Отопление – замкнутые контуры в принудительных системах.
• Водоснабжение – обслуживание частных домов, скважин.
• Канализация – отток сточных жидкостей из строений, расположенных вдали от центральной ветви канализации, осушение выгребных ям.
• Ливневая канализация – откачка грунтовых вод, осушение подвалов и погребов в паводок.
• Строительство – работа с техническими, загрязнёнными водами на строительных площадках.
• Приусадебное хозяйство – полив из колодца, скважины, ближайшего пруда и бочек.

Компания также выпускает насосные станции и дополнительные аксессуары к насосам.

Распространенная маркировка

При выборе насоса марки Wilo следует обращать внимание на буквенные и цифровые обозначения, которые идут после основной части названия. Каждое из буквенных обозначений указывает на тип продукции, а цифры в маркировке товара говорят о его наиболее важных характеристиках. С помощью одного переключателя скоростей происходит управление работой насоса

С помощью одного переключателя скоростей происходит управление работой насоса

Например:

• если в названии прибора указано слово «Drain», значит, он предназначен для использования в дренажной системе;
• устройства, в маркировке которых присутствуют слова — «TWU» или «Sub TWU» рассчитаны на применение в скважинах;
• если в названии присутствует слово «Drainlift» или две заглавные буквы — «KH», значит, оборудование годится к применению в канализации;
• приборы с буквосочетаниями «RS» и «RSD» являются циркуляционными, и именно они используются в системах отопления.

Допустим, на купленном только что циркуляционном насосе указано — «Star-RS 25/7». По этому обозначению сразу можно понять, что это прибор, который рассчитан на присоединение к трубам шириной 25 мм, а высота его напора — 7 м.

Наибольшей популярностью сегодня пользуются устройства Wilo Star RS и Wilo TOP-S. Насосы Wilo TOP-S могут иметь резьбовое или фланцевое соединение. У каждого из них имеются несколько вариантов частоты вращения. Использовать их можно не только в отопительных системах, но также в системах кондиционирования.

Устойчивый к токам блокировки мотор, обеспечивает надежность и безопасность работы насоса

Например, если насос маркируется «Wilo TOP-S 40 10», можно только по одним цифрам сразу понять, что технические характеристики этого циркуляционного насоса для отопления Wilo :

• ширина патрубков для присоединения к системе — 40 мм;
• наименьшая высота напора при нулевом расходе — 10 м.

При производстве насосов Wilo применяются исключительно материалы, обладающие особой прочностью, способные противостоять коррозии и другим негативным воздействиям. Чаще всего в роли таких материалов выступают чугун, металлографит, сталь с антикоррозийным свойством, а также современные полимеры. Следовательно, приобретая одно из таких устройств, можно не сомневаться в том, что оно прослужит долго при правильном использовании.

Как подобрать насос для отопления частного дома

Wilo,как насос для отопления частного дома, используются владельцами повсеместно. Подбор насоса на самом деле дело достаточно тонкое и конечно необходимо учитывать все мелочи. Нужно посчитать длину магистрали, учесть количество радиаторов, не забыть про тепло потери и многое другое. Вообще, как правило проект отопительной системы рассчитывается на этапе строительства дома и доверить подобный расчет лучше грамотному специалисту. Кроме того на официальном сайте производителя Wilo, Вам сможет помочь онлайн-программа подбора насосов – вило селект.

Расчет насоса Wilo

Тем не менее мы конечно можем дать несколько ориентировочных рекомендаций. Для изначальных расчетов необходимо посчитать отапливаемую площадь, и определиться с покупкой котла достаточной мощности. Достаточно грубо, “на глаз”, необходимая мощность котла, рассчитывается исходя из 1 кВт на 100 метров квадратных.

Посчитав мощность котла, не трудно будет узнать расход нашего насоса по формуле: Q=N/(t2-t1)  , где Q необходимый нам для подбора насоса расход в м.куб./ч; N – мощность нашего выбранного котла в ваттах; t2 – температура воды в на выходе из котла; t1 – температура воды на входе в котел.

Далее нам нужно определить по гидравлической кривой(которая прилагается ко всем насосам) необходимый нам напор. Если Вы все сделали правильно, то с большой долей уверенности можно сказать, что ваша система будет работать исправно. Не стоит забывать, что насосы Вило поставляются тремя скоростями, так что по месту можно будет немного скорректировать его работу.При частотном регулирование, это будет сделать еще проще.

Особенности и сферы эксплуатации насосов «Wilo»

• износостойкие детали;
• автоматизированный процесс сборки и контроля за качеством;
• сертифицированность готовой продукции;
• развитая сеть сервисных центров, охватывающая всю Евразию;
• энерго- и ресурсоэффективность;
• возможность ремонта своими руками;
• экологичность.

 Применение насосов «Вило» в:

• отопительных контурах;
• питьевом и коммунально-бытовом водоснабжении;
• удалении сточных вод;
• дренаже жилых и производственных помещений;
• строительной отрасли;
• ирригационных целях.

Классификация насосов «Wilo»

Все многообразие насосных установок от данного бренда по целевому предназначению делится на несколько групп:

• циркуляционная техника – монтируется в отопительные контуры, системы кондиционирования. Служит для повышения теплоотдачи за счет ускорения перемещения теплоносителя;
• скважинные агрегаты — насосы «Вило», рассчитанные на погружение в подземные источники различной глубины;
• дренажные насосы, которые работают с водой различной степени загрязненности. Производят осушение затопленных подвалов, выгребных ям и пр.;
• фекальные агрегаты – в отличие от предыдущего класса, легко пропускают сквозь твердые и полужидкие частицы, и в зависимости от модели – еще и измельчают до определенной фракции. Идеальное решение для заилившихся колодцев, септиков, канализационных узлов;
• повысительное оборудование – за счет увеличения давления в водопроводном контуре (обычно для холодной воды) повышает напор воды.

Рассмотрим некоторые известные модификации насосов «Вило» и их характеристики.

Какую ставить скорость на насосе отопления при малой мощности котла

Регулировка мощности циркуляционного насоса, как правило, проводится с целью повысить или, наоборот, снизить его производительность. Чем выше его скорость, тем быстрее горячая вода проходит по трубам и тем больше тепла она отдаёт. В свою очередь, чем она ниже, тем медленнее жидкость проходит по системе, быстрее остывает и соответственно теплоотдача будет меньше.

Минимальную мощность отопительного оборудования устанавливают преимущественно весной. В это время на улице уже довольно тепло, но сам дом прогревается недостаточно и есть необходимость в небольшом подогреве помещения.

Скоростные режимы насосов могут отличаться в зависимости от модели и комплектации. В среднем минимальный показатель составляет 30—35 л/мин, максимальный — 80—90 л/мин.

Для чего нужно проверять настройки

Чтобы удостовериться в максимальной производительности прибора перед началом эксплуатации рекомендуется проверить его настройки. Делается это, как правило, по двум параметрам.

Шумоизоляция. Существует несколько причин, по которым отопительный прибор может издавать сильный шум:

• неправильный монтаж;
• воздух в трубах;
• перепады напряжения;
• неисправность устройства.

Чтобы избежать этих проблем установку лучше доверить мастеру, который проведёт комплексную диагностику, убедится в правильности монтажа и функциональности аппарата.

Равномерный обогрев. Главной причиной неравномерного обогрева радиаторов является недостаточная мощность. Невысокая скорость способствует быстрому остыванию воды, в результате чего тепло просто не доходит в конец системы.

К аналогичной проблеме приводит также завоздушенность или неправильно подобранный режим терморегулятора. Может повлиять на производительность прибора и неправильный монтаж. Особенно это касается алюминиевых и биметаллических батарей, которые должны быть установлены максимально ровно.

Технические характеристики

Прежде всего основными техническими характеристиками любых насосов является:

1. Объем перекачиваемой среды за час;
2. Напор или величина, на которую может быть поднято давление;
3. Назначение насоса – для каких целей он предназначен;
4. На каком напряжении может работать агрегат одно или трехфазное подключение электродвигателя;
5. По типу соединения – могут быть с фланцевым или резьбовым соединением.

Самими распространенными насосами марки Wilo, предназначенными для систем отопления в небольших производственных помещениях, жилых домах и квартирах являются:

Wilo Star-RS – выпускаются в трех модификациях, предназначены для систем отопления и выпускаются с блоком регулировки скорости подачи перекачиваемой жидкости. В зависимости от серии могут перекачивать объем от 2 до 5 м3/час, при этом напор может быть от 0,2 до 0,6 атмосфер, тип исполнения – с мокрым ротором, соединение резьбовое;

Wilo-TOP-RL – практически идентичен предшествующему насосу, отличается большими показателя производительности. Объем перекачиваемой жидкости от 6 до 9 м3/час, напор от 0,4 до 0,77 атмосфер. Тип исполнения – с мокрым ротором, соединение резьбовое;

Wilo-ВL – отличается от предыдущих насосов большей производительностью от 5 до 60 м3/час, напор от 0,6 до 1,6 атмосфер. Тип исполнения – с мокрым ротором, соединение резьбовое или фланцевое.

Конструктивные особенности

Продукция немецких производителей может работать очень долго без технического обслуживания. А все потому, что при ее изготовлении используются прочные и надежные материалы. Так, например, корпус изделия выполнен из прочного серого чугуна. Внутри него расположен вал из нержавеющей стали. Он крепится при помощи подшипников, выполненных из графита. Скорость подачи жидкости имеет трехступенчатую регулировку. При этом максимально возможные параметры температуры теплоносителя могут достигать +110 градусов по Цельсию. В промышленных моделях этот потолок может увеличиваться.

Обратите внимание! Описываемый насос рассчитан и на очень высокое рабочее давление. Стандартные изделия, используемые в быту, способны выдержать давление в 10 Бар. Промышленные образцы в специальном исполнении выдерживают давление в 16 Бар

Промышленные образцы в специальном исполнении выдерживают давление в 16 Бар.

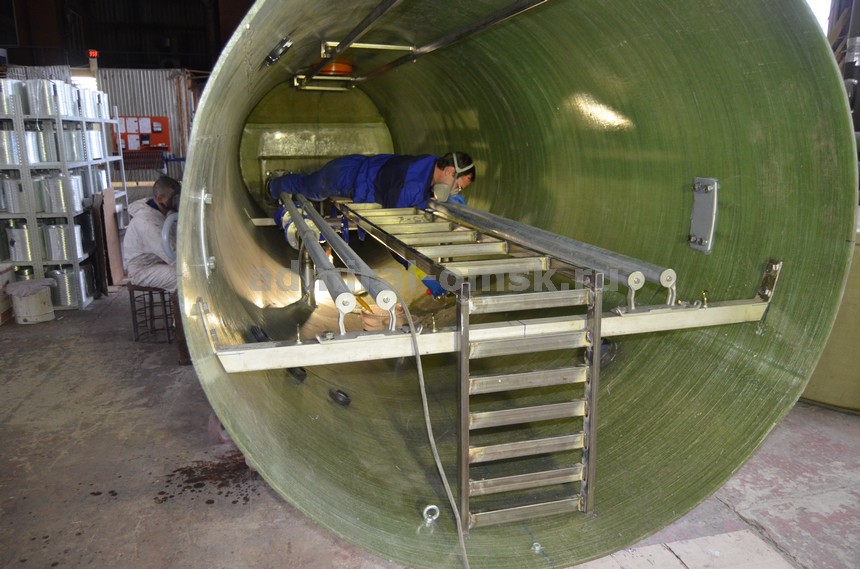

Назначение и комплектация канализационных насосных станций Wilo

Как правило, канализационные насосные станции Wilo монтируют для перекачки стоков промышленного и бытового назначения, дренажа и водоотлива в ливневой канализации. Насосные станции поставляются в виде полностью готовых к эксплуатации решений. Широкий модельный ряд канализационных станций позволяет удовлетворить потребности заказчиков и обеспечить оперативный запуск комплекса в работу. При установке шахтного варианта возможно применение насосной станции как в напорной, так и в безнапорной системе канализации.

В зависимости от назначения и мощности, в комплектность канализационной насосной станции Wilo могут входить следующие элементы:

1. Погружные насосные агрегаты в количестве от одного до трех штук;
2. Обвязка трубопроводов;
3. Управляющий модуль;
4. Резаки для измельчения крупного мусора;
5. Фланцевые колена и направляющие для осуществления установки и демонтажа агрегатов.

Совет 3 Как подключить теплые полы к котлу

Самый экономный и удобный вариант теплых полов – водяные полы с подключением к котлу

. Такая система позволяет сэкономить большое количество электроэнергии и дает возможность самостоятельно регулировать температуру обогрева. Кроме того, ее проще монтировать.

• — настенный котел для теплых полов;
• — коллекторный шкаф;
• — запорные вентили;
• — компрессионные фитинги;
• — циркуляционный насос;
• — термостат (желательно, хотя не обязательно).

Установку теплых полов произведите в песчано-цементную стяжку. Для этого подготовьте все комплектующие системы. Снимите существующую стяжку и распределите все элементы теплых полов по той площади, где планируется их монтаж.

Затем навесьте в удобном месте котел для теплых полов – так, чтобы петли водяных труб шли от коллектора. Если вы устанавливаете полы в собственном доме, то оборудование целесообразно размещать в специально отведенном помещении. По поводу монтажа котла в квартире лучше проконсультироваться с опытным мастером.

Установите коллекторный шкаф. Его задача – осуществлять оборот воды в трубах и совмещать отопление пола с прочим домашним отоплением.

Заведите подающую и возвратную трубы в установленный коллекторный шкаф. Первая будет подавать горячую воду в водяные полы. вторая – забирать охлажденную жидкость и возвращать ее обратно в котел. На каждую трубу установите запорный вентиль, чтобы можно было в случае необходимости перекрывать воду.

С помощью компрессионного фитинга соедините трубу от котла с металлическим вентилем, а к вентилю подключите вход коллектора. Фитингами соедините с коллектором контуры теплого пола.

В коллекторе установите циркуляционный насос, предназначенный для непрерывного прогона воды. Он монтируется на подающей трубе. Лучше приобрести насос с термостатом. что позволит регулировать температуру нагрева пола.

После этого включайте систему, проверьте ее работу.

Окончательный монтаж теплых полов производится только после того, как будет проверена работа системы отопления. Она должна функционировать минимум 10-12 часов. И, если все будет в порядке, производится укладка поверхности пола над трубами. В противном случае есть риск затопить собственный дом из-за мелкой ошибки. Если трубы уложены в песчано-цементную стяжку, включать систему можно лишь после того, как раствор полностью застынет.

Чтобы избежать проблем с подключением множества всевозможных регулирующих устройств, можно приобрести насосный смесительный контур для настенных котлов, который включает в себя циркуляционный насос и практически весь набор оборудования.

• Монтаж водяного теплого пола
• как соединить теплый пол

Распространенная маркировка

При выборе насоса марки Wilo следует обращать внимание на буквенные и цифровые обозначения, которые идут после основной части названия. Каждое из буквенных обозначений указывает на тип продукции, а цифры в маркировке товара говорят о его наиболее важных характеристиках. С помощью одного переключателя скоростей происходит управление работой насоса

С помощью одного переключателя скоростей происходит управление работой насоса

Например:

• если в названии прибора указано слово «Drain», значит, он предназначен для использования в дренажной системе;
• устройства, в маркировке которых присутствуют слова — «TWU» или «Sub TWU» рассчитаны на применение в скважинах;
• если в названии присутствует слово «Drainlift» или две заглавные буквы — «KH», значит, оборудование годится к применению в канализации;
• приборы с буквосочетаниями «RS» и «RSD» являются циркуляционными, и именно они используются в системах отопления.

Допустим, на купленном только что циркуляционном насосе указано — «Star-RS 25/7». По этому обозначению сразу можно понять, что это прибор, который рассчитан на присоединение к трубам шириной 25 мм, а высота его напора — 7 м.

Наибольшей популярностью сегодня пользуются устройства Wilo Star RS и Wilo TOP-S. Насосы Wilo TOP-S могут иметь резьбовое или фланцевое соединение. У каждого из них имеются несколько вариантов частоты вращения. Использовать их можно не только в отопительных системах, но также в системах кондиционирования.

Например, если насос маркируется «Wilo TOP-S 40 10», можно только по одним цифрам сразу понять, что технические характеристики этого циркуляционного насоса для отопления Wilo :

• ширина патрубков для присоединения к системе — 40 мм;
• наименьшая высота напора при нулевом расходе — 10 м.

При производстве насосов Wilo применяются исключительно материалы, обладающие особой прочностью, способные противостоять коррозии и другим негативным воздействиям. Чаще всего в роли таких материалов выступают чугун, металлографит, сталь с антикоррозийным свойством, а также современные полимеры. Следовательно, приобретая одно из таких устройств, можно не сомневаться в том, что оно прослужит долго при правильном использовании.

Виды циркуляционного оборудования «ВИЛО»

Немало владельцев загородного жилья сталкиваются с проблемой выбора оборудования для эффективного обогрева большой площади — вплоть до нескольких сот квадратных метров. Естественная циркуляция, создаваемая обычным нагревателем, недостаточна, ведь давление в такой системе редко превышает 0,6 МПа.

Решается эта задача двумя способами:

1. Сооружается замкнутая система из коммуникаций большого диаметра. Здесь нужно учесть, что материалы обойдутся недешево.
2. В систему добавляется циркуляционный насос.

Более экономичный вариант — второй. Он позволит добиться улучшения циркуляции теплоносителя в системе, что повысит эффективность обогрева. Современные насосные установки, выпускаемые брендом WILO, бывают двух видов, об особенностях которых пойдет речь далее.

С сухим ротором

Такие устройства применяются в отопительных системах большой протяженности. Между двигателем насоса и ротором размещены уплотнительные кольца, эксплуатация которых рассчитана на 3 года. В ходе работы ротор не контактирует с теплоносителем. Благодаря этому устройство надежно защищено от образования коррозии и практически не требует сервисного обслуживания. Достоинством насосов с сухим ротором является высокий уровень КПД, достигающий 80 %.

Нужно учитывать, что данный вид изделий довольно шумный, поэтому их устанавливают в специально предназначенном помещении

Важно, чтобы в жидкости не было посторонних частиц, которые могут повредить уплотнительные кольца

С мокрым ротором

С помощью таких моделей отапливаются загородные дома, где отопительные системы имеют малую протяженность. Отличительная особенность — наличие ротора и крыльчатки, что необходимо для ускорения движения теплоносителя. Сам ротор вращается в жидкости, которая дополнительно служит охладителем механизма.

При установке таких насосов важно, чтобы их вал располагался в горизонтальной плоскости — только при таких условиях в корпусе всегда будет оставаться вода. Насосы с мокрым ротором имеют следующие достоинства:. Насосы с мокрым ротором имеют следующие достоинства:

Насосы с мокрым ротором имеют следующие достоинства:

• почти не шумят во время работы;
• имеют встроенный механизм переключения скорости вращения ротора;
• являются надежными;
• характеризуются долгим сроком эксплуатации;
• не требуют дополнительного обслуживания;
• легко настраиваются и ремонтируются.

Показатель КПД данных установок не превышает 50 %.

Серия Star-RS

Эта линейка насосов имеет небольшую мощность и подходит для эксплуатации в домах, площадь которых находится в диапазоне 200 – 750 м².

Особенности

Основным преимуществом данной серии является ротор мокрого типа. Он беспрерывно погружается в перекачиваемый энергоноситель, который не дает засыхать графитовым подшипникам. Еще один плюс Star-RS – то, что для производства роторного колеса здесь использован технический полимер.

Этот материал отличается устойчивостью перед воздействием высоких температур, характерных для систем отопления, и не боится их резкого перепада.

Корпус и крепеж

С трубопроводом циркуляционный насос Вило соединяется при помощи резьбы, диаметр которой может отличаться в зависимости от модели. Агрегат имеет чугунный корпус и стальной нержавеющий вал.

Комфортная рабочая среда для такого прибора – это вода или водно-гликолевый состав. Насосы Star-RS для принудительных отопительных систем практически бесшумны. Они быстро перекачивают теплоноситель и потребляют мало электричества.

Преимущества

Большую популярность немецкое оборудование данной серии завоевало благодаря таким преимуществам:

• корпус покрыт антикоррозийным катафорезным составом;
• обороты регулируются при помощи трехступенчатого механического переключателя;
• выносливые металлографитовые подшипники не изнашиваются в условиях агрессивных температур;
• невысокая стоимость.

Условия работы и монтажа

Аппараты для систем отопления серии Star-RS могут работать в температурном режиме +10 +110 °C при давлении до 10 бар, и это дает возможность их использования в кондиционировании.

При монтаже Вило Star-RS должна строго выполняться инструкция производителя, которая гласит о том, что:

• врезка возможна после монтажа и промывки труб от стружки;
• клемная коробка и мотор должны быть надежно защищены от попадания влаги;
• насосная ось должна располагаться строго горизонтально.

Виды насосов марки Wilo

Насосное оборудование фирмы Wilo позволяет значительно улучшить процесс теплоснабжения не только в промышленных масштабах, но и в локальных системах отопления, таких как частное домовладение или квартира.

Сейчас многим известно, что установка насоса в индивидуальную систему отопления с естественной циркуляцией позволяет не только намного улучшить качество отопления, но и еще дополнительно значительно сэкономить на потреблении природного газа или другого вида топлива.

Из всех насосов, которые представляет производитель, особенно большим спросом пользуются модели, предназначенные для работы в системах отопления. Рассмотрим более детально их виды и применение.

Выпускаются насосы двух видов:

• с сухим ротором;
• с мокрым.

В чем же принципиальное отличие?

Насосы с сухим ротором

Первый вид насосов говорит о том, что ротор электродвигателя не находится в контакте с водой. Соединение двигателя с рабочей частью (корпусом) выполнено через специальные уплотнительные кольца, которые не позволяют перекачиваемой жидкости попасть в электропривод.

Можно сказать, что состоит такой перекачивающий агрегат из двух частей: первая часть – это электродвигатель, вторая часть – это корпус, оснащенный двумя патрубками – один нагнетательный, другой всасывающий, также в нем расположено рабочее колесо, которое и осуществляет перекачку.

Эти насосы, как правило, применяются в системах с большой протяженностью трубопроводов, а также большим присоединительным диаметром. Широкое применение они нашли в производственных и отопительных котельных. Гарантийный срок эксплуатации составляет от 3 до 5 лет. Зависит это прежде всего от марки и производительности.

Показатели оборудования:

1. Большой уровень КПД – более 80%;
2. Высокие требования к наличию в перекачиваемой среде вешанных частиц. Необходима установка фильтров для исключения попадания в агрегат посторонних предметов;
3. В помещении, где установлено данное оборудование, не должно быть пыльно. При наличии пыли уплотнительные кольца быстро выходят из работоспособного состояния. Выполнение замены колец представляет собой трудоемкий процесс, требующий специальной квалификации;
4. Тип соединения с трубопроводами, как правило, фланцевое.

Насосы с мокрым ротором

Данный тип наиболее распространен для бытовых нужд. Устройство насосов данного вида принципиально отличается от ранее рассмотренного. Электродвигатель и крыльчатка расположены непосредственно в корпусе, который имеет вход и выход. Перекачивание жидкости производится как бы самим ротором, который, в свою очередь, оснащен крыльчаткой (рабочим колесом).

Охлаждение и мазка подшипников осуществляется непосредственного перекачиваемой жидкостью. Применяются данный тип оборудования в системах отопления с небольшой протяжённость и малыми диаметром трубопроводов. Чаще всего они соединяются при помощи резьбового соединения.

Показатели оборудования:

1. Практически бесшумная работа;
2. Имеет компактное исполнение;
3. Возможность изменения параметров работы, что позволяет сэкономить на потреблении электроэнергии;
4. Большой срок работы;
5. Практически не требует обслуживания.

Продукция фирмы Wilo зарекомендовала себя прежде всего своими показателями энергосбережения, а также высоким уровнем качества и долговечности. Корпусы изготавливаются из серого чугуна или нержавеющей стали, это зависит от назначения насоса. Рабочие валы – только из нержавеющей стали. Подшипники изготавливаются из графита.

Модели насосов с мокрым ротором для систем отопления оборудуются трехрежимными блоками регулировки скорости вращения рабочего колеса. Управление этими блоками выполняется вручную. Температурный режим, в котором могут эксплуатироваться подобные агрегаты от – 20 до +130 градусов Цельсия.

Применяются данный тип оборудования в системах отопления с небольшой протяжённость и малыми диаметром трубопроводов

Ремонт электрической части

К электрической части насоса относятся следующие узлы:

• катушка индуктивности;
• пусковой конденсатор;
• соединительные провода;
• клемма управления.

При поломке обмотки статора, насос становится неремонтопригодным, все остальные компоненты можно починить или заменить. Для анализа состояния электрических деталей понадобится омметр.

Фото циркуляционного насоса Wilo MTSL 15/5 HE – 2.

Основные симптомы неисправности

Если на дисплеи котла высветился код ошибки соответствующий нарушению циркуляции воды, и она не сбрасывается, возможно, неполадка скрыта в электронной части устройства.

Циркуляционный насос со снятой крышкой.

Для выявления неполадки необходимо:

1. Отключить в котле режим отопления, а после остановки всех узлов, обесточить его (плавная остановка).
2. Вскрыть лицевую панель корпуса.
3. Если насос покрыт большим слоем пыли, очистите его поверхность.
4. Используя информацию на схеме снять клеммы управления, демонтировать клемму с конденсатором.
5. Визуально исследовать состояние контактов насоса и клеммы, они должны быть без окислов, прогаров и механических повреждений.
6. Тестером в режиме проверки диодов определить целостность соединительных проводов, которые идут от платы управления к насосу.
7. Омметром определить сопротивление катушек индуктивности. На исправном устройстве показания прибора на контактах, будут соответствовать следующим значениям:
8. № 1, 4 – 150 — 160 Ом;
9. № 1, 6 – 290 – 300 Ом;
10. № 2, 3 — 0 (контакты соединены вместе);
11. № 3, 5 – 220 -230 Ом;
12. № 4, 6 – 150 — 160 Ом.
13. Устройство будет считаться не исправным, если показания омметра на любой из выше перечисленной пары клейм составит 1 (обрыв проволоки обмотки) или 0 (короткое замыкание, кроме контактов 2,3).
14. Проверить состояние пускового конденсатора. Для этого переведите регулятор тестера в режим проверки емкости 20 микрофарад. Соедините щупы прибора с выводами конденсатора и определите его емкость. Она должна совпадать с номинальной ± 10 %. Потеря емкости ведет к уменьшении производительности насоса, он будет издавать нехарактерное для него гудения.

Разновидности

Wilo Star-RSD, Star-RS – модели отличаются малой мощностью, но являются надёжными и доступными в цене. Идеально подходят для частных домов в отопительной системе. Регулируют отопление в помещениях с общей площадью 200-800 кв. м. Эффективность работы регулируется ручным переключателем.

Startos ECO применяются в котельных, где их мощность 25 кВт и больше. Агрегаты оснащены электронной системой управления. Данная модель широко используется в небольших коттеджах. Работают с теплоносителем даже тогда, когда температура отрицательная и это можно назвать главной его особенностью.

Насос Startos ECO

TOP-S и TOP-RL – модели этого класса разработаны для обогрева больших территорий – 1400 кв. м. Производительность их велика, так как используются сдвоенные и трёхфазные агрегаты.

Насос TOP-S

TOP-Z удобно применять, когда теплоноситель обладает возможностью отлагать кальций и соли магния. Подобный класс прекрасно справляется с низким качеством воды, чем обеспечивает бесперебойную работу системы отопления.

Насос TOP-Z

Немецкие насосы подразделяются на приборы с сухим и мокрым ротором. Последние классы оптимально применяются для небольших помещений, где применяется внутренний монтаж отопления. Здесь, охлаждение двигателя происходит за счёт теплоносителя, который перекачивает насос. Этот процесс объясняет бесшумность работы системы.

Обслуживание и ремонт

Агрегаты настолько просты, что провести работы по обслуживанию можно самостоятельно.

Не вращается вал

Из-за низкого уровня шума не сразу обнаруживается, что насос перестал нормально работать. Эта неисправность выявляется с помощью специального тестера вращения вала. Если шкала показала отсутствие вращения, то устройство немедленно отключается от сети.

Иногда такое случается из-за длительного простоя или постороннего предмета, попавшего в камеру. В обоих случаях насос придётся разбирать. Вал надо раскрутить (для этого на нём есть насечки) и извлечь попавшие частицы. В некоторых моделях придётся вытащить двигатель и раскрутить вал, после этого собрать насос и протестировать.

Появляется скрип

Такое возможно при нагревании системы.

Причиной скрипа является соприкосновение шкива двигателя и пробки спуска.

Устраняется установкой прокладки на пробку. Если это не помогло, аккуратно отпиливается часть шкива, не более 3 мм.

Срезается та часть, которая соприкасается с втулкой.

Глохнет

Для устранения этой неисправности придётся разобрать насос и очистить накипь, пользуясь щёткой. Для предотвращения этого на длительное время устанавливается фильтр грубой чистки.

Вибрирует помпа

Эта проблема решается заменой подшипников, новые вбиваются на место киянкой или деревянным молотком.

Шум и вибрация появляются также из-за падения давления в системе. Соответственно повышается уровень давления на входе. Эффективно бывает понизить вязкость жидкости.

Низкий напор воды

В первую очередь смотрят правильность подключения (если сеть трехфазная). Если проблема не в этом, то придётся проверить все:

• степень загрязнённости фильтра;
• количество гликоля в теплоносителе (если выше нормы, то жидкость будет слишком вязкой);
• исправность труб в контуре.

Выявив проблему, нужно привести нарушенные параметры в соответствие с рекомендованными производителем.
