Из чего состоит и как работает насосная станция

Назначение основных частей станции

Назначение насосной установки общеизвестно – подъем воды из заглубленного источника и подача  в жилище под давлением по напорному трубопроводу. Из вышесказанного следует, что технически насосная станция – это электронасос, укомплектованный дополнительными элементами. позволяющими ему работать автоматически. Отсюда вытекает, что расходо-напорные характеристики станции определяются входящим в ее состав насосом.

Блок автоматики предназначен для отслеживания давления в системе водоснабжения дома. Это может быть относительно простое механическое (с пружинными задающими элементами), пневматическое или электронное реле давления, имеющее две настройки: нижний и верхний порог. Иногда встречается т.наз. «струйная» автоматика, фиксирующая начало каждого отбора воды из кранов. В любом случае данный блок включает и отключает забор воды насосом путем пуска/останова приводного электродвигателя.

Гидроаккумулятор представляет собой полый цилиндр, внутри которого расположена эластичная (резиновая, пластиковая) «груша», заполняемая водой при работе станции. Этот элемент предназначен:

• уменьшения числа включений насоса;
• для демпфирования гидроударов;
• создания оперативного запаса воды;
• поддержания давления внутри системы при выключенном насосе.

Устройство гидроаккумулятора.

Работа его происходит аналогично мембранному расширительному баку закрытой системы отопления: заполняясь водой, подаваемой насосом, «груша» расширяется, сжимая воздух между собой и стенками стального бака, пока давление жидкости не достигнет верхнего порогового значения срабатывания автоматики. Однако «груша» гидроаккумулятора постоянно подвергается частым знакопеременным нагрузкам (в отличие от мембраны расширительного бака). Поэтому она должна быть гораздо прочнее, хотя термостойкость ее может быть ниже.

Гидроаккумулятор достаточной емкости позволяет реже включать/выключать насосную установку. Ведь износ электродвигателя и насоса происходит не вследствие длительной работы, а из-за частых пусков/остановов. Внутри дома можно выполнять водоразбор, пока избыточное давление воды в системе остается выше нижнего порогового значения.

Многие домовладельцы (дачники) не понимают назначения гидроаккумулятора. Стремясь достичь экономии бюджета, они строят автономное водоснабжение путем соединения обычного садового насоса с блоком автоматики, рассчитывая, что последний будет поддерживать давление воды непосредственно в трубах. Да, эту величину можно поддерживать стабильной таким способом. Однако гидроаккумулятор выполняет весьма важную функцию – он демпфирует (смягчает) гидроудары в системе, т.е. резкие скачки давления воды в трубах, вызываемые изменениями скорости движения потока.  Данное явление возникает при открытии кранов, когда создается резкий и сильный напор воды. Гидроудары сильно сокращают сроки службы труб и запорной арматуры. Частые скачки давления могут вывести из строя смесители и другие сантехустройства.

Оборудование от «Керхер» и «Вило»

Оборудование от немецкого производителя «Керхер» ценится во всем мире. Это хорошие насосы с отличной производительностью, долго работающие. Единственным недостатком выступает цена. К примеру, SPP 33 Inox 1.645−409 стоит 13 000 рублей.

Насосы от бренда «Вило», используемые в быту, практически универсальны. Цена ниже, чем у немецкого аналога, но качество идентичное. В этом убеждены миллионы пользователей такого оборудования, сообщения которых можно увидеть на тематических форумах и различных сайтах.

При выборе насоса важны такие характеристики, как напор, мощность, срок службы, качество. Лучше довериться хорошим отечественным товарам. Покупка европейского насоса обходится дороже, но не всегда он служит долго

Важно уделить внимание тому, как будет установлено оборудование и насколько хорошо оно будет обслуживаться

Блок защиты от «сухого хода»

Практика эксплуатации насосных станций показывает существование реального риска работы насоса без воды («сухой ход»), что запрещается всеми производителями.  Возникает такая ситуация в следующих случаях:

• дебит колодца/скважины менее  производительности насоса (неправильный подбор насоса);
• пересыхание источников (падение дебита) в засушливый период года;
• неотслеженное опорожнение источника-емкости;
• пропадание воды в источнике-водопроводе, когда насосная станция используется как повысительная.

Представьте ситуацию: давление внутри системы меньше нижнего порогового плюс пропадает подача воды. Насос продолжает «молотить всухую», пытаясь безуспешно поднять давление. Поломка агрегата будет вполне гарантирована. Поэтому станция, укомплектованная блоком защиты от «сухого хода», гораздо надежнее защищена.

В качестве такой защиты может использоваться специальное реле давления, настроенное на низкую величину (менее 0,4 бар), называемое реле «сухого хода». Оно включается рядом с основным реле давления.

Подключение реле «сухого хода».

Ряд производителей предлагают датчики протока, а также  реле протока, иногда именуемые прессконтролями. Последние совмещает функции обычного реле давления, дополнительно фиксирует отсутствие протекания воды через свой внутренний канал, формируя команду отключения электродвигателя насоса с небольшой задержкой относительно момента пропадания потока.

Прессконтроль всегда можно приобрести отдельно и установить в напорный трубопровод, чтобы фиксировать проток/давление воды. Штатное реле давления станции можно демонтировать. Электрическое подключение блока производится посредством шнура с вилкой и розеткой, является интуитивным, посильным даже неспециалистам.

Правила монтажа

Установка насосной станции в колодце

Схема подключения насосной станции в частном доме (обвязка) зависит от месторасположения установки, а также от уровня промерзания земли.

Выбор места для установки устройства

Первое, что потребуется сделать – определиться с местом расположения насосной станции. Это может быть:

• внутридомовое помещение (подвал, подпол);
• кессон – утепленный и гидроизолированный приямок, расположенный ниже уровня промерзания грунта;
• полка в колодце.

При выборе стоит руководствоваться техническими показателями — предельной глубиной всасывания насоса. В скважинах возможно лишь обустройство кессона, поскольку станция может поднимать воду только с глубины 9 метров. Замаскированный приямок потребуется и на даче – при наружном обустройстве аппарат могут попросту украсть. Можно смонтировать его и на полочке в дачном колодце, но для безопасности потребуется крышка из стали, запираемая на надежный замок.

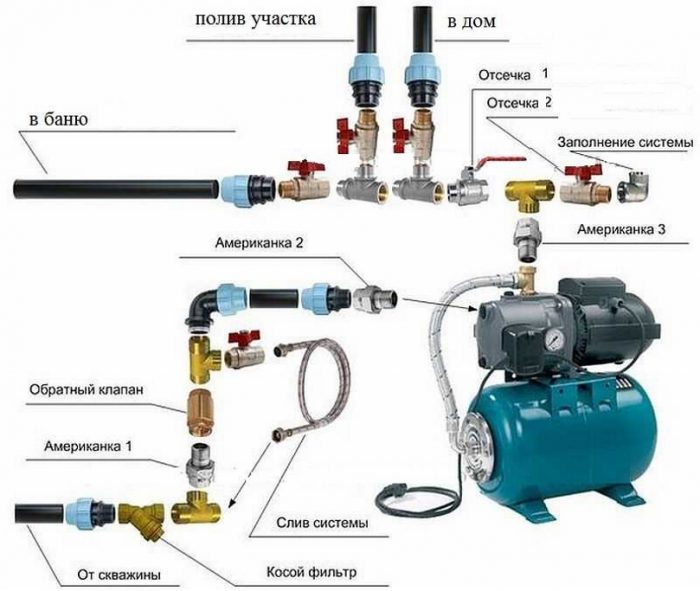

Схема подключения

Для бесперебойного функционирования станции потребуется обеспечить непрерывную подачу воды из источника. При пользовании системной водоснабжения круглый год понадобится побеспокоиться о защите от промерзания. Для этого выкапывается прямой ров от колодца либо кессона до фундаментного основания дома, в который затем будут проложены трубы.

Закапывать трубные отрезки нужно ниже глубины, на которую промерзает грунт

При формировании траншеи понадобится принять во внимание наклон в сторону водозабора, чтобы на период консервации сливалась лишняя вода из трубопровода

В ситуации с близким расположением подпочвенных источников, трубы устанавливают выше их критического уровня. Магистраль необходимо утеплить либо воспользоваться греющим кабелем.

Электрический двигатель насоса обладает большой мощностью, поэтому для всей установки лучше выделить отдельную линию электроснабжения, сделать заземление, а также поставить стабилизатор напряжения.

Обвязка насосной станции в частном доме выполняется в таком порядке:

1. Монтируют водозаборный узел. Для этого подсоединяют путем подключения к внешней стороне трубы из полипропилена фильтра из металлической сетки и обратного клапана. Последний необходим для стабильного заполнения трубопровода водой. Его фиксация осуществляется посредством муфты с наружной резьбой.
2. Проводят установку гидравлического аккумулятора и блока управления. Подсоединять их лучше всего посредством пятивыводного штуцера, монтируемого в напорный трубопровод в удобном месте. Также на него устанавливают манометр и реле давления, а к боковому вводу штуцера подключают гидравлический аккумулятор.
3. Подсоединяют потребители к насосной установке, вначале – раздающий коллектор.
4. Перед пуском заполняют водой рабочую часть системы. Для этого нужно выкрутить заглушку из заливного отверстия, расположенного в верхней части насоса, либо использовать специальную воронку. Потом заглушку устанавливают на место.
5. Подключают к электропитанию для плавного пуска и проверяют давление и автоматику. Поначалу вода будет идти с воздухом — удаются воздушные пробки, образовавшиеся при заливке насосной станции. Ровная струя без пузырьков – показатель того, что система перешла в рабочий режим, можно ей пользоваться.

После запуска станции из выходного отверстия напорного трубопровода либо открытого водопроводного крана на протяжении двух-трех минут должна пойти вода. Если этого не произошло, установку отключают и в систему доливают воду, а затем производят повторный запуск. Когда пуск оборудования удачно выполнен, нужно его «обкатать», а потом отрегулировать настройки реле давления и гидравлического блока.

При монтаже поверхностных деталей устройства принимают во внимание, что все дополнительные приборы лучше всего устанавливать с применением обратных клапанов либо шаровых кранов с американкой. Это необходимо для легкого съема устройства при замене или ремонтных работах, при этом не потребуется сливать воду из трубопровода

Определение места для станции водоснабжения

При выборе места расположения станции необходимо учитывать ее технические возможности, климатические условия и особенности системы водопровода. Таким образом необходимо произвести следующее:

Максимально приблизить станцию к водозабору

Важно учитывать, что при удлинении горизонтального трубопровода между водозабором и насосом на 10 метров уменьшается его рабочая глубина на 1 метр
Особое внимание следует уделить изоляции электрического кабеля и мест его подключения. Важно помнить, что к данной аппаратуре подсоединяется вода, и подключается электричество
Пренебрежение этим правилом может привести к несчастному случаю

Оборудование необходимо защитить от негативного влияния природных осадков (дождя, снега, прямых солнечных лучей). Заблаговременно позаботиться об его утеплении при помощи теплоизоляционных материалов. Продумать его шумоизоляцию, что позволит находиться вблизи и не подвергаться негативному влиянию ненужного звука. Важно позаботиться об утеплении трубопровода, который соединяет водозабор со станцией и станцию с домашней системой. Для этого он углубляется ниже точки промерзания, либо утепляется при помощи специальных теплоизоляционных материалов или обогревающего электрического кабеля.

Таким образом, при определении места для размещения станции водоснабжения необходимо создать специальный микроклимат, где недопустима повышенная влажность, что негативно скажется на сроке эксплуатации.

При создании необходимых условий можно продолжительное время наслаждаться качественным бесперебойным водоснабжением загородного дома вдали от центральной магистрали.

Отличие насосной станции от обычных насосов:

процесс водоснабжения автоматизирован;

насосная станция повышает давление в гидравлической системе, что очень важно, если нужно обеспечить водой, например, и дом, и приусадебное хозяйство одновременно;

насосная станция создает запас воды в баке, которой можно пользоваться даже в случае отключения электроэнергии.

Применение насосных станций в равной степени эффективно, когда в качестве источника водоснабжения используются и открытые водоемы, и колодцы. Насосная станция, являясь достаточно универсальным насосным оборудованием, нашла применение в самых различных областях.

Бытовые и промышленные насосные станции

Насосные станции можно разделить на два крупных класса: бытовые и промышленные.

Промышленные насосные станции отличаются большой мощностью, повышенной производительностью и прочностью. Они применяются для водоснабжения и теплоснабжения различных зданий, крупных объектов сельского хозяйства, в установках пожаротушения и на других подобных объектах.

Бытовые насосные станции служат для водоснабжения частных домов, например, дачи или коттеджа, могут использоваться для полива огородов, теплиц и садов, водоснабжения фермерских хозяйств.

Также существуют бытовые канализационные насосные станции, которые предназначены для сбора и отведения сточных вод на локальные очистные сооружения.

Устройство и принцип работы бытовой насосной станции

Насосная станция состоит из следующих компонентов:

• Насос (в большинстве случаев со встроенным инжектором)
• Гидроаккумулятор
• Реле давления
• Манометр

Начиная работу, насос закачивает воду в систему водоснабжения и в гидроаккумулятор. После того, как давление в гидроаккумуляторе достигнет 2,8 атмосфер, реле давления выключит насос. Пока кран не открыт, насос находится в режиме ожидания, а система водоснабжения — под постоянным давлением примерно 2,8 атм.

При открытии крана вода поступает из гидроаккумулятора, в котором она находится под избыточным (стандарт — 2,8 атм) давлением. Если давление падает ниже порогового уровня (около 1,5 атм), то реле давления автоматически включает насос, который и обеспечивает необходимый расход воды с заданным давлением.

При закрытии крана насос работает для заполнения гидроаккумулятора водой и того момента, когда давление в системе достигнет заданного верхнего порогового значения. После этого реле выключает насос, а насосная станция находится в режиме ожидания до следующего открытия крана.

Насосная станция удобна в эксплуатации: после ее установки вам не придется что-то включать или выключать: достаточно будет просто открыть кран, и вода потечет. Она экономит электроэнергию, поскольку насос работает не постоянно, а лишь в те моменты, когда в гидроаккумуляторе падает давление.

Статья подготовлена при помощи специалистов компании «Мастер-Ватт».

Установка насосной станции

Итак, после покупки станции возникает закономерный вопрос о ее установке: как и где устанавливать, что необходимо учитывать при установке? Разберем подробнее каждый из этих вопросов.

Правильное месторасположение

Не секрет, что правильное расположение насосной станции помогает избежать непредвиденных сложностей и проблем в работе системы.

Прежде всего, при выборе места для установки, нужно четко понимать характеристики гидронасоса, главным образом, его мощность

Также важно учитывать частоту, с которой будет использоваться насосная станция: если круглогодично, то необходимо позаботиться о том, чтобы избежать промерзания насоса в зимний период

Установка может быть произведена в следующих местах:

• Подвальном помещении дома;
• В кессоне, если вода подается из скважины;
• Утепленном строении.

Как уже было замечено выше, насосное оборудование лучше лишний раз не подвергать воздействию низких температур, поэтому, если установка станции планируется на улице, то очень важно, во-первых, утеплить само помещение, в котором будет находиться станция, а также прокладывать трубы ниже уровня промерзания земли. Таким образом вы обезопасите насосную станцию от промерзания

Если же вы планируете использовать насосную станцию только в теплое время года, то отпадает надобность в дополнительном утеплении строения, где будет находиться насосное оборудование.

В этом плане установка в подвале дома будет более простым решением, так как в этом случае не нужно беспокоиться ни о дополнительном павильоне, ни о его утеплении.

Информацию о допустимых температурах вы можете найти в паспорте модели или на сайте производителя.

Проблемы при установке и их решение

Даже при правильном расположении и монтаже могут возникнуть неполадки в работе системы насосной станции. Разберем, с какими проблемами можно столкнуться и каким способом их решить:

• Насос не запускается. Такое возможно, если не поступает электрический ток. Вам необходимо проверить все контакты, подключенные к реле давления;
• Насос работает без перерыва. Так как за включение и отключение насоса отвечает реле давления, то в данном случае проблема заключается именно в этой части конструкции. При возникновении такой неполадки нужно проверить реле на наличие повреждений или неисправностей;
• Насос включается, но вода не поступает в систему. Такое возможно при отсутствии воды в системе, а также в случае разгерметизации трубопроводов. Необходимо проверить все контакты и клапан на герметичность, если же неисправностей не обнаружено, то стоит посмотреть, нет ли неполадок в самом насосе;
• Насос включился, но не вращается. С такой проблемой часто сталкиваются те, кто использует насос не круглогодично, а с большими перерывами. Это связано с тем, что крыльчатка примкнула к корпусу насоса. Для решения проблемы необходимо вручную прокрутить лопасти, если ситуация не изменилась, значит проблема заключается в конденсаторе и тут уже нужно проверять на неисправность непосредственно его.

Это самые распространенные из проблем, которые могут возникнуть при установке и работе насосной станции водоснабжения для частного дома. Если вы столкнулись с проблемой, не описанной выше, то для ее решения стоит обратиться за помощью к специалисту.

Насосное оборудование

Современные производители предлагают отдельно погружные насосы или насосные станции с поверхностными насосами. Считается, что первый вариант оптимален для скважин практически всех типов, а второй подходит для колодцев и абиссинских источников (из-за минимальной ширины их обсадных труб и неглубокого расположения зеркала воды).

• Действительно, погружные модели обладают возможностью подъема воды даже с очень большой глубины (например, высота обсадной трубы артезианских скважин достигает 100 метров и более).
• В то же время поверхностные перекачивающие агрегаты удобны в обслуживании, их легко ревизировать и периодически осматривать. Однако в классической модификации такие модели способны обеспечить подъем жидкости с глубины 8-9 метров максимум.

Основной дилеммой является сочетание большой высоты подъема с небольшой производительностью и достаточно скромными напорными характеристиками у погружных моделей и хорошая производительность и напор в сочетании с возможностью использования только для неглубоких источников у поверхностных агрегатов.

Компромиссом могут стать эжекторные модели. Эжектор обеспечивает образование разреженной зоны в трубопроводе за счет разницы давлений. Последнее возникает следующим образом: в упрощенном виде эжектор представляет собой конусообразное устройство, двигаясь по которому жидкость увеличивает скорость по мере сужения просвета. В зоне высокой скорости потока образуется разреженность, которая через дополнительное отверстие или патрубок захватывается жидкость из внешней среды.

Оснащенный внешним эжектором, который непосредственно опускается в водоисточник, насос способен поднимать воду с большей глубины (в зависимости от мощности перекачивающего агрегата и конструкции эжектора – до 25-40 метров). Выносные эжекторы более эффективны и обычно отличаются по конструкции, представляя собой две параллельный трубы (одна из них может быть заменена гибким шлангом) – вакуумно-нагнетающую и основную. Но они также чувствительны к песку в воде и другим загрязнениям.

Насосная станция с внешним эжектором

К недостаткам эжекторных станций со встроенным устройством часто относят повышенный уровень шума во время работы, однако он может стать заметной помехой только в том случае, если насосная станция размещается на открытом пространстве и близко к окнам дома. При установке в специальной постройке (которая часто необходима для защиты оборудования от промерзания зимой) теплоизоляция также выполняет и роль шумопоглотителя. Устроить звукоизоляцию помещения при установке оборудования в подвале так же не составит труда и не потребует чрезмерных затрат. Нужно отметить, что увеличение высоты подъема при использовании оборудования с встроенным эжектором не происходит, но возрастает производительность.

Технические характеристики

Независимо от глубины скважины (8,10, 15 или 20 метров) все насосные станции делятся на бытовые и промышленные. Для частного дома используются бытовые агрегаты. Однако они могут иметь разные эксплуатационные характеристики

Чтобы ваш агрегат соответствовал потребностям семьи в воде, а также параметрам гидротехнического сооружения, необходимо при выборе обращать внимание на следующие технические характеристики:

мощность оборудования, измеряемую в Вт;
производительность прибора в кубометрах в час (эта характеристика подбирается после определения потребности жильцов воде);
высота всасывания жидкости или максимальная отметка, на которую насос может поднять воду (эти характеристики зависят от глубины водозабора, например для скважин глубиной 15-20 метров нужен агрегат с показателем не менее 20-25 м, а для скважин глубиной 8 метров подойдёт прибор с величиной 10 м);
объём гидроаккумулятора в литрах (есть агрегаты объёмом 15, 20, 25, 50 и даже 60 л);
напор (в этой характеристике нужно учитывать не только глубину расположения водного зеркала, но и протяжённость горизонтального трубопровода);
дополнительные защитные функции не помешают (защита от «сухого хода» и перегрева);
важно также учитывать тип используемого насоса. Например, погружной насос монтируется в скважине, поэтому не шумит при работе, но его ремонт и обслуживание проводить сложнее

А агрегат поверхностного типа более прост в обслуживании и ремонте, но издаёт больше шума при работе.

Чтобы вам было проще выбрать подходящий для загородного дома агрегат, мы приводим примерные технические характеристики такого устройства:

мощность прибора должна быть в пределах 0,7-1,6 кВт;
в зависимости от размера семьи хватит станции производительностью 3-7 кубометров в час;
высота подъёма зависит от глубины скважины или колодца;
объём гидробака для одного человека равен 25 л, с увеличением членов семьи пропорционально должен возрастать и объём накопительной ёмкости;
выбор прибора по максимальному напору стоит делать с учётом глубины гидротехнического сооружения, протяжённости горизонтального трубопровода, ведущего от агрегата к дому, а также высоты дома (если на верхних этажах есть точки водопотребления: санузлы или ванные комнаты);
хорошо, если прибор будет иметь защиту от работы «на сухую»

Это особенно важно для гидротехнических сооружений, отличающихся нестабильным уровнем воды. Тогда насос не сможет выкачать всю воду и работать вхолостую;
кроме этого для насосной станции поверхностного типа понадобится защита от перегрева мотора

Всё дело в том, что в агрегатах погружного типа мотор постоянно находится в воде, поэтому эффективно охлаждается. А вот мотор поверхностной станции может легко перегреться и выйти из строя. Чтобы этого не произошло, нужна защита от перегрева, которая во время сработает и отключит насос.

Сборка и подключение

Чтобы первый запуск и дальнейшая эксплуатация системы водоснабжения прошли нормально, необходимо правильно выполнить установку и подключение насосной станции. Прежде всего,  нужно выбрать подходящее место для станции. Это может быть подвал загородного дома, пристройка к дому или отдельно стоящее сооружение, а также кессон. Если вы монтируете станцию в подвале, то помещение нужно хорошо утеплить и звукоизолировать. Пристройку или отдельную постройку также стоит хорошо утеплить. Монтаж кессона проводят так, чтобы его дно располагалось на 2 м ниже поверхности земли.

Появилось лучшее мобильное приложение для опытных БИгроков и можно абсолютно бесплатно скачать 1xBet на Андроид телефон со всеми последними обновлениями и по новой открыть для себя ставки на спорт.

После этого можно выполнять подключение к скважине или колодцу. При этом в зависимости от глубины гидротехнического сооружения может реализовываться двухтрубная или однотрубная схема подключения. Мы рассмотрим более сложный двухтрубный вариант подключения:

1. На эжекторе, которым должна быть укомплектована станция, качающая воду со скважины или колодца глубиной более 10 м, находим один из трёх патрубков. Он должен находиться на нижней части детали. На него крепим сетку грубой фильтрации.
2. На раструб находящийся в верхней части эжектора, надеваем сгон диаметром 3,2 см.
3. После этого необходимо подобрать сгон под диаметр трубопровода. Иногда для этого необходимо использовать несколько деталей с переходниками.
4. На выходное отверстие сгона ставим бронзовую муфту. Она позволит выполнить переход к водопроводной трубе из полиэтилена. При этом все соединения герметизируем при помощи пакли или специальной пасты.
5. Теперь от скважины до дома необходимо выкопать траншею, дно которой будет находиться ниже точки промерзания почвы. В траншею укладываем трубопровод.

6. На выпуске обсадной колонны из скважины монтируем оголовок. Вместо него можно использовать колено с плавным изгибом.
7. Для присоединения эжектора к трубам водоснабжения понадобится муфта.
8. Второй конец трубы перед опусканием в скважину пропускаем через колено под углом в 90 градусов.
9. После этого при помощи монтажной пены герметизируем пространство. Трубу стыкуем с угловым переходником и наружной частью водопровода.
10. Оголовок закрепляем на выпуске колонны при помощи армированной липкой ленты.

Виды и типы оборудования

Подбирая, какой насосной станцией пользоваться, нужно ознакомиться с видами и типами этих устройств. Насосные станции разделяются на два основных вида – со встроенным и выносным эжектором. Главным критерием выбора является высота, на которую требуется поднять воду. Эжектор – это специальное устройство, позволяющее при одинаковой мощности поднимать воду на большую высоту.

Станции со встроенным эжектором

Такой насосной станцией оборудуются системы с высотой подачи воды до  8 м, считая от входного патрубка. Встроенный эжектор размещается в корпусе насоса, что позволяет делать более компактные размеры, создает достаточный напор, обеспечивает высокую надежность.

К недостаткам этих станций относят повышенный уровень шума за счет работающего эжектора, поэтому непосредственно в доме их лучше не устанавливать, выделив для этого шумоизолированное подвальное или подсобное помещение. При выборе насосной станции такого типа нужно учесть еще один момент – для передвижения воды по горизонтальным трубам требуется дополнительная мощность. От каждых 10 метров движения по горизонтали отнимается 1 метр вертикального подъема. Это означает, что если дом стоит в 20 м от колодца, такая станция сможет поднять воду с высоты только 6 м, поскольку мощность, необходимая для подъема на 2 м будет затрачен для горизонтального перекачивания воды.

Станции с системой выносного эжектора

Для колодцев и скважин глубиной более 8 м нужны насосные станции с системой выносного эжектора. Это устройство устанавливается непосредственно на глубине не менее чем 0,5 м от уровня зеркала и не менее 0,5 м от дна. Насос находится на поверхности и может располагаться на значительном удалении от скважины.

Для работы насосной станции такого типа нужно две трубы, по одной вода поднимается вверх, по второй часть воды снова идет в скважину для создания разрежения в эжекторе. Такая система заставляет увеличивать диаметр скважины, что нужно учитывать при подготовке проекта.



Такой станцией можно поднимать воду с глубины от 20 до 40 м, подавая ее на большие расстояния, но за счет уменьшения КПД придется устанавливать более энергоемкое оборудование. Установка такой станции позволит делать скважину в удобном месте, а насос смонтировать в подвальном помещении, соблюдая акустический комфорт.

К недостаткам таких станций относят сравнительно высокую стоимость, конструктивную сложность и требовательность к чистоте воды. Но при соблюдении эксплуатационных правил, такие насосные станции полностью оправдывают себя.

Что такое насосная станция?

Насосная станция для водоснабжения загородного дома – это конструкция, которая состоит из следующих составляющих элементов:

• насос (может быть поверхностным или погружным);
• гидроаккумулятор или накопительный бак;
• система управления;
• обратный клапан.

Появилось лучшее мобильное приложение для опытных БИгроков и можно абсолютно бесплатно скачать 1xBet на Андроид телефон со всеми последними обновлениями и по новой открыть для себя ставки на спорт.

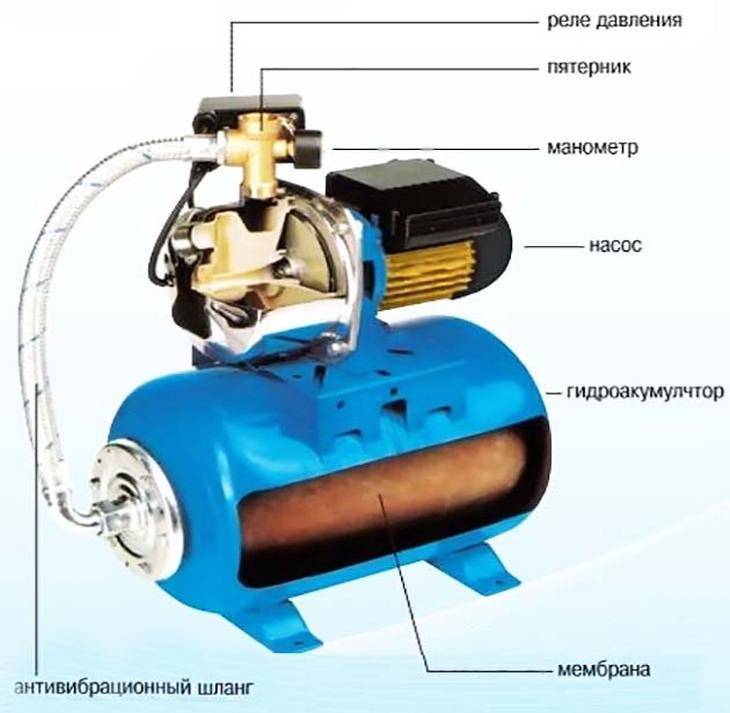

На картинке показана схема устройства насосной станции для водоснабжения загородного дома или дачи.

Чтобы наглядней понять устройство насосной станции, необходимо разбираться в назначении её основных узлов:

Для всасывания и подъёма воды из скважины или колодца станция оборудована насосом и датчиком контроля. При этом обычный агрегат может понимать воду с глубины не более 8-10 метров. Если глубина вашей скважины или колодца превышает этот показатель и равна 15, 20 и более метров, то вам понадобится агрегат с выносным эжектором

В любом случае для всасывания и перекачивания воды используется насос, а датчик нужен для своевременного включения и отключения насосного оборудования.
Для любой системы водоснабжения дома очень важно поддержание правильного давления. За эти характеристики системы отвечает гидроаккумулятор и реле давления

Датчик позволяет отслеживать давление в гидроаккумуляторе и при необходимости осуществляет запуск и остановку насоса. А гидроаккумулятор в свою очередь поддерживает давление в системе за счёт избыточного давления в баке.
Все вышеперечисленные узлы в комплексе отвечают за бесперебойное водоснабжение частного дома. Однако для комфортного водоснабжения особенно важен гидроаккумулятор, поскольку в этой ёмкости накапливается необходимый объём воды и создаётся нужное давление для её поступления к точкам потребления.

Однако отдельное описание работы узлов не даст общей картины о принципе действия насосной станции для водоснабжения загородного дома. Его стоит рассмотреть отдельно.

Работа и особенности блока управления

В задачу управляющей насосной станцией автоматики входит отслеживание давления в системе и включение/выключение двигателя гидронасоса по мере необходимости. Для этого блок управления включает манометр и реле. Первый контролирует текущее давление, а второе – управляет насосом.

Реле давления автоматически запускает насос станции при снижении давления до 1,4 бара, например, и выключает при достижении максимального значения, указанного производителем. Нежелательно менять заводские настройки реле, т.к. они рассчитаны на возможности запорной арматуры.

При покупке насосной станции для работы в контурах с вероятностью кратковременной работы без воды необходимо обратить вниманием на наличие устройства контролера потока. Он предназначен для предохранения двигателя от перегрева в случае отсутствия воды в водозаборе

В таких агрегатах блок управления ориентирован не на предельные значения давления, а на понижение потока

Он предназначен для предохранения двигателя от перегрева в случае отсутствия воды в водозаборе. В таких агрегатах блок управления ориентирован не на предельные значения давления, а на понижение потока.
