Схема подключения натриевых ламп — для уличного освещения

Преимущества и недостатки

Плюсы лампочек ДНаТ:

  1. Высокая энергоэффективность светового устройства, что делает их конкурентами диодным элементам. В зависимости от производителя при мощности 250 Вт лампа может отдавать до 130 Люмен. Многое в этом вопросе решает тип рассеивателя, отражателя, а также качество бытовой сети.
  2. Низкая стоимость устройства, составляющая в среднем от 300 до 10 тысяч рублей. Здесь все зависит от производителя продукта, его мощности и других факторов.
  3. Рабочая температура светового источника. Такие лампочки относятся к категории устройств высокого давления. При функционировании изделие, в частности, его горелка может нагреваться примерно до 1300 градусов. Данный элемент установлен внутри оболочки, представляющей собой прозрачный корпус, выполненный из тугоплавкого стекла. Сама колба во время работы нагревается до 300-400 градусов. Благодаря этому источник освещения может запускаться и функционировать в температурном диапазоне от -60 до +45 градусов без ущерба.
  4. Отработанные временем технологии. Лампочкам типа ДНаТ — практически сто лет. За это время производители смогли избавиться от причин, которые могут привести к неисправностям изделий. Был исправлен спектр светового потока, удалены пульсации электронными ПРА, горелки усовершенствованы. Почти в каждой стране мира имеется свой производитель светильников для таких лампочек.
  5. Небольшой вес изделий, хотя этот параметр практически никогда не указывается изготовителями. Данная характеристика может составить от 150 до 500 грамм.

О различных источниках освещения, в том числе ДНаТ, а также их недостатках рассказал пользователь Mr. GrowChannel.

Недостатки устройств:

  1. Низкий индекс цветопередачи лампочки, данный минус обычно перекрывает все достоинства изделия. На этот параметр влияет защитное стекло, в частности, материал, из которого оно изготовлено. Если он некачественный, то при длительной эксплуатации начинает мутнеть и желтеть. Чтобы не столкнуться с таким недостатком, рекомендуется выбирать лампы, в которых установлено закаленное боросиликатное стекло. Но этот материал значительно увеличивает вес светильника, а также повышает требования к жесткости корпуса, что приводит к росту цены.
  2. Большие пульсации у лампочки ДНаТ. Данный параметр осветительного потока может составить от 15 до 40%. Если использовать электронный ПРА, то он может составить и 0%. Но из-за высокой стоимости такие устройства практически не применяются. Это связано с тем, что в уличных фонарях гораздо важнее, чтобы лампа была ремонтопригодной и имела длительный ресурс использования.
  3. Длительный старт и горячий поджиг лампочки считается одним из основных недостатков. В зависимости от блока розжига и изготовителя устройства, особенностей окружающей среды для выхода на рабочий режим потребуется до 10 минут. При активации натриевых фонарей на улице источники света поначалу освещают слабо. Их яркость увеличивается через определенное время. Если произвести резкую деактивацию лампочки, а затем включить ее, то устройство может не активироваться, это связано с необходимостью остывания горелки.

Устройство натриевых ламп

Внешне эти лампы имеют сходство с ДРЛ. Внешний корпус — баллон цилиндрической формы из стекла, но бывает и в форме эллипса. В нем расположена «горелка» — трубка, внутри которой происходит дуговой разряд. Электроды расположены с ее торцов. Они соединены с цоколем. Натрий не применяется при изготовлении «горелки», так как его пары довольно сильно воздействуют на стеклянный корпус. Кроме того, внешняя колба играет еще и роль «термоса» — изолирует горелку от внешней окружающей среды.

На рисунке упоминается геттер. Он редко упоминается в справочной документации. Геттер – это газопоглотитель, адсорбер. Он способен улавливать и удерживать газ за исключением инертных. Он находит свое применение не только в газоразрядных лампах, но и в радиоэлектронике – электровакуумных приборах. Его основная функция– увеличение срока службы. Отсутствие посторонних веществ снижает «отравление» электродов.

Сама горелка изготовлена из поликора – поликристаллической окиси алюминия. Ее получают путем спекания. Причем только альфа-форма кристаллической решетки приемлема для изготовления корпуса разрядной трубки. Она характеризуется максимальной плотностью «упаковки атомов». Это разработка фирмы General Electric. Разработчик назвал этот материал «лукалос». Он устойчив к парам натрия и пропускает около 90 процентов видимого излучения. К примеру, днат 400 имеет трубку длиной 8 сантиметров, диаметром 7.5 миллиметров. С увеличение мощности увеличивается размер «горелки». Электроды изготовлены из молибдена. Кроме натрия в парообразной форме, закачан инертный газ – аргон. Он требуется для облегчения образования разряда. Для улучшения светоотдачи вводят ртуть и ксенон. При работе лампы температура в горелке достигает 1200-1300 кельвинов. Около 13000 по шкале Цельсия. Для предотвращения повреждении из колбы выкачивается воздух. Вакуум достаточно сложно поддерживать, так как при температурном расширении могут появляться микроскопические щели и отверстия. Через них может заходить воздух. Для устранения этого используются специальные прокладки. Колба разогревается не так сильно, как горелка. Обычная температура – 1000 С. В свечении выражены оранжевый, желтый, золотистый цвета.

Ранее лампы имели только круглый резьбовой цоколь, как у бытовых ламп накаливания. Однако, недавно появился новый тип цоколя – Double Ended.

Вне зависимости от конструкции спектра будет примерно одинаков.

В основном, этот тип ламп используется агропредприятиями. Они, как правило, тоньше в два раза, чем стандартное исполнение натриевой лампы. Колба изготовлена из кварца. Внутри колбы находится азот. Горелка имеет два электрода для подачи импульса и последующего питающего напряжения для поддержания разряда. Выводы расположены с торцов лампы, это более совершенное решение, позволяющее избежать термической деформации колбы.

Разработаны ДНаТ-лампы и с двумя горелками.

Разновидность, представленная на фото, как правило, используется для тепличного размещения (в целях досветки). Вторая горелка – это металлогалогеновая лампа. По сути, эта модель представляет собой гибрид ДНаТ и МГЛ в едином корпусе.

Но существуют и модели, в которых находится пара идентичных горелок. Они находятся в общем баллоне и соединены параллельно. Делается это для поочерёдного использования каждой из газоразрядных трубок. Во время работы только одна излучает свет. Зажигается именно та, где будут более подходящие условия. Такое решение позволяет снизить общие эксплуатационные расходы. В остальном варианты с одной или двумя трубками не имеют никаких принципиальных различий, параметры мощности и светового потока будут одни и те же. Принципиальные схемы не изменяются.

Утилизация

Натрий по своей природе является летучим веществом и, контактируя с воздухом, он может резко воспламениться. По этой причине натриевые источники освещения недопустимо выбрасывать как обычный мусор. Как и любая энергосберегающая лампа, которая содержит ртуть, их тоже нужно утилизировать в специальные емкости

Если самостоятельно выбросить натриевые лампы ДНаТ с соблюдением мер предосторожности не удается, следует вызвать специальную службу

Газоразрядная дуговая натриевая лампа ДНаТ используется для освещения больших площадей, улиц городов, теплиц.

Не стоит путать натриевые лампы низкого и высокого давления. У них разная конструкция и принцип действия.

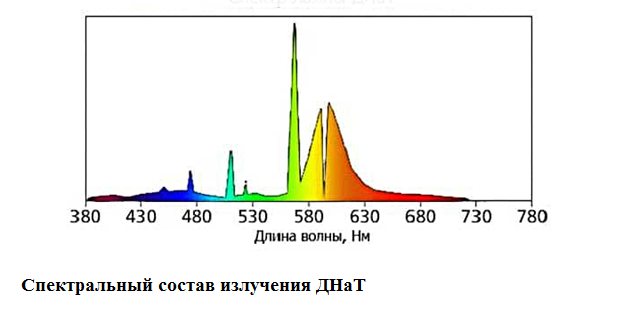

В спектре свечения у обоих преобладает оранжевый свет. У изделий низкого давления, излучение практически монохромное, они светят ярким золотистым светом.

Если их применять для освещения в комнатах, то цвета будут практически не различимы.

В лампах высокого давления спектр более разнообразный.

В тех моделях, которые используются в теплицах для выращивания растений, в световой спектр специально добавлено немного синего света.

В комплект для подключения лампы высокого давления входит несколько компонентов, без которых вы ее попросту не запустите. То есть, элементарно подав на нее 220 вольт, она у вас не загорится.

Для этого нужно специальное устройство – дроссель или балласт, который в свою очередь подключается по определенной схеме.

Схема эта зачастую изображена непосредственно на корпусе.

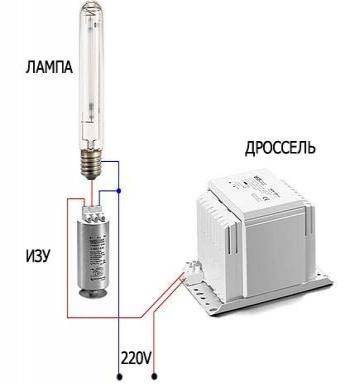

Вот ее более развернутый рисунок.

На ней нарисованы:

  • сам дроссель (баласт), на который подается фаза
  • далее эта фаза поступает на импульсно зажигающее устройство – ИЗУ

Через него можно подключать экземпляры разной мощности, от 70 до 400Вт.

ИЗУ создает стартовый импульс для пробоя содержимого горелки в колбе и образования дуги. Напряжение при этом достигает нескольких тысяч вольт!

А сама горелка в процессе работы разогревается до 1300 градусов.

Только после ИЗУ, подключается сама газоразрядная лампа.

Эта же схема подключения может быть изображена на стенках зажигающего устройства.

Кроме того, в комплекте для подключения рекомендуется применять конденсатор. Хотя он присутствует далеко не во всех схемах.

Для чего он необходим? Как известно, цепи с использованием дросселей питания, потребляют как активную, так и реактивную мощность. От второй, никакого полезного эффекта вы не получите.

Лампа от этого ярче светить не станет, а вот потери увеличатся. Именно для того, чтобы убрать эту реактивную составляющую и используют фазокомпенсирующий конденсатор.

Наглядное сравнение тока потребления светильника ДНаТ с конденсатором и без него:

Как видите, более чем двойная разница. В первом случае показан компенсированный ток (активный), а во втором случае полный (без конденсатора в цепи).

Некоторые думают, что тем самым они еще и уменьшают потребление эл.энергии, однако это не совсем так.

Счетчик у вас не рассчитан на подсчет реактивной или полной энергии, и фактическая экономия по затратам может составить максимум 3-4%.

Зато вы уберете лишние потери на нагрев проводов и железа.

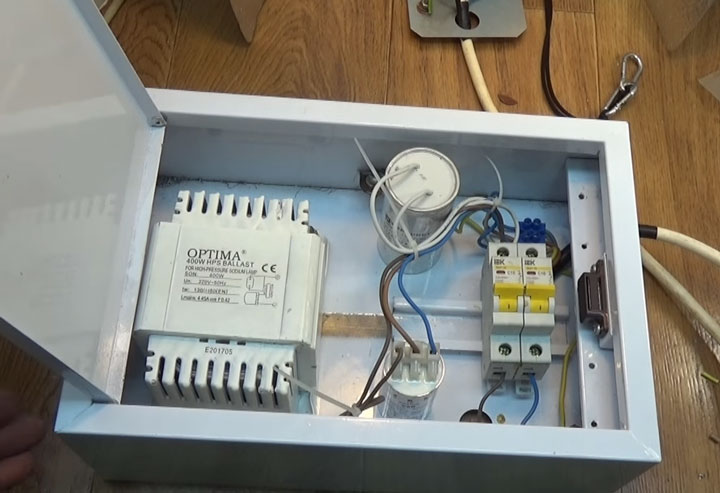

Вот собранный своими руками компактный щиток, согласно схемы подключения.

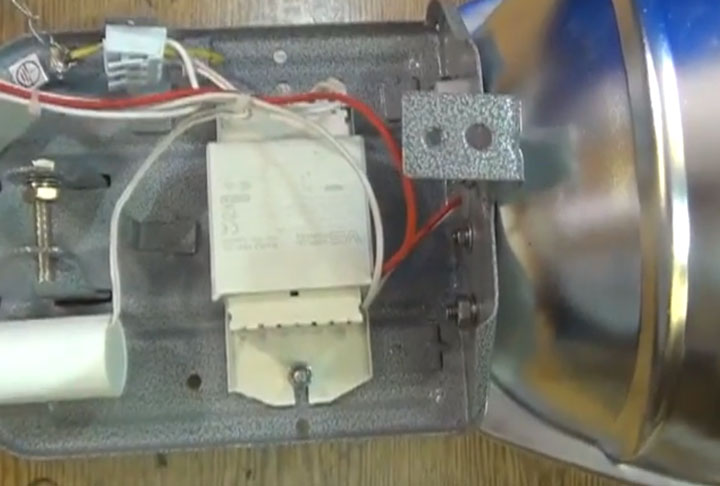

Можно конечно все это собрать и в габаритном корпусе светильника, если позволяют размеры.

Очень важно, перед тем как самому собирать такую схему и использовать какие-либо компоненты, обычным мультиметром в режиме замера максимального сопротивления, проверить изоляцию дросселя и конденсатора. Нет ли пробоя на корпус

Нет ли пробоя на корпус.

Для подачи и отключения питания 220В используйте двухполюсный вводной автомат.

Для одного светильника мощность до 400Вт вполне сгодится автомат номиналом 5-6А. Кроме коммутационных операций вкл-выкл, он еще будет играть роль защитного аппарата.

Монтируется автоматический выключатель в самом начале схемы. Не забудьте также заземлить корпус всего щитка.

С автомата выходят два нулевых провода. Один из них согласно схемы, пускаете напрямую к лампе, а второй подключаете к соответствующему зажиму, подписанному “N” на пусковом устройстве.

Иначе можно случайно сжечь изделие, если при работе нулевой провод после балластного дросселя, случайно коротнет.

А провод с выходящего контакта подключаете на клемму “В” (Balast) пускорегулирующего изделия.

После чего, средний вывод Lp (Lampa) пускаете на патрон лампочки.

Заметьте, есть ИЗУ двухконтактные и трехконтактные. Первые подключаются параллельно самой лампе.

Основные сферы применения

Натриевые светильники не предназначены для использования в бытовых условиях (кроме их применения для теплиц), однако сфера их применения очень широка.

  1. Освещение автомобильных дорог. Врачами было установлено, что человеческий глаз при желтых оттенках света максимально чувствителен к резкости различения цветов. Следовательно, НЛВД лучше других ламп обеспечивают безопасность водителей и пешеходов на дорогах.
  2. Освещение туннелей, спортивных сооружений и контейнерных площадок; аэропортов, вокзалов; цехов, производственных и складских помещений, если к качеству цветопередачи не предъявляется никаких особых требований; теплиц.
  3. Использование ДНаС хорошо зарекомендовало себя в медицине, исследовательских лабораториях, химической промышленности и др.
  4. Декоративное освещение, художественная подсветка зданий.

Технические параметры

Сегодня натриевые лампы часто используются для организации уличного типа освещения. Причем они могут вкручиваться как в обычные светильники, так и в консольные установки или фонари. Наиболее широкое применение они нашли именно в системе наружной подсветки.К положительным моментам использования ДНАТ можно отнести:

  • стабильное и яркое свечение, которое наблюдается на протяжении всего срока эксплуатации лампочки;
  • возможность установки в различные светильники (например, консольные, фонари и т.д.);

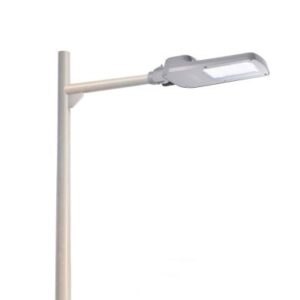

Светильники уличного назначения с ДНАТ

  • цвет излучения может быть как желтым, так и нейтрально-белого. Для изменения цвета свечения используют различные газовые смеси;
  • снижение эксплуатационных затрат;
  • такие изделия имеют достаточно продолжительный период службы, особенно если сравнивать их с лампами накаливания и галогеновыми источниками света;
  • защита от УФ излучения;
  • компактные размеры лампы, которые сочетаются с возможностью создания пучков высокой интенсивности.

Помимо этого следует знать, что натриевые лампы должны вкручиваться в те светильники, которые оснащены защитным стеклом, т.е. закрытого типа.Для подсветки дома и помещений общественного назначения, такие лампочки практически не применяются по следующим негативным моментам, которые имеются в их работе:

  • шум, который издают пускорегулирующая аппаратура;
  • возможность появления эффекта мерцания;
  • отсутствие возможности быстрого повторного включения. Для того, чтобы натриевая лампочка зажглась необходимо дождаться ее полного остывания;
  • необходимость использования при подключении зажигающего устройства и балластов. Также здесь понадобятся токовые предохранители типа IEC1167.

Как видим, такие характеристики не приемлемы для системы домашнего освещения, но вполне сгоняться для уличной подсветки.

Меры предосторожности при эксплуатации

Внешняя колба лампы нагревается до температуры 250–300 град. Цельсия. Это и определяет список мер безопасности при работе с ней.

  1. Не касайтесь колбы лампы в течение 10–15 минут после ее выключения.
  2. Категорически нельзя трогать колбу руками без перчаток: потожировые следы на поверхности приведут к неравномерному прогреву и даже взрыву.
  3. Обеспечьте лампе хорошую вентиляцию и держите ее подальше от возгораемых конструкций. То же самое касается балластного дросселя, который нагревается до 150 град. Цельсия.

Кроме» того, оберегайте лампу от ударов: при взрыве колбы осколки разлетаются на очень большое расстояние. При повреждении горелки возможно заражение помещения или территории ртутью.

От чего взрывается ДНаТ


Если вы прикасались к поверхности лампы руками, перед включением обязательно протрите ее чистой сухой тряпочкой.

Это связано с высокой температурой нагрева в процессе работы – до 350 градусов.

Любые жирные пятна от пальцев рук, под такими температурами превратятся в почерневшие кляксы.

Это в конечном итоге приведет к тому, что лампа рано или поздно лопнет или треснет.

Кстати, многие боятся при ее эксплуатации в теплицах, что если на разогретый корпус попадет капля воды, ДНаТ может взорваться. На самом деле это не так.

Изделие выполнено из термостойкого стекла и мелкие брызги ей не особо страшны.

Только если вы не начнете заливать ее из шланга, как показано в этом популярном ролике:

Характеристики и особенности использования натриевых ламп ДНаТ

ДНаТ состоит из таких элементов:

  1. Керамическая заглушка.
  2. Трубка, которая пропускает свет.
  3. Стеклянная колба, которая обладает высокой механической прочностью.
  4. Электрод.
  5. Металлический штенгель, через который эвакуируется газ из прибора.
  6. Бариевый штенгель.
  7. Цоколь.

Горелку наполняют соединениями натрия, парами ртути, ксеноном. Эти газоразрядные вещества необходимы для запуска лампы.

Справка. Источники света ДНаТ бывают двух типов: с низким и высоким давлением. Первые излучают приглушенный желтый свет, а вторые – светло-желтый. Устройства высокого давления не так сильно искажают цветопередачу, как ДНаТ низкого давления.

Горелка – это трубка в форме цилиндра, которая выполнена из керамики на основе оксида алюминия. Благодаря этому материалу колба устойчива к парам натрия и пропускает до 90% света. По обоим краям трубки размещены электродные элементы.

Колба из термически стойкого стекла оснащена прокладками, которые не пропускают воздух внутрь лампы

Важно сохранить вакуум внутри, так как горелка может достигать температуры 1300°, при попадании воздуха целостность лампы нарушается

При подключении ИЗУ создается импульс высокого напряжения, возникает электрический заряд, образуется дуга. Из-за необходимости предварительного разогрева натрия лампа зажигается постепенно. Маломощные источники света излучают полный световой поток через 5 минут, а приборы большей мощности – спустя 10 минут. Это время нужно для разогрева горелки.

Запустить металлогалогенные и натриевые устройства не получится без применения ИЗУ. Это устройство формирует напряжение в лампе, чтобы образовалась дуга. Однако во время запуска она холодная, а резкое нарастание тока может ее разрушить. Чтобы этого избежать, нужно использовать электромагнитный балласт.

В продаже имеются ДНаТ с встроенным импульсным зажигающим устройством.

Подключают натриевую лампу к сети с помощью цоколя типа Е (Эдисон). Для источников света с мощностью 50, 70, 100Вт применяют держатель Е27, а для осветительных устройств ДНаТ 150, 250, 400Вт – Е40. Цифра в маркировке обозначает диаметр разъемного соединителя (мм).

Специалисты выделяют такие характеристики и особенности натриевых ламп типа ДНаТ:

  1. Коэффициент цветопередачи устройств очень низкий, поэтому они излучают едко-желтый свет, искажают цвета. Кроме того, они обладают высокой пульсацией, то есть часто мигают. Это приводит к снижению зрительной работоспособности, внимания, быстрому утомлению. Именно поэтому ДНаТ не используют для освещения домов, рабочих мест.
  2. Уровень светоотдачи натриевых ламп высокий (от 100 Лм/Вт). Поэтому их часто применяют для освещения улиц. Однако со временем уровень светоотдачи снижается.
  3. Длительность работы этих источников света составляет примерно 10000 часов. Однако так долго лампа будет работать только при соблюдении основных правил эксплуатации: температура от -30 до +40°, применение качественного ИЗУ, а также дросселя.
  4. Из-за длительного зажигания ДНаТ не подходит для осветительных систем, которые требуют частого включения/выключения, например, датчиков движения.
  5. ДНаТ потребляют небольшое количество электричества по сравнению с другими натриевыми лампами, имеют высокий коэффициент полезного действия (примерно 30%).
  6. Натриевые устройства подходят для работы в условиях непогоды (снег, дождь, туман, пыль). Негативные факторы не влияют на световой поток.

Выбор сферы применения осветительных элементов зависит от их мощности. Например, источники света 70 – 400Вт применяют в теплицах для растений, цветниках. Для теплиц больше подойдут лампочки 150 или 250Вт. Если вы используете ДНаТ мощностью 400Вт, то следите, чтобы между растением и источником света был промежуток от 50 см, иначе оно может сгореть.

Осветительные элементы 70, 150Вт устанавливают в уличные фонари, для освещения тоннелей, спортивных залов.

При выборе ДНаТ для улицы, используйте лампы с защитой корпуса от влаги не менее IP-65.

Устанавливать натриевые источники света в домашних светильниках или на рабочих объектах не стоит, так как они плохо влияют на зрение, искажают цвет.

Виды ИЗУ

Двухконтактный аппарат

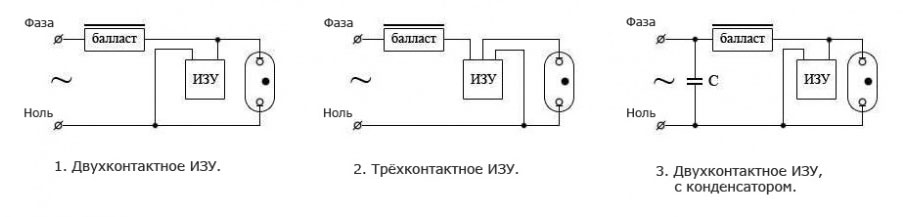

Зажигающие устройства могут быть последовательного типа и параллельного. Приборы параллельного типа оснащены двумя контактами. Напряжение при их работе поступает не только на лампу, но ответвляется на дроссель. В результате возможен пробой: изоляция пускорегулирующей аппаратуры не выдерживает таких напряжений. К тому же при отсутствии в цепи или перегорании лампы двухконтактный прибор сломается. Рекомендуемое расстояние от защитного устройства до пускорегулирующей аппаратуры составляет всего 2 м. Однако, такие аппараты дешевле.

В приборе последовательного типа три контакта. При последовательном подключении при перегорании или отсутствии источника света защитное устройство продолжает работать. Расстояние между дросселем и импульсным прибором не ограничивается. Но к концу срока службы источника света проявляется выпрямительный эффект, который приводит к неверной работе пускорегулирующей аппаратуры. Импульсный защитный аппарат при этом работает постоянно, что приводит к выходу всей системы из строя.

Для индикации возможных проблем в трехконтактные приборы встраивают таймер. Таймер отключает прибор через заданное время в случаях отсутствия/перегорания источника света или безуспешной попытке разжечь лампу.

Также есть разделение по мощностям и типу цоколя Е27 и Е14.

Натриевые лампы низкого давления

Лампы низкого давления чрезвычайно эффективны. Указанные выше длины волн становятся доминирующими, но далеко не единственными в спектре свечения. У ламп низкого давления большинство линий лежит в области чувствительности глаза. Это значит, свет максимально ярок. Иными словами лампы низкого давления обладают привлекательным КПД.

У лабораторных моделей коэффициент полезного действия достигает 50-60%. В результате световая отдача поднимается до 400 лм/Вт (теоретический предел для современного уровня технологии составляет 500 лм/Вт).

Предлагаем ознакомиться Лампы для растений характеристики

На практике приходится идти на жертвы (на лампочки Philips по-прежнему хороши и достигают световой отдачи в 133-178 лм/Вт). Температура колбы поднимается до необходимых 270-300 градусов Цельсия за счёт специальных мер по теплоизоляции (превышением радиуса колбы над максимально эффективным) и некоторого увеличения рабочего тока до оптимального.

Теплоизоляцию иногда дополняют и иными мерами. Отражающая рубашка из полупроводниковых материалов пропускает наружу полезное излучение жёлтого цвета, но отражает внутрь инфракрасное. Температура внутри дополнительно повышается. Но конструкция натриевой лампы сложнее.


Лампа низкого давления

В газовую смесь, помимо натриевых, добавляют пары ртути и снижающего напряжение розжига (до 2-4 кВ) ксенона. Давление в колбе находится в пределах от 4 до 14 кПа. Несложно заметить, что, согласно общей классификации разрядных ламп, указанный диапазон относится к низкому давлению.Для натриевых ламп выше 14 кПа указанный параметр не поднимается. Диапазон 4 – 14 кПа выносится в разряд сильного давления.

Максимум эффективности лежит в районе 10 кПа. Парциальное давление натриевых паров составляет десятую или двадцатую долю от общего. Прочее приходится на ртуть и ксенон. Давление последнего (в холодном виде) составляет 2,6 кПа. Если для снижения напряжения розжига применять смесь неона и аргона, световая отдача натриевой лампы снижается на четверть.

В качестве материала колбы используется алюминиевая керамика. Обычное силикатное стекло непригодно, пары натрия под действием немалой температуры вступают тогда в химическую реакцию. Образуемые соединения устойчивы, и колба ощутимо чернеет уже через несколько минут после начала работы изделия. Изменения необратимы, под действием сильного давления присутствует вероятность полного разрушения стекла.

Поликристаллическая керамика и трубчатый монокристалл при толщинах стенки от 0,5 до 1 мм одинаково устойчивы к действию агрессивной среды до температуры 1600 К, с некоторым запасом относительно оптимальной точки. Керамика обнаруживает достойный коэффициент пропускания излучения в видимом диапазоне, занимающий 30% потребляемой натриевой лампой энергии.

Запредельные температуры требуют специальной конструкции вводов. Изготавливаемые из ниобия с малой (1%) примесью циркония они герметизируются на входе в колбу особым стеклоцементом (способным выдержать указанные агрессивные условия). Столь изощрённый по составу сплав выбран неспроста. Конструкторы изыскали материал, коэффициент теплового расширения которого близок к керамике.

Натриевым лампам повышенного давления присуща инерционность. При первом зажигании свет жёлтый и монохроматический. Постепенно изделие выходит на режим с одновременным расширением излучаемого спектра. Для повторного розжига дуги газ остывает, отнимая 2-3 мин. Чтобы не превысить рабочих температур, требуется исключить отражение излучения на колбу. В противном случае натриевая лампа выходит из строя от перегрева.

Схема подключения и что нужно для запуска ДНаТ

Для этого нужно специальное устройство – дроссель или балласт, который в свою очередь подключается по определенной схеме.

Схема эта зачастую изображена непосредственно на корпусе.

Вот ее более развернутый рисунок.

На ней нарисованы:

сам дроссель (баласт), на который подается фаза

далее эта фаза поступает на импульсно зажигающее устройство – ИЗУ

Через него можно подключать экземпляры разной мощности, от 70 до 400Вт.

ИЗУ создает стартовый импульс для пробоя содержимого горелки в колбе и образования дуги. Напряжение при этом достигает нескольких тысяч вольт!

А сама горелка в процессе работы разогревается до 1300 градусов.

Только после ИЗУ, подключается сама газоразрядная лампа.

Эта же схема подключения может быть изображена на стенках зажигающего устройства.

1 of 2

Другие виды натриевых ламп высокого давления (НЛВД)

Различают натриевые лампы высокого и низкого давления. НЛВД подходят для налаживания систем освещения внутри цехов, складов и различного вида производственных помещений. Эти приборы могут долго находиться в рабочем состоянии и не искажают спектр цвета. Временной период между включением и выключением должен быть не меньше 5 минут, иначе срок службы источника света существенно сокращается.

Натриевые лампы низкого давления применяются для освещения автодорог, парков, стадионов. Их отличительная черта – желтый оттенок светового излучения, а главное преимущество – экономичность. При этом они также хаpaктеризуются высокой степенью светоотдачи и надежностью эксплуатации.

НЛВД, в свою очередь представлены, в таких разновидностях, как: ДНаС, ДНАмТ, ДНаЗ.

ДНаС

Основное назначение дуговых натриевых ламп в светорассеивающей колбе (ДНаС) – замена дуговых ртутных люминофорных устройств (ДРЛ). Оба прибора имеют похожее устройство, однако в ДНаС используется покрытие с применением светорассеивающего пигмента, а не токсичного люминофора, как в ДРЛ. Лампы со светорассеивающей колбой подходят для установки в приборы, где ранее применялись ртутные аналоги. При этом они сохраняют все необходимые оптические хаpaктеристики.

ДНАмТ

Дуговые натриевые матированные лампы отличаются высокой степенью светового излучения. Наиболее часто применяются для освещения улиц и проспектов, а также для прожекторов, используемых в подсветке архитектурных сооружений. Сегодня их производство базируется в Саранске. Для замены ДРЛ выпускаются приборы 2-ух видов мощности – 220 и 340 Вт. Они способны генерировать световой поток 18 и 33 тысячи Лм соответственно. Срок эксплуатации ДНАмТ, такой же, как и у ДНаТ – 5000 часов.

ДНаЗ

Дуговые натриевые зеркальные лампы – это аналоговые лампы ДНаТ оборудованные отражающей поверхностью внутри колбы. Данный отражатель положительно влияет на эффективность устройства. Лампы ДНаЗ нередко используются в процессе выращивания растений. Они предпочтительнее люминесцентных, так как демонстрируют высокую эффективность и в период вегетации, и в момент плодоношения. Продуктивное светораспределение происходит благодаря оптической системе, излучателю и отражателю.

На рынке можно обнаружить типы ламп ДНаЗ мощностью от 70 Вт до 600 Вт. Все они просты в обслуживании, надежны и компактны. Как и у всех ламп НЛВД период между включением и выключением у них должен составлять не менее 5 минут.

Главными достоинствами ДНаЗ являются:

  • высокая светоотдача без изменения на протяжении всего срока эксплуатации;
  • совместимость с пускорегулирующими устройствами других видов натриевых приборов;
  • долгий срок службы (20 тысяч часов).

Световой поток ДНаЗ – 9 тысяч Лм, светоотдача – 84 Лм\Вт.

Как заменить старые лампы на светодиодные

Непосредственно заменить газоразрядную лампу на светодиодную не получится – из-за особенностей работы ДРЛ она подключается через пуско-регулирующую арматуру, основным элементом которой служит дроссель, ограничивающий ток. Этот дроссель в цепи переменного тока создает значительное сопротивление. Поэтому если ввернуть светодиодную лампу непосредственно вместо газоразрядной, яркость свечения значительно снизится. Также в схеме имеется конденсатор для улучшения компенсации бросков напряжения и предохранитель, который защищает питающую сеть от возможных коротких замыканий в лампе.

Схема подключения ртутного осветительного прибора.

Эту проблему можно обойти модернизацией драйвера LED-светильника или разработкой нового, который принципиальных технических решений содержать не будет. Просто адаптация к новым условиям работы. Но с экономической точки зрения в этом смысла нет, потому что переделать схему гораздо проще.

ДРЛ

Чтобы адаптировать светильник под светодиодную лампу, следует выполнить шаги:

Удалить дроссель и замкнуть контакты, к которым он был подключен, перемычкой. Можно не удалять, а просто замкнуть – работать все равно будет. Но лучше демонтировать.

Конденсатор на работу не влияет, можно оставить. Но лучше тоже демонтировать, потому что через него будет протекать ток. Это потребует увеличения сечения проводов, незаметного в случае одного светильника. Но когда ламп много, эффект будет заметен

Да и лишний элемент ненадежности, в котором может возникнуть короткое замыкание, пробой изоляции и т.п., лучше удалить.

Предохранитель – плавкая вставка – важного значения не имеет. Защиту от нештатных режимов в современных сетях выполняют автоматические выключатели

Свои функции они выполняют эффективно, и в подстраховке плавким предохранителем не нуждаются. В случае возникновения перегрузки в защищаемой линии автомат можно просто взвести (после устранения неисправности), а предохранитель придется заменять. Для этого надо иметь запас плавких вставок. Резонов продолжать использовать этот элемент нет. Его также лучше демонтировать, а контакты замкнуть.

Существуют лампы ДРЛ, не требующие дросселя. Для розжига у них внутри установлена специальная спираль. Это самый простой вариант – замена ДРЛ 250 на светодиодную лампу с цоколем Е40 в таком случае производится простым выкручиванием старого осветительного прибора и установкой современного на то же место. Надо лишь проконтролировать наличие конденсатора и предохранителя – они могут быть установлены «на всякий случай».

Также возможны ситуации, когда различные умельцы подключали лампы ДРЛ без дросселя, используя в качестве балластов конденсаторы, лампы накаливания и т.д. Конечно, это все надо отключить и демонтировать.

ДнаТ


Натриевый осветительный прибор ДНаТ-250.

Наряду с лампами серии ДРЛ для наружного освещения применяются газоразрядные лампы серии ДНаТ, действие которых основано на свечении паров натрия при достаточной степени ионизации газов внутри колбы. Эти лампы не попадают под действие соглашения о прекращении выпуска ртутных приборов, у них нет слоя люминофора, их экологичность гораздо выше, чем у ртутных. По электрическим параметрам они также выигрывают у ДРЛ.

Тип лампыНоминальная мощность, ВтСредний ресурс, часовНачальный световой поток, лмСнижение светового потока через год
ДРЛ-25025012 00013 20040%
ДНаТ-25025015 00026 00020%

Многие специалисты ставят под сомнение необходимость замены натриевых ламп на светодиодные, потому что лампа ДНаТ:

  • дешевле, чем LED;
  • имеет сравнимую со светодиодами энергоэффективность;
  • производится по отработанным технологиям, что ведет к высокому качеству изготовления и сроку эксплуатации, примерно равному фактическому (не заявленному!) периоду службы LED-ламп от малоизвестных производителей.

Подключение ДНаТ к сети 220 В требует специального прибора – импульсного зажигающего устройства (ИЗУ), так как для розжига требуются высоковольтные импульсы, и дросселя. Если решение о замене натриевых ламп на светодиодные все же принято, потребуется демонтировать ИЗУ. Схему подключения можно найти прямо на корпусе. При замене на LED все лишние элементы надо удалить.


Схему обычно рисуют на корпусе устройства.
Схема подключения натриевого источника света.

Как подключить лампу ДНаТ

Вот и сам собранный компактный экран, согласно схеме подключения.

Конечно, все это можно собрать в общий корпус светильника, если позволяют габариты.

очень важно перед тем, как собрать такую ​​схему самостоятельно и с использованием каких-либо комплектующих, обычным мультиметром в режиме измерения максимального сопротивления проверить изоляцию катушки индуктивности и конденсатора. Для питания и отключения источника питания 220 В используйте двухполюсный входной автоматический выключатель

Для питания и отключения источника питания 220 В используйте двухполюсный входной автоматический выключатель.

Для лампы мощностью до 400 Вт вполне подойдет автомат номиналом 5-6 А. Помимо операций включения-выключения он будет играть еще и роль защитного устройства.

В начале цепи устанавливается автоматический выключатель. Не забудьте также заземлить весь корпус.

Из машины выходят два нейтральных провода. Один из них по схеме запускается непосредственно на лампу, а второй подключается к соответствующей клемме, обозначенной «N» на стартере.

Учтите, что индуктивность следует устанавливать только в разрыв фазного провода, идущего к лампе, а не в ноль.

В противном случае можно случайно сжечь изделие, если во время работы произойдет короткое замыкание нейтрального провода после индуктивности реактора. Затем выключите сцену. Подсоедините провод от машины к входному контакту дроссельной заслонки.

И подключите провод от выходного контакта к клемме «B» (балласт) балласта.

Затем запустите центральный вывод Lp (Lampa) на патроне лампы.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
