Монтируем навес над крыльцом своими руками из поликарбоната в частном доме своими руками – Инструкция монтажа — Схема

Выбор формы

Обычный навес над крыльцом обычно делают скатным (с одним, двумя или тремя прямыми скатами). Однако специфика сотового поликарбоната в том, что он приобретает жёсткость, будучи изогнутым перпендикулярно рёбрам жёсткости. Этот материал лучше всего противостоит нагрузкам в арочных и сводчатых конструкциях. А прямые (плоские) скаты потребуют устройства частой обрешётки, которая может испортить облик козырька и в любом случае снизит его светопропускание. Сама концепция навеса из поликарбоната подразумевает лёгкость, ажурность и плавный изгиб. Если всё же требуется устроить прямые скаты, лучше выбрать монолитный поликарбонат толщиной от 6 мм (отметим, что и монолитный лист лучше противостоит нагрузкам в изогнутом виде).

Несложный сварной козырёк обойдётся в 6-8 000 руб.

Мастер Лок

Кронштейны выполнены из морозостойкого пластика в сочетании с металлом.

Вулкан

Козырёк с гнутыми элементами, цена — 6 800 руб.

Что такое поликарбонат

Поликарбонат — это материал со светопроникающей способностью в 90 %. Материал обладает малым весом, он крепче стекла в несколько раз, ему не страшен молоток. Поликарбонат предпочитают использовать на дачах для сооружения теплиц — ураган и град таким конструкциям не страшен.

В составе поликарбоната находится вязкий полимер, поэтому его почти нельзя разбить. Стоимость опор снижается благодаря малому удельному весу и чрезвычайной легкости

Полотно из карбоната может выдержать сильный ветер и снежную нагрузку, что важно, например, для теплиц

Материал обладает превосходной термостойкостью, на него не влияет окружающая среда. Благодаря малой теплопроводности поликарбоната можно снизить расходы на электроэнергию. Он обладает еще и шумоизолирующими способностями.

Виды

Выпускается поликарбонат в двух разновидностях, и они несколько отличаются друг от друга. Листы в монолитном варианте, в зависимости от назначения, выпускаются толщиной от 2 до 12 миллиметров. Также налажен выпуск сплошных антивандальных листов.

Стандартными являются размеры листа 2,05 х 3,05 метра. Относительно низкой прочностью по сравнению с монолитным листом обладает ячеистый, или сотовый поликарбонат. Он применяется в других областях. Толщина листа из-за ячеистой структуры получается больше, она может варьироваться в диапазоне от 4 до 32 миллиметров.

Ячеистый поликарбонат поступает в торговые организации в стандартных размерах: 2,1 х 6 м или 2,1 х 12 м. Также налажен выпуск цветного поликарбоната.

Преимущества

Поликарбонат широко начал использоваться в строительстве, авиастроении, военной индустрии, судостроении, пищевой промышленности, медицине, компьютерных технологиях, архитектуре.

Материал имеет несколько преимуществ, главными среди них являются:

• доступная стоимость;
• легкость обработки;
• эстетичный внешний вид;
• популярность;
• долговечность.

Данный материал используется для остекления различных фасадов зданий: хозяйственных, жилых и административных. Из монолитных листов изготавливают приборы наблюдения и линзы для прицелов. Эти полотна применяют в сигнальных фонарях, в окнах самолетов; в судостроении — в иллюминаторах, которые способны удерживать удары волн.

Кухонная посуда из поликарбоната, изготовленного литьевым способом, способна выдерживать высокие температуры, не бьется, не теряет своих свойств от воздействия моющих средств.

Монолитные полотна могут быть еще и защитными — выступать в роли барьеров от вандалов и стихии. Литой поликарбонат в компьютерных технологиях используется при производстве жестких дисков для компьютеров. В медицине этот материал применяется для изготовления прочной и небьющийся посуды. В архитектуре используется для изготовления козырьков и навесов, павильонов и остановок, пуленепробиваемых перегородок и ограждений.

Недостатки

Но этот материал имеет также и недостатки.

К недостаткам можно отнести:

1. Низкую абразивную устойчивость — он не в состоянии выдержать жесткое механическое воздействие. Особенно это относится к сотовым листам.
2. Разрушение под воздействием ультрафиолетовых лучей. Поэтому сотовые листы имеют защитные УФ-фильтры. Образцы изделий без защитных фильтров могут применяться для внутренней отделки зданий.
3. Значительный тепловой зазор. Когда изменяется температура внешней среды, поликарбонатные листы значительно изменяют свои размеры: примерно 2,5 мм на 1 метр при изменении температуры на 40 градусов. Поэтому необходимо предусматривать тепловые зазоры, в противном случае возможно выпучивание или разрывы полимерных конструкций.
4. Повышенную отражающую способность, особенно это ощутимо в арочных конструкциях.
5. Чрезмерную прозрачность. В некоторых случаях прозрачность из преимущества может превратиться в недостаток.

Чтобы избежать негативного действия недостатков, достаточно лишь следовать инструкциям по эксплуатации.

Примеры крыльца дома. Как сделать крыльцо в частном доме своими руками: варианты и фото

Фасадное крыльцо перед входом в дом – необходимая часть пристройки с лестницей или без, которая не только придаёт визуальную красоту и повышает ценность здания, но и необходима для удобного входа и выхода из дома.

Сэкономить деньги и пристроить крыльцо в частном доме можно своими руками, если следовать советам в нашей статье.

• Кирпичное.
• Каменное.
• Бетонное.
• Из металла.

По желанию устанавливают навес. Выбор материала зависит от личных предпочтений и материальных возможностей человека.

Крыльцо может быть встроенным или выступающим (размещается за пределами наружных стен), закрытого или открытого типа.

Каркас может быть сделан как из сплошных досок, так и из стекла.

Если дом построен из шлакоблоков, то к нему можно пристроить крыльцо из любого материала, включая дерево, но если дом полностью из брусьев, то бетонное крыльцо вряд ли будет уместным.

Крыльцо для частного дома из дерева – наиболее доступный материал, с которым легче всего работать (обычно выбирают сосну).

Чаще всего брусья используют для изготовления ступеней и выпиливают их в виде косоура – несущей балки с гребёнкой вверху, когда ступени крепятся сверху на вырезах тетивы. Используется толстая или тонкая доска, количество ступеней должно быть нечётным – так будет комфортнее подниматься.

Что касается металлических ступеней, то их делают в виде ажурной сетки (обязательно рифлёной, чтобы избежать травм). Кроме того, металл нужно часто обрабатывать и красить, чтобы не появилась ржавчина.

Как сделать крыльцо, если мало денег?

Самый бюджетный вариант — бетонное крыльцо редко оставляют в неизменном виде – оно служит основой для дальнейшего декорирования. Если оставлять бетонную конструкцию, то со временем от неё могут отколоться куски или пойдут трещины.

Кирпичные ступени заметно выигрывают на фоне бетона и металла – со стороны дом выглядит солидно и более богато. Кирпич хорошо ложится, быстрее сохнет и стоит дешевле.

Вместо кирпича можно использовать природный или искусственный камень (мрамор, песчаник, гранит, доломит). Чаще всего можно встретить дома с гранитными ступенями. Несмотря на шикарный вид, гранит очень скользкий.

Фундамент для крыльца: когда он нужен?

Первый шаг в любом строительстве – это фундамент, который отвечает за нагрузку стен, кровли, и должен выдерживать вес не только людей, но и подструктуры крыльца, колонн, крыши, перил и других частей дома, включая предметы внутри.

Считают, что бетонное покрытие под деревянным настилом не всегда требуется, и некоторые строители не заливают фундамент, а сразу переходят к установке деревянных балок.

Стоит ли заливать фундамент, зависит от общего веса конструкции крыльца, наклона местности, погодных условий или состояния почвы в вашем регионе.

Например, глинистая почва обладает низкой несущей способностью и требует установки железобетонных конструкций, а сами опоры должны устанавливаться ниже линии замерзания и быть достаточными по размеру для распределения общей нагрузки.

Установка фундамента необходима на плоских участках или участках с небольшим уклоном. Даже если крыльцо частного дома имеет площадку для установки цветочных горшков (патио), сама плита должна быть очень устойчивой. Если крыша начнёт смещаться, то может повредиться всё здание.

Как сделать крыльцо в частном доме, если на территории есть крутые склоны?

Для сглаживания крутых склонов понадобятся колонны из железобетона, которые встраивают в фундамент. При строительстве фундамента учитывается общий вес на основе географических зон. Наиболее распространены 1,5 м опоры с толщиной 2,5 см.

Насыпная опорная площадка

Подходит для лёгкого деревянного или металлического крыльца, обшитого брусом без установки фундамента, но с креплением анкерных болтов на несущей конструкции.

Чтобы подготовить пространство для площадки, выройте приямок на месте опоры не уже ширины двух ступеней, глубиной не менее 25 см от поверхности почвы.

Засыпьте ямку щебенкой (толщина не менее 5 см), хорошо утрамбуйте и положите на площадку ровный слой асфальтобетонной смеси (асфальтобетон).

Монолитная опорная площадка

Перед началом работы устанавливают наклонные и горизонтальные балки и опалубки для ступеней. Затем конструкцию заливают бетоном, каждую ступень перед заливкой покрывают сеткой (армируют).

Стержни ячеек у сетки должны быть не менее 12×12 см, диаметром не более 10 мм. Вертикальную часть каждой ступени тоже покрывают сеткой.

Защитный слой бетонной смеси между поверхностью и арматурой должен быть не менее 1 см.

Требования к козырьку

Качественный козырек должен отличатся хорошей жесткостью. Это условие позволяет конструкции выдерживать большие нагрузки, например, при сильном дожде или снегопаде. Скопившийся снег будет очень тяжелым, поэтому форма козырька должна способствовать его скольжению

Сильный ветер не должен срывать козырек, поэтому важно, чтобы каркас конструкции был крепким

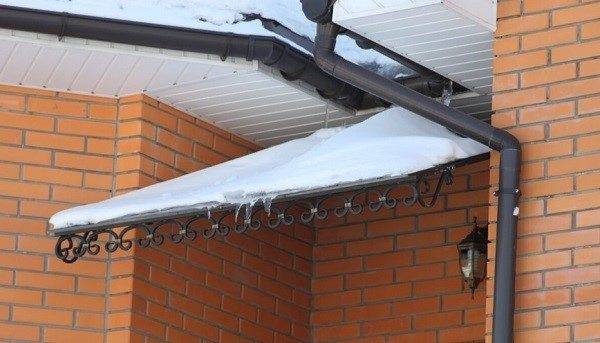

Обилие снега может сорвать козырек из поликарбоната со стены

Несмотря на такие рекомендации, козырек может доходить до подъездной дорожки. Так при выходе из машины не придется мокнуть под дождем. Также можно расширить козырек для получения хорошего навеса для террасы. Однако, для этого варианта потребуется установка дополнительных опор.

Установка дополнительных опор – это более практичное решение, чем увеличение толщины несущих балок

Форма козырька должна:

• препятствовать скоплению снега;
• обеспечивать водоотвод;
• гармонировать с дизайнерским оформлением фасада.

При планировании навеса, нужно заранее продумать систему водоотвода, чтобы повысить устойчивость к дождям

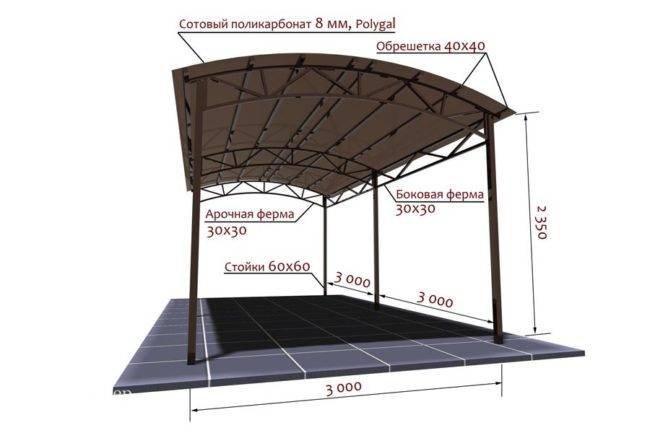

Как правильно определить размеры конструкции, и разработать чертёж

В первую очередь, как и в строительстве любого объекта, необходимо продумать и создать проект будущего сооружения. Для того чтобы создать качественный чертёж, нужно:

• выбрать место, где будет устанавливаться навес;
• измерить площадь, и просчитать каркас;
• определиться, из какого материала будет сооружён скелет: из дерева или металла;
• выбрать тип поликарбоната;
• составить чертёж.

В открытых источниках можно найти огромное количество готовых проектов

Учёт продольного и поперечного шага конструкции — немаловажный момент создания подробного чертежа. Продольные несущие опоры должны иметь шаг не больше 70 см, а поперечные рассчитываются в зависимости от того, какую толщину имеет лист поликарбоната. Для материала толщиной в 8–18 мм шаг делается не более 1 м. Если лист поликарбоната имеет толщину до 8 мм, то шаг уменьшается до 70 см.

Материалы

Логично, что поликарбонатный навес необходимо строить с применением поликарбонатных листов, но для них, в свою очередь, нужна какая-либо опора, помимо стен, к которым они, возможно, прилегают. Сам поликарбонат тоже еще надо выбрать, но общий принцип выбора мы уже рассмотрели выше: берите монолитный для идеальной, «оконной» прозрачности кровли или цветной сотовый, если вы не против глубокой полутени.

На роль материала для опор годится практически что угодно, кроме самого поликарбоната – целиком поликарбонатный навес вы вряд ли найдете. Чаще всего строители используют для создания каркаса камень и кирпич, дерево или металл. К возведению деревянных опор можно подойти по-разному, собрав их из обыкновенного бруса сечением 5х5 см или из более дорогого, но и куда более красивого резного дерева в виде фигурно перфорированных плит. Аналогично можно по-разному подойти и к созданию металлического каркаса – кому-то достаточно простого решения из металлопрофиля с размерами 20х40х2 мм, а кто-то выбирает более аристократичную и привлекательную металлическую ковку.

Достоинства поликарбоната

Одним из важнейших достоинств поликарбоната является небольшая масса. Другие подобные материалы весят значительно больше. Его толщина 2–12 мм, вес листа при этом 2,4–14,4 кг. Такие параметры разрешают создавать кровельную конструкцию, имеющую маленький удельный вес. Проект при этом становится дешевле, и к созданию навеса можно подойти творчески.

Арочная форма навеса наиболее популярна

Светопроницаемость у поликарбоната практически такая же, как и у стекла — около 90 процентов. Специальная защитная плёнка может защитить его от негативного воздействия солнечного излучения. Она не видна на поверхности поликарбоната, но значительно продлевает срок службы материала. В некоторых случаях такие навесы могут простоять больше 10–15 лет.

Материал прекрасно гнётся. Формовочная обработка может проводиться даже без воздействия высокой температуры. Величина радиуса изгиба (чем тоньше лист, тем этот параметр больше) — определяющий фактор этого свойства. Если лист имеет толщину, например, 4 мм, то радиус изгиба будет как минимум 600 мм.

Поликарбонат прекрасно гнётся, благодаря чему из него можно создавать конструкции интересных форм

Есть и другие достоинства:

• экологичность;
• невысокая стоимость;
• хорошие теплоизоляционные свойства;
• на поверхности не скапливаются осадки;
• с материалом легко работать;
• эстетичный внешний вид;
• разнообразие цветов.

Какой формы бывают козырьки

Таблица 2. Основные виды козырьков

Форма	Описание
Односкатная	Конструкция по форме прямоугольного треугольника. Покрытие козырька выполнено под наклоном и является гипотенузой треугольника. Считается самой простой в монтаже моделью.
Двускатная	Конструкция выполнена в виде крыши домика (треугольной формы). Такой козырек удобен в эксплуатации и хорошо защищает крыльцо от негативных погодных условий.
Купол	Конструкция имеет форму купола. Она выполнена из нескольких клинообразных листов, которые скреплены между собой по аналогии с зонтиком. Из-за закругленной формы деталей, новичку будет сложно проводить монтаж этого козырька самостоятельно. Такую модель козырька легко обслуживать в зимний период – особенности ее формы не позволяют снегу накапливаться.
Арка	Самая простая и популярная конструкция. Ее выполняют в виде арки. Такой козырек подходит абсолютно для любых зданий. Монтаж конструкции сможет выполнить даже новичок.
«Маркиза»	Основа козырька имеет форму тента, который зачастую используют в летнем кафе. Однако, модель из поликарбоната не может сворачиваться и находится только в статическом положении. Это единственное отличие.
Вогнутый	Имеет форму вогнутого в обратную сторону листа. Отличается оригинальным дизайном, однако ухаживать за таким козырьком проблематично. Вогнутая форма добавит изюминку любому крыльцу.

Металлический каркас

Вариантов столько, что перечислить все нет никакой возможности. Вот наиболее распространенные инженерные решения:

Не все из них, к сожалению, можно реализовать любому из нас. Например, такой козырек более чем привлекателен и практичен.

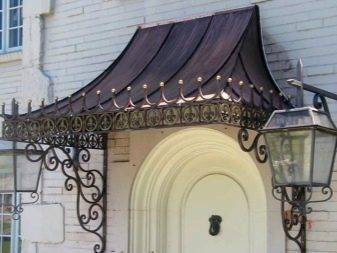

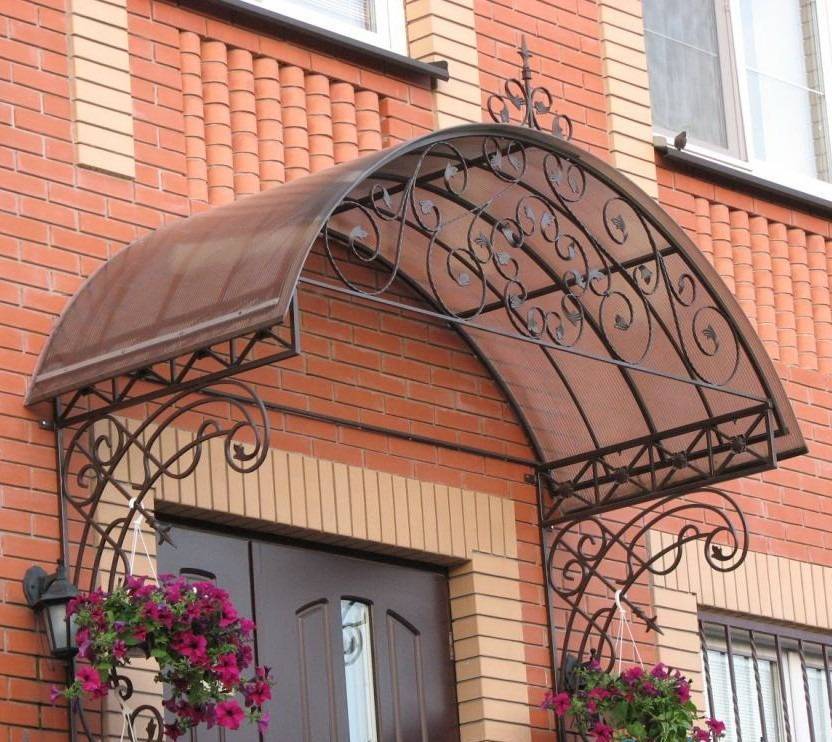

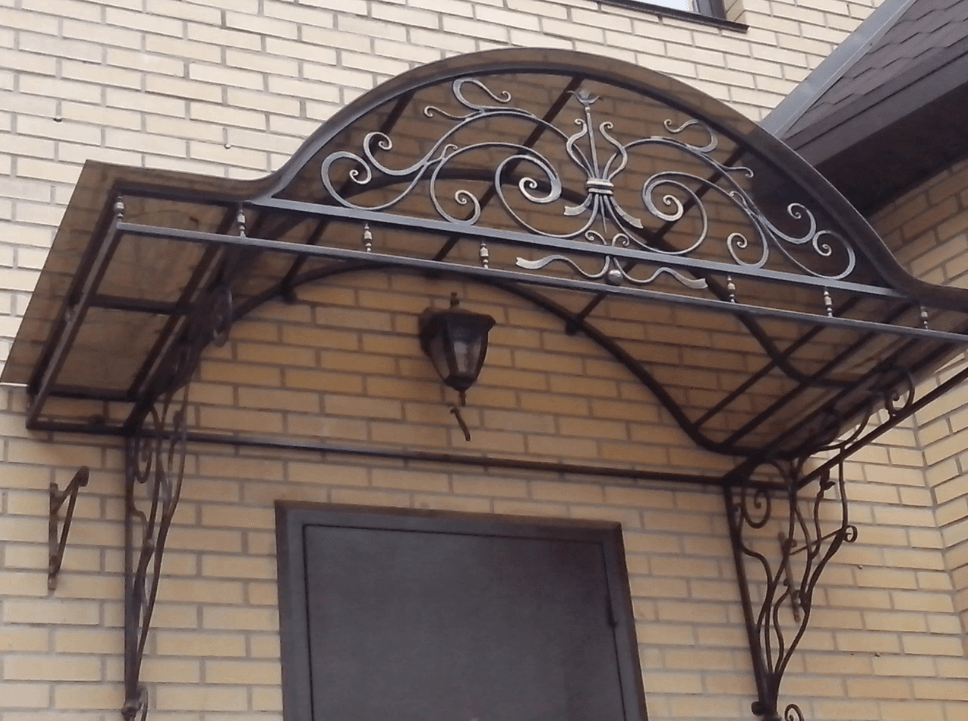

Но чтобы его смонтировать, нужно знать, что такое художественная ковка. А кроме умения, иметь еще и необходимое оборудование (горн) и соответствующие принадлежности (инструменты).

Что использовать:

• Для скатных навесов лучше подойдет уголок (достаточно «двадцатки»).
• Конструкцию арочного или шатрового типа, учитывая, что листы придется гнуть по радиусу, целесообразно монтировать из труб.

Виды

Навесы выполняют в самых различных вариантах, но при этом любая конфигурация требует общего соответствия единому стилистическому решению экстерьера, поэтому, разрабатывая проект навеса, следует принимать в расчет любую деталь, мелочь, нюанс. Как правило, для сооружения козырька выбирают одну из следующих форм.

Плоский навес – чаще всего используется при оформлении дачного домика или фасада в стиле рустик или, к примеру, шебби-шик, для этого нужно лишь сколотить несколько досок друг с другом и стильно оформить их декоративными материалами.

Купольный – отличается оригинальным дизайном, впрочем, это отнюдь не единственное достоинство такой конфигурации. Несомненным преимуществом такого покрытия является компактность, поверхность такого козырька занимает меньшую площадь, нежели варианты других типов, однако, при этом покрывает ту же площадь. Это означает, что материалов для обустройства козырька требуется гораздо меньше, что ведет к существенной экономии.

• Арочная и полуарочная формы – такие козырьки называют «маркизой», они очень экономичны, потому что на их обустройство расходуется совсем мало материалов. Такие модели отличаются естественным водоотведением, а кроме того выдерживают давление снежных масс.
• Двускатный навес – самая простая конструкция, которая при этом обеспечивает полноценный водосток.

• Трехскатный вариант – органично сочетается с многоскатными кровлями, отличается повышенной прочностью и износостойкостью.
• Вогнутый козырек – навес необычной формы, который может стать стильным акцентом архитектурной концепции.

Общий план работ и возможный дизайн

Процесс изготовления козырька из дерева для крыльца может стать интересным времяпровождением. Главное правильно подойти к решению данной задачи.

Ниже опишем примерный общий план работ, который рекомендуем соблюдать:

Подготовьте эскиз будущей конструкции, а затем по нему сделайте чертеж с подробным описанием всех размеров деталей.
Рекомендуем просчитать заранее стоимость материалов, которые потребуются для изготовления козырька.

Еще раз обратите внимание на дизайн, особенно когда навес предполагается устанавливать с лицевой стороны дома. Конструкция должна своим видом дополнять внешний облик здания, гармонировать с ним.

1. Приступать к реализации своего проекта следует после выполнения предыдущих условий.
2. На первом этапе следует установить каркас.
3. Второй этап – монтаж крыши, которая может быть наклонной или прямой, односкатной или двускатной. Также остаются популярными арочные или дугообразные конструкции, пирамидальные или многоугольные.
4. Чаще всего для крепежа используют анкерные болты. Если стена позволяет, можно вбить в нее арматуру, а уже к ней приварить электросваркой металлический каркас. Иногда используют металлические тросы или растяжки.

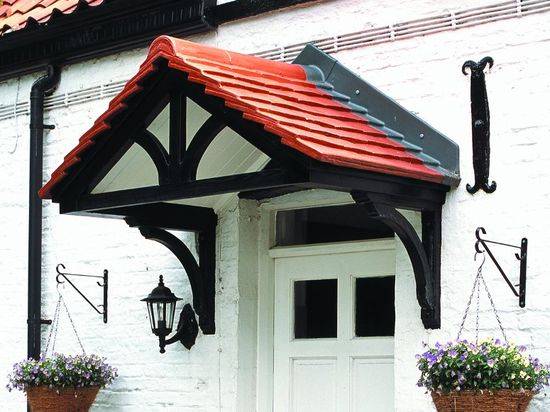

Как сделать козырек над крыльцом из дерева и гибкой черепицы двухскатного типа

Не так часто можно встретить следующий дизайн козырьков, внешний вид которых также вызывает интерес:

• односкатный с подзором;
• удлиненный купол или купольный;
• прямой;
• маркиза;
• вогнутый;
• стандартная или удлиненная арка.

В чем преимущество деревянного козырька

Изготовить навес над крыльцом из дерева проще, чем из металла. При этом вам придется затратить совсем немного времени, средств, усилий и строительных материалов.

Потребуются:

• брус и доски, для крыши можно также использовать профнастил, ондулин или металлочерепицу;
• ножовка по дереву;
• металлические уголки;
• шуруповерт;
• саморезы;
• анкерные болты;
• молоток.

Изготавливаем деревянный навес над крыльцом своими руками

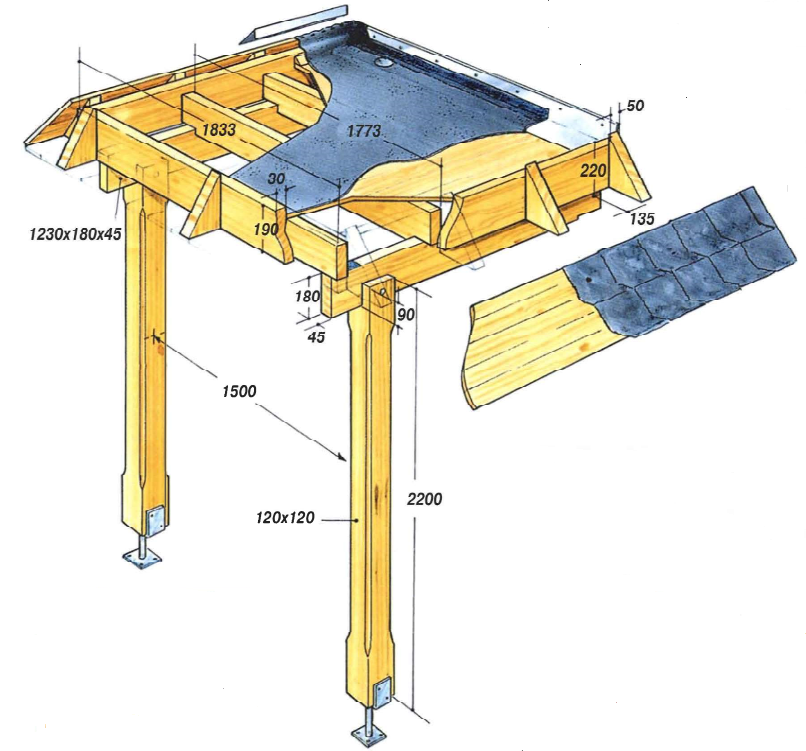

Процесс изготовления сложного деревянного козырька над входом в дом

Простая схема конструкции практически нами была рассказана выше, поэтому далее опишем более сложный вариант. Для него потребуется брус или бревно, чтобы навес гармонировал с деревянным домом.

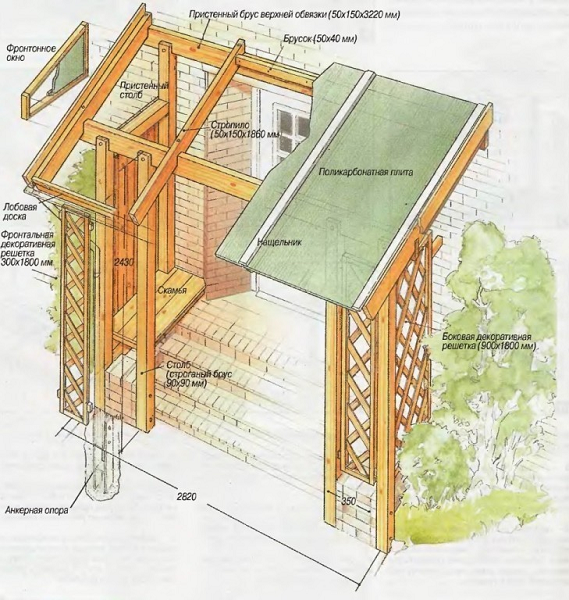

Сложный козырек над крыльцом из дерева своими руками

Кроме того, подготовьте:

• опорные столбы;
• деревянные бруски для стропильной системы;
• выберите покрытие для навеса;
• крепеж;
• пропитку.

Вам понадобятся также навыки работы с плотницким инструментом. Инструкция процесса, следующая:

Бетонная площадка	Она необходима для того, чтобы крыльцо не углублялось вместе с навесом в грунт. Для ее устройства снимите землю на глубину 100-150 мм и сделайте песчано-щебневую подсыпку. Под опоры выкопайте ямы и положите в них камни.
Установка опор	Возьмите жидкий битум, можно заменить его рубероидом, и обработайте нижнюю часть опорных столбов, чтобы влага е смогла разрушить их за короткий срок. Установите столбы в ямы и залейте бетоном. Осталось прикрепить косоур и у вас получиться лестница для крыльца.
Обвязка	Сделайте на брусе пазы и проведите верхнюю обвязку «в лапу».
Стропильная система	Отрежьте концы стропил под углом. Рекомендуем произвести сборку крыши на земле, а потом поднять ее наверх поэлементно. Стропильный брус осмолите или оберните рубероидом и установите в обвязочный, при этом его концы выдвиньте за каркас на 150-200 мм. Соедините стропила сверху коньковым прогоном или другим образом.
Крыша	Рекомендуем сохранить общий стиль с основной кровлей. При этом учтите, что наклон должен гарантировать свободное схождение снега и потоков дождя. Конструкцию следует максимально плотно зафиксировать на стене дома с помощью анкеров или саморезов. Чаще всего выбор падает на небольшую скатную крышу, которая может быть и в виде купола, и в виде арки.

Деревянные козырьки могут представлять собой произведение искусства

Пропитка

Не стоит пренебрегать использованием защитных растворов для древесины, которые позволяют сохранить ее целостность долгое время. Кроме того, дерево легко воспламеняемый материал, поэтому его также следует обработать от огня (см.также статью “Огнезащита деревянных конструкций: виды покрытий, критерии выбора”).

На фото – инструменты и подготовка деталей козырька

Рекомендуем:

• нанести антипирен;
• биологическую защиту;
• противопожарный состав.

Наносите растворы по очереди, давая каждому время на просушивание. После установки козырька, процедуру следует повторить.

Не советуем пользоваться «народными средствами», а также растворов «3 в 1». Для экономии лучше использовать смешанные составы – ЛКМ с пропиткой.

Разновидности форм

При выборе формы козырька учитывают не только свои предпочтения, но и архитектуру строения. Наиболее распространёнными являются следующие формы:

1. Купольная форма имеет не только оригинальный внешний вид, но и занимает меньшую площадь по сравнению с другими видами конструкций, что актуально для небольших, компактных крылец. Сэкономить получится не только на материале, но и на собственных усилиях по обслуживанию такой конструкции. Благодаря обтекаемой форме осадки не накапливаются на поверхности такого навеса, а также козырёк не боится сильных ветров.
2. Арочная и полуарочная формы рекомендованы для крыльца с навесом в регионе с сильными снеговыми нагрузками и дождями.
3. Односкатная форма является наиболее простой в монтаже, обеспечивающей естественный отвод влаги с её поверхности.
4. Двускатная форма относится к прочным и устойчивым типам конструкций.
5. Плоская форма встречается редко и рекомендована для засушливых регионов с незначительными осадками и отсутствием снеговых нагрузок.

Классифицировать навесы по типу установки можно на опорные и навесные. Первые являются наиболее массивными, так как их фиксация производится с одно стороны к фасаду, а с другой — на опорные столбы из металла или дерева. Навесные конструкции отличаются небольшим весом и компактными размерами, фиксируются они на фасаде непосредственно надплощадкой у входной двери.

Выбор того или иного типа навеса зависит от региона строительства. Там, где присутствуют обильные осадки и сильные ветра, рекомендуется устраивать более практичные опорные конструкции, способные не только достойно противостоять внешним воздействиям, но и надёжно защищать от них входную группу.
