Как проверить датчик температуры кондиционера
Главный параметр, по которому можно судить о исправности термисторов, это его сопротивление.
Причём его сопротивление зависит от температуры
Для определения сопротивления необходим прибор — омметр или мультиметр, в котором есть функция измерения сопротивления.
Также необходим термометр, можно обычный комнатный.
Методика проверки термодатчиков:
Вынимаем датчик из разъёма на плате
Устанавливаем прибор на функцию измерения сопротивления (лучше автоматический выбор предела измерения)
Считываем показания с прибора
- Измеряем комнатную температуру
- Сверяем показания с данными из документации на эту модель.
Пример проверки датчика температуры
Для примера возьмём кондиционер Toshiba RAV-SM562KRT-E.
Скачиваем сервис мануал для этой модели.
В разделе Troubleshooting находим таблицы зависимости сопротивления датчиков от температуры.
Возьмём для датчика температуры комнатного воздуха:
Из графика видно, что при температуре 25 0 С его сопротивление равно 10 кОм (самое распространённое значение).
Для проверки можно нагреть датчик, взяв его в руку, при этом, как видно из графика, его сопротивление должно уменьшиться.
Общая информация
В продаже доступны самые различные виды кондиционеров, которые отличаются рабочими свойствами и принципом работы. Однако многие из них используются только в теплый период, а с приходом зимы их отключают.
Это объясняется вероятностью возникновения конденсата внутри оборудования из-за воздействия температуры и влажности. Современные модели кондиционеров оборудованы мощной дренажной системой, которая удаляет остатки влаги с помощью специальной трубы, выведенной на улицу. Если температурные отметки опускаются ниже нуля, трубка может сильно замерзнуть, из-за чего в ней сформируется ледяная пробка. В дальнейшем вывод конденсата наружу окажется невозможным, что приведет к одному из двух сценариев:
- Остатки влаги попадут в комнату, вызвав появление грибков, плесени и сырости.
- Конденсат выведет систему из строя.
Воздействие холода опасно не только для внутренних элементов кондиционера, но и для наружных. Под угрозой повреждения оказывается компрессор, который сжимает рабочее вещество, обеспечивающее нормальную функциональность прибора, и отвечает за его циркуляцию по всему контуру. Для сбалансированной работы оборудования нужно применять специальный масляный состав, но под воздействием отрицательных температур он становится очень густым, а детали системы начинают изнашиваться.
Но существует уникальная разновидность прибора, которая подходит для работы в холодных условиях. Это мобильный моноблочный кондиционер, представляющий собой передвижную установку с небольшими габаритами и хорошими показателями КПД. Его можно перевозить в любую комнату или брать на дачу, не выполняя сложный монтаж. Ключевые узлы устройства находятся внутри помещения, за исключением воздуховода для отвода теплых или холодных воздушных масс. Для предотвращения риска замерзания конденсата в период сильных морозов трубу соединяют с вентиляционной шахтой.
Как узнать сопротивление датчика температуры кондиционера
Главный источник информации — документация для кондиционеров, сервис мануалы (service manual) и технические данные (technikal data) .
Если же не удаётся найти информацию для данной модели, можно посмотреть документацию для других моделей этого же производителя, очень часто датчики устанавливают с одинаковыми параметрами.
Также можно измерить параметры на аналогичном кондиционере, если есть такая возможность.
Если выяснилось что датчик всё-таки неисправен и требуется временно восстановить работоспособность кондиционера пока не приобретён датчик, это можно сделать поставив на место штатного датчика резистор.
Проще всего это сделать отрезав старый неисправный датчик, а освободившиеся выводы зачистить и припаять или прикрутить к ним резистор.
Для нашего примера нужен номинал 10 кОм, можно использовать любой постоянный или подстроечный.
При этом нужно учесть, что кондиционер будет всё время работать в режиме максимальной мощности не выключая компрессор.
Так что применять этот способ можно лишь на время при крайней необходимости.
Источник
Монтаж и подключение зимнего комплекта
устройство замедления вращения вентилятора
Прежде чем перейти к рассмотрению вопроса о монтаже и подключении зимнего комплекта на кондиционер, следует отметить, что изначально он предусмотрен для on/off моделей. В инверторных системах надобность в плате управления отпадает, так как вариативность изменения скорости вентилятора уже заложена в модуле управления внешним блоком. В них требуется лишь обогрев дренажа и картера компрессора, то есть установка предполагается в усеченном варианте. Любые монтажные и пуско-наладочные работы начинают с изучения принципиальной схемы подключения зимнего комплекта на кондиционер, которую можно найти в нескольких местах. У большинства устройств она нанесена на плату вариатора или размещена в инструкции установки зимнего пакета, которая прилагается в комплекте к самому устройству.
Особенности
Принципиальная схема не может быть единой для всех, поэтому в каждом отдельном случае используют вариант, рекомендуемый для конкретной модели.
Почему так? Здесь есть много нюансов. Дело в том, что сплит-системы, работающие только на холод не имеют четырехходового клапана, поэтому процесс упрощается. В приборах, работающих в режиме теплового насоса, этот элемент присутствует, что несколько усложняет монтаж и подключение комплекта на кондиционер. В зависимости от количества скоростных режимов вентилятора установка может происходить либо в разрыв фазы, либо в разрыв нейтрали. У некоторых вентиляторов минимальный скоростной режим соответствует минимально возможным оборотам, поэтому установка регулятора вращения вентилятора может быть нецелесообразной.
Обогрев картера компрессора и регулятор вращения
температурный датчик
Итак, установка зимнего комплекта на кондиционер начинается с разбора корпуса наружного блока. Сначала модуль демонтируют, потом снимают с сервисных портов защитные и верхнюю крышки и убирают лицевую панель.
В первую очередь крепят обогрев картера компрессора. Его надевают на нижнюю часть картера, чтобы подогрев масла шел более эффективно. Необходимо обеспечить наличие постоянного напряжения. Это исключит возможность холодного запуска и вспенивания масла. После производят подключение регулятора вращения в разрыв цепи вентилятора. У старт-стопных моделей обычно для этого требуется индивидуальное питание. Оно берется с отдельно проложенного провода.
подключение регулятора
У замедлителя вращения вентилятора есть температурный датчик. Его устанавливают на калач конденсатора, расположенный посредине 1/3 верхней части теплообменника по ходу движения фреона. Здесь происходит их оптимальный контакт, обеспечивающий точное определение температуры конденсации. Сам вариатор устанавливают и запитывают, ориентируясь на принципиальную схему подключения низкотемпературного комплекта на кондиционер, при этом его провода лучше скрепить хомутами из пластика – так будет меньше идти нагрузка на клеммы.
После подключения питания собирают внешний блок, обеспечивая надежное закрепление всех элементов на свои прежние места. Хомутами соединяют провода в один узел, стараясь закрепить их так, чтобы они не соприкасались с корпусом прибора и связуюими магистралями двух блоков. Обязательно проверяют работоспособность регулятора, сначала запустив кондиционер в режиме охлаждения, а потом в режиме обогрева. Показания снимают манометром или термометром.
Обогрев дренажа
Затем устанавливают обогрев дренажа, закрепив его пластиковыми хомутами к дренажному шлангу, и запитывают его. Как правило, если у внешнего блока кондиционера нет питающей клеммы, то вместе с межблочным кабелем прокладывают дополнительный питающий кабель. При наличии питающей клеммы обогрев дренажа, так же, как и обогрев картера компрессора, запитывают с него.
В конце статьи будет дана примерная схема подключения зимнего комплекта, которая подходит для on/off моделей. Для инверторных сплит-систем сначала проводится диагностика оборудования и только потом осуществляется монтаж по подходящей схеме. Некоторые производители выпускают кондиционеры, совмещаемые с зимними комплектами только этой же марки.
После того, как все этапы монтажа окончены, можно запускать кондиционер в эксплуатацию, но для надежной работы в зимнее время обязательно предусматривают еще внешнюю защиту наружного блока. В частном доме его можно поставить в подбалконное пространство, а в условиях многоквартирного дома прибор прячут под специальный навес, перекрывающий прямой доступ осадкам.
Особенности использования кондиционеров с разными температурными параметрами
Обычно предельно минимальные температуры кондиционер способен выдержать благодаря встроенному зимнему комплекту, состоящему из обогрева дренажного шланга, подогрева картера компрессора и электронной платы.
Но стоит помнить, что даже расширенный диапазон рабочих температур кондиционера не дает возможности использовать его для обогрева зимой. Если же пользователь игнорирует установленные ограничения температуры охлаждения/обогрева кондиционера, то это приводит к снижению КПД и потере эффективности, а также грозит:
- обледенением обоих блоков;
- замерзанием дренажной трубки;
- попаданием конденсата в помещение;
- поломкой компрессора и лопастей вентилятора.
Если сравнивать модели on/off и инверторные, то у первых предельная минимальная температура охлаждения кондиционера составляет -5°C, в то время как у вторых – до -15°C.
Говоря о нагревании воздуха в морозы, следует отметить, что для сплит-систем – это нереально. Исключением являются моноблочные кондиционеры – оконные и мобильные системы. Они могут быть использованы в качестве обогревателей зимой, так как «теплые» модели комплектуются мощными ТЭНами и функционируют как тепловентиляторы при запуске на греющий режим.
При отсутствии возможности установить систему в затемненном месте обязательно монтируют защитный козырек. Даже если рабочие температуры кондиционера максимально расширены (до +55°C), укрытие от солнца необходимо, так как постоянное функционирование на предельных возможностях быстро приводит к износу компрессора.
Почему кондиционер нормально работает только летом, а зимой возникают проблемы
Теперь разберемся, почему все-таки категорически не рекомендуется включать климатические системы без дополнительного дооснащения зимой. Основная опасность заключается в образовании конденсата на внутренних поверхностях кондиционера.
Весь процесс его работы основан на постепенном конденсированной и испарении – в этом случае, если теплообменник начнет контактировать с холодным зимним воздухом, то это приведет к неминуемому образованию влажной испарины.
В конструкции предусмотрена специальная дренажная трубка для отвода излишков влаги, но если ее будет слишком много, то при минусовой температуре она замерзнет. Ледяная пробка начнет увеличиваться до тех пор, пока не проникнет в «тело» кондиционера и не приведет к серьезной поломке.
Кроме того, при использовании климатических систем зимой могут возникнуть дополнительные негативные последствия:
- Замерзание масла в компрессоре – отсутствие смазки приведет к быстрому износу механизмов.
- В холодном помещении фреону сложнее менять агрегатное состояние – работа становится неэффективной, а сам фреон теряет часть своих специфических свойств.
- Охлажденный фреон может попасть в компрессор.
Важно! Самой дорогой частью всех охладительных установок является именно компрессор. Он формирует до 70% стоимости всего агрегата, и его поломка потребует дорогостоящего ремонта или полной замены.

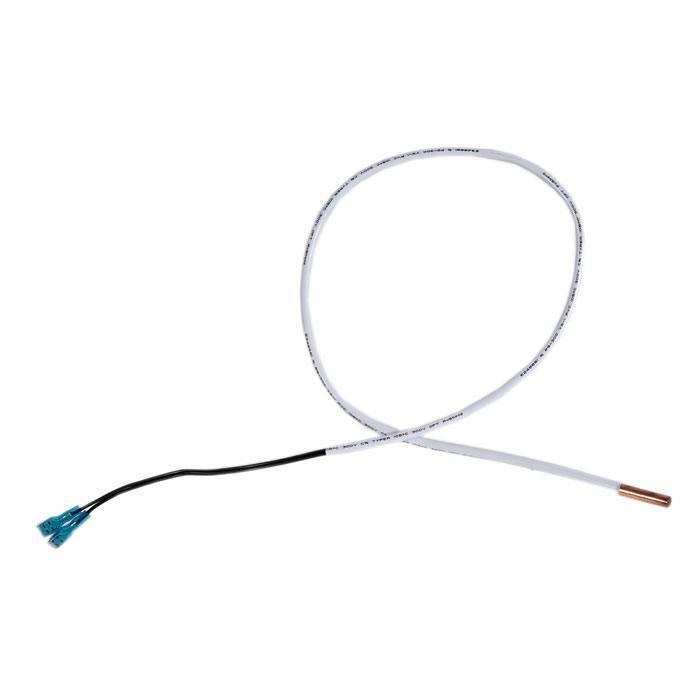

Ремонт и замена термодатчиков
Чтобы произвести замеры понадобится обычный термометр или омметр. Полученные данные, взятые со снятой платы датчика, сравнивают с показаниями в техническом паспорте прибора. Если есть подозрения, что присутствует неисправность, то производят ремонт:
- датчик нагревают (при этом сопротивление обычно уменьшается);
- остужают его;
- и снова снимают замеры сопротивления.
Замену датчика сделать несложно. Подбирают похожий элемент, подходящий по номиналу – обычно это 5 или 10 кОм.
Далеко не все сплит-системы оборудованы множеством термодатчиков и автоматической системой отключения
При выборе климатической техники стоит обратить внимание на их количество, так как они продлевают срок службы прибора. Кондиционеры, оснащенные такими элементами самоконтроля и самодиагностики по минимуму, управляются пользователем и ломаются гораздо чаще
Источник
Работа кондиционера на охлаждение
Рассмотрим сначала процесс работы на охлаждение. Внимательному читателю несложно понять, обратный режим нагрева. Сжатием занят компрессор. Вентилятор, снабженный электрическим мотором, лопасти которого внутри герметичного тракта, служащего ходом фреону. Через компрессор вещество проходит газом. Давление под усилиями лопастей нарастает, фреон входит в змеевик с радиатором отвода тепла, называемым конденсором. Поскольку газ сжали, фаза обретает повышенную температуру. Легко отдает избыточную энергию через конденсор окружающей среде. Процесс проходит тем легче, чем холоднее за окном.
В конденсоре газ оседает капельками на стенках змеевика, стекает под давлением к капиллярной трубке. Длинное (свыше метра) тонкое металлическое изделие, минуя которое, жидкость проходит маленькими порциями (попробуйте выдуть воздух изо рта через трубочку для сока, чтобы понять, почему так происходит). В результате обратная сторона капиллярной трубки формирует разряжение, компрессор работает, не переставая, выкачивает газообразный фреон. Но у нас же жидкость. Пока да, как только фреон достигает теплого змеевика, помещенного в комнате, начинает испаряться, забирая несметное количество энергии, выхолаживая помещение. Замечателен хладагент уникальными качествами. Фреон способен легко менять агрегатное состояние, поглощая-выделяя гору энергии. Других веществ, позволяющих воссоздать принцип работы кондиционера, в быту не используется.
В результате описанного процесса температура комнаты начинает понижаться. Давайте посмотрим, что будет, если на улице жарко. Снаружи расположен конденсор, фреон отдает тепло. Если змеевик, опаленный солнцем, горячий, образование влаги из газа в хладагенте нарушится. Получается максимальная наружная температура, при которой кондиционер сохраняет работоспособность.
Датчики температуры сплит-систем

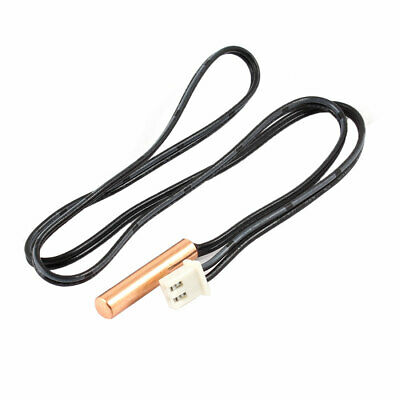

термодатчик во внутреннем блоке
Выше уже говорилось, что кондиционеры оснащаются специальными температурными датчиками, которые контролируют как уличные и комнатные показатели, так и значения внутри самого устройства.
Современные сплит-системы имеют развитую систему самодиагностики, элементами которой термодатчики и являются. Основные среди них – это два сенсора: датчики температуры воздуха и испарителя внутреннего блока. Они определяют алгоритм работы в зависимости от выбранного режима. Именно такими датчиками температуры кондиционеры оборудуются в самой простой комплектации.
Более дорогие системы оснащаются следующими видами термодатчиков:
- датчик температуры наружного воздуха – не допускает включения кондиционера при минусовой и плюсовой температурах, которые ниже/выше допустимой нормы;
- датчик температуры конденсатора (их может быть несколько) – отвечает за поддержание необходимого уровня давления конденсации для заданного режима при изменении уличных условий;
- датчик температуры комнатного воздуха – отвечает за поддержание функциональности компрессора;
- датчик температуры испарителя – отключает компрессор, если температура испарителя кондиционера понижается до нулевых отметок.
температурный датчик в пульте ДУ
Некоторые сплит-системы имеют дополнительную функцию – автоматическое размораживание теплообменника внешнего блока. Это необходимо для предотвращения процессов обледенения, из-за которых ломаются лопасти вентилятора. Включается режим оттаивания у кондиционера при минусовых температурах снаружи. За это тоже отвечают термодатчики.
Еще одна функция современных сплит-систем – автоматический выбор режима, при запуске которого устанавливается «комфортная» температура в +20°C. За исправность автоматической установки стандартных показателей тоже отвечают сенсоры.
датчик температуры испарителя
Если говорить о температуре испарителя кондиционера, то здесь наблюдается ее прямая зависимость от внешних факторов – чем выше показатели термометра снаружи помещения, тем интенсивнее нагревается испаритель.
У всесезонных сплитов при включенном компрессоре разница между температурами воздуха и испарителя кондиционера должна составлять минимум 5-7°C. При выключенном компрессоре эти показатели изменяются в сторону понижения значений. Когда снижения не происходит, это свидетельствует о неисправностях системы.
При функционировании прибора на обогрев также учитываются показатели воздуха в помещении. Если датчик температуры кондиционера, отвечающий за комнатные данные, показывает разницу между температурами снаружи и в помещении меньше 5°C, может сработать автоматическое отключение компрессора, или он изначально не запустится.
При работе кондиционера на охлаждение температура на выходе из внутреннего блока должна быть минимум на 10°C ниже показателей термометра снаружи. Стоит помнить, что при запуске сплит-системы эти значения могут быть достигнуты не сразу, поэтому охлаждение происходит менее интенсивно.
Чем дольше включен кондиционер, тем оптимальнее он холодит.
Для чего нужен регулятор давления конденсации
Первая проблема приводит к уменьшению давления в системе, уменьшению количества подаваемого фреона и, соответственно, производительности кондиционера. Следствием уменьшения давления в испарителе, будет его обмерзание.
Самый доступный способ избежать этого-уменьшить теплосъём с конденсатора путём уменьшения потока воздуха через него.
Сделать это можно установкой регулятора вращения вентилятора, который представляет из себя электронный блок регулирующий напряжение идущее на двигатель вентилятора по датчику, который устанавливают на теплообменнике внешнего блока.
Что такое низкотемпературный комплект и что входит в его состав

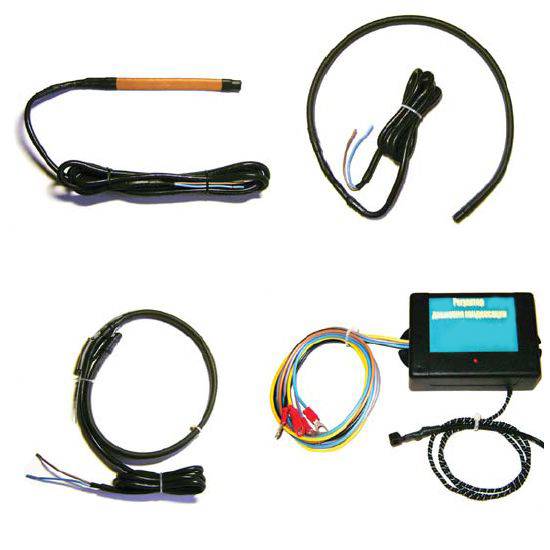

Для бытовых кондиционеров зимние комплекты компонуются из следующих элементов:
- Датчик температуры. При сильном охлаждении механизмов датчик передает сигнал на специальное устройство, которое замедляет работу вентилятора и компрессора.
- Обогреватель масла компрессора. Благодаря ему масло всегда находится в жидком состоянии и покрывает пленкой подвижные элементы механизмов.
- Устройство обогрева дренажной трубки. С его помощью исключается замерзание конденсата.
Таким образом данные элементы не позволяют кондиционеру перегружаться и работать с нарушением эксплуатационных правил. Теперь рассмотрим каждый конструктивный элемент более подробно и разъясним целесообразность их применения.

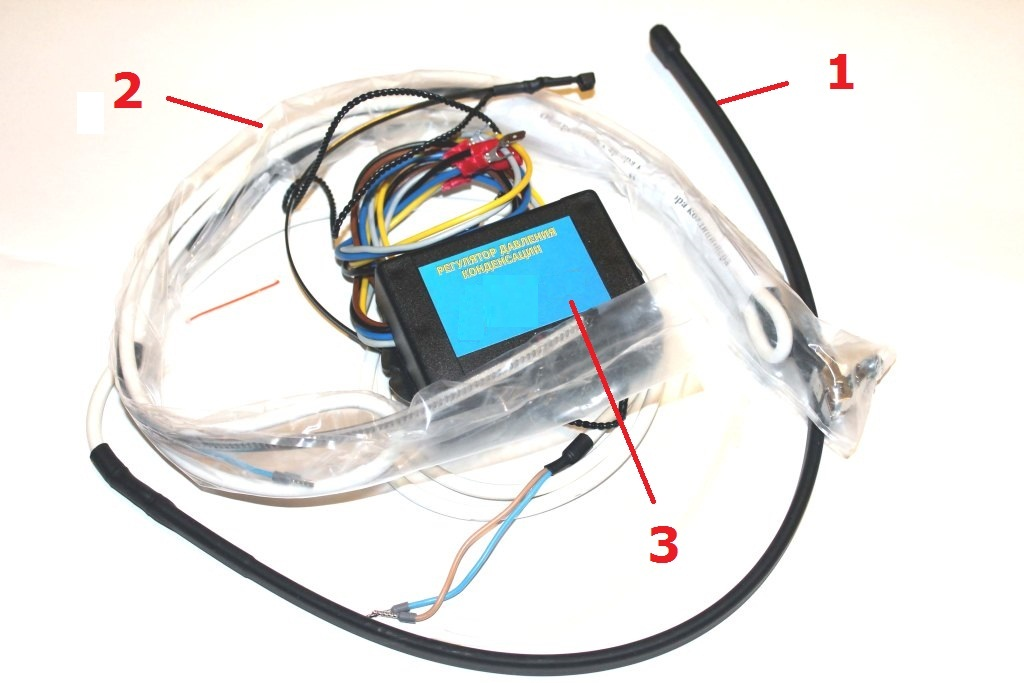

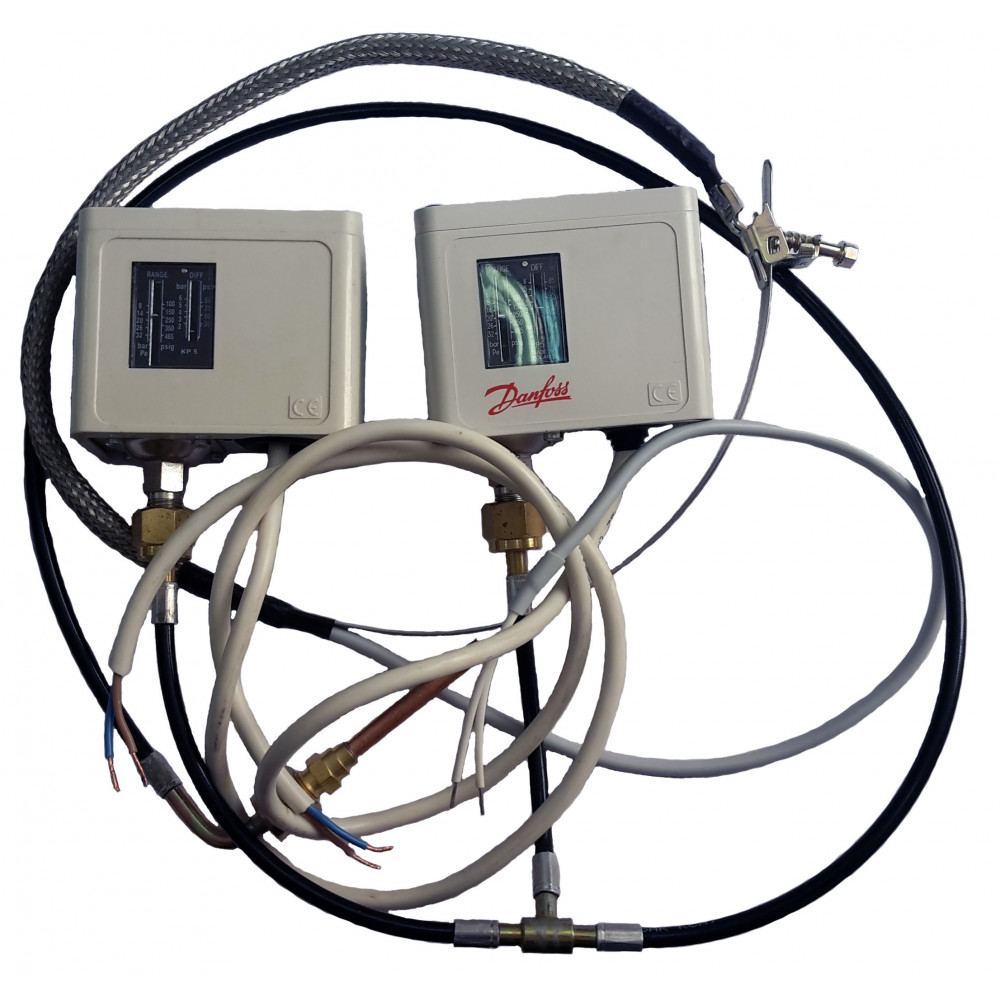

В зимний комплект входит (см. на рисунке)
- подогреватель картера компрессора (чтобы не замерзло масло)
- подогрев дренажа, чтобы в дренажной трубке не образовался лёд, который заблокирует слив дренажа, и кондиционер начнёт течь (капать в комнате)
- регулятор давления конденсации. При низкой температуре хлагаент скапливается в ресивере и конденсаторе. С помощью регулятора давления система настраивается таким образом, чтобы это не происходило.
Обогреватель масла
Масло имеет специфическое свойство густеть при похолоданиях – это болезнь всех механизмов, которые работают в «уличных» условиях. Кондиционер является электроприбором, то есть все исполнительные механизмы приводятся в движение с помощью электродвигателя.
Если масло слишком густое, то электродвигатель просто не справится с сопротивлением и не сможет провернуть вал. Кроме того, холодное масло начинает поглощать хладагент – фреон. При этом состав масла изменяется – меняются и его свойства, масло перестает выполнять функцию смазки. При нагреве масляно-фреоновой смеси происходит испарение с образованием газа – он может закупорить трубки маслопроводов пневматической «пробкой», в итоге вся система смазки перестанет функционировать.
Конструктивно нагреватель представляет из себя гибкий тепловой электрический элемент, который укладывается в полое дно под масляным картером электродвигателя куда стекает масло, пройдя рабочий цикл. Нагреватель постоянно поддерживает оптимальную температуру для сохранения функциональных свойств масла.
Датчик температуры
Он вязан со специальным устройством – регулятором числа оборотов вентилятора и мощности компрессора. Дополнительный обдув при холодной температуре в помещении и за его пределами приводит к тому, что фреон не может перейти из газообразного в жидкое состояние и наоборот в полной мере. Излишки жидкой фракции начинают попадать в компрессор и приводят к его поломке.
Важно! Многие современные модели сплит-систем и кондиционеров оснащаются дополнительными перегородками и фильтрами, которые устанавливаются перед компрессором и не позволяют попадание фреона в механизм. Но следует отметить, что фильтра не защищают на все 100% при длительном нарушении правил эксплуатации.. Датчик фиксирует малейшие изменения температуры, сопоставляет их с оптимальными параметрами в настройках и в случае превышения параметров передает сигнал на регулятор давления и мощности компрессора
Сигнал заставляет механизмы уменьшать производительность до тех пор, пока фактические параметры не совпадут с теми, на которые настроен датчик
Датчик фиксирует малейшие изменения температуры, сопоставляет их с оптимальными параметрами в настройках и в случае превышения параметров передает сигнал на регулятор давления и мощности компрессора. Сигнал заставляет механизмы уменьшать производительность до тех пор, пока фактические параметры не совпадут с теми, на которые настроен датчик.
Подогрев слива дренажа
Как уже было сказано, в ходе работы сплит-систем образуется конденсат – он накапливается в специальном лотке, с которого сливается по дренажной трубке наружу. Если часть дренажной системы находится снаружи помещения, то дренаж неизбежно будет промерзать при эксплуатации сплит-системы зимой.
Избежать этого негативного проявления можно при помощи тонкого нагревающего кабеля, который покрыт слоем изолятора. Кабель опоясывает трубку дренажа поперек или прокладывается вдоль по наружной стороне. Подключение производится в общую электросхему, как и в случае с дополнительным обогревателем масла.
Какие модели могут работать на обогрев
Отличительным преимуществом сплит-системы, которая функционирует на обогрев. является то, что она действует по принципу теплонасоса. То есть отопление в квартире выполняется за счет выбора тепла фреоном и перенесении его с внешней среды во внутренний блок устройства, который при использовании вентилятора распределяет тепло по всей комнате. Стоит знать, что устройство в 4 раза эффективнее по КПД, чем электрообогреватель.
Это связано с тем, что потраченная электрическая энергия, которую устройство поглощает, в итоге выдаёт в 4 раза больше тепловой энергии. Самым эффективным считается инверторное устройство, которое допускает регулирование мощности компрессора. Некоторые такие устройства рассчитаны на действие до минус 30 градусов.
Ballu Platinum evolution
Одним из самых популярных является Ballu Platinum evolution. До скольки градусов можно включать? Это модель функционирует на обогрев при холоде за окном до -25 градусов. Она имеет защиту от льда, а также комбинированную систему фильтрации для очищения воздуха. Она наделена постепенным регулированием мощности действия и удобным регулированием через пульт.
Electrolux monaco
Electrolux monaco является кондиционером, который эффективно работает. При какой температуре можно включить кондиционер? При температуре до -15 градусов в комнате. Она очищает воздух при помощи специализированного фильтра. К преимуществам можно отнести эффективность, пониженный показатель шума, четырёхсторонний обмен воздуха и точность установленной температуры.
Cooper and Hunter winter
Cooper and Hunter winter является моделью сплит-системы, которая относится к инновационным вариантам. Она работает на охлаждение или подогрев , тогда можно включать кондиционер на температуру, когда за стенами от 20 до +43 градусов. К плюсам можно отнести также эффективность, система наличии энергетического сбережения, интеллектуальные функции, тёплый запуск и автостарт, ночной режим, который предусматривает низкий уровень шума, самоочистку и защиту от переохлаждения.
Зимний комплект
Некоторые модели климатического оборудования поставляются с пакетом специального оборудования для работы зимой. В качестве примера можно рассмотреть кондиционер для серверной комнаты с зимним комплектом. Дополнительные детали предназначаются для подогрева дренажной системы и предотвращения застывания масляных составов.
Принцип действия зимних кондиционеров состоит из таких пунктов:
- Наличие датчика температуры позволяет самостоятельно менять интенсивность работы вентиляторов на наружном блоке. Если температурный режим становится критически низким, скорость вращения снижается. Такой принцип препятствует замерзанию масла и борется с появлением наледи в воздуховоде.
- Основная нагрузка на компрессор происходит во время его включения. А если прибор подвергается замерзанию, климатическое оборудование может вовсе выйти из строя. Поэтому зимний комплект работает по такому принципу, чтобы не допускать охлаждения картера компрессора, позволяя ему стабильно функционировать.
- Для предотвращения появления наледи и выведения конденсата наружу нужно проводить обогрев системы дренажа.
Если включить систему на обогрев, она не сможет нормально выполнять свои функции и будет подвержена серьезному гидроудару. Возникает логичный вопрос, для чего покупать комплект, если он не дает возможности обогревать комнату зимой. Зачастую такие установки применяются в помещениях, где необходимо осуществлять охлаждение технических приборов, но не допускается проветривание с помощью открытия окон. Яркими примерами подобных объектов являются:
- Вычислительные центры.
- Серверные.
Стоимость монтажа зимнего комплекта часто превышает стоимость самого оборудования.
