Нижней обвязкой называют брус или толстую доску, укладываемые на фундамент и служащие основой для стоек каркаса стен. Поскольку этот элемент дома очень важный, при его сборке и монтаже стоит придерживаться предписанных технологий.
Выбираем материал для обвязки
Для сборки нижней обвязки щитового здания обычно используют пиломатериал из древесины хвойных пород. Такой материал имеет большую, в сравнении с лиственными породами дерева, прочность и очень устойчив к деформациям и растрескиванию. К тому же из-за высокого процента содержания смол он меньше подвержен воздействию влаги. Следовательно, выбирать для обвязки, следует ель, кедр, лиственницу или сосну.
Варианты изготовления обвязки:
- Брус. Для дома, обычно, используется материал 150х150мм или 100х150мм.
- Сбитые друг с другом толстые доски. Обвязку этого типа устанавливают на ребро, таким образом, чтобы доски располагались на торцах.
- Иногда, монтаж обвязки производят из двух толстых досок и кусков бруса. Последние располагаются между досками так, чтобы впоследствии в образованные ими гнезда можно было вставлять стойки каркаса стен.
- Под легкие постройки, обвязку иногда делают и из одной толстой доски. Материал для обвязки нужно брать только качественный и откалиброванный по размеру.
Что нужно сделать при заливке фундамента?
Основание под каркасную постройку в зависимости от типа грунта на участке может быть ленточным, столбчатым либо свайно-ростверковым. Принципиального отличия в способе монтажа нижней обвязки на все виды фундамента не существует. При заливке ленточного или свайно-ростверкового фундамента, сверху вливаются анкерные болты 16мм, которые в последующем и будут служить крепежами для обвязки. Перед началом монтажа обвязки и установке каркаса стен, бетонное основание должно выстояться несколько недель.
Подготовительные работы

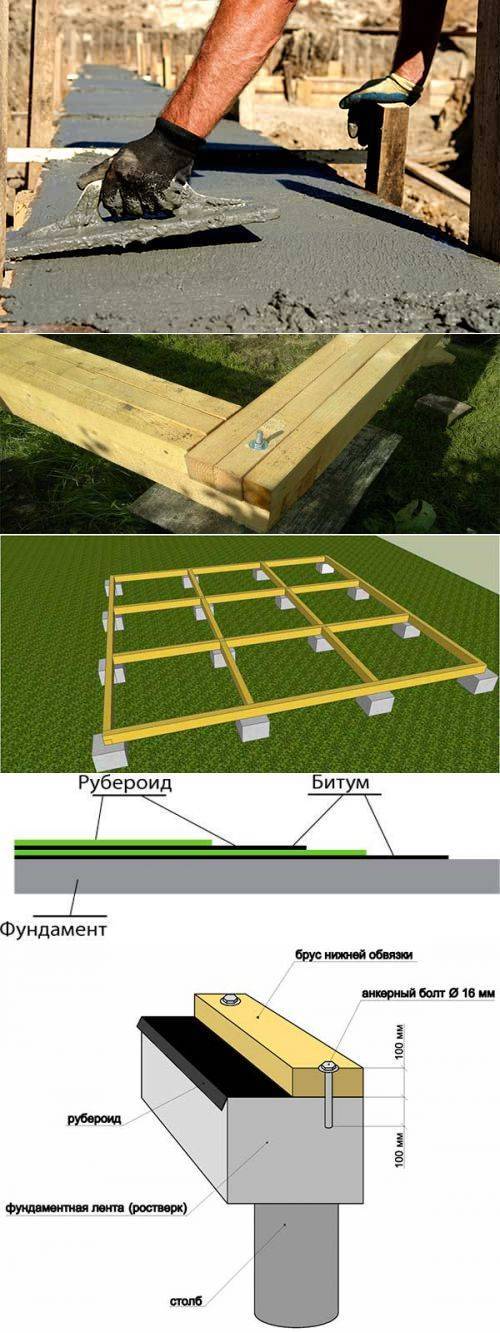

Итак, давайте рассмотрим, как сделать надежную нижнюю обвязку дома. Готовый фундамент предварительно проверяют на горизонтальность уровнем или нивелиром. При наличии перепадов более 1см, поверхность выравнивают цементным раствором. Прочность она должна набирать в течении недели.
Важно: Выравнивать неровности меньше одного сантиметра цементным раствором нельзя. Слой под давлением стен впоследствии раскрошится
При этом выравнивание выполняют наклеиванием с шагом в 30-60см деревянных накладок. Совсем уж незначительные перепады можно сгладить шлифованием болгаркой с диском по бетону.
Paste a VALID AdSense code in Ads Elite Plugin options before activating it.
После выравнивания основания, приступают к ее гидроизоляции. Чаще всего для этой цели используют рубероид. Гидроизоляцию фундамента следует сделать не менее, чем в два слоя. Проклеивание производят битумной мастикой горячим или холодным способом. Можно и просто промазать поверхность бетонного основания мастикой в несколько слоев. Более подробно о том, как сделать гидроизоляцию фундамента своими руками смотрите здесь.
Совет: Обязательно пропитайте брус или доску обвязки антисептическим материалом. Это позволит увеличить срок службы материала. Также неплохо будет пропитать брус антипиреном, так как смолы в хвойных породах дерева много и горит она очень хорошо.
Перед установкой обвязки, можно проложить основание здания просмоленной доской. Однако так чаще поступают все же при возведении не каркасных, а рубленых строений.
Монтаж нижней обвязки
Брус укладывают на поверхность фундамента, временно закрепляют и проверяют прямоугольность углов нивелиром. Соединяют брус друг с другом или методом «встык» или «в полдерева». В первом варианте торец одного элемента просто плотно прижимают к краю второго и производят крепление металлическими пластинами. Во втором – на концах бруса пропиливают прямоугольную выборку на половину ширины доски. Крепление при этом выполняется на анкер и дополнительно на гвозди.

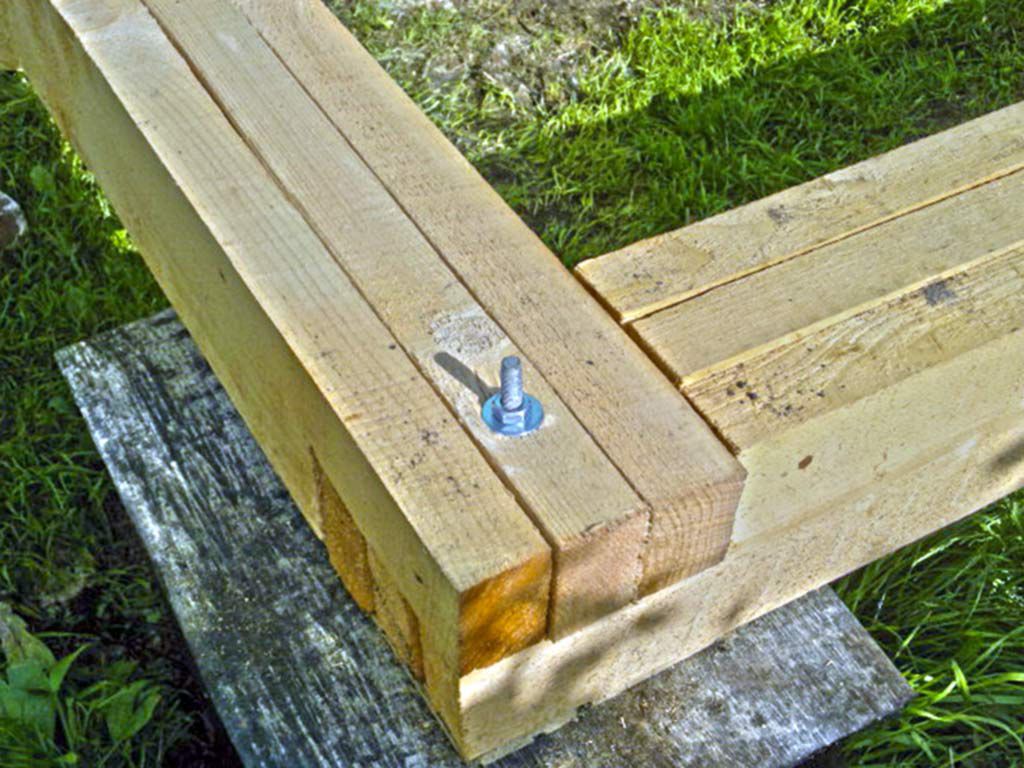

К самому фундаменту обвязка крепится на болты. Шаг между ними составляет 1.5 метра. Для крепления древесины к бетону обычно используются шестигранные анкера с широкой шайбой. Стойки каркасного здания чаще всего к обвязке крепят металлическими оцинкованными уголками.
Обвязка каркасного дома является связующим элементом здания на столбчатом либо свайном фундаменте. Роль нижней обвязки заключается в обеспечении соединения частей конструкции фундамента между собой, а также крепления основания и стен. Верхняя обвязка объединяет в одно целое стены и перегородки здания, а также равномерно распределяет нагрузку от крыши.
Виды обвязки дома из бруса
Нижняя обвязка
Нижняя обвязка может быть одинарной и двойной. При укладке одинарной обвязки монтируется один обвязочный венец, при двойной – два. Последний вариант предпочтительнее, так как происходит увеличение расстояния между землёй и черновым полом дома. Это позволяет сделать дом более тёплым, минимизировать воздействие на его стены сырости и влажности. Также тип обвязки выбирается в зависимости от вида фундамента, на котором стоит здание. Более надёжным считается ленточный фундамент, поэтому, если он выбирается для строительства дома, то можно укладывать только один венец. При винтовом основании здания рекомендуется монтировать двойную обвязку.
Укладывается нижняя обвязка не на сам фундамент. Между первым венцом и основанием здания прокладывается слой гидроизоляции, она позволяет защитить брус от соприкасания с фундаментом. Также она может служить дополнительным материалом для выравнивания поверхности фундамента. Защиту брусьев нижней обвязки обеспечивает не только гидроизоляционный слой, но и антисептики. Они им пропитываются ещё на стадии производства или на стройплощадке, если это не было сделано заблаговременно.
Для создания нижней обвязки используется брус сечением 150х150 мм. Элементы такой ширины выбирают для того, чтобы обеспечить надёжность строению. Важен и материал, из которого будут изготовлены брусья для первого венца. Из-за того, что они станут находиться рядом с землей, на них будет попадать роса, снег. Нужно, чтобы для их изготовления использовалась стойкая к влаге древесина. Поэтому идеальный вариант для брусьев нижней обвязки – лиственница. Она хорошо переносит сырость, которая не оказывает на неё разрушительного воздействия. Но лиственница – дорогая древесина, не все могут позволить приобретать строительные материалы из неё. Поэтому брусья из неё можно заменить на брус, произведенный из ели или сосны.
Верхняя обвязка
Верхняя обвязка связывает наружные и стены дома из бруса и обеспечивает равномерную нагрузку на них. Кроме того, она повышает прочность каркаса деревянного дома. Для создания верхней обвязки используются прочные доски, толщина которых должна быть не менее 50 мм, их ширина должна совпадать с шириной бруса, из которого выполнены стены здания.
При создании верхней обвязки нужно обязательно предусмотреть герметизацию стыков её элементов. В противном случае в них станет попадать влага, что приведет к снижению срока эксплуатации строения. Обычно для этих целей используется джут, который обладает не только хорошими гидроизоляционными свойствами, но и не пропускает ветер.
Некоторые строители считают, что верхнюю обвязку делать в доме из бруса необязательно, так как он получается прочным и без неё. Но всё же не стоит отказываться от её монтажа. Её стоимость удорожает стоимость возведения здания незначительно. Зато такая обвязка существенно увеличивает прочность строения.
Монтаж обвязки на фундамент
Исходя из типа фундамента изменяется метод крепления обвязки. Чаще всего для каркасных домов обустраивают ленточный, свайный либо столбчатый фундаменты.
Обвязка по свайному и столбчатому фундаменту
Предварительно требуется обустроить слой гидроизоляции по поверхности фундамента. Использовать можно битум либо рубероид на мастике, а также другие материалы.
Доску либо брус (в зависимости от того, что выбрано) раскладывают для последующего монтажа.
Обвязка каркасного дома из бруса выполняется при помощи метода «в полдерева» либо в стык по углу.
Элементы обвязки монтируются к ростверку или сваям при помощи анкеров или заранее установленных резьбовых шпилек.
Обвязку всегда требуется проверить на ровность при помощи уровня. Углы скрепляются при помощи оцинкованных уголков, болтов, шурупов либо гвоздей. По обвязке закрепляются лаги с необходимым шагом.
Обвязка на ленточном основании
Порядок работ следующий:
- Первым делом раскладывают и закрепляют слой гидроизоляции;
- Следом выполняют гнезда соединений по углам;
- Обвязка фиксируется на анкерные болты либо скобы;
- При помощи крепежа усиливаются углы;
- Проверяется горизонтальный уровень, если имеются неточности то их устраняют при помощи подкладок либо клиньев.
Преимущества каркасных зданий
Жилищное строительство во все времена и на всех континентах велось с использованием подручных материалов и технологий. В странах, расположенных на побережье Средиземного моря наиболее распространенным строительным материалом был природный камень, а позднее обожженный кирпич.
Конструкция каркасного дома рассчитана на то, что возводиться строение будет своими руками.
На севере Европы, ближе к побережью Белого моря, дома возводили, в основном, из древесины. Пихта, сосна и ель росли, что называется, под рукой. Строительство жилья велось своими руками, и все навыки, опыт, приемы и технологии передавались от поколения к поколению. На завершающей стадии ХХ века, на фоне бурного роста информационных потоков, стал возможен обмен опытом между разными странами и континентами.
В России и соседних государствах появились жилые дома, возведенные по Канадской технологии. Эти строения отличались от традиционных домов следующими особенностями:
- низкой стоимостью и высокой скоростью возведения;
- большим выбором проектных решений;
- простотой в обслуживании.
Граждане, которые решили заняться индивидуальным жилищным строительством, своевременно оценили эти преимущества. Конструкция каркасного дома рассчитана на то, что возводиться строение будет своими руками. В то же время нужно помнить, что качество любого здания определяется хорошим проектом и строгим выполнением технологических операций.
Верхняя обвязка
Это верхняя, опоясывающая дом конструкция, аналогична армированному поясу у кирпичных и блочных домов. Она объединяет элементы дома в верхней части, равномерно распределяя вес кровли, перекрытий и лаг, не давая стенам развалиться под их тяжестью. В большинстве случаев, нижнюю и верхнюю обвязку монтируют из одного и того же материала, одинакового сечения, с похожим вариантом креплений и стыков.

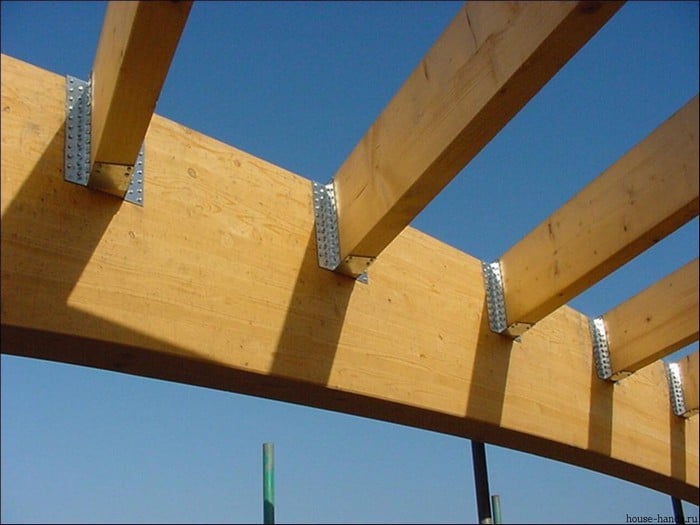

Крепление балок перекрытия к верхней обвязке
Крепление обвязки к стойкам каркаса
Крепление элементов верхней обвязки к стойкам происходит по методам обвязочных соединений либо с использованием стальных (оцинкованных) уголков.
- Крепление уголками. Массивные нержавеющие уголки, посаженные на саморезы по дереву, соединяют стойки и обвязку.
- Крепление с помощью пазов. Это более трудоемкий способ. Вырубку следует делать строго вертикально по уровню, под каждую стойку. При погрешностях в изготовлении вырубки получится перекос стоек и всего здания. Крепление происходит к каждой вертикальной стойке с помощью двух гвоздей 15 см. Каждый гвоздь должен войти в стойку не менее, чем на 10 см.
Крепление стропил к верхней обвязке
Верхняя обвязка дома принимает на себя нагрузку от стропильной системы по вертикали и горизонтали, которую равномерно распределяет на стены дома.
Крепление стропильной ноги к мауэрлату
Методы крепления:
- Вырубка – популярный способ, дающий более прочный результат. При этом необходимо дополнительная фиксация гвоздями с двух сторон.
- Крепление с помощью стальных или оцинкованных уголков.
Выпил или вырубка для подобных соединений должны производиться в стропилине, а не опорной балке. Это позволит не нарушить несущую способность обвязки и не навредить надежности постройки.
Точное соблюдение всех принципов технологии строительства каркасных домов обеспечит правильное функционирование отдельных элементов, общую устойчивость всей конструкции в целом, а также долговечность и надежность постройки.
Нижняя обвязка каркасного дома на плите. Устройство верхней обвязки каркасного дома
Верхняя обвязка производится из досок, ширина которых не должна быть меньше 100 мм. В качестве материала можно применить нестроганные доски. Обвязка служит для равномерного распределения веса кровли и любого количества снега, который передается стропилами на стены. Для облегчения работы нижняя и верхняя обвязки производятся из одинакового материала с аналогичным сечением.
Если будущее здание имеет несколько этажей, то необходимо делать два ряда обвязки наверху. Она нужна только снаружи, но, чтобы избежать разницы по высоте, производится также и внутри, хотя и не такую прочную. Сращивать обвязку нужно прямо над стойкой. Крепятся друг с другом оба слоя приблизительно через 20 см, больше промежуток делать не следует.
Крепление верхней обвязки
Крепление можно производить с помощью трех способов:
К торцу стойки, которая расположена в вертикальном положении, гвоздями или саморезами. Метод подходит при выполнении конструкции из одинарной доски.
К торцу стойки посредством врубок. При таком варианте в обвязке производится врубка, глубина которой должна составлять треть или половину толщины древесины. В это углубление помещается верхний край стойки.
Крепление стальными уголками. Очень надежный способ, усиливающий крепление первым способом.
Преимуществом первого и второго способа заключается в том, что можно выставлять и закреплять вертикальные стойки друг за другом. Для фиксации с помощью врубки нужны обязательные расчеты и абсолютно точная разметка. Если будут нарушения, то будет и дефект в вертикальности размещения стоек, в результате чего строение начнет разрушаться.
В обвязочном брусе или доске под все стойки делаются пазы, обязательно совпадающие с такими же пазами, которые имеются на креплениях для стоек нижней обвязки. Ко всему прочему, конструкция закрепляется с помощью гвоздей. Крепления с использованием уголков фиксация осуществляется саморезами.
Прочитать позже
Устройство каркаса
В процессе сборки каркаса дома и угловые и промежуточные стойки закрепляют сначала на металлических уголках, затем устанавливают перемычки-связи, которые обеспечивают жесткость всей каркасной конструкции. Как вариант, стойки устанавливают на обвязочные пояса до монтажа чернового и чистового пола нижнего яруса. В этом случае монтаж стоек выполняют с помощью дополнительных накладных элементов – отрезки бруса закрепляют на саморезах по внутренним сторонам стоек и обвязочным брусьям. Если стойки монтируют после выполнения настила пола, то в настиле по балкам перекрытий запиливают пазы для установки стоек, затем выполняют крепеж стоек к балкам и обвязочному поясу на саморезах. еще один вариант, самый распространенный при строительстве каркасных домов – это монтаж стоек одновременно с укосинами в виде диагональных подпорок, устанавливаемых по обе стороны от каждой стойки, крепят укосины на гвоздях или на саморезах. такая фиксация с помощью подпорок- укосов обеспечивает жесткость каркасу уже в процессе стройки.
Более сложный и профессиональный метод крепежа стоек каркаса – это обвязка с полной или неполной вырубкой. Подобны врубки требуют мастерства и опыта, поскольку нужна точность. Более простой вариант – стойки крепят в дополнительные усиливающие брусья, которые прибивают по перпендикуляру относительно балок перекрытия.
При установке стоек строго следят за точностью размеров будущих стен и простенков – оконные и дверные проемы в каркасной конструкции требуют дополнительной жесткости в соответственных участках каркаса. При монтаже стоек проемы окон и дверей сначала обозначены с помощью поперечных брусьев. Эти поперечины-перемычки получают дополнительную жесткость и связь с каркасом после усиления сверху и снизу более короткими стойками с частым шагом. Эти бруски-распорки обеспечивают нужную жесткость и связь каркаса.
Все стойки выверяют на вертикальность, причем обязательно по двум плоскостям – это условие будущей устойчивости и прочности каркасного строения. К выверке стоек подходят крайне тщательно, инструменты – обычный строительный уровень или лазерный нивелир, но при любом инструменте контроль должен быть постоянным, и корректируют стойки каркаса непосредственно в процессе монтажа. После окончательного крепления выполняют еще одну контрольную проверку на вертикальность стоек в плоскости стены. Крепление предварительно выполняют с помощью реечных перемычек, обеспечивая фиксацию стоек в проектном положении и возможность корректировки. Часто применяют дополнительные временные укосы, которые после закрепления стенового каркаса в единую систему демонтируют.
В процессе монтаж стоек наступает момент, когда все стойки установлены и держатся с достаточной жесткостью, и этот момент открывает следующий процесс – начало соединения стоек верхними обвязками. Верхнюю рамную обвязку прибивают по торцевым частям стоек, а далее делают фиксирующий крепеж на металлических уголках и распорках – диагонально закрепленных откосах. Верхние обвязочные пояса состоят из балок той же ширины, что и вертикальный стоечный каркас. Крепеж верхнего обвязочного пояса особенно важен, поскольку балки верхней обвязки послужат в качестве основы балкам чердачного перекрытия – то есть будут держать всю стропильную систему каркасного дома.
После того, как завершен монтаж верхнего обвязочного пояса, специалисты рекомендуют проводить наружную обшивку каркаса дома. обшивают каркас различными листовыми материалами – фанерными листами, ОСП и цементно-стружечными плитами. Монтаж выполняют на саморезах, листы обшивки крепят в вертикальным угловым и промежуточным стойкам каркаса. Эти листы обшивки обеспечат необходимую пространственную жесткость каркасу дома в процессе строительства.
К монтажу балок чердачного перекрытия и конструкциям крыши каркасного дома переходят только после полной проверки стенового каркаса на прочность и устойчивость. Вся конструкция должна быть стабильной и связанной, вертикальность стоек в плоскостях стен и в перпендикулярной плоскости должна быть абсолютной, все крепления выполнены по постоянной схеме.
Сооружение каркаса дома – ответственная работа, хотя и выполняется довольно быстро по сравнению с другими строительными процессами. Работают над каркасным строением, как правило, не в одиночку, хотя и один работник вполне в силах справиться с легкими элементами стенового каркаса. Но при работе бригадой каркасный дом вполне возможно вывести под кровлю в течение одного весенне-летнего периода, и выполнить отделочные работы и проводку безопасно и под крышей.
Требования к материалам для нижней обвязки
Помимо досок, бревен или бруса, для монтажа обвязки потребуются материалы для создания гидроизоляционного слоя (больше всего подходит рубероид), и фурнитура для крепления: гвозди (50, 100, 150 мм), саморезы (50, 100 мм).
Выбирая материалы для обвязки, следует учитывать такие требования:
- должны выдерживать наибольшие значения нагрузок, которые возможны при эксплуатации;
- обладать высокой устойчивостью к механическим воздействиям;
- стойкостью к внешним и внутренним воздействиям;
Также надо учитывать вес и плотность применяемых материалов. Наиболее качественный материал требуется, к примеру, при свайном фундаменте, так как в таком случае обвязка всегда будет практически «на виду». Но при жесткой экономии некоторые идут и на изготовление обвязки из досок, хотя по сути это такая же лотерея, как и использование столбчатого фундамента.
Технология монтирования каркаса из бруса
Инструменты для монтирования каркаса из бруса.
В первую очередь перед монтажом следует выбрать место установки. При этом учитываются климатические условия местности, уровень грунтовых вод, расположение коммуникаций, особенности грунта и др. Благодаря небольшому весу каркасного строения его можно возводить на слабых грунтах. Определившись с местом расположения, можно приступать к монтажу.
Для того чтобы собрать конструкцию из бруса, нужно приготовить инструментарий и материалы:
- брус;
- анкерные болты;
- утеплитель;
- гидроизоляционный материал;
- антисептические средства для дерева;
- строительный уровень, отвес;
- плотницкие инструменты;
- кронштейны, уголки.
Для долгосрочной службы деревянного строения дерево необходимо обработать специальными средствами защиты от атмосферных воздействий и вредителей.
Обработка может быть выполнена на любом этапе строительства.
Поэтапная сборка каркаса из бруса
Каркас условно состоит из следующих элементов:
- верхней и нижней обвязки;
- стоек;
- укосин, придающих жесткость конструкции;
- специальных элементов, которые необходимы для устройства дверных и оконных проемов.
Сборка каркаса состоит из следующих этапов:
Схема укладки бруса на фундамент.
- Устройство фундамента. Каркасная конструкция имеет небольшой вес, поэтому достаточно будет сделать ленточный фундамент. Можно использовать свайный фундамент. После заливки бетон до начала монтажных работ должен хорошо застыть.
- Монтаж нижней обвязки. Перед тем как укладывать нижнюю обвязку, следует уложить гидроизоляционный слой. Для этого можно использовать рубероид. Укладывать рубероид нужно перед монтированием обвязки. Он не должен долго находиться на фундаменте.
- Для крепления бруса к фундаменту используются анкерные болты. Заливая фундамент, можно оставить припуски из арматуры, которые затем использовать для дополнительного закрепления бруса. Длина анкерных болтов должна подбираться с учетом того, что каркас выполняется из бруса 100х100 мм и болты должны заходить в бетон на 10 см. Расстояние между анкерами должно составлять от 1 м до 2,4 м. Брус небольшой длины следует крепить двумя болтами.

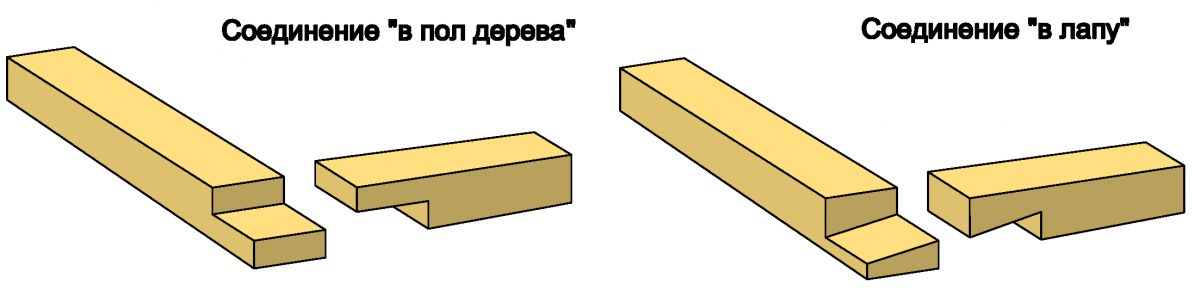

- По углам брус обычно соединяется выборкой в полдерева или «в лапу», хотя существует множество разных соединений. Чтобы крепления угловых соединений были более надежными, они дополнительно закрепляются гвоздями или нагелями из дерева. Для изготовления нагелей применяется дерево твердых пород. Нагели используют как для угловых соединений, так и для соединения бруса нижней обвязки. При этом над нижней обвязкой они должны выступать на 10 см.
- Когда нижняя обвязка готова, ее надо проверить на наличие перекосов, замеряя диагонали и углы между брусом.
- Следующий этап — установка угловых стоек. При использовании нагелей стойки насаживаются непосредственно на них. Перед этим нужно просверлить отверстия в стойках, соответствующие диаметру и длине нагелей. Если нагели не устанавливались, то стойки крепятся усиленными уголками. Уголки при монтировании промежуточных стоек делают конструкцию более надежной. Можно сэкономить на креплении стоек, используя метод врубки. Для этого вырезаются пазы, глубина которых примерно равняется половине толщины бруса. Затем в эти пазы вставляется брус.
- При монтировании стоек следует проконтролировать их вертикальность. Крепления стоек внизу недостаточно для жесткости конструкции, пока не смонтирована верхняя обвязка. Поэтому стойки укрепляются укосинами, можно использовать одну укосину для нескольких стоек.
- При монтировании верхней обвязки брусья необходимо скрепить между собой и прикрепить к стойкам.
- Для увеличения жесткости каркаса к вертикальному брусу крепятся раскосы, применяемые для диагональной связи. Сечение раскосов может быть меньше сечения стоек.
- На завершающем этапе монтирования каркаса устанавливаются балки для потолка. Для крепления к верхней обвязке могут использоваться:
- вырубка;
- уголки;
- кронштейны.
- Аналогично потолочным балкам монтируются лаги для пола.
- Последний этап — устройство кровли. Для стропильной системы используются доски с сечением 50х100 мм, которые в нижней части крепятся к потолочным балкам. Между собой стропила соединяются планками небольшой дины.
При монтировании каркаса из бруса своими руками необходимо постоянно контролировать вертикальность и горизонтальность конструкции, чтобы она отвечала геометрическим параметрам.
