Применение устройств отключения
Разделение PEN-проводника на две жилы (PE и N)
Чтобы обеспечить полную защищенность работающих на линии людей и рядовых потребителей согласно ПУЭ, помимо повторного заземления рекомендуется применять УЗО или так называемые «дифференциальные» автоматы. Каждое их этих устройств допускается использовать в комбинированной системе ТN-C-S, где PEN-проводник разделен на две жилы (PE и N). Это разделение традиционно организуется на вводном щите с использованием главной заземляющей шины (ГЗШ).
В электроустановках где для повторного заземления не имеется подходящих условий, допускается ограничиться несколькими УЗО, включенными по схеме со ступенчатой защитой. Такой организацией системы безопасности удается предотвратить удар человека током за счет мгновенного отключения поврежденного участка линии от сети.
В заключение статьи предлагаем Вам посмотреть видео о монтаже повторного заземления:
Нажмите, пожалуйста, на одну из кнопок, чтобы узнать помогла статья или нет.
Помогла7Не помогла2
Заземление для женщин
Все практики, приведенные в этой статье универсальны и подходят как мужчинам, так и женщинам. Но, для женщин существуют отдельная практика заземления. Техника заземления для женщин, одна из простых.
Женщине очень полезно ходить в длинной юбке. В теплую погоду можно сесть на землю и расстелить подол юбки вокруг себя. Это будет наполнять Вас энергией Земли на автомате.
Кстати, если нет в гардеробе длинной юбки, или Вы привыкли носить джинсы, то юбку можно представить мысленно. Вообще, полезно надевать на себя такую (образную) юбку ежедневно и постоянно вспоминать о ней в течение дня.
Практики заземления позволяют построить мост между космосом и Землёй, а затем чётко ощутить эту связь. Будучи заземлённым, вы заякорите свет своей души и сияние звёзд в материи, благодаря чему ваше тело станет более здоровым и выносливым, наполнится целительной и жизненной энергией. Заякоренная в теле Душа придаст вам дополнительные силы, помогающие осуществить самые сокровенные желания. Раскройте в себе творческие способности. Заземляйтесь, чтобы быстрее и эффективнее реализовывать в жизни желаемые изменения.
Всегда благодарите Землю-Матушку, за то, что она Вам дает — Ваше тело, здоровье, силу, воду, пищу и материальные блага.
Десерт
⚡ Контур заземления для частного дома.
Всем привет. Прошлым летом решил сделать контур заземления для своего дома.У нас его не было. Проводка старая. Все розетки без заземления. Стиральная машинка иногда била током. А тут еще жена засмотрелась на посудомойку… В общем, решил и контур сделать, и проводку поменять, и УЗО впихнуть. Все равно ремонт по дому идет…
Пообщавшись с электриками выяснил, что нужна система ТТ. Самая простая, в принципе. К дому два провода — фаза и ноль. И третий я кидаю сам — заземление. Заземление никак не связано с электросетью, ноль НЕ соединен с моим заземлением. Не буду вдаваться в подробности, в инете куча теории по всем системам заземления.

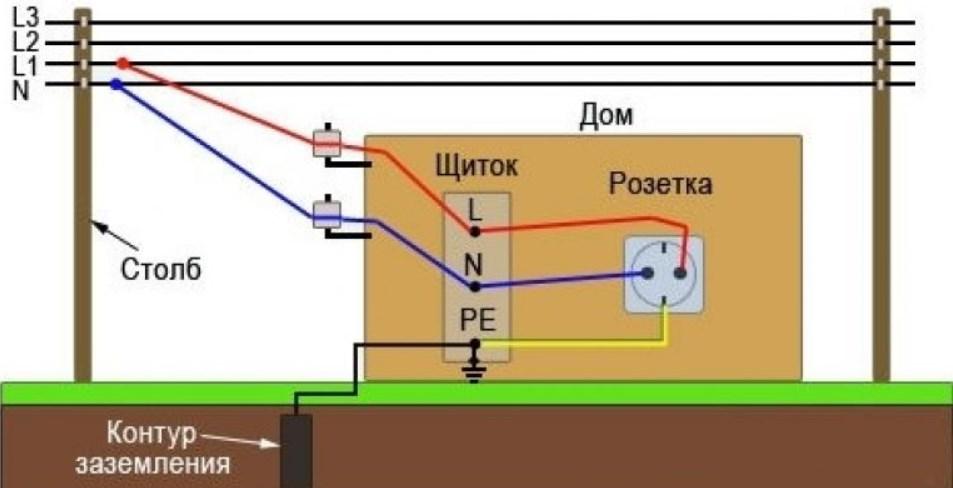

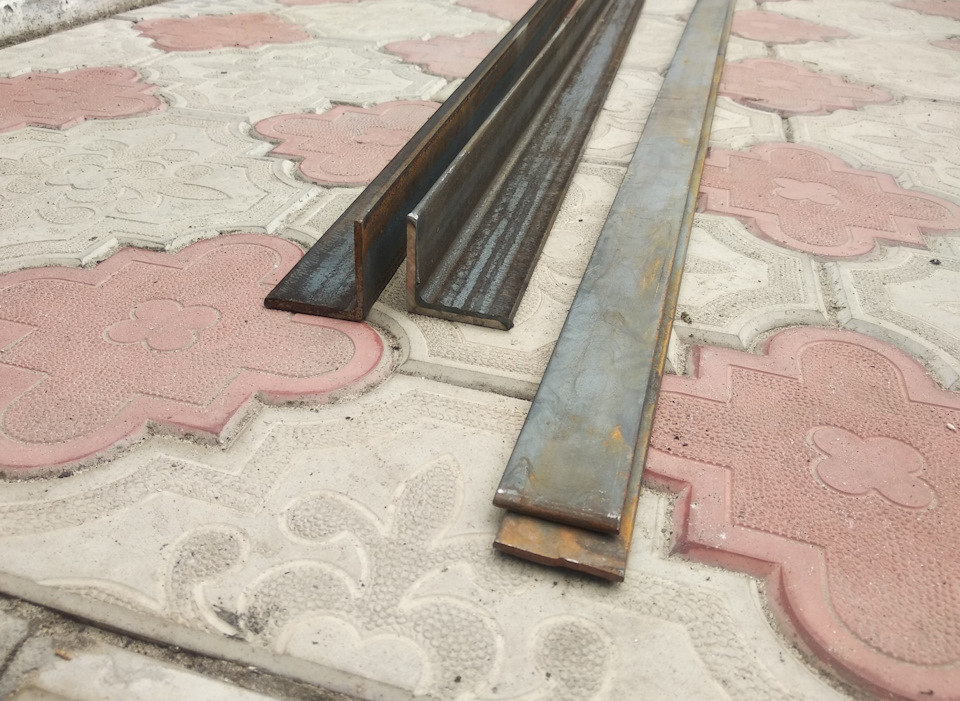

Прикупил:9м металлического уголка 50х50х4мм. Уголок пойдет на заземлители, колы, которые вбиваются в землю.Можно вместо уголков использовать гладкие круглые штыри (но не арматуру).Или трубы. Главное — площадь сечения заземлителя не менее 100мм2. Так что уголок у меня с запасом. Можно взять и 40х40.Метров 12 металлической полосы 40х4мм. Этим буду соединять заземлители и вести от контура к дому.Медный провод 10мм2 для заземления. Его я буду тянуть от контура к щитку на шину заземления. На материалы потратил около 5 000 руб. Не так уж и дорого. С работой кого-то нанимать выйдет значительно дороже…

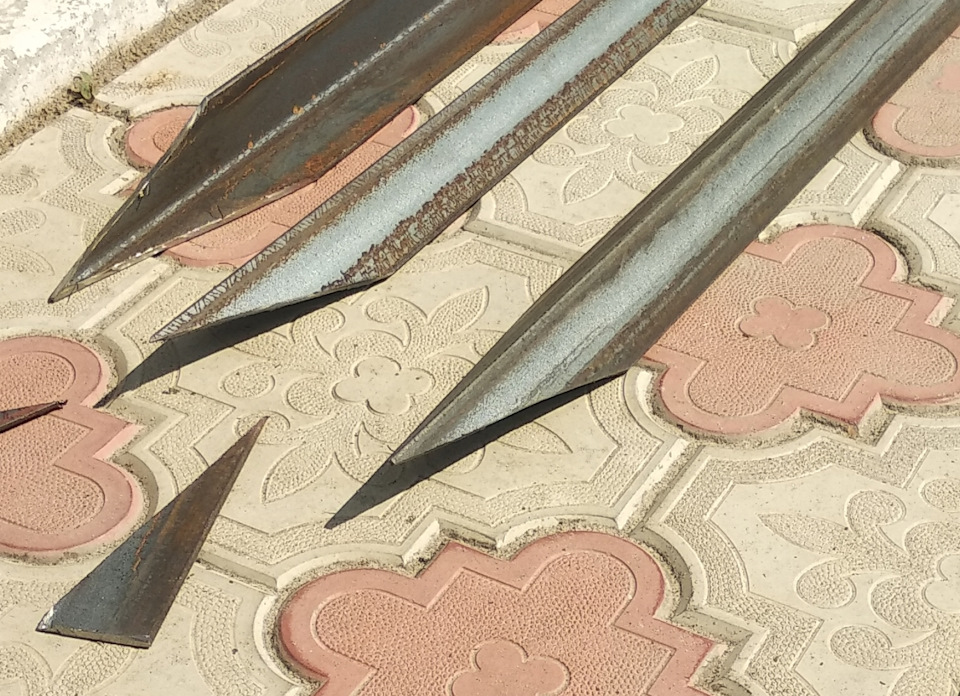

Разрезал “болгаркой” уголки ровно по три метра. С одной стороны срезал углы, заострил. Получилось три кола по три метра
Внимание! Для каждой местности и почвы длина колов и расстояния между ними индивидуальна! У нас хватит и два с половиной метра, три — с запасом. И правило есть — какие заземлители — такое и расстояние между ними
Или кратное. Где-нибудь на севере или юге, в болотах или в песках нужны колы длиннее, а может можно короче…

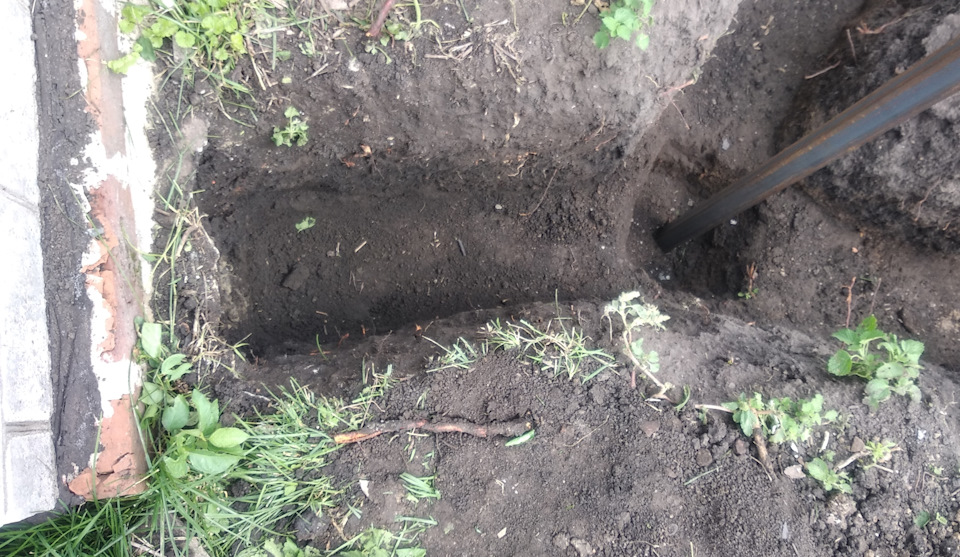

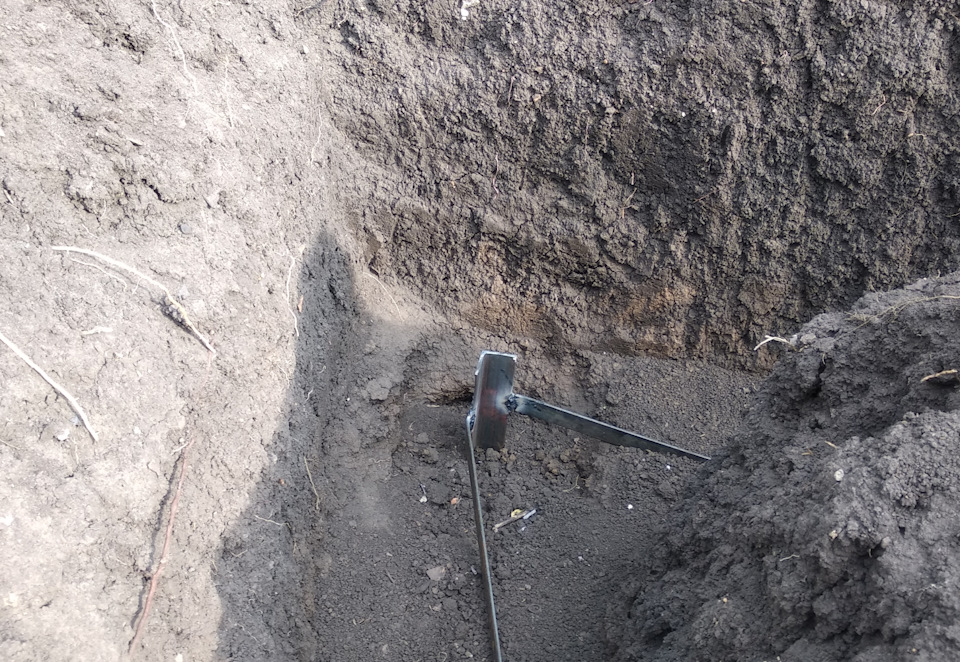

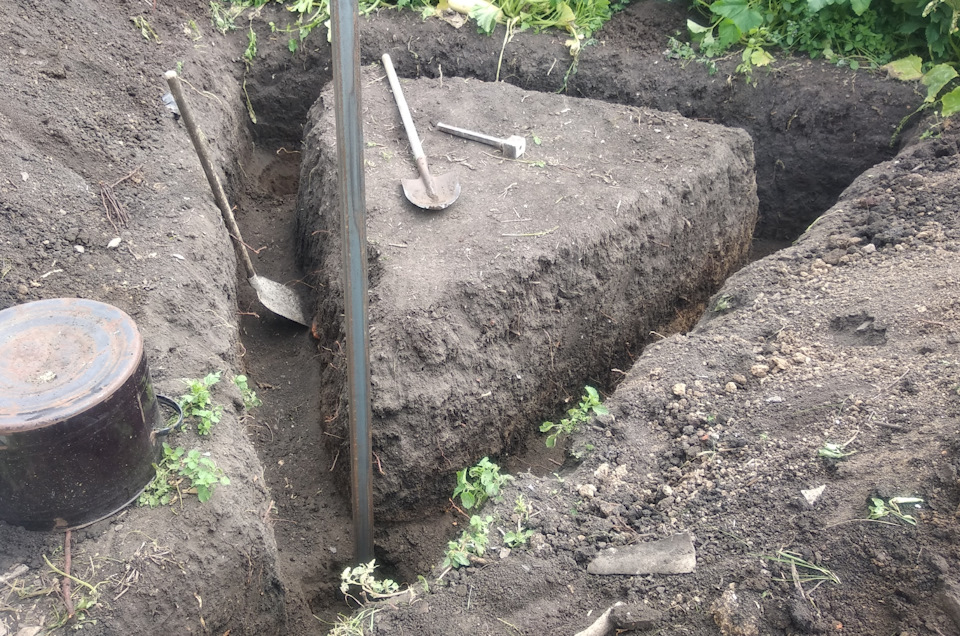

Теперь у меня веселенькая работа по выкапыванию траншеи под контур. Решил делать треугольником. можно и в линию. Но треугольником показалось лучше — при обрыве где-нить линии соединения заземлителей контакт все равно останется и контур будет работать. Прикинул равносторонний треугольник со стороной 3м вершиной к дому и погнал с лопатой… Выкопал траншею более 50см. Надо, чтобы полоса соединения была на глубине не менее 50см. По углам еще немного углубился и самое интересное — работа кувалдой. Так как я не качок — руки у меня после этих работ просто отрывались…)
Вогнал колы на три метра в землю. Ну почти на три метра. Вгонял долго и упорно. Под колы лил водичку, давал постоять — и дальше… Верхние концы колов знатно расплющились и завернулись. Пришлось срезать немного болгаркой — сантимов на 5-10. Болгаркой в яме работать неудобно, скажу я вам…

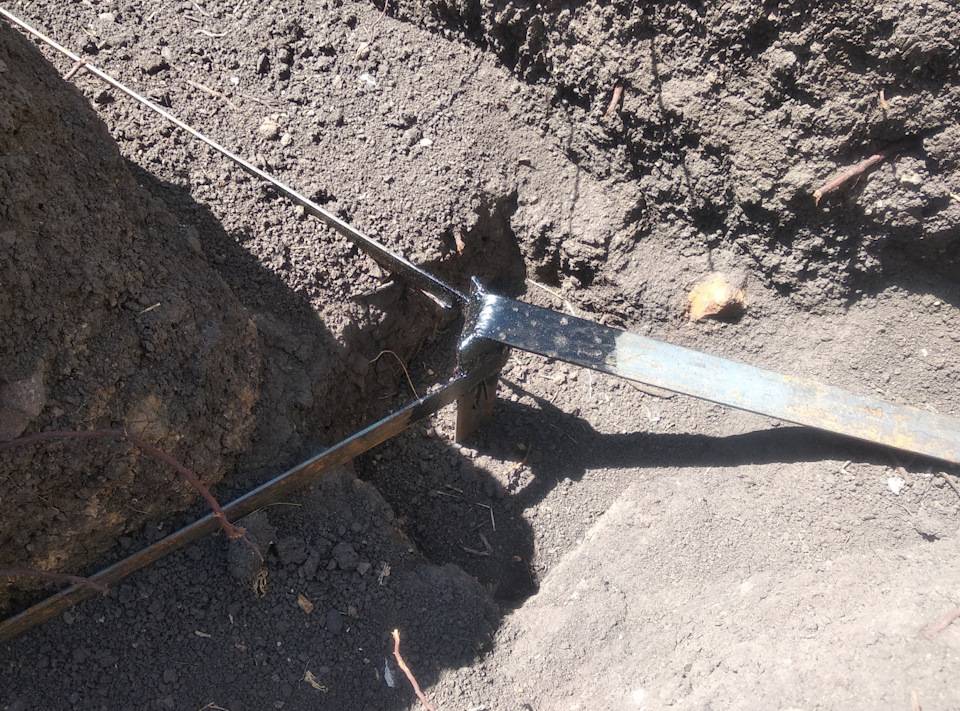

Затем — сварка. Надо тщательно обварить соединения полосы с уголками. Шов должен быть на каждом соединении 10см, не менее. Варить надо тщательно. В земле место сварки может быстро сгнить и линия оборвется. Потом заземление не поможет…

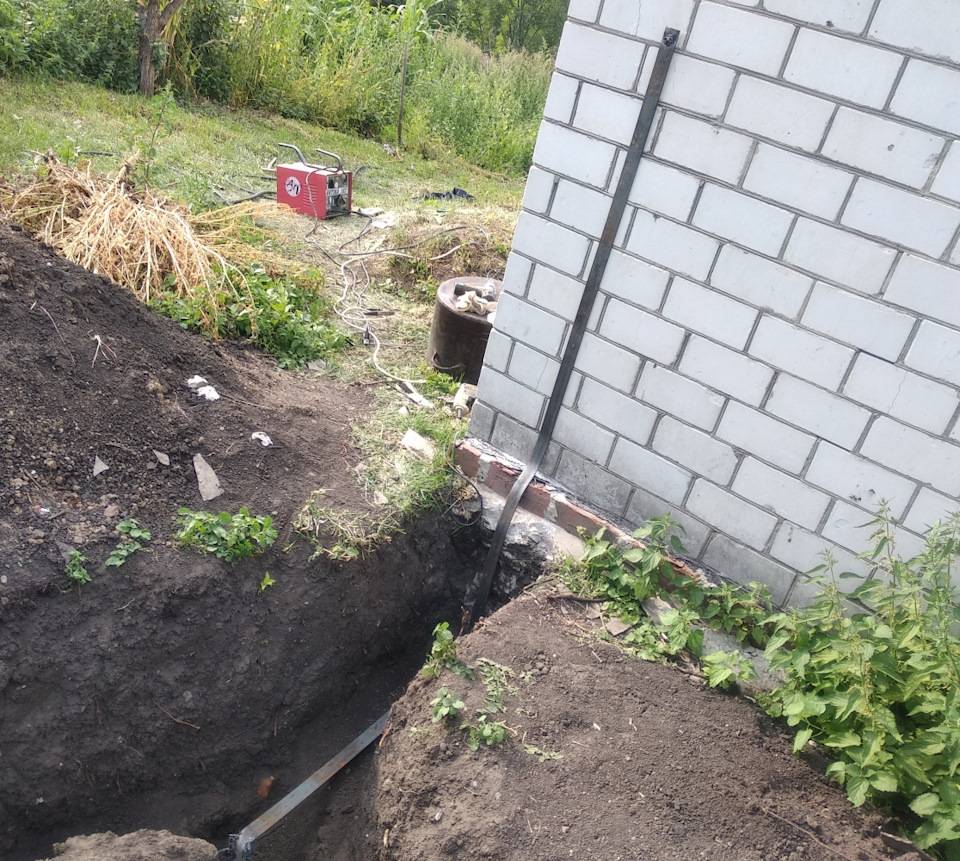

Все обварил. Приварил полосу в сторону дома и вывел на стену.
Замазал все точки сварки автомобильной мастикой. Все же должна продлить жизнь местам сварки в земле. Весь контур мазать мастикой или красить нельзя! Должен быть контакт с грунтом! В этом и смысл…

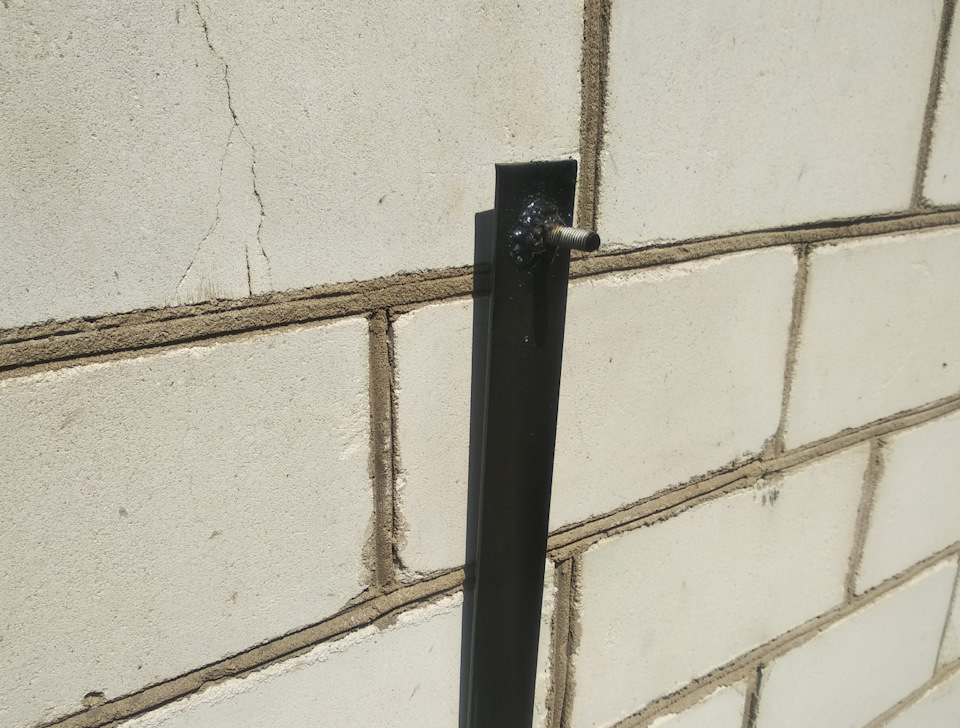

Выведенную полосу просверлил, прикрутил к стене. Покрасил. На конце приварил болт М8.

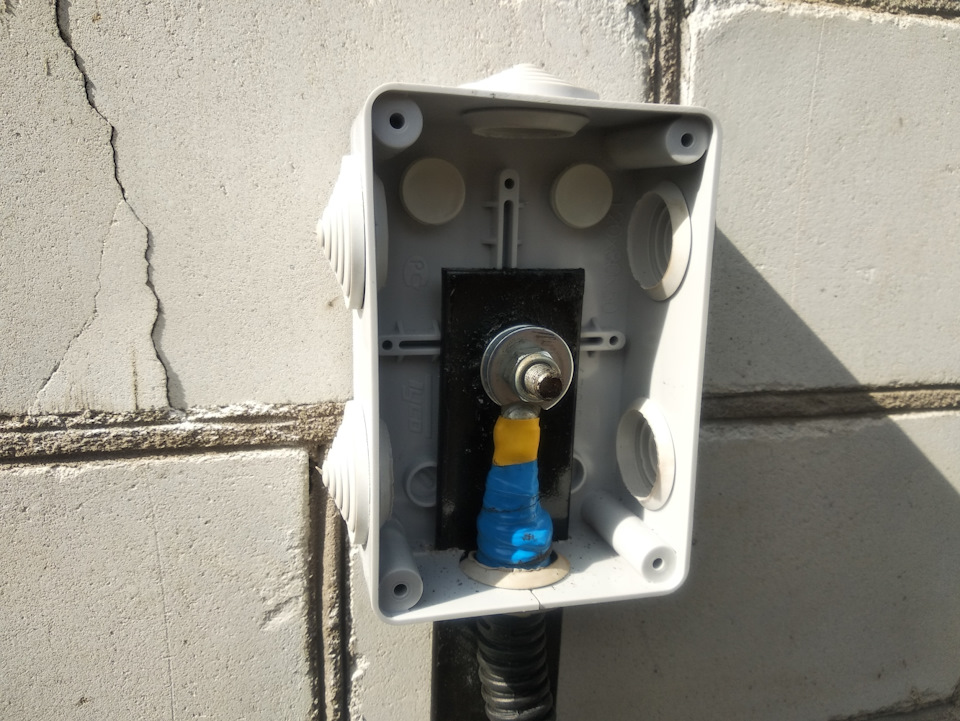

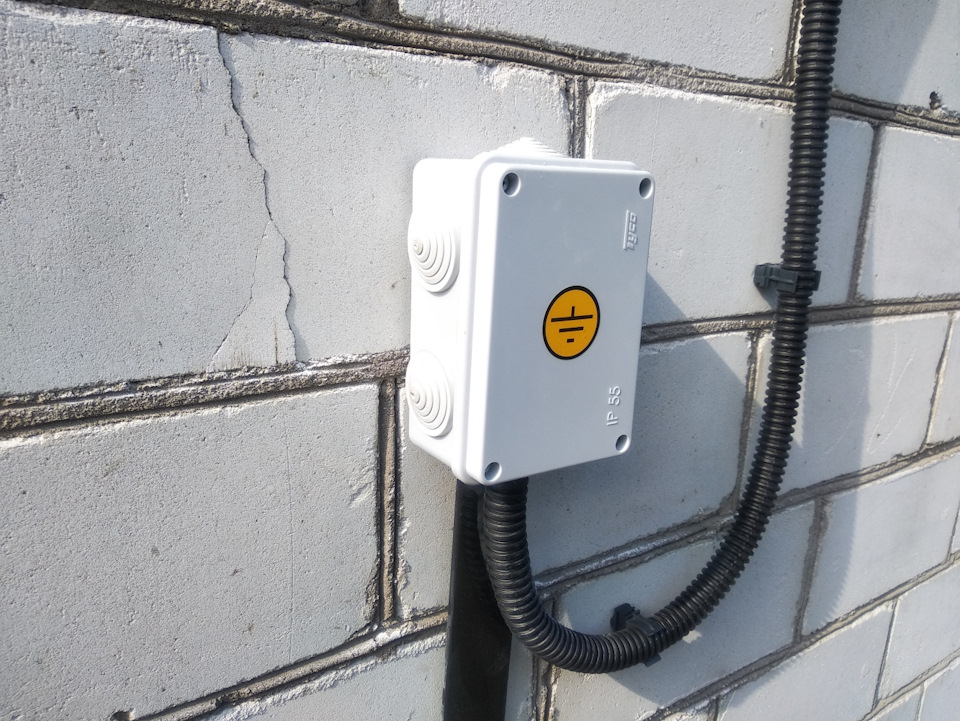

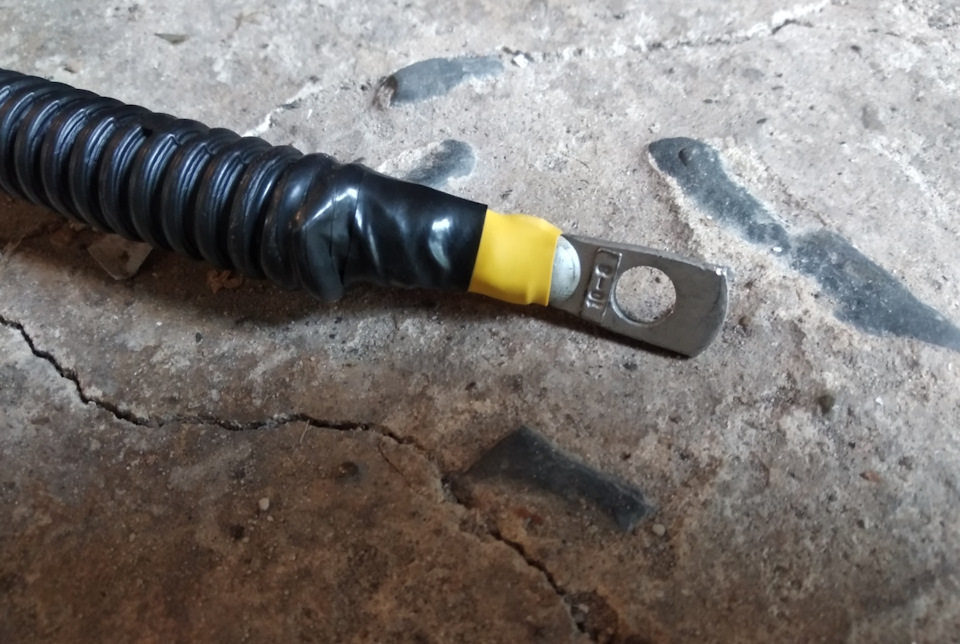

На место соединения надел небольшую монтажную коробку, завел провод, надел клемму на болт и хорошенько зажал гайкой.
Все, готово! Можно засыпать траншею землей. Да, быстренько проверил работоспособность обычной лампой накаливания. Это неправильно и так делать нельзя, но я сделал) Чисто для себя. Один провод от лампочки на землю (к болту заземления), один — на фазу из домашней сети. Лампочка горит ярко — все хорошо. Тускло — надо наращивать контур (добавлять и приваривать заземлители). Не горит — все плохо. Или просто неправильно подсоединили). По уму — надо звать специалиста и пусть замеряет сопротивление контура…
Скажу так — стиральная машинка больше не бьется током. Посудомойка работает. При попадании фазы на землю срабатывает узо. Пихать пальцы в розетку не пробовал. Пока что)
Всем спасибо, кто дочитал. Более подробно и нагляднее в видео. Авось кому пригодиться. Гараж можно так же заземлить. Я не буду — у меня линия от дома идет. Только кабель надо поменять на трехжильный)
Можно красить или нет?
Много тем на форумах посвящено именно этому вопросу. Есть мнение, что можно защитить металл от коррозии с помощью краски на основе алюминиевой пыли. Но профессионалы рекомендуют не проводить такие эксперименты. Краска, какой бы она ни была, является преградой для контакта контура с грунтом, а именно это и есть цель заземления – чтобы заряд уходил в землю.
Что касается видимой части контура (той, что находится на поверхности), то её нужно покрасить, чтобы защитить от атмосферной влаги.
Статья по теме:
В этом материале пойдет речь о том, как сделать заземление в частном доме своими руками. 220В – стандартное напряжение в сети, и мы подробно обсудим, как сделать так, чтобы оно не причинило вреда ни людям, ни бытовой технике.
Заземление (связь с энергией Земли)
Эта медитация поможет центрировать и заземлить себя на земном плане. Она будет способствовать фокусировке энергии и приобретению силы. Проделав большую работу, вы можете почувствовать себя немного несбалансированным или ощутить головокружение. Медитация также укрепит энергетическое поле. Однажды создав центральное место силы, вы будете знать (просто ощущением), когда начинаете удаляться от центра. Этот процесс потребует времени, так что двигайтесь мягко, дисциплинируйте себя и сделайте эту медитацию частью своего режима дня.
Встаньте прямо, голыми ногами (очень хорошо выполнять эту медитацию на земле, но не обязательно). Сделайте несколько глубоких вдохов, успокаивая себя. Закройте глаза и продолжайте вдыхать из живота в грудь.
На выдохе высвобождайте любые тяжести и негативность, которые могли накопиться во всем вашем существе. Представьте, что из низа ваших ног растут корни прямо в землю. Следуйте своим сознанием за этими корнями и воображайте, как они проходят через различные слои земли. Вообразите, что дошли до центра земли.
Теперь фокусируйтесь на корневой чакре. Из места между ногами пошлите луч световой энергии в центр земли. Используйте дыхание и намерение. На выдохе идите вглубь до центра земли. Как только почувствуете эту связь, представьте ее в виде якоря, опускающегося в землю. Скажите: «Матушка — Земля, заземли – заякори». Вы должны увидеть, как из ног вглубь земли прорастают корни, пропустить через себя поток космической энергии, проходящей по вашему телу и стекающей по корням в землю. Примерно так, как на рисунке.
Теперь, с корнями в земле и заземленной корневой чакрой, начинайте вдыхать энергию в тело. С каждым дыханием все выше и выше поднимайте энергию, пока не достигнете- коронной чакры.
На выдохе представляйте, как энергия земли заполняет все ваши клетки до субатомного уровня вашего существа. Если почувствуете головокружение, откройте глаза и укрепите себя. Энергия земли придаст вам силу, внутреннюю крепость и поможет сбалансировать энергетическое поле.
Или таким способом
Встаньте прямо, чуть разведенные руки поднимите вверх. Представьте себя деревом, ствол которого – ваше тело.
Вы – величественное дерево с толстыми ветвями, которому не страшна любая непогода, у которого очень сильные, мощные корни. Представьте, как корни растут из ступней — глубокие и крепкие, они проникают далеко в недра земли и обеспечивают прочную связь с ней. (При этом они должны быть больше, чем ветви, и проникать в землю минимум на полметра вокруг вас и в глубину).
Нижняя часть тела — это одна из проблем многих людей; почти большинства. Нижняя часть тела омертвела, потому что много веков подавлялся секс. Люди стали бояться двигаться ниже сексуального центра. Ноги — это ваши корни; они соединяют вас с землёй. И люди висят в воздухе, как привидения, отсоединённые от земли. Человек должен вернуться и встать на ноги.
Лао-Цзы говорил своим ученикам: «Пока вы не начнёте дышать самыми подошвами ног, вы не мои ученики». Дышать подошвами ног… он совершенно прав. Чем глубже вы идёте, тем глубже идёт ваше дыхание. Тогда вы заново обрели всё тело. Впервые вы целы, неделимы, собраны в целое.
Продолжайте чувствовать более и более своё присутствие в ногах. Иногда просто стойте на земле без обуви и чувствуйте её прохладу, мягкость, тепло. Всё, что готова в это мгновение дать земля, — чувствуйте это, и пусть это течёт сквозь вас. И позвольте энергии течь в землю, и будьте соединены с землёй. Если вы соединены с землёй, вы соединены с жизнью. Если вы соединены с землёй, вы соединены со своим телом. Если вы соединены с землёй, это даст вам чувствительность и центрированность — а именно это и нужно.
Диагностика сетевого заземления
Все зависит от состояния металлического контура, закопанного в землю. Если проводка делалась давно, вероятно металл уже «съела» ржавчина или ослаб контакт с контуром.
Еще частая причина неисправности — человеческая халатность и недальновидность. Чтобы частный дом приняли в РЭС — главное наличие ввода заземления в дом, но по факту его никто никогда не проверяет, потому часто делался муляж, в щиток заводился обычный кусок кабеля, ни к чему не ведущий.
Проверка карманным мультиметром
Вы осмотрели розетку, в ней все три контакта подключены правильно. Теперь включите напряжение на щитке.
Проверка нужна для того, чтобы убедится в правильности подключения фазы и нуля. Невнимательный электрик мог просто их перепутать при подключении.
Возьмите самый обычный мультиметр и прикоснитесь красным щупом к фазе, а черным к нейтрали. Запомните отображенные данные.
Переместите черный щуп к боковым контактам. Если на экране ничего не отобразилось или разница между данными слишком большая, значит у Вас некачественное заземление, подлежащее переделке.
Это достаточно дешевый способ проверить. Новый мультиметр можно приобрести от 15$, а отвертка-пробник за 1$ продается в любом переходе. Со временем они Вам не раз еще пригодятся.
Что будет если проигнорировать неисправность
Представьте, что случилась утечка на корпус электроприбора.
Электричество начинает медленно перетекать в землю, но металлическая поверхность и дальше под напряжение. После касания рукой для тока возникает путь с меньшим сопротивлением — человеческое тело. Он поменяет направление и потечет в организм, из-за чего Вы получите удар. Таким образом, плохое заземление еще хуже, чем его отсутствие.
Заземление частного дома

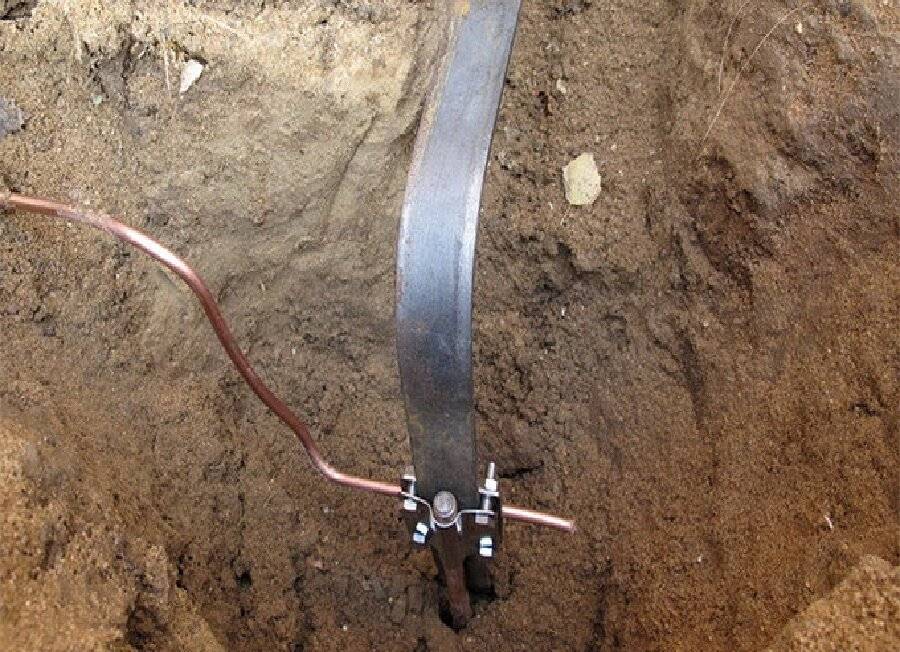

В частном доме, в отличие от многоэтажных домов, заземление можно найти только в земле. Для проведения работ понадобится прочный металлический стержень длиной 1,5-2 метра с большой поверхностью для электроконтакта с землей. В качестве такого прутка может подойти лом, у которого с одного края надо просверлить отверстие под саморез. Это необходимо для закрепления заземляющего провода.
Перед тем, как сделать заземление, необходимо выбрать подходящее место во дворе, и забить в землю металлический стержень как можно глубже. Над землей должен остаться только конец с отверстием под саморез, к которому прикручивают заземляющий провод вышеописанным способом. Для улучшения контакта заземляющего прутка с землей можно развести в ведре воды пол килограмма поваренной соли (она является отличным проводником электричества) и полученным раствором залит место установки прутка в землю. Для того, чтобы металл меньше ржавел в месте контакта провода и металлического штыря, конструкцию защищают от влияния атмосферных осадков – это может быть какое либо резиновое изделие или манжета.
Одним из вариантов заземления в частном доме является конструкция из жестяного листа. Для этого берут лист нержавейки или оцинкованный металл с большой поверхностью контакта с грунтом. Затем вырывают яму в земле подходящего размера и глубиной побольше, и закапывают в нее металлический лист. Затем обеспечивают контакт заземляющего провода и изделия, заливают это место солевым раствором, закапывают яму и хорошо утрамбовывают грунт.
Можно сделать заземление и по всем правилам. Эта конструкция представляет собой три металлических стержня длиной не меньше трех метров (эта длина учитывает промерзание грунта), которые закапывают на равноудаленном друг от друга расстоянии 1 метр. Должен получиться равносторонний треугольник. К концам этих штыре приваривают три прутка и соединяют их на вершине в единую точку, образуя так называемый контур. Это устройство согласовано по всем электрическим параметрам для заземления.
Взаимосвязь токов и коррозийных процессов
Коррозия блуждающих токов Любой водопровод, находящийся в почве, повреждается коррозией за счет воздействия на него влаги и солей, однако если сюда еще подключить и активность токов, то возникает электролитический процесс. При этом на скорость электрохимической реакции воздействует заряд, протекающий между анодом и катодом. Отсюда следует, что на активность повреждения изделий из металла будет влиять сопротивление почвы движению зарядов, а также сложность течений, находящихся в анодной и катодной зоне.
В такой обстановке система водоснабжения подвержена обычной коррозии под влиянием токов утечки. Воздействие формирует гальваническую пару, ускоряющую развитие коррозии. В истории существует немало моментов, когда укладываемый трубопровод должен был служить 20 лет, а на самом деле разрушение происходило через 2 года.
Что можно сделать
Как отмечено, большинство квартир «запитывается» по устаревшей схеме, двухпроводной. В то же время в сам дом заводится кабель, рассчитанный на 3ф питание, которое подается с местной подстанции. Каждая квартира присоединяется к одной из фаз, второй входящий в нее провод – нулевой. Заземление при такой схеме не предусмотрено в принципе.
Следовательно, его придется искать в подъездном щите, в который и заводится силовой кабель. Здесь также есть некоторые нюансы.
В одних домах в щиток заходит 4 жилы, в других – 5. В последнем случае, можно сказать, проблем нет. Пятый – это и есть заземляющий проводник. Его несложно определить по цвету оплетки. Выглядит он так.
Во многих эл/щитах есть клеммная колодка, к которой можно присоединить «свой» провод и протянуть его в квартиру.
Если кабель 4-х жильный, то это означает одно – 3 провода фазных + 1 защитный (PEN). По сути, это совмещенные ноль и земля (маркировку проводов по цвету смотрите здесь). Но самостоятельным присоединением к нему заниматься не стоит. Почему?
Во-первых, придется «пройти» вдоль него по всему стояку и убедиться, что сечение проводника на всем протяжении трассы неизменно. Кто и как строит дома – объяснять никому не нужно. Есть гарантия, что электрики фирмы-застройщика нигде и ничего не напутали (нарушили, схалтурили, сэкономили)?
Во-вторых, теоретически присоединение к проводнику PEN возможно, если его сечение соответствует норме (16 «квадратов» для алюминия и не менее 10 – для меди). Но придется кое-что монтировать и дополнительно – УЗО и, желательно, реле контроля напряжения.
Учесть все нюансы и самостоятельно рассчитать параметры нужных приборов, определить места их установки вряд ли получится. Поэтому автор и отметил, что лучше этого не делать без помощи специалиста.
Почему система TN-C морально устарела
Устройство заземления своими руками: поэтапная инструкция
Если Вы задаетесь вопросом: «как сделать заземление на даче?», то для выполнения данного процесса потребуется следующий инструмент:
- сварочный аппарат или инвертер для сварки металлопроката и вывода контура на фундамент здания;
- угловая шлифмашинка (болгарка) для разрезания металла на заданные куски;
- гаечные глючи для болтов с гайками М12 или М14;
- штыковая и подборная лопаты для рытья и закапывания траншей;
- кувалда для вбивания электродов в землю;
- перфоратор для разбивания камней, которые могут встречаться при рытье траншей.
Чтоб правильно и согласно нормативным требованиям выполнить контур заземления в частном доме нам потребуются следующие материалы:
- Уголок 50х50х5 — 9 м (3 отрезка по 3 метра).
- Сталь полосовая 40х4 (толщина металла 4 мм и ширина изделия 40 мм) — 12 м в случае вывода одной точки заземлителя на фундамент здания. Если же Вы хотите выполнить контур заземления по всему фундаменту к указанному количеству добавьте общий периметр здания и еще возьмите запас для подрезки.
- Болт М12 (М14) с 2 шайбами и 2-я гайками.
- Медный заземлитель. Может быть использована заземляющая жила 3-х жильного кабеля либо провод ПВ-3 с сечением 6–10 мм².
После того как все необходимые материалы и инструменты есть в наличии можно переходить непосредственно к монтажным работам, которые детально расписаны в следующих главах.
Выбор места для монтажа контура заземления
В большинстве случаев рекомендуется монтировать контур заземления на расстоянии в 1 м от фундамента здания в месте где оно будет скрыто от человеческого глаза и к которому будет сложно добраться как людям, так и животным.
Такие меры необходимы для того, что при повреждении изоляции в электропроводке потенциал будет идти на контур заземления и может возникнуть шаговое напряжение, которое может привести к электротравме.
Выполнение земляных работ
После того как было выбрано место, выполнена разметка (под треугольник со сторонами 3 м), определено место вывода полосы с болтами на фундамент здания можно приступать к земляным работам.
Для этого необходимо с помощью штыковой лопаты по периметру размеченного треугольника со сторонами по 3 м снять слой земли в 30–50 см. Это необходимо для того, чтоб в дальнейшем без особых трудностей к заземлителям приварить полосовой металл.
Также стоит дополнительно прокопать траншею такой же глубины для подвода полосы к зданию и выводу ее на фасад.
Забивание заземлителей
После подготовки траншеи можно приступать к монтажу электродов контура заземления. Для этого предварительно с помощью болгарки необходимо заточить края уголка 50х50х5 или круглой стали диаметром 16 (18) мм².
Далее выставить их в вершины полученного треугольника и с помощью кувалды забить в землю на глубину 3 м
Также важно чтоб верхние части заземлителей (электродов) находились на уровне выкопанной траншеи чтоб к ним можно было приварить полосу
Сварные работы
После того как электроды будут забиты на необходимую глубину с помощью стальной полосы 40х4 мм необходимо сварить между собой заземлители и вывести данную полосу на фундамент здания где будет подключен заземляющий проводник дома, дачи или коттеджа.
Там, где полоса будет выходить на фундамент на высоте 0.3–1 мот земли, необходимо приварить болт М12 (М14) к которому в дальнейшем будет подключено заземления дома.
Обратная засыпка
После выполнения всех сварных работ полученную траншею можно засыпать. Однако перед этим рекомендуется залить траншею соляным раствором в пропорции 2–3 пачки соли на ведро воды.
После полученную почву необходимо хорошо утрамбовать.
Проверка контура заземления
После выполнения всех монтажных работ возникает вопрос «как проверить заземление в частном доме?». Для этих целей конечно обычный мультиметр не подойдет, поскольку у него очень большая погрешность.
Для выполнения данного мероприятия подойдут приборы Ф4103-М1, Клещи Fluke 1630, 1620 ER и так далее.
Однако эти приборы очень дорогие, и если Вы выполняете заземление на даче своими руками, то для проверки контура Вам будет достаточно обычной лампочки на 150–200 Вт. Для данной проверки Вам необходимо один вывод патрона с лампочкой подключить к фазному проводу (обычно коричневого цвета) а второй — к контуру заземления.
Если лампочка будет ярко светить — все отлично и контур заземления полноценно функционирует, если же лампочка будет тускло светить или вообще не испускать световой поток — значит контур смонтирован неверно и нужно либо проверять сварные стыки или монтировать дополнительные электроды (что бывает при низкой электропроводимости почвы).
Как обыкновенный человек может попасть под действие тока в собственном жилище, на производстве и в любом другом месте: краткое пояснение физических процессов
Польза Заземления:
- уменьшает хроническое воспаление в теле
- уменьшает хроническую боль
- улучшает сон
- увеличивает прилив энергии
- уменьшает стресс
- нормализует био ритмы
- нормализует циркуляцию крови
- облегчает боль в мышцах
- облегчает головную боль и мигрень
- ускоряет заживление и регенерацию
- улучшает здоровье надпочечников
- нормализует гормональный баланс
- защищает от электромагнитных полей
- улучшает работу головного мозга и сердца
Практиковать Заземление можно даже в мегаполисе. Причём несколькими способами. Главный принцип — это непосредственный контакт кожи с землёй, камнями, водой, травой, песком. Гуляйте босиком! Снимайте обувь при любой возможности и соприкасайтесь с землей! Плавайте в натуральных источниках. В морях, океанах, реках, озёрах, прудах.
Заземление квартир и частных домов
Заземление дома можно провести самостоятельно, благо дело, природная земля (почва) находится в непосредственной близости. Достаточно провести ко всем розеткам в частном доме дополнительный защитный заземляющий провод площадью поперечного сечения 16 мм для алюминиевого или 10 мм для медного и заземлить его около распределительного щитка в почву на глубину не менее 1,5 м. В деревенской местности многие заземляют свой жилой дом таким способом.
А вот заземлить квартиру таким способом не удастся. Ну, где взять природную землю на четвёртом этаже? Некоторые «умельцы» в качестве заземления в старых домах использовали металлические элементы системы централизованного отопления или газоснабжения. Но после серии случаев поражения электротоком соседей, маленьких детей или взрывов в системе газоснабжения от такой практики отказались. Теперь заземление или зануление в квартире проводится только к распределительному щитку.
Как сделать заземление в квартире зависит уже от существующего заземления в многоквартирном доме. Заземление в многоквартирных домах проводится по трём схемам:
- TN-S – современный способ заземления, прописанный нормативом с 1998 года;
- TN-C-S – защитный заземляющий кабель проведён только к распределительному щитку;
- TN-C – в качестве заземления используется нулевой провод, который заземляется на трансформаторной подстанции, например, заземление в хрущёвке проводится по такому принципу.
Как же сделать заземление в квартире если его нет? Перед тем как сделать заземление в квартире своими руками нужно определиться со схемой заземления. Для этого нужно открыть распределительный щиток на лестничной клетке. Если по стояку проведён пятижильный провод, это как минимум TN-C-S, а это означает, что защитный заземляющий провод достаточно подсоединить к защитному проводу жёлтого-зелёного цвета.
Затем нужно перейти к распределительному щитку в квартире, если счётчик электроэнергии находится на лестничной клетке, то посмотреть на провода, идущие от него в квартиру. Если идёт 3 провода и один из них жёлтого-зелёного цвета, значит, в квартире используется современная схема заземления TN-S. В этом случае, вам не придётся озадачиваться вопросом, как правильно сделать заземление.
Важно! В больших современных квартирах 3 и больше комнат, в квартиру могут проводиться две фазы, соответственно, проводов будет больше. Главное наличие провода с жёлто-зелёной окраской
Всё равно, перед тем, как подключать мощный электроприбор, потребляющий более 3,2 кВт/ч, проверьте заземление розетки
Возможно, был сделан незаземленный отвод через некоторое время после сдачи дома в эксплуатацию.
Если в общем распределительном щитке отсутствует защитный заземляющий провод – это старая схема TN-C. В этом случае можно провести только зануление розеток. Но, в случае значительных перегрузок или перекоса фаз, что случается не так и редко, могут выйти из строя подключённые в данный момент к занулённой электросети приборы. Единственный выход за общие средства жильцов многоквартирного дома или самостоятельно, поменять проводку целиком.
Проверка готового заземления
После выполнения всех операций по монтажу и подключению контура заземления, необходимо провести его проверку методом измерения его электрического сопротивления. Параметры этой величины не должны выходить за пределы, указанные в нормирующих документах.
В домашних условиях можно воспользоваться простым методом проверки. Лампочка от 100 до 150 Вт подключается между фазой и заземлением.
Проверка исполнения заземления при помощи лампы
По свечению лампы делаются выводы:
если лампа не загорается — заземление сделано неправильно;
горение лампы неярким, тусклым светом говорит о некачественном соединении элементов контура заземления или соединений при подключении;
яркое горение лампы говорит о хорошей работе заземления.
При такой проверке, в случае наличия в цепи УЗО, оно может сработать, что говорит о рабочем состоянии контура.
Проверка с помощью мультиметра.
Проверка заземления мультиметром
Проводится она по следующей методике:
необходимо подать напряжение, включив вводной автомат;
на мультиметре выберите режим измерения напряжения;
присоединяем концы мультиметра между фазным и нулевым проводами. Прибор должен показать величину в районе 220 вольт;
подобный замер делаем между фазой и заземляющим проводом. Напряжение может немного отличаться от предыдущего измерения, но само его наличие говорит о присутствии заземления;
если напряжение отсутствует, то заземления нет, либо оно нерабочее.
Проверку можно доверить профессионалам. Такая проверка приведена в видео:
Проверка контура заземления профессионалами
Для чего нужно заземление в частном доме или квартире
Простыми словам заземление необходимо для защиты человека от возможного удара током в квартире или частном доме.
Принцип работы защитного заземления — это отведение электрического тока в землю от металлических электроприборов, при их неисправности.
В новой квартире или при строительстве дома нужно обязательно провести работу по прокладке заземляющего кабеля и его подключению к «контуру земли» или общедомовому или индивидуальному
Электроприборы потребляют большое количество энергии, их корпуса металлические и отлично проводят ток, поэтому в особенности обратите внимание на заземление: стиральных машин и холодильников, варочных панелей и духовых шкафов, электрических бойлеров и котлов отопления, микроволновых печей
Корректная работа заземления опирается на факт того, что:
- Происходит снижение до неопасного значения разности потенциалов между заземляемым объектом и другими проводящими ток объектами, имеющими свое заземление.
- В рабочей электрической сети появление утечки тока приведет к быстрому срабатыванию защитного устройства УЗО.
- При утечке тока и контакте заземляемого проводящего объекта с фазным проводом должно происходить отведение этого тока.
Отсюда можно сделать выводы:
- Наиболее опасный вариант для человека, когда корпус электроприбора не заземлен и УЗО отсутствует.
- Если корпус заземлен, УЗО отсутствует, то этот вариант недостаточно безопасен, так как при высоком сопротивлении заземлителя и больших номиналах предохранителей потенциал на заземленном проводнике может достигать очень высоких величин.
- Если корпус не заземлен, но при этом УЗО установлено, утечка тока может произойти через тело человека, коснувшегося одновременно неисправного прибора и предмета, имеющего естественное заземление. УЗО отключает участок сети, как только возникнет утечка. Но человек получит лишь кратковременный удар током, не причиняющий вреда здоровью. Но УЗО может быть неисправен, поэтому лучше не рисковать и сделать все по следующему варианту.
- Корпус прибора заземлен и установлено УЗО. Это самый лучший вариант, так как выполнены два защитных решения.
Как сделать заземление в квартире, когда его нет
Методика проверки
Перед проверкой исправности заземления следует определить нулевой и фазный провода при помощи индикаторной отвертки. После контакта с одной клеммой лампочка в отвертке загорается — это фаза, если не горит — ноль. Наличие заземления даже при трехжильном проводе нужно проверить простыми методами: при помощи мультиметра или контрольки.
Проверка с помощью мультиметра
- включить в распределительном щите электропитание в помещении (доме);
- замерить напряжение в розетке, установив один щуп на фазу, а второй — на ноль;
- переставить щуп контактного датчика из нуля на заземляющий проводник (РЕ);
- проверить показатели тестера, если они практически не изменились, значит, система заземления в порядке, если показатели на нуле — система не работает.
Проверка контрольной лампочкой
Чтобы соорудить прибор, называемый «контролькой», нужно взять лампочку с патроном и подсоединить к нему два медных провода. При этом контакты такого тестера должны быть изолированы между всеми элементами. Проверка контрольной лампочкой проводится таким же способом, как и при помощи мультиметра: один щуп подсоединяют к нулю, второй — к фазе. Потом переставляется щуп от нуля на заземляющее подключение.
Если проводка не имеет цветового распознавания, можно определить фазу и ноль таким образом: один концевик приложить к клемме заземления, а второй поочередно к одному и второму подключению. Фаза расположена там, где загорится источник света. Если же лампочка не будет гореть, значит, схема РЕ не функционирует.
В случае, когда лампа не горит при соединении фазы и нуля, нужно проверить контакты прибора, а также, не перегорела ли лампа и есть ли питание в распределительном щите. Иногда причиной отсутствия загорания лампы является то, что произошел обрыв на нулевом или фазном контуре.
Когда исследования приборами не показывают абсолютную гарантию подключения, необходимо вскрыть розетку и проверить проводники. Чтобы это сделать правильно, нужно придерживаться инструкции:
- Проверьте напряжение, включив в розетку одних из приборов (настольная лампа, утюг и др.). При этом нельзя касаться заземляющего контакта.
- Отключить питание в распределительном щитке, вытащить вилку из розетки.
- Снять крышку розетки и проверить затяжку проводов, а также посмотреть, к чему подключен заземляющий контакт. Если к одной из розеточных клемм — это зануление. Подключение к отдельному проводу говорит о том, что используется заземление. Отсутствие подсоединения — фактор отсутствия заземления.
- Установить крышку на место, закрепить и включить автомат на щитке.
При работе с электросетью нельзя забывать о правилах безопасности. Обязательно проверяйте исправность всех приборов. Не прикасайтесь влажными руками к проводнику и не стойте на влажном полу. Нельзя делать контур РЕ между заземляющим контактом и нулевой клеммой, это может привести к пожару после обрыва нулевого проводника. Наилучший вариант — вызвать профессионального электрика.
Следует обязательно проверить схему РЕ, если: вы слышите шум во время воспроизведения музыки или ощущаете легкие удары током при использовании бытовых приборов, таких как чайник, водонагреватель, стиральная или посудомоечная машина. Такие факторы являются признаком того, что система РЕ не функционирует вообще или работает плохо.
Заземление в городской квартире

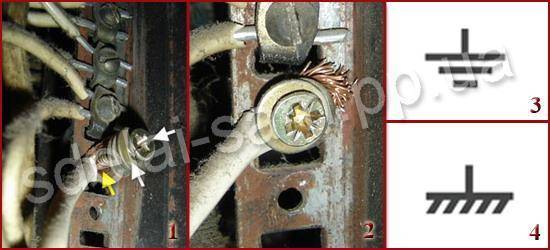

Заземление в городской квартире с общим электрощитом на лестничной площадке производится довольно просто. Дело в том, что в этом варианте заземление в доме уже существует и потому к нему надо только добраться. Необходимо открыть электрощиток и найти место, где множество разных проводов присоединены собственно к корпусу электрического щитка. Выглядеть это может так, как показано на фотографии (1,2). Это место соединено с Землей и потому уже заземлено.
Затем необходимо рассчитать необходимую длину и проложить провод по квартире. Затем убирают 2-3 см изоляции с каждого конца провода и разделяют оплетку провода на две части. Между ними вставляют саморез с надетой шайбой для создания плотного контакта в месте его крепления к электрическому щитку. Концы оплетки провода скручивают при помощи пассатижами, как бы оборачивая шуруп.
Затем подготовленный саморез вкручиваем в нужное место электрощитка до упора с некоторым усилием. Теперь провод заземлен и остается только присоединить его непосредственно к электроприбору или другому потребителю заземления. Для этого проводят ту же процедуру с другим подготовленным концом провода до оборачивания самореза проводом. Если надо заземлить компьютер, то сзади на системном блоке находят зону крепления карт расширения, где находятся подходящие места дл заземления. Иногда в системном блоке предусмотрены специальные винты для этих целей. Саморез с проводом прикручивают в металлическому шасси системного блока.
Согласно общепринятым стандартам, на любой электротехнике место для заземления обозначается специальным значком (3 или 4), рядом с которым обычно располагается зажим или крепящий болт. Еще на аппаратуре можно встретить обозначение «Ground» (сокращённо GND), что с английского переводится как «земля». Если никаких обозначений на устройстве нет, то для заземления сгодится металлическое основание корпуса.
