Что из себя представляет обратный клапан для скважинного насоса и где его устанавливать

Назначение и устройство

Чтобы в системе водоснабжения частного дома поддерживалось постоянное давление, необходимы два устройства — гидроаккумулятор и реле давления. Оба эти устройства через трубопровод подключаются к насосу — реле давления находится посредине между насосом и гидроаккумулятором. Чаще всего оно находится в непосредственной близости от этой емкости, но некоторые модели могут устанавливаться на корпус насоса (даже погружного). Давайте разберемся в назначении этих устройств и в том, как работает система.

Одна из схем подключения насоса

Гидроаккумулятор — емкость, разделенная эластичной грушей или мембраной на две половины. В одной находится под некоторым давлением воздух, во вторую закачивается вода. Давление воды в гидроаккумуляторе и количество воды, которую туда можно закачать, регулируется количеством накачанного воздуха. Чем воздуха больше, тем выше давление поддерживается в системе. Но в то же время а воды в емкость удается закачать меньше. Обычно удается в емкость закачать не более половины объема. То есть в гидроаккумулятор объемом 100 литров получится закачать не более 40-50 литров.

Для нормальной работы бытовой техники требуется диапазон 1,4 атм — 2,8 атм. Чтобы его поддерживать такие рамки и требуется реле давления. Оно имеет два предела срабатывания — верхний и нижний. При достижении нижнего предела реле запускает насос, он накачивает воду в гидроаккумулятор, в нем (и в система) при этом повышается давление. Когда давление в системе достигает верхнего предела, реле отключает насос.

В схеме с гирдроаккумулятором какое-то время вода расходуется из емкости. Когда вытечет достаточное количество для того, чтобы давление упало до нижнего порога срабатывания, включится насос. Так и работает эта система.

Устройство реле давления

Этот прибор состоит из двух частей — электрической и гидравлической. Электрическая часть — это группа контактов, которая замыкается и размыкается включая/выключая насос. Гидравлическая часть — мембрана, которая оказывает давление на металлическое основание и пружины (большая и малая) с помощью которых давление включения/выключения насоса можно изменять.

Устройство реле давления воды

Выпуск гидравлической части находится на тыльной стороне реле. Это может быть выпуск с наружной резьбой или с гайкой по типу американки. Второй вариант более удобен при установке — в первом случае надо или искать переходник с накидной гайкой подходящего размера или крутить сам прибор, накручивая его на резьбу, а это не всегда возможно.

Входы электрической части тоже находятся на тыльной стороне корпуса, а сама клеммная колодка, куда подключают провода, спрятана под крышкой.

Виды и разновидности

Реле давления воды бывают двух типов: механические и электронные. Механические гораздо дешевле и предпочитают обычно их, а электронные в основном привозят под заказ.

Название	Предел регулировки давления	Заводские настройки	Производитель/страна	Класс защиты прибора	Цена
РДМ-5 Джилекс	1- 4,6 атм	1,4 — 2,8 атм	Джилекс/Россия	IP 44	13-15$
Italtecnica РМ/5G (м) 1/4″	1 — 5 атм	1,4 — 2,8 атм	Италия	IP 44	27-30$
Italtecnica РT/12 (м)	1 — 12 атм	5 — 7 атм	Италия	IP 44	27-30$
Grundfos (Condor) MDR 5-5	1,5 — 5 атм	2,8 — 4,1 атм	Германия	IP 54	55-75$
Italtecnica PM53W 1″	1,5 — 5 атм		Италия		7-11 $
Genebre 3781 1/4″	1 — 4 атм	0,4 — 2,8 атм	Испания		7-13$

Разница в ценах в разных магазинах бывает более чем существенной. Хотя, как обычно, покупая дешевые экземпляры, есть риск нарваться на подделку.

Отличительной характеристике конструкции и назначение клапана обратного типа

Приспособление по размеру небольшое, однако без него поддерживать водонапор в системе не представляется возможным. Оно принадлежит к той сантехнической арматуре, которая предназначается предупреждать изменение направления потока жидкости. Можно повстречать пневматические водонапорные установки, в моделях которых заложен обратный затвор. В большинстве случаев он комплектуется со всасывающим шлангом. Но большинство изделий поставляется без данной детали, ее приходится покупать отдельно. Рабочий принцип аналогичен известному многим клапану вентиляции: пропускает поток в одном направлении и блокирует в ином.

Имеется очень и очень много видов обратных клапанов. Для использования в бытовых целях применяются:

1. 1. Пружинные муфтовые. Состоят из 2-ух частей, объединенных резьбой и установленной между ними прокладкой из резины.
2. 2. Аналогичные, однако с латунным золотником, имеющим сферообразную форму. Выделяются большой пропускной способностью.
3. 3. Комбинированные пружинные, включающие воздухоотводчика, через который стравливают воздух. Благодаря аналогичным устройствам становится проще обслуживание системы.
4. 4. Пружинные с полипропиленовым корпусом. Ставят на водомерный узел из того же материала.

Место монтажа: подающая магистраль, ввод в независимую систему конкретно за насосом или перед ним. В зависимости от размещения обратные клапаны бывают донными и трубопроводными. Первые предохраняют от возвратного тока воды, поднятой из источника, когда оборудование выключено. Вторые предохраняют падение давления в системе. Если в начале всасывающей трубы не стоит клапан, то когда насос остановится, вода течет назад, в магистрали появляются воздушные пробки. При запуске «досуха» приходят в негодность уплотнители, после перегорает подмокший электрический двигатель.

Станция насосная с доным клапаном

Современные помпы защищены от подобных грозных последствий, а старые модели от этого не защищены. Но все равно после каждой остановки станции нужно будет заливать воду – так она устроена. Установка арматуры запорной на трубе забора обязательна. Нужно собственно это простое устройство которое работает механически, из-за того что никакая электроника не в состоянии одолеть силу земной тяжести, под влиянием которой жидкость течет из труб, если не стоит клапан обратный.

Трубопроводная арматура запорного типа играет несколько иную роль. Она предназначается в значительной степени оберегать не насос, а систему распределения домашней воды. Закрывая поток, не даёт возвратиться в мембранный бак, поддерживая напор. Монтаж насосной станции без клапана обратного типа на раздаче вызывает гидроудары, работу устройства во внештатном режиме. Установка затвора увеличивает надежность и результативность провода воды, увеличивает рабочий срок сантехоборудования, приборов которые используются в домашних условиях.

Хитрость с водяной станцией в доме

Размеры обратных клапанов зависят от области использования:

• обыкновенный – применяется почти что во всех системах водообеспечения;
• очень маленький – ставится в середине отрезков трубы водяного счетчика;
• не очень большой – располагают на выходе учетного прибора;
• большой – выполняют из чугуна, используются в промышленных системах.

Отливают деталь из латуни: металл устойчив к влиянию солей, минералов и кислот, которые растворены в воде. Материалом для иных элементов служит медь и цинк или специализированные составы полимера. Все прокладки резиновые или силиконовые. Также реализовываются устройства из нержавейки. Они выделяются большой ценой из-за прочности и очень высокой коррозионные стойкости. При возможности приобрести такую деталь не нужно смотреть на стоимость – она служит верой и правдой. Латунную приходится менять или ремонтировать очень часто.

Приспособление для насосной станции

Область использования не исчерпывается станцией с насосом. В бытовых целях клапан обратный применяется:

• на стояках горячей и холодной воды, если жилая площадь в многоэтажке;
• в нагревательных устройствах – электрический водонагреватель, электрическая или колонка газовая;
• для местного отопления приватного дома;
• ими оборудуется канализация для устранения опасных ситуаций.

Классификация ^

Существуют два вида обратных клапанов, которые отличаются между собой конструктивным исполнением перекрывающего элемента:

• клапаны – имеют вид золотника, используются на горизонтальных участках трубопроводов;
• затворы – выпускаются в виде круглых дисков, их можно монтировать как на горизонтальном, так и на вертикальном участке трубопровода.

По исполнению запирающего элемента обратные клапаны делятся на несколько групп:

клапаны подъемного типа: затвор (запирающий элемент) в них подпружинен, перемещаться может только вверх или вниз.

Под воздействием давления потока воды на подаче пружина сжимается – и клапан открывается. Как только водный поток ослабевает, пружина возвращает затвор в положение «закрыто».

Подъемные обратные клапаны имеют внушительные размеры, в системе водоснабжения они применяются очень редко. Их основная область применения – котельные и системы теплоснабжения промышленных предприятий;

клапаны шарового типа: роль запорный элемент в такой конструкции представляет собой шар, выполненный из полимера или чугуна.

Встречаются и резиновые шары. Закрытие устройства осуществляется только под воздействием силы тяжести: пружины в шаровых клапанах не используются.

Клапаны с шаровым затвором чаще всего используются в канализационных системах, но и а водопроводных сетях они себя отлично зарекомендовали.

Конструкции такого рода имеют низкое гидравлическое сопротивление. Однако, вследствие немалых габаритов и массы шаровые обратные клапаны намного дороже прочих типов;

обратные клапаны поворотного типа: запорный элемент имеет вид откидной створки. Он закреплен на оси, расположенной вне проходного сечения.

Такая конструкция клапанов применяется большей частью на трубопроводах диаметром более 50 мм.

По типу присоединения поворотные обраты клапаны делятся на фланцевые, муфтовые и межфланцевые.

Фланцевые клапаны имеют большие размеры и массу. Для их изготовления используют чугун и сталь. Это самые дорогие изделия в группе поворотных обратных клапанов.
Межфланцевые клапаны дешевле, но они «грешат» более высокими потерями напора по сравнению с фланцевыми.

Данная категория клапанов также изготавливается из чугуна и стали, выпускаются и серии, выполненные из антикоррозионной стали.

Самые дешевые поворотные обратные клапаны – муфтовые.

На их производство идут латунь и чугун. Потери напора на муфтовых клапанах меньше, чем на фланцевых и межфланцевых.

Дисковые обратные клапаны: в качестве запорного органа используется диск, размещенный перпендикулярно к оси потока.

Перемещается он вдоль оси водопровода. В основном, дисковые клапаны изготавливаются в муфтовом исполнении для трубопроводов небольших диаметров, но можно найти и межфланцевые.

Запорный диск чаще всего подпружинен, поэтому в монтаже дисковый клапан неприхотлив. Выигрывает он и цене, но потери напора у него высокие. Тем не менее, такие клапаны широко применяются в инженерных сетях.

Принцип действия

Обратный клапан для воды — обязательный элемент водопроводной системы. Специалисты выделяют целый ряд моментов, при которых использование устройства становится необходимым:

В квартире многоэтажного дома подача горячей и холодной воды проходит раздельно друг от друга. Каждый водный поток имеет свой стояк. Как правило, давление воды в них не совпадает. Когда человек открывает кран, начинается подача горячей и холодной воды. Из-за разницы в уровне давления в трубах происходит неравномерное распределение подачи воды в кран. Те потоки, которые поступают с большим давлением, идут первыми. Именно они приводят к повышению давления в магистрали. Потоки воды с меньшим давлением могут иметь обратный отток в трубу и стояк. Для многих знакома ситуация, когда из крана с холодной водой идет горячая. Чтобы исправить такой казус, используют обратный клапан для воды. При установке накопительного обогревателя (бойлера) монтаж обратного клапана на вход холодной воды является обязательным. Особенностью эксплуатации бойлеров является то, что наполняются они только напором холодной воды. В процессе нагревания давление внутри емкости увеличивается, и горячая вода стремится к выходу в магистраль холодного водопровода. Монтаж обратного клапана исключает такую ситуацию. В частных современных домах отопительная система состоит из нескольких контуров. В каждом из них различная температура теплоносителя. Например, в здании предусмотрен один контур для эксплуатации бойлера, а второй предназначен для отопительной системы, третий контур — для теплых полов. В каждом контуре есть свое сопротивление, поэтому их оборудуют различными по своим характеристикам насосами. Для того чтобы предотвратить ситуацию, когда насос провоцирует обратное движение теплоносителя с меньшим насосом в контуре, используется клапан обратный. Насосы для водонапорных скважин должны быть в обязательном порядке оборудованы обратным клапаном

Принимая во внимание, что насос может быть расположен на глубине в десятки метров, в случае отключения агрегата вода обязательно устремится обратно из водопровода. Допустить такую ситуацию нельзя, шланг для насоса в этом случае не спасет

Подключая отопительный прибор к основным магистралям, питающим дом, специалисты рекомендуют монтировать обратный клапан на магистрали отопления перед входом в систему

Это гарантирует правильное направление теплоносителя.

Если протекающий обратный клапан — это педальный клапан в скважине, вы столкнетесь с более трудной задачей — открыть скважину и потянуть вверх линию скважины и педальный клапан. Но это позволяет проверить линию скважины — вы можете обнаружить, что проблема Не был даже ножным клапаном, а дырой в трубопроводе скважины.

Поскольку для подачи воды в водогрейные или паровые отопительные котлы используется водопроводная линия питьевого водоснабжения для питьевого водоснабжения, нам необходимо предотвратить отвод воды из системы отопления из-за загрязнения трубопровода для подачи воды в здание.

Классификация клапанов

Оборудование отличается по конструкции, материалу, величине. Каждый обладает своими особенностями при монтаже.

По конструктивным особенностям устройства бывают следующими:

• С запорным элементом подъемного типа. Клапан оборудован затвором, поднимающимся либо опускающимся с блокировкой водного потока. При поступлении жидкости запорная деталь идет вверх и пропускает ее. При снижении напора затвор направляется вниз и перекрывает обратный ход водяной струи. Перемещение механизма происходит с помощью пружины.
• С затвором шарового типа. Под напором шар сдвигается, и вода течет по системе. После падения давления перекрывающий элемент возвращается на место.
• С дисковидным запором. Диск блокирует обратный поток благодаря пружинному устройству.
• С двумя затворными створками. Они складываются под напором, а при снижении давления возвращаются назад.

В быту наиболее часто используется оборудование с механизмом подъемного типа. Его несложно отремонтировать, заменив пружину.

Приспособления изготавливаются из различных материалов. Латунные элементы не подвержены коррозии, легко обслуживаются, устанавливаются на все виды труб. Блокирующие устройства в чугунном корпусе применяют не так часто. Этот материал ржавеет, на нем довольно быстро оседают отложения. Такие клапаны подходят только для широких магистралей.

Большая часть элементов монтируется с помощью муфтового соединения. Для этого понадобится два переходника с резьбой, подбираемые по сечению трубопроводной системы. Могут быть применены и фланцевые соединения, стягиваемые болтами. Этот тип креплений используется для небольших устройств, когда на трубах не хватает места для другой фиксации. Ими обычно оснащают клапаны из чугуна большого сечения.

От совокупности этих параметров, а также бренда, зависит цена изделия. Средняя стоимость – 700 рублей.

2 Зачем нужен обратный клапан для погружного насоса?

Обратные клапана для насосов предотвращают ток воды в трубах в обратном направлении или предупреждают смешивание воды из кранов с разной температурой. Все зависит от того, где этот клапан устанавливать. В последнее время широкое распространение получили обратно-прямоточные клапана, сделанные по API стандарту, которые рассчитаны на уровень давления от 10 — 170 бар. Размеры сварки труб внахлест по этому же стандарту – ANSI B16.11.

Клапана для насоса бывают:

• с откидными механизмами;
• с механизмами подъемного типа.

Откидные механизмы отличаются тем, что над седлом крепят затвор на шарнирах, который открывается под давлением поступающего внутрь водяного потока. Подъемная заслонка срабатывает, передвигаясь вверх-вниз по вертикально установленному цилиндру. Когда затвор (заслонка) прижимается к седлу – поток воды перестает поступать внутрь.

2.1 Установка клапана

Очень часто на форумах можно встретить жаркие споры по поводу одного единственного вопроса: «Насколько обязательно ставить обратный клапан на насос?».

Место обратного клапана при установке скважинного насоса

Погружные насосы с обратным клапаном, если у вас во дворе есть скважина или  установленный водяной электронасос около колодца, то вы сможете уже при включении напорной установки, не ожидая, когда вода вытеснит воздух из труб, сразу подвести воду в кран. Если, например, ставить запорную арматуру на насосе для горячей воды, то не нужно будет сливать холодную воду из трубы, в ожидании пока «тепленькая пойдет».

2.2 Нюансы монтажа

Чтобы не осуществлять постоянный ремонт из-за отложений грязи и осадка на мембране, и пружине, которая в итоге просто не держит воду устанавливать запорную арматуру нужно вертикально.

В зависимости от вида скважины или колодца, учитывая особенности трубопровода, запорную арматуру следует устанавливать либо снизу либо сверху. Положение сверху требуется, когда бурение скважины происходит на маленькую глубину (до восьми метров, которая характерна для абиссинок).

Если вы поставите запорник снизу, то отследить сток воды из скважины когда вы уже попадете в водоносный слой можно будет только при использовании ручного или ножного насоса.

Если вы ставите обратнозапорный механизм на скважинные аппараты, то его прямое назначение – не дать воде постоянно возвращаться в скважину. Это будет экономить время поступления воды в краны. Поэтому, устанавливать запорную арматуру нужно на выходе из напорного аппарата.

При неглубоком уровне погружения насосного аппарата, и если расстояние до дома небольшое, то можно ограничиться установкой одного клапана. Если цифры расстояний больше, то устанавливают пару запорных клапанов – на выходе из напорного аппарата и при входе в дом или непосредственно у точки водозабора возле гидроаккумулятора и автоматики управления напорным аппаратом.

Если у вас в наличии насосная станция, то ставить запорную арматуру нужно либо в скважине прямо на входном отверстии всасывающей воду трубы, либо непосредственно перед входным отверстием напорной станции. Учитывая особенности механизма обратнозапорной арматуры, предпочтительнее второй вариант.

А, например, обратные клапана для канализационных насосов нужны для того, чтобы вода не шла обратно из унитаза. Установка этого запорного механизма подразумевается на общую сточную трубу. Но, вы всегда можете усовершенствовать свой быт и установить обратнозапорную арматуру на каждый сток отдельно.

2.3 Самодельный клапан

Не нужно быть семи пядей во лбу или иметь сантехнические навыки и образование, чтобы вместо покупного запорного механизма попытаться сделать его самостоятельно.

Правила установки шарового обратного клапана

Чтобы изготовить свой обратно запорный механизм необходимо приобрести следующие детали:

• муфту с наружным резьбовым соединением;
• тройник с внутренним резьбовым соединением;
• пружину, свободно входящую в тройник;
• металлический шарик на 2-3 миллиметра меньше, чем внутренний диаметр тройника;
• пробку с резьбой;
• фум-ленту.

Вместо корпуса обратно запорного механизма мы используем стандартный тройник из латуни, стали, чугуна или пластика с внутренней резьбой. Лучше берите из латуни. Затем устанавливаем муфту. Вставляем в латунный корпус с другой стороны шарик и пружинку, устанавливаем заглушку.

Клапан обратный пружинный муфтовый: виды по материалу

Изделия могут производиться из разных материалов:

Латунь – наиболее популярный материал. Он не ржавеет, прост в обслуживании, хорошо подходит ко всем типам труб.

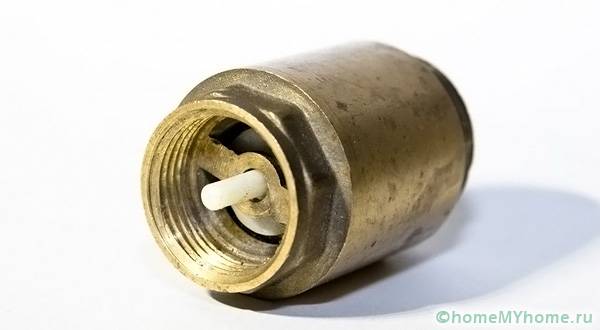

Латунный корпус клапана

Чугунные корпуса можно встретить значительно реже. Этот материал подвергается коррозии, на нем довольно быстро скапливаются различные отложения. Обычно чугунные изделия применяют на трубах большого диаметра, и в быту их не используют.

Чугунный корпус

Нержавеющая сталь. Она является самым надежным, но и самым дорогим материалом: элементы из нее прослужат значительно дольше любых других. Они не боятся коррозии и воздействия разнообразных веществ, на корпусе не скапливаются отложения.

Корпус из нержавейки

Комбинированные: корпус такого изделия может быть из разных материалов, например, сочетать латунь и нержавеющую сталь. Затвор любого устройства чаще всего из пластика.

Универсальное приспособление обратного типа с сетчатым фильтром

Отличия по способу крепления

Большинство устройств крепится посредством муфты. Для этого требуется два перехода с резьбой, которые подбираются по размеру трубопровода. Могут быть использованы и крепления фланцевого типа. Чаще всего их имеют чугунные элементы большого диаметра. Такие фланцы стягиваются болтами. Этот вид фиксации также актуален для небольших изделий, когда на трубе нет места для иного крепления.

Фланцевое соединение – один из лучших вариантов

Пружинный обратный муфтовый клапан является наиболее часто применимым. Его используют в квартирах для установки на трубопровод, водонагреватель, такие изделия устанавливают после счетчика, что не позволяет ему крутиться в другую сторону. Устройства такого типа не дают опорожниться трубам, если происходит слив воды в стояке.

Устройство пружинного механизма: он состоит из латунного корпуса, который разбирается на две части. Между половинками размещают подвижный золотник. Он обычно из пластика. В движение такой золотник приводится напором воды и пружиной.

Пружинные элементы: корпус и внутренняя часть

Статья по теме:

Технические характеристики

Чтобы выбрать обратный клапан для погружного насоса, нужно разобраться в технических характеристиках самого устройства. Все они приведены в соответствующей документации. Например:

Технические характеристики.

1. Пропускная способность в гидравлическом расчете для клапана. Обозначается буквами Kvs. Показатель отображает, сколько воды (с температурой среды +20 °С) может пройти через устройство при условии, что он максимально открыт, до того момента, пока давление на него не снизится на 1 бар.
2. Номинальный диаметр конструкции (обозначается как Ду или DN). Этот показатель измеряется в миллиметрах. Он введен для унификации размеров фитингов с диаметром трубопровода. Они регламентированы ГОСТами, но в проектной документации должны быть отражены требуемые параметры.
3. Показатель номинального давления PN. Его необходимо знать, чтобы понять, при каких условиях будет работать устройство.

Кроме перечисленных параметров, важную роль играют показатель пробного давления (он отражает тот уровень, для которого произведены соответствующие испытания для данной модели), а также показатель рабочего давления. Последний отражает уровень, при котором запорная аппаратура будет работать с максимальной надежностью.

Исполнение

Обратные клапаны делают из разных материалов – в традиционных вариантах это чугун, бронза, никелевый или стальной сплав, а также используются каучук, тефлон, графит и т.д. Устройства бывают с резьбовым или фланцевым типом соединения, хотя для них допускается и сварочный способ. Такая запорная арматура может различаться и размерами.

Принцип работы

Обратные элементы используются в разных сферах. Но принцип работы будет одинаковым, так же, как и особенности конструкции, которая всегда включает такие элементы, как корпус, оснащенный затвором или заслонкой, шток (его называют шпинделем), седло, крышку, головку, маховик.

Принцип работы.

Клапаны стандартно оснащены автоматическим или механическим блоком для перемещения штока. Поток жидкости (или газа) попадает со стороны всасывающего устройства в корпус, после чего шток, оснащенный уплотнительной головкой, установленной на сальнике, перемещает заслонку в закрытое положение. Входное отверстие перекрывается.

Виды и классификация

Все имеющиеся на рынке элементы можно разделить на несколько групп. Например, в зависимости от того, где будут ставить обратный клапан, выделяют следующие виды:

1. Донные приборы, которые предотвращают обратное движение закачанной из источника воды при условии, что насосное оборудование выключено. Это позволяет создать условия для работы насосной станции без необходимости постоянного наполнения водой насосного оборудования перед каждым запуском.
2. Трубопроводные, которые подразделяются на створчатые и осевые. Они выполняют 1 задачу – позволяют избежать падения рабочего давления в системе.

Существуют и другие классификации подобных элементов для водяного насоса. Например, донные типы бывают пружинными и створчатыми. В 1 случае запирающий механизм представляет собой диск, который может смещаться вдоль корпуса при сокращении пружины (происходит под напором воды). Во 2 случае клапаны оснащаются поперечными створками, которые под напором воды раскрываются.

Обзор обратных клапанов для насосов

Когда устанавливается насос в колодец или скважину, обратный клапан является незаменимым элементом. Он подбирается к необходимой модели насоса (например, для “Водолея” или Grundfos).

Но важна не только его совместимость, но и особенности конструкции. Наибольшей популярностью пользуются пружинные обратные клапаны, полностью или частично выполненные из латуни. Они прочны и долговечны.

Обратные клапаны для насосов.

Часто владельцы участков, которые самостоятельно монтируют систему водоснабжения, хотят знать, в чем заключается отличие дренажных элементов от пружинных. Такие модели позволяют упростить монтажные работы и дальнейшее техобслуживание системы, повысить ее надежность.

Внешнее отличие таких устройств состоит в наличии на корпусе 2 патрубков, 1 из которых и играет роль дренирующего элемента.

Существуют и пружинные клапаны с корпусом из полипропилена. Их стандартно устанавливают на трубы, тоже изготовленные из полипропилена, но по своим эксплуатационным характеристикам они немного уступают латунным.

Как выбрать обратный клапан

Подобное устройство выбирается под трубопровод, т.е. необходимо учитывать параметры уже имеющейся схемы или той, что пока существуют в проекте. Вот с этой точки зрения и рассмотрим критерии выбора наиболее подходящего устройства.

Диаметр и способ присоединения

Начнем с обозначений, встречающихся в схемах, сопроводительной документации и на корпусах запорно – регулирующей арматуры. Диаметры труб и всего оборудования, входящего в схему измеряются в миллиметрах и дюймах. Труба имеет два диаметра:

• внутренний, обозначается Ду – диаметр условного прохода;
• наружный.

В схемах отопления и водоснабжения квартир и загородных домов, оперируют понятием Ду с градацией 15, 20, 25, 32, 40 и 50 мм. Зарубежный производитель измеряет диаметр своей продукции в дюймах. Нашим 15 мм соответствует обозначение 1/2 “. Далее следуют дюймовые обозначения, соответствующие «нашим» миллиметрам: 3/4 “, 1”, 1 ¼ ‘’, 1,5 ‘’, 2’’. Более крупные диаметры труб для внутриквартирных схем практически не используются.

Если вам понадобилось защитить свои счетчики учета горячей и холодной воды, ищите изделия с маркировкой Ду 15 или 1/2 “. Если сомневаетесь, рассмотрите обозначения диаметра на уже смонтированной запорной арматуре (шаровом кране или вентиле) перед счетчиком и выбирайте изделие с такой же маркировкой.

По способу присоединения

В этом смысле сантехарматура бывает:

1. Муфтовая. Присоединяется к трубам на резьбе, с обязательным уплотнением ответной резьбы лентой ФУМ, нитью тангит унилок или льняной прядью.
2. Фланцевая. Болтовое соединение труб с арматурой через паронитовые или резиновые прокладки. Для обеспечения герметичности, затягивать гайки на болтах фланцев нужно «крест на крест», т.е. затянув первый болт, следующим затягивают тот, что находится напротив него по диагонали.
3. Межфланцевая. В этом случае у арматуры нет ни фланцев, ни резьбы. Ее зажимают болтами или шпильками между фланцами трубопровода. Межфланцевая арматура часто выпускается с уже установленными на ней прокладками.
4. Приварная. Соединяется с трубопроводом сваркой.

Внутриквартирные схемы чаще всего собираются на резьбе. В загородных домах, с отоплением от собственного котла, возможно использование фланцевых соединений. При выборе изделия способ присоединения учитывается обязательно.

Материал корпуса

Эту деталь изготавливают из чугуна, нержавеющей стали, латуни и пластика. Чугун тяжеловат и легко раскалывается при ударе. Нержавеющая сталь – материал на века, но дорого стоит. Пластик хорош, но не всегда. Его не рекомендуют использовать в отопительных схемах, поскольку лучше всего пластиковая арматура работает с полипропиленовыми трубами, которые плохо переносят высокую температуру воды. Лучшим вариантом практически во всех случаях (кроме пластика и канализации) станет латунный корпус.

Выбор конструкции клапана

Беспроигрышным вариантом станет пружинное устройство. Оно всегда обеспечит достаточную герметичность в любом пространственном положении. Гравитационные приборы безотказно работают на горизонтальном участке трубопровода. Смонтированный в вертикальном положении аппарат без пружины может и не закрыться.

Подъемные аппараты хорошо работают в любом пространственном положении и отличаются от прочих в лучшую сторону тем, что пригодны для ремонта без демонтажа. Достаточно снять верхнюю крышку корпуса, чтобы устранить неисправность и вернуть его в работу.

Двустворчатые отлично работают в составе технологических трубопроводов. Минимальный диаметр такого изделия не бывает менее двух дюймов и редко применяется квартирной разводке.

Обратный клапан для воды для насоса: принцип действия

Данное приспособление чаще всего устанавливается на специальных станциях, которые включены в систему водопровода. Задача этого элемента системы – препятствовать смешиванию воды. Работает он по следующему принципу: жидкость может пройти только в одном направлении, выйти в противоположную часть трубы она не сможет. Это необходимо для того, чтобы вода из колодца или скважины не могла выйти обратно и направлялась в водопровод. Если система оснащена таким клапаном, то при открывании крана не потребуется ждать, пока насос накачает воду: она польется сразу. При отсутствии устройства в системе скапливается воздух, и приходится сначала выпускать его, дожидаясь, пока пойдет вода.

Резьбовая часть детали

Сама станция может находиться как на поверхности колодца или скважины, так и в специально отведенном для этого месте в доме. В этом случае в скважину будет опущена труба, оснащенная сеткой от мусора и обратным клапаном для воды для насоса.

Если насос используется в городской квартире, то данный элемент позволяет избежать эффекта, когда при открывании одного крана напор падет в другом. Такая конструкция в квартире не помешает, если планируется установка бойлера. Монтировать его потребуется не только на стояк холодной, но и горячей воды. Это поможет избежать потери нагретой жидкости. Без данного приспособления часть вашей воды достанется соседям, живущим этажом ниже. Таким образом, обратный клапан позволяет экономить электроэнергию, так как спасает систему от ненужных потерь.

Схема установки
