Необходимость установки обратного клапана вентиляции

Разные типы обратных клапанов: принцип работы, устройство

И устройство обратного клапана, и принцип его работы не сложны. Благодаря простоте, система работает вполне надежно.

В воздуховод встраивается канал-затвор, способный функционировать только в одну сторону. Когда поток воздуха течет нормально, затвор остается открытым. Как только направление потока меняются, канал тут же перекрывается. Поддерживается автоматический режим работы.

При сохранении принципа работы, конструкции самих затворов различаются.

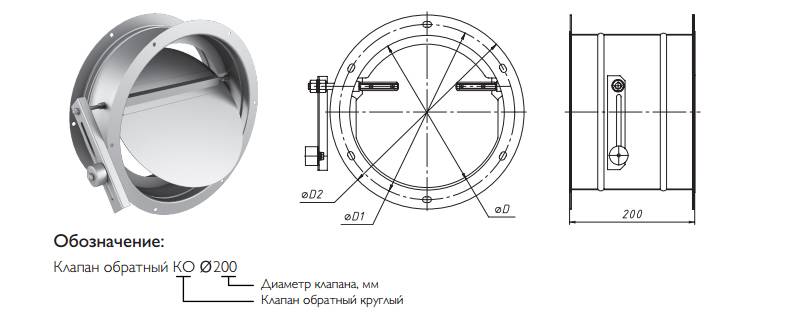

Одностворчатый обратный клапан

Одностворчатый обратный клапан

Устанавливается пластина (затвор), всецело перекрывающая вентканал. Крепится она на эксцентрично расположенной оси. Другими словами, одна из половинок затворки больше другой (тяжелее). Это способствует ее возвращению в закрытое положение (в исходное состояние), если не отмечается прямого тока воздуха через канал. По этой причине данные клапаны называют конструкциями гравитационного принципа действия.

Для домашних вентсистем изготавливают пластиковые варианты. При этом вес створки должен быть малозначительным, чтобы она могла открываться даже от естественной тяги в вентканале. Отсутствие тяги или обратное движение воздуха приводят к замыканию створки.

Одностворчатый обратный клапан на вентиляцию прямоугольного сечения

Двустворчатая модель обратного клапана

Двустворчатый обратный клапан на вентиляцию

Когда в воздуховоде создается поток определенной плотности, усилие слабенькой пружины преодолевается этим потоком. Тогда створка открывается, и этим обеспечивается нормальный проход. Напор усиливается — клапан открывается шире.

Многостворчатый обратный клапан

Эта конструкция подходит для системы, когда возникает потребность в перекрытии отдушины, имеющей большое сечение. Это устройство тем отличается от всех прочих, что его устанавливают на конце горизонтального вытяжного канала. К примеру, в точке выхода на улицу.

Как монтируются обратные клапаны для насосных станций

Обратный клапан для совместной работы с насосной станцией следует выбрать на этапе составления проекта. В некоторых моделях насосов такие затворы включены в конструкцию, для остальных существует несколько правил:

• Для насосов вакуумного типа (всасывающих) затвор монтируется на выходе насоса, до гидроаккумулятора.
• При большой глубине скважины и при большом расстоянии от скважины на поверхности следует установить дополнительное устройство на водозаборе.
• Для напорных насосов, опускаемых в скважину, затвор монтируется на выходной патрубок.

 Кроме того, при монтаже следует строго соблюдать направление потока, указанное на корпусе, и тщательно уплотнять все соединения.

Виды клапанов

На сегодня существует много видов всевозможных вентиляционных клапанов. Прежде всего они различаются по своему назначению:

Приточные	Употребляются для подсоса воздуха в помещение. Смогут регулировать поток входящих воздушных масс как в ручном, так и автоматическом режиме. Помимо этого, они смогут прекратить функционирование вентиляционной системы, поскольку при полном перекрытии клапан герметический.
Вытяжные	Снабжают вывод воздуха из помещения наружу. Основная их задача содержится в предотвращении движения воздушных масс в обратную сторону, что может случиться по обстоятельству разных атмосферных явлений. Помимо этого, устройства предотвращают проникновение в помещение насекомых, пуха, и другого мусора.
Оконные	Устанавливаются на пластиковые окна и снабжают автоматическое проветривание.

Помимо этого, данные изделия различаются по своей форме.

Они смогут быть:

• Круглыми;
• Квадратными либо прямоугольными.

В зависимости от своего устройства, они бывают электрическими либо ручными. Электрический клапан работает совместно с другим вентиляционным оборудованием и машинально регулирует воздушный поток.

Обратный клапан для вентиляции своими руками

Обязательно ли покупать готовый обратный клапан? Решать этот вопрос вам предстоит самостоятельно. Как вы уже догадались, сделать такой обратный клапан вполне по силам практически любому мужчине.

Более сложные конструкции изготавливать самостоятельно нет смысла по той причине, что уйдет на это много времени и затраты будут несоизмеримо выше, чем при покупке готового изделия. Ценовая разбежка на клапаны довольно ощутима. Простейшие конструкции в десятки раз дешевле, чем более сложные собратья.

Кстати, дорогие обратные клапаны в розничную торговлю не поступают, так как они продаются в комплекте с вентиляторами.

Смысл в этом большой: конструкция клапана рассчитывается под определенную модель вентилятора, поэтому и работать он будет идеально именно в тандеме с этим вентилятором. В другом наборе несоответствие может очень сильно сказаться на работе одного из устройств.

Особенно актуальна установка обратного клапана вентиляции своими руками для жильцов последних этажей домов, где распространена проблема затягивания «чужих» запахов через воздуховоды общеобменной системы.

Для основания обратного клапана кухонной вентиляции подойдет толстый пластик или текстолит. Понадобиться пластина размером перекрывающая выход вытяжного канала и толщиной не более 4 мм. На пластине делается разметка: решетка размером с отверстие вентилятора, а также отверстия для крепления к стене (по углам) и для крепления вентилятора.

Чтобы между основанием и вентилятором не «гулял» воздух, используется резиновая прокладка.

Чтобы предотвратить не только обратную тягу в вентиляции квартиры многоквартирного дома, но и проникновение насекомых, на решетку основания крепится мелкая пластиковая сеточка или даже капрон от колгот. Последний легко заменяется. А чтобы жильцов не беспокоила вибрация от двигателя вентилятора, при установке используются амортизаторы из резинки.

Створки используются из толстого полиэтилена (не менее 0,1мм). Пленка должна быть идеально гладкой, мельчайшая волнистость нарушит герметичность вентиляции, и обратная тяга в квартире многоквартирного дома возобновится. Крепить створки можно на скотч с тканевым основанием.

Вырезать створки рекомендуем по месту, из уже приклеенного куска пленки. Причем, если она слегка помялась во время работы, ее необходимо поменять. Две створки разрезаются между собой только в самом конце процесса. Резать нужно острым строительным лезвием.

Чтобы между самодельным пластиковым обратным клапаном для вентиляции и стеной не было щели, используйте самоклеящуюся поролоновую ленту.
В процессе эксплуатации необходимо периодически очищать или менять пластиковую сетку, забивающуюся пылью.

При правильном изготовлении такой самодельный пластиковый обратный клапан для вентиляции прослужит не один год. А жильцы квартиры надолго избавятся от обратной тяги, характерной для вентиляции многоквартирных домов.

Устройство клапанов разных типов

Выбор и установка обратного клапана на воду зависит от его конструктивных особенностей. Клапан для воды может принадлежать к таким типам, как:

Клапан обратный пружинный муфтовый

Корпус устройства представляет собой два цилиндра, объединенные резьбовым соединением. Золотник состоит из пластмассового толкателя, пары тарелок и упругой прокладки. Нормальное положение затвора – закрытое, при подаче напора жидкости и достижения им заданного значения он отжимает пружину, и клапан на воду открывается. При падении напора пружина возвращает золотник на место, закрывая затвор.

Поворотный лепестковый

Золотник в этом варианте выполнен не осевым, а поворотным, причем ось размещена выше просвета затвора. При подаче давления жидкости оно отжимает заслонку и клапан открывается. При падении напора заслонка под действием силы тяжести или возвратной пружины опускается и закрывает просвет

При монтаже такого устройства важно соблюдать маркировку «верх» и максимально возможный уклон, определенный в документации. В устройствах больших размеров при возврате заслонки происходит мощный удар ее о седловину, что может привести к гидроудару и даже к выходу устройства из строя

Чтобы предотвратить это, конструкцию приходится усложнять и добавлять демпфирующие удар элементы. Конструкция позволяет создавать затворы больших диаметров, мало чувствительные к наличию в жидкости взвесей и других включений.

Шаровая модель

Способ действия и устройство весьма схожи с тарельчатым пружинным клапаном. Роль запирающей детали играет шар, прижимаемый пружиной к седлу. Применяется в основном для труб малого диаметра, в бытовых сантехнических системах. Такой обратный проходной клапан при равном сечении обладает большими внешними размерами, чем тарельчатый.

Изделие подъемного типа

Шток золотника в этом случае размещается вертикально, под давлением воды золотник поднимается, открывая затвор. При снижении напора шток опускается, и клапан закрывается. На установку таких устройств накладывается ограничение – ее можно проектировать только на горизонтально расположенных трубах

Важное достоинство таких конструкций – возможность ремонта золотника без снятия всего корпуса. Минусом являются повышенные требования к чистоте жидкости.

Двустворчатый пружинный

Клапан, который называют «бабочка», имеет несколько шторок. Они раскрываются, если с определенной стороны наблюдается существенное давление. Если его нет, пружины способствуют его захлопыванию.

Указанные моменты не зависят от силы тяжести, но в отличие от предыдущего варианта, такая конструкция может быть зафиксирована под любым углом. Обычно нормальная работа этой модели гарантируется при использовании вытяжки с принудительной вентиляцией.

Проверять надо именно те потоки, которые характерны для воздуховода. Есть модификации, которые можно видоизменить, чтобы они приняли нужный параметр — в соответствии с силой действия пружин.

Правила размещения и монтажа обратного клапана на вентиляции

Монтаж обратного клапана на выходе вентиляционного канала в кухне

Чтобы монтаж изделия был правильным, нужно учитывать место его локализации в системе. Формирование обратной тяги должно быть предотвращено при любых системах вентиляции и их сочетаниях. Если система имеет одно место забора воздуха, достаточно установки единичного клапана.

При наличии нескольких вытяжек размещение осуществляется по таким правилам:

• На каждую ветку, которая соединяет магистральный воздуховод и точку забора.
• На выходе из системы вентиляции.

Монтаж осуществляется так, чтобы к решетке был удобный доступ. Это нужно для периодической очистки приспособления от мусора и пыли, жирового налета. Если клапан установлен на вытяжке или вентиляторе, то дополнительный его монтаж на воздуховоде не требуется.

В многоквартирном доме обязательна установка обратного клапана возле входа в шахту системы общей вентиляции. Так как в нее попадает влажный воздух, а солнечные лучи нет, внутри конструкции могут развиваться патогенные микроорганизмы. В шахтах часто поселяются птицы или насекомые, поэтому формирование обратной тяги лучше предупредить.

Как повесить вытяжку над плитой

При правильно подобранном размере она по ширине равна или даже чуть больше ширины плиты. Чтобы правильно установить вытяжку надо ее правильно разместить и закрепить. Располагается электровытяжка точно над плитой. Высота установки зависит от типа варочной поверхности:

• Над газовой плитой минимально допустимая высота навешивания вытяжки — 75 см.
• Над электрической значение чуть меньше — 65 см минимум.

Точную высоту определяете самостоятельно — по росту хозяйки, которая будет готовить. Нижний край вытяжки должен быть чуть выше ее головы. Ниже чем минимальное расстояние вешать не стоит, а выше можно. Но если вам необходимо повесить оборудование выше чем на 90 см от уровня плиты, необходим агрегат с повышенной мощностью — чтобы загрязненный воздух удалялся эффективно.

Минимальная высота для установки вытяжек над газовой и электрической плитой

Крепится вытяжка в зависимости от типа. Встроенные — к специально заказанному по размерам шкафу. Навесные (плоские) и купольные (каминные) — к стене. Сами каминные вытяжки могут состоять из двух частей — агрегата с мотором и фильтрами и купола. Обе части крепятся независимо друг от друга, но так, чтобы выходы их совпадали.

Отдельно стоит сказать об островных вытяжках. Их прикрепляют к потолку. В комплекте идет система подвеса и четкие рекомендации о том, что и как делать.

Как осуществляется установка обратного клапана для вентиляции

Для того чтобы оснастить стенной вентиляционный выход обратным клапаном, необходимо предусмотреть, чтобы эффект опрокинутой тяги не возникал при любых сочетаниях включенных вытягивающих устройств ванной, санузла и кухни. Поэтому, если в вентиляционной системе установлен тройник, собирающий воздух со всех точек забора и выводящий его в общий воздуховод, клапанами должны быть оборудованы все выходы.

Установка обратного клапана производится на выходе из вентиляционного канала при помощи жидких гвоздей либо саморезов. Второй вариант гораздо предпочтительнее с практической точки зрения: при необходимости чистки устройства его можно будет легко открутить, а после обработки так же легко установить на место. При закреплении клапана необходимо проконтролировать, чтобы прибор полностью перекрывал отверстие воздуховода.

При установке клапанов на системы с принудительным отводом загрязнённого воздуха, прибор располагают в вентканале за вентилятором.

• Для этого демонтируют вентилятор, вставляют клапан в воздуховод и отмечают места для его крепления.
• Затем клапан снова вынимают и в отмеченных местах сверлят отверстия под крепёж.
• Далее клапан снова устанавливают в вентканал и сквозь просверленные отверстия отмечают точки крепления на поверхности стены. Потом с помощью шлямбура отмеченные места высверливают и подготавливают для установки дюбелей.
• Затем антивозвратный клапан устанавливают в вентканал и фиксируют, заполняя при этом щели между прибором и поверхностью канала силиконовым герметиком. Некоторые модели не нуждаются в дополнительной герметизации соединений и уже оснащены уплотнительным резиновым кольцом, которое способствует более плотному примыканию воздуховода и клапана.
• Заключительным этапом монтажа будет установка вентилятора на прежнее место и пробный запуск системы.

Установка наружных клапанов типа жалюзи производится по такому же принципу. Единственными условиями выбора таких устройств являются материал изготовления и наличие дополнительных функций. К их числу относятся антивандальные приспособления, предотвращающие порчу или поломку жалюзи, а также наличие функции рекуперации тепла. Последняя опция особенно важна для наружных моделей: она предотвращает обледенение клапана и способствует его корректной работе на протяжении зимнего периода.

О том, как сделать обратный клапан своими руками, смотрите в следующем видео.

Необходимость установки вентиляционных клапанов

Приточно-вытяжной клапан настенный для обеспечения воздухообмена в помещении

Часто жителям многоэтажных домов приходится сталкиваться с неприятным запахом, который проникает в их квартиры из отверстий в вентиляционных шахтах. Данное явление может быть спровоцировано состоянием погоды или засорением коммуникаций. Независимо от причин, оно может повторяться неоднократно, доставляя людям массу неудобств. Только этим проблема не ограничивается.

Установка воздушного вентиляционного клапана проводится, так как в помещениях, где нет нормального проветривания, могут возникнуть такие проблемы:

• Опрокидывание тяги. Воздух с улицы втягивается в шахту и, собирая отходы из канализации, кухни, комнат, распространяется по всем этажам здания. В квартирах образуются крайне неприятные ароматы, которые делают прибывание в жилье нестерпимым.
• Задувание атмосферы из вытяжного отверстия. В зимнее время это приводит к переохлаждению комнат, попаданию снега. Летом заносит влагу, листья и насекомых.
• Проникновение в жилье продуктов горения топливных котлов. Многие владельцы недвижимости выводят дымоходы не на улицу, а в общие шахты, экономя деньги на бурении внешних стен. Газ может проникнуть в квартиру и отравить ее жителей.
• Нарушение естественного воздухообмена. Застой приводит не только к повышенной влажности и порче предметов интерьера. Нехватка кислорода провоцирует головную боль, а влажность вызывает порчу одежды, разрушение конструкций деревянных строений.

Неприятности которые могут возникнуть

Применение этого устройства имеет недостатки:

1. Нарушается ход естественной вентиляции, что может привести к непредсказуемым последствиям.
2. При работе создаётся шум, который способен создавать дискомфорт. Он усиливается в тех случаях. Когда направление движения воздуха меняется и происходит частое переключение.

Специалисты не дают однозначного ответа о том. Правильно ли использовать такие клапаны. Для того, чтобы обеспечить надёжную вентиляцию её необходимо продумать и сделать таким образом, чтобы она исправно работала без дополнительных приспособлений. Однако этот способ требует больших затрат и не всем доступен. Использование обратного клапана в таком случае является более удобным способом решить проблему.

Прямоугольная приточно-вытяжная вентиляционная пластиковая решетка

Она, как правило, устанавливается в настенном и потолочном пространстве в самом здании и обеспечивает контроль над циркуляцией воздушного потока. Так как изделие изготовлено из пластика, то такой решеткой можно отлично украсить помещение, скрыв места расположения вентиляционной системы.

Декоративная вентиляционная решетка изготавливается из прочного и качественного пластика. Она состоит из защелок, при помощи которых осуществляется фиксация центральной части к периметру решетки. Ее очень удобно мыть и без труда прикрепить на место. Монтируют всю конструкцию при помощи шурупов.

Расчет вытяжки своими силами

Полноценный расчет системы вентиляции для кухни, выбор проходных сечений и размеров каналов, построение схемы монтажа считается специалистами делом достаточно сложным и трудоемким. Обычному владельцу новой квартиры выполнить такой расчет не по силам, но наобум решаться на монтаж первой понравившейся вытяжки тоже не стоит, слишком велика вероятность сделать кухню либо очень холодной, либо слишком горячей и душной.

Поэтому проектировщики и производители идут более простым способом. В паспорте на вытяжку хорошего качества обязательно вносятся следующая информация:

• Производительность вытяжки по воздуху в м3/ч, рекомендуемый вариант монтажа и оптимальное сечение каналов для кухни нескольких размеров;
• Габаритные размеры короба вытяжки, приводится рекомендованная схема монтажа, высота над плитой и уровнем пола, удаление от стен и электрических приборов. Производитель подбирает оптимальный способ монтажа, при котором вытяжка полностью захватывает загрязненный воздух.

Если предстоит спланировать и выполнить монтаж электрической вытяжки в кухне нестандартной планировки, подобрать подходящую модель можно по стандартным формулам:

• Для газовой плиты производительность вытяжки составляет P_в=22,5(П_к*В_п-О_м), где П_к и В_п – площадь и высота потолков кухонного помещения, О_м— объем мебели, установленной в кухне;
• Расчет мощности по воздуху выполняется аналогичным способом, но вместо множителя 22,5 используется коэффициент 15.

Полученная мощность будет соответствовать оптимальной скорости движения воздуха в каналах вытяжки 1,2-1,5м/с. Если планируется монтаж алюминиевой гофры или воздуховодов сложной конфигурации, расчетную мощность вытяжки необходимо увеличить на 30%.

Вычислить параметры производительности вытяжки можно простой арифметикой. Достаточно объем воздуха в кухне разделить на величину произведения скорости потока в канале на его сечение. Производительность вытяжки и способ монтажа выбирается в зависимости от конфигурации помещения кухни, ее площади и высоты потолков.

Как правильно выбрать оборудование?

Чтобы обратный клапан прослужил как можно дольше, необходимо знать некоторые особенности выбора. Первое, что учитывается – максимальная скорость потока воздуха, которая присутствует внутри канала. Следует помнить, что лопасти должны открываться даже под незначительным давлением. Потому что только так образуется эффективное выведение. Некоторые модели оснащаются обратным вентилятором, что позволяет увеличить работу клапана. Мощность выбирается только исходя из площади помещения.

Также важным моментом является температура внешней среды. Одностворчатые устройства не способны справиться с отрицательными температурами, поэтому никакой эффективности от них не будет. Для вывода воздуха на улицу необходимо устанавливать обратный клапан типа «жалюзи». Он выдерживает влияние низких температур и не ломается со временем.

Также учитывается особенность монтажа. Потому что существуют модели, которые необходимо размещать только под определенным углом. Также встречаются универсальные исполнения, которые могут устанавливаться как угодно.

Стоимость конструкции обычно стоит на последнем месте, так как она мало на что влияет. Лучше смотреть на главные параметры: тип сечения, габариты, какой материал использовался при производстве и т.п.

Особенности конструкции различных типов клапанов

Обратный воздушный клапан для вентиляции устроен максимально просто: лопасть закреплена на оси, что обеспечивает свободу движения. В качестве противовеса установлен специальный отвес, который стопорит работу клапана, когда приточный вентилятор отключён. Такие устройства представляют категорию общего назначения и встречаются квадратного, а также круглого сечения. Рассчитаны они на довольно крупные размеры воздуховода. Для крепления предусмотрены отверстия.

Если требуется обратный клапан для вентиляции 100 мм промышленного назначения, рекомендуется выбрать модель из категории взрывозащищённых устройств.

Ввиду особенностей специальной конструкции данная разновидность устанавливается на взрывоопасных производственных участках. Размерный ряд включает в себя широкий спектр моделей, включая обратный клапан для вентиляции 125 мм, а также 1 000 мм. Такие устройства выполняются с круглым и прямоугольным сечением.

Очень распространена модель под названием “Бабочка”. Эти клапаны изготавливаются из оцинкованной стали и снабжены двумя лопастями, которые крепятся на оси, расположенной по центру сечения. При отключении вытяжного вентилятора лопасти закрываются. Как видно, подобный принцип задействован практически во всех устройствах такого рода. Обратный клапан бабочка для вентиляции представлен небольшим количеством вариантов исполнения. Размерный ряд начинается от 100 мм и заканчивается значением 315 мм.

Существует также модернизированная модель “Бабочки”, которая оснащена резиновым уплотнителем, что в значительной мере снижает шумовой эффект от движения лопастей. Весьма распространен обратный клапан для вентиляции бытовой лепесткового типа (или жалюзи). Его конструкция подразумевает наличие нескольких горизонтально расположенных лопастей. Такие устройства часто используются в квартирах, где требуется усовершенствовать вентиляционную систему.

На что обратить внимание при выборе

Выбирая обратный клапан для естественной вентиляции, следует учитывать скорость воздушного потока, чтобы лопасти поддавались давлению даже еле заметного дуновения ветра. Слабая тяга является основной проблемой при обустройстве естественной вентиляции. Поэтому такое устройство монтируется в комплекте с вытяжным вентилятором. С целью повышения привлекательности помещения на входе вентиляционного канала устанавливается декоративная решетка.

Эффективность работы обратного клапана зависит также и от правильно подобранного вентилятора.

Если вытяжное устройство не обеспечивает достаточную тягу, то обратный клапан будет просто выполнять функцию заслонки воздуховода. Мощность вентилятора выбирается с учетом объемов помещения. Если это кухня, то для расчета принимается значение коэффициента, равное 10, для санузла – 7.

При выборе обратного клапана внимание обращается на температуру окружающей среды в данной местности, а также на скорость образования засоров, что напрямую может быть связано с регулярным воздействием ветра на открытых участках местности. Если эти параметры учтены, то можно таким образом несколько продлить сок службы вентиляционной системы

Например, конструкция “Бабочка” подвержена воздействию низких температур, что может привести к обледенению механизма. Что касается засоров, то данный фактор будет негативно влиять практически на любую конструкцию клапана.

Выбирая обратный клапан для вентиляции цена является не последним параметром, который учитывается. Стоимость складывается из ряда параметров, среди которых:

• тип сечения;
• размеры клапана;
• используемый материал;
• конструкция;
• целевое назначение;
• марка производителя.

Цена обратных клапанов находится в пределах от 300 до 3 500 руб. Наиболее дорогие модели подразумевают наличие в комплекте вытяжного вентилятора. С учетом целого ряда особенностей к выбору такого устройства следует подходить очень серьезно. От того, насколько верно подобран клапан и вытяжной вентилятор, будет зависеть помимо продуктивности циркуляции воздушных потоков, но также и отсутствие/наличие посторонних запахов в помещении.

Однако такие клапаны позволяют не только обезопасить себя от проникновения запахов извне, но также обеспечивают качественный отток загрязненного воздуха из помещения. Известно, что слабо организованная вентиляционная система наряду с разгерметизированным воздуховодом может явиться серьёзной проблемой для организации доступа свежего воздуха. Поэтому следует продумать все детали, вплоть до размера сетки декоративной решётки, так как и этот элемент, хоть косвенно, но все же участвует в процессе воздухообмена.

Заключение

Мы рассмотрели все аспекты монтажа гибких воздуховодов. Удачи в Ваших проектах!
