Соединение
Сборку в колонну обсадных труб обеспечивают три способа: резьбовой, сварной и с помощью муфты. Основные требования к соединению – герметичность и прочность, обеспечивающие качественную работу трубопровода при подъеме воды из источника. Надежность крепления отражается в характеристике:
- резьбовая сборка самая дорогостоящая, но отличается безупречной герметичностью и быстрым монтажом. Опущенная в выработку конструкция не допускает просадки между составными частями, соединения выдерживают давление грунта. Сечение трубы при резьбовом варианте сборки не изменится, что позволяет сохранить плановые затраты на бурение и использовать насос в соответствии с выбранным диаметром обсадного изделия;
- сварное соединение выполняется при поэлементном погружении конструкции в шахту, и качество сварного шва зависит от квалификации сварщика. Термическая обработка металла снижает устойчивость к коррозии, и требуется дополнительная защита шва, возникает деформация собранной обсадки. Некачественная сварка повлияет на герметичность крепления, что приведет к попаданию сточной воды. Стоимость изделий без резьбы дешевле, но сварочное соединение удорожает монтажные работы;
- сборка с помощью муфты применяется для асбоцементных конструкций в связи с их хрупкостью. Надежность стыков при такой сборке снижается. Муфта увеличивает диаметр трубы, что приводит к дополнительным расходам при бурении шахты и не гарантирует герметичность соединения.
Сборка элементов в виде раструба применяется редко по причине отсутствия необходимой герметичности и возможной просадки между составными частями. Единичное использование такого метода возможно для подъема технической воды с небольшой глубины.
Виды обсадных труб для скважин
Каждый из них имеет ряд преимуществ и недостатков, что определяет целевое назначение. Если не понятно, какие трубы лучше для скважин той или иной глубины, читайте далее или обратитесь к специалистам.
Трубы из металла
Здесь есть еще одна классификация. Изделия делятся на виды, и бывают:
- чугунными или стальными;
- эмалированными;
- оцинкованными;
- из нержавейки.
Сказать однозначно, какая обсадная труба для скважины лучше нельзя, потому что каждый тип находит применение в зависимости от климата, особенностей грунта, глубины залегания водоносных платов, других факторов.
Самым популярным видом металлических обсадных труб являются стальные. Сталь применима для устройства артезианских скважин, когда глубина доходит до отметки залегания известняковых водоносных пластов. Не знаете, какую трубу выбрать для скважины? Сталь – универсальный материал, который подойдет для источника любого типа и целевого назначения. Преимуществами являются:
- Продолжительный период эксплуатации.
- Высокая несущая способность при небольших габаритах.
- Невосприимчивость к внешним механическим воздействиям и деформациям.
- Устойчивость к истиранию, возможность чистить источник от донных отложений.
За все перечисленные требования к обсадным трубам придется заплатить. Высокая стоимость и большой вес – это минуты металлический обсадок для скважин. В процессе эксплуатации у воды появляется металлический привкус. Самостоятельно смонтировать шурф тяжело ввиду большой удельной массы.
Трубы из асбестоцемента
Это материал, себестоимость которого ниже. Он устойчив к воздействию солей. Асбестоцемент уже много лет используется при строительстве гидросооружений. Перечень главных преимуществ следующий:
- Исключается появление очагов коррозии.
- Допустимый эксплуатационный период – 65 лет.
- Стоимость доступна, всегда имеется в продаже.
Но есть и ряд недостатков, и первый из них заключен в том, чтобы такие обсадные трубы не применяют для обустройства артезианской скважины. Кроме того:
- Сложный монтаж, необходимость применения спецтехники.
- Материал хрупкий, боится механических ударов, что усложняет транспортировку.
- Предусмотрено фланцевое соединение или сочленение стык в стык, что не гарантирует герметичность.
- Требуется регулярное обслуживание. На поверхности появляется налет, который придется снимать.
Диаметр обсадной трубы для скважины и толщина стенок варьируется, но представленный ассортимент обладает меньшим диапазоном сфер применения, чем металл или пластик.
Трубы из пластика
Полиэтилен НД, ПВХ и полипропилен продолжает выдавливать с рынка конкурентов из металла и бетона. Популярность обеспечили конкурентные преимущества, коих много:
- Увеличенная продолжительность эксплуатации.
- Абсолютная инертность по отношению к солям и другим химическим элементам.
- Исключено появление очагов коррозии, гниения.
- Малый удельный вес позволяет выполнять работы без строительной техники.
- Предусмотрено резьбовое соединение, позволяющее добиться абсолютной герметичности.
- Простота транспортировки, хранения, использования ввиду малого веса.
Чтобы понять, какую трубу лучше использовать для скважины, если бюджет ограничен, добавьте в этот список низкую стоимость. Недостатком можно выделить ограничение по глубине скважины, которая не может превышать 60 метров. В остальном все зависит от выбранной толщины стенок и геометрии сечения.
Расчет диаметра трубы для обсадки скважины
Рассчитывая планируемый дебит, нельзя забывать, что он напрямую зависит от диаметра обсадных труб. Иными словами, запас воды больше в том источнике, для устройства проектом предусмотрен больший диаметр труб для скважины на воду.
Но и это не единственный фактор, влияющий на выбор. В учет берутся параметры насосного оборудования, которое планируется установить. В среднем, чтобы прокачать 4 кубометра воды, потребуется насос, диаметр корпуса у которого порядка 8 см. Должен быть запас, который составляет по 5 мм с каждой стороны.
Это расстояние от насоса до внутренней поверхности обсадной трубы. Поэтому в данном случае к 80 мм нужно прибавить 2 раза по 5 мм. Получается, что для реализации поставленной задачи потребуется обсадная труба, диаметр которой 100 мм.
Использование обсадных труб в нефтегазовой промышленности
Для защиты нефтяных и газовых скважин используют инвентарные, очень прочные обсадные трубы. Как правило, в нефтегазовой сфере применяют только металлические детали. Основным материалом в этом случае выступает сталь. Это обусловлено тем, что пластик не обладает достаточными показателями прочности для работы на таких глубинах.
Размеры этих изделий варьируют от 9,5 до 13 м. Соединение между ними производится с помощью специальной резьбы. В зависимости от конструктивных особенностей резьба может иметь коническое сечение, треугольное и т. д. При высоких показателях рабочего давления (выше 30 мПа), резьба дополнительно оснащается резиновыми уплотнителями.
В нефтегазовой промышленности используют только стальные трубы с высокой прочностью
Размеры диаметров таких конструкций могут быть от 114 до 509 мм. Кроме этого, диаметр оказывает непосредственное влияние на толщину стенок, которая может иметь разные показатели (от 6 до 16 мм).
Примеры зависимости толщины стенок обсадных труб от диаметра представлены в таблице 1.
Таблица 1
| Диаметр, мм | Толщина стенок, мм |
| 426 | 10 – 12 |
| 324 | 8,5 – 14 |
| 194 | 7,5 – 13 |
| 125 | 6,2 – 10,5 |
Показатели толщины стенок изделий для нефтегазовых скважин подразделяются на 7 основных групп, в пределах которых наблюдаются следующие границы текучести — 379–1067 мПа.
Помимо этого, все эти изделия делят по способу производства на:
- обычные (отклонение прямолинейного показателя на 1 метр составляет — до 1 мм);
- с увеличенной точностью (отклонение не выше 0,5 мм).
Трубы обсадные из ПВХ и ПНД: разница
Пользователи часто задают вопрос, в чём разница между обсадными трубами из ПВХ и ПНД. Эти различия обусловлены свойствами материалов. Применительно к типоразмерам, вариантам способов соединения труб в колонну различий нет. Например, трубы обсадные из НПВХ имеют более узкий диапазон рабочих температур, но превосходят ПНД-трубы по прочности. Поэтому трубы обсадные из ПВХ больше подходят для однотрубных скважин и обсадки двухтрубных систем, в том числе имеющих большую глубину.
С учётом условий эксплуатации скважин на воду их подземная часть не подвергается значительным перепадам температуры, поэтому температурный фактор не имеет определяющего значения при выборе материала труб. Надземная часть скважин в условиях холодного климата в любом случае должна быть защищена от воздействия низких температур. Напоминаем, что вода замерзает при температуре ниже нуля и для защиты скважины от морозов устраивают кессон.
Разновидности обсадных труб
На практике используются трубы из разных материалов. Каждая из них имеет свои недостатки и преимущества. В прошлом для этих целей даже применялись конструкции из дерева. Но сейчас актуальны другие, более практичные материалы. Приведем основные из них:
Трубы из асбестоцемента

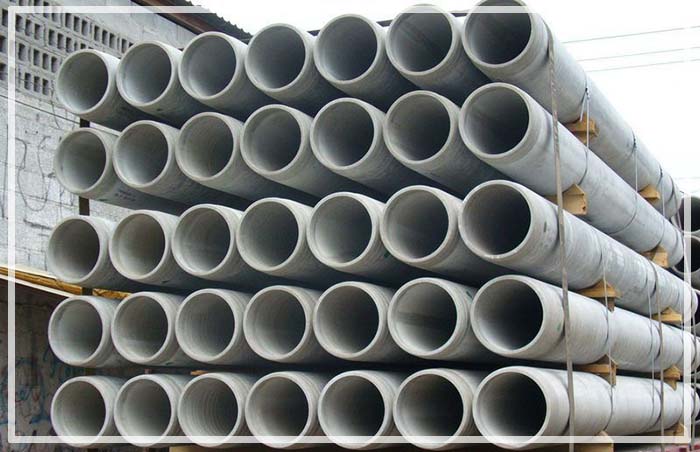

Обсадная труба из асбестоцемента уже давно применяется для скважин. Стоит отметить, что в настоящее время их используют все реже, причем в основном для обеспечения водой технических сооружений, а для бытового водоснабжения она вовсе не применяется. Этот вариант отличается низкой стоимостью и длительным сроком эксплуатации.
К недостаткам обсадной трубы из этого материала относят большую толщину стенок, что влечет за собой возникновение трудностей при её установке и существенное увеличение массы трубы. Без специальных навыков скрепить части обсадной колонны из асбестоцемента довольно сложно. Также нужно сказать, что этот материал довольно хрупок.
Трубы из стали
Еще совсем недавно этот материал для обсадных труб использовался везде. Стальные колонны для скважин можно использовать для обустройства водоснабжения на большой глубине, в том числе и создании артезианских конструкций. Эти трубы отличаются высокой прочностью, для обсадки применяют их толстостенный вариант (не менее 6 миллиметров). Срок эксплуатации стальных обсадных труб может превышать 50 лет. Металлические трубы легко устанавливать за счет удобных резьбовых соединений, специалист смонтирует систему из стали очень быстро.
К явным минусам труб из стали следует отнести их внушительную стоимость (цена обсадной колонны составляет существенную часть расходов на обустройство и бурение скважины), но самым главным недостатком этой системы является подверженность материала воздействию коррозии. Именно этот фактор сокращает срок службы скважины. Помимо этого, наличие ржавчины значительно снижает качество получаемой питьевой воды.
Трубы из полимерных материалов
Все большую популярность для обстановки обсадных колонн набирают материалы из пластика. Чаще всего используют такие виды полимеров, как трубы ПНД, трубы ПВХ и трубы из полипропилена. Первый вариант отличается тем, что обсадные колонны из этого материала производятся в виде бухт большой протяженности, поэтому есть возможность установки трубы без стыков.
Это значительно улучшает герметичность системы. Трубы ПВХ для обустройства скважин используют немного реже. Сейчас на рынке появляются обсадные колонны из НПВХ, которые можно использовать для источников питьевой воды. Полипропиленовые колонны используют значительно реже предыдущих вариантом, но это не умаляет его преимуществ. Чаще такой материал используется для разводки водопроводной системы.
К преимуществам полимерных труб, а именно ПВХ, ПНД и ППН относят:
- Оптимальное соотношение стоимости погонного метра материала и прочности. Обсадка скважина пластиковыми трубами обойдется намного дешевле, чем колоннами из стали.
- Срок службы полимерных систем превышает 50 лет, поэтому можно сказать, что он неограничен.
- Трубы имеют небольшую собственную массу, поэтому их легко устанавливать.
- Использование пластиковых обсадных колонн позволяет добиться высокого показателя герметизации скважины.
- Полимеры не разрушаются под влиянием химических элементов, применяемых при дезинфекции и регенерации скважин.
Главным преимуществом пластиковых труб, безусловно, является их полная устойчивость к воздействию коррозии.
Все эти преимущества, которыми обладают пластиковые обсадные трубы для скважины, определяют существующий на них спрос. Но не стоит считать их полным решением существующих проблем. Трубы из ПВХ всё же имеют недостаточно высокую механическую прочность, ее можно легко повредить. При бурении скважин в тяжелых условиях с труднопроходимым грунтом или в тех случаях, когда почва подвергается смещению, лучше отдать предпочтение классическим обсадным трубам из стали.
Из-за необходимости точной оценки строения пород в месте обустройства скважины, выбор материала для обсадных колонн должен производить квалифицированный специалист. Обсадку скважин и бурение нужно доверять профессиональным компаниям, которые могут выполнить весь комплекс работ по водоснабжению, начиная от бурения и заканчивая разводкой и обустройством водопроводной системы.
Разновидности
Что такое обсадная труба, мы разобрались. Теперь поговорим о разных видах этих изделий. Эффективность и долговечность скважины зависит не только от материала, из которого сделана колонна, но и от правильного выбора диаметра. Его значения, как и вес одного элемента, могут варьироваться в довольно широком диапазоне показателей.
Наиболее распространённые материалы для изготовления обсадных труб:
- пластик;
- сталь;
- асбестоцемент.
Какие обсадные трубы лучше, сложно сказать
Обычно выбор элемента зависит от условий его эксплуатации (особенно важно учитывать вероятность подвижек породы), производительности водозабора, диаметра проходки и используемого насосного оборудования. Как правило, весь ассортимент обсадных изделий соответствует требованиям ГОСТ с маркировкой 632-80
Рассмотрим особенности каждой обсадной трубы более подробно. Это облегчит выбор подходящего элемента при обустройстве скважины своими руками.
Стальные изделия
Металлические обсадные трубы рекомендуется использоваться при обустройстве артезианских скважин. Они идеально подходят при выполнении проходки в песчаной породе и известняке. Среди достоинств стоит перечислить следующее:
- Эти элементы отличаются высокой прочностью и хорошей устойчивостью к механическим воздействиям.
- Все стальные изделия оснащены резьбовыми соединениями, что гарантирует высокую герметичность конструкции.
- Трубы с толщиной стенок в пределах 5-6 мм могут прослужить до полувека.
- Если скважина со стальной обсадной колонной заилится, то её можно прочистить при помощи бурового инструмента, не боясь повредить конструкцию. Проделать такое можно только со стальным изделиями.
- Такие обсадные трубы для скважин гарантируют бесперебойную подачу воды из источника.
Однако у стальных конструкций есть и свои недостатки:
- Колонна из этого материала подвержена коррозии. В итоге в питьевой воде, добываемой из источника, может появляться ржавчина. Однако проблему можно легко решить, используя современные фильтрующие приспособления.
- Толстостенные изделия имеют внушительный вес, что затрудняет их монтаж своими руками. Кроме этого, к их недостаткам можно отнести высокую стоимость. Именно поэтому такие изделия советуют использовать только при обустройстве глубоких гидротехнических сооружений с высокой производительностью.
Трубы из пластика
Для изготовления этих элементов используются разные материалы – полипропилен, поливинилхлорид и ПНД. Применение пластиковых обсадных труб даёт вам следующие преимущества:
- Внушительный эксплуатационный ресурс.
- Химическая нейтральность.
- В отличие от стальных обсадных колонн пластиковые изделия не подвержены коррозии.
- Для обустройства скважины из этого материала не требуются значительные финансовые затраты. Связано это в первую очередь с тем, что конструкция имеет небольшой вес, позволяющий выполнять самостоятельный монтаж.
- Пластиковые изделия легко транспортировать из-за небольшого веса.
Все пластиковые трубы оснащаются резьбовым соединением, что гарантирует герметичность обсадной колонны. Помимо того, что элементы имеют небольшой удельный вес, их номинальный диаметр может колебаться в пределах 80-200 мм. При этом наружный диаметр может быть в пределах 90-225 мм.
К недостаткам стоит отнести то, что пластиковые элементы любого диаметра отличаются невысокой устойчивостью к механическим воздействиям. Если гидротехническое сооружение заилится, то повторно разбурить его будет очень сложно, а порой и невозможно. Несмотря на это, изделия из пластика пользуются большой популярностью при самостоятельном монтаже скважин.
Асбестоцементные элементы
К преимуществам асбестоцементной обсадной трубы можно отнести следующее:
- Устойчивость материала к воздействию агрессивных химических веществ.
- Высокая коррозионная стойкость.
- Приемлемая цена за трубы любого диаметра.
К недостаткам можно отнести такие моменты:
- Основной недостаток изделий из асбестоцемента – хрупкость конструкции. Чтобы повысить прочность обсадной колонны, необходимо использовать элементы с утолщённой стенкой. Поскольку на стоимости обсадной колонны это существенно не отразится, то на первый взгляд кажется, что проблема решена.
- Однако главный недостаток использования труб с утолщённой стенкой состоит в том, что придётся увеличивать диаметр проходки. А бурение скважины большего диаметра существенно удорожает монтажные работы.
- Ещё одни минус использования асбестоцементных обсадных элементов состоит в том, что с их помощью нельзя обустроить фильтрующую колонну.
- Большой вес элементов создаёт определённые сложности при монтаже и транспортировке.
Общие положения которые нужно учитывать
На рынке предлагаются самые разные трубы, изготовленные из материала трех типов:
- стали;
- асбоцемента;
- пластика.
Но среди них сложно найти универсальный вариант, который подойдет для любой скважины.
Условия, в которых будет производиться бурение, различаются, поэтому для каждой конкретной ситуации нужно искать оптимальный вариант. Выбирая, какую трубу использовать для скважины, следует учесть целый ряд факторов:
- глубину бурения;
- технологию бурильных работ;
- диаметр скважины;
- структуру грунта.
Дело в том, что грунт неоднороден и обладает некоторой подвижностью, поэтому обсадные трубы испытывают существенные нагрузки с наружной и внутренней стороны
Вот почему очень важно определиться, с какого водоносного слоя предполагается добывать воду. Следует также оценить возможность проникновения в трубу сточных вод и уровень пролегания вышестоящих водоносов. Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin
Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin
Часто задаваемые вопросы
Ответом на вопрос: «Какая обсадная труба лучше для скважины?» будет классическое сочетание цены и качества, которое определяется долговечностью гидротехнического сооружения и отсутствием образования примесей. В зависимости от типа скважины (артезианская или до первого водоносного горизонта) такое сочетание можно получить, реализовав следующие алгоритмы:
- Глубокие выработки следует оформлять металлическими трубами из черного металла с внутренней и внешней резьбой до достижения отметки 55±5 м от поверхности.
- Скважины глубиной менее чем 55±5 м или начиная от этой отметки следует обсаживать пластиковыми трубами из НПВХ с внутренней и внешней резьбой.
Рассмотренные решения являются также ответом на еще один популярный вопрос: «Какую трубу и когда лучше использовать для скважины?».
Чтобы определиться какой диаметр обсадной трубы нужно выбрать для скважины, следует сложить несколько чисел:
- максимальный внешний диаметр погружного насоса, который планируется использовать;
- удвоенную толщину стенки трубы;
- удвоенный зазор между насосом и корпусом, который должен составлять не менее 4 мм, чтобы агрегат можно было вытащить и почистить;
- удвоенную толщину стенки ниппеля, в случае его применения.
Ответ на вопрос: «Как установить и закрепить обсадную трубу в скважине?» зависит от выбранной схемы обсадки:
- При одноколонной – закрепление осуществляется за счет естественного трения о грунт, ввиду того что калибр трубы выбирается несколько больше (на 5-10 мм), чем диаметр проходки.

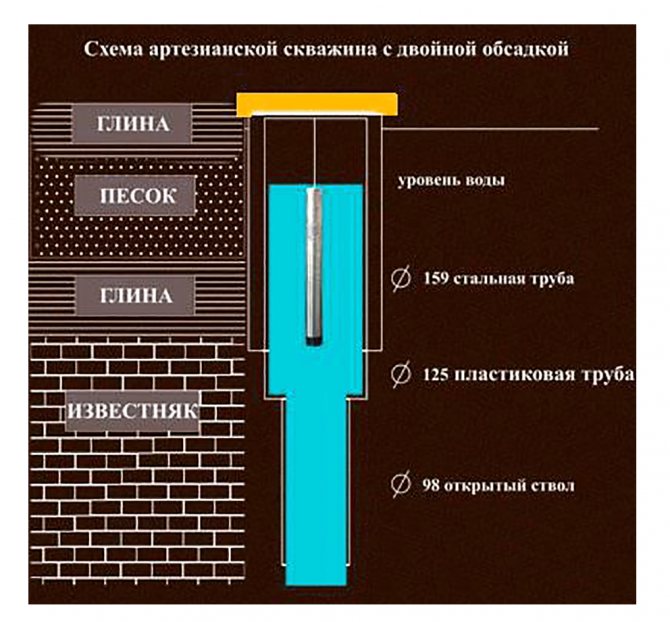

- При двухколонной – установка может выполняться за счет крепления на каждый сегмент нескольких хомутов с «усами», позволяющими выполнить центрирование эксплуатационной трубы в обсадной колонне, а для фиксирования положения необходимо вручную обсыпать затрубное пространство мелким гравием или мраморной крошкой для фильтрационного сегмента и песком или ПГС по всей остальной высоте.
Приведенный алгоритм фиксирования обсадной трубы одновременно ответил на вопрос: «Чем обсыпать обсадную трубу двухколонной скважины?»
Тем, кого интересует, как можно вытащить обсадную трубу из скважины следует знать следующее:
- обсадку одноколонной схемы вытащить невозможно;
- вытаскивание внутренней пластиковой обсадной трубы при двухколонной схеме осуществляется вручную при помощи массивного хомута с опорой и домкрата, а лучше двух, устанавливаемых оппозитно и поднимаемых одновременно для равномерного выхода секций из обсыпки.
Алгоритм того, как можно установить обсадную трубу вручную подразумевает несколько необходимых действий:
- Выбрать для обсадки трубу их НПВХ с внутренней и внешней резьбой.
- Производить опускание сегментов и последовательное присоединение новых, путем вкручивания.
- При одноколонной схеме для облегчения опускания колонны использовать приспособление в виде хомута с рукоятками.
Ответ на вопрос: «Как почистить заиленную обсадную трубу?» будет зависеть от того какой способ выбрать, чтобы выполнить его своими руками:
- использование желонки при вытащенном насосе позволяет очистить скважину от отложений при невысоком стоянии воды;
- промывка при помощи сборки из пожарных рукавов и наконечника, опущенного в скважину для подачи воды под высоким давлением, может быть выполнена при любом уровне воды.
Применение для скважин на воду
При бурении скважин на воду применяется три вида обсадных труб: пластиковые, стальные и асбоцементные. С целью экономии финансовых средств и упрощения монтажа рекомендуется использовать пластиковую обсадку (ПВХ либо НВПХ).

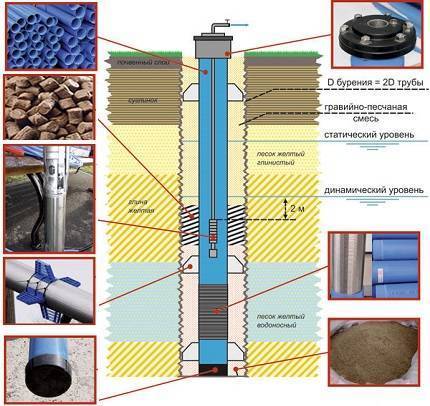

Монтаж обсадной трубы выполняется при обустройстве водяных скважин на любую глубину. Погружение обсадки выполняется по завершению бурения полости. Используются составные трубы, стыкующиеся посредством резьбового соединения.
Диаметр обсадной трубы и самой скважины подбирается исходя из требуемой продуктивности источника. Сечение обсадки должно быть таким, чтобы в ней можно было расположить дренажный насос. Нижние секции обсадной колонны выполняются из перфорированных изделий, отверстия которых перекрываются сетчатым фильтром.
Ведется множество споров о том, какие трубы для обсадки скважин на воду лучше использовать — стальные, асбоцементные либо пластиковые. Ключевым недостатком металлических изделий является склонность к коррозии, которая может стать причиной характерного привкуса ржавчины и наличия осадков в воде, для очистки которых придется покупать недешевое фильтрующие оборудование, да и сами железные изделия стоят гораздо дороже аналогов.
Обсадные трубы из асбоцемента — бюджетное решение, недостатки которого заключаются в большой толщине стенок, что уменьшает полезный объем скважины, а также сомнительная санитарная пригодность (существуют исследования, указывающие на то, что асбоцемент является канцерогеном).
В целом, асбоцементные изделия можно применять для обсадки скважин при соблюдении следующих условий:
- при обустройстве артезианской скважины (такая труба не может иметь перфораций, что делает невозможным обустройство фильтрующей колонны в скважинах на песок);
- при наличии гигиенического сертификата на изделие.
По совокупности эксплуатационных качеств лучше всего для скважин на воду подходит пластиковая обсадная труба. Такие изделия просты в монтаже, дешевы, устойчивы к коррозии и долговечны (срок эксплуатации до 50 лет).
Пластиковая обсадка для скважин на воду
Для изготовления пластиковых обсадных труб может применяться четыре вида материалов:
- ПВХ — поливинилхлорид;
- нПВХ — непластифицированная разновидность поливинилхлорида;
- ПНД — полиэтилен низкого давления;
- ПП — полипропилен.
Наиболее востребованными являются изделия из НПВХ. В отличие от стандартных ПВХ изделий, трубы НПВХ классифицируются как напорные — они имеют большую механическую прочность и устойчивость к деформациям, что позволяет применять их в скважинах глубиной до 300 м.
Пластиковые обсадные трубы из ПВХ и НПВХ для скважин на воду производятся в следующие типоразмерах:
- Диаметр 90 мм, толщина стенки 5 мм;
- ДУ 110, толщина 6.3 мм;
- ДУ 125, толщина 7.6 мм;
- ДУ 140, толщина 10 мм;
- ДУ 165, толщина 12 мм.
Чаще всего применяются трубы диаметром 90 и 125 мм, поскольку под такой размер выпускается большая часть современных скважинных насосов.
Секции трубы (длина 3-12 метров), в зависимости от конструктивных особенностей, могут стыковаться в обсадную колонну двумя способами — с помощью резьбы либо раструба. Наибольшую надежность и герметичность обсадки обеспечивает резьбовое соединение, которое легко собирается своими руками, однако изделия с резьбой стоят дороже аналогов с раструбом.
Ведущим отечественным производителем полимерных обсадных труб из ПВХ и НПВХ является компания «Кормелл», которая поставляет на рынок продукцию всех распространенных типоразмеров. Помимо фирмы «Кормелл» также хорошо зарекомендовала себя продукция компаний «СПТ», «Бикс» и «Омега».
Определение и назначение обсадной трубы
Это важный элемент гидротехнического сооружения, т. к. устанавливается в самом центре конструкции. Благодаря трубе исключается вероятность обрушения грунта, что может быть следствием его низкой плотности, подвижности слоев почвы. По этой причине следует подбирать только наиболее прочную обсадку. Пространство между данным элементом конструкции гидротехнического сооружения и грунтом заполняется бетоном.

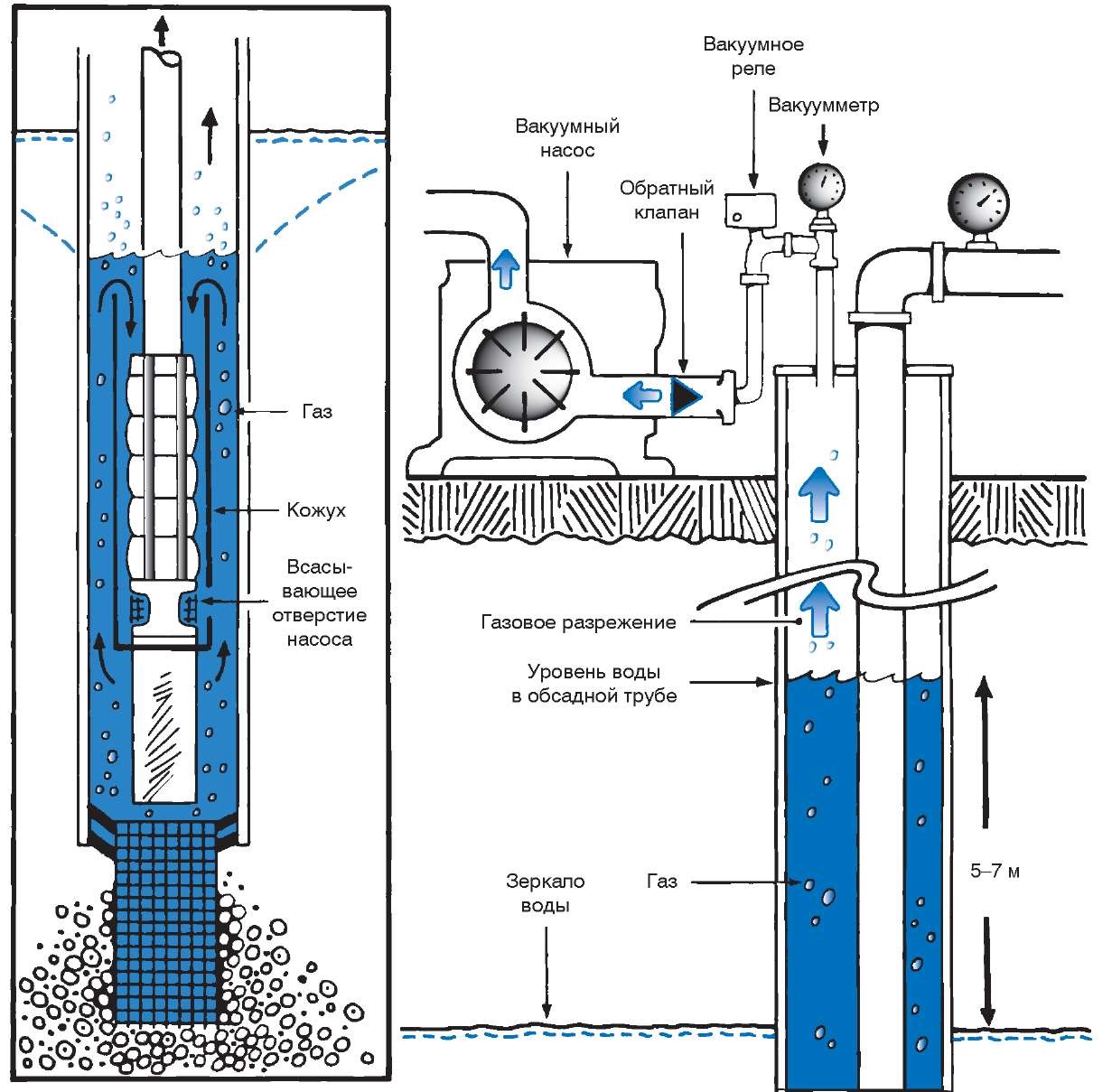

Еще одной задачей обсадки является предотвращение нарушения работы насосного оборудования, которое опускается в скважину. При этом есть риск загрязнения его основных узлов при перекачивании жидкости, содержащей крупные фракции.
Дополнительно отмечается обеспечение возможности предотвратить проникновение грунтовых вод в скважину. Благодаря защитному кожуху скорость заиливания гидротехнического сооружения существенно сокращается. В результате увеличивается срок службы скважины.
Труба представляет собой изделие с армированным кожухом, которое производится из прочных материалов. В зависимости от глубины скважины определяется тип конструкции: цельная, собранная из нескольких изделий.
Первый из вариантов является более предпочтительным, однако не всегда возможно установить трубу существенной длины. Когда глубина скважины большая, рекомендуется рассмотреть вариант монтажа сборной конструкции. Она должна быть герметичной, что позволит исключить риск попадания воды между слоем бетона и наружной стенкой трубы. В результате защитный слой может быть разрушен водой вследствие подтекания под напором.
Если планируется использовать воду из скважины для полива, достаточно установить только 1 обсадку. Она будет выполнять функцию трубы, по которой вода поднимается от насосного оборудования в систему водоснабжения. Если планируется использовать воду из скважины для питья, то внутрь армированной трубы устанавливается еще одна.Она должна отличаться по габаритам.
Требования, предъявляемые к обсадке:
герметичность шовных соединений при монтаже сборной конструкции, причем рекомендуется выбирать резьбовой способ соединения труб;
продолжительная эксплуатация, способствует увеличению срока службы применение изделий из прочного материала (например, из стали);
колонна должна быть расположена в вертикальной плоскости, важно соблюдать прямолинейность конструкции;
отсутствие токсичных веществ в составе материала обсадки: нельзя допустить, чтобы она влияла на качество поднимаемой из скважины воды;
устойчивость к коррозии, т. к
колонна постоянно контактирует с жидкостью.
Типы и особенности монтажа кессонов
Бесперебойную работу скважины призван обеспечить кессон, утепленная водонепроницаемая емкость с необходимым оборудованием внутри.
Обычно в нем монтируется насос, запорная арматура, измерительные приборы, автоматика, фильтры и т.п. Выполняются сооружения из разных материалов. Наиболее распространены:
Пластиковые. Отличаются отличной теплоизоляцией, что позволяет даже без дополнительного утепления поддерживать температуру внутри кессона на уровне 5С. Долговечностью, прекрасными гидроизоляционными характеристиками, что дает возможность избежать дополнительных затрат на изоляционные работы, приемлемой ценой, особенно в сравнении с другими вариантами. Кроме того монтировать систему достаточно просто в силу ее небольшого веса. Главный недостаток – малая жесткость, которая может спровоцировать деформацию конструкции и порчу оборудования. Однако с ним легко справиться, залив емкость по периметру цементным раствором слоем в 80-100 мм.
Пластиковые кессоны обладают отличной теплоизоляцией, что позволяет устанавливать их без дополнительного утепления
Стальные. Чаще всего обустройство водяной скважины производят именно с такой конструкцией. Материал позволяет изготовить кессон любой нужной формы, при этом не потребуется особых усилий. Будет достаточно всего лишь сварить детали между собой и обработать сооружение изнутри и снаружи особым антикоррозийным покрытием. Для качественной емкости будет вполне достаточно металла толщиной 4 мм. Так же в продаже можно найти готовые сооружения, но их покупка обойдется гораздо дороже самостоятельного изготовления.
Существуют различные формы стальных кессонов — под различные нужды
Железобетонные. Очень прочные и долговечные установки, ранее чрезвычайно распространенные. В силу своих недостатков сегодня используются гораздо реже. Их стоимость очень высока, а для монтажа требуется специальная техника, что обусловлено большим весом оборудования. По этой же причине со временем бетонный кессон проседает, деформируя находящиеся внутри него трубопроводы.
Бетон обладает недостаточной теплоизоляцией, что может спровоцировать замерзание воды в насосе в сильные морозы, и плохой гидроизоляцией, поскольку бетон гигроскопичен
Вот примерная схема монтажа оборудования в кессон и подведения коммуникаций:
Схема установки оборудования в кессон
Собираясь выполнить обустройство скважины своими руками, стоит познакомиться с этапами монтажа кессона. Они почти одинаковы для любых типов сооружений, с небольшими нюансами, зависящими от материала оборудования.Рассмотрим этапы установки стальной емкости:
Подготовка котлована. Копаем яму, диаметр которой на 20-30 см превосходит диаметр кессона. Глубину нужно рассчитать так, чтобы горловина сооружения возвышалась над уровнем земли примерно на 15 см. Так удастся избежать затопления емкости в период паводка и обильных осадков.
Монтаж гильзы обсадной трубы. Выполняем отверстие в днище емкости. Расположить его можно традиционно по центру или сместить так, как нужно для установки оборудования. К отверстию нужно приварить гильзу длиной 10-15 см. Ее диаметр должен быть больше диаметра обсадной трубы. Обязательно проверяем, чтобы гильза легко надевалась на трубу.
Установка ниппелей для вывода водопроводных труб. Ввариваем их в стенку емкости.
Установка кессона. Обрезаем обсадную трубу на уровне земли. Емкость ставим на брусья над ямой так, чтобы гильза на днище емкости «оделась» на трубу
Проверяем, чтобы оси кессона и обсадной трубы точно совпали, затем аккуратно удаляем брусья и осторожно опускаем сооружение по обсадной трубе вниз. Устанавливаем емкость в яме строго вертикально и закрепляем брусками. Привариваем к днищу трубу, герметизируя при этом кессон
Через ниппели заводим в сооружение водопроводные трубы
Привариваем к днищу трубу, герметизируя при этом кессон. Через ниппели заводим в сооружение водопроводные трубы.
Засыпка сооружения.
Кессон «надевают» на обсадную трубу и аккуратно опускают в котлован
Нужно отметить, что в принципе возможно обустройство скважины без кессона, но только в случае, если неподалеку от нее расположено отапливаемое строение, в котором и располагается оборудование.
Удобство такой системы бесспорно – все узлы легко доступны. Однако и недостатки так же существенны: она занимает достаточно много места в помещении и чаще всего сильно шумит.
