Обустраиваем скважину на воду после бурения на участке и провести воду в дом своими руками: Пошаговая инструкция – Обзор

Важные обстоятельства

Суффозионные проседания почвы

Первое: массовый неконтролируемый забор безнапорных вод может привести к т. наз. суффозии грунта, вследствие которой внезапно и непредсказуемо возникают его провалы, см. рис.

Второе: критическая глубина самостоятельного бурения на равнинной местности в РФ составляет 20 м. Глубже – стоимость заказной скважины под ключ оказывается меньше прямых и косвенных затрат на «самобур». Вдобавок вероятность неудачи приближается к 100%

Третье: срок эксплуатации скважины сильно зависит от регулярности водозабора из нее. Если брать воды понемногу по мере расходования, то скважина на песок прослужит около 15 лет, а на известняк до 50 лет и более. Если же периодически выкачивать все сразу или, наоборот, брать эпизодически, то скважина иссякнет через 3-7 лет. Ремонт же и повторная раскачка скважины дело настолько сложное и дорогое, что проще забурить новую. Если вас это обстоятельство удивляет, учтите – ремонтируют-то не трубу в земле, а водоносный пласт.

Исходя из этого, уже можно посоветовать: обнаружив безнапорную воду не глубже 12-15 м, не торопитесь радоваться, лучше пробуриться еще насколько возможно, чтобы выйти на известняк. А лучше всего не полениться и произвести разведочное бурение скважиной-иглой, см. далее. Сделать скважину-иглу возможно буквально за выходные, сложного и дорогого оборудования не требуется. И она же может быть временным источником водоснабжения, пока вы не определитесь по времени, деньгам и пр. с постоянным.

Колодец или скважина?

Сухое бурение, кроме ударного без обсадки, бывает только прерывистым, т.е. бур приходится то опускать в ствол, то извлекать из него, чтобы выбрать породу из бура. В профессиональном гидробурении размельченная порода выносится отработанным буровым раствором, но любителю нужно твердо знать: пройти за 1 цикл бурения ствол на глубину, большую длины рабочей части инструмента, нельзя. Даже если бурить шнеком (см, далее), его нужно поднимать и вытряхивать породу из витков максимум через 1-1,5 м проходки, иначе дорогой инструмент придется отдать земле.

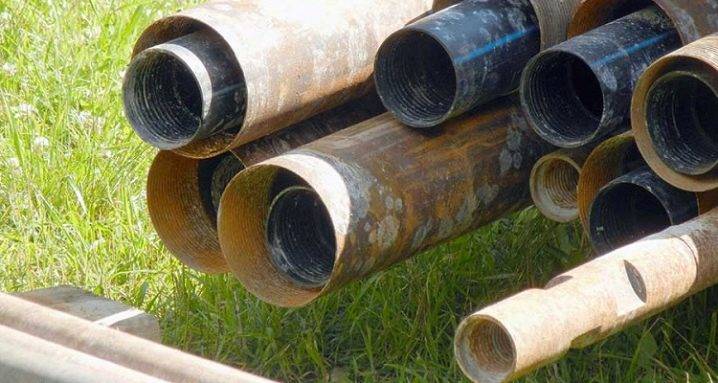

Установка обсадки

Удержание обсадной трубы от самопроизвольного осаживания

У внимательного читателя, возможно, уже возник вопрос: а как ставят в ствол обсадку? Или, как поднимают/опускают бур, который, по идее, должен быть шире ее? В профессиональном бурении – разными способами. Самый старый иллюстрирует рис. справа: ось вращения инструмента смещают относительно его продольной оси (обведено красным), а режущую часть выполняют несимметричной. Шейку бура делают конической. Все это, разумеется тщательнейшим образом просчитывается. Тогда в работе бур описывает окружность, выходящую за обсадку, а при подъеме его шейка скользит по ее краю и бур проскальзывает в трубу. Это требует мощного точного привода буровой колонны и ее надежного центрирования в обсадной трубе. По мере заглубления обсадку наращивают сверху. Любителям сложная спецтехника недоступна, поэтому устанавливать обсадные трубы им возможно следующими способами:

• Бурят «голый», без обсадки, ствол на полную глубину буром большего, чем обсадная труба, диаметра, а затем опускают в него обсадные трубы. Чтобы вся колонна не ухнула вниз, пользуются 2-мя бурильными воротами: одним удерживают уже ушедшую в скважину трубу, см. рис. справа, а второй устанавливают на новую, прежде чем снять первый. Только тогда колонну осаживают в ствол, если сама уже не идет. Этот способ нередко используется любителями на достаточно плотных, адгезирующих (прилипчивых) и связных (не сыпучих) грунтах на глубину до 10 м, но сколько скважин при этом обрушилось, сколько буров и обсадки было потеряно – статистики нет.
• Бур берут меньшего диаметра, а нижнюю обсадную трубу делают с расходящимися заточенными зубьями (коронкой) или снабжают режущей юбкой. Забурившись на 1 цикл, бур полнимают, а трубу принудительно осаживают; коронка или юбка срезают излишки грунта. Этот способ замедляет бурение, т.к., прежде чем начать новый цикл, нужно желонкой (см. ниже) выбрать осыпавшийся грунт, но надежнее, облегчает гравийную засыпку затрубного пространства и позволяет применить наружный песочный фильтр, см. далее.

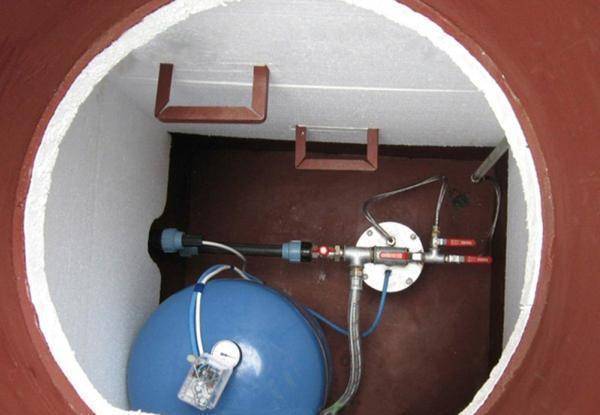

Кессон для скважины своими руками

Как уже говорилось, насосное оборудование для скважин лучше располагать в специальном приямке, а не на поверхности земли. Для этого приямок бетонируется и утепляется либо в нем устраивается кессон.

Под этим названием понимают специальную емкость из металла или пластика, в которой соединяются верхняя часть скважины и труба, отводящая воду к строениям. При этом там же располагают насосное оборудование, напорный бак (не всегда), электрооборудование и приборы контроля.

Доступ к кессону обеспечивает люк. Утепление конструкции не обязательно, но для предотвращения промерзания зимой верхнюю часть (крышку и «потолок») снабжают слоем теплоизоляции толщиной 50…100 мм. Дополнительно могут изолироваться стены кессона.

Самостоятельно можно устроить конструкцию из бетона, кирпича, блоков (с тщательной гидроизоляцией), сварить из листового металла. Промышленно выпускаются пластиковые изделия.

Абиссинский колодец

Абиссинская скважина на участке

Несмотря на свое название, «абиссинки» на самом деле являются скважинами, которые нередко называют «иглами». Ввиду небольшой глубины суточная производительность таких конструкций невысокая – не более 25 кубометров. Скважина характеризуется простотой конструкции и состоит из следующих элементов:

• конусообразного фильтра;
• поверхностного устройства для подачи воды (насосной станции или ручной «качалки»);
• трубы ø25 см.

Забивка «абиссинского колодца»

Вначале нужно уяснить ряд нюансов, связанных с установкой.

1. Недопустимо бурение вблизи туалетов, ЛОС, мусорных куч и т. д.
2. Монтаж «абиссинки» возможен лишь в том случае, если водоносный слой расположен не глубже 8 м от поверхности.
3. Поверхностный насос, используемый для подобных скважин, не способен справиться с твердой породой.
4. Ручной насос станет отличным дополнением к электрическому. Более того, он сделает водоснабжение участка автономным от электроэнергии.

Плюсы и минусы конструкции

К преимуществам «абиссинки» можно отнести:

• легкость монтажа (вся процедура обустройства занимает не более десяти часов);
• низкую цену установки;
• условную мобильность – при необходимости скважину можно разобрать и установить в другом месте;
• отсутствие необходимости в получении специального разрешения на бурение;
• низкую жесткость получаемой воды, минимальную концентрацию неорганического железа;
• возможность установки внутри здания.

Но есть и недостатки:

• просачивание загрязнений ввиду небольшой глубины;
• скважина подходит не для всех типов почвы.

Бурение скважины переносными установками

Изготовление конструкции

Вначале нужно подготовить все элементы скважины.

Шаг первый. В качестве фильтра используется труба ø25 см длиной 1-1,1 м. В стенках трубы проделываются щели по 2,5 см с шагом в 2 см (не на всю длину, а только на 80 см).

Изготовление фильтра

Шаг второй. Затем будущий фильтр обматывается стальной проволокой и закрывается сеткой из «нержавейки» размером 16х100 см. Для крепления сетки используются хомуты – их нужно устанавливать с шагом в 10 см.

Шаг третий. Еще один элемент фильтра – стальной наконечник длиной 10 см. Его можно предварительно заказать у токаря.

Забойник с конусом

Забойник с конусом

Шаг четвертый. Сетка с наконечником фиксируются посредством оловянного припоя.

Шаг пятый. Оставшиеся трубы нарезаются на отрезки по 1-1,5 м. На концах отрезков нужно нарезать небольшую резьбу.

Монтаж

Ниже приведен самый простой вариант монтажа, не требующий применения спецтехники.

Шаг первый. Вначале в требуемом месте выкапывается яма размером 1х1х0,5 м.

Шаг второй. Затем следует предварительное бурение при помощи простого садового бура. Примерно через полметра бур наращивается трубой ø12 см (для соединения используются болты и муфты из трубы несколько меньшего диаметра).

Шаг третий. После появления мокрого песка бурение прекращается и начинается собственно забивка. Ранее приготовленная конструкция устанавливается в скважину и забивается бабкой и обычной кувалдой. Для этого верхний участок трубы обматывается льном, на него надевается бабка. Удары наносятся по бабке до тех пор, пока труба не скроется полностью – после этого крепится следующий отрезок и процедура повторяется.

Бурение абиссинского колодца схема

Периодически в трубу заливается вода и производится прослушивание. Через каждые полметра труба поворачивается по часовой стрелке, при этом нужно следить за звуком:

• в крупнофракционном песке будет издаваться скрежет;
• в мелкофракционном – шелест;
• в глинистом грунте никаких звуков не будет.

При появлении шума скважина заливается водой. Если вода исчезает медленно, значит, нужно пройти еще полметра, а если достаточно быстро, то всего 30 см.

Ручной насос

Ручной насос

Шаг четвертый. Остается лишь установить насос. Конструкция ручного насоса предельно проста – поршень, установленный в полый металлический цилиндр. По окончании установки скважина прокачивается до тех пор, пока не появится чистая вода. Основание заливается цементным раствором. При желании «абиссинку» можно подключить и к насосной станции.

Абиссинский колодец

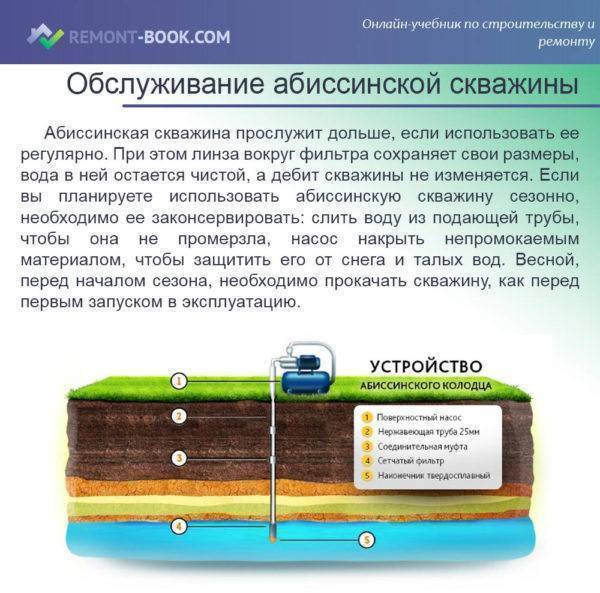

Ни в каком особом уходе «абиссинские колодцы» не нуждаются. Вероятно, лет через десять снизится водоподача, но это легко исправить чисткой фильтра или промыванием шахты сильным напором воды.

Прокачка скважины

Способы для самостоятельного бурения

Чтобы пробурить скважину на воду на даче, приусадебном участке, сельском подворье, необходимо учитывать, что есть три диапазона глубин, на которых залегают водоносные пласты:

1. Абиссинский колодец. До воды придется бурить от полутора до 10 метров.
2. На песок. Чтобы сделать скважину такого типа, нужно проколоть грунт до отметки в диапазоне от 12 до 50 м.
3. Артезианский источник. 100-350 метров. Самая глубокая скважина, но с самой чистой водой, пригодной для питья.

При этом каждый раз используется отдельный вид буровых установок. Определяющим фактором является выбранный способ производства буровых работ.

Ударно-канатный

При таком бурении скважин на воду технология процесса предполагает поднятие трубы с тремя резцами на высоту. После этого, будучи утяжеленной грузом, она опускается, и под собственным весом дробит породу. Еще одним устройством, необходимым для извлечения раздробленного грунта, является желонка. Все перечисленное можно купить или изготовить собственными руками.

Но перед тем как пробурить скважину своими руками придется воспользоваться садовым или рыбацким буром, чтобы сделать первичное углубление. Также потребуется тренога из металлопрофиля, трос и система блоков. Поднимать ударник можно ручной или автоматизированной лебедкой. Применение электродвигателя ускорит процесс.

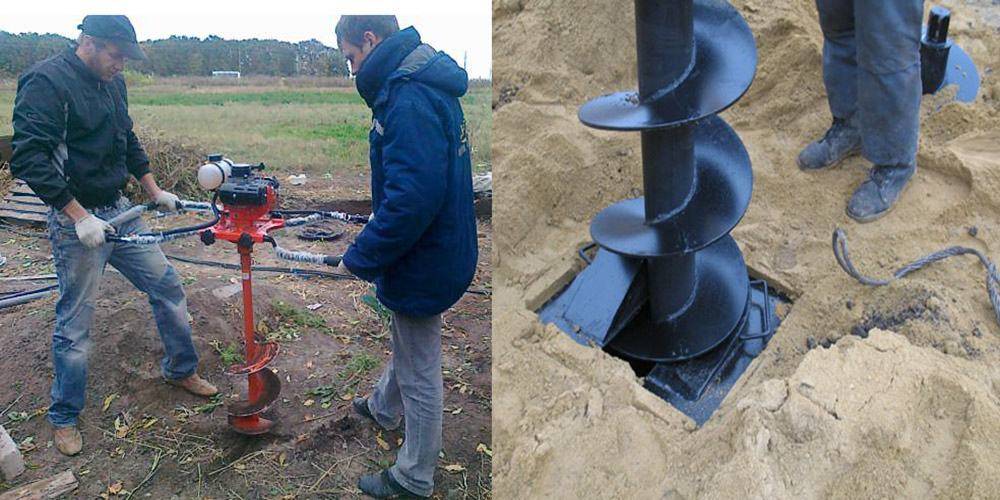

Шнековый

Такая технология бурения скважин под воду предполагает использование бура, который представляет собой стержень с винтовой лопастью. В качестве первого элемента используют трубу диаметром 10 см. На нее наваривают лопасть, наружные грани которой формируют диаметр 20 см. Чтобы изготовить один виток используют круг из листового металла.

От цента по радиусу делается разрез, а по оси вырезается отверстие, равное диаметру трубы. Конструкция «разводится» так, чтобы образовался винт, который нужно приварить. Чтобы пробурить скважину на даче своими руками с помощью шнека, необходимо устройство, которое будет служить приводом.

Это может быть металлическая рукоять. Главное, чтобы ее можно было отсоединить. По мере заглубления бура в грунт его наращивают, добавляя очередную секцию. Крепление сварочное, надежное, чтобы в процессе работ элементы не рассоединились. После окончания процедуры вся конструкция вынимается, а в шахту опускаются обсадные трубы.

Роторный

Такое бурение скважины на даче – не самый дешевый вариант, но самый эффективный. Суть метода в совмещении двух технологий (ударной и шнековой). Главным элементом, принимающим нагрузку, является коронка, которая закрепляется на трубе. По мере ее погружения в грунт добавляются секции.

Перед тем, как сделать скважину, необходимо позаботиться о подаче воды внутрь бура. Это позволит размягчить грунт, что позволит продлить срок службы коронки. Данный способ ускорит процесс бурения. Также понадобится специальная установка, которая будет вращать, поднимать и опускать бур с коронкой.

Прокол

Это отдельная технология, которая позволяет пронизывать грунт горизонтально. Это необходимо для прокладки трубопровода, кабелей и прочих коммуникативных систем под дорогами, строениями, в местах, где рыть траншею нельзя. По свое сути это шнековый способ, но применяется он для бурения по горизонтали.

Роется котлован, устанавливается установка, начинается процесс бурения с периодической выборкой породы из котлована. Если воду на даче можно получить из скважины, отделенной препятствием, делается прокол, закладывается горизонтальная обсадная труба, протягивается трубопровод. Все можно сделать собственными руками.

Артезианские скважины

Отличие такого устройства от «песчаной» скважины состоит в том, что бурение осуществляется до известковых пластов (глубина 40…200 м), а не песчаных. В такие слои грунтовые воды не просачиваются, как следствие, вода более чистая. Кроме того, в известняке давление жидкости выше, что обеспечивает быстрый ее подъем на нужную высоту (вплоть до создания естественного фонтана).

Обустройство скважины артезианского типа ведется ступенчато, поскольку обсадная труба требуется только на рыхлых слоях почвы и не может быть слишком длинной. Диаметр отверстия сокращается дважды: после окончания обсадной трубы и в середине (на некотором углублении) известкового слоя. Это связано с технологией бурения.

Внимание: использование артезианских вод нормируется и контролируется государством, поэтому устройство такого сооружения на частной территории – редкое явление. Стоимость оформления разрешительных документов, бурения, устройство «санитарной зоны» составляют 8…12 тыс

долларов.

Кроме того, для бурения необходима площадка 12х9 м без расположенных рядом линий электропередач, а также тяжелая крупногабаритная техника. Поэтому устройство таких скважин в частных владениях сильно ограничено.

Выбираем источник

В качестве источника может быть выбрана скважина или центральный водопровод, но можно сделать и подвод из колодца и это будет стоить не дорого. Это надо рассматривать в каждом отдельно взятом случае.

Хорошо, если на территории дачного участка, который вы приобрели, имеется качественная скважина или колодец. Но если он отсутствует, его необходимо создать.

Колодец

Колодец – наиболее древний искусственный источник, обеспечивающий человека водой.

Что хорошо и что плохо

Прежде чем обустраивать колодец, убедитесь, что объем воды является достаточным для вашей семьи:

• Такой вариант более дешевый, чем создание скважины.
• Не обязательно прибегать к услугам специалистов, можно приобрести необходимые материалы и произвести все работы самостоятельно. На этом вы значительно сэкономите. Цена всей конструкции будет значительно ниже;
• Колодец служит дольше, чем скважина. Максимальный срок его эксплуатации составляет 50 лет. К тому же, колодец независим от электричества, в отличие от скважины.
• Но существует один недостаток: в нем может оказаться верховодка, значительно снижающая качество воды. Но такое случается лишь при неправильном выполнении гидроизоляции (см. Гидроизоляция колодца: способы и методы проведения работ).

В некоторых регионах предпочтение отдается бурению скважин. Причины могут быть самыми разными.
Возможно, поблизости имеется источник или подземная река с качественной водой, а, может быть, грунтовые воды находятся на глубине более 15 м.

Скважина «на песок»

При ее создании вода берется в верхних слоях грунта. достигается первый, В это варианте надо только дойти до первого слоя воды, который пригоден к употреблению. Над ним находится плотный суглинок, который фильтрует дождевые, талые и грунтовые воды.

Схема скважины на песок

 Итак:

• В каждом регионе водоносный слой залегает на разной глубине, поэтому глубина скважины «на песок» может составлять 10 — 50 метров.
• В скважине такого типа находится 500 л воды. Поскольку фильтры скважины со временем забиваются илом и песком, таким источником можно пользоваться примерно 5 лет.
• Большое значение имеет местность, на которой расположена скважина. Источник может оказаться неисчерпаемым, ведь даже при низком залегании грунтовых вод (глубже 15 м) можно наткнуться на подземную реку. В данной ситуации фильтры забиваться не будут, и скважина прослужит более 20-ти лет.

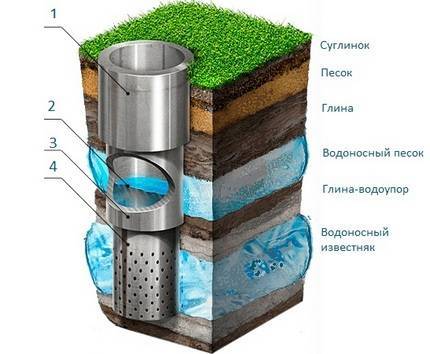

Артезианская скважина

В данном случае надо провести бурение до известняковой породы, которая залегает на глубине 35-1000 метров и более. Артезианская скважина представляет собой надежный и долговечный источник с минимальным объемом 1500 л.

Схема Артезианской скважины

 Итак:

Вода, находящаяся в известняковом слое грунта, обладает высоким качеством. Обычно скважины «на известняк» не создают для личных нужд, а если создают, то глубиной не более 135-ти м.

• На ее обустройство уходит от нескольких дней до месяца. При этом затрачивается намного больше средств, чем при создании скважины «на песок».
• В скважину артезианского типа не могут попасть грунтовые воды и верховодка. Срок ее службы приблизительно такой же, как у колодца.

При желании обустроить такой источник воды как скважина, попросите чтобы вам сделали расчет дебета. Таким образом, вы сможете правильно подобрать нужный насос. А если делаете совместно, тогда насосную станцию. А это затраты, которых можно и избежать.

Узнаем производительность скважины

Для того, чтобы узнать производительность источника воды, нужно:

• Откачать воду с помощью поверхностного насоса или мотопомпы;
• Затем необходимо замерить ее количество. Привяжите к гайке веревочку и опустите ее в источник воды, после чего замерьте длину.

Таким образом, вы узнаете зеркало воды. Получив необходимые данные, можете переходить к покупке самой насосной станции.

Для ознакомления с параметрами используйте паспорт системы

Обратите особое внимание на наличие входного фильтра и обратного клапана

Бурение

Формирование скважины на участке невозможно без специального оборудования. В частных хозяйствах чаще применяют ударно-канатное устройство, которое выглядит просто, но работает эффективно. Рабочий механизм представляет собой опорную треногу с забивным устройством. Для треножной конструкции нужны металлические трубы, которые соединяются между собой сваркой. Устройство под названием «стакан» соединяется лебедкой с тросом. Высота опоры прочно связана с длиной забивного агрегата. Соединенные между собой металлические трубы должны быть выше «стакана» на 1,5–2 м.

• Далее бурение своими руками происходит с помощью лебедки.
• Вбивайте «стакан» в обозначенную рабочую территорию на частном дворе. С его помощью с участка забирается грунт.

Для определения глубины скважины важно учитывать следующее

• Уровень залегания водоносной жилы на конкретно взятом участке.
• Хозяйственные нужды и бытовые потребности в воде.

Выбирая обсадную колонну, стоит учесть, что она должна выдержать большие нагрузки. Кроме механической прочности, у трубы должна отсутствовать склонность к коррозии. Материал должен выдерживать давление. Трубы из асбоцемента – наиболее известные и часто используемые для скважин. Подвох использования таких изделий в том, что если скважина заиливается, то восстановлению уже не подлежит. В настоящее время производители предлагают обсадные изделия из следующих материалов:

• сталь;
• пластик;
• дерево.

Стальные изделия дороги, оставляют в воде характерное металлическое послевкусие. Пластиковые трубы появились на рынке не так давно, но уже превосходят своих конкурентов по многим характеристикам. Вкусовые качества воды не портят, в сравнении с асбоцементными вариантами – дешевые.

Деревянные трубы для скважин мало знакомы даже специалистам, так как используются сегодня редко. Варианты этих труб не отличаются высокой прочностью.

Выбрав и установив обсадную трубу для пробуренной скважины можно переходить к монтажу оборудования.

Подготовительные работы перед бурением скважины

Первый этап подготовки – проведение геодезической разведки. Ее осуществляют несколькими способами:

• оценивают рельеф местности, близость природных водоемов;
• опрашивают соседей и старожил;
• пользуются справочной литературой;
• пытаются определить место бурения методом биолокации;
• приглашают специалистов по геодезии.

Последний вариант – лучший, если предполагается пробурить мощную скважину, которая прослужит не один десяток лет.

Ученый, который цитируется за его изысканное исследование по гидравлике и который достойно поддерживает честь имени, иллюстрированного таким количеством инженеров, М. де Калиньи, объяснил этот факт внезапным обрушением вещества Которые вытекают из воды, подающей скважину Гренеля, или из разряда газа, собранного около нижнего отверстия этой скважины, и который войдет в трубку. Одна или другая из этих двух причин привела бы к пониманию, из-за внезапного падения восходящего водяного столба. Таким образом, медная трубка больше не будет прижиматься изнутри наружу, а грязевая вода, которая ее окружает, должна затем сгладить ее сразу.

Разведывательное бурение – эффективный способ определения глубины будущей скважины

Следующий шаг – получение разрешительной документации, если глубина бурения превышает 30 м. Однако первый водоупорный слой редко залегает глубже. Но расслабляться не стоит: скважине понадобится документ – паспорт, в котором указывают все параметры источника.

Это объяснение очень правдоподобно, и мы не понимаем, что это не было указано в учете сессий Академии. Разумеется, эта тишина не может быть обусловлена ​​противостоянием этой точки зрения и взглядом вечного секретаря. Другие объяснения того же явления были даны, но все они имеют свою слабую сторону, и мы передадим их молча.

Из объяснения, представленного М. де Калиньи, было указание на средства, которые необходимо использовать для предотвращения дальнейшего сплющивания внутренней трубки, которая должна была быть заменена той, которая только что была извлечена. Нужно было дать этой трубке толщину, пропорциональную давлению, которое могло бы еще раз деформировать ее. Старая медная трубка могла сопротивляться только 10 атмосфер; Новый может нести семьдесят; вместо меди, будет использоваться избитое железо.

Если гидротехническое сооружение пробурили самостоятельно, получение паспорта невозможно и при эксплуатационных проблемах возникнут дополнительные трудности. Чтобы этого избежать, а также точно выяснить место бурения, глубину и потенциальную мощность источника, рекомендуется воспользоваться помощью специалистов по устройству и запуску гидротехнических сооружений.

Профессионалы выполнят полный комплекс работ, поделятся рекомендациями по эффективной эксплуатации. Источник прослужит долго и будет исправно снабжать водой, на какой бы глубине ни находился водоносный слой.

Основные виды скважин на воду

Существует несколько реальных способов добыть живительную влагу, о которых мы вам расскажем. Есть несколько технологий, которые можно использовать для самостоятельной добычи воды на загородном участке.

Выбирать подходящий вариант вам придется самостоятельно, поскольку он зависит от ландшафта местности, а также от технического оснащения, финансов и навыков, которыми вы обладаете. Рассмотрим основные скважинные конструкции.

Сложно отдать предпочтение какой-то одной конструкции: каждая имеет свои преимущества и недостатки, поэтому выбор зависит от ландшафта местности и от возможностей владельца участка

Трубчатый абиссинский колодец

Если на вашем участке есть родник, то обустройство колодца – отличный вариант добычи воды. Шахта этого сооружения будет играть роль накопителя жидкости. Если источник достаточно активен, до 2-х кубометров воды всегда будет находиться в вашем распоряжении.

Абиссинская скважина – это по сути, тот же колодец, но узкий и длинный. Благодаря тому, что его протяженность может составлять примерно 8-12 метров, в воду, которая его заполняет, не попадают загрязнения с поверхности почвы.

Абиссинский колодец часто называют скважиной-иглой, потому что труба, вбитая в землю при создании этого сооружения, действительно напоминает иглу

С технологией пробивки и обустройства скважины-иглы, иначе именуемого абиссинским колодцем, познакомит следующий видео-ролик:

Скважина на песок (фильтровая)

Заглубление этой конструкции на 15-30 метров осуществляется любым способом: шнековым, ударно-канатным, колонковым. Стенки скважины формируют с помощью трубы диаметром в среднем 100 – 180 мм.

Заглубленный конец скважинного ствола оснащен фильтром. В качестве фильтра используют сетку из нержавеющей стали, которую приваривают или припаивают к первому звену колонны труб перед погружением его в крупный песок с примесью гальки.

Так схематически можно представить конструкцию скважины “на песок”, где по номером 1 будет обсадная труба, под номером 2 – статистический уровень воды, а под номером 3 – сетчатый фильтр

Такая конструкция способна удовлетворить потребность в воде небольшого загородного дома с двумя водоразборными точками. Если эксплуатация сооружения носит сезонный характер, оно прослужит примерно лет пять. При постоянном использовании можно рассчитывать на 15 лет водоснабжения.

Когда же скважина все-таки заилится, её можно будет попытаться промыть. Если же реанимационные мероприятия не дадут желаемого эффекта, придется бурить новый ствол. Располагают его рядом с предыдущим.

Артезианская скважина без фильтра

Это сооружение не нуждается в фильтре. Такая скважина может достигать глубины 100 и более метров. Вода, добываемая с помощью такого сооружения, содержится в трещинах известняка. Скопившаяся в них за счет конденсации жидкость может быть не только кристально чистой, но и минерализованной.

Небольшая минерализация приемлема для повседневного использования. Если же добываемая вода по своему составу относится к числу минеральных вод, то использовать её в бытовых целях нельзя.

Схема артезианской скважины: 1 – кондуктор, 2- статистический уровень воды, 3- промежуточная колонна, 4- эксплуатационная колонна с перфорацией

Сложно заранее определить глубину скважины, которую придется пробивать в поисках воды. Можно только приблизительно сориентироваться, пообщавшись с соседями по участку и узнав у них, какие параметры имеют аналогичные сооружения на их территориях.

Грунтовые слои залегают неравномерно, поэтому полученные сведения всё равно нельзя считать точными для своего участка. По этой причине обсадные трубы приобретают с учетом корректировки полученных данных.

Принципы составления схемы и прокладки водопровода

Сначала составляют план водопровода, где указывают, как подвести и завести воду из скважины в дом. В схеме отмечают бойлеры, потребители, коллекторы, насосы и фильтры для скважины. На чертеже обозначают места расположения этих конструкций и узлов, указывают направление трубопровода и расположение труб.

Общая схема водопровода в доме и на земельном участке включает следующие элементы и параметры:

• Скважина;
• Насосная станция или насос;
• Гидроаккумулятор;
• Система очистки воды для подачи в помещение;
• Запорный клапан;
• Тройник для распределения воды;
• Расположение труб внутри дома и на участке.

Трубы в доме прокладывают двумя методами. Последовательный способ оптимально подходит для небольшого дома площадью до 100 квадратных метров или дачи для сезонного проживания. В данном случае вода в дом из скважины попадает через главный трубопровод. У каждого смесителя или крана устанавливают тройник, который выводит воду к потребителю.

Если вы только планируете строительство загородного дома и еще не определились с проектом, в каталоге “МариСруб” вы найдете десятки готовых вариантов. Для вас — двухэтажные и одноэтажные дома с балконом и террасой, уютные компактные дачи с мансардой и без, просторные коттеджи с гаражом, верандой и другими пристройками. Выбирайте понравившийся проект, и архитектор внесет необходимые изменения. Кроме того, вы можете заказать индивидуальное проектирование!

Особенности

Система автономного водоснабжения дома состоит из трех главных частей:

• источник воды;
• насосная станция – состоит из насоса и гидроаккумулятора (накопительного бака);
• трубопровод – обеспечивает перемещение воды от одного узла гидросистемы к другому вплоть до входа в дом.

При постройке дома система подачи свежей воды и канализация рассматриваются и проектируются вместе из-за сложности их реализации по отдельности. Кроме того, для нормальной работы основные узлы должны дополняться следующими второстепенными:

• кессон – выполняет защитную функцию скважины и оборудования;
• очистные фильтры;
• водонагревательное оборудование;
• управляющая автоматика.

Проектирование автономного водоснабжения – это начальный и один из главных этапов, так как система имеет сложное строение и множество особенностей функционирования. Для составления проекта чаще всего обращаются в специализированные компании или к частным экспертам. План состоит из множества элементов: необходимой документации, планирования размещения всех узлов, правильного выбора источника воды и расчетов, объединяющих все в единую систему. Также в проект может входить система дальнейшей разводки воды внутри дома. В конечном итоге по нему осуществляется бурение скважины и монтаж всего необходимого оборудования.

Летний домик на даче или частный дом в поселках вполне может получать водоснабжение из скважины. Можно пользоваться малогабаритной конструкцией или может быть применена самодельная модель скважинного типа. Только не забудьте про утепление конструкции, если вы решите провести ее своими руками.

Разновидности насосов для колодца

По способу установки есть два типа насосов для колодцев:

• поверхностные;
• погружные.

Существуют еще и полупогружные насосы, которые устанавливают в виде «поплавка» на зеркале воды. Но учитывая воздушный тип охлаждения агрегата и довольно жесткие требования по рабочим температурам, которые невозможно обеспечить в невентилируемом объеме колодезной шахты, для этих целей их не используют.

Поверхностные (всасывающие) насосы для водоснабжения частного дома из колодца устанавливают, если высота подъема воды не превышает 7-9 метров. Можно увеличить этот показатель за счет внешнего эжектора, но при этом снизится производительность оборудования.

Самовсасывающий насос с выносным эжекторомИсточник bestprice.gr

Есть естественные ограничения и по рабочим температурам – обычно этот показатель начинается от +4°C. Поэтому поверхностный насос для колодца для водоснабжения дома используют либо в составе летнего водопровода, либо устанавливают его в кессоне или подвале дома (но не далее 10-12 м от источника). Кстати, если кессон сделан правильно, и его «рабочая» поверхность находится ниже уровня промерзания, то это позволяет выиграть дополнительных 1.5-2 м высоты подъема воды. Но это преимущество имеет смысл, если за дальнейшую подачу воды к точкам потребления отвечает своя насосная станция.

Схема водоснабжения с «повышающей» насосной станцией после накопительного бакаИсточник mainavi.ru

Погружные колодезные насосы способны поднимать воду на высоту до 100 м. Это не означает, что есть колодцы такой глубины, просто запас необходим, чтобы поднять воду до накопительной емкости, которую располагают как можно выше, например, на утепленном чердаке дома. А самые мощные модели могут использовать для коллективного использования одного источника несколькими домами или коттеджами (если это позволяет дебит колодца).

Погружной насос для колодцаИсточник vse-o-kanalizacii.ru

При использовании такого мощного оборудования отпадает необходимость установки еще одного насоса для подачи воды, так как она из гидроаккумулятора попадает к точкам разбора за счет постоянного высокого давления в системе.

Колодец отличается от других источников своей универсальностью – для подачи воды можно использовать еще и скважинные насосы. Они отличаются от колодезных меньшим диаметром и бо́льшей длиной при одинаковых остальных характеристиках. Но цена на такое оборудование выше.

Выводы и полезное видео по теме

Видеоролик о технологии закладки колец при устройстве колодца:

Полезные советы по подводу водопровода от колодца в дом, с учётом использования водоснабжения в зимнее время:

Вариант устройства автономного источника водоснабжения в своём домовладении, инструкция по которому приведена выше, является наиболее доступным для реализации.

Пошаговое следование советам по добыче воды и подведению её в дом из колодца позволит избежать нежелательных ошибок, исправление которых может вылиться в большие затраты.
