Обустройство скважины на воду: варианты, подготовка, этапы монтажа и цена

Монтаж трубопровода внутри помещения

Приступать к монтированию трубопровода следует после утверждения детального плана его прохождения по строению и придомовой территории. В процессе ее разработки можно легко выявить сложные участки и заранее их тщательно проработать, ведь проще решить сложности на этапе разработки, чем прокладывать новую траншею. Кроме того, детальный чертеж даст возможность составить более конкретную смету, что также способствует существенной экономии и сокращению непредвиденных расходов.
При прокладке трубопровода внутри стен в штробах, следует помнить, что труба с холодной водой должна находиться ниже трубы с горячей водой. Таким образом предотвращается попадание конденсата, и исключается нагрев.
Монтаж водопровода начинается с прокладки линии холодной воды, начиная с подключения трубы к вводу в дом. После этого, она подсоединяется к гидроаккумулятору, затем через тройник идет на систему водоочистки и далее к потребителям.
Труба от фильтра грубой очистки подводится к санузлу, где подключается к бачку унитаза. Там он соединяется с системой через тройник и дополнительный запорный кран, далее вода распределяется последовательно между всеми пользователями. Также с наличием запорных кранов на каждой точке водоотведения.
Монтаж водопровода горячей воды производится точно также, единственным отличием следует считать наличие большего количества точек крепления трубы к стенам, для предотвращения провисания.
После прокладки магистралей и надежного их крепления на стенах можно начинать устанавливать сантехническое оборудование: мойку, душевую, умывальник.
После монтажа всего оборудования крайне желательно выполнить опрессовку всей системы и проверить работу слива.

Цель обустройства.

После подготовки ямы под скважину проводят работы по обустройству водного источника. Ее оснащают специальным оборудованием для подачи воды в дом.

Для решения каких задач облагораживают скважину:

1.поддержание чистоты внутри источника. В него не должны проникать пыль, осадки после дождей, талый снег.

2.обеспечение защиты источника с оборудованием внутри от замерзания.

3.чтобы подключить оборудование для работы, проводить обслуживание скважины.

Все оборудование для работы устанавливают внутри либо снаружи источника, лишь погружной насос требуется устанавливать с внутренней стороны. Если оборудование будет находиться вне скважины, то рядом с ней строят помещение для размещения техники.

Подведение к скважине водопроводной трубы, подключение к электричеству, чтобы работал насос, проводят на этапе обустройства конструкции.

Во сколько обойдется артезианская вода из скважины

Бурение расценивается в зависимости от времени года, сложности грунта и прочих факторов. В среднем один погонный метр пробуренной скважины обойдется от 2 до 4 тысяч рублей.
Бюджет варьируется в соответствии с множеством факторов, среди которых можно выделить следующие:

Глубина залегания водоносных пластов известняка в месте бурения. Чем глубже, тем дороже.
Тип конструкции артезианской скважины. Сложность определяет трудоемкость и количество израсходованного материала.
Количество и разнообразие технических средств. Работа спецтехники оценивается по времени, амортизации, трудозатратности.

Нужно помнить, что мощность насосного оборудования подбирается в соответствии с условиями, в которых оно будет эксплуатироваться. Цена на насосы зависит от производительности. Некоторые мощные модели стоят дорого, другие маломощные – дешевле.

Помимо явных расходов придется оплатить пробег спецтехники и доставку оборудования к месту бурения. Удаленность объекта – дополнительный фактор, влияющий на себестоимость буровых работ. Обустройство также потребует затрат. Гидроаккумулятор будет стоить дороже, если вместимость бака большая. Трубопровод нужно уложить в траншею, рытье которой также стоит денег.

Трубы утепляются, и утеплитель придется купить. Также нужно будет заказать материалы, бригаду сантехников, чтобы проложить разводку по дому. Дополнительное оборудование и оснащение увеличит себестоимость, которая может варьироваться в диапазоне 150-350 тыс. рублей. Сумма может колебаться в ту или иную сторону, в соответствии с прочими условиями, которыми характеризуется объект.

Варианты защиты от внешних явлений

При обустройстве скважины на воду не обойтись без мер защиты от внешних воздействий. Существует три частых варианта защиты:

Обустройство кессоном

Вариант обустройства защиты кессоном является самым популярным для скважины. Кессон представляет собой колодец, устанавливаемый в землю. На поверхности готовой конструкции виден люк, открывающий удобный и простой доступ внутрь. Устанавливается на уровне с землей, не загромождает участок и не является препятствием при ходьбе.

Преимуществом защитной конструкции кессона является возможность ее утепления. Благодаря конструкционным особенностям она является теплым вариантом. Желательно покупать конструкции из пластика. Пластиковый материал практически не подвергается коррозии и вредоносным воздействиям. У кессона долгий срок эксплуатации, простота в обслуживании, материалы, устойчивые к вредоносным воздействиям и легкость профессионального возведения конструкции.

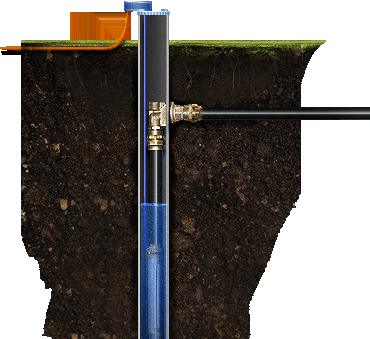

Обустройство адаптером

Бюджетный вариант для обустройства защиты скважины от вредоносных воздействий. Простое и удобное решение заключается в установке трубы из дома на высоком уровне на выходе из скважины. Монтаж подразумевает укладывание в большую трубу скважины меньшей, выходящей из дома. Это способ быстро и надежно сделать систему защиты и не слишком потратиться на ее обустройство. У конструкции присутствует существенный минус — при необходимости обслуживания придется раскапывать на метр вглубь. Прямой доступ к адаптеру исключается. Простота и бюджетная цена обеспечивает спрос на вариант с адаптером у дачников и владельцев небольших загородных домов. Монтаж не требует специальных знаний и навыков. Работы занимают минимум времени.

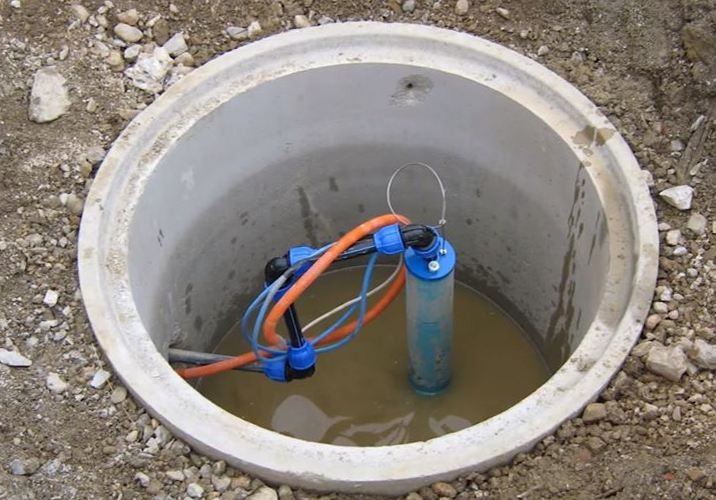

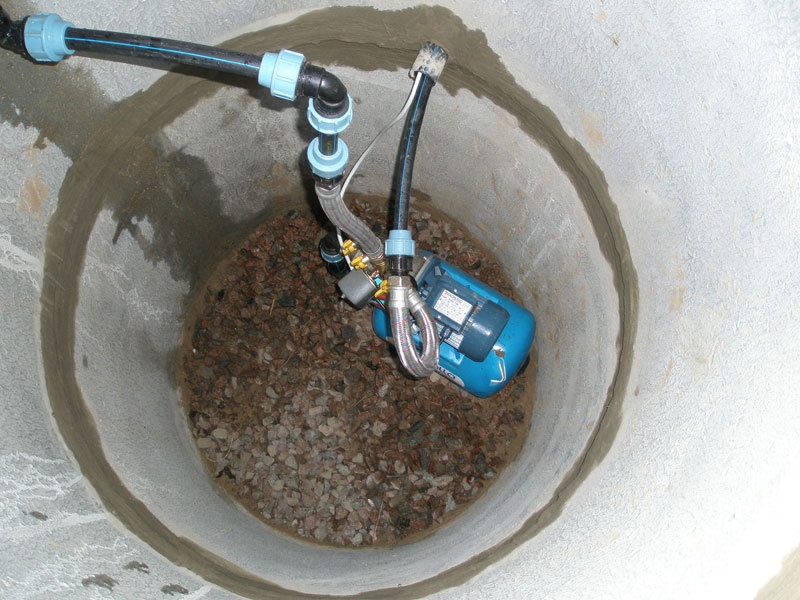

Обустройство бетонными кольцами

Бетонные кольца при монтаже обязательно требуют использование специальной техники. Конструкция монтируется на довольно большую глубину, а сверху накрывается люком. Обеспечивает удобное получение доступа к конструкции. Количество бетонных колец и диаметр рассчитывается специалистами. Обычно для монтажа используются решения стандартных размеров. Их диаметр составляет 1,5 м. Их вполне достаточно для обеспечения водоснабжения в большом доме. Бетонные кольца — довольно бюджетное решение по сравнению с кессоном. Обустройство глубокой скважины стоит на аналогичном уровне. За вырывание ямы, работу профессионалов и монтаж колец нужно заплатить существенную сумму.

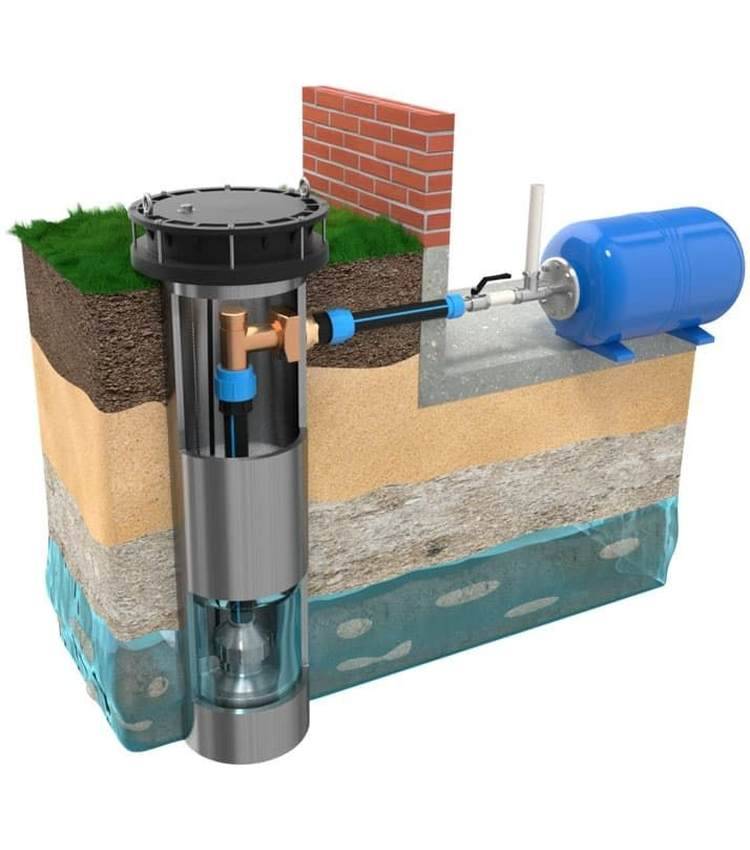

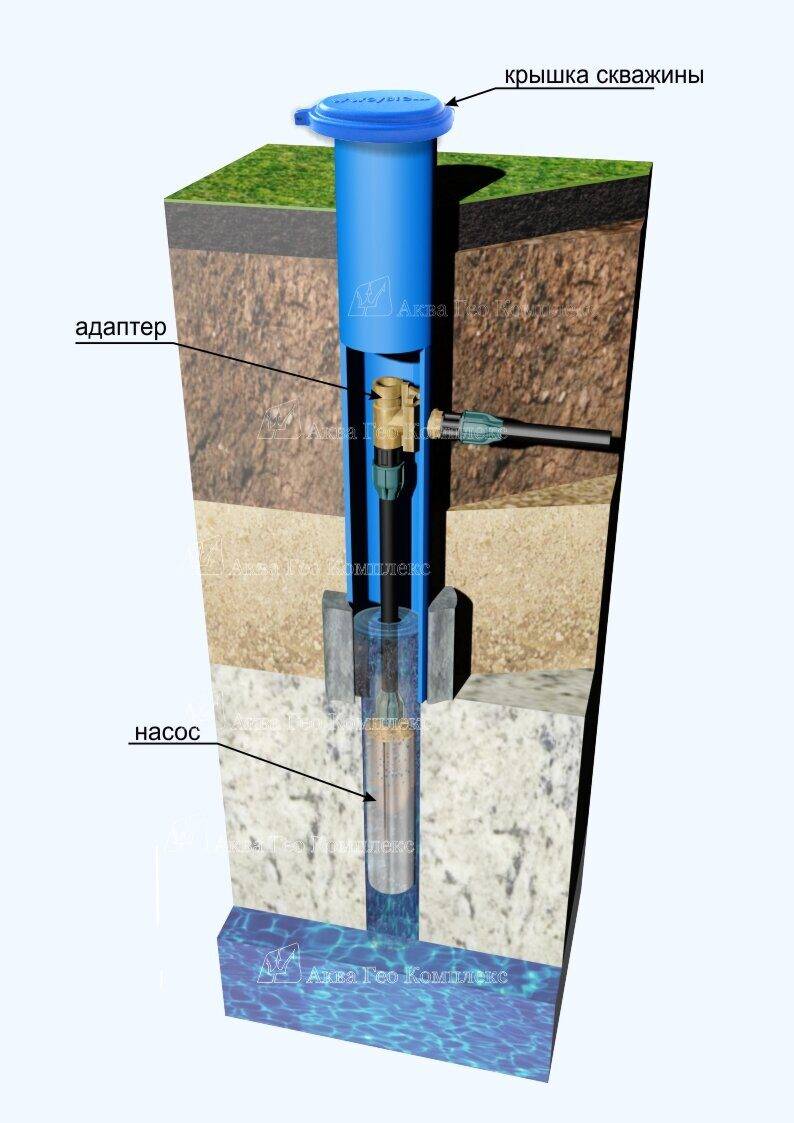

Адаптер для скважины

Лучшим способом, как благоустроить скважину, является использование павильона или кессона. Именно эти сооружения способны надежнее всего защитить источник водоснабжения. Недостатком этих решений является их дороговизна. Если ставится задача обустройства скважины на участке солидного коттеджа, подобные траты являются вполне объяснимыми. Иное дело, когда скважина обеспечивает нужды небольшого сельского дома или дачи. Как правило, владельцы подобных строений не могут похвалиться огромными средствами.

Бюджетным вариантом устройства скважины на участке является скважинный адаптер. Он дает возможность коммутировать подающую трубу напрямую с обсадной трубой скважины. Это позволяет исключить применение кессона. Есть и неудобство: в случае возникновения потребности в ремонте адаптер нуждается в раскапывании (его во время монтажа укладывают в траншею). Как показывает практика, этот надежный элемент довольно редко выходит из строя.

В состав скважинного адаптера входит два основных блока:

Наружный. Располагается по внешней стороне обсадной трубы. Его назначение – обеспечить коммутацию с водопроводом, подающим жидкость в дом.
Внутренний. Служит для подключения трубы от помпы.

Наружный и внутренний блок обладают радиусной конфигурацией, которая повторяет очертания ствола. Для коммутации элементов между собой применяют парный герметичный уплотнитель. Чтобы обустроить скважину своими руками, необходимо установить адаптер ниже глубины промерзания почвы.

По ходу монтажа необходимо четко выполнять следующие этапы:

Обсадную трубы необходимо вывести так, чтобы ее конец оказался на небольшой высоте над уровнем земли.
Для защиты обсады от загрязнений верхний край оформляется крышкой с отверстием для питающего погружную помпу электрического кабеля.
Зимой в случае значительного понижения температуры возникает реальная угроза проникновения холода внутрь скважины: он начинает двигаться по обсадной трубе. В регионах с суровыми зимами (где мороз достигает -20 градусов) практикуют дополнительное утепление скважины. Для этого ее на зиму укрывают еловыми ветками, сеном, соломой и другими натуральными материалами.

Данный вариант, как обустроить скважину своими руками, превосходит использование кессона своей дешевизной. К слабым сторонам применения адаптера можно отнести сложность обслуживания, риск механических повреждений электрической проводки и не очень надёжное крепление насоса. В этом случае вместо традиционного троса применяют непосредственную фиксацию на водопроводной трубе.

Размеры защитного сооружения скважины

Размеры защитного сооружения должны быть такие, чтобы монтажник легко мог произвести свою работу.

Габариты зависят от места установки оборудования. Если оно не располагается над устьем скважины, достаточно 0,8×0,8 м, чтобы человек мог опустить насос. Если в кессоне предполагается монтаж аккумулятора давления или станции, прибавляют не менее 0,5 м спереди и сзади.

Если для устройства защитного сооружения используют железобетонные кольца, минимально допустимый размер — 90 см, при условии, что оборудование будет находиться в доме. Внутри кольца диаметром 150 см размещается оборудование средних размеров, остается место для работы монтажника. Круг диаметром 200 см позволяет поместить внутри бак объемом 200 л.

Принцип работы скважины

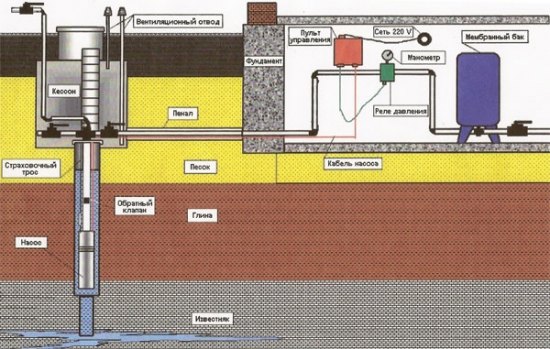

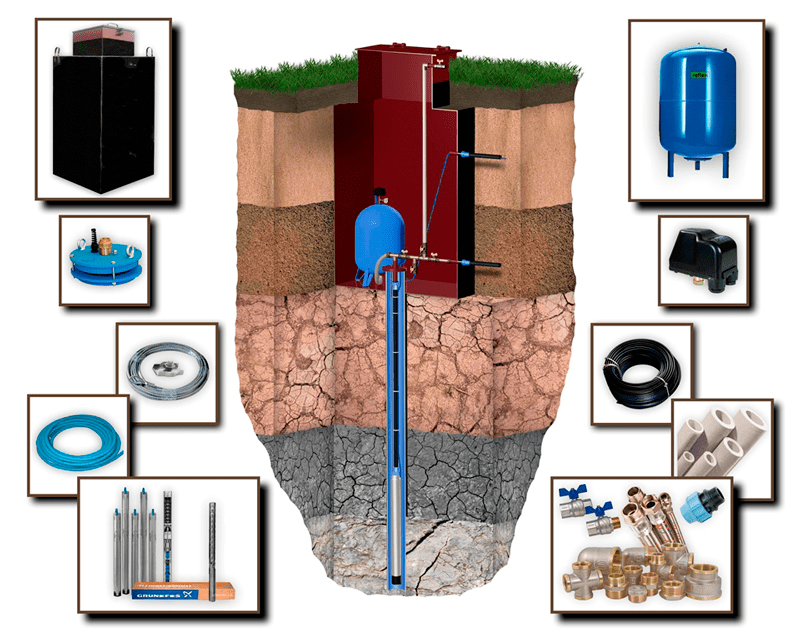

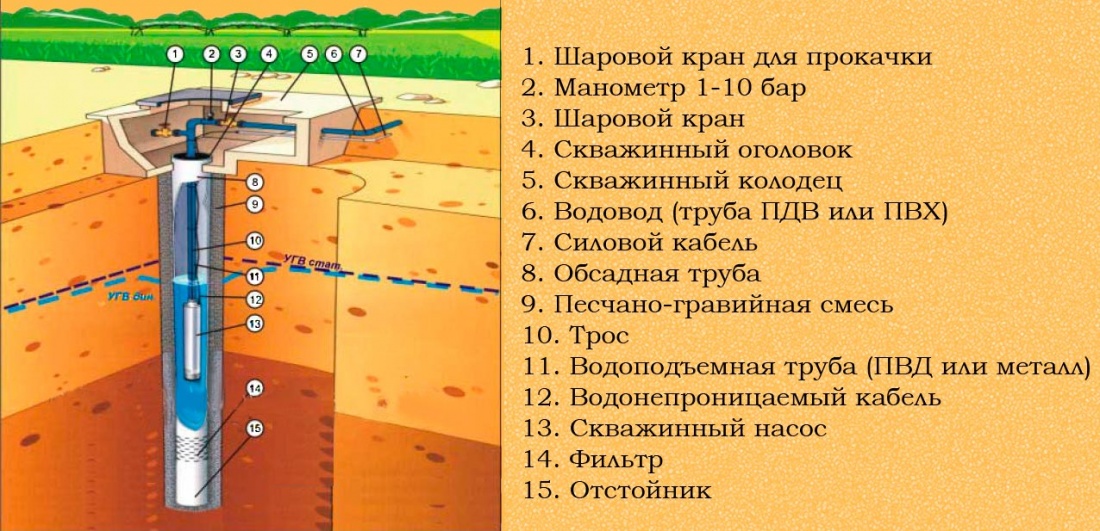

Схема конструкции скважины и ее типового обустройства

Независимо от типа вашей скважины, принцип работы всех скважин на воду идентичный и заключается в следующем:

После бурения стенки, во избежание осыпания, укрепляются обсадной трубой;
Для первичной очистки воды от песка или других твердых включений устанавливается фильтр, через который вода и попадает в скважину;

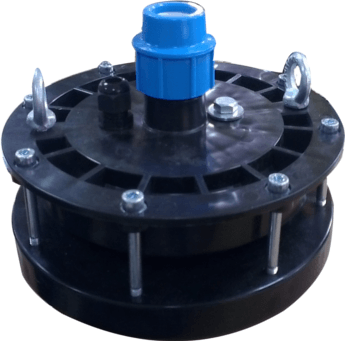

Устье герметизируется оголовком;
Насос по водоподъемным трубам поднимает воду;
Водоподъемная труба соединяется с водопроводной, а скважина утепляется в зависимости от выбранного способа;
Устанавливается необходимое оборудование для автоматического водоснабжения.

Советы по обустройству скважины

На даче, где зимой люди не проживают, оборудование рекомендуется размещать в кессоне, где всегда плюсовая температура. Перед отъездом сливают воду, даже если отсутствуют зимой несколько дней. В домах с постоянным проживанием лучшее место для оборудования — жилой дом. В нем сухо и тепло, удобное обслуживание.

Другие полезные советы:

На участках с высокими грунтовыми водами лучше использовать наземные защитные сооружения или адаптер.
Чтобы не повредить водопровод к дому, применяют защитный кожух

Это особенно важно в плывунах, пучинистых и каменистых грунтах. Электрокабель всегда помещают в трубу.
В схему водоснабжения обязательно включают обратный клапан для насоса и фильтр для гидроаккумуляторного бака.
Для подсоединения гидравлического оборудования используют запорные вентили

Это облегчает ремонт и обслуживание.
Необходимо постоянно следить за давлением в гидроаккумуляторе и при необходимости подкачивать.

Механизмы для бурения

Понятно, что устройство артезианской скважины на воду выполняется только с применением специальной буровой техники. А для песчаной существует ручной несложный механизм. Состоит он из вышки, к которой подвешивается колонка. Сделать механизм можно самостоятельно, поскольку конструкция его достаточно проста. Более подробно рассмотрим отдельные части данного оборудования.

Установка для бурения может быть любых габаритов и мощности, но от этого зависят и ее возможности

В качестве основания служит вышка, внешне напоминающая треногу. Опоры изготавливаются из металлических труб или брёвен, соединяемых вверху шкворнем. Там же располагается блок, с помощью которого поднимается колонка. Две ноги вышки соединяются лебёдкой (воротом). Главный функциональный элемент – колонка для бурения. Состоит она из нескольких штанг длиной по 3 метра, соединённых муфтами.

В грунт погружается именно колонка, а с помощью штанг регулируется её длина. Ударным либо режущим грунт компонентом является буровая головка. Накручивается она на колонку при помощи резьбового переходника. При опускании головки в почву, полость бура заполняется грунтом. В зависимости от пород, присутствующих в месте, где производится обустройство скважины на воду, используются разные насадки:

«ложка». Предназначена для работ с мягким грунтом;
«змеевик». Подходит для плотного грунта;
«долото». С помощью такой насадки обрабатываются твёрдые породы.

Наверх разрыхлённый грунт вынимают желонкой.

Чтобы не допустить обсыпание стенок скважины, используют обсадные трубы. Таковыми могут быть обычные водопроводные пластиковые изделия, удобные и лёгкие для монтажа. Низ трубы – это своеобразный башмак, который имеет снизу зазубренную или гладкую кромку.

Как видно, для обустройства скважины используется специальное оборудование, часть из которого можно изготовить самостоятельно, а часть приобрести в магазине.

Размещение и подключение водопроводного оборудования в доме

Чтобы запустить систему потребуется:

погружная помпа — ее опускают в отверстие вместе с трубой. Туда же укладывают кабель и трос страховки;
блок автоматического управления насосом — необходим для нормального функционирования помпы. Предохраняет оборудование от перепада напряжения, перегрева мотора и холостого хода;
гидравлический пневмобак — убережет конструкцию от пневмотравм, выдаст постоянное давление, уменьшит число включений. Объемы бака варьируют от 50 до 1000 литров;
кессон — предохраняет от перегрева. Представляет собой стальной лист. Кессон монтируют на глубине, на которой грунт не промерзает;
от кессона к строению прокладывают трубы и кабель. Глубина погружения — та же, что и для кессона. Это обеспечит бесперебойное функционирование системы в зимнее время года.

Обратите внимание! Кессон утепляют и делают гидроизоляцию. Устройство комплектуется автоматическим оборудованием

Двойную крышку выполняют из стали — она открывает доступ к оголовку в любое время.

Для обеспечения стабильного функционирования водопровода в доме потребуются:

реле — запускает и останавливает систему. Регулирует давление;
манометр — обеспечивает нормальный порог давления в водопроводе;
фильтр — задерживает крупные фрагменты.

Читайте еще: Очистка от железа воды из скважины — обзор эффективных методов

Варианты устройства скважин

При обустройстве скважины в доме сложно проводить ремонтные работы

Облагородить скважину (грамотно отделать верхнюю часть обсадной колонны) можно одним из нескольких популярных вариантов. Каждый мастер подбирает для себя тот, который более удобен, выгоден в плане финансов.

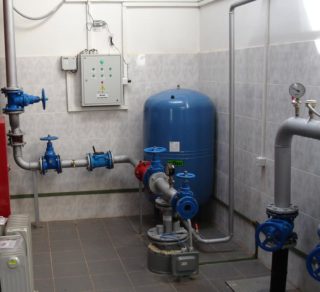

Размещение гидротехнического сооружения внутри здания

Чаще такой вариант применяется, если источник был пробурен на участке еще до строительства коттеджа. В этом случае коробку дома выгоняют таким образом, чтобы верхняя часть обсадной трубы располагалась в его подвале. Идеальный вариант — в любой хозпостройке, теплице, оранжерее.

Преимущества такого устройства скважины заключаются в следующем:

Верхняя часть колонны находится в постоянном тепле. Промерзания источнику не грозят.
Для подведения трубопровода к дому нужно меньшее количество расходных материалов. К тому же меньший метраж магистрали — это отсутствие мостиков холода на линии.
Нет необходимости нести дополнительные расходы на монтаж кессона или иных вспомогательных помещений под размещение насосной станции.

Однако у такой локации источника есть ряд минусов:

Сильный шум работающего насоса. Придётся звукоизолировать подвальное помещение.
Наличие влаги в нижней части дома. Работа источника связана с постоянным движением воды. Повышенная влажность не лучшим образом скажется на коробке дома со временем.
Сложность в проведении ремонтных или консервационных работ. Рано или поздно любое гидротехническое сооружение заилится. Придётся проводить его промывку, раскачку. В доме сделать это будет сложно. То же касается тампонажа источника после истечения срока его эксплуатации.

Надземный домик

Домик для скважины

Это неплохой вариант устройства скважины. Особенно если участок просторный и на нем можно пофантазировать относительно оригинального ландшафтного дизайна. Внешне павильон можно сделать в виде сказочной избушки. Внутри он представляет собой слегка углубленное (по типу погреба) помещение с размещенным в нем насосным оборудованием.

Углубить павильон желательно чуть ниже уровня промерзания грунта. Устройство такого технического домика однозначно обойдется дороже ввиду большего расхода строительных материалов.

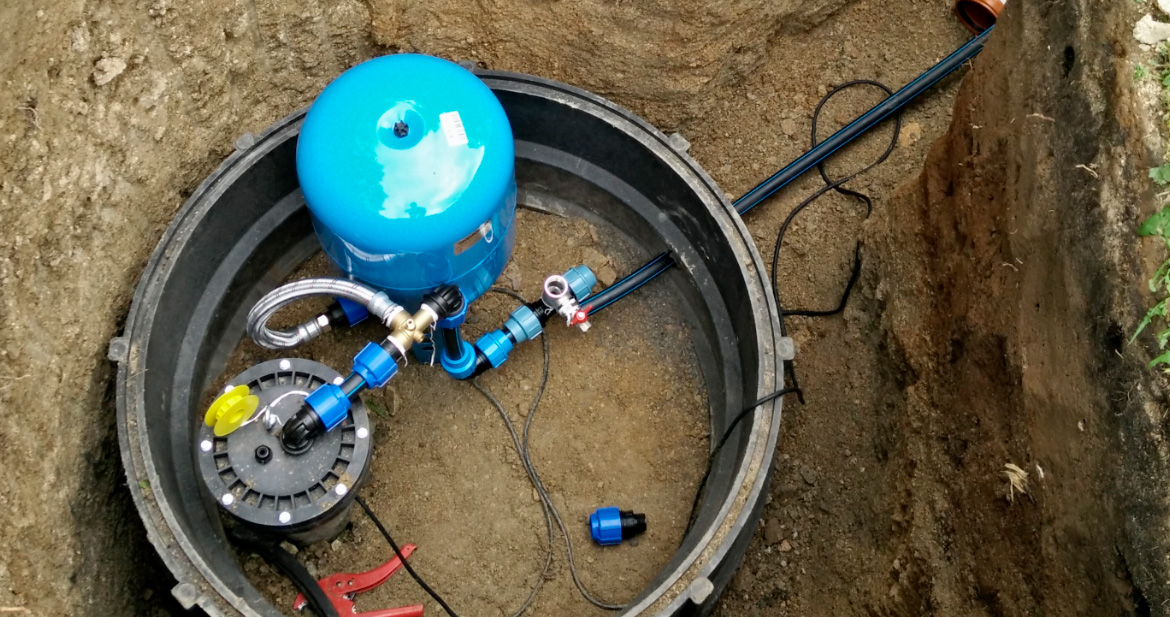

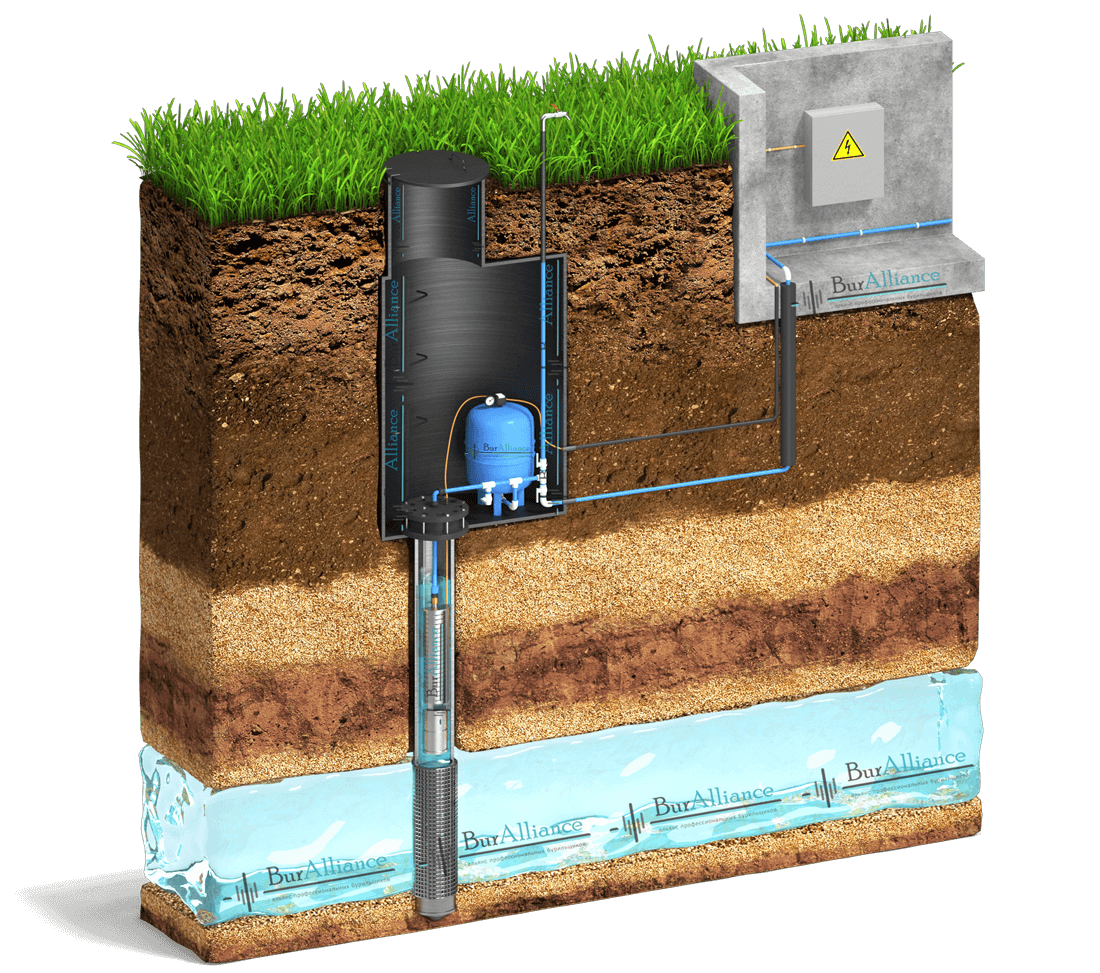

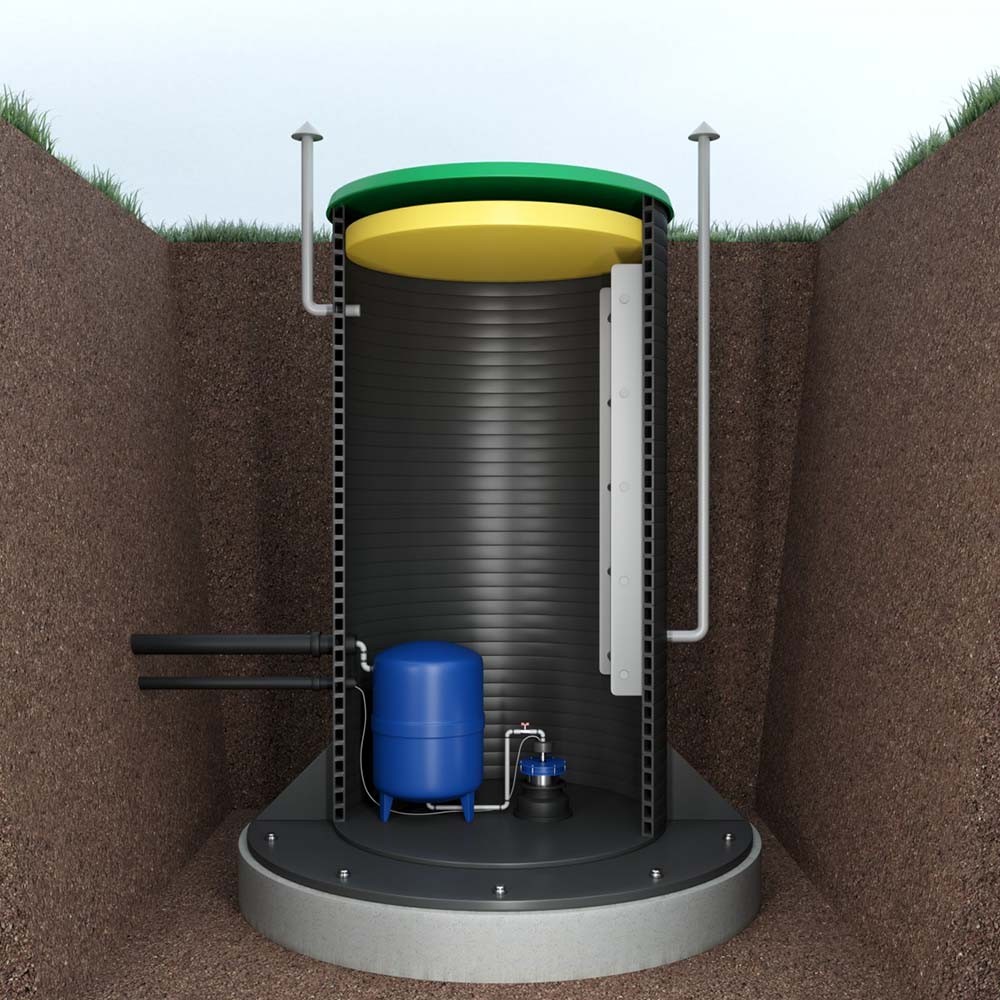

Подземный кессон

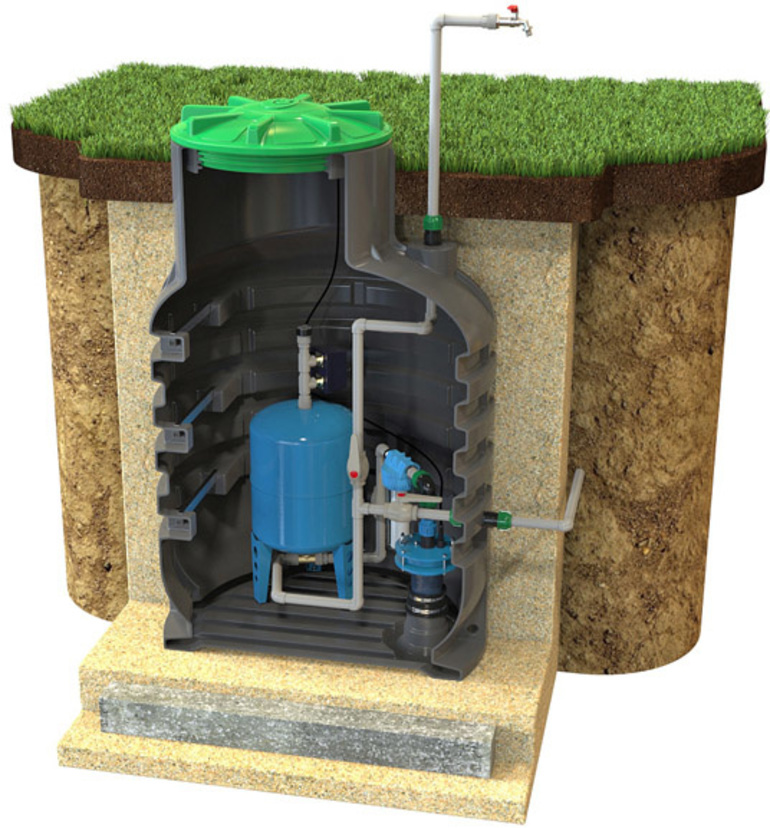

Пластиковый кессон

Это самый оптимальный вариант устройства скважины. Колодец углубляется ниже уровня промерзания грунта. На поверхности участка его практически не видно, если предусмотреть декоративное оформление крышки люка. К тому же шумов от работающей насосной станции слышно не будет совсем.

Можно смонтировать кессон своими руками из кирпича или монолитной бетонной заливки. Можно установить заводскую полимерную камеру. Второй вариант менее трудоемок и финансово затратен. Исключение составляет оставшийся от строительства дома объем кирпичных блоков. Тогда мастеру придется потратить силы на возведение кессона.

Этапы создания и обустройства скважины

Обустройство скважины своими руками проходит в несколько этапов, позволяющих добыть воду на участке. К ним относятся следующие действия.

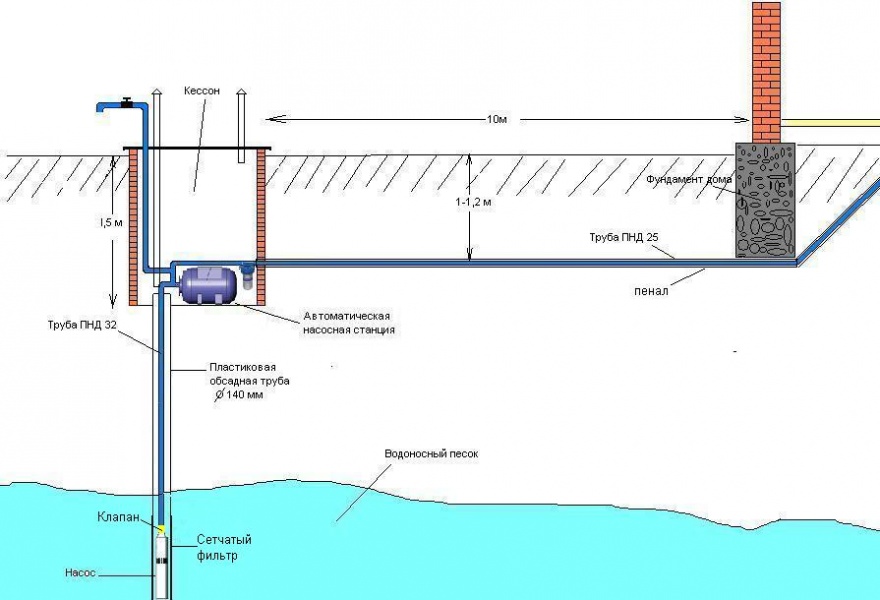

Схема обустройства скважины под воду

Подготовка

Первый этап – это подготовка, когда только планируется, как обустроить скважину и обозначается ее окончательный принцип работы, а также проводятся основные операции.

Разрабатывается котлован, дно которого выравнивается песком, до уровня воды проводится насос, что впоследствии соединятся с основной трубой, главным источником, дающим воду на участке.

На этом этапе используется страховочный трос, после чего все крепится к оголовку скважины вместе с созданием врезок; прокладывается окончательная траншея к дому для создания удобного водопровода на даче, где ведутся работы.

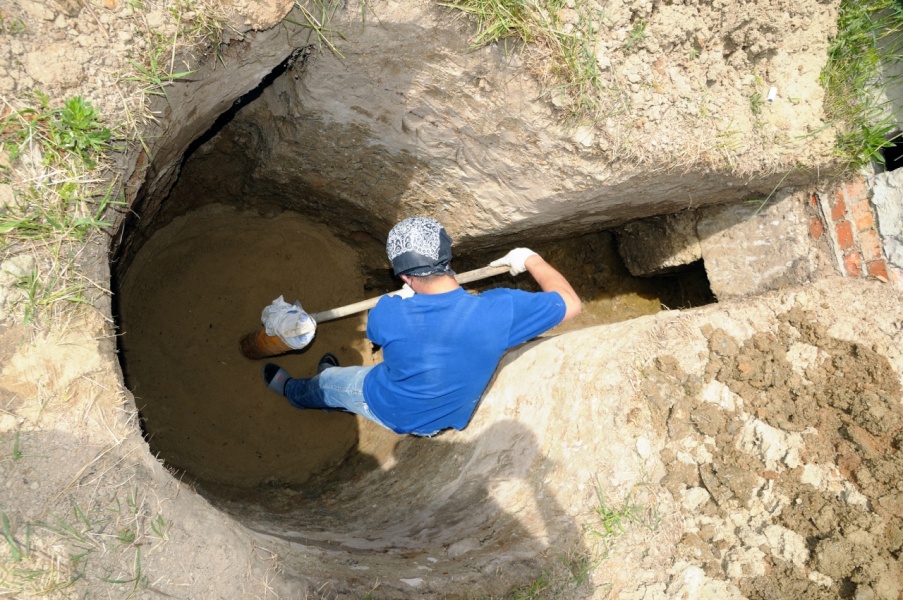

Роем котлован для скважины. Первый этап

Монтажные работы

Второй этап – это главные монтажные работы. В первую очередь устанавливается кессон, но, в случае, если создают скважину без кессона, этот этап несколько изменяется, вместо изолирующего воду кессона устанавливается дополнительный адаптер для обвода воды или же осуществляется так называемая “обвязка”, комплексное подключение его ко всей системе насоса для защиты его от воды; кстати, именно качественный адаптер представляет собой главную хитрость, позволяющую отказаться от кессона, все крепится герметично с использованием оголовка

Устанавливается гидроаккумулятор, дополняемый реле давления, после чего коммуникации по заранее подготовленной траншее подводятся непосредственно к даче, бане, сауне или любому другому строению, где необходим доступ воды. Качественная скважина может давать воду даже не на одной даче, а стать центральным водопроводом для нескольких соседних домов.

Монтажные работы. Второй этап

Давайте более подробно рассмотрим установку всего необходимого оборудования для скважины

Монтаж кессона

Перед тем как приступить к монтажу кессона следует предварительно подготовить яму. Разумеется, размеры ямы должны соответствовать габаритам купленной емкости. После того как вы погрузили кессон в яму, на уровне земли должна остаться только его крышка.

Если на месте будущей скважины присутствуют грунтовые воды, нужно предусмотреть дополнительное углубления, что бы в случае необходимости производить своевременную откачку.

Установка погружного насоса

Погружной насос является важнейшим элементом скважины и при его монтаже необходимо учитывать некоторые нюансы:

Перед тем как окончательно установить насос следует тщательно очистить скважину. Ее нужно прокачать таким образам, чтобы вода не давала осадок в виде песка и других мелких частиц.
Устанавливать насос специалисты рекомендуют так, чтобы он находился полностью под водой и при этом не касался дна

Минимальное расстояние погружного насоса от дна скважины должно превышать 1 метр.
Установить обратный клапан следует в метре от насоса на водоподъемной трубе.
С помощью специальной автоматики и датчика сухого хода можно обезопасить насос от работы без воды.
Важно, чтобы трос, благодаря которому насос крепится к крышке оголовка, был крепок и защищен от коррозии.

Монтаж гидроаккумулятора

Если вы хотите обеспечить ваш участок бесперебойной подачей воды, то монтаж гидроаккумулятора обязателен. Этот тип оборудования можно установить как в помещении, так и в кессоне. Технология работы системы достаточно проста. После того как был включен насос, в пустой бак подается вода. Если вы включили кран, вода туда подается непосредственно из гидроаккумулятора, а не скважины.

Установку гидроаккумулятора нужно производить таким образом, чтобы в дальнейшем обеспечить к нему беспрепятственный доступ. Также следует предусмотреть обратный клапан и кран, для перекрывания и слива воды.

Защита скважины от атмосферных воздействий

Открытый источник водозабора подвергается воздействию мороза, дождя и талой воды, что грозит сбоями в эксплуатации, поломками. Для защиты установки используют различные варианты конструкций.

Вариант 1: надземный домик-павильон

Надземный домик-павильон.

Сооружение в виде домика-павильона можно увидеть рядом с частными домами, чаще на промышленных водозаборных скважинах. Его основное назначение — предохранить от воздействия погодных условий. Помещение желательно возводить из кирпича, бетона, бревен. Кроме этого, используют сэндвич-панели, пеноблоки. Проводят утепление теплоизоляторами, дополнительно желательно заглубить постройку, чтобы снизить теплопотери. Насколько опускать сооружение в землю, зависит от климатических условий, в некоторых регионах возведение такого защитного сооружения нецелесообразно.

Вариант 2: размещение источника внутри здания

Здание возводится над источником воды после бурения скважины. В качестве места для обустройства можно использовать подвал, хозяйственное помещение, теплицу, гараж.

Преимущества способа заключаются в том, что оборудование укрыто от холода и влаги, защищено от воров. Монтировать и обслуживать устройства внутри здания просто и удобно. Помех для жильцов не создается: звук работающего насоса через закрытую дверь не слышен.

Вариант 3: подземный колодец-кессон

Для изготовления защитных сооружений используются различные материалы:

Пластик. Такой кессон — круглая или прямоугольная конструкция, которая отличается долговечностью, герметичностью и неплохой теплоизоляцией. Изделие удобно для монтажа благодаря небольшому весу, но это качество создает трудности при высоком уровне грунтовых вод. Чтобы контейнер не всплыл, его фиксируют на предварительно сооруженном бетонном основании.
Металл. Металлические кессоны чаще делают своими руками из стали толщиной 4 мм. Листы сваривают, после чего обрабатывают со всех сторон антикоррозионным препаратом, окрашивают.
Железобетонные кольца. Их монтаж сопряжен с трудностями из-за большого веса. Сильное давление на почву приводит к перекосам и проседанию конструкции. Достоинство — долговечность.
Кирпич. Кирпичные сооружение требуют надежной гидроизоляции. Подойдет только хорошо обожженный красный кирпич.

Подземный колодец-кессон.

Кессоны всех видов монтируются одинаково. Инструкция по установке пластиковых конструкций:

Копают котлован, размеры которого больше защитного устройства на 30 см по всем сторонам. Глубина ямы должна быть такой, чтобы горловина возвышалась над землей не менее чем на 10 см. Если существует угроза выталкивания конструкции грунтовыми водами, дно бетонируют.
Готовят кессон, в нижней части которого вырезают отверстие под скважины, а в боковой — для патрубка водопровода. Если в емкости планируется разместить гидроаккумулятор, отверстие в дне смещают в сторону, чтобы хватило места и было удобно обслуживать оборудование.
Опускают конструкцию на дно, нанизывая на трубу. Обрезают обсадную трубу, заводят магистральную, места соединений герметизируют.

Типы скважин для частного водопровода

Процесс устройства скважины для воды в частном доме потребует определенных навыков. Система водоснабжения должна получиться надежной и качественной.

Для его сооружения нужны:

время;
усилие;
деньги.

Для того чтобы добиться результата, когда вода из скважины начнет поступать в дом, предварительно много что надо сделать. Существует несколько видов скважин.

Артезианская или известняковая

Водоснабжение частного дома можно организовать из артезианской скважины. Вода с ней берется из глубокого слоя известняка. Глубина может достигать 200 метров. За счет этого параметра подобный источник водоснабжения характеризуется высокой производительностью – 10 м3 в час. Обычно такую скважину на воду делают сразу для нескольких участков или небольшого поселка.

Артезианская или известняковая скважина

Процесс бурения и сооружения конструкции для частного дома – дорогое удовольствие. Кроме того, требуется лицензия на применение артезианских вод, поскольку этот водный источник принадлежит государству.

Скважина на песок

Вода качается из поверхности слоя, состоящего из песка. Глубина конструкции – 20-40 метров. Такая скважина подойдет для частных домовладельцев, поскольку у нее не очень высокая производительность – 1,5 м3 в час. Потребуется еще дополнительный фильтр для очистки воды от песка.

Абиссинская скважина

Представляет собой стальную трубу с наконечником и фильтром. Трубопровод из нержавеющего материала забивается в землю на глубину водоносного слоя, примерно на 10-15 метров. К концу трубы, выходящей наружу, присоединяется ручной насос. Такой вид скважины для частного дома встречается очень редко.

Элементы обустройства скважины

Чтобы обеспечить бесперебойную подачу воды из скважины в водораспределительную систему, её нужно поднять с определенной глубины и направить в трубопровод. При этом саму скважину и насосное оборудование необходимо защитить от грязи, морозов и других внешних воздействий, а воду при необходимости пропустить через фильтры, очищая от вредных примесей.
Что для этого нужно?

–>

Кессон или адаптер

В первую очередь следует определиться с выбором варианта обустройства скважины. Что это будет – кессон или адаптер – зависит от наличия отапливаемого технического помещения, в котором будет размещено оборудование скважины под воду.Это может быть как отдельно стоящий хозяйственный блок, так и помещение в доме – котельная или технический подвальный этаж:

Кессон – это водонепроницаемая емкость из пластика, металла или железобетона, заглубляемая в грунт над скважиной ниже уровня его промерзания. В ней рядом с выходящей из дна кессона эксплуатационной колонной размещают фильтры очистки, гидроаккумулятор, манометры и прочее оборудование.Доступ в кессон осуществляется через люк на поверхности земли. Его глубина обычно составляет 1,8-2 метра, а диаметр или ширина 1-1,5 метра.

Скважинный кессон монтируется, когда нет возможности разместить оборудование в доме

Адаптер служит для подсоединения водопроводной магистрали к эксплуатационной колонне скважины. Он врезается в неё на глубине 1,8-2 метра, то есть ниже уровня промерзания грунта, а от него в дом ведется трубопровод в теплоизоляции.
В этом случае все оборудование устанавливается в техническом помещении дома. Электрический кабель выводится из дома и подается в скважину к погружному насосу через крышку в её верхней части.

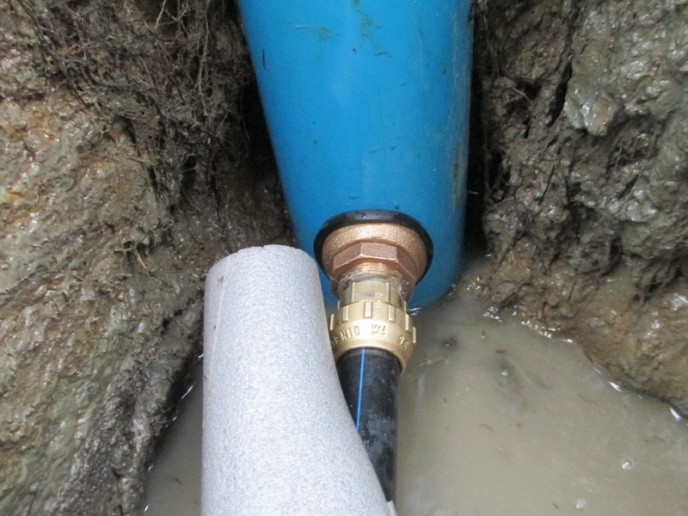

Оборудование скважины адаптером

Несмотря на то, что цена скважины с кессоном обычно бывает выше, многие потребителя воды даже при наличии подходящего помещения в доме принимают решение в его пользу. Это объясняется тем, что водоподъемное и перекачивающее оборудование работает далеко не бесшумно, что создает дискомфорт для обитателей дома.

Насос и гидроаккумулятор

Основной механизм, без которого невозможно получить воду из скважины – это насос.Он может быть поверхностным, если глубина водозабора небольшая, но чаще используются погружные агрегаты, параметры которых зависят от таких данных, как:

Глубина и диаметр эксплуатационной колонны скважины;
Пиковый расход воды при всех открытых водоразборных точках;
Протяженность труб водопровода и т.д.

Для поддержания давления и защиты системы от гидравлических ударов, возникающих при его резком изменении, используют гидроаккумуляторы для скважин. Это накопительные баки для воды, которые к тому же обеспечивают её запас в случае недостаточного дебита скважины.
Их объем может быть разным – от очень небольшого (10 литров) до значительного (несколько сот литров).

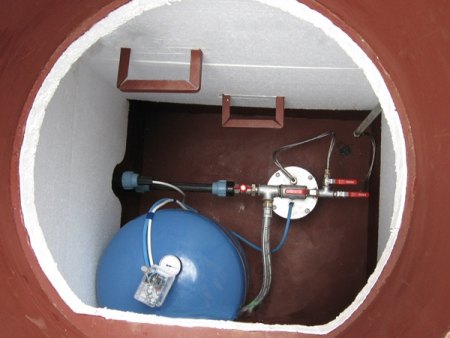

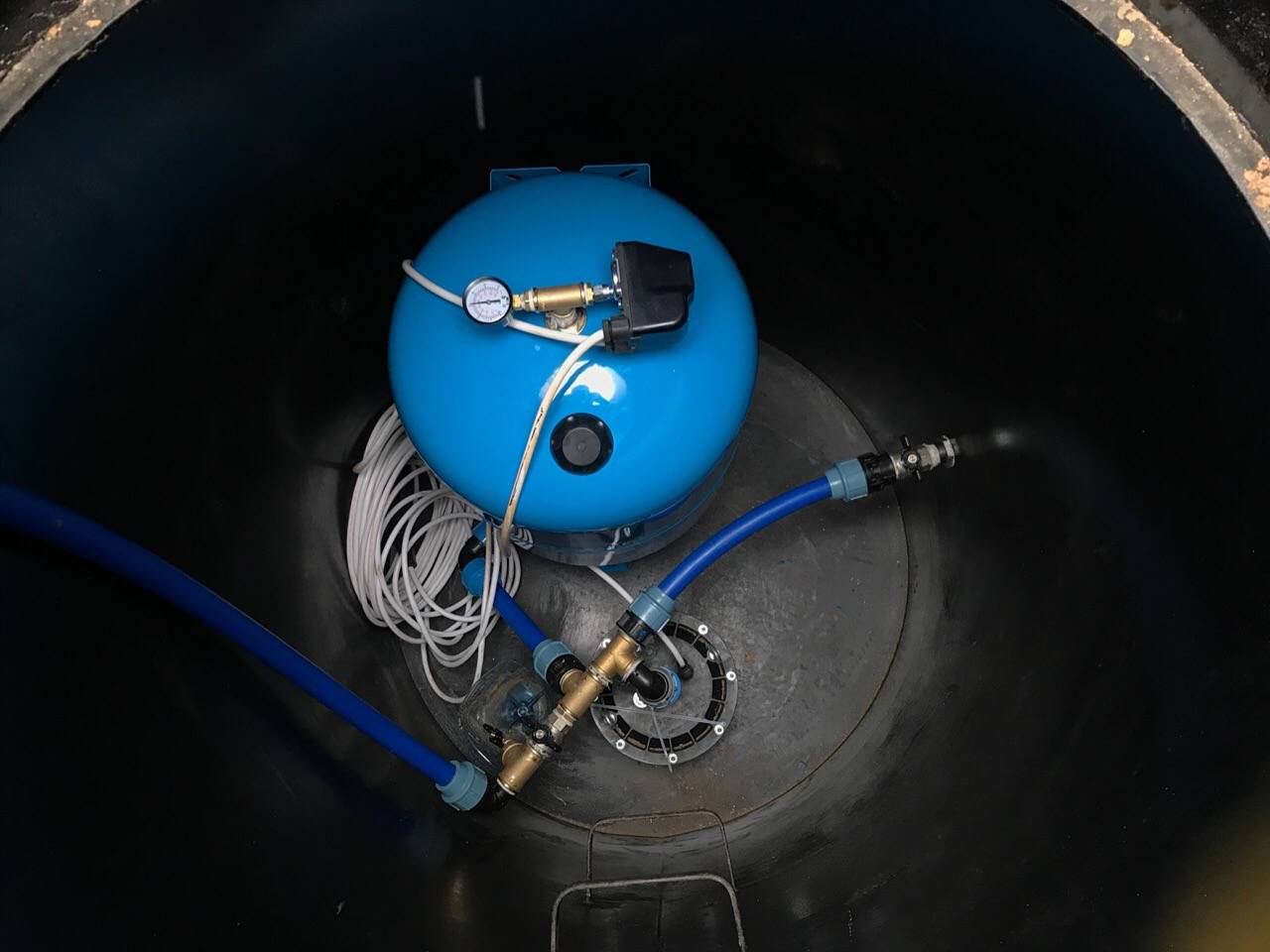

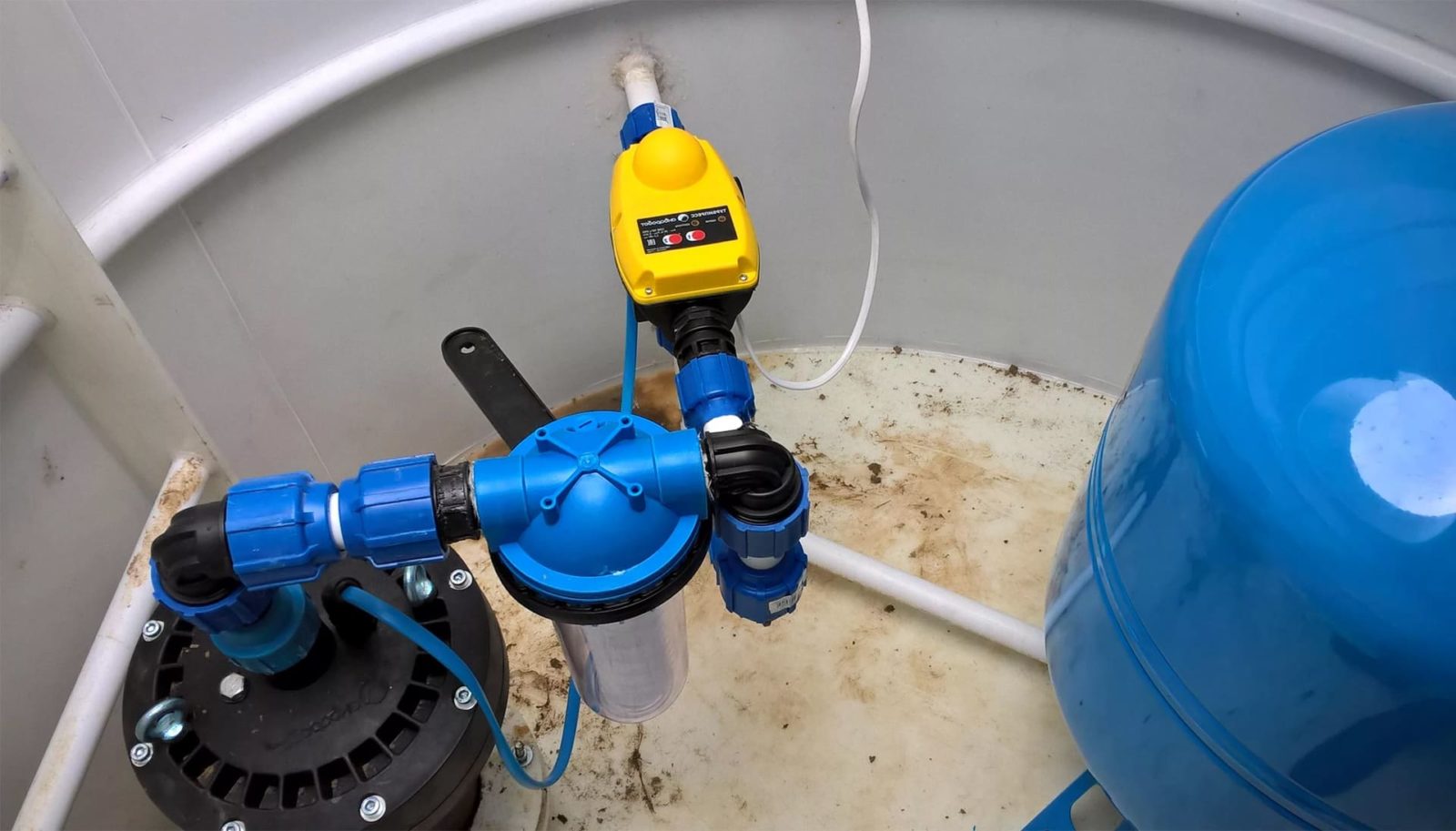

Гидроаккумулятор на фото установлен в кессоне

Помимо насоса и гидроаккумулятора оборудование скважин на воду включает в себя реле давления, манометр, обратный клапан, аварийный сливной кран и другие элементы.

Схема водоснабжения с размещением оборудования в техническом помещении

Скважинный оголовок

Оголовок – это герметичная крышка для скважины, снабженная комплектующими, предназначенными для подвешивания погружного насоса, его подключения к электрической сети, а также для вывода водопроводных труб. Он предохраняет водозабор от попадания в него талых и поверхностных вод, грязи, пыли, упрощает монтаж оборудования и эксплуатацию скважины.

Пластиковый оголовок

Как правильно оборудовать скважину на воду
