Схема обвязки газового котла: Обзор и инструкция

Выбор котла

Мощность

То, что мощность котла должна быть достаточной, очевидно. Но она не должна быть избыточной, особенно, если теплообменник чугунный. От капель конденсата из газохода раскаленный чугун растрескивается. Есть и другой опасный эффект: температура точки росы отходящих газов примерно 56 градусов цельсия. Если температура воды в обратке отопления окажется ниже, в камере сгорания может образовываться кислотный конденсат. Какое это имеет отношение к избытку мощности? Слишком мощный котел быстро прогреет систему и уйдет в дежурный режим до ее остывания. Тепловая инерция мощного теплообменника велика, и, пока он опять прогреется, может выпасть кислотная роса.

При правильно подобранной мощности котла температура в камере сгорания будет 80-90 градусов. Допустимая разбежка по мощности достаточно велика, но, если в средних размеров частном доме поставить котел на 60 кВт, то кислотный дождь изнутри быстро выведет его из строя.

Требуемая мощность котла для конкретного помещения определяется теплотехническим расчетом. Жильцам многоэтажек проще: данные есть в ДЭЗе, бюро техинвентаризации или у владельца. В любом случае можно воспользоваться ориентировочными данными, высчитав для себя промежуточное значение. Значения максимальной мощности даны для случаев минимальной наружной температуры в –25/-40 градусов:

1. Однокомнатная квартира на средних этажах – 8/14 кВт.
2. Угловая квартира 60 кв.м. общей площади на верхнем этаже блочной хрущевки – 20/28 кВт.
3. Частный дом 100 кв.м общих – 24/38 кВт.

Бойлер

Назначение бойлера – накопление горячей воды для бытовых нужд. Если посмотреть инструкцию на котел, то мощность там будет указана через дробь, к примеру – 10/22 кВт. Первая цифра – отопительная мощность для средних условий; она на 80% определяет расход газа. Вторая мощность, максимальная – для быстрого нагрева бытовой воды.

Если бойлер опорожняется, котел на время перестает греть отопление (оно не успеет остыть) и на максимуме греет бытовую воду. Расход газа при этом, разумеется, максимальный. Если же воду из бойлера брать понемногу, то и подогреваться он будет на рабочем режиме, без форс-мажора. Исходя из этого, о возможностях бойлера можно судить по его емкости:

• 2-10 л – вымыть руки и помыть посуду.
• 30-50 л – принять на скорую руку душ.
• 100 л – основательно помыться под душем.
• 150 л и более – можно принимать ванну и подключить к ГВС стиральную машину.

Особенности

Если отопительный аппарат можно уподобить сердцу нагревательной системы, то обвязка котла – это сосуды и периферические органы.

При использовании такой системы осуществляются следующие действия:

• обеспечивается нормальная температура в отопительных контурах;
• сбрасывается содержащийся в магистрали воздух;
• поддерживается нормальный запас теплоносителя;
• отслеживается равномерность прогрева отопительных приборов;
• поддерживается подключение различных отопительных контуров и настройка их на ту или иную температуру;
• повышение эффективности распределения получающегося тепла.

Какие существуют способы защиты отопительной техники от перегрева

Компании – производители стараются в целях повышения потребительской привлекательности своих товаров, вносить в технический паспорт котельного оборудования любые гарантии его безопасности. О средствах защиты отопительного котла от закипания, непосвященный потребитель не имеет малейшего представления.

Существуют на данный момент следующие способы обеспечения защиты твердотопливных агрегатов, используемых для автономных систем отопления. Действенность каждого способа объясняется условиями эксплуатации котельной техники, и конструкционными особенностями агрегатов.

В большинстве случаев в техпаспорте на отопительный прибор производители рекомендуют использовать для охлаждения водопроводную воду. В ряде случаев отопительные котлы на твердом топливе оснащаются встроенными дополнительными теплообменниками. Встречаются модели котлов с выносными теплообменниками. Для предотвращения перегрева используется клапаном безопасности. Предохранительный клапан рассчитан только на сброс чрезмерного давления в системе, тогда как клапан безопасности при перегреве котла открывает доступ водопроводной воды.

Превышение температуры теплоносителя отметки в 100 0С создает избыточное давление, открывающее клапан. Под действием водопроводной воды, которая подается под давлением в 2-5 бар, горячая вода из контура вытесняется холодной.

Первый аспект, который вызывает спорные моменты по поводу охлаждения водопроводной водой – отсутствие электричества, обеспечивающего работу насоса. Расширительная емкость не располагает достаточным объемом воды, достаточной для охлаждения котла.

Второй аспект, который отметает этот способ охлаждения, связан с использованием в качестве теплоносителя антифриза. При возникновении внештатной ситуации в канализацию вместе с поступающей холодной водой уйдет до 150 литров антифриза. Стоит ли этого такой способ защиты?

Наличие ИБП позволит сохранить в критической ситуации работу циркулирующего насоса, с помощью которого теплоноситель равномерно будет расходиться по трубопроводу, не успевая перегреваться. До тех пор пока хватит емкости аккумулятора, источник бесперебойной подачи питания гарантирует работу насоса. За это время котел не должен успеть нагреться до критических параметров, сработает автоматика, запускающая воду по запасному, аварийному контуру.

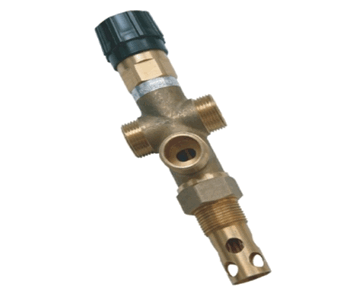

Другим способом выхода из критической ситуации станет установка аварийной схемы в обвязку твердотопливного агрегата. Отключение насоса может дублироваться работой запасного контура с естественной циркуляцией теплоносителя. Роль аварийного контура не в обеспечении обогрева жилых помещений, а только в возможности снять избыточную тепловую энергию при аварийной ситуации.

Такая схема организации защиты нагревательного агрегата от перегрева надежна, проста и удобна в эксплуатации. Особых средств на ее оборудование и установку от вас не потребуется. Единственными условиями для работы такой защиты являются:

• наличие расширительного бака или накопительной емкости в системе;
• использование обратного клапана только лепесткового типа;
• трубы второго контура должны быть большего диаметра, чем обычный отопительный контур.

Распространённые ошибки во время обвязки газового котла

Большой котёл нагревает воду быстрее, а значит, потребляет больше топлива. Это также стоит иметь в виду при покупке и подключении газового оборудования

Особое внимание уделите контролю над уровнем давления в расширительном баке. Неправильно подобранный размер бака также может негативно отразится на работе всей системы в целом. Схема обвязки двухконтурного котла — дело непростое

Оптимальным решением станет обращение в специализированную газовую службу, сотрудники которой быстро подключат установку к системе газоснабжения

Схема обвязки двухконтурного котла — дело непростое. Оптимальным решением станет обращение в специализированную газовую службу, сотрудники которой быстро подключат установку к системе газоснабжения.

Все больше собственников не только частных домов, но и городских квартир, не желая зависеть от коммунальных структур, монтируют в своих жилищах автономные системы обогрева, «сердцем» которых является котел – генератор тепла. Но сам по себе он работать не может. Схема обвязки котла отопления – это совокупность всех вспомогательных приборов и труб, которые соединены по определенной схеме и представляют собой единый контур.

Для чего необходима

• Обеспечение циркуляции жидкости по системе и передача тепловой энергии в помещения, в которых установлены отопительные приборы – радиаторы.
• Предохранение котла от перегрева, а также защита жилища от проникновения в него природного или угарного газов в случае возникновения нештатных ситуаций. Например, пропадание пламени горелки, протечка воды и тому подобное.
• Поддержание давления в системе на требуемом уровне (расширительный бак).
• Правильно смонтированная схема подключения газового котла (обвязка) позволяет ему устойчиво работать в оптимальном режиме, что значительно сокращает расход топлива и дает экономию на отоплении.

Основные элементы схемы

• Генератор тепла – котел.
• Мембранный (расширительный) бак – экспансомат.
• Регулятор давления.
• Трубная магистраль.
• Запорная арматура (краны, клапана).
• Фильтр грубой очистки – «грязевик».
• Соединительные (фитинги) и крепежные элементы.

В зависимости от вида выбранного контура отопления (и котла) в ней могут быть и другие составные части.

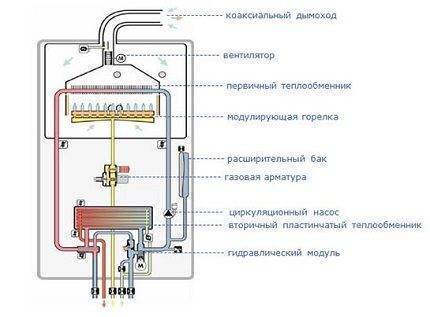

Схема обвязки двухконтурного отопительного котла, как и одноконтурного, зависит от многих факторов. Это и возможности самого агрегата (в том числе, и его комплектация), и условия эксплуатации, и особенности устройства системы. Но имеются и различия, которые определяются принципом движения теплоносителя. Так как в частных жилищах используются котлы, обеспечивающие и теплом, и горячей водой, рассмотрим пример классической обвязки именно двухконтурного прибора с принудительной циркуляцией теплоносителя.

Контур отопления

Вода, нагретая в теплообменнике до нужной температуры, с выхода котла «уходит» по трубам к радиаторам, которым и передает тепловую энергию. Охлажденная жидкость возвращается обратно на вход генератора тепла. Ее движением управляет циркуляционный насос, которым оснащен практически каждый агрегат.

Между последним в цепочке радиатором и котлом устанавливается расширительный бак для компенсации возможных перепадов давления. Здесь же – «грязевик», предохраняющий теплообменник от мелких фракций, которые могут попасть в теплоноситель из батарей и труб (частички ржавчины и отложений солей).

Врезка трубы для подачи холодной воды (подпитка) делается на участке между котлом и первым радиатором. Если ее обустроить на «обратке», то это может вызвать деформацию теплообменника из-за разности температур его и «подпиточной» жидкости.

Контур ГВС

Работает, как и при пользовании газовой колонкой. На вход ГВС котла подается холодная вода из водопровода, а с выхода нагретая идет по трубам к точкам водоразбора.

Схема обвязки настенных котлов аналогична.

Существует и ряд других ее видов.

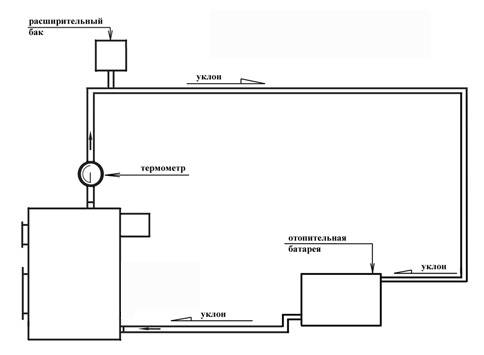

Гравитационная

В ней отсутствует водяной насос, а циркуляция жидкости происходит за счет разности температур на входе и выходе контура. Такие системы не зависят от электроснабжения. Мембранный бак открытого типа (ставится в самой верхней части трассы).

С первично-вторичными кольцами

В принципе, это аналог уже упоминавшейся гребенки (коллектора). Используется такая схема, если необходимо обогреть большое количество комнат и подсоединить систему «теплые полы».

Есть и другие, которые для частных домов не применяются. Кроме того, в перечисленных могут быть и некоторые дополнения. Например, смеситель с сервоприводом.

Статьи

Газовый прибор в частном доме: требования и основные этапы установки

Для грамотного монтажа агрегата предварительно нужно изучить нормативную документацию и правила выполнения этих работ. В них говорится об особенностях установки газовых приборов для устройства отопительной системы.

Какого вида котел не пришлось бы устанавливать, обязательно нужно выполнить требования определенных норм и правил, таких как:

• СНиП 41-01-2003 об отоплении, вентиляции и кондиционировании.
• СНиП 42-01-2002 о газораспределительной системе.
• СНиП 21-01-97 о пожарной безопасности.
• СНиП 2.04.08-87 об устройстве котельных.

Положения СНиП содержат всю необходимую информацию для монтажа и запуска газового котлаИсточник optolov.ru

Применительно этим условиям, для установки газового котла в доме, нужно сначала получить нормативный акт, который дает разрешение на проведение работ по подключению газовых приборов. А для приобретения ТУ необходимо в местной газовой службе подать заявление, на которое в течение месяца должен быть дан ответ.

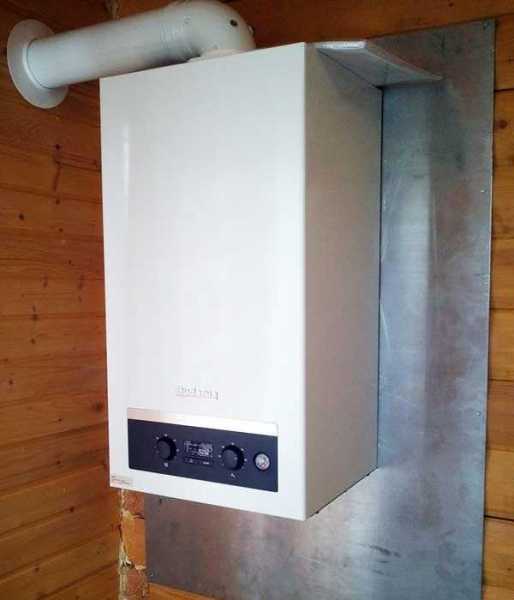

Монтаж котла

После разработки проектной документации и получения акта с разрешением на монтаж газового котла, производится его установка, которая проводится в несколько этапов:

1. Подготовка прочного основания. На пол заливается стяжка из бетона, или кладется лист металла. Устанавливать котел нужно строго параллельно полу.
2. Подключение дымохода и проверка тяги.
3. Присоединение труб отопительной системы. При этом должен быть установлен фильтр тонкой очистки, который обычно размещают в обратный трубопровод перед котлом. А по обе стороны фильтрующего элемента ставят краны с шаровым запором.
4. При установке двухконтурного газового котла в частном доме необходимо подсоединить его к водопроводу. Врезку подающей трубы желательно производить сверху, а выходящей магистрали – внизу.
5. Подключение к газопроводу. Это может делать только специалист газовой службы.

Видео описание

Наглядно установка газового котла показана в видеоролике:

Правила эксплуатации

Для безопасного использования газа должна быть соблюдена схема подключения газового котла в частном доме. К тому же должны выполняться следующие условия:

1. За пуск в работу котла только при нормальной влажности.
2. Контроль технического состояния специалистами газовой службы не реже одного раза в год.
3. Установка фильтра тонкой очистки на обратном трубопроводе отопительной системы.
4. Естественная или искусственная вентиляция в котельной.
5. Соответствие тяги в трубе дымохода требованиям (10-20 м/сек).

В случае утечки своевременно сообщать в аварийную газовую службу.

Видео описание

Про особенности эксплуатации газовых котлов смотрите в видеоролике:

Техобслуживание

Профилактические мероприятия по регламентному осмотру газовых котлов предусматривают следующие виды работ:

• Проверка кранов наружного и внутреннего газопровода (разборка, нанесение смазки).
• Обследование терморегуляторов на напольных котлах.
• Промывка или замена фильтрующих элементов.
• Ревизия форсунок, проверка плотности прилегания дверцы, работы запальника на приборах напольного типа.
• Контроль тяги в дымоходе.
• Проверка в зимнее время наледи у коаксиальной трубы настенных котлов.

Все комплектующие детали, подвергшиеся износу в процессе эксплуатации, подлежат замене.

Грамотный профилактический осмотр позволит не только повысить ресурс эксплуатируемого оборудования, но и уменьшит потребление газа.

Ремонт и обслуживание газового оборудованияИсточник sanmaster62.ru

На первый взгляд не самая сложная установка газовых котлов в частном доме, требования к соблюдению норм и техники безопасности предъявляет высокие. Монтаж отопительной системы с газовым котлом, требует знания соответствующих норм и правил, а финальную проверку и подключение должны проводить исключительно специалисты газовой службы. Доверяйте профессионалам и тогда газовый котел будет служить вам верой и правдой, и обеспечит тепло и уют в вашем доме.

Правила обвязки газового агрегата

Прежде чем начинать приобретать оборудование нужно получить Технические условия и разрешения на подключение к газопроводу. Газовая служба определяет, возможна ли в принципе установка газового котла, а также параметры газа в точке врезки. Далее владельцы выполняют проект теплоснабжения с привлечением специализированной организации, в котором будет в обязательном порядке указана схема обвязки. Данный проект согласовывается с газовой службой. Обычно на это уходит от 2-х недель до 3-х месяцев, только после этого можно покупать газовое оборудование.

Основные правила:

1. Перед тем, как начинать выполнять обвязку газового котла для отопления, его устанавливают в помещении, которое должно иметь минимальные параметры: площадь не менее 4м, высота – 2,5 м, а ширина дверного проема не менее – 0,8 м.
2. В помещение должна быть естественная вентиляция и окна, размеры которых зависят от площади: 0,3 м2 окна на 10 м2.
3. Все газопроводы должны быть стального изготовления.
4. Дымоходная труба должна иметь диаметр, в зависимости от мощности котла: 30 кВт – 13 см, 40 кВт – 17 см, но при этом она не должна быть меньшей, чем выходной дымовой патрубок из котла.
5. Наружная часть дымохода, должна быть выше крыши не менее чем на 50 см.
6. В помещении котельной устанавливают датчик по загазованности и клапан-отсекатель газа.
7. Оборудование котла должно быть надежно заземлено.
8. Система подачи электроэнергии оборудуется токовой защитой и теплоизоляцией.
9. Обвязка элементов рабочей схемы выполняется с применением трубопроводов, которые могут быть из оцинкованной стали, чугуна, меди и пластика.
10. Участки труб на выходе из котла выполняются только металлическими, протяженностью не менее 1.0 м.

В последнее время наибольшую популярность получили металлопластиковые на пресс-фитингах и полипропиленовые трубы с алюминиевым армированием. Преимущество их бесспорно, и в части надежной быстрой сборки, и в части стоимостного показателя, кроме того такой трубопровод может выдержать давление до 25 бар и температуру среды до 95 С. Тем не менее варианты имеют и недостатки, которые надо учитывать, приступая к монтажу. Пресс-фитинги очень чувствительны к качеству сборки, при малейшем перекосе может произойти утечка воды, а полипропилен имеет высокий коэффициент удлинения при температуре свыше 50С.

Особенности обвязки газовых котлов полипропиленом:

1. Контуры отопления и ГВС выполняют: трубами PN 25 (2.5 атм, 95 С) и PN 20 (2.0 атм, 80 С).
2. Соединение труб и фитингов выполняют путем холодной или горячей сварки, для соединения с металлическими участками используют резьбовые соединения.
3. Во избежание разрушения полипропиленовых труб устанавливают компенсационные петли.
4. Многослойные трубы имеют внутреннее армирование для компенсации. Фольга уменьшает удлинение в 2 раза, а стекловолокно в 5 раз.
5. Перед сваркой удаляют фольгу с армированных трубопроводов.

Как происходит обвязка газового котла

Обвязка одноконтурного газового котла

Простая система обвязки газового котла с одним контуром составляется исходя из характеристик и требований отопительного агрегата. С подающей стороны монтируются обратный клапан и шаровой кран. На обратной и нагнетающей трубе монтируется насос, обеспечивающий циркуляцию жидкости и равномерное распределение теплоносителя по комнатам.

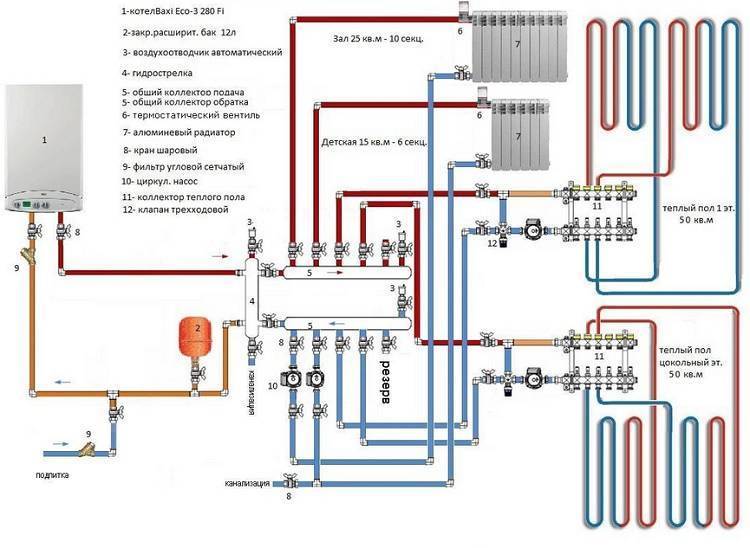

Пример обвязки котла для частного дома

Перед ним устанавливается сетчатый фильтр, который размещается отстойником вниз. Перед входом жидкости в котел специалисты рекомендуют установить фильтр тонкой очистки. Ближе к котлу должен располагаться расширительный бак закрытого типа. В нем присутствует мембрана, которая предоставляет возможность осуществлять сброс давления при температурном расширении жидкости. Из насоса теплоноситель движется по контуру на радиаторы.

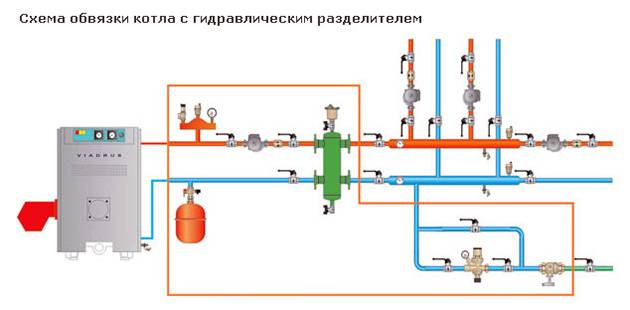

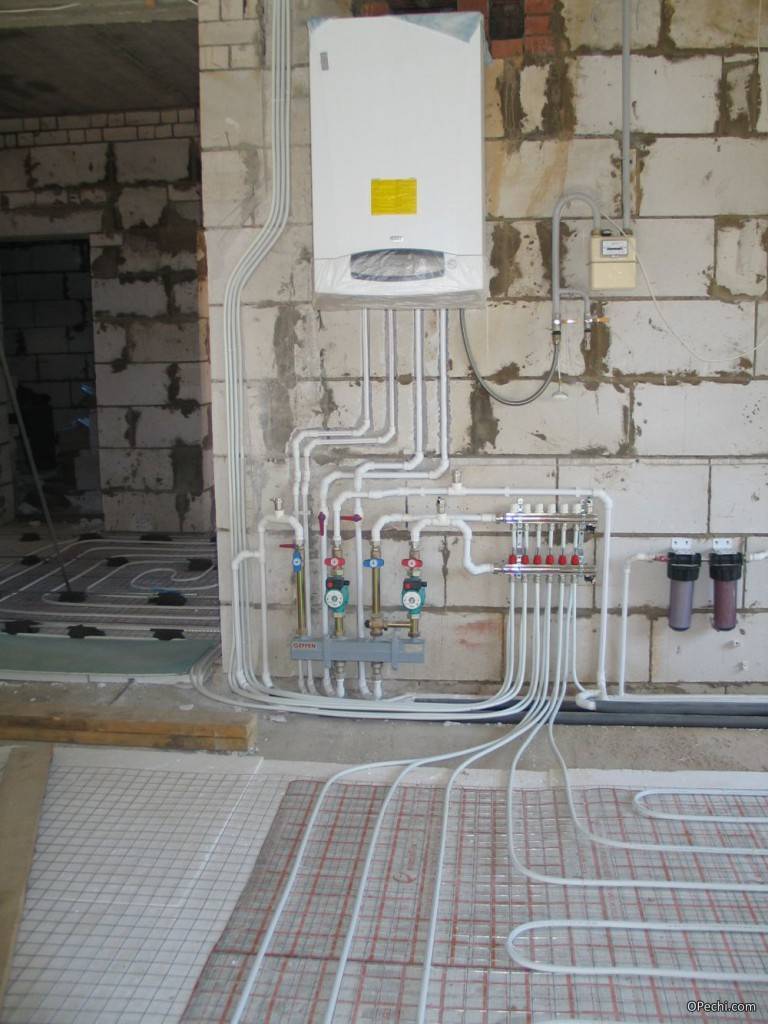

Более современной считается развязка через коллектор — специальный водосборник, от которого жидкость раздается по нескольким контурам. Коллектор располагается в специальном шкафу, из которого идет распределение теплоносителя по трубопроводам.

В схему обвязки газового котла входит предохранительный клапан. Когда теплоноситель закипает, из-за перегрева расширительный бак может просто не выдержать перепады давления и из-за этого произойдет сбой в работе, что чревато такими последствиями:

• разрывы трубопроводов и протечки соединений;
• разрушение труб и фитингов;
• взрыв емкости котла.

Предохранительный клапан монтируется максимально близко к котлу, потому что в нем происходит рост давления. На некоторых приборах устанавливаются группы безопасности, в состав которых входит клапан сброса, автоматический воздухоотводчик и манометр.

Приборы устанавливаются в водяной рубашке котла, но могут монтировать также и на трубопроводах. На агрегатах, работающих на газу и электричестве, такие устройства могут быть заменены на другие.

Способов, посредством которых можно осуществить подключение описанных элементов к котлу — большое количество, классифицируются они исходя из того, какая циркуляция теплоносителя в системе: естественная или принудительная.

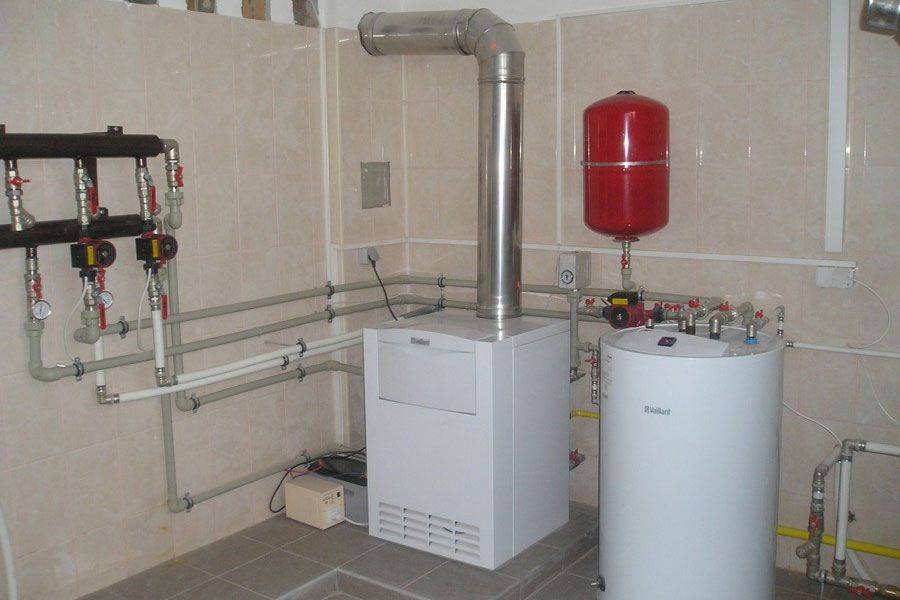

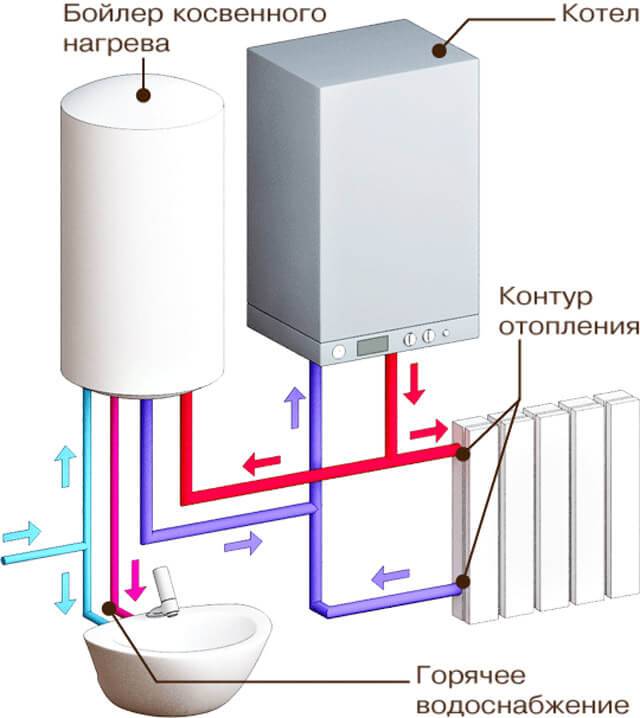

Обвязка газового котла с бойлером косвенного нагрева

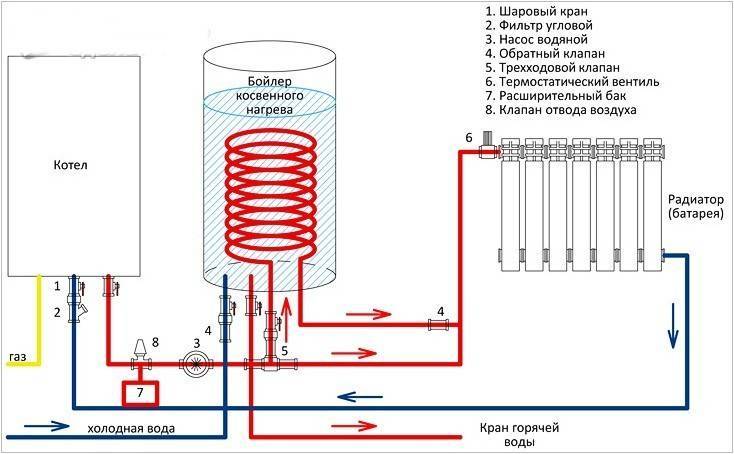

Для того, чтобы подсоединить бойлер косвенного нагрева к газовому котлу, его конструкцией предусмотрен температурный датчик, помещенный в бак.

Для того, чтобы бойлер функционировал вместе с отопительным агрегатом, который снабжен контуром горячей воды, применяется предохранительный клапан. При помощи его распределяется поток нагретого теплоносителя между основным контуром отопления и вспомогательным контуром горячего водоснабжения.

Управление трехходовым клапаном осуществляется по сигналам, которые поступают от термостата, вмонтированного в водонагреватель. Когда вода в бойлере охлаждается ниже заданной величины, термостат включает клапан, которые направляет поток теплоносителя из отопительного трубопровода в контур ГВС. Термостат осуществляет переключение клапана в первоначальное состояние при достижении температуры воды в баке выше указанного значения. При этом поток теплоносителя движется в отопительную магистраль. В теплое время года происходит перенаправление потока, а управление режимом горения котла. Когда температура воды в бойлере снижается, термостат при помощи трехходового клапана «зажигает» основную горелку устройства, а при ее повышении подача газа на горелку прекращается.

Подобная схема станет отличным вариантом для газовых котлов, которые снабжены циркуляционным насосом и автоматикой. В таких ситуациях управление клапаном может выполнять сам котел по команде, которую получает от терморегулятора водонагревателя.

Осуществляя подключение бойлера к одноконтурному котлу, используется схема с двумя циркуляционными насосами. Подобный способ подсоединения по сути может заменить и схему с трехходовым датчиком. Отличительной особенностью такого способа подключения является разделение потоков теплоносителя по разным трубопроводам с использованием насосов. Контур горячего водоснабжения также имеет более высокий приоритет перед отопительным контуром, однако он достигается благодаря четко выстроенному алгоритму включения.

Поочередное включение центробежных насосов происходит по сигналам термостата, который располагается в баке.

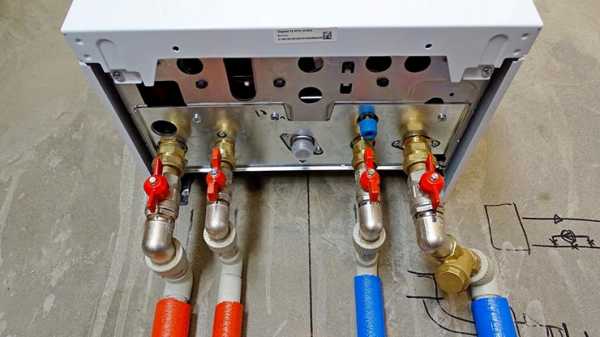

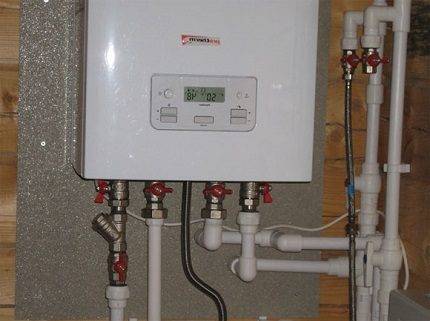

Схема обвязки напольного и настенного газового котла

При схеме установки системы газового котла используются следующие элементы:

• газовый котёл;
• фильтр на подаче холодной воды;
• расширительный бак;
• манометры;
• трубы;
• насосы.

Список этих элементов зависит от самого котла. Сколько контуров он имеет и какие функции уже учтены им. Сам газовый котёл является сердцем схемы отопительной системы, поэтому она подстраивается под котёл, а не наоборот. В некоторых случаях котёл можно заменить, но таким, чтобы подходил под уже заранее разработанную схему отопления.

Фильтр на обратке в системе отопления и подаче холодной воды используются для очистки воды, которая впервые поступает в систему. В воде центрального водоснабжения много грязи мусора, что не должно попасть в систему. Поэтому фильтры имеют место быть.

Расширительный бак держит воду в себе под давлением, чтобы та не разорвала в себе трубы. Большинство котлов уже снабжены расширительным баком, но исходя из объёмов отопления, требуется установка дополнительного бака с азотом.

Манометры показывают необходимое давление в трубах и постоянно проверять давление во всей системе отопления. За этими данными можно следить и на манометре, который расположен на самом котле. Для дополнительного удобства над фильтром устанавливаются дополнительные манометры.

Трубы на схеме подключения газового котла необходимо подбирать исходя из диаметра внутреннего сечения и потребностей самого котла. Если трубы будут меньшего размера, горячая вода приведет котёл к закипанию, а если наоборот слишком большого — дольше будет сливаться отработанная холодная вода из крана.

По умолчанию в котёл установлен насос, который может работать на нескольких скоростях, в зависимости от необходимой подачи воды в трубы и радиаторы. Если котёл ставится в большой дом, рекомендуется снабдить систему дополнительными насосами.

Обвязка газовых котлов полипропиленом

методом пайкисварки полипропилена

Следует избегать большого количества соединений, и не пренебрегать возможностью плавных переходов. Непременное условие — жесткое соединение у подводки газа с котлом. Рекомендуется металлическая труба и соединение с агрегатом посредством «американки» или сгона. Это главное условие при работе с газовыми котлами.

Подойдет прокладка из паронита. Использование пакли, фум-ленты и резиновых комплектующих запрещены. Они могут загореться, а резина сократит диаметральный проход трубы, что нарушит подачу газа. Такой трубопровод изначально претендует на долгую службу, способен выдерживать давление, превышающее 25 бар, и теплоноситель в 95 градусов.

Разновидности схем отопления частного дома

В самом простом варианте схемы котла обвязка вовсе отсутствует. В подавляющем большинстве случаев заводская комплектация котлов с электронным розжигом состоит из следующих элементов: насоса, расширительной емкости, автоматического воздушника и клапана (с настройкой давления 2,5 кгс/см2). Местом размещения всех узлов обвязки является корпус: как результат, комплекс трансформируется в мини-котельную.

В качестве дополнительных элементов систему можно оснастить:

• Фильтром. Место его установки – входной патрубок. В результате теплообменник получает защиту от загрязнения, при увеличении гидравлического сопротивления контура. Это приводит к снижению скорости движения теплоносителя, а сам насос переживает дополнительную нагрузку.
• Шаровыми кранами. Их монтируют на входных и выходных участках. Это дает возможность производить демонтаж теплообменника или котла, при сохранении отопительного контура.

4 Инструкция по монтажу

Зная принципы работы и преимущества всех систем отопления, можно определиться с порядком действий. Основные этапы следующие:

• выбор отопительной системы;
• приобретение отопительного котла и дополнительного оборудования;
• выполнение установки.

Для организации открытой системы достаточно термометра (чаще всего находится в комплекте с котельным оборудованием) и расширительной емкости, которую обычно делают самостоятельно.

В обязательном списке для закрытых отопительных систем находятся:

• защитный клапан сброса чрезмерного давления;
• расширительный бак;
• клапан сброса воздуха;
• насос;
• трубы;
• при двухтрубном отоплении — коллекторы.

Перед выбором требуемого оборудования необходимо нарисовать схему отопления и составить перечень необходимых элементов.

Схемы подключения

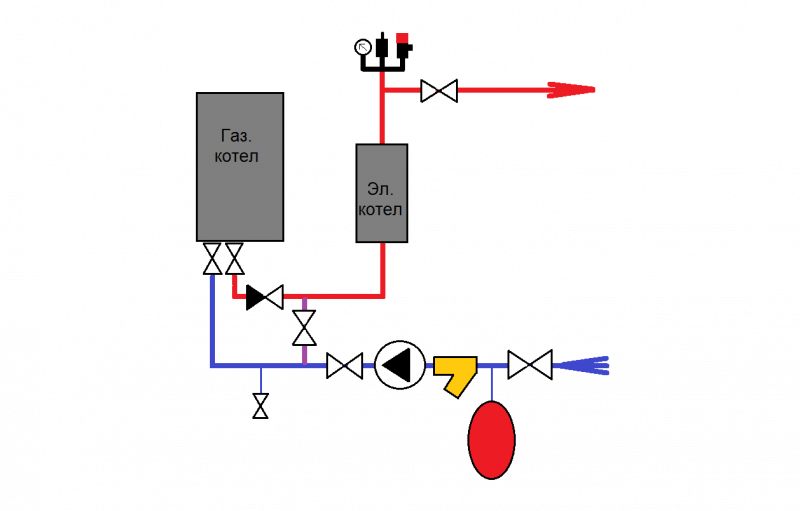

Обвязать два разнотипных котла в одной тепловой схеме очень ответственный этап. Любая даже незначительная ошибка, кроме неэффективности работы теплового оборудования, может создать аварийную ситуацию в доме.

Расчет двухкотловой схемы подключения нужно поручить проектной организации, чтобы они могли подобрать наиболее оптимальную пару агрегатов с параллельной или последовательной обвязкой и вариантами управления: автоматическим или ручным.

Котлы с автоматическим управлением

С точки зрения гидравлики эта схема не имеет больших отличий от ручного принципа управления, только в ней устанавливается 2 обратных клапана.

Это требуется с целью исключения “паразитных” или холостых потоков теплоносителя через котлоагрегат, который находится в резерве. Такую проблему также решают путем установки гидрострелки. Обратные клапаны устанавливают на обратной магистрали, направленные друг на друга.

Для данной системы также потребуется термостат, отключающий насос для принудительной циркуляции. Когда в котле выгорит уголь, не будет никакого смысла циркулировать вхолостую воду через остановленный аппарат, тем самым создавая сопротивление для работы второго устройства.

Схема подключения 2-х котлов с ручным управлением

В этом варианте для согласованности работы котлоагрегатов нужна только запорно-регулирующая арматура. Все оперативные переключения между агрегатами выполняются руками оператора путем открытия/закрытия 2-х вентилей на линии обратного теплоносителя. Для полного прекращения движения горячей воды потребуется отключить 4-е вентиля, соответственно по паре на подаче и обратке.

В подобных схемах предусматриваю расширительные бачки для компенсации теплового расширения воды при нагреве котла из холодного состояния. Не рекомендуется в целях экономии оставлять один бак, поскольку он может не справится с нагрузкой во время работы двух котлов.

Последовательное и параллельное включение

Эти две общепринятые схемы обвязки двух котлов, работающих в паре.

Последовательная, предполагает поочередное включение агрегатов без дополнительных линий и узлов. При этом первый по ходу движения воды агрегат нагревает ее, а второй — догревает до нужной температуры.

Последовательная схема

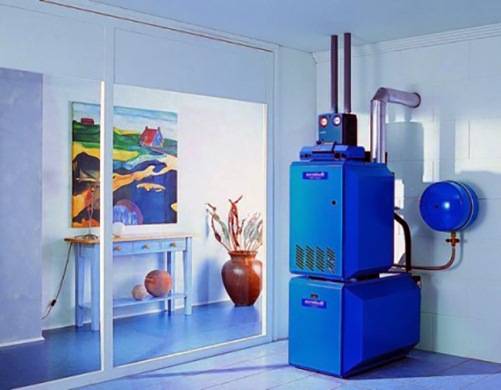

Первый вариант применяется для небольших источников нагрева. На практике  он встречается довольно редко и считается непрактичным, поскольку нельзя снять для ремонтных операций один агрегат, не нарушив работоспособность другого.

Такая схема будет неработоспособной при неисправности даже одного агрегата. Сегодня эта схема частично модернизирована за счет установки байпасных линий и дополнительной запорно-регулировочной арматуры.

Параллельное включение в единой обвязке разнотипных котлоагрегатов считается преимущественным и допускает установку гидрострелки и автоматического блока управления.

Параллельное подключение

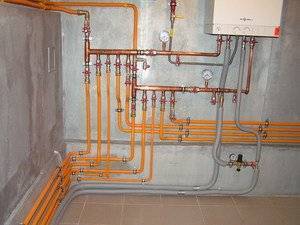

Как лучше подключить газовый котел — выбор схемы

Существует несколько схем подключения котла: подключение может включать в себя также контур ГВС для нагрева горячей воды. В самом простом варианте установки газового отопительного котла применяют тупиковую схему. Такая схема подключения напольного газового котла подойдет и для настенных моделей, предусматривая коммутацию нагревательных приборов между разливами. Недостатком данного варианта является неравномерность температурного режима на разных участках контура: ближние радиаторы будут всегда горячее дальних из-за прохождения по ним основного объема теплоносителя. Проблему можно решить балансировкой (дросселированием) подводок ближних к котлу батарей.

В принципиальной схеме подключения двухконтурного газового котла приготовление ГВС происходит в отдельном теплообменнике. В целом ГВС реализуется очень просто: холодную воду подают внутрь теплообменника.

Схема, как правильно подключить газовый котел двухконтурного типа, на порядок интереснее:

• Циркуляция внутри малого контура обеспечивается встроенным в котел насосом, замыкающим теплообменник и гидрострелку.
• За гидрострелкой располагают коллекторную разводку для 6 автономных контуров: 2 – для стандартных секционных радиаторов, и 4 – для системы теплого пола. Каждая пара гребенок теплого пола в состоянии обеспечить по 2 контура.
• Обязательно нужно синхронизировать контуры с разным температурным режимом. Для этого используется передвижение теплоносителя по трубкам водяного теплого пола.
• Подключение газовой системы отопления возможно только после получения соответствующего разрешения.

Для организации ГВС частного дома нередко используется отдельный нагреватель, так как подключить одноконтурный газовый котел намного легче. Приготовление горячей воды здесь происходит в бойлере косвенного нагрева, с дальнейшей частичной передачей энергии от теплоносителя на теплообменник. Для возможности организации системы теплых полов здесь предусмотрена схема подключения одноконтурного газового котла с трехходовым клапаном и рециркуляцией. В летнее время подача воды осуществляется только через бойлер и котел.

После остановки нагревателя, циркуляция воды между тепловым аккумулятором и радиаторами отопления продолжается. Регулировка температуры батарей здесь также обеспечивается трехходовым краном и термостатом. Для этих целей определенный объем воды или антифриза с обратки запускают на повторную циркуляцию.

Итоги

В качестве вывода можно сказать, что схема подключения газового котла в частном доме во многом зависит от способа циркуляции теплоносителя внутри системы отопления. Самые простые в плане организации — одноконтурные гравитационные схемы, где теплоноситель перемещается самотеком благодаря созданию необходимого уклона труб. Однако более эффективными считаются принудительные системы, в составе которых есть циркуляционный насос: он обеспечивает более интенсивное перемещение нагретого теплоносителя по трубам. Наличие избыточного внутреннего давления в закрытых контурах предусматривает обязательное применение дополнительных регулирующих приборов и предохранительных клапанов.
