Выбор наиболее оптимальной схемы
Выбирают ту или иную схему организации вентилирования в зависимости от многих факторов:
- тип и размеры строения;
- используемые материалы;
- наличие различных элементов — пластиковых или деревянных окон и так далее;
- предпочтения домовладельцев;
- финансовые возможности.
Со своей стороны, специалисты на практике уже давно определились со своими предпочтениями и считают наиболее оптимальной схемой приточно-вытяжную, которая бывает с естественной или принудительной тягой.
1. Варианты с естественным воздухообменом
Выше мы уже говорили об особенностях организации модели с естественным обменом воздуха, использующей специальные вентиляционные каналы. Вытяжные системы монтируются обыкновенно в санузлах и других вспомогательных помещениях, а приточные — в жилых.
Этот вариант достаточно распространен, поскольку свежий воздух идет туда, где он нужен. Хотя сегодня схема представляется несколько устаревшей и далеко не всегда эффективной, а потому используется все реже.
2. Приточно-вытяжные системы принудительного типа
Обеспечивают наивысший комфорт для жильцов из-за своей высокой эффективности. Здесь используются вентиляторы на приток и вытяжку. Можно использовать приточно-вытяжную установку. В корпусе ПВУ находятся оба вентилятора.
Оборудование устанавливается либо в одном из служебных помещений, либо прямо на чердаке (этот вариант лучше). Забор воздуха осуществляется посредством воздуховода, выведенного наружу через фронтон крыши или через кровлю.
Воздуховоды разводятся по всем помещениям. Чем больше коттедж, тем большей мощности установку выбирают. Следует признать, что при такой организации, свежий воздух распределяется по коттеджу весьма равномерно.
Главный недостаток таких систем кроется в энергозависимости — они потребляют электроэнергию, и при возможных аварийных и плановых отключениях не работают. Кроме того, возрастают расходы на оплату электричества. Однако эти недостатки вполне компенсируются высоким уровнем комфорта.

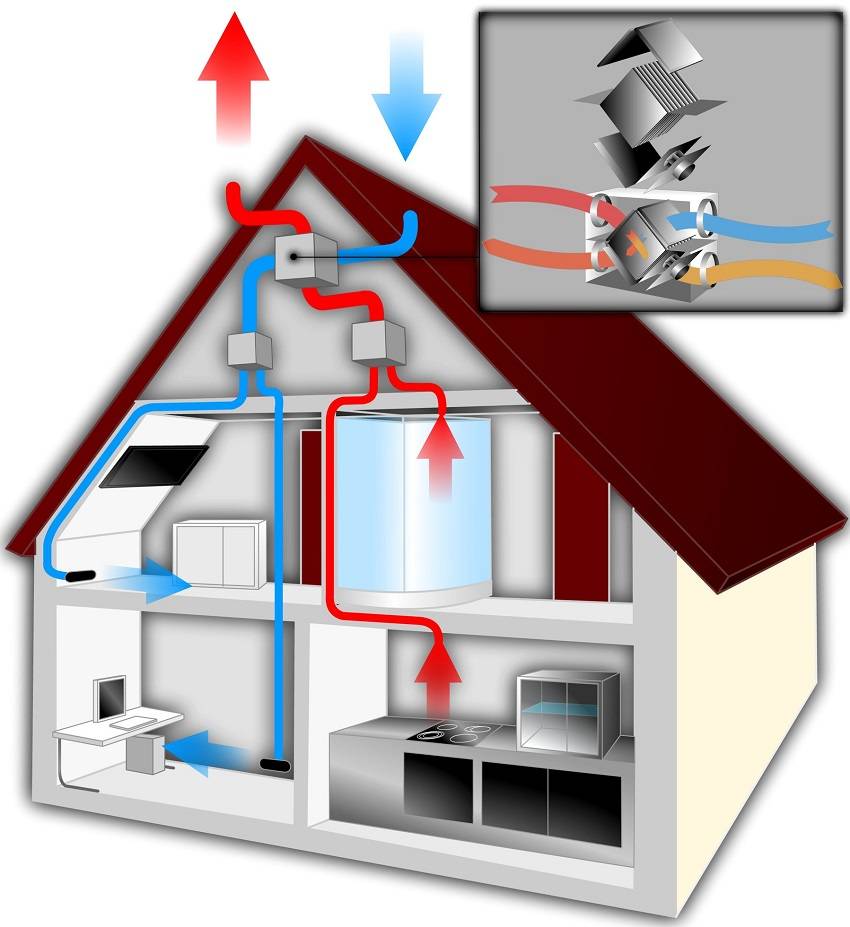

3. ПВУ с рекуперацией тепла
Эта система представляет собой обычную приточно-вытяжную модель, в которую встроен рекуператор, позволяющий не выпускать тепло из помещения вместе с выбрасываемым на улицу воздухом. Это тепло передается поступающему извне потоку.Для работы в зимний период используется рекуператор с встроенным нагревателем.
Воздуховоды и их разновидности
Почти все вентиляционные системы нуждаются в воздуховодах. Главные параметры каналов для воздушных масс:
- тепло и шумоизоляция воздушных потоков;
- полная герметичность и компактные размеры;
- надежные крепления и прочный материал;
- гладкая внутренняя поверхность.
Вентканалы могут быть встроенными или наружными, все зависит от типа помещения и особенностей его конструкции.
Типы воздуховодов и их особенности:
Металлические каналы – долговечные и довольно прочные изделия из оцинковки или нержавеющей стали. Могут иметь разную форму, что очень удобно для монтажа. Цена на такие устройства сравнительно невысока, они хорошо подходят для больших зданий и скрытого расположения.
Ассортимент металлических изделий позволяет подобрать воздуховод под ваши условия
Пластиковые каналы – изготавливаются из прочной полипропиленовой пластмассы и выглядят очень привлекательно. Пластик является хорошим шумоизолирующим материалом. Вентиляция в частном доме из гладких пластиковых труб не задерживает воздушные потоки. Пластмассовые конструкции имеют небольшой вес, легко монтируются и могут устанавливаться в помещениях с повышенной влажностью.
Пластиковые воздуховоды для вентиляции могут иметь разные размеры и виды, при необходимости в местах соединения используются переходники
Именно такие современные воздуховоды можно чаще всего встретить в жилых домах. Кроме классификации по типу материала, воздушные каналы можно разделить по форме. Встречаются изделия прямоугольного сечения, значительно экономящие свободное пространство и хорошо прилегающие к поверхности стен и потолков и круглые каналы, выгодно отличающиеся низким сопротивлением воздушным потокам.
Еще одна популярная разновидность воздушных каналов – гибкие гофрированные трубы. Их изготавливают из тонкого алюминия. Такие конструкции имеют хорошие аэродинамические свойства и легко монтируются своими руками.
Гофротруба может принимать любые формы
Требования к естественной вентиляции
Общие требования подробно прописаны в СП 55-13330.2011.
Здесь в частности оговариваются такие моменты:
- Минимальная мощность вентсистемы в помещениях с постоянным присутствием людей не может быть менее однократного обмена всего объема воздуха в течение одного часа.
- Для кухонь показатель отвода отработанного воздуха составляет не менее 60 куб.м/час.
- Для туалетов и ванных комнат аналогичный показатель – не менее 25 куб.м/час.
- Для иных помещений – не менее 20% объема воздуха в час.
Под помещением с постоянным присутствием людей в нормативах понимается жилое пространство, где люди находятся непрерывно более 2 часов, либо суммарно более 6 часов в сутки.
Рассмотренные нормы справедливы для внешней температуры +5°С и температуры внутри дома +22°С.
Для строительства вентиляционных каналов используются различные материалы: металл, керамика, пластик, кирпич. Главное правило – совокупная мощность вытяжных отверстий не должна быть меньше суммарной мощности приточных клапанов.
Для небольшого деревянного дома будет достаточно установить несколько каналов диаметром 160 мм и высотой 2 метра. Увеличить производительность вентиляции можно несколькими способами: добавлением новых вентканалов, увеличением диаметра или высоты уже имеющихся. Чтобы тяга во всех комнатах была одинаковой, отдушины должны выходить на кровлю на равной высоте.
Преимущества и недостатки вентиляционных систем, виды вентиляции
У каждого из перечисленных типов вентиляции есть свои достоинства и недостатки. О них следует знать, чтобы не попасть впросак. Давайте рассмотрим все варианты:
| Вид системы | Плюсы | Минусы |
| Естественная | Не требует стороннего оборудования и подключения к источнику питания. Не ломается, практически не нуждается в обслуживании. Работает совершенно без постороннего шума и может комбинироваться с техникой для кондиционирования воздуха. | Низкая интенсивность воздухообмена. Недостаточная скорость обменных процессов приводит к образованию грибка и оседанию конденсата. Нет возможности регулировать воздухообменные процессы. При отсутствии ветра и разницы температур практически не работает. |
| Механическая | Полностью автономная работа, независящая от внешних факторов: температуры воздуха и наличия ветров. Воздух, попадающий в жилое здание, может проходить дополнительную обработку: очищение, прогревание, увлажнение. | На устройство механической вентиляции в частных домах нужно потратить немалые средства. Система нуждается в регулярном техническом обслуживании. |
| Приточная | Имеет функцию регулировки температурного режима и объемов поступающего воздуха. Отличается компактными размерами и высокой функциональностью. Может одновременно подогревать и очищать атмосферу. | Нуждается в системе шумоподавления и требует отдельного места для установки, удаленного от жилых помещений. Требует периодического техобслуживания и ремонта. |
| Вытяжная | Позволяет контролировать объемы исходящих потоков. Не зависит от капризов погоды. Легко устанавливается. | Не дает возможности регулировки поступающего воздуха, нуждается в затратах на установку и эксплуатацию. Требует техобслуживания. |
| Приточно-вытяжная | Качественно очищает воздушный поток и делает атмосферу максимально комфортной для человека. Безопасна в пользовании. | Высокая стоимость установки и эксплуатации. Невозможность использования с системами кондиционирования. Нуждается в отдельном помещении для установки и системе шумоподавления. |
Приточно-вытяжная вентиляция с кондиционером
Иногда такой вариант называют центральным кондиционированием, так как воздух распределяется не в одной комнате, а во всей квартире, куда проложены вентиляционные каналы. Плюсом данной системы является то, что этот вариант дешевле, чем оснащать каждую комнату отдельным кондиционером. Возможности монтажа наружного блока могут быть ограничены. Один внешний блок с теплообменником мощного кондиционера, лучше справляется с задачей, чем несколько слабых.
В центральном кондиционировании отсутствует характерный внутренний блок с барабаном-вентилятором и заслонками-шторками. Вместо него фреонная магистраль от компрессора идёт к канальному распределителю. Воздух в распределитель подаётся через приточные каналы, а выводится, уже охлаждённый, в те места, которые выгодны хозяевам — обычно в кухню и жилые комнаты. Другая система трубопроводов-сборщиков отработанного воздуха концентрирует его и выводит наружу. Распределитель не оснащается вентиляторами. Они ставятся отдельно в том количестве, какого потребует проект. В отличие от привычной сплит-системы, центральное кондиционирование, совмещённое с вентиляцией — это конструктор, из составных элементов которого можно создать решение для любого жилого пространства.
Внутренний распределитель
Естественная вентиляция в доме
Естественная вентиляция – самый стародавний принцип проветривания домов. Она основана на простейшем знании физики. Протекает она природным путем и не требует всякого особого оборудования. Из-за перепада температур воздуха и разницы атмосферного давления совершается воздухообмен, что и создает подходящий микроклимат. Под силой ветра свежий воздух проталкивается внутрь, напротив, загрязненный выводится наружу.
Для организации этого процесса существуют воздуховоды. Данные устройства всегда предусмотрены в проектах и закладываются при постройке домов. Необходимо также учитывать, то что нормальное функционирование такой вентиляции напрямую зависит от строительных материалов. Стены кирпичного либо деревянного здания, по сравнению с бетонными, пропускают воздуха больше. Панели покрыты слоем цемента и краски, то есть сокращают воздухопроницаемость. Улучшение процесса очистки воздуха происходит лишь за счет открывания окон в зданиях.Проветривание — обыкновенное средство естественной вентиляции в комнате.Система естественной вентиляции, где воздух поступает и устраняется под воздействием природных условий, именуется самопроизвольной. Второй вид естественной вентиляции это организованная. При ней движение воздуха обеспечивается за счет отверстий. Они находятся на разной высоте и у них разные размеры. В свою очередь, такая вентиляция делится на ярусную, гравитационную и аэрацию.
Такая система имеет свои плюсы и минусы. К основным недостаткам естественной вентиляции можно отнести не большую легкость и цену установки. А также вот ее зависимость от внешних климатических условий – большой минус.
Естественная вентиляция
Естественную вентиляцию следует устанавливать, если финансовые средства ограничены. Сделать её можно с помощью воздушных клапанов. Их два вида: приточные и вытяжные. Приточные клапаны размещаются под подоконниками над батареями. Здесь наилучший поток поступающего с улицы воздуха, который будет в зимнее время нагреваться от самой батареи. Вытяжные следует установить на противоположной стене. Это делается, чтобы организовать воздушные потоки. Также возможен вариант, когда приточные и вытяжные клапаны располагаются в соседних помещениях.
Плюсы:
- Простая конструкция.
- Хорошая циркуляция воздушных масс.
- Возможность улучшения работы с помощью дополнительных устройств.
Минусы:
- Невозможность регулировать входящие и выходящие потоки воздуха.
- Зависимость от погоды вне дома, особенно ветер или его отсутствие.
- Требует тщательного контроля, прочистки и ремонта.
Рекуператор — экономим на отоплении
Принцип действия рекуператора заключается в том, что проходя через него приточный воздух (более холодный) не контактируя с вытяжным воздушным потоком, подогревается его теплом. В итоге: в дом поступают уже подогретые воздушные массы, что положительно сказывается на энергозатратах. Рекуператоры бывают трех основных видов:
- Пластинчатый. Простой и надежный по конструкции прибор с высоким КПД. Но его невозможно применять при уже существующей вентиляции. Кроме того, теплообменник этого устройства может обмерзать при минусовых температурах приточного воздуха.
- Роторный. Этот прибор имеет высокий КПД, не обмерзает, не пересушивает воздух, более компактный, чем пластинчатый. Но его также нельзя применять при обустроенной системе.
- С промежуточным теплоносителем. Не самый высокий КПД требует индивидуальных расчетов, но прекрасно подходит для объединения уже существующих систем вентиляции (приточной отдельно – вытяжной отдельно)
Отсюда вывод: рекуператор эффективен далеко не всегда. В случае естественной или комбинированной вентиляционной системы загородного дома рекуператор будет практически бесполезен, если смотреть со стороны экономии, так как большинство отработанного воздуха все равно будет выходить через вытяжные воздуховоды. Если нужно модернизировать естественную вентиляцию загородного дома, то лучше всего использовать рекуператор с промежуточным теплоносителем. Такие агрегаты чаще всего используются в комплексных вентиляционных системах.
Благодаря этому агрегату, в помещения дома возвращается от 25% до 55% тепла, что существенно уменьшает затраты на обогрев дома в зимний период. Окупаемость этой системы, в среднем составляет от полугода до 2 лет.
Сплит-система в качестве приточной вентиляции
Для создания приточной вентиляции частного дома можно использовать сплит-системы с приточной вентиляцией. Такие агрегаты позволяют решать вопросы кондиционирования помещений и создания приточного потока воздуха.
По конструкции и принципу работы это устройство более всего схоже с канальным кондиционером, который также работает на кондиционировании нескольких помещений одновременно. Они комплектуются электрическими или водяными обогревателями, и системой автоматики, пульт управления которой находится в помещении, компрессорный блок этого прибора устанавливается на улице или чердаке, а внутренний блок, вместе с системой воздуховодов «прячется» за подвесным потолком. Воздушный поток поступает с улицы на внутренний блок, а далее по каналам устремляется в помещения, где и выходит через вентиляционные решетки или диффузоры.
