Односкатный навес: чертежи расчет, металлический, поликарбонат и другие материалы

Особенности конструкции крыши с одним скатом

В составе конструкции есть одна плоскость ската, которая формируется самостоятельной системой стропил. Крайние части стропильных ног сооружаются на надёжных опорах, поэтому их относят к категории наслонных. Система стропил состоит из отдельных элементов, которые опираются концами на противоположные стенки постройки.

Стропильная система односкатной крыши обычно имеет несколько вертикальных опор

В качестве опорных деталей можно использовать 1 или 2 ряда столбов. Обязательным условием монтажа стропильных ног является наличие опоры под коньковым концом стропила.

Детали следует монтировать по отдельности. Они устанавливаются на разные по высоте стены, с которыми скрепляются через мауэрлат. Последний отличается от обыкновенной деревянной рамы. Конструкция состоит из двух брусьев, которые укладываются параллельно на стенки из камней, последний венец сруба или на обвязку каркасного строения.

Вышележащую часть мауэрлата принято называть брусом конька. Однако конструкция не будет создавать коньковый перелом, она используется в качестве опоры. Опоры для крыши подобного типа можно выполнить:

Из кирпича, бетона или деревянных реек.
С помощью ряда подпорок, которые предназначаются для дальнейшей отделки.

Разновидности односкатных кровель

Конструкция односкатной кровли является простой, однако возводиться она может по-разному.

Крыша может быть утеплённой или холодной.
Под кровлей можно устроить чердачное помещение. В чистом виде чердаки встречаются довольно редко, так как противопожарные нормы не допускают делать чердак высотой менее 1,6 м. Для односкатной крыши чердачное помещение целесообразно делать лишь в случае, если между конструкцией кровли и верхним перекрытием устраивается жилая мансарда или небольшое помещение для бытовых целей.
Односкатные кровли в большинстве случаев делаются пологими. В основном встречаются конструкции с уклоном 5–15°. Хотя бывают и более крутые крыши с наклоном до 60°. Всё зависит от ветровой и снеговой нагрузки в регионе строительства.

Односкатную крышу можно соорудить:

над отдельно размещённой бытовой или жилой постройкой;
над пристроенной к главному зданию террасой, баней, входной группой, гаражом и т. д.

Отвод осадков со ската будет происходить автоматически. Достигается это благодаря разнице в высоте стен, которые используются в качестве опор. Соответственно, не понадобится устраивать внутренний сток. К низкой стороне довольно часто фиксируют жёлоб водостока, который отлично справляется с задачей отведения воды в летнее время. В зимний период на пологом скате иногда собирается снег

В этом случае крышу можно почистить, соблюдая необходимые меры предосторожности

Водосточные системы на односкатных кровлях

Односкатная кровля обязательно должна быть с уклоном. Водосток для такой постройки может быть:

организованным;
неорганизованным.

Организованный водосток предполагает наличие желобов и труб, отводящих осадки в специально выделенные места

Водосточную систему в таких домах делают наружной, устраивать внутреннюю нет надобности. Сливные желоба следует устанавливать со стороны низкой стенки «в крест» по направлению к стоку.

Жёлоб надо монтировать со стороны низкой стенки перпендикулярно направлению стока

Сточные воды следует выводить в систему дренажа.

Наклон постройки можно обеспечить:

отличающимися по высоте перегородками или рядами подпорок;
зафиксированными к стенке главной постройки опорными деталями, которые располагаются выше уровня противоположной стенки;
половинчатой фермой, которая устанавливается на стены или опоры одинаковой высоты.

Материалы для покрытия кровель с одним скатом

Покрывать односкатное строение можно одним из следующих материалов:

жесть для кровли;
рулонные материалы;
шифер;
профнастил;
металлочерепица.

Если требуется сделать красивую постройку под общий стиль остальных строений, можно применить пластик, плитку из сланца или черепицу.

Монтаж искусственной кровли выполняется лишь в случае значения угла наклона, допускаемого изготовителями материала. Скатные конструкции с маленьким уклоном нельзя покрывать соломой и другими подобными материалами, так как они могут быстро сгнить.

Материал для каркаса и опорной конструкции

«Скелет» мини-гаража формируют из следующих материалов:

дерево;
металл;
камень;
кирпич;
бетон.

Опорные столбы и каркасные детали крыши делают по точной геометрической технологии с прямыми, диагональными и закругленными элементами. В случае с деревом есть по меньшей мере 4 основных варианта соединения деталей крыши. Их соединяют обычными и строительными метизами. Металлические конструкции приваривают. Работы с деревом и металлом требуют участия хотя бы нескольких человек. С кирпичными, каменными и бетонными постройками дело обстоит сложнее. Самостоятельно еще можно возводить кирпичное строение, но не бетонное или каменное. В последних 2 случаях работают бригады мастеров. Металлические навесы хорошо выглядят на фоне садовых растений, так же как и деревянные. У них есть много абсолютных преимуществ, а у деревянных с хорошей обработкой — как минимум красивый вид. Не сильно им уступают в плане эстетики каменные мини-гаражи. К тому же строения из камня выглядят современнее. Кирпичный и бетонный навес декорируют панелями или чем-то в этом роде.

Камень, бетон или кирпич

Для самостоятельного возведения это не лучшие материалы. Каркас и опорную конструкцию из кирпича, бетона и камня рассчитывают гораздо дольше. Для установки громоздких элементов задействуют тяжелую технику. Покрытия готового навеса оставляют в неизменном виде или же отделывают чем-то вроде вагонки, сайдинга, рельефных панелей. В результате владельцы получают эстетически привлекательную постройку и экономят благодаря отказу от обычного гаража. Комбинирование материалов, включая финишное покрытие, дает преимущества в плане долговечности. Уход за каменными/кирпичными/бетонными опорами не требует особых усилий, но забирает больше времени, чем обслуживание конструкций на тонких столбах. Кирпичное строение — это в первую очередь долговечность и вариативность в плане конфигурации. Камнем пытаются подчеркнуть хороший вкус и статус, а еще покрытия не требуют дополнительной отделки.

Металл

Применяют в том числе профилированные трубы сечением 80×80 мм. Подбирают модификации с защитой от сырости, потому что металл подвергается коррозии. После заливки фундамента отмечают точки для столбов, после чего буром делают углубления. Это удобный подход с высокой точностью действий. Отверстия потом заливают бетоном. Столбы соединяют поперечинами и переходят к основному каркасу. Металлическую верхушку навеса монтируют сварочным аппаратом. Каркас крыши делают закрытым или оставляют свободным все, кроме верхнего слоя с кровельным материалом. То есть в итоге получают монолитную конструкцию или навес с фермой. Верхнюю часть металлического навеса собирают из профилированных труб сечением 40×20 мм. Под широкие навесы придется делать длинные криволинейные элементы, и сложность работ вырастет в несколько раз.

Дерево

Собрать самодельную конструкцию из древесины сможет тот, кто более-менее разбирается в столярном деле и строительстве. Самостоятельная обработка и подготовка дерева приводит к значительной потере времени. Она включает резку, заготовку элементов. Хотя предварительные работы и займут минимум неделю, выполнение будет относительно несложным, тем более что для работы по дереву есть наибольший выбор инструментов. Все узлы соединяют пластинами и метизами. Используют древесину в основном в виде брусков. Их вставляют в фундамент или вкручивают специальными металлическими соединениями с крупными анкерами. Материал для навеса обрабатывают с двойной внимательностью, чтобы рядом с транспортом и автомобильными принадлежностями на дереве не появился грибок. С точки зрения эстетики, худшее что может случиться — это растрескивание. Дерево уступает по долговечности остальным материалам.

Инструкция для онлайн калькулятора расчета односкатного навеса

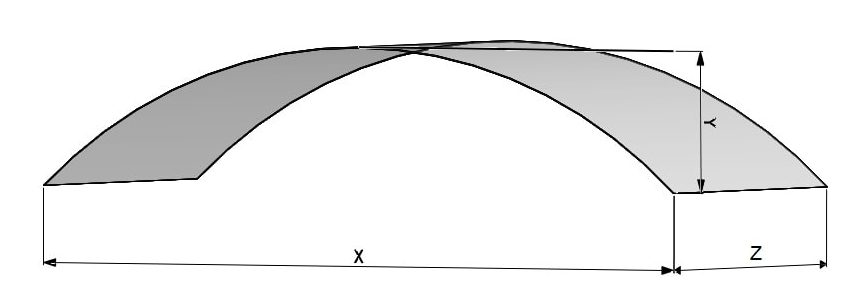

Чтобы рассчитать козырек над входом (арочный навес) или плоский навес, необходимые размеры укажите в миллиметрах:

X – ширина козырька – это расстояние между его крайними точками по фасаду. Для защиты от осадков ширину козырька необходимо выбирать немного больше размера входной двери. Если есть возможность, следует делать козырек на всю ширину крыльца с запасом по 500 мм с каждой стороны. Однако следует помнить, чем больше поверхность навеса, тем больше зимой на ней будет снега, а значит, конструкция должна быть надежной. Выбирая ширину козырька необходимо учитывать СП 20.13330.2011 «Нагрузки и воздействия».

Y – высота козырька (имеется ввиду значение высоты сегмента полукруглого козырька, а не уровень установки относительно порога дома), чем больше этот параметр, тем больше расход материала для накрытия.

Z – длина козырька – расстояние от фасада может быть разным, в зависимости от Ваших пожеланий и архитектуры дома. Минимальное значение длины для защиты от осадков составляет 700 мм. Можно ориентироваться на размеры крыльца с небольшим запасом

Обратите внимание, если длина навеса превышает 2000 мм, то под свободный край необходимо ставить дополнительные опоры

Отметив пункт «Черно-белый чертеж» Вы получите чертеж, приближенный к требованиям ГОСТ и сможете его распечатать, не расходуя зря цветную краску или тонер.

Нажмите «Рассчитать».

Результаты расчета и их использование:

Ширина материала козырька – позволяет определить ширину необходимого покровного материала для накрытия полукруглого козырька или навеса. С помощью функции расчета этого параметра можно подобрать оптимальные размеры козырька для максимального использования материала заводских размеров. Зная площадь козырька, Вы сможете приобрести ровно столько материала для накрытия конструкции сколько нужно и не переплачивать за излишки

Обратите внимание, что калькулятор подсчитывает параметры только кровельного материала для козырька и не рассчитывает чего и сколько нужно для изготовления каркаса и его крепления (металлопрофиль, доска, бетон, метизы)

Нажмите «Рассчитать», чтобы получить расчеты и чертежи навеса.

Результаты расчета и их использование:

Ширина материала козырька – позволяет определить ширину необходимого покровного материала для накрытия полукруглого козырька или навеса. С помощью функции расчета этого параметра можно подобрать оптимальные размеры козырька для максимального использования материала заводских размеров. Рассчитав площадь козырька, Вы сможете приобрести ровно столько материала для арки навеса, сколько нужно и не переплачивать за излишки

Обратите внимание, что калькулятор подсчитывает параметры только кровельного материала для дуги навеса и не рассчитывает чего и сколько нужно для изготовления каркаса и его крепления (металлопрофиль, доска, бетон, метизы). При желании можно указать высоту равную маленькому числу, что позволит рассчитать плоский навес

Как поставить столбы для навеса

Опоры для навеса можно установить разными способами. Выбор зависит от материала изготовления столба, типа грунтов и предполагаемой нагрузки на покрытие.

Монтаж деревянных столбов

Как установить деревянные столбы для навеса:

Закопать столб. Для этого выкапывают яму, засыпают а дно подушку из смеси песка и щебня. Туда же опускают подготовленную деревянную стойку, тщательно обработанную от гниения. После этого засыпают грунт обратно и уплотняют его. Этот метод подходит для организации временного или легкого навеса.
Прикрепить стойку к существующему столбчатому фундаменту. Это щадящий способ использования деревянных стоек. В готовые столбчатые фундаменты заранее закладывают пластины, к которым в последствии крепятся деревянные опоры.

Забивание

Забить можно металлические столбы в плотные грунты. Это отличный способ сэкономить на монтажных работах и получить надежный каркас.

В отмеченном месте устанавливают трубу, надевают оголовок (толстый слой картона) и начинают забивание до достижения плотных пород грунта. Поскольку подушка из песка и щебня при этом методе отсутствует, ориентироваться стоит именно на твердые опорные пласты. Излишки длины по верху можно подрезать. При этом, глубина столбов для навеса не должна быть меньше 1,5 метров или ½ от верхней части столба.

Бутование столбов для навеса

Это метод, аналогичный закапыванию. В отмеченном месте готовится лунка глубиной ниже уровня промерзания на 0,3 метра. На дно засыпается смесь песчано-гравийная и устанавливается столб. Далее яму послойно заполняют песчано-гравийной смесью, постоянно подливая воду для уплотнения.

Когда до вершины лунки осталось 15-20 см, заливают бетонный раствор, который служит в качестве усиления для опоры.

Плюсы метода:

Высокая эффективность при малых финансовых и трудовых затратах;
Быстрая скорость установки.
Недостаток – небольшая несущая способность столбов.

Бетонирование столбов для навеса

Чтобы получить надежную и универсальную опору, берут металлические трубы и заглубляют их в грунт, применяя бетонирование основания столба. Метод целесообразен для использования на подвижных и пучинистых грунтах, где сложно достигнуть плотных слоев и необходимо защитить стойку от выталкивания при пучении насыщенного водой грунта.

Как забетонировать столбы для навеса:

1) Выкапывают яму на рассчитанную глубину;
2) Низ засыпают щебеночно-песчаной смесью и уплотняют;
3) Выставляют металлический каркас для усиления «стакана»;
4) Монтируют опалубку;
5) Вставляют трубу и фиксируют ее к каркасу металлической арматурой;
6) Производят заливку бетона.

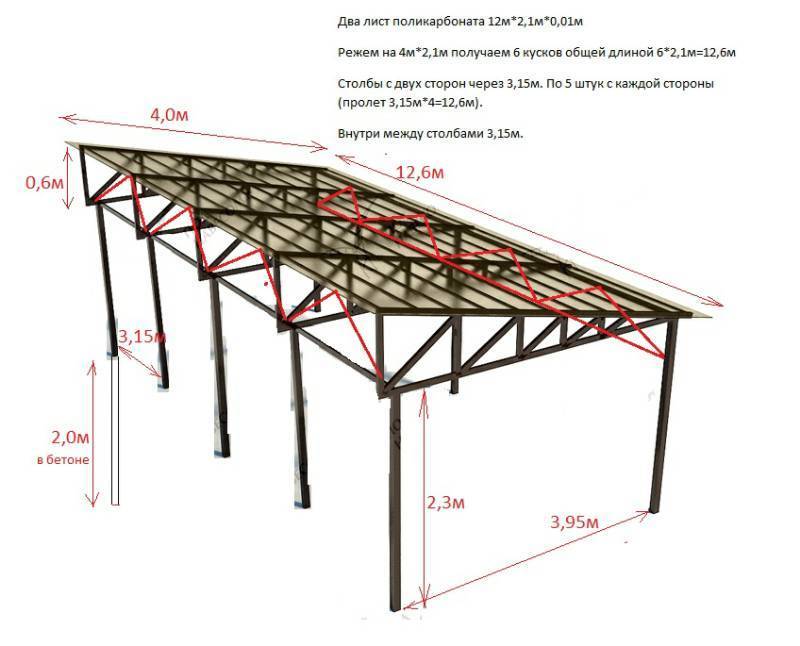

Навес односкатный

Этот навес сделать проще всего. Для его монтажа потребуется только простые прогоны из трубы с квадратным или прямоугольным сечением. Рассчитать балки следует, учитывая нагрузки на них, климатические особенности региона и длину и шаг прогонов, вес предполагаемой кровли. Лучше доверить расчеты специалисту. Для самостоятельного расчета можно порекомендовать небольшие балки в 3-4 метра и профиль к ним 80-100 мм. Верхний и нижний пояс связывается центральной стойкой, верхняя балка укрепляется с помощью подкоса. Другие типы навесов, в том числе арочные, следует монтировать по отдельным расчетам. При этом каркас строится на основе приведенных выше схем.

Каким делать угол односкатной крыши

Крыша необходима, чтобы защищать дом от ветра, снега, осадков и холода. Конструкция при проектировании должна рассчитываться с учётом особенностей климата и условий эксплуатации.

Если в регионе проживания часто дуют сильные ветры, следует делать минимальный угол наклона крыши. При этом нижняя часть кровли должна находиться с подветренной стороны. Если ветры не особо беспокоят, но очень много осадков, следует делать угол побольше, чтобы ничего не задерживалось на крыше. Чтобы снег и влага скатывались, покрытие должно быть гладким, а не шероховатым.

Минимальные требования при планировке дома с односкатной крышей к уклону — угол не менее 10-12 градусов. Максимальный — 60 градусов. Оптимальное среднее значение — 30-35 градусов. Такому уклону не страшны ветры и осадки, а визуально дом будет смотреться органично

Специалисты отмечают, что на одной и той же коробке крыши с разницей в уклоне даже в 10 градусов будут выглядеть по-разному, поэтому очень важно тщательно спроектировать будущую постройку

Как варить навес и собирать его

Как собирать навес

Если вы совсем не владеете этим ремеслом, то сварку лучше поручить специалисту. Но если есть сварочный аппарат и умение, то изготовить в том числе сварку с трубчатым сечением вам удастся. Сначала проводится сращивание по краям. Затем продолжаете к центру. Точечное наживление, сверка уровнем, правка кувалдой, обварка всех элементов — это этапы сварочных работ. Как правило, боковые части и стропила собирают поочередно и раздельно, а затем также по очереди ставят их на опоры — боковые и затем на них и стропильные. При наличии подъемника каркас можно полностью собрать прямо на земле и поднять уже на место в сборе.

Готовый каркас ставится на опоры, для этого потребуется помощь, так как одной парой рук не обойтись. Далее проводится такая же сварка точечным способом, проверяется точность с помощью уровня, наконец, проводится сварка постоянная. Когда каркас собран, следует зачистить места соединений, чтобы снять окалину, и далее металлический каркас обрабатывается антикоррозийным покрытием. Нередко металлопрофиль уже имеет такое покрытие. Если же он не обработан, обработку надо осуществить самостоятельно.

Подготовительные работы по установке односкатного металлического навеса

Мы могли рассмотреть и двускатные конструкции, но цель именно этой статьи – сделать предельно практичный, простой и дешевый навес с металлическим каркасом, поэтому мы выбрали односкатное сооружение. Сделать его в 2 раза быстрее, поскольку нет необходимости в гнутых фермах, стыковке кровельного материала по центру и материалов пойдет на 30% меньше. Рассмотрим всю инструкцию пошагово и начнем с подготовительных работ.

ШАГ 1: выбираем место для односкатного навеса. Строить можно везде, где есть место, но лучше выбрать небольшую возвышенность во дворе и место с неглубоким залеганием глины, чтобы вода после дождя не скапливалась под навесом, и можно было потратить минимум средств на установление бетона под опоры. Любители Фен Шуя здесь не приветствуются, поскольку главное здесь – практичность.

ШАГ 2: выбор материалов. Мы уже его выбрали. Опоры у нас будут из металлического квадрата 40х40 мм, подобрали мы его с учетом нагрузки конструкции и возможной нагрузки ветра в 4%, также не забыли и осадки для суровой климатической зоны. Опоры рассчитаны для навеса из металла с уклоном 15-20% и размерами 4х4 метра. Крышу можно сделать из поликарбоната, но мы все же предпочли металлический профнастил, поскольку он недорогой и с ним легко работать.

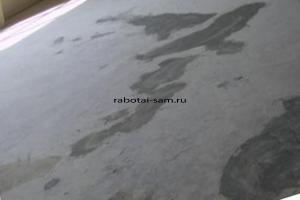

ШАГ 3: расчистка площади. Мы будем использовать бетонный пол для автомобиля, поэтому территорию надо спланировать и убрать около 10 см земли для подсыпки шлаком и установки стяжки минимум 5 см толщиной. Это немало, вполне достаточно для увесистого внедорожника (в пределах разумного, до 2500 кг). Если вы хотите купить в дальнейшем хаммер или трактор – тогда ваша глубина стяжки будет не менее 12 сантиметров.

ШАГ 4: рассчитываем коммуникации. Да, вам не послышалось, вокруг навеса будут еще коммуникации. Зачем? Это просто. Во-первых, вода не будет подмывать его, не будет затекать под навес, во-вторых – это просто круто смотрится и недорого стоит. Это будут отливы в земле и водоотводы. К тому же, надо подвести электричество к навесу на всякий пожарный случай (вдруг пожарить шашлык негде будет или надо разогреть машину) и сделать выводы провода из-под стяжки или по опорам будущим.

Навес из дерева плоский односкатный примкнутый к дому. Стеновая опора

Как сделать навес к дому? Необходимо запомнить, что навесы бывают односкатными, ровными или с изгибом. Крепление осуществляется заведением стропила под крышу или к стене выбранными крепежами. Если зимой выпадает много снега, то стойки должны иметь жесткое крепление. Если площадка под навес будет бетонироваться до обустройства навеса, тогда надо сразу сделать проемы под стойки и продумать отвод воды, а древесину обязательно обработать защитными средствами.

Уклон

Оптимальным уклоном считается в 50 градусов, снег практически не накапливается. Уклон меньше 7 градусов считается горизонтальным. Если не получается сделать необходимый уклон под крышей дома, тогда материал укладывается сверху на кровлю. Надо продумать правильный водосток. Также можно обустроить отдельную конструкцию у дома.

Подготовительные работы

Первое, что необходимо сделать – это разметить отведенную площадку, убрать весь мусор и растения, выровнять, внести песок и гравий. При обустройстве тяжелых конструкций потребуется подготовить фундамент.

Под опоры делаются углубления, можно сразу проложить кабель электричества. В зависимости от веса каркаса и крыши определяется шаг расстановки опор. В ямах бетонируются стойки, если рядом располагаются вода, тогда их концы надо предварительно загрунтовать и сделать гидроизоляцию.

Материалы

Разобравшись с тем, как сделать навес своими руками, подготовив проект и участок, надо приобрести материалы.

Применяют следующие варианты материалов:

Шифер – используется нескольких типов. Фиброцементный – прочный, выдерживает сильные нагрузки, в бытовом строительстве используется редко. Асбестоцементный – листы волнистые/плоские, пользуется огромной популярностью при создании кровли домов, хозяйственных построек, ограждений.

На нашем сайте Вы можете найти контакты строительных компаний, которые специализируются на строительстве малых архитектурных форм – беседок навесов и прочих. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Рубероид и мягкая черепица. Сам рубероид используется достаточно редко, в основном выступает в качестве гидроизоляции. Намного чаще применяется долговечная и очень легкая мягкая черепица.

Виды конструкций

Навес с покатой крышей

Перед началом строительства, определяется вид конструкции.

Их есть несколько:

С прямой крышей – чаще всего выполняет защитные функции для автомобиля, чтобы на него не попадали снег и дождь
С покатой крышей – за счет наклона с него хорошо сходит снег и вода. Разделяются на односкатные и двускатные
С фигурной крышей – конструкция создается в виде арки, пирамиды. Купола или других фигур

Разделить можно еще по типу строительства:

1. На опорах

Навес на опорах

2. Консольная конструкция

Консольный односкатный навес

Конструкции, установленные на опорах, отличаются обширным функционалом:

Для стоянки автомобиля
Для летнего отдыха
Для хозяйственных нужд

Консоль используется как козырек. Она может располагаться вдоль фасада дома. Ширина ее должна быть в пределах 2 метров. Она должна быть хорошо закреплена к фасаду, иначе сильный ветер ее может сдуть.

Роль консоли защищать окна и двери от дождя и снега. При добавлении различных элементов, она может выступать в качестве декоративного элемента.

Навес во дворе частного дома из поликарбоната и других материалов (250 ФОТО ИДЕЙ) — Красивый вид, удобство и практичность

Порядок монтажа односкатной крыши

Технологический процесс монтажа односкатной крыши начинается с устройства мауэрлата, после чего возводится система стропил и монтируется обрешетка, а в завершении создается кровельный «пирог» из изоляционных материалов и финишного покрытия.

Мауэрлат – один из важнейших элементов системы. Функции мауэрлата описывались ранее. Для изготовления данного компонента отлично подойдет прочный брус размерами 15х10 см.

Стропила можно изготовить из клееного бруса 10х10 см или доски размерами 15х5 см. В случае, если стропильную ногу приходится собирать из двух частей, сделайте все так, чтобы стык опирался на стойку.

Предварительно в местах прилегания стропильных ног к мауэрлату в стропилах нужно создать специальные технологические вырезы. Для скрепления элементов конструкции используйте гвозди. При выборе шага установки стропил ориентируйтесь на ширину теплоизоляционно го материала. Также обязательно учитывайте вес будущего финишного покрытия. Чем тяжелее кровельный материал – тем меньшие пролеты должны быть между стропильными ногами.

Первый шаг. Лучше всего собирать элементы системы стропил на земле. Наиболее популярным вариантом стропильной системы для односкатной крыши являются наклонные стропила.

«Ноги» наклонных стропил опираются на внешние стены под требуемым углом. Сверху элементы соединяются и надежно опираются на деревянный брус. Последний поддерживается за счет подкосов и стоек. Подкосы крепятся к несущим наружным стенам или перегородкам.

Второй шаг. Набейте обрешетку поперек стропил.

Третий шаг. Создайте контробрешетку.

Четвертый шаг. Уложите утеплитель в пространство между стропилами.минеральная вата

Пятый шаг. Со стороны чердака закрепите к стропильной системе пароизоляционную пленку.

Шестой шаг. Уложите поверх утеплителя гидроизоляционны й материал.

Седьмой шаг. Уложите выбранное кровельное покрытие.

На этом устройство односкатной крыши можно считать практически завершенным. Останется лишь установить дополнительные аксессуары в виде водостока, флюгера и т.д. В этом моменте ориентируйтесь на собственные предпочтения.

Таким образом, монтаж крыши безо всяких проблем выполняется своими руками. В возведении односкатной кровельной конструкции нет абсолютно ничего сложного, нужно лишь во всем следовать инструкции и не забывать полученные рекомендации.

Удачной работы!

Видео – Односкатная крыша своими руками пошагово

Проекты домов с односкатной крышей востребованы, что указывает на рациональность, эффективность и экономическую выгодность устройства кровель с одним скатом.

Односкатная крыша популярна не только в частном домостроении, но и массово используется для покрытия пристройки к дому, сараев, временных строений, гаражей и хозяйственных построек. С точки зрения конструкции, односкатная крыша – это прямоугольник, расположенный в одной плоскости и не имеющий изгибов.

Преимущества односкатной крыши:

меньшая подверженность ветровой нагрузке. Это связано с тем, что парусность у крыши с одним скатом ниже;

нет ограничений на выбор кровельного материала. Обусловлено тем, что угол наклона односкатной крыши может быть минимальным, начиная с 0°, т.е. имеет абсолютно плоскую поверхность;

простота конструкции. Предоставляет возможность выполнить строительство односкатной крыши своими руками;

сравнительно быстрое строительство. Уменьшение количества конструктивных элементов сокращают сроки возведения;

малый вес. Утверждение справедливо для крыш, которые не укрывают мансардный этаж;

можно создавать сложные конфигурации из множества скатов, расположенных на разной высоте. Тогда технически это будет односкатная крыша, а практически – необычная кровля;

экономия ресурсов – материала, времени и денег;

постройка односкатной кровли единственный вариант в том случае, когда существует запрет на скат воды на проезжую часть, на участок соседей и т.п;

Несмотря на существенное уменьшение площади под односкатной кровлей, она оставляет возможность устройства мансарды.

Недостатки односкатной крыши:

У каждой медали две стороны. Так и односкатная крыша имеет свои минусы:

необходимость монтажа более надежной водосточной системы. Поскольку сток воды идет только в одном направлении, нужно выбрать систему большего диаметра.

Нюанс. Лучше отдать предпочтение металлической системе водостоков и закрепить кронштейны на расстоянии 40 см.

незначительная полезная площадь чердака при незначительно уклоне;

В результате, достоинств намного больше.

Материал подготовлен для сайта

Какое кровельное покрытие подходит для односкатной крыши

Во время расчётов на этапе проектирования следует сразу же продумать, каким будет покрытие. Некоторые материалы могут не подойти. Например, для крыши с большим уклоном нежелательно брать слишком тяжелые, массивные материалы, а для маленького угла наклона нет смысла брать дорогостоящее красивое покрытие, потому что его просто не будет видно. Такие траты нецелесообразны.

Рассмотрим, какие виды покрытий подойдут для разных уклонов:

твёрдые штучные покрытия (черепица, шифер, дранка из дерева и т. д.) подходят для угла наклона от 22 до 50 градусов с условием, что будет дополнительная гидроизоляция;
допустимый уклон крыши из металлочерепицы или профнастила с гидроизоляцией — от 12 градусов;
фальц приемлемо использовать для крыш с углом наклона от 7 до 30 градусов, рекомендуется использовать герметик или уплотнить швы;
гибкая черепица подойдет для крыш от 5 градусов до максимума, необходима многослойная гидроизоляция. У неё шероховатая поверхность, поэтому такой материал не подойдет для регионов с большим количеством осадков;
мембранные и рулонные кровельные покрытия на основе бутилкаучука хороши для односкатных крыш с углом наклона до 22 градусов.

Следует понимать простые правила, чтобы правильно спроектировать односкатную крышу и подобрать подходящее покрытие.

Крыша

Отдельно стоящие навесы могут иметь любой тип крыши: плоскую, односкатную или двускатную, купольную, шатровую. Здесь нет ограничений, но наиболее популярны односкатные, двускатные и арочные навесы. Первые два вида наиболее простые, и их легко сделать своими руками.

Виды ферм для навесовГотовые фермы из профиля

Для пристроенных навесов чаще обычно выбирают односкатную крышу, и здесь есть свой нюанс — она принимает повышенную норму осадков (добавляются осадки со ската крыши основного здания). В таком случае для навеса лучше обустроить организованный водосток, даже если его нет у остальной части дома.

Стропильная система

Для жесткости любой каркасной конструкции важна верхняя обвязка.

Если для крыши используют обычные кровельные материалы, то несущую конструкцию проще всего сделать из деревянного бруса и доски. Даже когда в качестве опор используют трубу. Для навеса с кровлей из поликарбоната несущую конструкцию делают из стальной или алюминиевой прямоугольной трубы.

Профильная обвязка для поликарбоната

Алюминиевый профиль дороже, но его легче резать, сверлить и монтировать.

Крыша с деревянными стропилами

Для верхней обвязки столбов используют брус сечением 100х100 мм или доску 100х50 мм, установленную на торец. Для односкатного навеса уклон формируют еще на этапе установки столбов.

Двускатную крышу навеса делают в виде фермы с коньковым прогоном и висячей или наклонной стропильной системой.

Если навес пристраивают к дому, то второй опорный элемент для стропил крепят к стене выше столбов таким образом, чтобы обеспечивался расчетный уклон ската.

Стропила крепят с шагом 60-90 см, а вылет стропил или длина кобылки должны обеспечивать расчетный свес крыши относительно линии обвязки. Если крышу навеса делают из профлиста или металлочерепицы, то поверх стропил укладывают гидроизоляционную пленку, сверху крепят дистанционные планки, на которые монтируют обрешетку кровли.

Правильное крепление профнастила

Монтаж кровельного покрытия проходит по правилам конкретного вида, с использованием специального крепежа и аксессуаров, предусмотренных изготовителем.

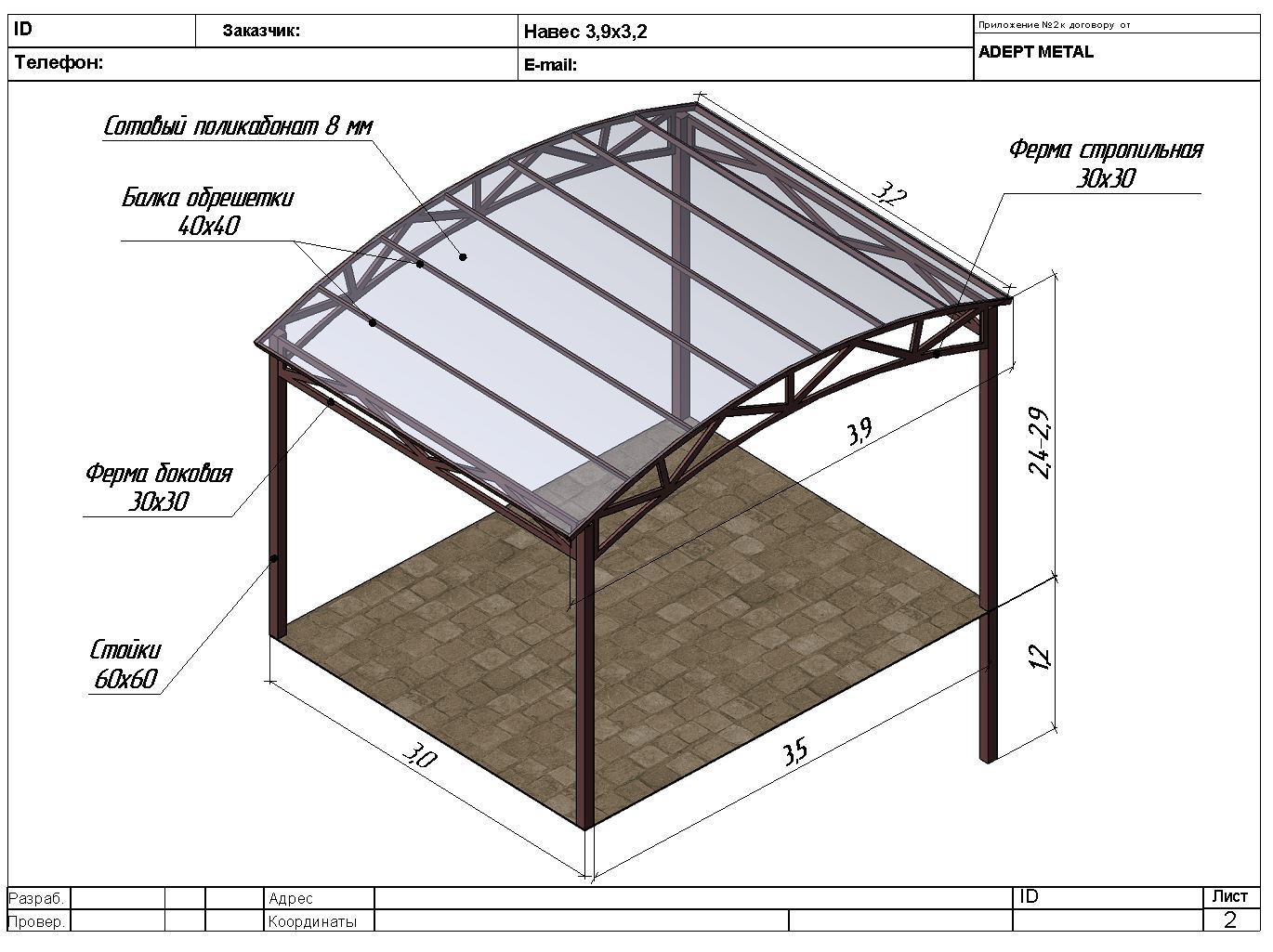

Крыша навеса из поликарбоната

Обвязку изготавливают из профильной трубы такого же сечения, что и у столбов. Прогоны для фермы и обрешетки делают из трубы сечением 40х40х2 или 40х20х2 (зависит от размеров навеса). Стальные профили крепят с помощью сварки или механического крепежа, алюминиевые профили — винтами с гайками.

Для крыши навеса выбирают сотовый поликарбонат толщиной 6-16 мм. Если крыша арочная, то легче гнуть лист 6-8 мм, но шаг прогонов должен небольшим — 60-90 см. Для скатной крыши берут лист потолще, а шаг прогонов увеличивают до 100-120 см.

Для монтажа листов используют стандартную комплектацию: саморезы с термошайбами и соединительные Н-образные профили.

Торцы листов защищают герметиком и специальной лентой.

Какой вариант навеса вы себе присмотрели?
Из профилей и поликарбоната 56.28%

Из дерева 43.17%

Никакой 0.55%
Проголосовало: 183

dizlandshafta

Полезно13Бесполезно1

Монтаж ферм

В качестве верхней горизонтальной обвязки (при расстоянии не более 5 метров между стойками) допускается использование квадратных труб одинакового диаметра со стойками. В отдельных случаях дополнительно производится усиление диагональными подпорками.

Схема каркаса под навесы из профнастила. В качестве обвязки используется квадратная труба, на которую монтируются треугольные фермы.

При расстоянии между опорными столбами более 5 метров необходимо использовать для обвязки прямоугольные фермы, обладающие большей жесткостью и способностью выдержать значительные нагрузки.

Монтаж прямоугольных ферм к стойкам навеса при помощи сварочного оборудования

Предупреждение. При проведении высотных работ необходимо соблюдение правил техники безопасности, запрещается производить работы с приставных лестниц, а следует использовать подмостки или строительные леса.

Строительство навеса с односкатной крышей
