Классификация однотрубных систем отопления
В данном виде отопления отсутствуют разделения на обратные и подающие трубопроводы, поскольку теплоноситель после выхода из котла идет по одному кольцу, после чего опять возвращается в котел. Радиаторы в данном случае имеют последовательное расположение. В каждый из этих радиаторов теплоноситель попадает по очереди. сначала в первый, потом во второй и так далее. Однако температура теплоносителя будет снижаться, и последний в системе отопительный прибор будет иметь температуру ниже первого.
Классификация однотрубных систем отопления выглядит так, каждый из видов при этом имеет свои собственные схемы:
- закрытые системы отопления. которые не сообщаются с воздухом. Отличаются избыточным давлением, воздух можно сбросить только вручную посредством специальных вентилей или же автоматических воздушных клапанов. Подобные системы отопления могут работать с циркулярными насосами. Такое отопление также может иметь нижнюю разводку и соответствующую схему;
- открытые системы отопления. которые сообщаются с атмосферой при помощи расширительного бака для сбрасывания лишнего воздуха. В данном случае кольцо с теплоносителем следует размещать выше уровня приборов отопления, в противном же случае в них будет собираться воздух и циркуляция воды будет нарушена;
- горизонтальные – в таких системах трубы теплоносителя размещены горизонтально. Это отлично подходит для частных одноэтажных домой или же квартир, где есть автономная система отопления. Однотрубный вид отопления с нижней разводкой и соответствующая схема – лучший вариант;
- вертикальные – трубы теплоносителя в данном случае размещены в вертикальной плоскости. Такая система отопления лучше всего подходит для частных жилых домов, состоящих из двух-четырех этажей.
Нижняя и горизонтальная разводка системы и ее схемы
Циркуляция теплоносителя в горизонтальной схеме прокладки труб обеспечивается при помощи насоса. А подающие трубы размещены над полом или под ним. Горизонтальная магистраль с нижней разводкой должна быть проложена с небольшим уклоном от котла, радиаторы же нужно ставить все на одном уровне.
В домах, где два этажа, подобная схема разводки имеет два стояка — подающий и обратный, вертикальная же схема допускает их большее количество. Во время принудительной циркуляции теплоагента с применением насоса температура в помещении повышается намного быстрее. Поэтому чтобы установить такую систему отопления нужно использовать трубы с меньшим диаметром, нежели в случаях естественного движения теплоносителя.
Циркуляционный насос следует устанавливать всегда в конце обратной части трубопровода независимо от того, какую вы выбрали схему системы отопления. Дело состоит в том, что максимальная температура рабочей жидкости в насосе должна составлять 60 градусов. Если разводка вертикальная в двухэтажном строении, систему нужно оснащать стояком, посредством которого теплоноситель будет подниматься на второй этаж. Стояк должен врезаться до первого радиатора нижнего этажа, если это позволит сделать планировка дома.
На трубах, которые входят в этажи, нужно ставить вентили, которые будут регулировать подачу горячей воды на каждый этаж.
Рассмотрим некоторые схемы разводки для однотрубной системы отопления:
- схема с вертикальной подачей – может иметь естественную или принудительную циркуляцию. При отсутствии насоса теплоноситель циркулирует посредством смены плотности во время остывания при теплообмене. От котла вода поднимается в магистраль верхних этажей, затем по стоякам распределяется по радиаторам и остывает в них, после чего опять возвращается в котел;
- схема однотрубной вертикальной системы с нижней разводкой. В схеме с нижней разводкой возвратная и подающая магистрали идут ниже приборов отопления, а трубопровод проложен в подвале. Теплоноситель подается по стоку, проходит через радиатор и возвращается вниз в подвал через опускной стояк. При данном методе разводки теплопотерь будет значительно меньше, чем тогда, когда трубы находятся на чердаке. Да и обслуживать систему отопления с данной схемой разводки будет очень просто;
- схема однотрубной системы с верхней разводкой. Подающий трубопровод в данной схеме разводки расположен над радиаторами. Подающая магистраль проходит под потолком или через чердак. Через эту магистраль стояки идут вниз и к ним по одному крепятся радиаторы. Обратная магистраль идет или по полу, или под ним или через подвал. Такая схема разводки подойдет в случае естественной циркуляции теплоносителя.
Помните, что если вы не хотите поднимать порог дверей с целью прокладки подающей трубы, вы можете плавно ее понизить под дверью на маленьком кусочке земли с выдерживанием общего уклона.
Варианты исполнения однотрубной системы отопления
Различаются естественный и принудительный тип циркуляции, также схема может разделяться по типу:
- Источника тепла. Это могут быть твердотопливный, газовый, электрический котлы.
- По теплоотдающим приборам, в качестве которых применяются радиаторы или контур теплого пола.
- По устройству транспортировки. Если теплоноситель поступает самотеком, требуется разгонный участок движения, если монтируется принудительная циркуляция, устанавливается насос.
- В зависимости от оборудования для компенсации избыточного давления. Используются расширительные баки открытого или закрытого типа.
Также в расчет берутся виды труб по материалу изготовления, виды водопроводной арматуры.
Схемы с естественной и принудительной циркуляцией
Естественная циркуляция обозначает, что теплоноситель транспортируется по трубе самотеком, принудительная – с помощью насоса. Первый вариант требует монтажа трубопроводов с определенным уклоном для обеспечения тока воды. Также нужен разгонный участок для получения нужного давления, которое и перемещает жидкость. Разгонный участок – вертикальный патрубок, отходящий от котла. По патрубку поднимается теплоноситель, затем по трубопроводу, соединенному с патрубком, поступает вниз, заполняя всю тепловую магистраль и радиаторы.
Если схема однотрубного отопления самотеком выполняется с верхней разводкой для 2-х этажных домов, разгонным участком служит подающий патрубок, только он поднимается на нужный уровень. При монтаже одноконтурной системы в одноэтажном строении с горизонтальной разводкой нужен разгонный коллектор высотой не меньше 150 см от уровня первого установленного радиатора.
Самотечные схемы зависят от количества поворотов – чем их больше, тем труднее транспортировка носителя, поэтому рекомендуется делать не более 2-х поворотов на всю магистраль. Также гравитационный тип транспортировки создает проблемы с прогревом крайнего прибора отопления – остывающая вода плохо прогревает батарею, приходится увеличивать количество секций.
Поможет установка насоса, который можно ставить на любом повороте магистрали. Работа насоса нивелирует все недостатки одноконтурной схемы, ускоряет движение теплоносителя, гарантирует проход жидкости по любым поворотам. Перед монтажом насоса нужно определиться с зоной – несмотря на возможность ставить в любой точке, в расчет принимается взаимодействие резиновых деталей с горячей водой, что снижает срок службы прибора. Поэтому рекомендуется ставить насосы на трубопроводе обратного течения носителя, где циркулирует вода с малой температурой.
Выбирая схему, следует учитывать достоинства принудительной вентиляции:
- упрощенная реализация сложных схем отопления с поворотами, подъемом теплоносителя на 2-й этаж, мансарду;
- не придется покупать трубы разного диаметра;
- нет нужды просчитывать угол наклона каждого отрезка трубопровода.
Есть и недостатки – зависимость от электропитания, возможность засорения прибора и наличие затрат на обслуживание (оплата счетов за электричество).
Открытая и закрытая системы
Различаются схемы по типу расширительного бака, который монтируется вместе с системой. Если это закрытая емкость – система закрытая, если нет крышки – открытая. Устанавливается бак в самой высокой точке системы. В герметичных баках есть отвод для слива излишков воды или внутреннее пространство разделено мембраной расширительного типа – при избытках жидкости газ в одной половине сжимается, мембрана вытягивается, как только объем жидкости нормализуется, мембрана возвращается в исходное положение и обеспечивает нужное давление. Закрытая система очень проста в монтаже и применении.
Открытый бак также ставится в самой высокой точке схемы, но при этом у бака нет крышки, поэтому не исключено взаимодействие с кислородом, поступающим в трубы, – повышается риск завоздушивания. Плюс использования именно открытой системы в отсутствии необходимости следить за давлением и возможностью изготовления расширительного бака из подручного материала. Пользователи отмечают еще ряд минусов – в бак нужно доливать воду, нельзя применять антифриз (теплоноситель будет испаряться, а его пары ядовиты), кислород в теплоносителе быстрее изнашивает трубы.
Система отопления многоэтажного дома
Система отопления многоэтажного дома довольно сложна и её внедрение очень ответственное мероприятие, результат которого будет влиять на всех находящихся в здании людей.
Существует несколько схем отопления многоэтажных домов, каждая из которых имеет как свои плюсы, так и свои минусы:
- Однотрубная система отопления многоэтажного дома вертикальная – надёжная система, благодаря чему пользуется популярностью. Помимо этого, на её реализацию требуется меньше материальных затрат, простота монтажа, детали могут быть унифицированы. Из недостатков можно отметить один, в отопительном сезоне бывают периоды, когда температура воздуха на улице повышается, а это значит, что в радиаторы (из-за перекрытия их), попадает меньше теплоносителя и он выходит из системы неостывшим.
- Двухтрубная система отопления многоэтажного дома вертикальная – эта система позволяет напрямую экономить тепло. При необходимости закрывается термостат, и теплоноситель будет продолжать поступать в нерегулируемые стояки, которые располагаются на лестничных клетках здания. Из-за того, что при такой схеме в стояке возникает гравитационное давление, часто отопление организуют, применяя нижнюю прокладку разводящей магистрали.
- Двухтрубная горизонтальная система – наиболее оптимальна как по гидродинамическим, так и по теплотехническим показателям. Эта система может применяться в домах самой разной этажности. Такая система позволяет эффективно экономить тепло, а также малоуязвима даже в тех случаях, которые не были учтены проектом. Единственный недостаток это высокая стоимость.
Прежде чем приступать к монтажным работам, необходимо спроектировать отопление. Как правило, проектирование отопительной системы многоэтажного дома выполняется на этапе проектирования самого дома. В процессе проектирования отопительной системы производятся расчеты, и разрабатывается схема отопления многоэтажного до расположения труб и отопительных приборов. В заключение работы над проектом, он проходит стадию согласования и утверждения в государственных инстанциях.
Как только проект согласован и получены все необходимые решения, начинается этап подбора оборудования и материалов, их закупки, а также осуществляется их доставка на объект. На объекте уже бригада монтажников приступает к монтажным работам.
Наши монтажники выполняют все работы с соблюдением всех нормативов, а также в чётком соответствии с проектной документацией. На заключительном этапе система отопления многоэтажного дома опрессовывается и производятся пусконаладочные работы.
Система отопления многоэтажного дома представляет особый интерес, ее можно рассмотреть на примере стандартного пятиэтажного дома. Необходимо выяснить, как в таком доме функционирует отопление и горячее водоснабжение.
Схема отопления двухэтажного дома.
В пятиэтажном доме подразумевается центральное отопление. в доме имеется ввод теплотрассы, есть водные задвижки, тепловых узлов может быть несколько.
В большинстве домов тепловой узел заперт, что делается для достижения безопасности. Несмотря на то что все это может показаться очень сложным, систему функционирования отопления можно описать доступными словами. Проще всего взять для примера пятиэтажный дом.
Схема отопления дома следующая. После водных задвижек располагаются грязевики (грязевик может быть один). Если система отопления открытая, то после грязевиков через врезки располагаются задвижки, которые стоят с обработки и подачи. Система отопления сделана таким образом, чтобы вода, в зависимости от обстоятельств, не могла браться с обратной стороны дома или с подачи. Все дело в том, что центральная система отопления многоквартирного дома функционирует на воде, которая перегрета, поступление воды осуществляется с котельной или с ТЭЦ, ее давление при этом составляет от 6 до 10 Кгс, а температура воды достигает 1500°С. Вода находится в жидком состоянии даже в очень холодную погоду благодаря повышенному давлению, поэтому она в трубопроводе не вскипает с образованием пара.
Когда такая высокая температура, то ГВС включается с обратной стороны здания, там температура воды не превышает 700°С. Если температура теплоносителя низкая (это происходит весной и осенью), то для нормального функционирования ГВС такая температура не может быть достаточной, тогда вода на ГВС идет с подачи в здание.
Теперь можно разобрать открытую систему отопления такого дома (это называется открытый водозабор), такая схема является одной из самых распространенных.
С принудительной циркуляцией
Циркуляционный насос для однотрубной схемы подключения – лучшее решение. С принудительной циркуляцией теплоноситель доходит с минимальной потерей температуры до последних радиаторов в контуре, нивелируя основной недостаток схемы. При первом запуске отопления на порядок быстрее прогревается вся система, и не нужно ждать шесть-десять часов, прежде чем весь контур прогреется.
Если нет необходимости проектировать отопление для работы и в гравитационном режиме, трубы можно прокладывать в стяжке или зашивать в стены так, чтобы их не было видно.

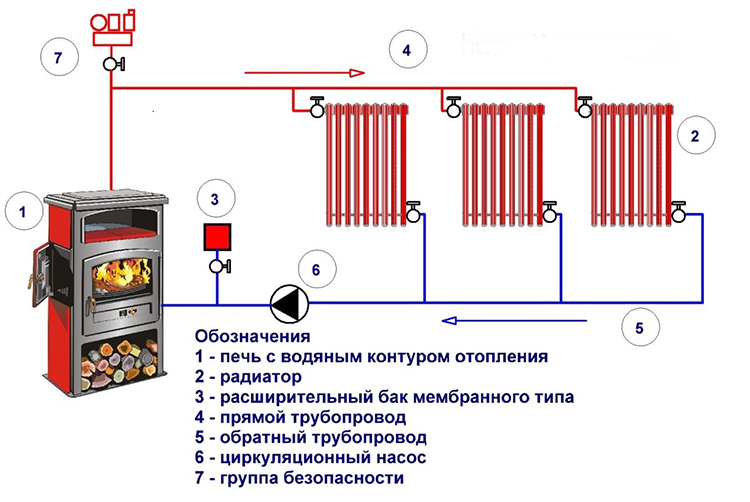

Схема с принудительной циркуляцией
Повышается управляемость системы. Сопротивление, которое создают терморегуляторы току теплоносителя, достаточно учесть во время выбора циркуляционного насоса. Достаточно мощный напор позволит прокачивать теплоноситель по всему контуру при любых установка регулировочной арматуры, установленной на каждом в отдельности теплообменнике.
Циркуляционный насос существенно повышает максимально допустимую протяженность контура. Допустимое снижение тепловой мощности крайних радиаторов сохраняется даже при длине контура до 150 метров. Если необходимо охватить большую площадь, достаточно разделить схему на два и более контура, соединенных параллельно с установкой насосов в каждом из них.
Особенности эксплуатации традиционного однотрубного отопления
Типовые схемы вертикальных однотрубных стояков показаны ниже
Вертикальные однотрубные стояки.

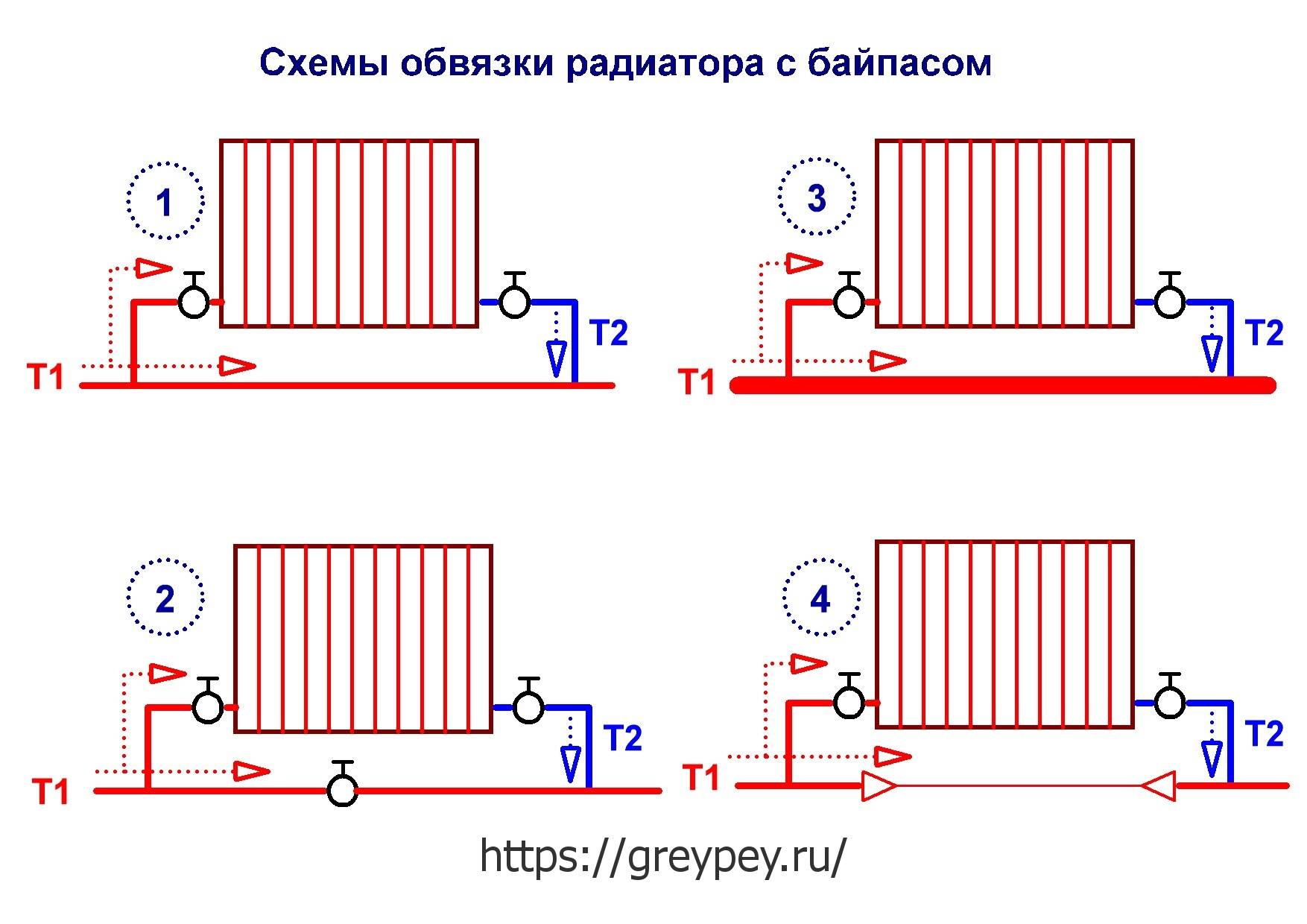

На «обвязке» батарей в советское время устройства регулирования не устанавливались. Первые по ходу течения воды приборы нагреты сильнее последних. Температурный перепад в батареях расчитывается по формуле ∆T_р=∆T⁄N, где N – число этажей. По однотрубным стоякам принудительно циркулирует в N и 2N раз больше жидкости, чем по двухтрубным, причем 80 % ее объема протекает по байпасам.
Такая нерациональная (с точки зрения затрат электроэнергии на перекачку жидкости) конструкция применялась из-за ее предельной простоты и экономичности. Низкая цена электроэнергии, удерживаемая по политическим соображениям, не стимулировала ее экономию при принудительной циркуляции избыточного объема теплоносителя.
Однотрубные теплосистемы гидравлически весьма устойчивы и малочувствительны к несанкционированным заменам радиаторов или наращиванию числа их секций. Отключение отдельных батарей почти не изменяет теплоотдачу остальных приборов. Ведь вода в основном проходит по байпасам. А вот двухтрубные теплосистемы при этом обязательно разбалансируются.
Варианты разводки
Мы приведем все возможные принципиальные схемы водяного отопления одноэтажного дома; однако автор настойчиво рекомендует отказаться от двух из них в пользу третьей. Обоснование? Давайте все-таки начнем со знакомства.
Двухтрубная
Схема двухтрубной системы отопления одноэтажного дома выглядит так:
- По периметру дома(под полом или в жилом помещении) проходят два трубопровода — подающий и обратный.
- Радиаторы, регистры, фанкойлы или конвектора врезаны в них в качестве перемычек, создавая своего рода короткое замыкание.
Понятно, что вода будет стремиться циркулировать через ближние к циркуляционному насосу отопительные приборы. Чтобы дальним тоже досталось тепло, система отопления балансируется: проход воды через часть батарей ограничивается дросселями.
Недостатка у этой схемы видится два:
- Неоправданно большой расход труб.
- Опасность разморозки без балансировки.
Достаточно любопытному ребенку открыть до отказа ближние дроссели — и через небольшое время циркуляция в дальних батареях уменьшится до нуля. Автору доводилось восстанавливать двухтрубные системы отопления после таких событий: и трубы, и радиаторы были разорваны льдом.
Двухтрубное отопление. Можно и так, но есть более простой и надежный вариант.
Эта схема системы отопления одноэтажного дома выглядит так:
- На прямом и обратном трубопроводе монтируются коллекторы — гребенки с дросселями на каждом отводе.
- От каждой пары отводов (одного с подачи и одного с обратки) идет пара труб к батарее.
В плане регулировки, ее возможностей и удобства такая схема выше всяких похвал. А вот с монтажом все хуже: вы столкнетесь с необходимостью прятать в стяжку пола или за фальшстенами не меньше полудюжины труб. Чаще — куда больше. Разумеется, их суммарная стоимость тоже не порадует.
Простой и дешевой лучевую разводку точно не назовешь.
Однотрубная
Простейшая схема однотрубной системы отопления для одноэтажного дома, так называемая ленинградка, монтируется так:
По периметру дома пускается труба большого диаметра (не меньше ДУ32. Больше — лучше).
Трубу монтируют внутри жилого помещения: тогда все тепло, которое отдается ее поверхностью, послужит обогреву помещения. Причем там, где это больше всего нужно — у внешних стен. Со стороны подачи разводка должна быть несколько выше, чем там, где к котлу возвращается обратка.
1-котел. 2-расширительный бак. 3-регистры отопления.4-дроссели. 5-обводка входной двери. 6-сброс. Стрелки показывают уклон труб. Эта схема обеспечивает естественную циркуляцию.
В закольцовку трубой меньшего диаметра (обычно ДУ20) врезаются радиаторы или конвектора. На подводках желателен монтаж дросселей и отсекающих отопительный прибор вентилей; воздушник в верхней пробке тоже не помешает. Однако эта схема отопления одноэтажного дома позволяет запустить тепло и без дополнительной арматуры.
Дроссели полезны, чтобы выровнять температуру радиаторов вдоль кольца; воздушники стравят воздух, который без них будет вытеснен водой в верхнюю часть отопительного прибора и несколько уменьшит эффективность теплоотдачи.
Что мы получаем?
- Описанное отопление одноэтажного частного дома своими руками монтируется очень быстро и с минимальными затратами.
- Тепло не теряется: все коммуникации находятся внутри жилых комнат.
- При остановке циркуляционного насоса движение теплоносителя замедлится, но не остановится. Теплового расширения воды достаточно для продолжения циркуляции.
Ключевой момент здесь — диаметр кольца по периметру дома. Чем он меньше, тем медленнее естественная циркуляция воды.
Частые ошибки при выборе компонентов
Самой главной ошибкой мастера является попытка обустроить однотрубную отопительную систему в доме, площадь которого превышает 100 м.кв. Если установить на один контур слишком много радиаторов, он не будет эффективно работать. Еще одна ошибка — выбор котла с неравноценным КПД. Если он слишком низкий, то в здании будет холодно, если высокий, то потребление топлива увеличится.
Ошибкой считается подключение батарей посредством уголков и при отсутствии перемычек. Если сделать так, то прогрев помещения будет неравномерный, а при поломке одного радиатора придется останавливать всю систему.
При выборе слишком большого диаметра трубы контур будет работать неэффективно.
Какой тип циркуляции выбрать
И снова выбор стоит между двумя вариантами: принудительной и естественной циркуляцией.
Естественная циркуляция будет работать при любых обстоятельствах, в том числе при отключении электричества. Это примитивная схема, в которой движение теплоносителя обеспечивает разгонный участок магистрали, расположенный под наклоном в верхней части.
Горячая вода поднимается от котла вверх и под влиянием гравитации устремляется к радиаторами, расположенным внизу магистралиФОТО: greypey.ru
Если в доме верхняя разводка к радиаторам, то достаточно просто плавного поворота трубопровода, а при горизонтальной разводке дополнительно устанавливается разгонный коллектор, имеющий высоту не меньше полутора метров от первой батареи.
Важно отметить, что для такого типа циркуляции важно правильно подобрать сечение трубопровода для магистрали и количество радиаторов. Также придётся отказаться от части запорных механизмов, что может усложнить ремонтные работы
Принудительная система даёт возможность использовать тонкие аккуратные трубы и произвольное количество радиаторов со сложной схемой разводкиФОТО: greypey.ru
Её главный недостаток – энергозависимость. Насос можно поставить в любом месте трубопровода, поэтому, если не хотите слушать постоянный шум – выбирайте подвал или пристройку. При таком решении, каждый радиатор можно оснастить системой регулирования, контролируя температуру в каждом помещении по отдельности даже в двухэтажном доме.
Особенности монтажа
Схема подключения однотрубной системы отопления с верхним и нижним розливами
Если же решено своими руками устроить именно однотрубную систему с естественной циркуляцией, то стоит придерживаться нескольких обязательных правил, иначе зимой в доме будет очень некомфортно. Тупиковая система для подключения своими руками не рекомендуется ввиду сложности и дороговизны.
Нужно очень тщательно смонтировать сборно-подающую магистраль. Так, чтобы наклон горизонтальной трубы был не менее 10° и отсутствовали провисы. Патрубки, которыми радиаторы подключаются к нижней трубе, должны быть разными, со стороны выхода теплоносителя из котла – длиннее.
Одноконтурная система отопления с нижней трубой может быть использована только в том случае, когда число радиаторов не превышает пяти штук. Если дом значительно больше, делается два контура либо используется двухтрубные системы, виды которых (в том числе тупиковая с естественной или принудительной циркуляцией) рассматриваются отдельно. При выполнении работ своими руками следует учесть, что ближние к прямому патрубку котла радиаторы должны быть меньшего объема или на их входах устанавливаются шаровые краны, чтобы регулировать количество поступающего теплоносителя.
Если перепад высот между верхней плоскостью первого от котла радиатора и нижней точкой сборной горизонтальной магистрали невозможно сделать больше 1,5 м, то в схему системы отопления обязательно включается циркуляционный насос. Тоже самое касается случая использования второго нагревательного контура газового котла, который нельзя ставить в подполье. Расширительный бак устанавливается перед насосом против движения теплоносителя, чтобы исключить постоянное срабатывание его мембраны.
Факт! Однотрубное отопление – это способ обогрева с неэффективной циркуляцией, ее балансировка легко нарушается. Ее монтаж массово применялся для одноэтажного строительства, когда в дефиците были трубы, фасонные изделия, электроды. Горизонтальная разводка считалась наиболее простой, а работы можно было вести только сваркой по металлу. Вертикальная, использовавшаяся в многоэтажных домах, была еще менее эффективной. Сейчас, когда в магазинах есть все, в том числе новые материалы и комплектующие, а огневые работы при монтаже труб не требуются, использовать ленинградское отопление нежелательно из-за капризности и сложности настройки.
