Что может выйти из строя в насосной станции и как это исправить

Ремонт своими руками

Рассмотрим этапы некоторых ремонтных работ.

Замена груши гидроаккумулятора

Часто проводится ремонт путем замены мембраны. Для этого проводится демонтаж гидроаккумулятора и самого уплотнительного элемента:

1. Фланец снимается.
2. Мембрана вынимается.
3. Бак промывается.

Замена мембраны в насосной станции

После этого новая мембрана устанавливается на свое место. Заключительный этап ремонта – сборка и установка расширительного бака на свое место.

Регулировка реле давления

К сожалению, эта деталь не поддаётся ремонту, ее можно только заменить или отрегулировать. На корпусе датчика есть два штурвала. Большой служит для поднятия давления в системе. Маленький регулирует интервал включения насоса. Подкручивая их, выбираете диапазон работы устройства.

Реставрация или замена крыльчатки

1. Для замены рабочего колеса необходимо разделить двигатель и камеру подачи воды, открутив несколько болтов на фланце.
2. Крыльчатка крепится на штоке и прижимается гайкой.
3. Откручиваем ее и снимаем диск.
4. Сборку производим в обратном порядке.

Замена гидроаккумулятора

1. Расширительный бак имеет вид металлического бочонка с запайным корпусом. Внутри груши расположен резиновый мешок, в который при повышении давления в системе поступает вода.
2. Если диагностика выявила поломку именно в гидроаккумуляторе, его нужно снять, открутив контргайку на шланге, ведущем в насос.
3. Заменяемая деталь в баке — это ниппель для накачки воздуха и резиновый мешок для воды.
4. Замена происходит путем откручивания тыльной крышки груши.

Замена сальника

1. Следуя пункту 3, разбираем насос.
2. Сняв крыльчатку, доберемся до сальника.
3. Снять его можно, нагрев или расплавив газовой горелкой или строительным феном.
4. Остатки грязи или ржавчины счищаем и запрессовываем новый сальник.

Замена подшипника

1. Следуя инструкции, указанной выше, совершаем поэтапный полный разбор устройства.
2. Вытаскиваем якорь двигателя через заднюю крышку.
3. На валу расположены два подшипника, по обоим концам стержня.
4. Чтобы вынуть их, вал придется нагреть горелкой.

Новые кольца надеваем на старое место, предварительно почистив стержень от ржавчины.

Агрегат работает рывками

Если насосная станция работает рывками, то агрегат часто включается и выключается. Причин может быть несколько, для их устранения делают следующее:

1. Прежде всего, нужно проверить давление в воздушной камере гидробака. Для этого можно использовать обычный автомобильный манометр. Если давление понижено, попробуйте накачать воздух в камеру при помощи насоса. Через некоторое время замер нужно повторить. Если давление снова понизилось, значит, воздух из камеры выходит через трещину или разгерметизированное место. После их удаления давление можно восстановить и воздух не будет уходить. Отверстие в корпусе можно заделать при помощи холодной сварки.
2. Если гидрофор, например, агрегат Марина для дома, качает воду рывками, то причина  может быть в повреждении диафрагмы. В этом случае диафрагму нужно заменить.
3. Также если агрегат для дома часто включается и отключается, а также качает воду рывками, проблема может быть вызвана нарушением исправной работы реле давления.

Ели агрегат набирает воду рывками, то проблема может возникнуть из-за неправильной работы узла автоматики. Обычно при такой работе показания на манометре то скачут до максимальных показателей, то опускаются до минимума.

Как правило, причиной этой проблемы может быть повреждение резиновой груши, которая растягивается при повышении объёма жидкости и сжимается от давления воздуха во второй камере. Чтобы добраться до груши, нужно найти ниппель с тыльной стороны бака. Если на него нажать, то пойдёт воздух. Если из него после нажимания вместо воздуха пойдёт вода, то резиновая груша повреждена и придётся выполнить её замену. Для этого нужно разобрать корпус, раскрутив болты.

Иногда такая ситуация может возникнуть из-за падения давления воздуха в подушке, которая находится за резиновой грушей. Обычно давление в этой части должно быть равно 1,5 атм. Если герметичность корпуса нарушена, то воздух будет уходить и гидробак не сможет справляться со своими функциями. Для повышения давления нужно закачать воздух через ниппель, расположенный в задней части корпуса. Если это не поможет, нужно искать микротрещины в корпусе и производить их ремонт либо полную замену корпуса гидробака.

Ремонт насоса

К сожалению, отремонтировать насос своими руками не так просто. Это все-таки электроприбор. После длительной эксплуатации и, если насосная станция долго не работала, к примеру, была законсервирована на зимний период, то иногда при включении насос начинает гудеть, а его ротор при этом не вращается. Основная причина данной неисправности – заклинило подшипники электродвигателя, потому что в них проникла влага. При длительном хранении на поверхностях подшипников образовалась коррозия. Она-то и мешает крутиться им.

Детали насосной станции

Самый простой способ запустить насос – это сдвинуть с места его ротор. Что для этого можно сделать.

• Необходимо снять заднюю крышку агрегата, где установлена крыльчатка для охлаждения прибора.
• Можно попробовать от руки крутануть крыльчатку. Если она поддалась, то также от руки надо раскрутить вал электродвигателя, а затем включить сам насос, нажав на кнопку «Пуск».
• Если от руки крутануть не получилось, тогда придется снять крыльчатку с вала мотора и попробовать крутануть его при помощи разводного, но лучше газового ключа.

Конечно, лучше бы вскрыть мотор насоса и смазать подшипники. Но своими руками, если вы никогда это не делали, лучше ничего не открывать и не разбирать конструкцию прибора. А тем более заниматься заменой подшипника водяного насоса.

Замена крыльчатки

Точно такая же ситуация, то есть, мотор гудит и не вращается, может возникнуть по причине заклинивания рабочего колеса, которое также называют крыльчаткой. Оно располагается внутри рабочей камеры, и между ним и корпусом насоса очень маленький зазор. Именно после долгого хранения рабочего агрегата в этом зазоре образуются наросты ржавчины, которые и становятся причиной заклинивания ротора.

Можно проблему решить, раскрутив вал, как и в случае с подшипниками. Но если это не помогло, то значит, рабочее колесо крепко прикипело к корпусу. И лучше всего его заменить на новое. Как провести замену крыльчатки насосной станции?

• Рабочая камера насоса состоит из двух частей, которые соединяются между собой четырьмя болтами. Поэтому их надо открутить и отсоединить одну часть от другой.
• Крыльчатка насажена на вал электродвигателя. Чтобы ее снять, необходимо открутить прижимную гайку, которая ее держит.
• Так как вал вращается в подшипниках, то болт просто так не открутить. Необходимо зафиксировать сам ротор.
• Поэтому надо снять заднюю крышку и крыльчатку вентилятора.
• Затем зажать задний конец вала, к примеру, все тем же газовым ключом, а с другой стороны разводным ключом открутить гайку.
• Постучав слегка молотком по крыльчатке, надо поддеть ее отверткой и стащить с вала.
• На ее место устанавливается новая крыльчатка, и все операции производятся с обратной последовательности.

Вот так можно ответить на вопрос, как снять крыльчатку с насосной станции. Скажем прямо, что сложность данной операции заключается в том, что при длительной эксплуатации рабочее колесо может прикипеть к валу. Поэтому перед тем как его демонтировать, необходимо смазать место соединения, к примеру, техническим маслом или обычной водой.

Ремонт сальника

Кстати, при произведении замены крыльчатки, надо обязательно провести ремонт сальника насосной станции. Если уж рабочая камера открыта, то стоит все проверить в ней досконально. Уязвимым место в этой части является сальник, который отделяет рабочую камеру от отсека, где расположены электрические части мотора насоса. Он состоит из двух частей: один располагается внутри рабочей камеры, второй в электрическом отсеке.

Сальник в насосе

Поэтому сначала снимается первая часть, для чего надо снять стопорное кольцо, которое сальник подпирает. Сам резиновый элемент снимается от руки.
Со второй частью сложнее. Придется вытащить из статора ротор электродвигателя. Для этого надо открутить четыре болта с задней стороны мотора, снять крышку вместе с ротором. Просто вытягиваете его на себя, держась за крышку.
Далее снимается вторая часть сальника.
Сборка производится с обратной последовательность

Здесь очень важно при вытаскивании и вставлении ротора в статор не повредить медную обмотку.

Как видите, ремонт насосной станции своими руками (замена сальника, крыльчатки) – процесс не самый простой. Но если в нем разобраться, то можно обойтись и без мастера. Кстати, если уж вскрыли электродвигатель, то тут же смажьте его подшипники. Но чаще всего в данных конструкциях подшипники имеют закрытую конструкцию, поэтому при плохой их работе лучше детали поменять.

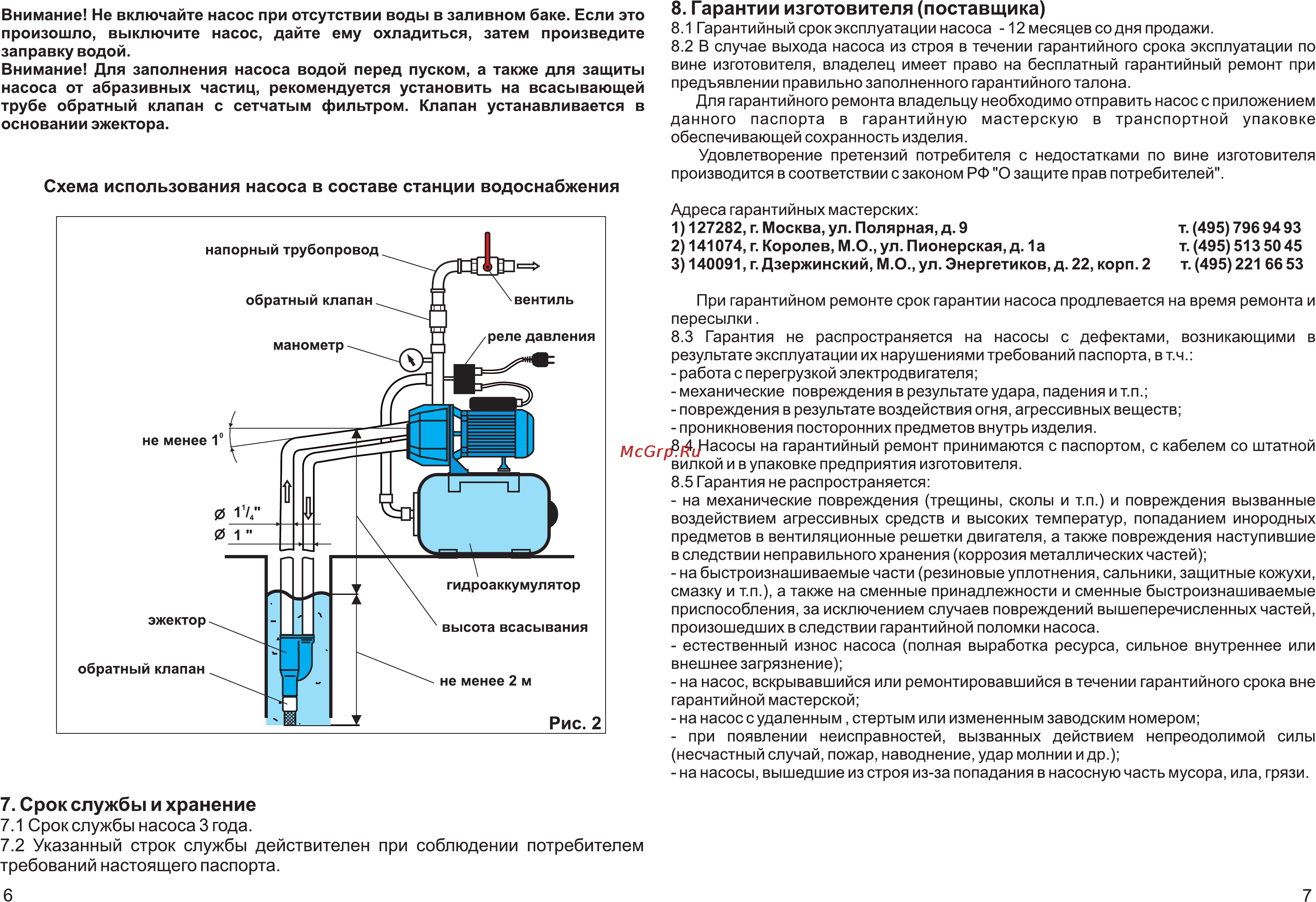

Особенности конструкции

Когда участок расположен в отдалении от магистрального водопровода, владельцы своего коттеджа находятся перед выбором – устанавливать обычный насос в колодце или обустраивать скважину. Если вопрос касается дачного домика, то может хватить небольшого объема воды, но для постоянного круглогодичного проживания семьи из 3-5 человек этого будет недостаточно. Тогда потребуется установка, включающая:

• Сам погружной или поверхностный электронасос. Это основной конструктивный узел, который отвечает за подъем жидкости из скважинного забоя на поверхность. К нему подключаются водопроводные трубы – ее край входит в один из отверстий пятивыводного штуцера.
• Гидроаккумулятор. Его также называют накопительным баком. Это металлический резервуар, который разделен мембранной грушей или диафрагмой. С одной стороны — воздушный клапан, в котором поддерживается 1,5 атмосферы, со второй — происходит закачка воды. И чем больше жидкости, тем выше давление воздуха.
• Обратный клапан. Он отвечает за то, чтобы вода, попавшая в насос, при его отключении не спускалась обратно вниз, в забой.
• Блок управления. Его также называют автоматикой, она состоит из реле и манометра. Два этих прибора контролируют уровень жидкости в гидробаке и давление в системе.
• Подвод электрического питания.

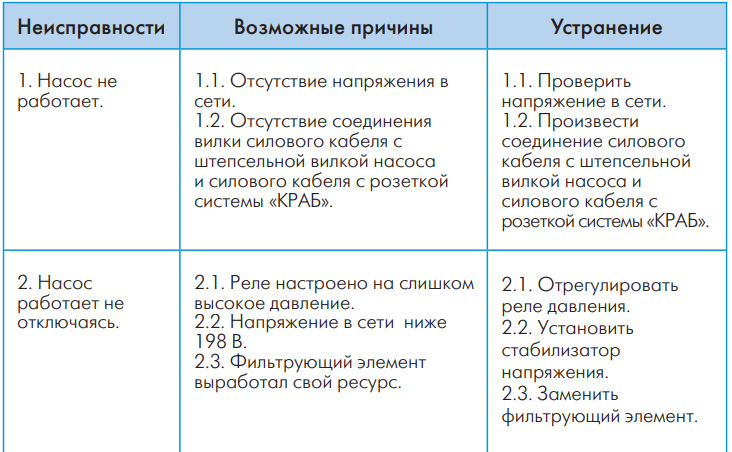

Устраняем неисправности в насосной станции

Одной из распространенных неисправностей насосных станция является ее постоянная работа.

Суть объединения в единый комплекс насоса, аккумулятора давления и управляющего блока заключается в том, что насосное устройство работает периодически, при достижении минимально установленных показателей давления.

Такой режим эксплуатации позволяет существенно продлить срок службы насосного оборудования, предохраняет его составные части от чрезмерного износа.

Некоторые насосы вообще не могут работать в постоянном режиме – это связано со специфическими характеристиками электродвигателей.

В том случае, если насос в комплекте станции не выключается и начинает работать постоянно, необходимо остановить оборудование и постараться выяснить причину неисправности.

Постоянная работа насосной станции «на износ» может вызываться различными факторами. Рассмотрим их поподробнее.

Неправильная регулировка насосной станции

Пожалуй, самой распространенной причиной сбоя в работе насосной станции, может стать неверная регулировка управляющего блока.

В большинстве контрольных узлов в насосных станциях регулировка минимального и максимального уровня давления в системе происходит при помощи двух пружин: большой и маленькой, расположенных непосредственно на реле:

1. пружина большого размера предназначается за установку нижнего порога давления в системе;
2. пружина маленького размера отвечает за разницу между минимальным и максимальным значением.

Кроме того, в процесс эксплуатации управляющий блок насосной станции может засоряться, что негативно сказывается на его работе. Так, в корпусе реле имеется входное отверстие.

При работе, особенно при значительных загрязнениях перекачиваемой воды, оно может загрязняться

Так что перед началом регулировки контрольного узла просто осмотрите составные части контрольного реле и, при необходимости, осторожно прочистите входное отверстие

Для того чтобы получить возможность регулировать узел автоматики насосной станции, его необходимо частично разобрать. Для регулировки устройства произведите следующие действия:

• отключите станцию насосного оборудования от электрической сети;
• слейте из бака аккумулятора давления всю воду;
• подключите к входному клапану аккумулятора давления бытовой или обычный автомобильный насос с манометром;
• создайте в емкости гидроаккумулятора рабочее давление;
• демонтируйте крышку, закрывающую доступ к блоку управления контролирующего реле – вы получите доступ к пружинам.

Минимальный показатель давления в системе (по достижении которого включается насосное оборудование), устанавливается большой пружиной.

Поворачивайте регулировочный винт по часовой стрелке, если хотите повысить минимальный порог и против часовой стрелки, если порог необходимо понизить.

Отрегулировав минимальный порог, приступайте к установке разницы между минимальным и максимальным давлением. Этот показатель определяется поворотом регулировочного винта маленькой пружины контрольного реле.

Поворачивайте винт по часовой стрелке, если хотите повысить верхний порог и против часовой стрелки – если верхний порог необходимо снизить.

Учтите, что максимальное значение давления, при котором должно отключаться насосное устройство, должно составлять 95 процентов от максимально допустимого давления в системе.

Причины поломок

Быстрая выработка ресурса объясняется сложными условиями, в которых технике приходится работать. Постоянное воздействие жидкости, в которую погружен агрегат, вибрация, температурные перепады и трение абразивных частиц водяной взвеси в итоге приводят к появлению сбоев в работе оборудования. Следует упомянуть, что более дорогие модели, например, насос Джилекс или Grundfos, заметно долговечнее и надежнее дешевых аналогов.

Можно выделить несколько основных причин, по которым скважинные аппараты перестают выполнять свои функции.

1. Износ. Рабочие качества узлов постепенно ухудшаются, детали приходят в негодность после определенного срока эксплуатации.
2. Установка механизма выше уровня воды. Техника начинает работать вне жидкой среды, «всухую», в результате чего лишается водяной смазки и охлаждения греющихся рабочих частей. Перегрев оборудования может привести к заклиниванию деталей и даже к оплавлению пластиковых комплектующих.
3. Мощность превышает необходимый уровень, агрегат начинает всасывать большое количество грунта со дна скважины или колодца. Постоянное воздействие абразивных частиц заметно ускоряет износ крыльчатки, деталь ломается раньше срока.
4. Отсутствие стабилизатора напряжения. Электрические части изделия, включая конденсаторы, очень чувствительны к перепадам напряжения и сбоям в электрической сети. Если владелец оборудования не использует стабилизатор напряжения, рано или поздно электрические части агрегата выйдут из строя.
5. Пренебрежение профилактикой. Специалисты рекомендуют проводить регулярные технические осмотры оборудования 1-2 раза в год. Периодическая проверка состояния погружного агрегата позволяет своевременно выявить износ комплектующих и другие проблемы. Профилактика позволяет предотвратить серьезные поломки, устранение которых обойдется владельцу техники гораздо дороже, чем регулярное техническое обслуживание.

Разборка насоса

Демонтировал насосную станцию целиком, и вытащил из подвала дома. Теперь можно в удобной обстановке разбирать её.

Я не стал сразу снимать насос целиком, с гидроаккумулятора, а сначала, снял всё что можно.

Сначала, снял защитный кожух вентилятора охлаждения электродвигателя. Он снимается не сложно. Просто аккуратно поддевая его понемногу, от двигателя, прокручивая вал, чтобы не было перекоса. Это удобно делать «плоской» отверткой, или металлической пластиной. Не делайте резких усилий, чтобы не сломать вентилятор.

Далее, я попытался открутить болты, стягивающие корпус электродвигателя. Увы, смог открутить только один. Три болта отломились, и в дальнейшем, предстоит дополнительные проблемы, по их извлечению.

Корпус насоса прикручен болтами из нержавейки. Болты рассчитаны под ключ «шестигранник».

Но, и тут не повезло! Два болта не пошли. Ключ просто «слизал» грани болта. Пришлось действовать радикально – резать!

За годы эксплуатации, корпус насоса изъела коррозия. Дюралевый корпус местами покрыт язвами. Пришлось прилагать усилия, чтобы снять корпус насоса. Благо, съёмная часть насоса, выполнена из нержавейки!

Наконец, насос разобран.

Предположения, по поводу подшипника оправдались. Вышел из строя передний подшипник. Смазка из него высохла, и при работе «на сухую», подшипник начал рассыпаться.

Осталась ещё одна непростая задача – снять рабочее колесо насоса. Почему непростая? Опять же, из-за многих лет работы.

Гайка крепления рабочего колеса открутилась нормально. Однако же, само колесо снять не получалось. Пробовал с помощью наставки и молотка, выбивать вал ротора – ничего. Колесо выходило только на половину. Уже расплескался вал ротора, и никак. Пришлось просто разбить колесо. Только тогда получилось снять втулку из сплава меди, шпонку.

В последствии, обработал болгаркой развальцованный вал, и перенарезал леркой резьбу.

Вал ротора насоса наконец освобождён, для дальнейших действий.

Так как у меня нет специального съёмника, и сам подшипник уже не пригоден, «снял» я его, с помощью болгарки. Аккуратно сделал надрезы на наружном кольце, затем ударом молотка разбил. То же и с внутренним кольцом подшипника проделал.

Устройство и характеристики основных элементов

Агрегат сильно отличается от погружника в первую очередь своими объемами и принципом работы. Рабочие элементы комплекса:

1. Мощная помпа. Именно она поднимает жидкость из глубины скважины или колодца и подает в водопроводную сеть. Все остальные элементы обеспечивают его правильную работу. Первое и единственное назначение – выкачивание жидкости из водоносной жилы.
2. Шланг или труба. Крутящий момент рабочего колеса создает вакуумную среду внутри шланга, и вода устремляется наверх к крыльчатке. Здесь происходит ее захват и проталкивание дальше в систему.
3. Обратный клапан. Располагается на шланге возле самого агрегата или непосредственно в скважине. Предназначен для остановки жидкости после выключения насоса.
4. Фильтр грубой очистки. Имеет вид железной или пластмассовой пробки с сетчатым основанием. Задерживает крупные и мелкие частицы ила и глины в зависимости от величины ячейки. Предохраняет оборудование от засора, преимущественно крыльчатку.
5. Реле замера давления в магистрали. Без этого прибора устройство не будет работать. Датчик установлен у основания расширительного бака. Когда происходит забор воды, давление в системе падает, реле регистрирует этот процесс и дает команду помпе на включение. Поэтому кабель питания не идет напрямую в сеть, а проходит через датчик давления. Шаг включения 1,5–2 очка.
6. Манометр. Служит контроллером давления в системе. Показывает любые изменения после включения и выключения агрегата.
7. Расширительный бак. Регулирует плавное включение насоса. Без него оборудование будет работать рывками, постоянно включаясь и отключаясь.

Ремонт насосной станции: обзор неисправностей и их устранение своими руками

Насосная станция — отличное решение для организации водоснабжения в частном домовладении. Неожиданная поломка этого комплекса устройств может доставить владельцам множество неприятностей. К счастью, большинство поломок типичны, их вполне можно устранить в домашних условиях. О том, как осуществить ремонт оборудования своими руками, следует узнать заранее. Об этом мы сейчас и будем говорить — оставайтесь с нами и вы узнаете много нового!

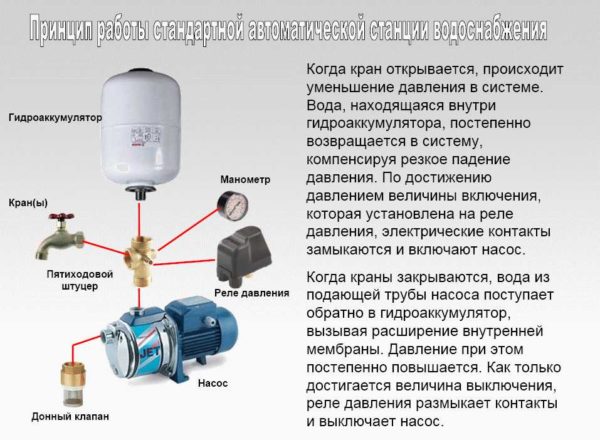

Как обеспечить стабильную работу системы водоснабжения

Чтобы водопроводная система успешно функционировала, нужно обеспечить определенный уровень давления и напора воды. Когда нет доступа к централизованному водоснабжению, эту проблему легко решают с помощью насосной станции. Она обычно состоит из:

• насоса;
• мембранного накопительного бака;
• блока автоматического управления (реле давления, манометр и т. д.).

Насос качает воду, которая поступает в бак. Когда давление в баке достигает определенного максимального уровня, насос отключается. Постепенно вода из бака расходуется на различные нужды и давление падает. При минимальном уровне давления насос снова включается и вода поступает в бак. Управляется процесс автоматически.

С помощью такого агрегата можно обеспечить водоснабжением дом, баню и прочие строения, расположенные на участке. Изучив принцип работы, нужно приступить к изучению возможных поломок и способов их устранения.

Изучив принцип работы и устройство насосной станции, можно сделать её ремонт своими руками

Замена груши гидроаккумулятора

Первым признаком пробитой мембраны (“груши”) будет резкое уменьшение напора воды. Жидкость подается вместе с воздухом. Первым делом проверяется давление в гидроаккумуляторе, которое должно соответствовать 1,5 атм. Если оно отсутствует, то проводится замена мембраны. Порядок работы следующий:

• Прибор отключается от сети, сливается вода и откручивается фланец.
• Вынимается порванная груша, бачок осматривается на наличие ржавчины. Если она имеется, то подлежит удалению. После этого емкость просушивается.
• Вместо старой груши устанавливается новая мембрана, и фланец ставится на место.

Дальше следует проверка утечки воздуха или жидкости.

Нюансы ремонта

В перечисленных выше случаях опытный владелец оборудования может произвести ремонт погружного насоса своими руками — прочистить засорившиеся детали или установить новые. Инструкцию по ремонту можно найти на многочисленных видео в интернете. Но специалисты все-таки рекомендуют обращаться в специальные сервисные центры, так как ремонт погружных насосов разных марок имеет свои нюансы, с которыми может быть не знаком владелец техники.

Например, у техники марки Джилекс ремонт чаще всего заключается в доливе масла в двигатель. Аппараты этой марки оснащены маслозаполненными двигателями, у которых подтекание масла может вызвать сбои в работе и поломку других комплектующих. Для долива масла в насос Джилекс профессионалы настоятельно рекомендуют использовать оригинальный продукт. Многие владельцы техники считают, что можно долить заменитель вроде глицерина или трансформаторного масла, но в итоге такая сомнительная экономия приводит только к ускоренному износу и порче устройства.

В изделиях марки Малыш самой частой проблемой является сильный шум, возникающий даже без откачивания воды. Причиной неполадки служит разрыв центральной оси агрегата. Шум возникает из-за того, что поломанная ось перестает удерживать якорь и мембрану. Проблема устраняется путем замены детали.

Кроме того, что специалисты сервисных центров знакомы с ремонтом водяных насосов любых производителей, при обращении к ним за услугой проводится бесплатная диагностика аппаратов. Поэтому перед тем, как начать ремонт погружного центробежного насоса своими руками, владелец техники должен рассмотреть все варианты и учесть плюсы и минусы каждого из них.

Некоторые виды ремонтных работ

В зависимости от сложности поломки ремонт проводится своими руками или для этой цели приглашаются мастера. К простым работам относятся прочистка фильтра или устранение засорения обратного клапана. Более сложного ремонта требует неисправный гидроаккумулятор. Здесь нужно иметь знания и опыт подобной работы.

Насос качает рывками (очень часто включается/ выключается):

Чтобы устранить эту неисправность, нужно проделать следующее:

Обратить внимание на манометр, который находится на блоке автоматики. Если стрелка манометра поднимается до того давления, на которое была настроена станция (при этом насос отключится), потом резко падает до момента включения, то здесь могут быть следующие причины:
нет давления воздуха в гидробаке. На заводе в бак накачивается азот до давления в 1.5 атм

Иногда из-за коррозии в корпусе бака появляются трещины, и давление долго не держится. Нужно найти утечку и заделать трещину (например, «холодной сваркой»). Проверить давление воздуха в гидробаке можно, подключив к ниппелю манометр (хотя бы автомобильный). Давления в баке может падать и не обязательно из-за появления трещины, а просто по непонятным причинам воздух ушёл. Тогда не нужно доводить себя до заворота мозгов в поисках несуществующих трещин, а просто накачайте воздух насосом (собственно, с этого следует и начинать);
разрыв диафрагмы, разделяющей в баке воздух и воду. Проверить это можно через ниппель: если из ниппеля течёт вода, значит, диафрагма повреждена;
не работает реле давления, которое управляет включением насоса.

На заводе в бак накачивается азот до давления в 1.5 атм. Иногда из-за коррозии в корпусе бака появляются трещины, и давление долго не держится. Нужно найти утечку и заделать трещину (например, «холодной сваркой»). Проверить давление воздуха в гидробаке можно, подключив к ниппелю манометр (хотя бы автомобильный). Давления в баке может падать и не обязательно из-за появления трещины, а просто по непонятным причинам воздух ушёл. Тогда не нужно доводить себя до заворота мозгов в поисках несуществующих трещин, а просто накачайте воздух насосом (собственно, с этого следует и начинать);
разрыв диафрагмы, разделяющей в баке воздух и воду. Проверить это можно через ниппель: если из ниппеля течёт вода, значит, диафрагма повреждена;
не работает реле давления, которое управляет включением насоса.

2 Модельный ряд оборудования

В линейке продукции компании Speroni (Италия) представлено 4 серии насосных станций Марина:

• Marina CAM — бюджетный вариант для водозабора из колодцев глубиной до 9 м;
• Marina APM — насосы для скважин глубиной до 50 м;
• Marina Idromat — агрегаты оснащенные регулятором, отключающим насос при сухом ходе.

Рассмотрим каждую из представленных линеек подробнее.

2.1 Marina CAM

Серия САМ состоит из оборудования выполненного в чугунном либо нержавеющем корпусе, с внутренней оснасткой из пищевых полимеров. Представлено несколько моделей, мощность которых варьируется в пределах 0.8-1.7 кВт, а напор 43-60 м.

Объем гидроаккумулятора может составлять 22, 25 либо 60 л. Это самые доступные станции для частного использования, стоимость которых начинается с 7-ми тыс. рублей.

Среди станций с оптимальным соотношением цена/качество выделим:

• Marina Cam 80/22;
• Marina Cam 60/25;
• Marina Cam 100/25.

Насосная станция Marina Cam 40/22 оснащена гидроаккумулятором объемом 25 л, емкости которого будет достаточно для семьи из 3 человек. Пропускная способность агрегата составляет 3.5 м 3 /час, максимальная глубина подъема — 8 м. Цена — 9 тыс. рублей.

Marina Cam 100/25 имеет сходные технические характеристики — бак на 25 л, пропускная способность 4.2 м 3 /час, однако данная модель оснащена системой повышения давления, котороя значительно увеличивает напор подачи — до 45 м, в сравнении с 30 м у САМ 40/22.

2.2 Marina APM

Скважины насосы серии АРМ имеют максимальную глубину водозабора 25 м (модель 100/25) и 50 м (200/25). Это более мощности и габаритной оборудование, вес которого может доходить до 35 килограмм. В качестве примера рассмотрим популярную станцию Марина АРМ 100/25.

Технические характеристики:

• напор — до 20 м;
• пропускная способность — 2.4 куб/час;
• мощность центробежного двигателя — 1100 Вт;
• диаметр подающего патрубка — 1″.

АРМ 100/25 выполнена в корпусе из нержавеющей стали, модель оснащена защитой от перегрева и системой контроля за уровнем воды в гидробаке. АРМ100/25 предназначена для перекачки чистой воды, без механических включений, температура которой не превышает 35 градусов.

2.3 Типовые неисправности и ремонт

Насосные станции Марина зарекомендовали себя как надежное и долговечное оборудование, однако как и любая другая техника они не застрахованы от поломок. Предлагаем вашему вниманию перечень наиболее распространенных поломок и способы их устранения:

1. Отсутствие подачи воды при включенном насосе, причиной которого чего может быть потеря герметичности в проводящих трубопроводах и износившийся обратный клапан. Первоначально проверьте, не забыли ли вы заполнить корпус насоса водой. Если она есть, осмотрите обратный клапан и герметичность его прилегание к патрубку насоса, а также проверьте состояние водозаборной трубы — все поврежденные узлы подлежат замене. Аналогичные проблемы возможны при повреждении крыльчатки, для замены которой потребуется разобрать агрегат.
2. Вода подается рывками из-за поврежденного гидроаккумулятора. Основной неисправностью гидробака является поврежденная мембрана. Чтобы определить, цела ли она, нажмите на ниппель (расположен на корпусе бака), если из ниппеля будет течь вода, а не идти воздух, значит мембрана порвана. Мембрану установить достаточно легко, нужно лишь открутить с горловины бака фиксирующее кольцо, вытащить старую деталь и смонтировать на ее место новую.
3. Сниженное давление подачи воды. Причиной этого может быть как неисправный гидробак, так и проблемы с насосом. В первом случае скорее всего виновата разгерметизация бака — осмотрите корпус на предмет наличия трещин, заделайте обнаруженные деформации и подкачайте воздух до нормативного значения. Если бак цел, проблему нужно искать в деформированной крыльчатке центробежного колеса внутри насоса.

Отдельно рассмотрим ситуацию, когда насосная станция не хочет работать в автоматическом режиме — агрегат не отключается при полном баке и не отключается при его опустошении. Тут виновата неправильная регулировка реле давления — обычно его калибруют на заводе, однако случаются и исключения.

Вышеприведенная схема демонстрирует стандартное реле давление насосов Марина. На нем, под пластиковой крышкой корпуса, расположены две пружинки. Большая из них вращается по часовой стрелке, она отвечает за минимальное давление в баке, при котором станция включается. Вращая маленькую пружину мы настраиваем максимальное давление, по достижению которого насос отключается.

Регулировка реле давление должна проводиться при отключенном от электросети оборудовании. Перед началом калибровки из бака нужно слить воду, также важен уровень давления воздуха — он должен соответствовать рекомендованной производителем величине.

Состав насосной станции и назначение частей

Насосная станция — совокупность отдельных устройств, соединенных между собой.  Чтобы понимать, как ремонтировать насосную станцию, надо знать из чего она состоит, как работает каждая из частей. Тогда неисправности устранять проще. Состав насосной станции:

• Насос погружного или поверхностного типа. Качает воду из колодца или скважины, поддерживает стабильное давление в системе. С домом соединен при помощи труб.

• На трубопроводе обязательна установка обратного клапана. Он не дает воде при отключении насоса стекать из труб обратно в колодец или скважину. Устанавливается обычно на конце трубы, опущенном в воду.

• Гидроаккумулятор или мембранный бак. Металлическая герметическая емкость, разделенная на две половины эластичной мембраной. В одной находится под давлением воздух (инертный газ), в другую, до создания определенного давления, закачивается вода. Гидроаккумулятор необходим для уменьшения количества включений насоса, продления срока его службы. Создает и поддерживает требуемое давление в системе и небольшой резервный запас воды на случай неработоспособности станции.
• Блок контроля и управления насосной станцией. Обычно это манометр и реле давления, устанавливается между насосом и гидроаккумулятором. Манометр — контрольный прибор, который позволяет оценить давление в системе. Реле давления управляет работой насоса — подает команды на его включение и отключение. Включение насоса происходит при достижении нижнего порога давления в системе (обычно 1-1,6 атм), отключение при достижении верхнего порога (для одноэтажных зданий 2,6-3 атм).

Каждая из частей отвечает за определенный параметр, но один тип неисправности  может быть вызван выходом из строя различных устройств.

Принцип работы насосной станции

Теперь давайте рассмотрим, как все эти устройства работают. При первом запуске системы насос накачивает в гидроаккумулятор воду до тех про, пока давление в нем (и в системе) не сравняется с выставленным на реле давления верхним порогом. Пока нет расхода воды, давление стабильно, насос выключен.

Каждая из частей выполняет свою работу

Где-то открыли кран, спустили воду и т.п. Какое-то время вода поступает из гидроаккумулятора. Когда ее количество уменьшается настолько, что давление в гидроаккумуляторе падает ниже порога, реле давления срабатывает и включает насос, который снова накачивая воду. Отключается он снова-таки реле давления, когда достигнут верхний порог — порог отключения.

Если идет постоянный расход воды (набирается ванна, включен полив саде/огорода) насос работает продолжительное время: пока в гидроаккумуляторе не создастся нужное давление. Это периодически происходит даже при открытых всех кранах, так как насос подает воды меньше, чем вытекает из всех точек разбора. После того, как расход прекратился, станция еще некоторое время работает, создавая в гироаккумуляторе требуемый запас, потом отключается и включается после того как снова появляется расход воды.

Распространенные важные причины частых поломок

Насосная станция имеет определенную комплектацию: блок управления, состоящий из манометра, реле, регулирующего давление, насос, накопительный гидробак и другие составляющие. Ремонт насосных станций предусматривает замену вышедшей из строя запчасти, смену электропроводки, обеспечение поступления необходимого количества воды. Причины аварийного состояния:

• поломка насоса;
• отсутствует электроэнергия, либо недостаточное ее поступление;
• не хватает запаса воды, она отсутствует в системе;
• поврежденгидробак для насосной станции;
• неисправен блок датчиков автоматического управления.

Для выявления условий неработоспособности вначале важно проверить расход электроэнергии, надежность соединения цепи. При низком напряжении требуется подключение к стабилизатору. Затем надо отключить электропитание и прокрутить вал, чтобы устранить возможную блокировку колеса

Следующим этапом проверьте работу пускового устройства

Затем надо отключить электропитание и прокрутить вал, чтобы устранить возможную блокировку колеса. Следующим этапом проверьте работу пускового устройства.

Насос может не поставлять воду по следующим причинам: при нарушении его герметичности, если в корпусе, либо по путепроводу появилась пробка воздуха. Недостаточный уровень высоты воды, низкий ее напор, несоответствие, засорение или поломка трубопровода, клапанов – это факторы, часто вызывающие сбой работы. Рассмотрим подробнее методы определения основных видов поломок и домашний ремонт насосов для воды.
