Этапы и основные правила монтажа
Как только будет составлен план, разбирается по порядку весь процесс установки откатных ворот своими руками. В установке ничего сложного нет, но всё-таки нужно следовать основным этапам монтажа, чтобы избежать в итоге ошибок.
Для начала следует рассмотреть все этапы, которые следует пройти в строгом порядке при установке откатных ворот:
В первую очередь важно обратить внимание на обустройство фундамента. Обычно простые варианты ворот не требуют такой подготовительной работы, но для установки откатной системы требуется фундамент хотя бы на небольшую глубину.
Второй этап — это прокладывание электрокабеля в том случае, если был выбран способ работы откатных ворот от электрического привода, хотя это может также потребоваться и при установке камеры слежения.
Установка устройства с роликами для откатывания ворот.
Установка полотна на роликовую систему
На этом этапе нет необходимости проводить регулировку ворот при производстве навеса створок.
Далее, следует зафиксировать фурнитуру, которая отвечает за то, чтобы улавливать створ ворот
После установки всех необходимых элементов системы производится регулировка ворот. Также проверяют каждый ролик на плавность хода и качество движения самого полотна в системе прокатного механизма.
Монтаж автоматической системы отката ворот производится согласно планам.
Особенности
Откатные ворота начали активно использовать уже более 50 лет назад. Сначала их можно было увидеть в основном при въезде на крупные промышленные и складские территории. Со временем конструкция и фурнитура совершенствовались и становились все доступнее и проще в установке. Постепенно различные варианты раздвижных ворот начали устанавливать на частных территориях, а на сегодняшний день они не редкость и для дачного участка.
В отличие от конструкций подъемного и распашного типа у раздвижных ворот гораздо больше преимуществ:
- Компактность. Это особенно актуально в случаях, когда проезд между соседними участками и место во дворе ограничены. Также откатные ворота практически исключают вероятность повреждения автомобиля створками.
- Износоустойчивость. Основной минус распашных ворот — наличие петель, которые подвержены провисанию под тяжестью створок. У сдвижных ворот такие проблемы отсутствуют за счет равномерного распределения веса конструкции по роликовым опорам.
- Взломостойкость. Грамотно спроектированная и изготовленная система может выдержать таран тяжелого транспорта.
- Защита от парусности. Даже шквальные порывы ветра не наносят повреждения таким конструкциям.
- Доступность автоматических приводов. Мотор и комплектующие автоматических раздвижных ворот дешевле оборудования, которое устанавливается на распашные и подъемные конструкции.
- В зимний период не требуется расчистка снега перед открыванием створки.
Сначала необходимо рассчитать ширину пролета для въезда автомобиля. Обычно для частного сектора рекомендуется проем равный 4 метрам: в него свободно может заехать и легковой, и грузовой транспорт. При необходимости ширину въезда можно уменьшить до 3 или увеличить до 6 метров и более.
Свободное пространство вдоль забора со стороны отката створки должна соответствовать:
- для подвесного и колесного видов конструкций – ширине полотна,
- для консольных ворот – на 40-50% больше ширины створки.
Если подробно изучить инструкции, подготовить качественные материалы и инструменты, за короткий срок можно сделать крепкие и красивые ворота с индивидуальным дизайном.
Откатные ворота. Чертеж и схема откатных ворот.
Откатные ворота имеют настолько простую конструкцию, что никакой чертеж ворот Вам не потребуется. Ниже мы поясним Вам схему работы откатных ворот, после чего Вы без труда поймете их конструкцию, что от чего в ней зависит, что и как в ней можно менять на своё усмотрение. Итак, основой всей конструкции сдвижных откатных ворот являются 2 ролика и движующаяся по ним направляющая балка (иногда её называют «направляющим рельсом»). Посмотрите на фото ниже.
Направляющая, двигающаяся по роликам и есть основа всей конструкции. Направляющая приваривается снизу к каркасу ворот и вот уже весь каркас двигается по роликам. Так как ролики не должны находиться в проеме ворот, чтобы не мешаться под ногами, — их выносят в сторону, за пределы проема ворот, а откатные ворота соответственно удлиняют так называемым «противовесом». Общепринятой конструкцией является такая, при которой длина «противовес» равна половине длины проема ворот. Другими словами, для проема ворот в 5 метров, общая длина каркаса будет равна 5 + 5/2 = 7,5 метров. При этом 2,5 метра в этом каркасе будет тот самый «противовес», который является вылетом за пределы проема ворот и опирается на ролики.
Именно поэтому основой установки ворот является установка роликов. Именно ролики держат всю конструкцию и испытывают наибольшие нагрузки в сравнении со всеми остальными элементами конструкции сдвижных откатных ворот. Эти два ролика держат навису всё полотно ворот, поэтому их устанавливают на массивный железобетонный фундамент, в который, для удобства заливают закладную деталь, выполненную из швеллера. Это делается для упрощения последующего монтажа роликов и именно к ней впоследствии привариваются основания двух роликов, а ещё позже — основание для крепления двигателя механизма отката. (смотрите фотографию выше).
Все остальные комплектующие для откатных ворот практически не несут силовых нагрузок и служат для удерживания полотна ворот от раскачиваний. Все эти комплектующие для откатных ворот изображены ниже. Из них, поддерживающая шина (кронштейн квадратный с двумя резиновыми роликами), улавливатель нижний и улавливатель верхний — монтируются на столбы.
Давайте разберем поэлементно весь набор комплектующих, необходимых для установки откатных ворот. Посмотрите на схему ниже, на которой мы пронумеровали все элементы. Итак поэлементно согласно нумерации на схеме:
- Торцевая заглушка для задней части направляющей. Её предназначение отчасти декоративное, отчасти чтобы предотвратить набивание снега внутрь направляющей при откате ворот в зимний период если они откатываются, разгребая снег;
- Поддерживающая шина с двумя регулируемыми роликами (кронштейн квадратный с двумя резиновыми роликами). Она устанавливается в верхней части столба (ближайшего к закладной с несущими роликами) и просто удерживает полотно ворот в вертикальном положении от раскачивания и опрокидывания;
- Улавливатель верхний. Он устанавливается на «принимающем» столбе. Роль уловителя — удерживать полотно ворот от раскачивания когда откатные ворота закрыты;
- Улавливатель нижний. Практически то же самое, что и в предыдущем пункте, но с опорной площадкой, на которую закатывается опорный ролик когда откатные ворота полностью закрываются. Смысл в том, чтобы не только удержать откатные ворота от раскачивания, но и разгрузить ведущие ролики и направляющую, испытывающую сильные изгибающие нагрузки при полностью выдвинутых воротах;
- Опорный ролик. Данный ролик является одновременно и демпфером и заглушкой для переднего края направляющей. При закрытии ворот он закатывается в «нижний улавливатель» (см. предыдущий пункт № 4), демпфирует удар полотна закрывающихся ворот, опирается своим роликом на опорную площадку «нижнего улавливателя», снимая изгибающие нагрузки с направляющей и всего полотна ворот;
- Собственно сама направляющая (или «направляющий рельс»), благодаря которому откатные ворота и движутся вперед-назад по роликам (ролики на схеме откатных ворот под № 7). Как мы уже написали выше, направляющая заглушена с тыльной стороны элементом №1, с передней стороны элементом № 5.
- Опорные ролики с регулировочными подставками — элементы, несущие на себе основную нагрузку и обеспечивающие перекатывание откатных ворот. По сути это самые силовые элементы конструкции, требующие закрепления на прочном основании в виде закладной, обычно монтируемой на железобетонный фундамент.
Виды откатных ворот
Необходимо отметить, что чисто конструктивно откатные ворота – это устройство, которое откатывается вдоль забора, открывая тем самым въезд внутрь двора. Отсюда, в принципе, и название. Но по способу опоры на несущие элементы они делятся на несколько видов.
Подвесные
Подвесные ворота часто применялись именно на производственных объектах. По сути, это воротное полотно, которое подвешивалось на горизонтально расположенную несущую балку, установленную на опорных стойках. Ролики, используемые в конструкции, выполняли и функции элементов перемещения, и крепёжных изделий.
Очень надёжное сооружение. Многие откатные ворота этого типа до сих пор эксплуатируются, хотя им уже не менее 50 лет.
Сегодня в частном домостроении, да и на промышленных объектах, такие ворота не устанавливают. Причины:
- несущая балка ограничивает высоту проема, что не всегда возможно;
- все конструкция является материалоёмкой, то есть на нее приходится тратить большое количество металлопрофиля, что по нынешним ценам просто недопустимо.
Сдвижные ворота подвесного типаИсточник metall-crimea.ru

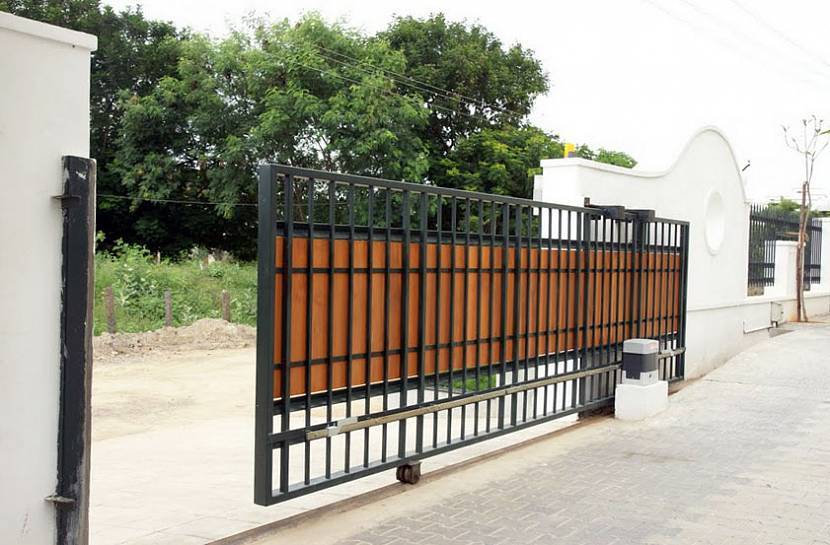

Откатные по рельсу
Эта разновидность – самая используемая, самая популярная с достаточно высокой степенью надёжности. Чисто конструктивно это воротное полотно, которое на роликах ездит по рельсу. Для прочности и устойчивости есть ещё одна точка, которая поддерживает конструкцию. Это верхняя опора в месте выезда ворот, то есть у одной из опор.
Единственный недостаток модели – рельс, который собой перекрывает въезд. Он выступает над дорожным полотном, поэтому автомобиль будет все время через него переезжать. Многие утапливают рельс в грунт, чтобы он находился на уровне дороги. Но, как показывает практика, рельсовая балка все время загрязняется, что осложняет перемещение ворот по ней. Поэтому приходится с постоянной периодичностью чистить место расположения рельса.
Сдвижные ворота по рельсуИсточник moyaograda.ru
Консольные
Консольные ворота – это самая сложная конструкция, самая дорогая, но такие расходы оправданы. Чисто конструктивно это все то же воротное полотно, только с противовесом. При этом двигается она по направляющей балке на роликах, которая установлена внизу на фундамент. Длина балки делается такой, чтобы она собой не перекрывала въезд во двор.
Расположение балки может быть посередине высоты воротного проёма или на самом верху. Но это будет возможно лишь в том случае, если ворота устанавливаются около несущей стены здания, к которой балка будет крепиться. Остальные варианты здесь не уместны. То есть для этого необходима несущая конструкция, которая смогла бы выдержать нагрузку от откатных ворот.
И именно только поэтому при выборе консольной разновидности чаще используют конструкцию с нижним расположением несущей балки.
Устройство откатных ворот консольного типа непростое. Обычно для них приобретают отдельно роликовый блок. Это упрощает изготовление, но увеличивает стоимость. Но такая трата оправдана, потому что заводское изделие имеет необходимую прочность и несущую способность
А это безопасность в процессе эксплуатации воротного полотна, что очень важно.
Откатные ворота консольного типаИсточник provorota96.ru
В этой статье будем разбираться именно с консольной разновидностью.
Преимущества раздвижных откатных ворот
Это отличное решение для больших помещений, поэтому их часто используют для обустройства торговых предприятий и складов. Среди достоинств этого типа защитных конструкций обычно выделяют:
Большой рабочий ресурс, они прослужат более 15 лет
Можно открывать не полностью, а лишь частично
Полотно не занимает много места, поскольку располагается вдоль стены
Исключается сбой в работе всей конструкции
Богатый ассортимент цветов и декоров
Возможно изготовление защитных створок от эконом до премиум-класса
Изготавливаются из устойчивого к морозу металла, не подверженному коррозии
Дополнительные услуги
Ремонт и обслуживание
Замер и изготовление
Установка
Цены на ремонт и регулировку
| Выезд специалиста в пределах КАД | 1400 руб. |
| Выезд специалиста по области | 2500 руб. |
| Стоимость 1 часа работы | 1500 руб. |
Тарифы на ремонт ворот
| Тип договора | Цена | Количество включенных в стоимость выездов |
|---|---|---|
| Бизнес | 36 000 руб. | 4 |
| Стандарт | 18 000 руб. | 2 |
| Эконом | 9 000 руб. | 1 |

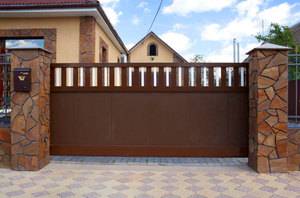

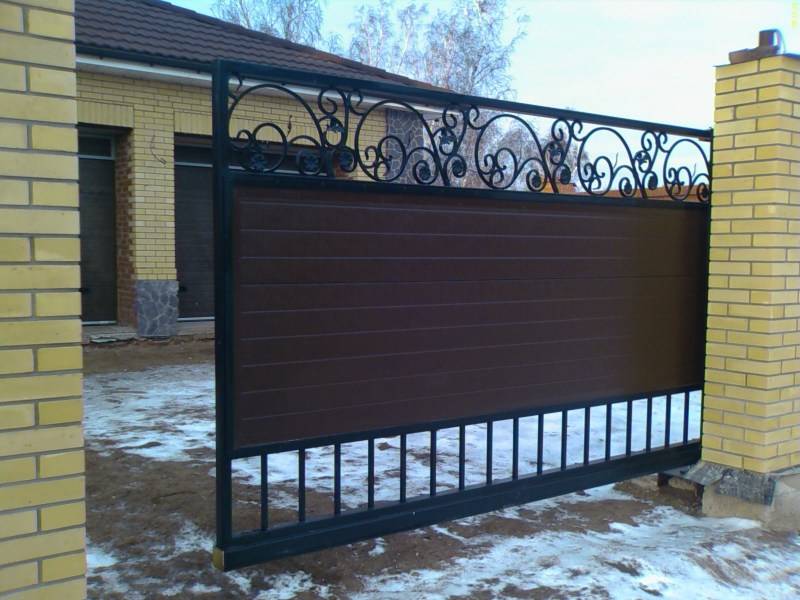

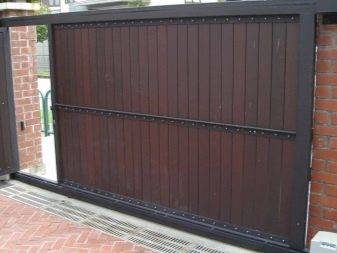

Фото раздвижных откатных ворот
Обратите внимание на фото, представленные в данном разделе. Наши мастера способны изготовить и установить данные конструкции разных размеров и типов
На фотографиях вы можете подробно рассмотреть все достоинства моделей, оценить цветовую палитру и сочетание с экстерьером.
Раздвижные откатные ворота для коттеджа в Оренбурге
от 40500 руб.
Откатные раздвижные ворота в частный дом
от 40500 руб.
Раздвижные откатные ворота из профнастила коричневые
от 35100 руб.
Откатные раздвижные ворота для забора на даче
от 45630 руб.
Раздвижные откатные ворота из профлиста для загородного дома
от 86168 руб.
Автоматика для раздвижных откатных ворот

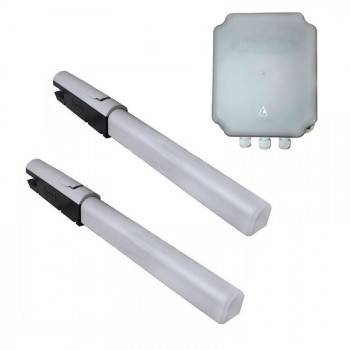

Doorhan Swing 3000 автоматика для распашных ворот
26520 руб.
| Макс. вес ворот: | 800 кг |
| Интенсивность: | 50 % |
| Степень защиты | IP54 |
Комплект Doorhan Sliding-800
12600 руб.
| Питающее напряжение | 220 В |
| Интенсивность: | 50 % |
| Мощность | 250 Вт |
Doorhan Swing 5000 автоматика для распашных ворот
28680 руб.
| Макс. вес ворот: | 1000 кг |
| Питание: | 230 В |
| Степень защиты | IP54 |
Комплект базовый привода рычажного ARM-230
37800 руб.
| Вес ворот: | до 300 кг |
| Напряжение: | 220 В |
| Степень защиты | IP44 |
Комплект привода SECTIONAL-750PRO/WHITE
9308 руб.
| Напряжение: | 220/50 В |
| Мощность: | 200 Вт |
| Класс защиты: | IP 20 |
Комплект привода SECTIONAL-750PRO/BLACK
9308 руб.
| Напряжение: | 220/50 В |
| Мощность: | 200 Вт |
| Класс защиты: | IP 20 |
Комплект привода SECTIONAL 500PRO-WHITE
8391 руб.
| Напряжение: | 220–240 В |
| Мощность: | 150 Вт |
| Температура: | –20…+55 оС |

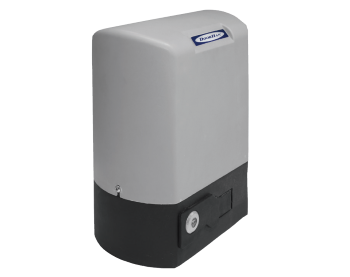

Doorhan Sliding-500 автоматика для откатных ворот
12943 руб.
| Макс. вес ворот: | до 500 кг |
| Интенсивность: | 50 % |
| Скорость откр. | 9 м/мин |
Doorhan SW 5000PRO автоматика для распашных ворот
26811 руб.
| Макс. вес ворот: | 800 кг |
| Питание: | 220 В |
| Степень защиты: | IP54 |
Поэтапный монтаж откатных ворот
Чтобы избежать ошибок при монтаже сдвижных ворот и получить надежную и прочную конструкцию, лучше разбить процесс на несколько этапов и следовать плану. Можно выделить следующие работы:
- установка опор;
- изготовление фундамента;
- сооружение створок;
- монтаж всей системы.
На каждом этапе важно соблюдать все параметры технологии и контролировать геометрию. Правильно выставленные направляющие ворот обеспечат минимальные усилия при их движении
Установка столбов
Для устойчивости всей конструкции необходимо сделать столбы опор максимально качественно и точно. Особенности монтажа зависит от их типа. Они могут быть выполнены из:
- бетона;
- кирпича;
- камня;
- металлопроката;
- дерева.
Когда опоры из кирпича, камня или бетона, нужно сделать закладные, чтобы потом закрепить улавливатели и шины.
Для устойчивости столба, перед установкой его в яму, можно приварить к нему куски арматуры, трубы или уголка в качестве поперечин.
Яма должна быть не менее 1 м в глубину и 0,5 м в ширину. Опоры выставляют по уровню и заливают бетоном.

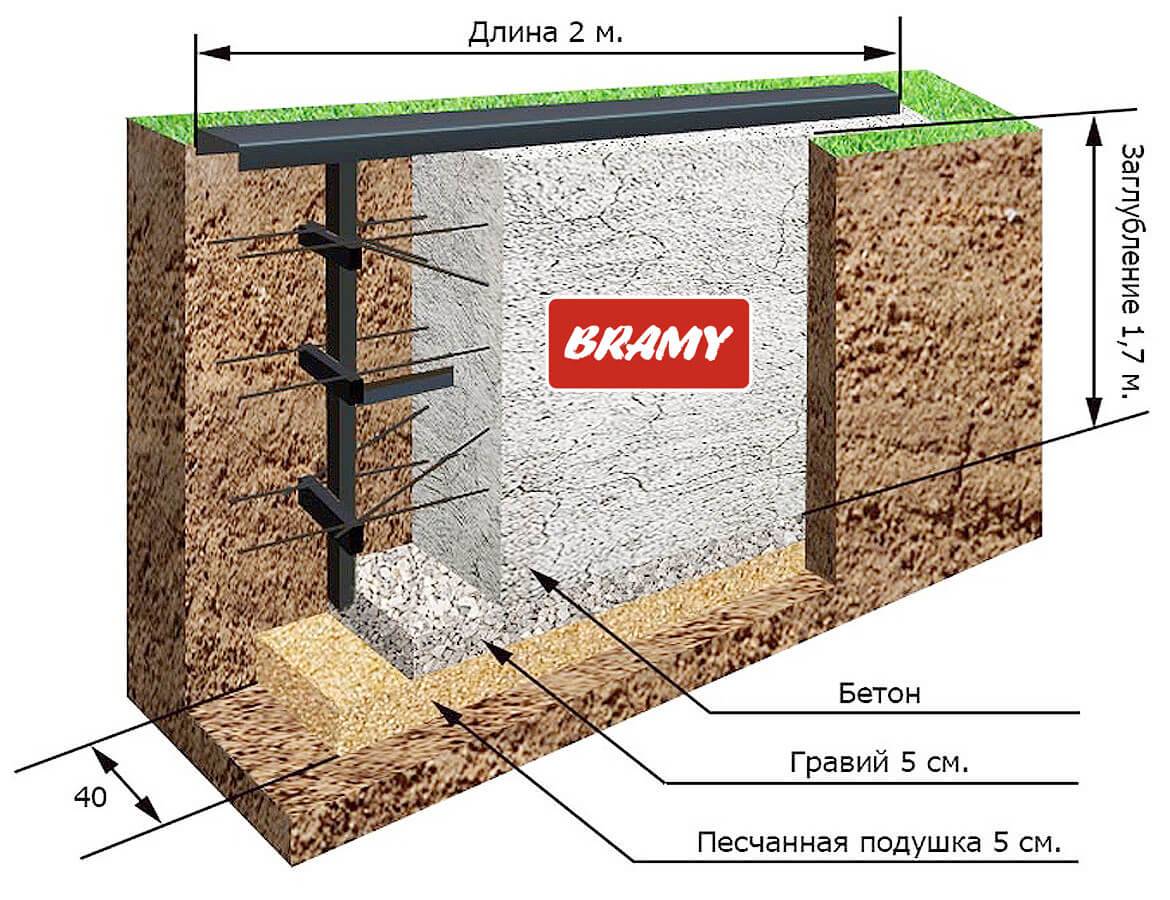

Строительство фундамента для механизма ворот

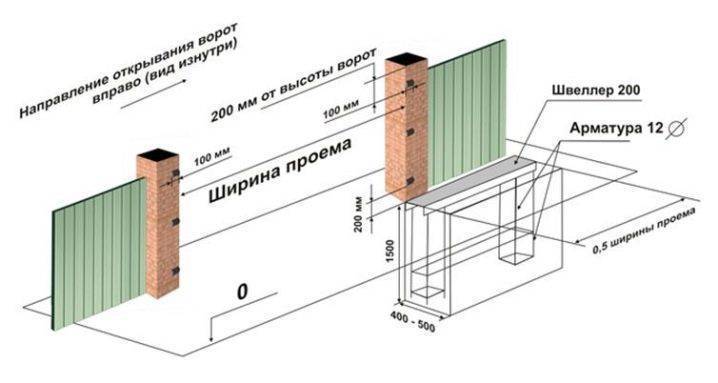

Правильную работу механизма для сдвижных ворот нельзя обеспечить без фундамента. При его разметке нужно учесть, что он должен быть на 0,3 м длиннее противовеса.
Порядок работ:
- Ширину траншеи отмечают, отступив полметра от линии забора.
- Заглублять фундамент лучше ниже точки промерзания грунта. Глубина должна быть не меньше метра.
- С помощью швеллера, который будет являться закладной для крепления тележек, и нарезанной арматуры изготавливают П-образную конструкцию.
- Ее необходимо выставить по уровням и высоте, так как на ней устанавливаются роликовые каретки.
- Сооружают армопояс и опалубку.
- Готовят и укладывают бетонную смесь.
Изготовление створки. Сварка
Понадобится ровная площадка, чтобы конструкцию не повело при сборке.
Последовательность монтажа:
- Трубы укладывают на расположенные поперечно деревянные бруски, выравнивают с применением надежного уровня, лучше лазерного.
- Элементы конструкции варят снизу-вверх. Сначала через каждые 0,5 м швом в 2 см соединяют заготовленную профильную трубу и направляющую балку.
- К получившиеся спарке перпендикулярно крепят трубы, определяющие высоту створки. Если противовес будет в форме прямоугольника, то все поперечины берут одинаковой длины. Чтобы сохранить плоскость конструкции, ее нельзя перегревать.
- Устанавливают поперечную верхнюю балку.
- К подготовленному основанию каркаса приваривают элементы жесткости в соответствии с чертежом. Для этого используют заготовки труб 40*20*2.
Окраска и монтаж заполнения
Можно сделать сдвижные ворота из профлиста. Промышленность выпускает его разных расцветок, форм волны и толщины металла.
Перед обшивкой необходимо зачистить сварочные швы шлифмашинкой и загрунтовать готовый каркас. Лучше использовать грунтовку, содержащую присадки против коррозии.
Профильные листы крепят с помощью заклепок или саморезов.
Монтаж сдвижных ворот
Перед сборкой всей системы делают разметку. Чтобы точно установить консольные опоры, натягивают шнур по ходу створки. От столбов отступают 70 мм (толщина полотна), от поверхности дороги шнур поднимают на 15-20 см.
Дальнейший порядок действий:
- Переднюю роликовую тележку утапливают в сторону отката створки на расстояние 15 см, чтобы она не выходила на проезжую часть.
- Вторую сборку ставят на расстоянии 10 см от приемного столба, так чтобы была возможность разместить улавливатели.
- Площадки опор прихватывают сваркой, устанавливают каретки и накатывают на них полотно для проверки.
- Если система работает хорошо, то створку снимают, опору разбирают и крепят уже окончательно.
- После того как створка будет установлена, ее закрывают и выравнивают с помощью уровня и болтов регулировки.
- Монтируют ограничитель и накатной ролик. Устанавливают внизу улавливатель, выравнивают его и ставят верхний.
- Производят завершающие регулировки, ставят заглушки, зачищают места сварки и красят.
Консольные ворота
В их конструкции удалось избавиться от недостатков как подвесных ворот (нет ограничения проезда транспорта по высоте), так и рельсового типа (нет контакта с землей). Полотно ворот такой конструкции движется при помощи консольных роликовых блоков по направляющей балке. Чаще всего основной узел конструкции – роликовые блоки и балка – располагаются в нижней части ворот (рис.3), такое расположение вызвано, прежде всего, простотой его установки.
Откатные ворота в современном стиле
Консольные ворота из-за отсутствия направляющих внизу и вверху проёма позволяют проезжать транспорту практически любых габаритов
Гораздо реже встречаются случаи, когда роликовые блоки и направляющая балка могут располагаться посередине полотна (рис. 4), и даже сверху (рис. 5). Такое расположение оправдано в том случае, когда есть возможность расположить консольные узлы, основную механическую часть раздвижных ворот, на капитальной стене здания (конструкции, сооружения), которые способны выдержать нагрузки, создаваемые полотном ворот. Это дает возможность снизить расходы на строительство отдельных силовых конструкций для ворот.

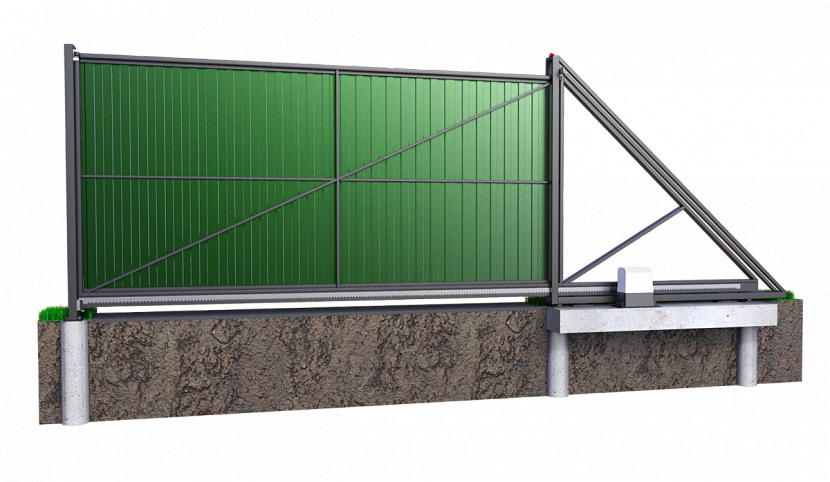

Рис. 3. Схема консольных ворот
Рис. 4. Схема консольных откатных ворот с расположенным посередине консольным узлом
Рис. 5. Схема консольных откатных ворот с расположенным вверху консольным узлом
Кроме отсутствия ограничения по высоте, консольные вороты имеют ряд и других преимуществ. Прежде всего, конструкция откатных ворот предполагает расположение роликовых тележек внутри заваренной балки, что полностью предохраняет их от попадания снега и грязи, а значит – природные факторы не влияют на стабильность работы механизма ворот. Использование закрытых подшипников скольжения в роликовых тележках исключает необходимость из периодического смазывания – смазка закладывается на заводе-изготовителе.

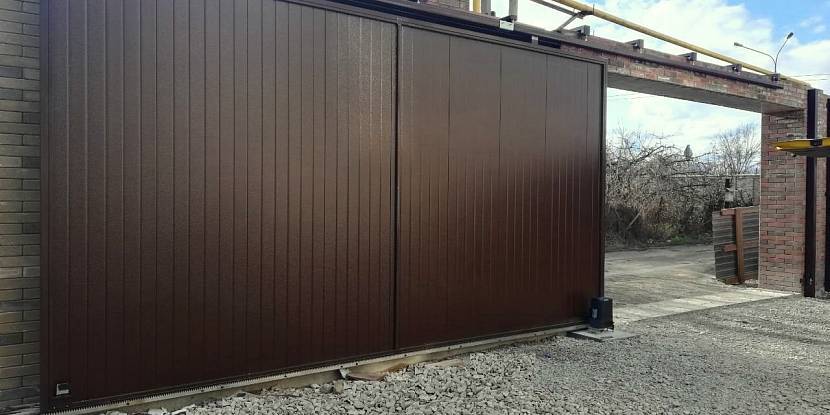

Эффектные откатные ворота
Кроме того, консольные ворота очень плотно, по сравнению с другими типами откатных ворот, прилегают к забору, не оставляя даже щелочки для чересчур любопытных. И еще один важный момент – проще всего установить автоматику именно на консольные ворота. Из недостатков следует отметить очень непростую для монтажа, сложную конструкцию ворот и, кроме того, для установки такого типа ворот забор должен иметь свободный участок, по длине в 1,5 раза превышающий длину ворот.
Ворота – важный элемент архитектурного ансамбля вашего домовладения

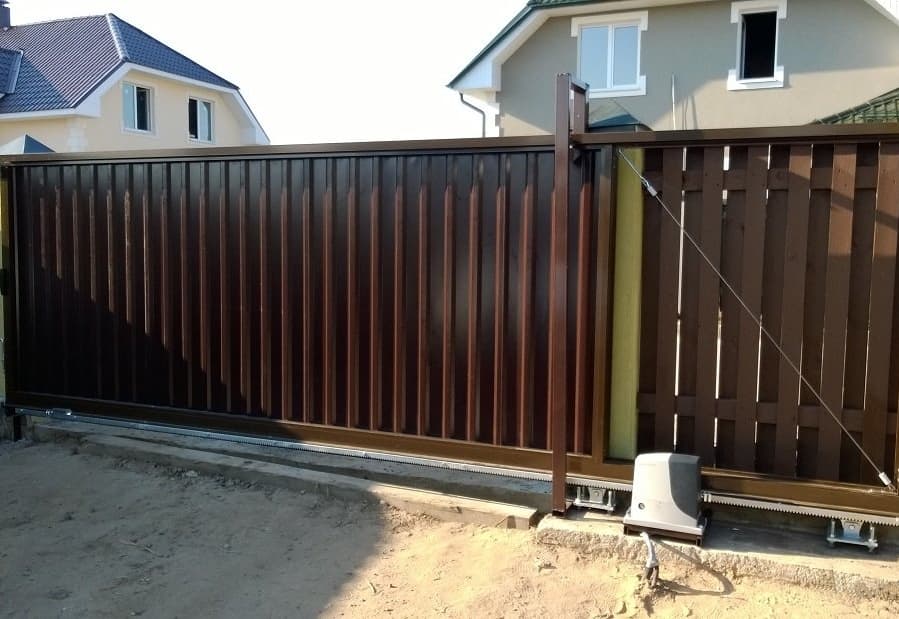

Стильные современные откатные ворота
Плюсы и минусы
К положительным чертам ворот на роликах можно отнести:
- Компактность. Не занимают много места, позволяя обеспечить свободное перемещение транспорта.
- Консольная система с нижним креплением обеспечивает надёжность и простоту установки при любой погоде.
- Возможность проявить себя как творческую личность при отделке – богатый ассортимент материала. Можно отделать ворота профлистом или ковкой.
- Широкий набор вариаций.
- Долгое время использования.
- Применение автоматизированных систем.
Откатные ворота имеют и некоторые минусы. Перечислим их:
- Чтобы установить такой вариант придётся потратить большее количество денег, чем при установке других ворот.
- Консольная часть требует для своей установки создание основания — фундамента.
- Несмотря на существенную экономию свободного места в целом, понадобиться дополнительное место для задвигающейся части.

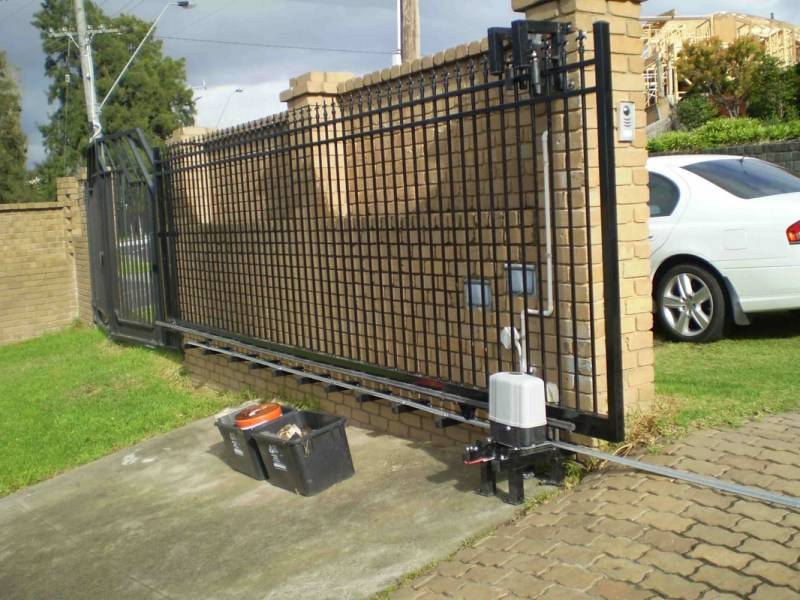

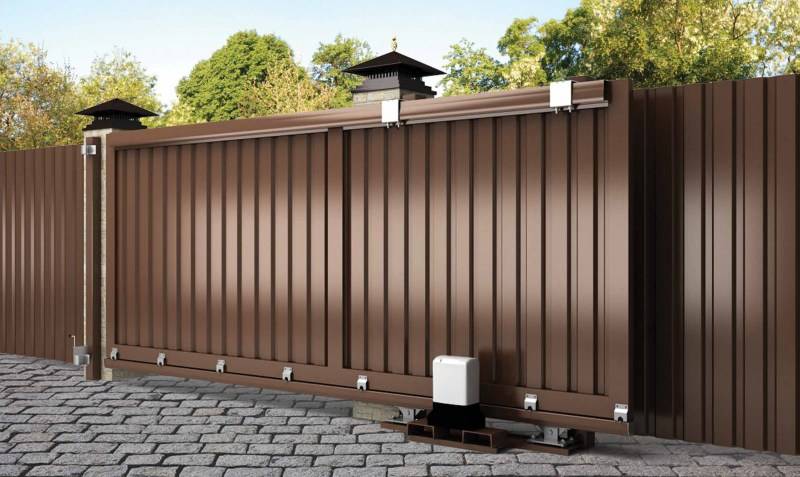

Как самостоятельно установить автоматику на откатные ворота
Приобретенная автоматика для откатных ворот вполне может быть установлена самостоятельно, с учетом определенных технологий и правил безопасности. Работа состоит из нескольких этапов.
- Проведение электропроводки. Лучше и безопаснее всего будет электрические провода уложить в пластиковые водопроводные трубы, которые размещаются под проезжей частью. Схема размещения электропроводки должна составляться заранее. В ней должно учитываться расположение не только привода, но и фотоэлементов, а также сигнальной лампы.
- Производится монтаж электрического привода. Поверх забетонированного швеллера, служащего основанием ворот, устанавливаются закладные элементы. На них нужно установить монтажное основание. На данное основание крепится электропривод.
- Производится подгонка зубчатой рейки. Она должна входить в зацепление с внешней шестерней редуктора привода.
- После проверки правильной установки производится приваривание крепежных закладных к швеллеру, основания — к закладным, а автоматический привод можно установить на основание посредством болтового соединения.
- Зубчатая рейка устанавливается на шестерню, смещается вправо и крепится к воротам болтами. Предварительно нужно на ворота приварить бобышки, на которых и будут находиться болты. Ворота открываются на 1 метр, после чего на шестерню ставится очередная рейка. Так следует устанавливать необходимое количество зубчатых реек, прихватывая их к воротам. На стыках реек делается усиление — еще одна рейка. Без нее место стыка быстро придет в негодность.
- Выставляются зазоры между рейкой и шестерней. Делается это при помощи ключа, которым проворачиваются болты, удерживающие рейку. Рейка не должна упираться в шестерню. Обеспечивается зазор около 1 мм. Поскольку в рейке отверстия имеют овальную форму, то и выставить нужный зазор можно достаточно легко. Зазор очень просто определяется пальцем.
Автоматика для откатных ворот своими руками практически установлена. Остается подключить питание и установить дополнительные элементы.
- К приводу подключается питание.
- На нижних законцовках ворот устанавливаются концевые выключатели.
- Производится установка фотоэлементов на боковых столбах ворот.
- Если решено использовать сигнальную лампу, то она крепится на столбе, с внешней стороны ворот. Она подключается к особым контактам на приводе. Лампа начинает мигать, когда начинается вращение редуктора.
После проверки работоспособности автоматического привода можно заявлять о том, что работа завершена успешно.
Основные компоненты
В состав фурнитуры входит основа, то есть консоль. Это направляющая балка, во внутренней части, которой движутся шарики.
Следующий элемент – это две каретки с роликами. Они отличаются друг от друга своими функциональными задачами. Благодаря концевому ролику создается необходимая устойчивость створки. Для устойчивости всей конструкции, надежного движения используется верхняя каретка.
Отвечает за ограничение расстояния пути створки по консоли улавливатель. Избавляют хозяев от дополнительного ухода заглушки. Благодаря им консоль надежно защищен от внешних загрязнений.
Обратите внимание! Жизненный опыт мастеров показывает, что следует заниматься покупкой основных частей на оптовом складе. Следует выбрать одного надежного поставщика, у него купить все необходимые элементы
Таким образом, вы минимизируете риск приобрести некачественный продукт, допустить оплошности во время монтажных работ.
