Правила расчета оптимальных размеров откатных ворот: длина и ширина

Как определить размеры подъемных ворот?

Стоимость ПВ сильно зависит от их габаритов. Чтобы заказать индивидуальную конструкцию или изготовить ее самостоятельно, нужно правильно рассчитать размеры.

К примеру, 180-200 сантиметров – это оптимальная ширина ворот для легкового автомобиля. Соответственно, ПВ должны быть чуть больше, чтобы при движении машина не повредилась. Для этого нужно с обеих сторон сделать запас где-то по 50 сантиметров. В итоге, ширина ворот достигнет трех метров. Этот принцип проходит и для расчета высоты конструкции. По стандарту высота проема достигает 210-250 сантиметров. Этот показатель можно брать за основу при выборе ворот.

Если вы хотите купить готовые ПВ, то каждый производитель имеет свои стандартные габариты. К примеру, белорусский производитель Alutech выпускает модели для притолоки 45-50 сантиметров, а у других изготовителей этот показатель равен 31 сантиметру. Используемый механизм также очень важен. Для этой роли могут использовать пружину растяжения или торсион. Производители пользуются своим собственным шагом, поэтому создают индивидуальные таблицы размеров ПВ.

Высота ворот для грузовых автомобилей должна учитывать габариты машины

Если решили ворота по особому проекту, тогда вам нужно точно определить размер ПВ. Лучше всего пригласить сотрудника фирмы на дом, чтобы он проделал все замеры, и вы смогли сразу решить все нюансы.

Установка несущей рамы и монтаж откатных ворот своими руками (с фото и видео)

После этого можно переходить к изготовлению самих ворот, вернее, их несущей рамы, для которой лучше всего подходят металлические трубы сечением 60 х 30 мм. Вначале трубы нужно нарезать с помощью болгарки, затем их необходимо обезжирить и загрунтовать. После этого можно сваривать детали, создавая несущий каркас откатных ворот.

Для усиления конструкции нужно приварить внутренний каркас, чтобы несущая рама могла выдержать вес металлической облицовки, профнастила, сайдинга, досок и пр.

Для внутреннего каркаса потребуются трубы сечением 40 х 20 мм, которые лучше приваривать в шахматном порядке с равным интервалом — в этом случае рама выдержит любую нагрузку.

Как показано на фото, при установке откатных ворот после сварки все швы нужно зачистить, прогрунтовать и покрыть алкидной эмалью, лучше в два слоя:

Когда краска высохнет, можно начинать зашивать полотно ворот. Обычно материал крепится к внутренней части каркаса с помощью саморезов. Как уже говорилось ранее, наиболее простой и доступный материал для облицовки — профнастил.

На видео «Установка откатных ворот своими руками» показано, как монтируется несущая рама:

После того как застынет фундамент, можно приступать к монтажу ворот. Сначала на швеллере следует установить ролики для раздвижных ворот и развести их на максимальное расстояние. При этом нужно следить, чтобы крайняя каретка во время закрывания ворот не сбивала заглушку.

Затем следует установить (накатить) несущую раму ворот на каретки. Конструкция должна устанавливаться с помощью уровня, что позволяет установить ее ровно и строго вертикально. Это позволяет избежать перекоса при установке ворот. Только после этого при монтаже откатных ворот своими руками можно приваривать тележки роликов к швеллеру. Затем следует еще раз проверить, насколько конструкция ровная, и если все идеально, можно приваривать все остальные тележки. Вначале привариваются верхние удерживающие ролики, потом вставляются концевые ролики и привариваются нижний и верхний уловители.

Посмотрите видео «Монтаж откатных ворот своими руками», чтобы лучше представить, как выполняется эта работа:

Распространённые ошибки

Самостоятельное возведение откатных ворот подразумевает наличие некоторых знаний и умений, которые можно приобрести только опытным путём. Нередко люди делают всё по-своему и экономят там, где этого делать нельзя. К наиболее распространённым ошибкам относят:

1. Монтаж рамы без диагональных рёбер жёсткости.
2. Применение мелкозаглублённого фундамента.
3. Отсутствие регулировочной площадки.
4. Начало работ без подготовки проекта.
5. Несоответствие привода установленным характеристикам.
6. Противовесная часть занимает менее 1/3 проёма.
7. Применение рамы с разными диагональными связками.
8. Неверный типоразмер прокатной балки.

Расчет веса

Вес у ворот из профнастила самый небольшой – около 200 кг. Каркас четырехметрового забора, изготовленный из квадратной металлической трубы (сечения 60/30 и 30/20 мм.), весит около 130 кг. Для откатного забора высотой 2 метра и длиной 4 метра окрашенного профнастила понадобится 8 кв.м., вес — 32 кг.

Если рассчитывать вес конструкции из листовой стали, то он будет зависеть от толщины листов: 8 кг/кв. м – 1 мм. лист и 16 кг/кв.м. – 2 мм. лист.

Минимальный вес стандартной направляющей 6 м для 4-метрового проема начинается от 35 кг. Варьируется он из-за различной толщины стенок балки. Направляющие с толстыми стенками (до 5 мм) устанавливают с заборами весом до 800 кг. А стандартные — для ворот 250-300 кг.

Внутренние и наружные рамы для забора той же ширины будут иметь приблизительный вес 28 и 65 кг соответственно.

Путем несложного расчета в итоге получается, что четырехметровая откатная конструкция будет весить: 32+35+28+65 кг= 160 кг. Прибавить к этому весу необходимо еще и автоматическое оснащение – его вес прописан в паспорте изделия. Ролики и фурнитуру  опускаем – общий их вес небольшой – он также указан в инструкциях к изделиям.

В чем преимущество применения закладных уголков вместо стандартных оголовков?

Оголовки свай это стальные площадки 200х200 мм. Чтобы уложить на них швеллер нужно точно вкрутить сваю. Часто не получается вкрутить сваю по разметке, она уходит вбок и уже невозможно уложить швеллер прямо на нее. Также достаточно проблематично вкрутить сваю вплотную к столбу или к забору. Применение закладных уголков снимает эту проблему на 100%. Вы получаете широкую и очень прочную поверхность для крепления швеллера там, где Вам удобно!

Если к откатным воротам вам нужны столбы вы можете приварить их прямо на эти закладные уголки. Вам не нужно на стороне фундамента вкручивать еще одну сваю под столб! Тоже самое со столбом уловителя. Вам, конечно, потребуется вкрутить еще одну сваю. Но, если он сместится от размеченной линии — не беда. Вы имеете широкую и надежную площадку для крепления столба в нужном месте.

Особенности проектирования конструкции

Перед покупкой сырья, инструментов, рекомендуется сделать чертеж или эскиз будущего изделия. Советуют замерять и указывать размеры деталей, а также рассчитывать количество сырья.

Размеры полотна

Определяют ширину, длину, высоту и другие параметры ворот. Замеряют дистанцию между опорными стойками, потому что от этой величины будут зависеть остальные размеры.

При расчетах следует учесть:

• Габариты машины, которая будет проезжать в проем;
• Угол ее въезда;
• Незанятое расстояние между шириной транспорта и стойками. Оно должно быть 0,3-0,5 м с обеих сторон.

Рекомендованное расстояние для легковушек – 2,5 – 3 м, а вот для грузового транспорта или спецтехники потребуется дистанция не меньше 3,5 м.

В случае затрудненного передвижения относительно линии ограждения, то может понадобиться въезд на территорию под углом. То вышеописанное расстояние увеличивают в 1,5 раза.

Водитель-новичок, плохо зафиксированный груз, скользкая дорога – мелочи, на которые следовало бы обращать внимание. Потому что из-за них машина может наклониться набок или переместиться

Идеальная, оптимальная ширина проема – 4,5 м. Это достаточная величина, которая не подведет в любом случае.

При расчете ширины створки, к величине проема добавляют 20 см. Это нужно, чтобы через закрытую конструкцию невозможно было посмотреть, что находится на территории за ней. Если этот параметр забыли учесть, ситуацию можно исправить сближением столбов.

Распространенная ошибка многих людей – думать, что высота ворот идентична самому ограждению. Но, полотно обычно немного ниже. Потому что нижний край забора фиксируют с небольшой щелью от поверхности земли. А само полотно земли вообще не касается – его устанавливают с образованием зазора примерно 10 см.

Опорные площадки контролируют дистанцию между поверхностью грунта и нижней направляющей. Ими же выставляют высоту роликов. От того, как их смонтируют, зависит, насколько створки будут возвышаться над землей.

Высота створки зависит от габаритов рамы, каркаса и ширины снизу лежащей направляющей. Все эти параметры учитывают еще на этапе проектирования.

Чертежи и схемы

Направляющая, перемещающаяся по консолям – основа откатных ворот. Чтобы опорный роликовый механизм не мешал въезду через проем, его убирают за габариты. Специальный откос используют, чтобы удлинить створку. Откос выступает в роли противовеса. Если длина его будет равняться половине ширины полотна, то это поможет предотвратить перекос при использовании ворот.

Роликовые тележки принимают давление на себя, поэтому их фиксируют прочно, надежно. Фундамент создают из железобетонной конструкции. Наверху расположена закладная площадка из стального швеллера. В будущем его можно использовать еще для установки автоматического привода.

Откатная конструкция довольно проста в изготовлении. Когда понимают суть механизма и его работы, то сделать чертежи или эскизы собственноручно совсем нетрудно.

Ниже предоставлено изображение чертежа для изготовления. Эскиз может служить вам наглядным пособием для собственного проекта.

Изготовление несущей рамы откатных ворот

Переходим к основному разделу статьи – как самому сделать откатные ворота для дачи, то есть будем разбираться непосредственно с процессом сборки.

Обратите внимание, что комплектующие для сборки можно закупать отдельно или готовыми наборами. Например, примеры таких готовых комплектов для сборки откатных ворот можно найти у производителя ворот и комплектующих «АЛЮТЕХ». В первую очередь надо изготовить раму

Для этого используется один из видов металлопрофиля. Сегодня мастера свое предпочтение отдают профильной трубе. С ней проще работать, плюс, этот материал обладает невысокой массой, но высокой несущей способностью

В первую очередь надо изготовить раму. Для этого используется один из видов металлопрофиля. Сегодня мастера свое предпочтение отдают профильной трубе. С ней проще работать, плюс, этот материал обладает невысокой массой, но высокой несущей способностью.

Рама собирается из двух каркасов, вставленных друг в друга. Внешний будет выполнять функции несущей конструкции, внутренний используется для обшивки и увеличения жесткости общего изделия. Поэтому для первого лучше использовать трубу сечением 60х30 мм, для второго 40х20 мм.

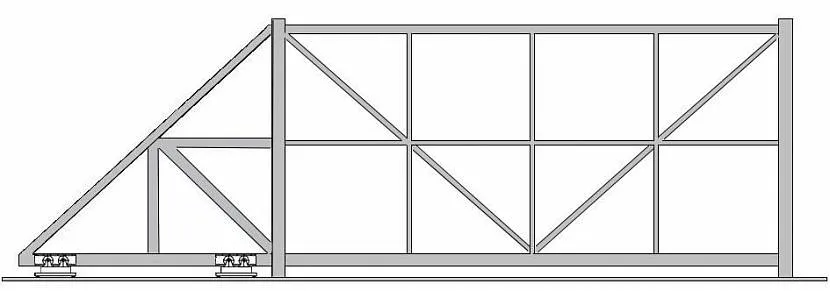

Вариант схемы рамы откатных ворот

Сначала собирается внешний каркас. Перед тем как сварить откатные ворота, имеется в виду каркасную конструкцию, необходимо определиться с размерами. С длиной все понятно, об это было написано выше. Что касается высоты, то оптимальный размерный диапазон – 1,8-2,0 м.

Поэтому профильная труба подрезается под эти размеры с учетом требуемого их количества

Обратите внимание, что нижняя направляющая должна иметь длину – ширина проема, плюс 40%. Верхняя должна равнять ширине проема

Отрезаются и две вертикальные стойки, а также наклонный элемент, который сформирует хвостовик.

Теперь потребуется ровная площадка, где все отрезанные трубы укладываются по месту своего расположения и привариваются друг к другу электросваркой.

Если спросить у мастера, как самому сделать раздвижные ворота, то он ваше внимание обратит на следующие требования к раме:

• все углы конструкции должны быть прямыми;
• само воротное полотно должно быть в одной плоскости без перекосов и искривлений;
• швы делаются сплошными.

Рама из внешнего и внутреннего каркасов

Секционные ворота.

Ворота этого типа делятся на две большие группы – бытовые и промышленные. Промышленные ворота могут быть любого размера, все узлы и детали усиленны по сравнению с бытовыми. Конструкцией предусмотрена возможность установки практически в любой проем. Так же возможно управление как вручную, так и с помощью автоматики. Ширину обычных ворот в гараж лучше делать не менее 2,4 метра, а лучше 2,5 или 2,75. При определении высоты проема нужно учитывать, что при ручном подъеме нижняя сендвич-панель ворот, в открытом положении будет торчать на 100-130мм. В случае автоматического управления, привод утягивает полотно ворот, и высота проема не уменьшается. Не стоит делать проем ниже 2125мм, такие ворота будут не удобны, при этом цена может даже увеличиться. Ниже преведена таблица с ценами на комплекты ворот которые есть в наличии на складе. Остальные размеры доступны со сроком поставки 10 дней.

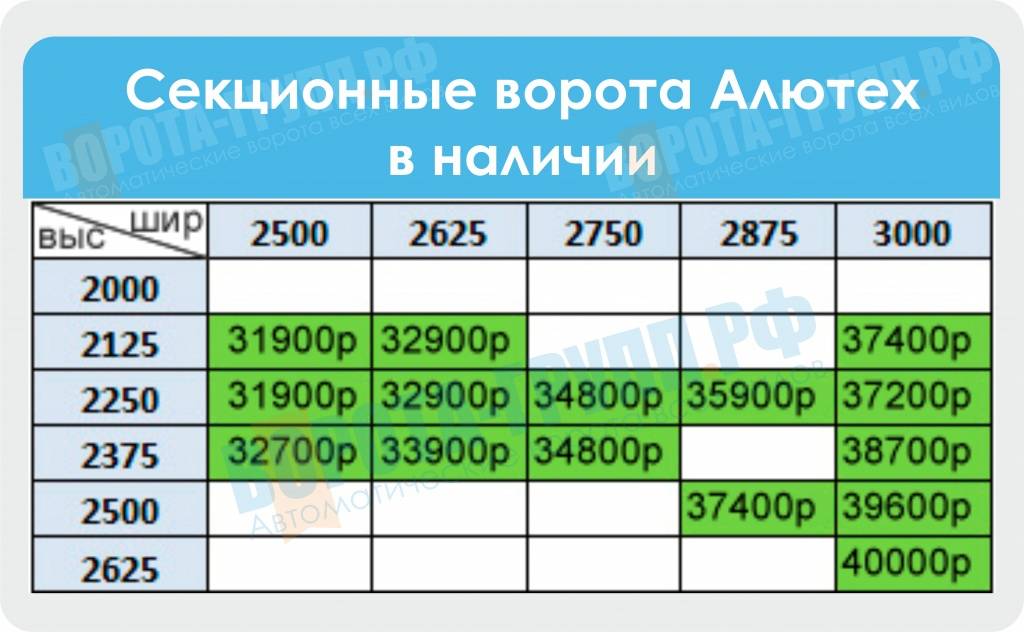

Популярные размеры комплектов ворот Алютех (Белоруссия) в наличии.

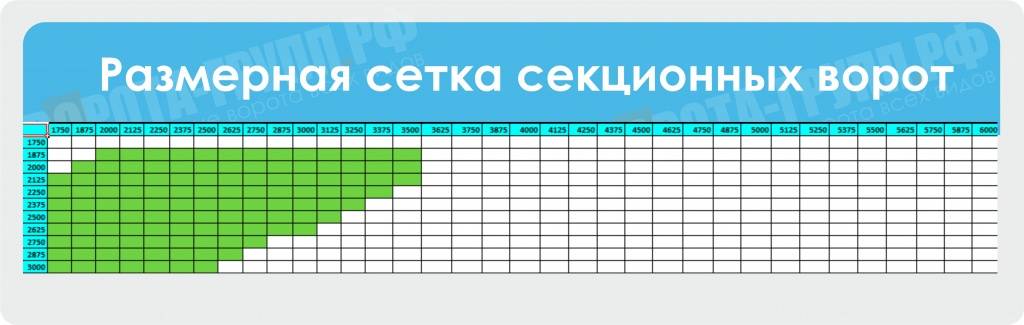

Полная размерная таблица секционных ворот Алютех. Ширина до 6м, высота до 3м. Зеленым выделены ворота с пружинами растяжения, белым с торсионными пружинами.

Заключение.

Начиная строительство, не лишним будет проконсультироваться у специалистов о наиболее оптимальных для Вас размерах ворот. Консультация наших специалистов позволит Вам избежать лишних переплат,  упростит установку ворот, позволит гармонично вписать ворота в архитектуру вашего дома. Мы всегда рады помочь вам по телефону, или проконсультируем вас в нашем офисе.

Собираем готовые заводские ворота

С другой стороны от опор внутри направляющего профиля размещается накатный ролик. Болты постепенно затягиваются. Точечная сварка проводится для фиксации консоли и крышки концевого ролика. Для изготовления заглушки применяется резина. Перед монтажом элемент прогревается посредством строительного фена. Вставляется сбоку каретки, внутрь консоли. После приступаем к фиксации кронштейна. Для этого необходимо ослабить крепежи роликов. Устанавливается верхний ограничитель на столбе таким образом, чтобы была захвачена верхняя часть кромки створки. Ворота выставляются по вертикали.

Для изготовления ограждения берём трубу 20х20х1,5 мм (обрешётка) и профтрубу 60х40х2 мм (рамка). Между собой элементы привариваются. В последнюю очередь приваривается направляющий профиль к уже готовой рамке. Проще и быстрее, а также дешевле работать с профлистом. Последовательность монтажа:

1. Внутрь получившейся рамки вкладывается первый лист. Для фиксации к обрешётке применяются саморезы.
2. Второй лист прикладывается внахлёст.
3. Манипуляции повторяются до тех пор, пока рамка не будет полностью заполнена.

При использовании металлической филёнки крепление осуществляется непосредственно к обрешётке.

Устанавливаем улавливатели. Нижний берёт на себя часть нагрузки с закрытых ворот. Монтаж осуществляется только тогда, когда они закрыты. Последовательность действий:

• закрывается створка;
• вплотную к концевому ролику монтируется нижний улавливатель;
• делается отметка;
• устанавливается нижний улавливатель;
• осуществляется регулировка.

Во избежание раскачивания калитки в закрытом виде используется верхний улавливатель. Для фиксации внешней рамы применяются скобы. Выставляются таким образом, чтобы они находились в одной плоскости с нижним улавливателем. Для этого ворота закрываются. Проводится параллель до пересечения нижнего улавливателя с верхней рамой. Делается отметка. Монтируется верхний улавливатель. Проводится регулировка.

Хватает ли пространства для отката полотна?

Второй важный момент в расчете ширины — наличие достаточного места для отката полотна вдоль забора. Места этого должно быть больше примерно в полтора раза по сравнению с планируемой шириной воротины — все-таки помимо собственно полотна в этом пространстве должна поместиться и технологическая часть откатного механизма.

Монтаж забора, ворот и калитки из штакетника в Сосновских Озёрах-2

Монтаж забора, ворот и калитки из штакетника в Сосновских Озёрах-2

Монтаж забора, ворот и калитки из штакетника в Сосновских Озёрах-2

Монтаж забора, ворот и калитки из штакетника в Сосновских Озёрах-2

Как выбрать ширину ворот

Определившись с оптимальной шириной проема, необходимо остановиться и на ширине самой воротины. Длина полотна соответствует длине ее направляющей балки — консоли. Чтобы определиться с ее длиной, достаточно прибегнуть к простой формуле:

Некоторые фирмы также предлагают схему ширина проема * 1,4 + 20 см.

К примеру: если ширина проема вашего въезда равняется 3 метрам, то длина направляющей балки составит 5 метров. Дополнительные метры призваны компенсировать нагрузку на фурнитуру конструкции.

Как рассчитать габариты

• Ширина проема – для частного дома и дачи, если планируется проезд исключительно легковых машин, данный показатель должен составлять не менее 3 – 4-х метров.
• Длина зоны отката створки с противовесом = ширина проема х 1,6.
• Ширина полотна = ширина проема + 20 см. Максимальная длина откатных ворот – 5 м, при более высоких показателях рационально заказать раздвижные конструкции.
• Высота створки = от высоты несущих столбов отнимается 20 см.
• Глубина фундамента = к уровню промерзания грунта добавляется 20 см.
• Длина швеллера = ширина проема, деленная на 2.

При общем весе конструкции до 300 кг, выбирается направляющая балка 70х60х3,5 мм или 70х50х3 мм, от 300 до 700 кг – 90х50х3,5 мм либо 95х85х5 мм, более 700 кг – 180х170х12 мм. При покупке несущей трубы, необходимо учитывать запас по весу – от 30 до 100%.

Что понадобится для сооружения своими руками

После создания чертежа и замеров переходят к приобретению сырья и фурнитуры. Из инструментов не понадобится ничего специфического – необходимый инвентарь найдется дома у любого хозяина.

Выбор деталей для механизма отката

Существует несколько комплектов для изготовления откатной конструкции. Состав набора зависит от ширины проема и массы сооружения:

• До 400 кг и не шире 4 м;
• До 600 кг и не шире 6 м;
• От 600 кг и шире 6 м.

Каждый комплект отличается, поэтому его выбирают в зависимости от своих потребностей. Учитывают материал, из которого будут изготовлены створки. Ведь он непосредственно влияет на массу полотна.

Состав комплекта:

• Направляющая для установки снизу;
• Скоба с роликовым механизмом для поддерживания;
• Роликовые опоры;
• Подставка для поддержания роликовой платформы;
• Концевые ролики;
• Улавливатели снизу и сверху;
• Заглушки из пластика.

Жесткость направляющей сказывается на ее способности сохранять форму и не изменяться под воздействием внешних факторов. Для высокой прочности производитель использует сталь толщиной не меньше 3,6 мм

При выборе рекомендуется обращать внимание на этот показатель

Конструкция ворот держится на роликовых тележках. Поэтому их подшипники должны быть прочными и надежными.

В магазинах или на сайтах можно обнаружить консольные блоки с роликовым механизмом из пластика. Эти приспособления уменьшают слышимость шумов при перемещении полотна. Любые детали рано или поздно становятся непригодными, поэтому даже подшипники придется со временем заменить.

Перед установкой подшипники вскрывают и изучают уровень смазки. Количество смазывающего вещества сказывается на появлении посторонних звуков при перемещении полотна.

Скоба фиксирует полотно. Для обеспечения прочности и устойчивости скоба должна быть шире 4 мм. В качестве направляющих для нее больше всего подходит резиновый роликовый механизм. Они принимают небольшую нагрузку, но зато каркас конструкции не царапается при использовании. А от этого зависит внешний вид ворот.

Выбирая нижний улавливатель, рекомендуется помнить, что его функционирование возможно только в тандеме с роликовым механизмом. Проверьте, насколько свободно соединение концевика и фиксатора. Ролик, располагающийся на торце, перераспределяет нагрузки при закрытых створках.

От качественности стальной пластины зависит прочность фиксации закрытого полотна. Поэтому она должна быть толще 4 мм. Повысить надежность крепления можно с помощью сварочных работ.

Заглушки можно использовать любые. Основная их функция – предотвращение попадания снега.

Из материалов для отделки полотна можно использовать:

• Профлист – они легкие и просто крепятся метизами. Их подбирают по разным параметрам: толщине, расцветке, глубине/ширине волновых выступов. Поверхность покрыта защитным слоем, поэтому ограждение будет устойчивым по отношению к ржавчине;
• Металлические листы – выбирают исходя из размеров и толщины. Материал часто берут для изготовления кованых конструкций;
• Поликарбонат – позволит создать легкие ворота;
• Штакетник – поверхность покрывают антисептиком, лаком или красящими растворами. Такое изделие прослужит длительное время и сохранит первозданный вид;
• Ковка – используют отдельно или комбинируют с поликарбонатом, штакетником и металлом. Кованые детали продаются уже готовые. Поэтому, умея работать со сварочным аппаратом, можно изготовить кованые ворота самостоятельно;
• Филенка – для ее изготовления стальные листы штампуют. Производители выпускают разные размеры. Фиксируют элементы сварочным аппаратом или метизами.

Какой инструмент и материалы понадобятся

В процессе могут понадобиться следующие инструменты:

• Лопата, лом, трамбовка;
• Тары для цемента, песка, щебенки и готового раствора;
• Сварочное оборудование;
• Болгарка;
• Молотки;
• Шуруповерт;
• Ключи;
• Рулетка;
• Карандаш;
• Кисти.

Непосредственно для сооружения ворот понадобятся профильные трубы, швеллеры, листы металла, арматура.

Заблаговременно следует подумать о внешнем виде ворот. Необходимо приобрести краску и грунтовые смеси.

Расчёт оптимальной ширины распашных и откатных ворот

Многие при расчете ширины ворот действуют по следующей схеме — берут ширину грузовика, накидывают к ней еще 1 м (про запас) и думают, что сделали все правильно, и машина свободно проедет. Например, габариты обычного самосвала на базе КамАЗа:

• длина – 6685 мм;
• ширина – 2500 мм.

Длина миксера уже 8.7 м + боковые зеркала, которые выступают за габариты грузовика. Итого: большегруз сможет проехать в ворота шириной 3500 мм только по прямой. Т.е. фактически грузовик для заезда должен развернуться на соседнем участке или на водоотводящей канаве, а если дорога узкая, то в такие ворота проедет только легковушка.

У меня старые ворота были шириной 3.5 м при ширине дороги 4 м. В них даже ЗИЛ не мог заехать, пришлось убирать один столб. О проезде КамАЗа даже речи не идет.

Если нет возможности смоделировать ситуацию на натуре, например, при заезде грузовика, прикинуть ширину проема, вбив колышки или положив кирпичи, то можно рассчитать проём виртуально, расчертив всё в масштабе. Для этого воспользуемся схемой Ivolgass.

Как видно на схеме выше, грузовик физически не заедет в проём шириной 3.5 м. Даже с учетом увеличения радиуса поворота за счет канавы (итого около 5.5 м), скорее всего, КамАЗ не впишется в проём или провалится колесом в водоотвод. Поэтому пользователь портала zorg считает, что надо сразу закладывать максимально возможную ширину проёма для ворот, например, 5 м.

У соседей ширина ворот 3.5-4 м. Свободно заезжает только Газель. Большегруз уже не вписывается. Лучше переплатить, чем потом бегать и думать, как загнать на участок кран или бетономешалку.

Для наглядности, как влияет ширина дороги на размеры ворот, приведём схему vopofoto.

Также бывают ситуации, когда не хватает ширины и в 5 м.

Я хочу сделать откатные ворота длиной 5500 мм. Сейчас стоят распашные пятиметровые. Дорога узкая – 5.5 м. Если сосед через дорогу поставит забор, то большегруз точно не заедет.

В итоге пользователь, купив комплект для откатных ворот с электрическим приводом и балку длиной 7 м, сварил их сам.

У пользователя портала с ником Пешеход ситуация ещё сложнее. Непростой въезд на участок и гараж на две машины. Места для манёвра нет, расстояние от забора до ворот всего 5 метров. Поэтому он сделал откатные ворота длиной 7500 мм.

Конечно, пришлось потратиться. Заложил усиленную балку. Воротам уже три года. Работают нормально. Единственный недостаток — большая парусность, поэтому изредка створки «не ловят друг друга», и надо следить за ними до момента полного закрытия. Но это мелочь.

голоса

Рейтинг статьи

Что понадобится для сооружения своими руками?

Чтобы собрать каркас для сдвижных ворот, залить фундамент, сделать закладные, установить и настроить механизмы, понадобятся фурнитура, строительные материалы и инструменты.

Как выбрать ролики для откатных ворот и другие комплектующие?

Производители предлагают комплектующие, отличающиеся допустимой нагрузкой: для конструкции весом от 400 кг, до 600 кг, от 600 кг, – и для соответствующих размеров полотна: до 4 м, до 6 м, свыше 6 м.

При выборе деталей нужно обратить внимание на:

1. Толщину направляющих. Она должна быть не менее 3,6 мм.
2. Материал роликов. Пластмассовые изделия служат меньше.
3. Подшипники роликовых тележек. Они должны быть с высокой твердостью поверхности качения (из цементированной стали). Чтобы они эксплуатировались без заклиниваний и люфтов, перед монтажом лучше проверить смазку.
4. Нижний улавливатель. Фиксатор и концевик должны свободно работать друг с другом. Поддерживающая скоба требуется толщиной более 4 мм.

Какой инструмент и материалы понадобятся?

Материалом обшивки для откатных ворот могут быть:

• профнастил;
• поликарбонат;
• вагонка или штакетник;
• стальные листы и ковка;
• филенка – штампованные металлические листы.

Кроме того, для приготовления бетона понадобятся цемент щебень и песок. Стальной пруток или арматура 10 мм или больше будет нужна, чтобы закрепить швеллер для закладной опорной площадки и усилить фундамент.

Для сварки каркаса потребуются:

• 60*40*2 или 50*50*2 профильная труба для рамы;
• 40*20*2 труба для деталей внутри каркаса;
• уголок металлический 100*100 мм или №20 швеллер для опорной площадки.

Из инструментов нужно приготовить:

• сварочный аппарат;
• болгарку;
• бетономешалку или емкость для приготовления бетона;
• лопату;
• лом;
• молоток;
• рулетку;
• угольник;
• уровень;
• шуруповерт или дрель;
• гаечные ключи;
• малярные принадлежности.

Определяем размер створки

Мы разобрали, как высчитать необходимый размер проема. А теперь нужно определить необходимый размер самой створки. На этот показатель влияют следующие значения:

1. Ширина створки напрямую зависит от ширины заезда. Например, если ширина заезда составляет 400 см, то створка должна иметь ширину 420 см. Добавленные 20 см необходимы, чтобы перекрывались просветы по обеим сторонам проема. Причем, размер 20 см считается постоянным для любой ширины створки.
2. Ширина откатной конструкции напрямую зависит от ширины проема. Она должна в 1,5 раза ее превышать. Дело в том, что удерживающие створку роликовые опоры располагаются в стороне от проема. Увеличенная длина створки позволяет создавать противовес, в результате чего образуется консоль, а створка движется без контакта с поверхностью грунта. Так, при ширине проема 4 м, габариты откатных ворот должны составлять:

• Длина направляющей балки — 6 м.
• Полотно створки — 4 м +20 см +20 см = 440 см.

Выбор фурнитуры

Комплектность набора покупной фурнитуры

Фурнитура подбирается по массе ворот и ширине проезда. Желательно, чтобы комплект фурнитуры состоял из следующих элементов:

• несущая балка (направляющий профиль);
• роликовые каретки (роликовая опора);
• ролик концевой;
• верхние поддерживающие ролики;
• верхний и нижний улавливатели;
• заглушки.

Составляющие откатных ворот: 1 — электропривод; 2 — роликовые опоры; 3 — регулируемые подставки; 4 — направляющая; 5 — концевой ролик; 6 — ловитель нижний; 7 — зубчатая рейка; 8 — ловитель верхний роликовый; 9 — поддерживающие ролики

Длина несущей балки должна составлять 1,35–1,5 ширины проезда (меньшая цифра допустима для самых лёгких ворот). В этом элементе важна точная геометрия профиля и отсутствие кривизны по длине для исключения заедания роликов. По роликовым кареткам двигаются ворота. Ролики могут быть выполнены из пластика или стали

В этом узле нужно обратить внимание на применяемые подшипники — от них зависит надежность конструкции.

Концевой ролик предназначен для частичной разгрузки роликовых опор. Верхние ролики поддерживают полотно ворот. Их каркас должен быть выполнен из стали толщиной не менее 3 мм. Специалисты рекомендуют выбирать резиновые ролики, как более щадящие к краске рамы. В случае с пластиковыми роликами рекомендуется под них установить алюминиевую накладку. Нижний и верхний улавливатель фиксируют створ ворот в закрытом положении. Комплект без верхнего улавливателя для высоких ворот не слишком удобен. Заглушки защищают направляющую от влаги и грязи.

Сравнение фурнитуры откатных ворот от различных производителей

На рынке представлена фурнитура различной ценовой категории отечественных и импортных производителей. Чтобы сориентироваться, рассмотрим некоторые варианты, причем для корректного сравнения взята фурнитура с приблизительно одинаковой массой ворот — от 400 до 500 кг.

Сравнительная таблица предложений по фурнитуре от различных производителей

Производитель	Страна	Вес ворот	Стоимость на февраль 2016 г.	Данные о комплектности
Rolling Center	Италия	500 кг	13 500 руб.	Несущая тележка — 2 шт., несущая балка — 6 м, концевой ролик — 1 шт., ловушка концевого ролика — 1 шт., поддерживающие ролики — 1 компл.
Alutech	Беларусь	500 кг	10 800 руб.	Роликовая опора — 2 шт., направляющая шина — 6 м, заглушка для направляющей шины, ролик концевой, улавливатель нижний, верхний кронштейн с 2-мя резиновыми роликами.
Welser Profile	Австрия	500 кг	12 000 руб.	Роликовые каретки — 2 шт., направляющая — 6 м, улавливатель верхний и нижний, поддерживающий ролик, концевой ролик, заглушки направляющей — 2 шт.
Doorhan	Россия	400 кг	12 700 руб.	В комплект входит: консольная труба — 6 м, заглушка для трубы — 1 шт., тележка с роликами — 2 шт., улавливатель концевого ролика — 1 шт., концевой ролик — 1 шт., направляющая скоба с роликами — 1 шт.
Deva	Украина	400 кг	7 500 руб.	Фурнитура изготовлена в Китае, направляющий профиль изготовлен в России. Накатной ролик без металлической заглушки, ролик из крепкого полимера.
«Ролтэк»	Россия	500 кг	12 700 руб.	Направляющий рельс 6 м — 1 шт., опора роликовая — 2 шт., верхний кронштейн с роликами — 1 шт., концевой ролик съемный — 1 шт., улавливатель концевого ролика — 1 шт., уловитель верхний роликовый — 1 шт., заглушка — 1 шт.
Svit-Vorit	Украина	400 кг	8 500 руб.	Направляющая — 6 м., роликовая каретка до 400 кг — 2 шт., верхние поддерживающие ролики, накатной ролик с полимерным колесом, нижний и верхний уловитель, резиновые заглушки, внутри колеса подшипника нет.
Came	Италия	500 кг	13 700 руб	Тележка S с 8-ю роликами — 2 шт., ролик концевой, улавливатель конц. ролика, заглушка для рельса — 2 шт., скоба направляющая FRS 2 с 2-мя роликами, винты М10х25 — 15 шт. Рельс направляющий S неоцинкованный.
Fratelli Comunello	Италия	500 кг	15 000 руб.	Рекомендуемая ширина проема не должна превышать 4,5-х метров, высота не более 2,5-х метров. Габариты балки (ш-в-д): 65х65х6000 мм, толщина стенки: 3,5 мм.
Combi Arialdo	Италия	450 кг	16 800 руб.	Направляющий рельс 6 м — 1 шт., опора роликовая 2 шт., верхний кронштейн с роликами 1 шт., концевой ролик съемный 1 шт., улавливатель концевого ролика 1 шт.

Плюсы и минусы откатных ворот

Главное достоинство – независимо от ширины сдвижных ворот, их можно открыть без каких-либо усилий. Полотно будет сдвигаться вбок, за счёт чего отсутствует необходимость в широкой подъездной площадке.

Достоинства конструкций:

1. Самопроизвольное открытие исключается даже при наличии сильных порывов ветра.
2. В нижней части имеется просвет, который исключает попадание грязи и влаги внутрь механизма.

Недостатки:

1. Боковое пространство для отката ворот, должно составлять не менее 1,5 метров.
2. Для самостоятельного изготовления понадобится некоторый опыт и много свободного времени.
