Выбираем отключающую способность
Выше описан выбор пакетника по максимально допустимому току нагрузки. Но автомат защиты сети также должен отключаться при возникновении с сети КЗ (короткого замыкания). Эту характеристику называют отключающей способностью. Она отображается в тысячах ампер — именного такого порядка могут достигать токи при коротком замыкании. Выбор автомата по отключающей способности не очень сложен.
Эта характеристика показывает, при каком максимальном значении тока КЗ автомат сохраняет свою работоспособность, то есть, он сможет не только отключится, но и будет работать после повторного включения. Эта характеристика зависит от многих факторов и для точного подбора необходимо определять токи КЗ. Но для проводки в доме или квартире такие расчеты делают очень редко, а ориентируются на удаленность от трансформаторной подстанции.
Отключающая способность автоматических защитных выключателей
Если подстанция находится недалеко от ввода в ваш дом/квартиру, берут автомат с отключающей способностью 10 000 А, для всех остальных городских квартир достаточно 6 000 А.
Если же дом находится в сельской местности иди вы выбираете автомат защиты электросети для дачи, вполне может хватить и отключающей способности в 4 500 А. Сети тут обычно старые и токи КЗ большими не бывают. А так как с возрастанием отключающей способности цена возрастает значительно, можно применить принцип разумной экономии.
Можно ли в городских квартирах ставить пакетики с более низкой отключающей способностью. В принципе, можно, но никто не гарантирует, что после первого же КЗ вам не придется его менять. Он может успеть отключить сеть, но окажется при этом неработоспособным. В худшем варианте контакты расплавятся и отключиться автомат не успеет. Тогда проводка расплавится и может возникнуть пожар.
Предельная коммутационная способность автомата
Предельная или максимальная коммутационная способность автоматического выключателя (далее ПКС) определяется максимальным током, при сработке от которого автомат не выйдет из строя (отсутствие подгораний, спаек контактов, повреждений корпуса и пр.).
ПКС является техническим параметром, согласно ГОСТа Р 51732 «Устройства вводно-распределительные для жилых и общественных зданий», обязательно приводимом в основных сведениях о ВРУ.
Так, скажем ПКС автомата, рассчитанного на 160 А и выше должна составлять: 20 kA и более для многопанельных распределительных устройств, не менее 15 kA для однопанельных распредустройств и 10 кА для распредустройств шкафного типа.
На корпусе любого современного автоматического выключателя, независимо от того, модульного или промышленного исполнения аппарат защиты бывает обозначена величина его ПКС (Icu для автоматов промышленного или Icn – бытового исполнения), указанная в kA. Наиболее распространенный ряд значений ПКС современных автоматов модульного исполнения – 4,5, 6 и 10 kA.
Однако, в настоящее время в линейках «модульки» некоторых ведущих производителей автоматов защиты можно встретить образцы с ПКС, составляющей и более 10 kA. На фото ниже автоматический выключатель от ABB S801 модульного исполнения семейства System Pro M Compact с отключающей способностью 25 kA.
Как видно, его габаритный размер заметно отличается от габаритов обычных «однополюсников». Если у последних ширина стандартна – составляет один установочный ДИН модуль 17,5 мм, то автомат на фото занимает 27 мм на ДИН рейке.
Несоответствие значения ПКС выбранного автомата защиты условиям эксплуатации (ниже действительных значений токов отключения) может привести не только к выходу его из строя, но и к несрабатыванию защиты.
Казалось бы, простым решением для обеспечения гарантированного соответствия ПКС реальным условиям эксплуатации можно назвать применение автоматических выключателей с заведомо завышенными показателями предельной коммутационной способности.
Однако, на сегодня стоимость таких аппаратов защиты значительно превышает стоимость устройств более бюджетного ценового сегмента, предназначенных для бытового применения.
- Главная
- Электротехнические устройства
- Коммутационная способность автомата
Вы здесь
Выбор автоматического выключателя
Выбор автоматического выключателя проводят по его основным характеристикам:
| Номинальное рабочее напряжение Ue (B) | Указанное напряжение означает максимальное допустимое значение в течении длительного времени. При меньших напряжениях отдельные характеристики могут изменяться и даже улучшаться, например, отключающая способность. |
| Номинальное напряжение изоляции Ui (кB) | Характеризует изоляционные свойства аппарата, определяется в ходе его испытаний высоким напряжением (импульсным и промышленной частоты). |
| Номинальное импульсное выдерживаемое напряжение Uimp (кВ) | Номинальное импульсное выдерживаемое напряжение – пиковое значение импульсного напряжения заданной формы и полярности, которое может выдержать аппарат без повреждений. |
| Номинальный ток In (А) | Это наибольший ток, который автоматический выключатель может проводить в продолжительном режиме при температуре окружающего воздуха 40°С по стандарту ГОСТ Р 50030.2-99 и 30°С по стандарту ГОСТ Р 50345-99. При более высоких температурах значение номинального тока уменьшается. |
| Номинальная предельная наибольшая отключающая способность Icu (кА) | Это наибольший ток короткого замыкания, который автоматический выключатель способен отключить при данном напряжении и коэффициенте мощности. Испытания на Icu проводятся по схеме O-t-CO, где О – отключение, t – выдержка времени, СО – включение с последующим автоматическим выключением. |
| Номинальная наибольшая отключающая способность Icn | По окончании испытания автоматический выключатель должен сохранять свои изоляционные свойства и способность к отключению в соответствии с требованиями стандарта. |
| Отключающая способность | На автоматические выключатели часто наносят |
| Номинальная рабочая наибольшая отключающая способность Ics | Это величина, выражаемая в процентах от Icu: 25% (только для категории А), 50%, 75% или 100%. Автоматический выключатель должен нормально работать после неоднократного отключения тока Ics при испытании в последовательности О-СО-СО. |
| Номинальный кратковременно выдерживаемый сквозной ток Icw (кА) | Это ток короткого замыкания, который автоматический Значение Icw указывается для тока, действующего |
| Номинальная наибольшая включающая способность Icm (кА, пиковое значение) | Это максимальное значение тока, который аппарат способен удовлетворительно выдерживать в условиях, оговоренных стандартом. Аппараты, не имеющие функции защиты (например, выключатели), должны выдерживать ток короткого замыкания, значение и длительность которого определяются параметрами срабатывания присоединенного аппарата защиты. |
Обозначения и типы выключателей тока
На передней панели выключателя максимальной токовой защиты имеется несколько обозначений, определяющих параметры реле максимального тока:
C2 — самый важный параметр автоматического выключателя. Первая буква, в данном случае «С», определяет характеристики переключателя, а «2» — номинальный ток
Значение силы тока, конечно, указано в Амперах .
~ 230 / 400V — второй по важности параметр. Это электрическое напряжение, на которое рассчитан переключатель. Автоматические выключатели, предназначенные для переменного тока, также могут использоваться в системах постоянного тока, но характеристики их для переменного и постоянного тока различны
Автоматические выключатели, предназначенные для переменного тока, также могут использоваться в системах постоянного тока, но характеристики их для переменного и постоянного тока различны.
6000 в рамке — значение означает максимальный ток, который может протекать через коммутатор, чтобы он ещё работал правильно. 6000A — действительно большой ток и в домашних условиях практически невозможно получить такое значение даже при коротком замыкании.
3 в рамке — класс ограничения энергии, вызванного коротким замыканием. Это самый высокий класс, и с подобными выключателями максимального тока приходится встречаться редко, обычно они имеют более низкий класс.
FAEL и S301 — код производителя и продукта (обозначение зависит от стандартов производителя).
Выключатели максимального тока могут быть не только одиночными (1P), но также могут иметь 2, 3 или 4 элемента.
Коммутатор для многопозиционных переключателей является общим, то есть возможны только два состояния: все цепи подключенные к автоматическому выключателю включены или все цепи отключены. Это имеет смысл, например, использование трехпозиционного автоматического выключателя для трехфазных устройств, где при обнаружении короткого замыкания или перегрузки на каком-либо однофазном проводнике все устройство будет обесточено.
Маркировка автоматических выключателей: обозначение и надписи
Маркировка автоматических выключателей со временем не должна стираться. Поэтому символы, буквы, надписи и цифры наносятся на корпус специальной несмываемой краской. Маркировка располагается на лицевой панели прибора. Это делается для того, чтобы в рабочем состоянии устройства не пришлось демонтировать прибор, для того, чтобы узнать нужные характеристики.
Маркировка включает в себя такие показатели как:
- фирма-производитель;
- номинальный ток;
- напряжение; частота;
- ток отключения; модель;
- класс токоограничения;
- схема подключения;
- обозначение клемм;
- артикул.
Маркировочные данные дополнительно дублируются в техническом паспорте устройства.
Номинальный ток
Данная характеристика обозначается в виде цифр и наносится рядом с временно токовой характеристикой. Производители выпускают пять видов автоматов: В, С, D, К, Z. Самыми популярными являются В, C, D. Для бытовых условий применяются автоматы, с временно токовой характеристикой типа С.
Остальные виды предназначаются для узкопрофильной направленности. После этого значения наносится цифра, обозначающая номинальный ток автоматического выключателя. Он указывает максимальное значения тока, при котором защитное устройство способно сохранять работоспособность.
В случае превышения этого значения автомат сработает. При этом номинальный ток рассчитывается на температурный режим, который соответствует величине + 30 градусов. Поэтому, если температура в помещении будет выше этого показателя, то защитный прибор может сработать, даже если сила тока была меньше указанной.
Принцип работы основан на защите двух расцепителей – теплового и электромагнитного. При этом тепловой расцепитель обесточит электрическую цепь в промежутке от нескольких секунд до нескольких минут. Электромагнитная защита сработает значительно быстрее – 0,01 – 0,02 секунды, иначе проводка начнет плавиться, что может повлечь дальнейший пожар.
Напряжение и частота
Номинальное напряжение располагается под время-токовой характеристикой. Данный норматив может относиться к постоянному и переменному току и указывается в вольтах. При этом постоянный ток обозначается «?», а переменный –«
». Каждое значение соответствует данной электрической сети.
Напряжение указывается в двух обозначениях: одно для однофазной электрической сети, второе — для трехфазной. К примеру, маркировка в виде: 230/400V
, обозначает, что автомат предназначается для электросети, имеющих одну фазу и напряжение 230 вольт, а также для электрической цепи, обладающей тремя фазами и напряжением 400 вольт.
Ток отключения
Этот критерий обозначает ток короткого замыкания. При этом защитное устройство сработает без ущерба для своей работоспособности. Электрическая линия имеет достаточно сложное устройство, в которой иногда появляются повышенные токовые величины, вызванные коротким замыканием.
Это кратковременный процесс, но при этом ток слишком завышается. Автоматические выключатели обладают отключающейся способностью, когда ток превысит 4500А, 6000А или 10000А. При этом, чем выше этот показатель, тем больше гарантий, что защитный прибор сработает даже при самой тяжелой аварийной ситуации.
Производитель
В самой верхней части автоматического выключателя указывается бренд прибора. Для этого зачастую выбирается более яркий цвет краски. Обычно этот цвет совпадает с цветом рычага управления. Иногда для этого выбирается нейтральный серый цвет.
Номинальная отключающая способность АВ
В действительности приходится учитывать особенности определенной аварии. Существенное влияние на развитие неблагоприятных процессов оказывает значение cos ϕ. Этот параметр определяет энергетический потенциал сочетания основных электрических параметров. Нормируют величину тока, при которой автомат разорвет цепь и сохранит достаточную функциональность для выполнения аналогичных действий в штатном режиме. Следует подчеркнуть, что в тематических стандартах подразумевается периодическая компонента тока КЗ. Применяют следующие обозначения номиналов отключающей способности автоматического выключателя для разных групп приборов по признаку целевого назначения:
- промышленные автоматы – Icu (предельная);
- бытовые модели – Icn (эксплуатационная).
Номинальная отключающая способность автоматического выключателя – это базовый параметр, определяющий надежность защитного устройства. Технологические проверки при выполнении производственных и сертификационных испытаний выполняют с учетом скорости разрыва цепи питания по соответствующим категориям:
- А – мгновенно;
- В – с установленной задержкой.
Испытания выполняют по стандартной программе:
- моделируют КЗ с последующим выключением автомата;
- проверяют работоспособность;
- повторяют процедуру при разных значениях cos ϕ.
На завершающей стадии уточняют соответствие базовых технических параметров паспортным данным производителя.
Выбор автоматического выключателя. ВТХ.
Прежде всего существуют различные время-токовые характеристики (ВТХ) автоматических выключателей. Подробно мы их разобрали в одной из наших прошлых статей, кому интересно, советуем обязательно ознакомиться, — тут.
Время токовые характеристики автоматических выключателей B C D.
Если рассмотреть вопрос более обобщённо, то можно выделить, несколько основных характеристик: B, С, D. В свою очередь, данные характеристики определяют при какой величине тока, автомат отключится мгновенно. Параметры отключения для характеристик B, С, D:
- B — от 3 до 5 ×In;
- C — от 5 до 10 ×In;
- D — от 10 до 20 ×In.
In — это номинальный ток автоматического выключателя. То есть мы берём номинальный ток автомата, например 16А и получаем следующие данные:
- Автоматический выключатель с характеристикой B16 отключится мгновенно при величине тока от 48 до 80 А;
- Автомат с характеристикой С16 отключится мгновенно при токе от 80 до 160 А;
- Автомат с характеристикой D16 отключится мгновенно при токе от 160 до 320 А.
Стоит отметить, что автоматические устройства с характеристикой D используются в основном в промышленности. Например, в бытовых сетях используются в основном устройства с характеристикой B и С.
Автоматы с характеристикой С используются для обеспечения защиты групповых линий и отдельных устройств с большим пусковым током. Автоматы с характеристикой B в основном используются для реализации защиты линий освещения и устройств с низким пусковым током.
Селективность автоматических выключателей.
Несомненно, при выборе устройства автоматического отключения важно уделить внимание такому параметру, как селективность. Под селективностью подразумевается такое техническое решение, при котором в случае неисправности отключается непосредственно неисправная линия, а не к примеру групповая линия. Как правило, селективность реализуется двумя способами:
Как правило, селективность реализуется двумя способами:
Как правило, селективность реализуется двумя способами:
- Выбор номинального тока автоматического выключателя;
- выбор характеристики автоматического выключателя;
Характеристики автоматических выключателей.
Для групповых линий следует выбирать автоматы с характеристикой С и с большим номинальным током (расчётным током в групповой линии). Для питающей линии одной нагрузки следует выбирать автоматы с характеристиками B и С, при этом если нагрузка имеет низкий пусковой ток, то следует выбрать устройство с характеристикой B.
Выбор автоматического выключателя. Полюсы автоматов.
Как известно, в зависимости от напряжения в сети, для защиты устройств и питающих кабелей могут использоваться следующие автоматические выключатели:
Для сети 230 В:
- Однополюсные;
- двухполюсные.
Для сети 400 В (380В):
- Трёхполюсные;
- четырёхполюсные.
Выбор автоматических выключателей по количеству полюсов.
С одной стороны, однополюсные и трёхполюсные автоматы коммутируют фазные проводники. С другой стороны, двухполюсные и четырёхполюсные автоматические выключатели помимо фазных проводников, коммутируют также и нулевые проводники.
Выбор автоматического выключателя. Производители автоматов.
Выбор автоматического выключателя по производителю.
Бесспорно, многие задаются вопросом, какой марки автоматический выключатель выбрать? Во-первых, следует определится с сегментном и имеющимся бюджетом. К примеру, ведущими игроками в премиум сегменте являются следующие производители:
- ABB — устройства шведско-швейцарской компании. Как известно, на текущий момент являются лидером по качеству, надёжности и соответственно по дороговизне автоматических устройств;
- Legrand (Франция) — устройства во многом схожи с ABB по качеству и цене, — надёжные автоматические выключатели;
- Schneider Electric (Франция) — отличные устройства, которые хорошо себя зарекомендовали на рынке стран СНГ.
А вот автоматические выключатели среднего ценового сегмента:
- Moeller (Eaton) — немецкий бренд. Безусловно, качественные автоматические выключатели по приемлемой стоимости;
- Siemens — немецкий бренд. Выпускает также качественную автоматику, которая немногим уступает ABB, Legrand и Schneider Electric.
В частности, автоматы бюджетного сегмента представлены в большом количестве, в эту категорию попадает много устройств от китайских производителей. Одним словом, можно выделить несколько «более или менее» вменяемых брендов: КЭАЗ, DEKraft , IEK. Однако, мы бы Вам рекомендовали использовать автоматические выключатели из премиум сегмента или среднего ценового сегмента.
- Мы в TELEGRAM;
- Мы в Instagram;
- Мы на YouTube;
Наибольшая отключающая способность
Ics/Icu и Icu
А вот этот параметр наиболее интересен, хотя указывают его далеко не все производители. Это так называемая, наибольшая отключающая способность в зависимости от напряжения.
Упрощенно по поводу Icu можно сказать следующее. Если ток КЗ прошедший через автомат, будет соответствовать данному значению указанному на корпусе, то автоматический выключатель успешно выполнит свою задачу только один раз.
Далее он уже будет не пригоден к последующей эксплуатации. Его по любому придется заменить.
Если же ток КЗ будет равен параметру Ics/Icu, то автоматом можно пользоваться и дальше.
Данные надписи порой очень важны и позволяют оценить возможность применения коммутационного аппарата при различном номинальном напряжении. Как понимаете, токи КЗ при этом будут существенно отличаться.
Отключающая способность автоматов имеет квадратичную зависимость от питающего напряжения. Вот посмотрите насколько существенна эта разница.
Поэтому купить автомат для однофазки 220В, это не то же самое что для трехфазки 380В. Подберете неправильно и ждите последствий при первом же КЗ:
пожар и выгорание корпуса
ненормальный гул при последующем включении, если автомат все таки “выжил”
неселективная работа или спекание контактов
Хорошо, если он у вас вообще отключится. Фактически выключатель в таком случае превращается в предохранитель.
Вот только стоимость его в разы отличается от простейших устройств с плавкими вставками. Спрашивается, стоило ли переплачивать?
Как защитить самое слабое звено электропроводки
Поэтому, прежде чем сделать выбор автомата соответственно защищаемой нагрузке, нужно удостовериться, что проводка данную нагрузку выдержит.
Согласно ПУЭ 3.1.4 автомат должен защищать от перегрузок самый слабый участок электрической цепи, или выбираться с номинальным током, соответствующим токам подключаемых электроустановок, что опять же подразумевает их подключение проводниками с требуемым поперечным сечением.
При игнорировании этого правила не стоит нарекать на неправильно рассчитанный автомат и проклинать его производителя, если слабое звено электропроводки вызовет пожар.

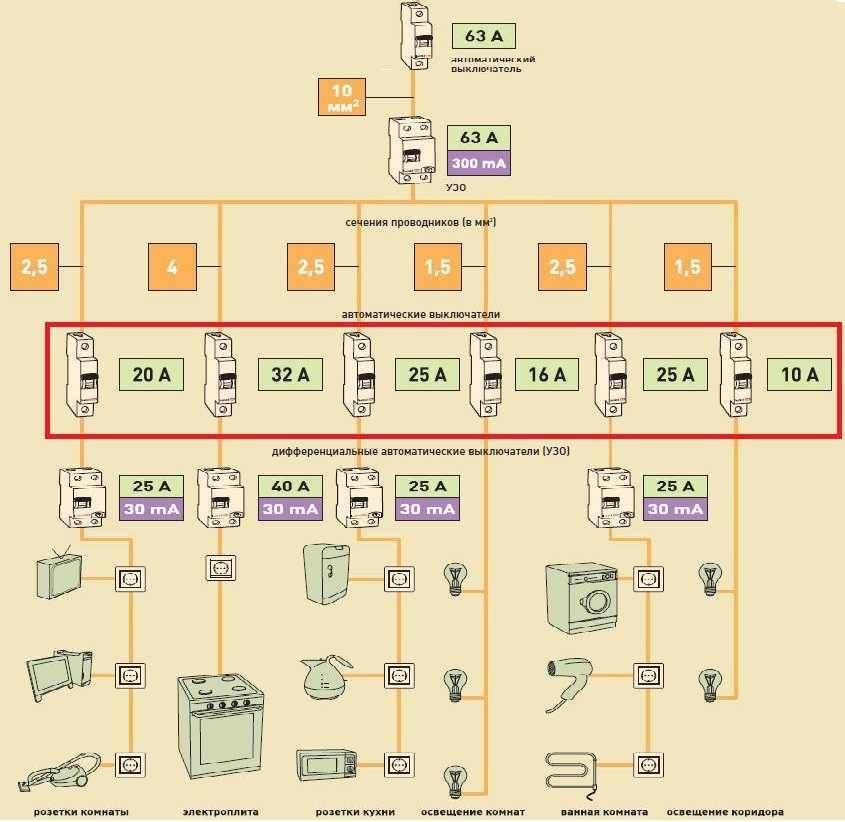

Устройство внутриквартирной разводки
Принцип устройства внутриквартирной разводки
Внутренние электрические сети имеют разветвленную структуру в виде «дерева» – графа без циклов. Это улучшает устойчивость системы при возникновении аварийной ситуации и упрощает работы по ее устранению. Также гораздо легче происходит распределение нагрузки, подключение энергоемких приборов и изменение конфигурации проводки.
В функции вводного автомата входит контроль общей перегрузки – недопущение превышения силой тока разрешенного значения для объекта. Если это произойдет, то существует риск повреждения наружной проводки.
Они защищают от перегрузки кабель на выделенном участке и подключенную к нему группу потребителей электроэнергии. Если при коротком замыкании такое устройство не срабатывает, то его страхует вводной автомат. Даже для квартир с небольшим количеством электропотребителей желательно выполнить отдельную линию на освещение.
При отключении автомата другой цепи, свет не погаснет, что позволит в более комфортных условиях устранить возникшую проблему. Практически в каждом щитке значение номинала вводного автомата меньше чем сумма на групповых.
Время токовая характеристика
Итак, что такое время токовые характеристики автоматических выключателей? Это зависимость времени срабатывания отключения автомата (ВА 47 29) от силы тока, протекающего в электрической питающей цепи. На корпусе этот показатель указывается также, к примеру, в виде значка «В». То есть, во сколько раз протекающий ток больше номинального. Это указывается в типах автоматов, о которых информация будет ниже.
В чем важность этой характеристики? Суть в том, что существует большое разнообразие выключателей, у которых номинальный ток одинаковый, а время токовая характеристика различная. Это дает возможность установить в одну цепь несколько автоматов с разным временным отключением, что моментально снизит показатель ложных отключений
Время-токовая характеристика
Чтобы понять, как правильно подобрать автомат (ВА 47 29) по время токовой нагрузке, необходимо разобраться в типах этой характеристики.
- Тип A используется для защиты полупроводниковых приборов и электрических линий большой длины. Срабатывает автомат, если сила тока будет выше номинального в 2-3 раза.
- Тип B используется в бытовых помещениях с активными нагрузками. К примеру, освещение, обогреватели разных моделей, печки и так далее. Предел срабатывания при превышении 3-5 раз.
- Тип C устанавливаются в электрические схемы, где присутствуют приборы с умеренными пусковыми моментами. Это кондиционеры, холодильники и так далее. 5-10 значений номинала.
- Тип D устанавливаются на производствах, где присутствует высокий пусковой ток. Через него можно подключать невысокой мощности станки, компрессоры и прочее оборудование. 10-20 значений номинала.
- Тип K используется только в одном случае – это защита от индукционной нагрузки. 8-12 значений тока номинального.
- Тип Z монтируется в сети, куда подключены электронные приборы. Предел срабатывания при превышении номинального тока в 2,5-3,5 раза.
В квартирах и домах обычно устанавливаются автоматы (ВА 47-29) типа «B» и «C». На загородных участках можно использовать и тип «D». Скажем так, что время токовая характеристика автоматического выключателя – это один из главных параметров.
Параметры автоматических выключателей
Необходим правильный подбор номинала Функция защитного автомата заключается в том, чтобы защищать электрическую проводку до того, как ток превысит допустимое значение. Это означает, что автоматический выключатель по току выбирается всегда меньшим, чем допустимый длительный ток электрической проводки.
Поэтому алгоритм выбора защитного автомата сводится к таким действиям:
- В первую очередь следует рассчитать толщину провода для конкретного участка, в зависимости от величины нагрузки.
- По таблице находится, какой силы ток выдерживают провода, в зависимости от сечения.
- Из всех имеющихся номиналов автоматов выбирается наиболее близкий по параметрам, но меньший, чем нагрузочная способность проводов. Номиналы автоматов имеют привязку к показателям длительного допустимого тока проводов и кабелей.
В качестве примера
Алгоритм выбора, не связан ни с какими сложностями и эффективно работает. Ниже представлена таблица, в которой отмечены максимальные величины электрического тока для проводников, которые прокладываются в домах или в квартирах. В этой же таблице в отдельной графе отмечены автоматы с номинальным рабочим током, которые рекомендовано применять в цепях таких проводников. Чтобы электропроводка не перегревалась и нормально работала, выбираются автоматы с показателями рабочего тока, которые меньше допустимых значений рабочего тока электропроводки.
Сначала следует подобрать сечение провода. Оно выбирается согласно расчетам, исходя из величины нагрузки. Например, чтобы запитать одну из нагрузок, по расчету нужно взять проводник, сечением 2,5 мм квадратных. Из таблицы видно, что этот проводник без проблем выдерживает ток до 27 ампер. Здесь же можно увидеть, что для защиты данного проводника следует установить автомат с рабочим током в 16 А.
Цепь работает следующим образом: до достижения 16 ампер, автомат работает нормально, как и электропроводка. Если ток начинает увеличиваться до определенной величины, автоматический выключатель начинает на него реагировать. Начинает работать тепловая защита. Чем больше превышается рабочий ток автомата, тем быстрее сработает защита. В случае короткого замыкания в сети, автоматический выключатель отключается мгновенно, поскольку защита от коротких замыканий и тепловая защита работают по-разному принципу.
Как рассчитать мощность потребителя
Как правило, характеристики автоматических выключателей выбираются в зависимости от мощности нагрузки. Проще сделать расчеты, если к электрической линии подключен только один электроприбор. Как правило, к одной линии подключают мощные бытовые приборы, а их потребляемая мощность всегда указывается в паспорте. Сложнее с линиями, к которым время от времени подключаются различные бытовые приборы, например, пылесосы, электроутюги, кухонные комбайны и т.д.
Но если учесть, что их работа кратковременная, то электропроводка выбирается в зависимости от того, сколько таких приборов может работать одновременно. Что касается вводного автомата, то он выбирается в зависимости от суммарной мощности всех потребителей. Можно воспользоваться простой формулой, а можно воспользоваться данными, указанными в паспорте. Как правило, в паспорте указывается не только мощность электроприбора, но и его реальный рабочий ток.
Формула расчета мощности потребителя
После того, как определена величина нагрузок, выбирается соответствующий автоматический выключатель по рабочему току. Его номинал может быть намного меньше или немного больше, но в любом случае он должен защищать электропроводку и его показатели не должны завышаться, по отношению к допустимому току электрических проводов.
Как правило, стараются выбирать электрические провода с запасом, хотя и здесь следует придерживаться разумных пределов. В таком случае, автоматы выбираются по току нагрузки и также с запасом, хотя также в разумных пределах. Автомат всегда должен выдерживать ток нагрузки, с некоторым запасом, или же работа приборов окажется не устойчивой и автомат может в любой момент отключить такую нагрузку, что совсем неправильно.
