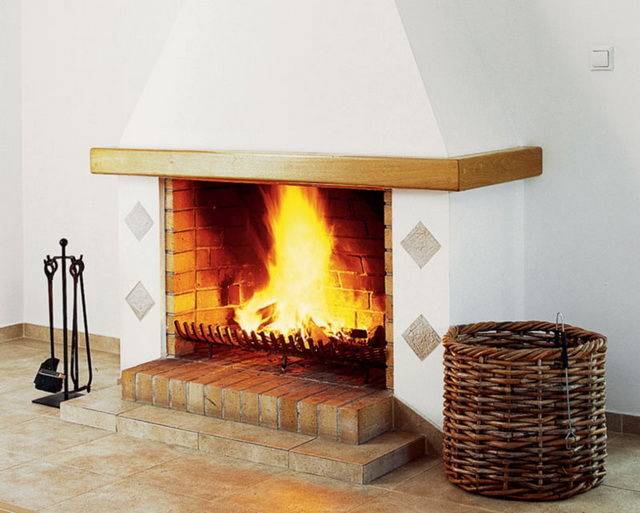

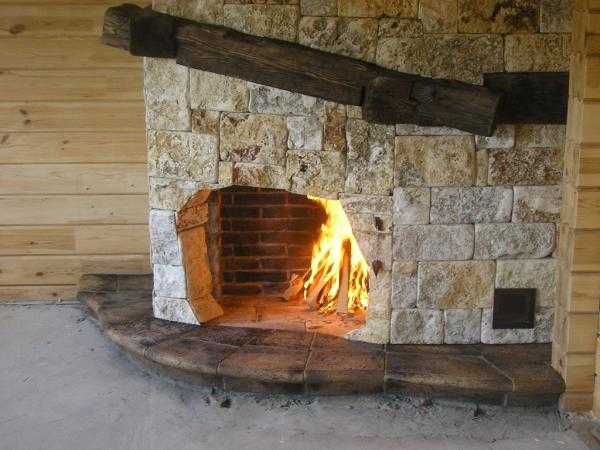

Открытый камин

Выкладка топки

После сборки столешницы, необходимо приступить к работе над топочной частью конструкции. Не зная как обложить чугунную топку или камин кирпичом, рекомендуем воспользоваться следующей инструкцией:

1. Для создания максимально хорошей и эффективной тяги внутри конструкции, следите за тем, чтобы топочная часть выкладывалась максимально ровно;
2. Расстояние от печной установки до внешней стороны кирпичного основания должна составлять около 4-8 сантиметров. Таким образом, воздушные массы смогут свободно перемещаться и циркулировать во внутренней части агрегата;

Между основанием и очагом должен оставаться небольшой зазор для циркуляции воздушных масс

Между основанием и очагом должен оставаться небольшой зазор для циркуляции воздушных масс

Для сборки обрамления используется исключительно огнеупорный кирпич

Для сборки обрамления используется исключительно огнеупорный кирпич

Кладка около очага производится под одном углом

Кладка около очага производится под одном углом

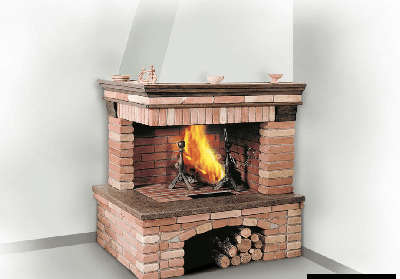

Схема укладки кирпича для углового варианта размещения

Схема укладки кирпича для углового варианта размещения

Полки, изготовленные ранее необходимо закрепить в нижней и верхней части печи

Важно чтобы масса данных элементов полностью соответствовала размерам и устойчивости кирпичного обрамления. В обратном случае произведите дополнительное усиление кирпичами или деревянными балками.

Открытый камин – на повестке дня вопрос безопасности

Издавна топкой называют часть камина, где горению подвергаются дрова. Она является одним из наиболее важных конструктивных элементов этого сооружения, определяющим многие важные моменты, например, выбор материалов для его устройства. Очевидно, что отличает топку открытого типа всяческое отсутствие со стороны фасада защитного экрана, решеток или дверец для камина. Таким образом, мы возвращаемся к его традиционному понятию, когда камин использовался для обогрева дома, приготовления пищи и нагревания воды.

Говоря об отсутствии каких-либо защитных элементов от огня в конструкции такого сооружения, стоит задуматься над вопросом безопасности. Огонь – источник повышенной опасности, о чем известно даже школьникам, поэтому оставлять без контроля открытый камин, в котором горят дрова, по меньшей мере, неразумно.

Может тогда вообще не стоит оборудовать его в своем доме? Конечно, это дело каждого, ведь не секрет, что в специализированных магазинах можно подобрать камин закрытого типа, который намного безопаснее. Однако грамотный подход к устройству камина с топкой открытого типа позволит существенно снизить риск возникновения пожара.

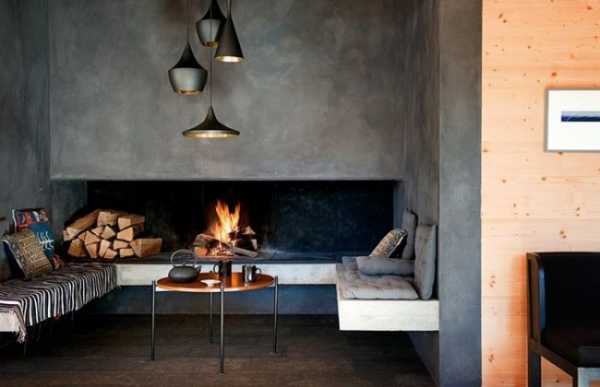

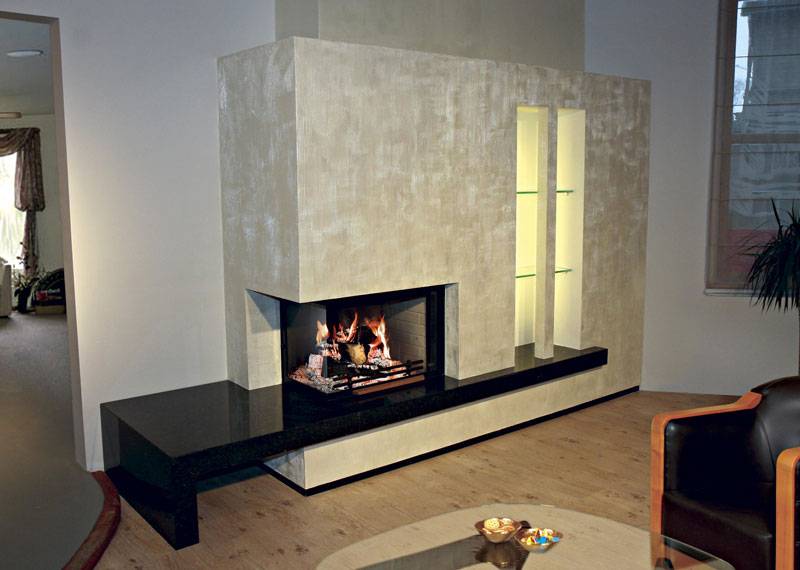

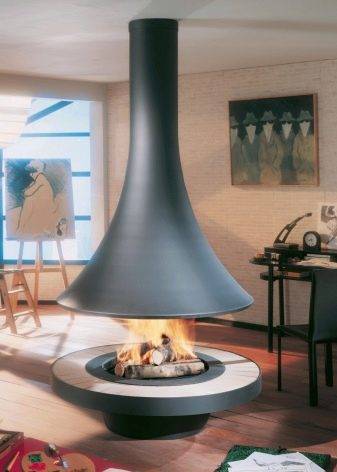

Выбор камина для интерьера

При декорировании своего дома или квартиры, большинство уделяет внимание внешнему виду каждой детали – камин не исключение из этого правила. Хорошо подобранный камин вписывается в общий интерьер комнаты и дополняет его

Так, в интерьер в стиле модерн лучше всего впишется простой камин с гладкой или чуть шероховатой поверхностью, выполненный в стиле минимализм. Лучше всего, если такой камин выполнен в классических цветах и минимально декорирован. Подобный камин будет прекрасно смотреться и на веранде, и в спальне.

Универсальный вариант для любого интерьера – камин в классическом стиле. Его можно узнать по качественной мраморной облицовке и использованием нейтральных тонов. Подобный камин прекрасно сочетается и со старинной мебелью и с более современной. Камин в классическом стиле выглядит уютно и по-семейному, поэтому прекрасно подходит и для установки в квартире и на даче.

Популярностью пользуются и камины в английском стиле. Их выделяет наличие небольшой топки и сдержанный дизайн. Подобного типа камин прекрасно впишется и в интерьер небольшого кабинета и роскошной гостиной.

Еще один вариант камина – французский. Такой камин с открытой топкой собирается из готовых блоков и отличается особой практичностью. Отличает такие камины еще и использование преимущественно светлых цветов мрамора и кирпича, а также наличие специфических декоративных элементов.

В целом, открытые камины хороши тем, что выглядят очень стильно и довершают любой интерьер, в каком стиле он ни был бы выполнен.

11фотографий

Особенности

Русская печь всегда была незаменимым атрибутом в жилом доме. Позже ее вытеснили камины из кирпича. На первый взгляд может показаться, что между ними нет разницы, но на самом деле это устройства, имеющие существенные отличия в эксплуатационных характеристиках (у каждого из них есть свои преимущества и недостатки).

Печь – это сооружение, которое служит для отопления всей площади помещения. Огонь в печи прикрыт заслонкой. По специальной технологии сложен дымоход. Это не дает возможности скапливаться угарному газу в помещении и способствует более высокой теплоотдаче печек в сравнении с каминами. Подачу воздуха в печь контролирует поддувало, которого нет в конструкции камина. Оно обеспечивает и экономию топлива.

Камин не дает тепло в больших количествах, как это возможно при использовании печи. Чтобы растопить и прогреть печь, нужно намного больше времени, но разогретая печь равномерно отапливает все помещение и тепло в доме сохраняется на 10-15 часов.

Камин представляет собой агрегат, имеющий более упрощенную конструкцию, чем печь. Очаг у него открытый и над ним сосредоточен дымоход. По своему устройству камин больше вентилирует теплый воздух, чем нагревает его. В стене или в пристроенной к ней территории расположен топливник. Дверца или заслонка не предусмотрена, а вместо нее делается открытый большой проем. Через него лучи тепла попадают на греющихся у камина людей.

Хорошая тяга через дымоход обеспечивает доступ кислорода в помещение. Воздух поддерживает горение топлива. Дымосборник сконструирован таким способом, что из топки дым сразу попадает в трубу, не задерживаясь в помещении.

Чтобы дым не скапливался в комнате, дымоход делают с большим диаметром. Камин, в отличие от печи, можно быстро разогреть, но постоянно необходимо подкладывать в огонь дрова, чтобы поддерживать тепло.

Пространство, которое обогревается с его помощью – это место прямо перед топкой. В отличие от печи, камин расходует гораздо больше топлива.

Это устройство чаще всего устанавливают для создания притягательной и необычной атмосферы в жилище. Романтичная обстановка в комнате при мерцании огня в топке располагает к раскрепощению и отдыху.

Когда в доме не проживают, а наведываются время от времени, то использование камина подходит наилучшим образом для таких случаев.

Как выбрать

Выбор биокамина – задача сложная и требующая тщательной подготовки. Для начала стоит определить дизайн интерьера комнаты – кухни или гостиной, где планируется монтаж установки. К слову, встраиваемые модели даже небольшого камина требуют предварительной подготовки: стоит создать дополнительную нишу для устройства и позаботиться об остальной планировке комнаты.

Небольшие модели биокаминов выбрать проще: особенно это касается настольных моделей.

• Для определения места будущего очага стоит разработать предварительный дизайн интерьера, чтобы камином было возможно наслаждаться: вокруг или напротив очага установите мягкие кресла или диван, позади поставьте журнальный стол.
• Если помещение позволяет установить натуральный камин и удобное место для отдыха напротив него – поступите классическим образом и создайте подобный интерьер в гостиной. При небольшом помещении отдайте предпочтение навесному камину – он не «украдет» пространство; при совсем скромной комнате выбирайте настольную модель.
• Стоимость биокаминов существенно различается в зависимости от их мощности, размере, способе монтажа и внешнем дизайне; для начала определите необходимую мощность обогревателя – чем больше комната, тем выше этот показатель; следующий шаг – определение стилевого направления модели камина: для классического интерьера выбирайте встраиваемые модели с возможностью дополнительного декора кладкой из камня или плитки. Для интерьера в стиле минимализм подбирайте лаконичные модели с преобладающими стеклянными элементами.

Если в доме есть дети, отдайте предпочтение экокамину с увлажнением: такие модели позволяют сделать воздух влажным благодаря наличию дополнительных установок внутри. Камины с паром подарят не только эстетическое наслаждение, но и принесут пользу для здоровья семьи.

• Разновидности экокамина встречаются различные; определите бюджет покупки и отталкивайтесь от предложений магазинов в этом направлении.
• Выбор каминов не ограничивается перечисленными моделями; среди новых разработок встречаются инфракрасные камины с очагом горения и дополнительным обогревательным блоком, который работает на основе излучения красных лучей.
• О биокаминах оставляют отзывы их обладатели для того, чтобы дать возможность остальным скорее решиться на важную покупку; потребители отмечают, что при долговременном горении посторонний запах все же ощущается, и лучшим выходом станет приоткрывание форточки на время горения очага. В целом, покупатели довольны своим выбором – биокамином для квартиры.

Какое топливо использовать

Основным топливом для металлических каминов являются дрова. Древесина лиственных деревьев (береза и ясень) быстро разогреют камин и помещение, где он установлен. А хвойные дрова (ель или сосна) наполнят помещение специфическим ароматом хвойной смолы. Однако часто топить камин хвойными дровами не рекомендуется, так как выделяющиеся смолы быстрее загрязняют дымоход и решетку камина.

Иногда в дровяных каминах можно использовать и торфяные пеллеты. А вот каменный уголь в качестве топлива использовать нельзя. Кроме повышенного загрязнения помещения, он очень сильно разогревает рабочие элементы камина, что может привести к их деформации и к поломке камина.

В некоторых случаях, доработав конструкцию камина, в качестве источника топлива можно использовать природный газ. Но необходимо помнить, что установка газового оборудования возможна лишь при условии предварительного согласования проекта с газовыми службами.

Работа с кладкой кирпича

Схема кладки кирпичной печи.

1. Кирпич красный полнотелый.
2. Кирпич огнеупорный.
3. Фольга.
4. Раствор глиняный (глина с водой).
5. Уровень.
6. Молоток резиновый.
7. Мастерок.
8. Полоса стальная.
9. Шкаф духовой (стальной ящик).
10. Дверки стальные разной направленности.

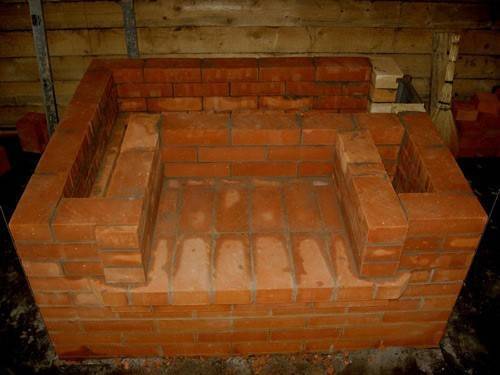

Перед тем, как начать укладывать кирпич, нужно позаботиться о том, чтобы тепло не уходило в землю. Для этого выкладывается вверх отражателем фольга на весь периметр фундамента.

• 1 и 2 ряды будут выравнивающими. Их цель — это обеспечение комфорта в дальнейшей работе, а затем и долгое существование печи камина;
• на этом ряду с 2-х сторон делаются каналы и выводятся прочистные окна. С 3-й стороны выводится поддувало;
• в прочистные окна и поддувало устанавливаются металлические дверцы. Над дверкой поддувала укладывается стальная полоса для обеспечения возможности дальнейшей кладки. Открывается с лицевой стороны топка для камина и формируется портал;
• все окна, кроме портала, перекрываются кирпичом;
• над поддувалом устанавливается колосник. Диагональное отделение разделяется на 2 при помощи стальной ленты;
• формируется окно топки. Вместе с этим формируются 4 вертикальных колодца на месте 2-х;
• устанавливается топочная дверца. Передняя площадка (камин) немного уменьшается;
• над топочным отделением с лицевой стороны прокладывается стальная полоса;
• стальная полоса прокладывается над порталом. Топочное отделение перекрывается кирпичом;
• над топкой делается переход в ближайшую трубу. Периметр полностью замыкается;
• над топочной камерой монтируется (в раствор) варочная панель. Оставшееся место над трубой прокладывается стальными полосами;
• открывается варочная камера над варочной панелью. Плавно сужается дымоход над камином. Стальные полосы закрываются кирпичом;
• аналогичны;
• варочная камера соединяется с ближайшим задним колодцев посредством горизонтального тоннеля для создания вытяжки;
• аналогичен;
• размер дымохода над камином составляет 1 кирпич. Задняя труба разделяется на 2, причем 1 закрывается летней задвижкой. Над варочной камерой прокладываются стальные полосы, при этом вытяжка также перекрыта;
• перекрывается варочное отделение. Отдаленно открывается сушильная маленькая камера;
• аналогичен;
• над варочной камерой труба перерастает в отсек, и в него открывается прочистное окно с дверкой. Труба над камином закрывается задвижкой;
• окно перекрывается;
• в камеру устанавливается духовой шкаф и пропускается канал с одной из сторон;
• из камеры делается отвод в центральный боковой (опускной) колодец;
• аналогичен;
• духовой шкаф закончился. И отдельная труба также теперь пропускает весь дым в коллектор;
• ход перекрывается стальными полосами;
• камера и коллектор накрываются кирпичом. Последний незадействованный колодец накрывается зимней задвижкой;
• все колодцы посредством горизонтальных тоннелей соединяются воедино у одного из колодцев. Напротив него делается прочистное окно с дверцей;
• формируется большой отсек для сушки;
• перекрывается прочистное окно;
• перекрываются сушильные отсеки (оба). Устанавливается общая заслонка;
• сужение периметра печи и формирование трубы.

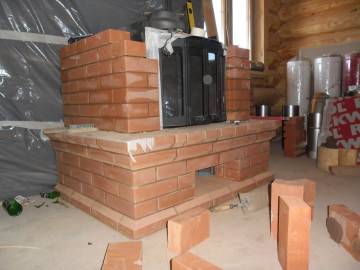

Монтаж кирпичной печи и его особенности

Строительство кирпичной печи отличается своей сложностью. В зависимости от типа и конструкции печей, большинство работ невозможно выполнить самостоятельно, не имея квалификации и определенных навыков. Лучше, если кирпичную печь сложит высококвалифицированный специалист-печник.

Перед началом монтажа обустраивают фундамент в соответствии с габаритами печи. Зачастую в деревянных домах кирпичные печи располагают на кухне, поскольку большинство из них имеют варочные поверхности.

В месте, где будет располагаться печь, необходимо изолировать подпольное пространство при помощи толи либо рубероида, после чего определиться с местом расположения дымохода и сделать соответствующие разметки. Заметим, что дымоход должен быть размещен только между стропилами и балками. Ни в коем случае нельзя нарушать целостность несущих элементов потолка и крыши при обустройстве дымохода. Лучше всего размещать дымоход в пространстве между стропилами возле наружной стены дома, поскольку такое расположение считается наиболее оптимальным для деревянного здания.

Печь из кирпича это не просто выложенная коробка, любая схема кладки предусматривает несколько камер, которые должны иметь определенные параметры Источник pechki.net.ru

В качестве отделки готовой кирпичной печи можно использовать огнеупорную штукатурку, либо кафельную жаропрочную плитку. Второй вариант наиболее предпочтителен, поскольку кафель имеет хорошую теплоотдачу.

Запуск камина в первый раз: полезные советы экспертов

Процесс растопки имеет свои нерушимые правила, от выполнения которых зависит как тепло в доме, так и безопасность жильцов. В первую очередь сложенный камин должен высохнуть. Слишком ранний прогрев кладки приведет к образованию трещин в швах и кирпичах. После окончания сборочных работ конструкции дают выстояться два-три дня.

Перед растопкой проверяют, открыта ли задвижка на дымоходе и закрыты ли прочистные каналы. Подготовка камина к розжигу:

1. Прогревают воздух в дымоходе. Для этого к выходному каналу подносят подожженную бумагу или небольшой факел. Процедура создаст минимальную тягу и предотвратит выход дыма во внутренние помещения.
2. В первые несколько недель отопитель только прогревают. Для этого используют высушенное топливо, которое должно полностью выгорать в течение 30 минут.
3. Примерно через месяц постепенно увеличивают продолжительность горения.
4. Растопку считают законченной, если на внешней поверхности кладки будут отсутствовать сырые пятна, а на задвижках конденсат.

Регулярная очистка после длительного простоя — залог успеха при первом растапливании. Кроме того, в начале лета всегда проводят тщательный осмотр и ревизию кладки. Только убедившись, что отопитель чист и готов дарить тепло, можно приступать к полноценной топке.

Камин способен кардинально преобразить интерьер дома, дачи или беседки. Возвести его под силу самостоятельно, необходимо только тщательно разобраться в порядовках и выполнить работу с должным старанием и аккуратностью.

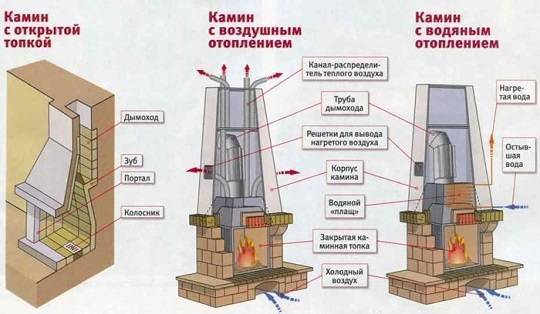

Ключевые элементы, из которых состоит камин

Состав камина под дрова

Стандартная схема кладки кирпичного камина включает в себя такие элементы (двигаясь снизу вверх, как идет кладка):

• основание;
• зольник (бункер, расположенный под колосниковой решеткой, предназначение которого — собирать золу);
• топливник — это пространство, в которое закладывается топливо, и где оно горит;
• зеркало — задняя часть стенки топки, наклоненная вперед под углом около 20°, и начинающаяся с высоты 30% от дна топки (назначение зеркала — отражать тепловую энергию, направляя ее из портала в помещение);
• дымовой зуб — это выступ, формируемый окончанием зеркала, который имеет две основных функции — предотвращение попадания сажи из дымохода в топку, а также предотвращение попадания в топку холодных воздушных потоков из дымоходной трубы;
• хайло — это дымосборник, в котором собирается дым и различные газы перед выходом в дымоходную трубу (он обеспечивает тягу в нужном направлении, а также препятствует попаданию в помещение дыма, искр, сажи, благодаря тому, что скопившиеся здесь разогретые газы уходят в наполненный холодным уличным воздухом дымоход);
• задвижка — заслонка, расположенная между камином и дымоходом, которая отделяет хайло от дымоходной трубы (ее функция — регулировать мощность холодных и горячих воздушных потоков).

Этапы сооружения камина

Как и любой строительно-монтажный процесс, кладка камина из кирпича делится на несколько этапов

Подготовительный этап

В первую очередь определяемся с местом установки и с созданием чертежей для нашего камина из кирпича. Если в этом деле вы небольшой специалист, то чертежи можно заказать мастеру. Хотя в Интернете можно найти большое количество рисунков и фотографий с эскизами стандартных установок. В принципе, если разговор идет о кладке камина своими руками, тогда вам не стоит подбирать или заказывать устройство сложные по конструкции. Лучше взять за основу небольшой простой камин, но облицевать его со вкусом, не пожалев на отделку денег. По-любому вы выиграете за счет снижения затрат на приобретение материалов для простой несложной конструкции.

Размеры камина из кирпича – это немаловажный фактор правильной работы прибора.

Далее, в подготовительный процесс также входит закладка фундамента. Считается так, если камин имеет вес больше 700 кг, то под него отдельно стоящий фундамент просто необходим. Это должно быть прочное и надежное сооружение с армирующим металлическим каркасом. Если камин имеет небольшой вес, тогда можно соорудить постамент или залить небольшой толщины плитный фундамент прямо по перекрытию.

• Немаловажный этап в строительстве каминов – это приобретение материалов. Так как мы говорим здесь о печах-каминах из кирпича, то ваша задача правильно выбрать кирпич. Он должен быть полноценным, ровным, без изъянов. Стукните по нему молотком, звук должен быть чистым (не глухим и не звонким). Приблизительно на средний камин вам понадобится 250-300 кирпичей.
• Следующий материал – это кладочный раствор. Изготовить его можно своими руками. Для этого вам потребуется песок, цемент и глина. Песок обязательно просеивается, чтобы в нем не оставалось мусора, который снижает качественные характеристики самого раствора. Марка цемента или М200, или М300.

Сооружение конструкции

Итак, все готово, можно приступать к возведению

Снизу на фото показана порядовка камина – это пошаговая кладка камина.

На фотографии изображены картинки в определенной последовательности, на которых показано, как класть каждый последующий ряд кирпичной кладки. Зная схему кладки камина из кирпича, практически невозможно допустить какую-то ошибку

Если вас интересует более сложная конструкция, но традиционная, то вам необходима порядовка английского камина своими руками.

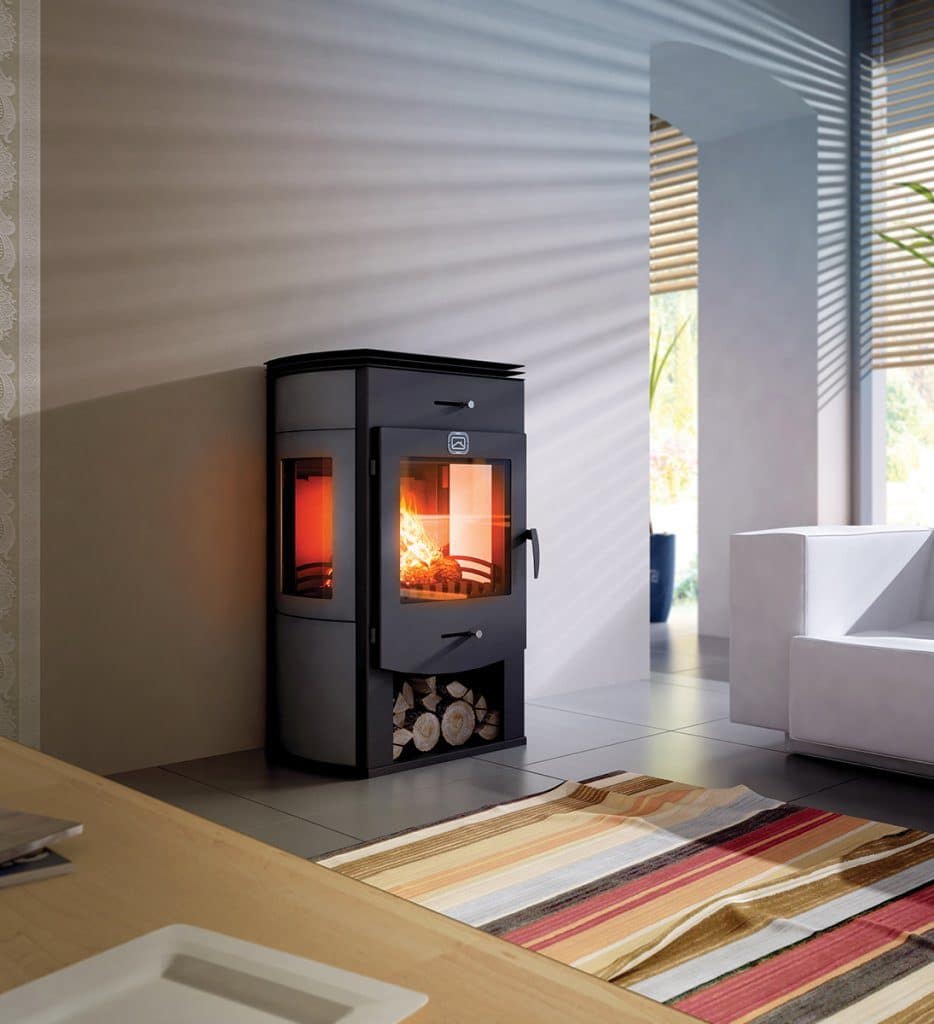

Устройство камина с закрытой топкой

Обычно камины с топкой закрытого типа изготавливаются из стали или чугуна, что обеспечивает их эффективную работу. Часто эти материалы комбинируются друг с другом. Внутренняя часть стальной топки печи выкладывается шамотной плиткой. Такая футеровка служит защитой от перегрева и прогорания стенок топки, а также длительное время сохраняет внутри нее тепло, медленно высвобождая его. Сама топка расположена на прочном постаменте и соединена с дымоходом.

Установкой шиберной заслонки (регулятора тяги) на входе в дымоход регулируется отток воздуха. Это препятствует скоплению угарного газа, поскольку, даже при закрытой заслонке происходит циркуляция воздуха через специальные отверстия в ней.

Дровяной камин

Внизу камина расположен зольник, из которого воздух попадает внутрь топки. Дымоход, перекрытия и стены вокруг камина термоизолированы. Поступающий из помещения воздух нагревается между топкой и окружающей ее теплоизолированной рубашкой, затем возвращается обратно. Таким образом, осуществляется конвективный теплообмен. Подобная система характеризует камины с воздушным отоплением, закрытая топка которых не допускает потери тепла.

Многие современные модели печей оснащены системой дожигания топлива. Это камера, позволяющая извлекать большее количество тепловой энергии при одном и том же расходе дров,  увеличивать длительность горения, а также  продлевать срок эксплуатации дымохода, поскольку продукты сгорания попадают в него с более низкой температурой.
