Варианты отопления частного дома газовым баллоном

Расчет затрат на устройство автономного газового отопления

Сравнивая, какая из разновидностей отопительных систем окажется наименее затратной, нужно в первую очередь обратить внимание на расход сжиженного газа на отопление. Желательно сопоставить предстоящие затраты с аналогичными расходами для других видов топлива и решить, какой вариант будет выгоднее

Начальные затраты на оборудование и обустройство

Расходы на приобретение оборудования и устройство в своем доме автономной системы отопления на сжиженном газе могут несколько различаться в разных регионах проживания. Но в целом, если сравнивать с подключением к магистральному газопроводу, разница в стоимости будет несущественной. Дороже выйдет, только если использовать не баллоны, а газгольдер объемом в несколько кубов. Его стоимость будет больше 300 000 рублей.

Также почти равноценно по стоимости обустройство помещений для котлов, использующих СУГ, в сравнении с теми, что работают на солярке. Как свидетельствуют отзывы, отопление сжиженным газом лишь тогда требует более высоких начальных затрат, когда оно служит альтернативой твердотопливному или электрическому отоплению. Но в ходе дальнейшей эксплуатации вложенные в отопление частного дома сжиженным газом средства постепенно окупятся за счет выгодности этого вида топлива.

Расходы газа но отопление частного дома

Еще несколько лет назад пропан-бутановая смесь стоила намного дороже, чем магистральный газ (метан), но со временем ценовая разница между ними уменьшается. Поэтому относительные показатели стоимости и расхода сжиженного газа на отопление демонстрируют целесообразность использования данного энергоносителя.

Вид топлива	Удельная теплота сгорания, мДж	Розничная стоимость топлива, руб.	Стоимость кВт/ ч энергии, руб.
Пропан-бутановая смесь (СУГ)	45–47	20–24 (за 1 кг)	1,7–2,0
Природный газ	32–40	5,2–5,6 (за 1 м³)	0,6–0,9
Дизельное топливо	40–42	23–27 (за 1 литр)	2,6–2,8
Электроэнергия	—	—	3,5–3,8

Наиболее простым способом определить реальный расход сжиженного газа на отопление дома будет — соотнести массу газа в одном баллоне с технологическими характеристиками отопительного оборудования. При этом удобнее рассчитывать расход именно по массе, поскольку объем (в литрах) зависит от плотности и процентного состава закачанной в баллон пропан-бутановой смеси.

Разберем конкретный пример для определения необходимого количества сжиженного газа в баллонах на отопление дома площадью 100 м²:

• На обогрев указанной площади понадобится (по максимальным нормам) 10 кВт теплоэнергии;
• Однако котел не функционирует постоянно в максимальном режиме, и средний коэффициент его загрузки допустимо принять за 0,5. Значит, нам необходимо 5 кВт;
• При калорийности сжиженного газа 46 мДж/кг для производства 1 кВт теплоэнергии будет израсходовано около 0,1 кг СУГ в час, а для 5 кВт потребуется 0,5 кг СУГ;
• В сутки будет расходоваться 12 кг, или почти половина баллона;
• Месячный расход сжиженного газа на непрерывное отопление дома составит примерно 13–15 баллонов.

Объема газгольдера может хватить для работы отопительной системы в течение всего сезона

Каким будет расход, если пользоваться не баллонами, а закачивать топливо в газгольдер? Насколько часто придется вызывать заправщик для пополнения запаса газа в наиболее распространенном среди потребителей «пятикубовом» резервуаре? Давайте разберемся:

• Любую из емкостей для сжиженного газа заполняют не «под горлышко», а только на 80–85%. Соответственно, в резервуаре объемом 5 м³ будет находиться около 4250 литров или (в пересчете на массу) 2300 кг газа;
• Мы уже определили, что в нашем случае система отопления на сжиженном газе расходует 0,5 кг топлива в час;
• Делим общую массу содержащегося в газгольдере газа 2300 кг на 0,5 кг/час, и получаем 4600 часов — на такое время нам хватит запаса топлива;
• Разделив 4600 часов на 24, получаем итог — 190 дней. То есть, одной заправки газгольдера объемом 5 м³ достаточно для обогрева дома 100 м² практически на весь отопительный сезон (в условиях умеренного климата).

Это теоретические выкладки, но в реальности расход топлива можно существенно уменьшить. При правильной настройке режимов горения газовый котел отопления для сжиженного газа способен потреблять в 1,5–2 раза меньше топлива, а температура в доме при этом будет поддерживаться на приемлемом уровне.

Газовый котел на сжиженном газе: расход топлива на отопление

1. Котлы, работающие на сжиженном газе

2. Ассортимент котлов на отечественном рынке3. Расчет мощности газовых котлов на сжиженном газе: расход топлива

Сегодня среди владельцев частных домовладений востребованы системы автономного теплоснабжения. Источником тепла для них часто является сжиженный газ для отопления дома. Вид «автонономки» с применением газового котла на сжиженном газе расход которого минимален, наиболее популярен.

Котлы, работающие на сжиженном газе

Современное газовое отопление на сжиженном газе предполагает использование целого комплекса, состоящего из оборудования нескольких типов и системы теплоснабжения.

Но основным агрегатом все равно остается котел, обеспечивающий получение тепла из топлива.

Как и в традиционных отопительных конструкциях, газовый котел на сжиженном газе для частных строений позволяет путем его сгорания обеспечить обогрев жилых помещений и горячее водоснабжение, поскольку возможна комбинация этих двух функций.

    Даже при наличии невысокого давления в конструкции отопление на сжиженном газе расход топлива имеет незначительное. Это позволяет экономить немалую сумму денег из семейного бюджета. Одновременно сжиженный газ для обогрева будет расходоваться по максимуму эффективно.

Обратите внимание

    Владельцам частных домовладений следует знать, что отопительные котлы на сжиженном газе без проблем можно перевести в другой режим функционирования – с использованием иного вида топлива, а точнее магистрального газа. С этой целью производится замена не только форсунок, но и других элементов оборудования.

Таким образом, получается, что покупатель приобретает два котла в одном и экономит немало средств и времени.     Выбор отопительных агрегатов, работающих на сжиженном газе, на отечественном рынке просто огромен. Здесь также имеется продукция от различных мировых производителей. Каждая модель отличается уникальными эксплуатационными характеристиками и соответственно стоимостью.

Для того, чтобы отопление загородного коттеджа или дачи сжиженным газом из газгольдера было экономичным и эффективным, необходимо правильно выбрать тип теплоагрегата и учесть все особенности эксплуатации.

При покупке прибора следует учесть:

Тип отопительного прибора. Котлы отопления на сжиженном газе бывают одноконтурными и двухконтурными. Первые из них предназначаются исключительно для отопления, а вот второй вид обеспечивает как обогрев помещений, так и горячее водоснабжение. Отопительные приборы можно вешать на стену или устанавливать на пол. А камеры сгорания делают открытыми или закрытыми.

КПД. Можно сказать, что все агрегаты, функционирующие на сжиженном газе, характеризуются высокими показателями КПД (90-94%). Поэтому их устанавливают в домах, дачных постройках или в других зданиях. В результате, чем выше будет данный показатель у оборудования, тем более экономично и рационально используется топливо.

Мощность. Является одним из основных параметров для данного вида отопительного оборудования.

Компания-производитель. Как доказала практика, предпочтение желательно отдавать компаниям, проверенным на протяжении длительного времени, у которых производимая продукция отличается соответствующим стандартам качеством, надежностью, длительным сроком эксплуатации.

Произвести точные расчеты мощности отопительного оборудования, функционирующего на сжиженном газе, могут только сотрудники фирм, профессионально занимающихся поставками и установкой таких теплоагрегатов. Для этого им потребуется предоставить все данные о помещении, в котором планируется его смонтировать. Также при проведении вычислений отопления коттеджа газом учитывают характеристики модели и определяют, какой имеет газовый котел расход сжиженного газа. Такие расчеты не являются дешевым удовольствием, поэтому многие потребители ограничиваются приблизительными подсчетами, выполняемыми самостоятельно. Для этого принято считать, что на 10 «квадратов» площади помещения для обеспечения обогрева требуется 1 кВт тепловой энергии, притом, что высота потолков не превышает трех метров. Данный вариант газового отопления загородного дома определения необходимой мощности не очень точен, но подобрать отопительное оборудование поможет.  При необходимости точного подбора агрегата, следует учитывать большое количество параметров и факторов, включая объем помещения, наличие/отсутствие дополнительного утепления, размеры и количество окон и дверей и т.д. Пропано-бутановая смесь, являющаяся основным источником энергии в системах автономного газоснабжения, относится к экономичным и недорогим видам топлива и поэтому экономить на котле нецелесообразно.

Устройство с котлом для отопления своими руками

Для формирования отопительной системы своими руками данного типа понадобятся:

• Газовый котёл с горелкой для сжиженного газа. Подойдут модели с малым давлением и с самым высоким показателем КПД.
• Газовые баллоны объёмом 50 л.
• Арматура запорная.
• Редукторы.
• Рампа (применяется для подключения нескольких ёмкостей).
• Газопровод, сформированный из шлангов и труб и предназначенный для соединения элементов с системой отопления.

Котлы бывают напольные и настенные, одно- и двухконтурные. Последние позволяют не только повысить температуру в помещении, но и нагреть воду.

Баллоны соединяются с системой при помощи редуктора с пропускной способность 2 куб. м/час. Редуктор может быть один или отдельный для каждой ёмкости.

Подключение к газовому котлу нескольких баллонов увеличивает срок их необходимой заправки. Для такого соединения используется рампа — прибор, разделяющий ёмкости на основные и резервные. Сначала газ берётся из первой группы, а по мере его окончания — из второй. Момент перехода озвучивается сигналом.

Для фиксации газового котла с газопроводом используется гибкая подводка, а для редуктора — дюритовый шланг. Толщина стенки газопроводной трубы из металла составляет не менее 0,2 см. В стене такие трубы заносятся в футляр и запениваются.

Расход топлива котла составляет около 9 кг газа в сутки. Большое количество ресурса уйдёт в самом начале для разогрева системы отопления, а позже — уменьшится в 4 раза.

Фото 2. Красный баллон с газом и гибкий шланг, который используется для подключения к котлу.

Заправка баллонов производится еженедельно специалистами. Перед этим процессом из ёмкостей удаляется конденсат. Самостоятельно можно вывести резервуары на открытое пространство, заземлить и удалить редуктор. Спустя 2 часа, когда остатки газа выветрились, а вода стекла в землю, баллоны можно везти на заправку.

Важно! Для одновременной дозаправки не разрешается более трёх баллонов

Расчет расхода газа

Для достижения комфортного тепла в доме, расход топлива должен быть не менее 1 кВт на 10 м2. Рассмотрим, сколько нужно топлива на дом в 100 м2. Котел должен быть мощностью не менее 10 кВт, для получения 1 кВт тепла оборудование расходует до 0,12 кг/час топлива. Таким образом, расход в час на всю площадь составляет 1,2 кг, что в сутки равно 28,8 кг.

Примерный объем 50-литрового баллона равен 22 кг, получается, что отопление пропаном обойдется хозяину дома в 9 баллонов в неделю. Это дорого. Но есть поправка: усиленный режим требуется только при разогреве системы, затем правильно отрегулированный котел потребует не более 8 кг газа в сутки, то есть расход снижается в 3-4 раза.

Для поддержания комфортного тепла в доме на 100 м2, который хорошо утеплен, вся система отрегулирована и оснащена автоматическими выключателями, достаточно 3 баллона газа на неделю. При этом в помещениях внутри строения будет поддерживаться температура +22 С, при условии, что на улице до -20 С.

Автоматическая настройка позволяет снижать температурный режим в период отсутствия людей в помещении. Например, на даче в зимний период хватит показателя термометра +5 С, чтобы поддерживать систему отопления в рабочем состоянии. В этом случае одного баллона хватает на 7-10 дней.

Отопление газом из баллонов

Сжиженный газ для отопления хранят и перевозят в металлических баллонах

Часто встречаются отзывы, что отопление на сжиженном газе якобы требует огромных денежных расходов. Сложилось мнение, будто покупка газового оборудования, а также монтаж и обслуживание системы, сопровождается чрезмерными затратами. Но это не всегда соответствует действительности, и год за годом отопление частного дома сжиженным газом в баллонах завоевывает новых приверженцев среди владельцев дач и коттеджей.

Преимущества СУГ

• Возможность устроить автономное отопление на сжиженном газе в удалении от газовых магистралей;
• Удобство транспортировки, не требующее строительства трубопроводов;
• Более высокая теплоемкость смеси пропан-бутан по сравнению с природным газом;
• Экологическая чистота топлива, получаемого при добыче и переработке нефти;
• Относительно невысокая стоимость в условиях подорожания других видов топлива.

Недостатки СУГ

• Стоимость доставки газа для отопления частных домов сжиженным газом в баллонах может увеличиться, когда домовладение расположено слишком далеко от города;
• Морозной зимой при отоплении частного дома сжиженным газом возникает проблема обмерзания газового редуктора;
• Если создавать запас топлива в установленном на своем участке газгольдере, то в периоды снежных заносов бывают трудности с проездом к дому машины-заправщика;
• Проектирование и установку автономного отопления на сжиженном газе разрешается производить только с привлечением специалистов уполномоченных организаций. И лишь наименее ответственные элементы системы отопления на сжиженном газе допустимо изготавливать своими руками.

Как выбрать газовый котёл на сжиженном газе?

Заочно сказать, какой котёл на сжиженном газе лучше выбрать нельзя, ведь его характеристики должны строго соответствовать характеристикам конкретного помещения. Поэтому перед приобретением рекомендуется проконсультироваться со специалистами или самостоятельно разобраться с техническими параметрами.

Конвекционный или конденсационный

Принцип работы обычного конвекционного (КПД 88-92%) и конденсационного (КПД 104-109%) газовых котлов. Эффективность работы агрегата потребляющего СУГ во многом зависит от способа использования, высвободившейся при сгорании топлива тепловой энергии:

• конвекционный – нагревает теплоноситель за счёт энергии, полученной от прямого сжигания газа, при этом часть теплоты теряется, уходя вместе с отходящими газами;
• конденсационный – «извлекает» дополнительное тепло путём охлаждения дыма и конденсации пара в низкотемпературном теплообменнике (экономайзере).

Очевидно, что конденсационный котёл выгодней – он позволяет экономить 15–20 % топлива, но при этом сам прибор стоит в 1,5–2 раза дороже обычного.

Отличия и критерии грамотного выбора конденсационных газовых котлов

Настенный или напольный

Принципиальная разница между подвесным и напольным оборудованием состоит не только в способе его размещения, но и в конструктивном устройстве:

• настенные модели – должны «вписываться» в компактный лёгкий корпус, они отличаются стальным/медным теплообменником, обычно более функциональной автоматикой;
• напольные модели – не ограничены по весу и размеру, поэтому могут иметь в т. ч. и чугунный теплообменник, а также более широкий диапазон мощности (10–60 кВт).

Настенные агрегаты укомплектовываются автоматикой, циркуляционным насосом и другими энергозависимыми элементами – практически, потребителю предоставляется готовая к работе тепловая мини-станция. Напольные котлы менее самостоятельны, но зато многие из них полностью независимы от электроэнергии.

Одноконтурный или двухконтурный

Наглядный принцип работы двухконтурных котлов с приоритетом горячего водоснабжения (ГВС). От количества контуров зависит то, на выполнение каких задач рассчитано газовое оборудование, на что именно будет распределяться выработанное тепло:

• одноконтурный – предназначен непосредственно для отопления помещений;
• двухконтурный – отвечает и за отопление, и за горячее водоснабжение (ГВС).

КПД

Коэффициент полезного действия (КПД) – показатель, который определяет эффективность работы прибора и экономичность использования энергоресурсов.

Для котлов, потребляющих в основном сниженное топливо, значение КПД критично: хоть в продаже и встречаются образцы от 85 % до 97 %, приобретать агрегаты с КПД ниже 88 % не имеет смысла – иначе, из-за относительно высокого расхода горючего, затраты на газовое отопление жилища «догонят» электричество.

Минимально необходимая мощность

Чтобы приблизительно рассчитать мощность котла, можно воспользоваться упрощенной формулой, где на каждые 10 м2 площади приходится 1* кВт энергии.

*ориентировочное значение с учётом умеренного климата и потолков 2,5–3 м.

Так, например, для обогрева среднего дома 120 м2, расположенного в Москве или МО, минимально необходимая мощность агрегата составит 120÷10×1=12 кВт.

Как точно рассчитать необходимую мощность котла Индивидуальный расчет, формула и корректирующие коэффициенты

Дополнительные критерии

На дополнительные характеристики также стоит обращать внимание: они в совокупности помогут сделать газовый котёл более продуктивным и безопасным:

• защитный комплект – состоит из предохранительного клапана, контролёра тяги, датчика активного пламени, воздухоотводчика и блока резервного питания;
• функциональная автоматика – включает модули автоподжига, регулировки пламени, самодиагностики, программирования режимов и внешнего управления;
• тепло- и звукоизоляция – специально подобранная обшивка предотвращает тепловые потери (повышается КПД прибора) и снижает шум от работы горелки.

Качественная изоляция помогает избавиться от хлопков, сопровождающих авторозжиг, треска и вибраций, что актуально при нахождении котла в помещении.

Теоретическая часть

Обогрев производится при помощи газа:

• бутана;
• пропана.

Газ сжижается, загоняется в баллоны и в таком состоянии поставляется на производства и в частный сектор.

Так как в газообразном агрегатном состоянии газ занимает большой объем при малом количестве, то в результате его обработки большим давлением он переходит в жидкое состояние. Это позволяет закачать в баллоны газ большего объема.

Баллон подключается к отопительному котлу через редуктор (устройство для понижения давления в системе).

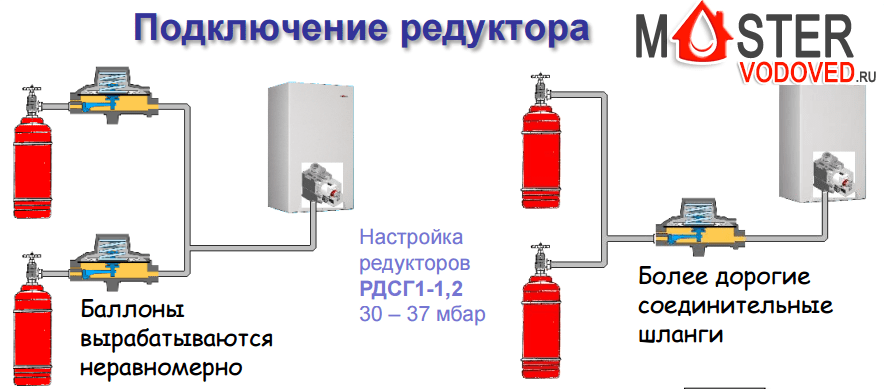

Редуктор для подключения

Газ, выходящий из баллона, проходит через редуктор и в результате быстрого снижения давления возвращается в свое первоначальное (газообразное) агрегатное состояние. В котле он сжигается, выделяя большое количество тепла.

Преимущества газобаллонного отопления дома

• Топливо: чистое (экологически) и отвечает всем нормативам и стандартам.
• Автономность.
• Относительная стабильность: давление в трубах не скачет и не меняется.
• Простая эксплуатация и легкость в управлении.
• Расходы топлива минимальны.

При строительстве новой и реконструкции старой постройки нужно скрупулезно продумать отопление дачи газовыми баллонами, которое в последние годы становится еще популярнее.

Кроме этого, от отопительной системы на газовых баллонах можно осуществить снабжение вашей загородной недвижимости горячей водой.

Газовое отопление загородного дома используют в случаях, когда нет возможности подключить дачу к магистральному газопроводу.

Отопление газовыми баллонами имеет высокий КПД, так как сжиженный (природный) газ очень быстро, почти мгновенно, переходит из одного агрегатного состояния в другое (из жидкости в газ).

Котел, работающий на сжиженном газе

Такое отопление загородного дома газовыми баллонами по-настоящему является автономным, так как баллоны с природным газом можно привезти даже в избушку лесника и там организовать отопление от газового баллона.

Индивидуальное отопление загородного дома баллонным газом дает возможность:

• прогревать внутренние помещения и комнаты;
• использовать разогретую системой воду на свои непосредственные нужды (через теплообменник).

На сегодняшний день многие предпочитают использовать пропан-бутан в баллонах. Он наиболее востребован, так как у него больше преимуществ.

• доступность;
• высокая теплота сгорания;
• безопасность;
• простота эксплуатации;
• долговечность оборудования;
• возможность замены горелки на вариант для природного газа;
• работа в автоматическом режиме.

Благодаря этим преимуществам владельцы загородной недвижимости имеют:

• надежное;
• экономически выгодное;
• непрерывное отопление дома от газового баллона.

Большой плюс дает возможность включать автономное отопление дома на газовых баллонах со сжиженным газом в любой момент. И тогда, когда дом еще строится и когда дом уже давно построен и вы уже полностью в нем обжились.

Отопление газовыми баллонами возможно и тогда, когда вам стало неприемлемо экономически или эстетически использовать другие виды отопления. Например: дизельное топливо (дорожает с каждым днем); дрова (копоть, дым).

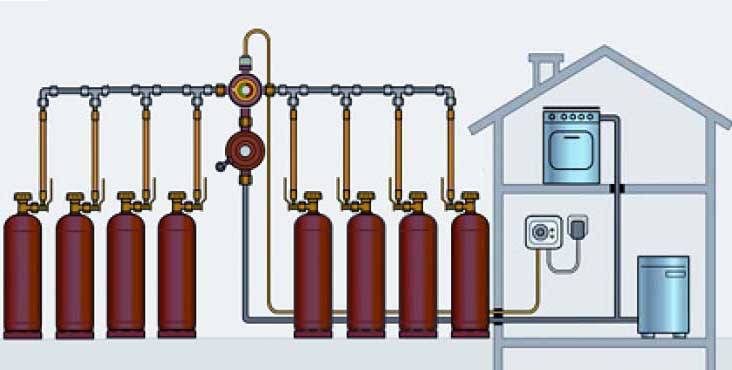

Соединение нескольких баллонов

Когда вы используете отопление на газовых баллонах, вы должны прислушиваться ко всем рекомендациям и советам мастеров и людей, которые используют отопление на баллонном газе не первый год (см. Газовое отопление в деревянном доме: варианты реализации и техника безопасности)

Во многих магазинах можно приобрести горелку, рассчитанную на работу от баллонов со сжиженным газом.

Есть множество вариантов выбора, но лучше всего выбирать горелку мощностью примерно 10-20 кВт, в зависимости от общего объема прогреваемых помещений.

Баллон сжиженного газа подключают к купленной горелке через специальный редуктор (покупается отдельно), который должен расходовать от 1,8 куб/м до 2 куб/м в час (обычный использует 0,8).

Если использовать горелку, которая рассчитана на работу от магистрального газа — возникнет необходимость регулировки клапана для пропорциональной подачи газа, так как давление в магистрали на порядок ниже и отверстие в клапане больше.

К каждой горелке, которая рассчитана на отопление дома баллонным газом прилагается инструкция, в которой вы найдете описание этой регулировки.

Можно, конечно, применить и газовую плиту старого, советского образца (для экономии), но в ней также придется заменить жиклер (см. фото)

Жиклеры газовой плиты

на другой (с более мелким отверстием).

Все методы, способы и инструкции, как это осуществить вы можете найти в статьях и на форумах в интернете или посмотреть видео о переустановке жиклеров.

Принципы установки отопительной системы

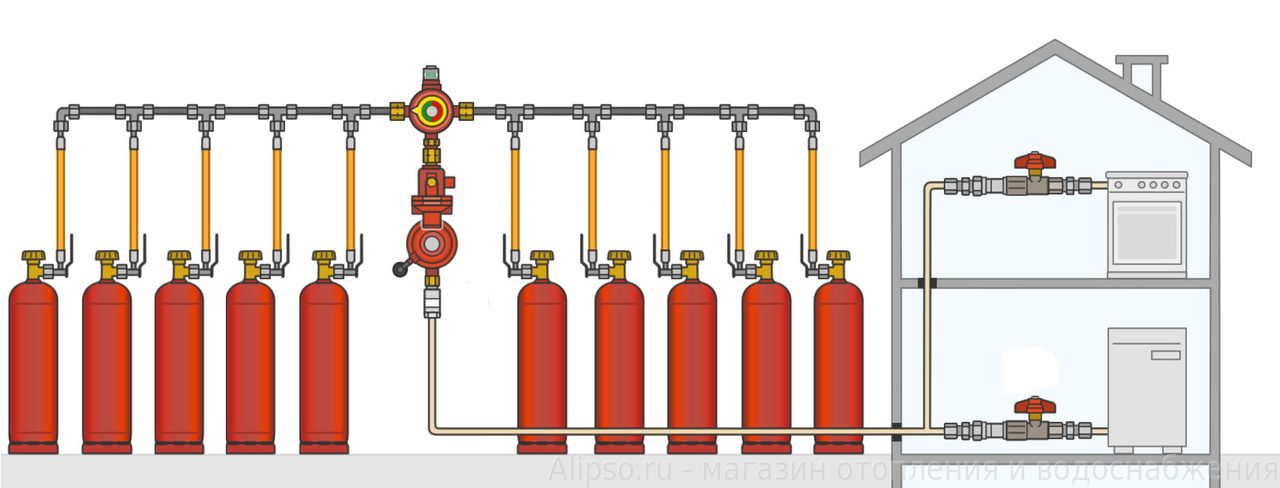

Существует несколько вариантов подключения всей отопительной системы газовыми баллонами в доме:

1. Первый вариант предполагает соединение при помощи изогнутых труб из металла, коллекторов и пластичных шлангов с армированием. Схема подключения в этом варианте линейная, при которой все емкости с газом объединяются в один поток и работа их происходит синхронно.
2. Второй вариант представляет собой переключающуюся систему баллонов между собой. Делается это при помощи редуктора с возможностью осуществлять такое переключение автоматически или вручную. Схема подключения выглядит таким образом, что часть баллонов подключены и находятся в работе, а часть является резервным запасом. В случае, когда заканчивается газ в основной части топливных емкостей, происходит переключение на другую. Это позволяет сохранить время при необходимости заправить баллоны, потому как отключения подающих топливо в систему не требуется.  Плюсом является еще и то, что редукторы такого типа имею специальные клапана, которые регулируют уровень давления при его повышении из-за различных воздействий извне.

Комплектующие системы отопления на баллонах

Отопление на сжиженном газе делается с использованием следующих комплектующих элементов:

• нагревательное оборудование с газовой горелкой;
• редукторы для подключения баллонов;
• емкости с топливом вместительностью 50 литров;
• рампа;
• резинотканевый рукав для присоединения трубопровода к котлу;
• запорная арматура.

Схема подключения очень простая, поэтому может быть реализована собственноручно. Выбирая подходящий газовый котел, отдайте предпочтение агрегатам, работающим при минимальном давлении и при максимальном КПД. Учитывайте, для какого вида топлива предназначен котел. Есть агрегаты, работающие только на сжиженном газе. Но если в будущем планируется подключить магистральное газоснабжение, то лучше предпочесть универсальные модели, которые могут работать на разных видах топлива.

Горелка газового котла должна иметь узкие форсунки, которые предназначены для работы в условиях высокого давления баллонного газа. Агрегаты, рассчитанные на использование магистрального газа, имеют широкие форсунки. Если через такие приборы подавать сжиженное топливо, может произойти авария.

Котлы, предназначенные для работы на СУГ (сжиженном углеводородном газе), имеют специальные форсунки и газовый клапан. Чтобы самостоятельно переоборудовать обычный котел на работу с использованием сжиженного топлива, понадобится докупать необходимые детали.
