Парогенератор для бани своими руками: разновидности и принцип действия

Принцип работы генератора пара

Парогенераторы для бани представляют собой механизм, в котором под воздействием тепловой энергии происходит возгонка воды до состояния пара, при этом создается несколько избыточное давление, что обуславливает динамичный выход пара, относительно атмосферных условий. Самым простым примером работающего парогенератора можно считать кипящий чайник. Устройство парогенератора достаточно просто и включает в себя:

Емкость для воды. В большинстве случаев она выполняется из нержавеющей стали, которая, помимо коррозионной стойкости наделена еще и жаропрочностью;
Блок генерирования, который в современных конструкциях имеет развитую поверхность теплообмена, которая обеспечивает и энергоэффективность устройства и его производительность;
В электрических системах присутствует электронагревательный элемент, который в свете последних тенденций часто выполняется с керамической поверхностью, что по заверениям производителей обуславливает повышенный ресурс и экономичность, за счет меньшей предрасположенности к образованию твердого минерального налета – накипи. Так же парогенераторы для сауны электрического нагрева имеют в конструкции электронагревательный элемент, который интегрирован непосредственно в блок генерирования, образует с ним единый конструктивный узел;
Система безопасности, которая может включать в себя подрывной клапан, датчик давления, датчики температуры и уровня воды;
Система управления, которая оснащена кнопочным постом и световой или звуковой индикацией и сигнализацией, информационным табло;
Высокотехнологичные и производительные модели могут оснащаться насосом для дополнительного повышения давления пара и скорости его истекания из блока генерации в окружающее пространство;
Еще одним элементом продвинутых систем стоит считать регулировочный блок, который позволяет изменять характеристики получаемого пара, в зависимости от типа бани, в которой он используется. Так восточная баня – хамам требует создания атмосферы с достаточно низкой температурой и высоким уровнем абсолютной влажности, сухопарные бани предъявляют к кондициям пара диаметрально противоположные требования. Регулировочный блок, в какой то степени, позволяет варьировать и степенью дисперсности получаемого пара.

Конструкция

Металлический корпус прямоугольной формы выступает в качестве оболочки, в которую заключены следующие основные элементы конструкции:

резервуар для жидкости;
блок парообразования;
насос подачи воды и пара;
датчики;
блок управления.

Теплообменный аппарат для бани соединяется с системой водоснабжения посредством специального патрубка. После использования устройства излишки жидкости из его бака нужно удалить с помощью резервного сливного крана. На внешней стороне панели имеются разъемы для подключения к источнику питания и датчикам, встроенным в корпус прибора, а также выходы для подсоединения труб, выводящих пар (паропроводов). Там же размещены индикаторы рабочих режимов, температуры и уровня воды.

Требования к установке и контроль безопасности

Разъём системы вентиляции

Требования к установке и безопасной эксплуатации отражаются в инструкции по эксплуатации, идущей в комплекте с парогенератором, а общими критериями, обеспечивающими такие режимы, являются:

Электрическая проводка должна быть рассчитана на мощность подключаемого прибора.
Должно быть выполнено заземление парогенератора.
Подключение аппарата к электрической сети должно быть осуществлено по отдельной группе через индивидуальный прибор защиты (автоматический выключатель).
Помещение, где устанавливается парогенератор, должно быть сухим и оснащено системой вентиляции (естественная или принудительная).
Протяженность паропровода (от устройства до парной) должна быть минимально возможной.
Расположения паропровода по отношению к вводу в помещение парной должно быть таким, чтобы не создавалось мест скопления влаги (образование конденсата), препятствующих прохождению пара.

Самодельная паровая пушка

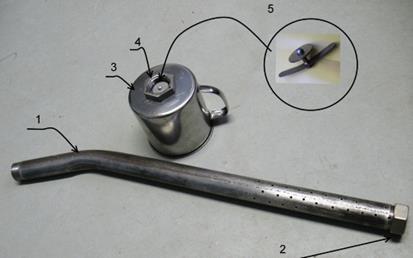

Приспособление изображено на рисунке.

Самодельная паровая пушка: узлы и детали

Цифрами обозначены следующие элементы:

Корпус, изготовленный из трубы.
Навинчивающаяся крышка.
Лейка из нержавеющей стали или стакан.
Гайка соединения.
Обратный клапан для пара.

Подавать воду через лейку приходится для того, чтобы избежать её контакта со сравнительно холодными стенками канала пушки (его температура соответствует температуре камней). В противном случае жидкость начнёт испаряться ещё во время стекания, но не слишком интенсивно, так что образующийся пар будет сырым. При таком положении дел вода вообще может не достичь дна каменки.

Если же подавать её струйкой при помощи лейки, то вся она окажется на раскалённом дне и сразу же превратится в сухой перегретый пар. Поскольку выпускные отверстия очень малы, быстро покинуть канал он не сможет и какое-то время будет догреваться в пушке.

Как уже говорилось, при образовании пара в канале пушки поднимается давление и чтобы он не «выстрелил» через заливочную лейку, под ней следует установить паровой обратный клапан.

Фабричные паровые пушки могут оснащаться дозаторами воды. Это устройство обеспечивает периодическую подачу пара в автоматическом режиме.

О самодельной конструкции и безопасности

Если использовать самогонный аппарат с парогенератором, то брагу можно не фильтровать. Часть операции при изготовлении спиртового напитка будет не нужна. Сильфон лучше взять металлический с гибкой муфтой. В нагреваемый бак с водой лучше встроить тэны, если это не электрическая скороварка. Они для самогонного домашнего производства будет экологически чище, чем открытый огонь.

Если нет сильфона, то изготовление самодельного устройства для подачи пара не займет много времени. Достаточно найти металлическую трубку и ножовкой сделать в ней небольшие пропилы через сантиметр длины. Или насверлить дрелью отверстий. Через такой «сильфон» длиной 20 – 40 см и будет поступать пар в брагу.

Сделав своими силами барботер, надо герметично вставить его в емкость с брагой. Трубка диаметром 15 – 22 мм вполне подойдет для этого. Вода нагревается в скороварке свыше ста градусов. Пар под давлением пойдет в барботер или сильфон, то есть в залитую в другую емкость брагу. Рабочий клапан имеет регулировку давления. Его можно менять, повышая или понижая температуру кипящей воды. Можно взять для изготовления самогонного аппарата и пивной кег, и герметичную флягу (для кипячения воды), или какую другую емкость, но только вставить в них предохранительный клапан.

https://youtube.com/watch?v=2hpTstxGRLE%3Frel%3D0%26showinfo%3D0

Виды парогенераторов и их применение в домашнем хозяйстве

Независимо от назначения, конструкция парогенераторов содержит резервуар – котёл, в котором образуется пар и подаётся к внешнему потребителю. По типу подачи рабочей жидкости (воды) принято различать ручные виды агрегатов и автоматические установки. По количеству потребляемой мощности парогенераторы бывают промышленными и бытовыми. У бытовых агрегатов этот показатель, как правило, не превышает 9 кВт, и они подключаются к электросети 220 В (промышленные − к 380 В).

По способу нагрева рабочей жидкости (воды) парообразователи бывают индукционными, с электродными установками, печные и электрические. В таблице приведены основные особенности каждого типа агрегата.

Таблица 1. Типы парообразователей и их особенности

Разновидность агрегата	Изображение	Описание
Индукционный		Вода в резервуаре устройства нагревается за счёт воздействия электромагнитного поля. Оборудование позволяет получить на выходе очищенный и лёгкий пар.
Электродный		Внутри резервуара находится электрод, который является нагревательным элементом устройства. Работают установки от электросети. В результате нагрева воды получается пар, который лишён вредных примесей и минеральных отложений.
Электрический		В агрегатах устанавливаются ТЭНы различной мощности (от 4 кВт). Такие устройства используются для помещений парных. На больших площадях используют парогенераторы для бани и сауны, мощность которых превышает 12 кВт.
Печной		За счёт печного отопления осуществляется нагрев воды и выделение пара. В качестве энергоносителя используется уголь либо древесина.

В домашнем хозяйстве заводские и самодельные парообразователи используются при обустройстве парных, в качестве очистительного оборудования (мойка различных поверхностей паром под давлением), при изготовлении самогонных аппаратов. Также агрегаты применяют для отогрева труб водопровода и двигателей автомобилей. Посмотрите видео, чтобы понять, как работает парогенератор.

Видео «Принцип работы парогенератора»:

Для увлажнения воздуха в жилых помещениях можно изготовить своими руками ультразвуковой парогенератор. Данное устройство устанавливается на поверхности воды и генерирует колебания определённой частоты, в результате чего образуется множество мелких капель, которые поднимаются в воздух.

Парогенератор или паровая пушка — описание, устройство, принцип действия, виды

Целебные свойства пара известны уже давно, так как он может оказывать оздоровительное воздействие на организм человека, если применять его в оптимальном количестве и при определённом температурном режиме. Если в бане установлен парогенератор, то нет необходимости регулярно лить воду на камни, для того чтобы в парилке образовывался нужный объем пара. Также благодаря паровой пушке существенно экономится вода. Она не занимает много места, легка в сборке и не требует большого количества дорогостоящих материалов для её создания.

Паровая пушка для банных печей

Устройство

Традиционный парогенератор представляет собой прибор, который оснащён электронагревательным элементом. По принципу работы напоминает обычный электрический чайник. В парогенератор наливаем воду, включаем нагреватель, жидкость закипает и образуется пар. Крышка устройства оснащена специальным клапаном, с помощью которого можно самостоятельно регулировать степень давления. В результате мы можем самостоятельно «создавать» пар необходимой температуры. Пар с высокой степенью влажности позволит создать атмосферу традиционной турецкой хамам, а горячий и сухой даст почувствовать себя в настоящей русской бане.

Устройство печи с банным парогенератором

Парогенератор может использоваться совместно с печкой — каменкой. В результате такого «контакта» производимый устройством пар для полного нагрева подаётся дополнительно и на камни. Благодаря данной схеме существенно экономится электроэнергия и вместе с тем снижается температура камней, уменьшается нагрузка на печь и увеличивается срок её службы.

Если использовать парогенератор без каменки, то затраты на электроэнергию существенно увеличатся, но зато не надо будет строить дорогостоящую большую кирпичную печь. В этом случае необходимо будет только выбрать систему отопления для бани.

Обычный «магазинный» парогенератор состоит из:

Датчика безопасности.
Ёмкости для воды.
Насоса для движения воды и пара.
Подготовительного блока для воды.
Блока парообразования.
Пульта управления.

Снаружи устройства находится индикатор и дисплей, который показывает всю информацию о работе устройства и его программах.

Мощность

Этот параметр следует увязывать с объёмом парной. Зависимость примерно такая:

для объёма в 4–5 м 3 : 4–5 кВт;
для 10–13 м 3 : 8–10 кВт;
для 15–18 м 3 : 12 кВт;
свыше 18 м 3 : 16 кВт.

Выпускаются парогенераторы и с большей мощностью, но это уже не бытовые модели.

Электронагреватели: виды и фото

В современных парогенераторах применяются следующие системы нагрева:

ТЭНовые: преобразование электрической энергии в тепловую осуществляется при помощи трубчатого электронагревателя (ТЭНа), так же как в бойлере или чайнике.

Следует, правда, заметить, что в большинстве случаев выбирать не приходится: бытовые парогенераторы, как правило, оснащаются ТЭНами.

Способ подачи воды

Существуют две разновидности парогенераторов:

С возможностью подключения к водопроводу (имеется клапан с сервоприводом, при помощи которого аппарат заправляет себя самостоятельно).
Без таковой (воду заливает пользователь).

Первая разновидность парогенераторов более удобна в работе и не может остаться без воды из-за забывчивости пользователя. Но если вода в водопроводе имеет низкое качество (жёсткая или содержит большое количество ржавчины, песка и других примесей), то вторая разновидность окажется более предпочтительной, так как она даёт возможность владельцу использовать подготовленную воду или добытую из чистого источника.

Общие достоинства и недостатки банных генераторов пара

Если принято решение приобрести парогенератор, то стоит знать об их положительных и отрицательных качествах, чтобы последние не стали вдруг неожиданностью после начала эксплуатации.

Потенциальным владельцам парогенераторов необходимо заранее ознакомиться с их достоинствами и недостатками

Итак, к положительным качествам генераторов пара для бани относят следующие их особенности:

Возможность автоматизированного управления прибором с помощью предварительно установленных программ или с дистанционного пульта.
Быстрый нагрев воды, соответственно, и более быстрое выделение пара, что значительно упрощает и ускоряет нагрев парной. В то время как русскую печь или каменку приходится прогревать довольно-таки долго.
В некоторых моделях парогенераторов предусмотрена система его самоочистки.
Парогенератор дает более легкий пар, нежели раскаленные камни печи-каменки.
Некоторые модели генераторов пара имеют функции его ароматизации, так для добавки эфирных масел или травяных настоев предусмотрено специальное отверстие. Эта функция сделает испарения не только приятными, но и целебными.
В отличие от традиционно устроенной бани, для поддержания нужного микроклимата, парогенератор не нуждается в постоянной подаче воды в процессе принятия банных процедур. Так, автономный парогенератор заправляется один раз вначале, а в подключенном к водопроводу приборе достаточно открыть кран подачи воды, которая будет поступать в агрегат постоянно. Поэтому не придется думать о стабильности оздоровительного микроклимата в парилке — он будет поддерживаться автоматически, со стабильной температурой (например, в диапазоне от 35 до 95 градусов) и влажностью, выставленной заранее в блоке управления. Имеется опция установки интервалов поступления пара в помещение парилки.
Несложность в выборе оптимального места размещения и в монтаже. Так как генератор пара обладает компактными размерами и относительно небольшой массой, его достаточно закрепить на стене с помощью кронштейнов.
Пар, выработанный парогенераторами, весь полностью поступает в помещение парной, не уходя в трубу, чего никак не избежать при использовании традиционных печей.

Многообразие функций современных приборов по выработке пара позволяет им конкурировать с традиционными печами-каменками. А в некоторых моментах парогенераторы даже превосходят традиционные печи по качеству создаваемого микроклимата.

Цены на печь-каменку

~~печь-каменка~~

Однако, есть у парогенераторов и недостатки, которые не радуют пользователей, и к ним можно отнести следующие моменты:

Высокая цена на приборы, поэтому многие предпочитают делать их самостоятельно.
Достаточно частые поломки оборудования.
Зависимость от электропитания. Кроме того, немалая мощность прибора, составляющая 4÷12 кВт, потребует значительного расхода электроэнергии.
В связи с большим количеством примесей в водопроводной воде, даже при наличии возможности подключения к центральному водоснабжению, рекомендовано заливать в бак агрегата заранее подготовленную, отстоянную и очищенную воду, или же устанавливать непосредственно перед прибором качественную систему фильтрации.

Эти недостатки существенно осложняют эксплуатацию автоматических приборов

Однако, учитывая указанные выше положительные моменты, связанные с удобством пользования баней, и зная проблемы этих приборов, можно уделять большее внимание профилактическим мероприятиям. Естественно, если не смущает высокая цена на подобную аппаратуру

Виды бытовой техники с функцией генерации пара

Какие приборы с функцией генерацией пара сегодня предлагает рынок или магазины в интернете:

Гладильные системы с парогенератором для дома. Это многофункциональные системы, в которые входит доска, имеющая особое покрытие и сам утюг баком, в котором и генерируется пар. Именно такое устройство и принято называть парогенератором.

Отпариватель. Предназначен для вертикального отпаривания одежды. Помогает не только справиться с функциями глажения, но и помыть окна, отпарить шторы без применения химических компонентов.

Пароочиститель. Это универсальные устройства, генерирующие пар, с помощью которого можно легко очистить ковер, удалить застаревшие пятна без повреждения ворса, продезинфицировать любые деревянные, каменные, пластиковые поверхности. Такая техника используется исключительно для уборки, и к глажке не имеет никакого отношения.

Паровая швабра. Это удобный и многофункциональный прибор для уборки. К сожалению для отпаривания одежды он не очень подходит, но чтобы помыть кафель, полы или окна вполне сгодится. Современный рынок предлагает большое на любой вкус и кошелёк.

Такое разделение приборов, генерирующих пар, по их функциональности помогает избежать путаницы и выбрать технику, которая удовлетворит конкретные потребности.

Установка и принцип работы

К условиям монтажа парогенераторов в банях и саунах могут быть применены некоторые особые правила. Так, в хамамах выделяется подсобное помещение для установки парообразующего аппарата. Специальные трубки подают вырабатывающийся устройством влажный воздух в парилку. Все процессы, происходящие в агрегате, настраиваются приборами, которые размещены на отдельно установленном пульте управления.

Кроме регулирования интенсивности подачи пара, степени влажности и уровня температуры, система настраивает и необходимые параметры, касающиеся вентиляции и освещения турецкой бани. Сэкономить полезное пространство в помещении можно за счет приобретения и установки довольно компактных электрических печей-каменок со встроенными парогенераторами.

Независимо от того, какая модель приобретается и где она будет установлена, принцип работы одинаков для всех парогенераторов. С включением аппарата в сеть вода начинает заполнять встроенный в прибор бак. Одновременно запускаются и электронагреватели. Буквально через несколько минут над нагревающейся жидкостью появляется пар, который постепенно направляется в парную. С каждым снижением уровня воды в баке до определенной отметки происходят открытие электромагнитного клапана и пополнение объема жидкости.

О причинах выхода из строя парогенераторов

Конструкция парогенератора (даже полностью автоматизированного) – простейшая, но в ряде случаев это устройство выходит из строя из-за примесей, содержащихся в воде. Хлор, соли металлов, частицы железа становятся причиной образования накипи на стенках емкости и трубопроводов.

Чтобы уменьшить пагубное воздействие накипи, рекомендуется выполнять следующее.

Профилактикой этого явления является применение фильтров очистки воды, которые устанавливаются на патрубок подачи.
После банных процедур следует сливать оставшуюся в резервуаре воду.
Периодически прочищать внутренние поверхности парогенератора, засыпав лимонную кислоту, после чего тщательно промывать устройство.

Следуя этим правилам и рекомендациям, можно самостоятельно изготовить парогенератор (фото некоторых вариантов можно увидеть в данной статье), который прослужит долгие годы при условии правильной его эксплуатации.

В конце статьи предлагаем ознакомиться с видеоуроком, наглядно демонстрирующим процесс изготовления парогенератора.

Как сделать своими руками парогенератор для бани из газового баллона

Такой тип сборки наиболее популярен среди умельцев. Во-первых, сам по себе баллон выполнен из качественного листового железа. Найти такой практически невозможно. Металл выдержит практически любую температуру, он устойчив к перепадам давления. Как сделать парогенератор своими руками из газового баллона, можно посмотреть в этом видео.

Какие инструменты и материалы нужны для работы

Сварные швы баллона выдерживают достаточное давление. Металл не боится коррозии, устойчив к высоким температурам. Подготовка баллона состоит из важных этапов: освобождение от остатков газа и паров (о чём мы говорили выше), спил верхней части и обработка торцов.

Для работ нам потребуются следующие слесарные инструменты: сварочный аппарат, рулетка, болгарка, крепежи, изолента, дрель, свёрла, ножницы по металлу и ключи

Выбор и подготовка ёмкости для парогенератора

Почему именно газовый баллон – поясняем. Диаметр его основания универсален и подходит для подбора нагревательного элемента от обычного электрочайника. ТЭНом в этом случае служит нагревательное дно. Что уже само по себе является новаторским решением, так как экономит деньги и время на монтаж иной нагревательной системы.

Перед началом монтажных работ баллон необходимо освободить от воды и высушить! Все сварочные работы следует проводить только после того, как вы полностью убедились в отсутствии любых газовых паров. Принюхайтесь, баллон должен быть полностью свободен от запаха пропана.

Вот таким в итоге может получиться ваш парогенератор. Не забудьте придумать ручку для его переноски

Установка нагревательных элементов

Нагревательные элементы – важнейший компонент любого парогенератора. Главное правило, если вы используете ТЭНы, а не нагревательную поверхность как таковую (некоторые модели электрочайников имеют ТЭН под дном), они не должны касаться ни днища, ни стенок.

Обычно для крепления ТЭНа специально высверливается отверстие немного выше дна, не менее 1 см. Вода должна заливаться ниже уровня ТЭНов

Расстояние важно выдерживать, в противном случае дно может прогореть и повредиться. Мы советуем использовать как минимум две изолирующие шайбы со специальными термостойкими силиконовыми прокладками

Не забудьте предусмотреть клапаны для слива и подачи воды. В некоторых конструкциях для обеспечения нагнетания жидкости используют дополнительную ёмкость, как правило, большего объёма, либо подключают её к централизованным сетям.

Выбор ТЭНа зависит от объёма воды и планируемой нагрузки на агрегат. Выбирать устройство по мощности следует из расчёта на каждые 10 л жидкости 3 кВт ТЭН.

Монтаж дополнительных элементов

Для надёжной фиксации кранов и автоматики используются специальные крепёжные элементы. Они располагаются в верхней части парогенератора. Это заправочный, сбрасывающий давление и шаровой кран, а также сгоны.

Сливной клапан для парогенератора

Все эти элементы должны быть подобраны самым тщательным образом, так как они отвечают на обменные процессы баллона. Неправильная установка, не в том порядке либо не на той высоте может привести к некачественной работе оборудования.

Доработка клапанов

Если вы используете газовый баллон, то, скорее всего, у вас остался латунный клапан, который вполне может использоваться в работе парогенератора. Его легко можно превратить в шаровой вентиль. Для этого клапан разбирается, вынимается штырь, нарезается на него резьба, вкручивается вентиль. Такая конструкция потребуется для отбора потоков пара.

Однако можно воспользоваться и такой самоделкой – альтернативный вариант сливного клапана

Проверка безопасности работы парогенератора

Главным условием работы парогенератора является правильный нагрев и подача воды

Для этого на каждом этапе важно контролировать процесс. Именно поэтому большинство самодельных парогенераторов снабжено специальными автоматическими системами контроля

Один из самых необходимых – манометр. Он помогает отслеживать данные о температуре, а также давлении

Важно организовать контрольную цепь: при нагнетании определённого давления отключается нагревательный элемент

Пропаривание бетона

Сегодня на любом заводе железобетонных изделий или крупнопанельного домостроения можно увидеть сооружения, занимающие достаточно большую площадь. Это – пропарочные камеры. Именно в них изделия после формовки проходят процесс гидротермальной обработки, или пропаривания. Благодаря этому уменьшаются в несколько раз сроки отвердения бетона.

Пропаривание бетона ускоряет весь процесс изготовления бетонных конструкций. Прежде всего, за счёт уменьшения времени на схватывание бетона. Оно достигается гораздо раньше. А бетонные изделия приобретают достаточную прочность вскоре после бетонирования. Налицо экономическое преимущество данного метода. Именно такой способ позволяет производителям без расширения площадей складирования значительно увеличивать объёмы промышленного производства.

Как сделать парогенератор

Прежде всего нужно будет определиться с мощностью генератора пара и его размерами. Для этих целей лучше всего использовать рекомендации по выбору мощности нагревателя в зависимости от объема парного отделения бани.

Далее выбираем объем емкости для воды. Обычно принимают, что на каждый 1 кВт/ч необходимо не менее 2-2,5 литров воды. К полученному объему добавляем еще столько же пространства в расчете на то, что в нормальном режиме емкость будет заполнена наполовину. Это обеспечит достаточную производительность, не будет оголения нагревательных элементов и заброса кипятка через выходное отверстие в помещение бани. То есть для двухкиловаттного ТЭНа парогенератора потребуется емкость не менее 6 л.

Какой вариант выбрать для собственной бани

Сразу нужно сделать оговорку, электродные и индукционные генераторы оказываются слишком небезопасными, чтобы строить и использовать их собственными руками в личной бане. Гораздо проще построить классический вариант парогенератора на ТЭНе или же установить в котел на твердом топливе так называемую паровую пушку или башню.

Варианты паровой пушки для засыпной каменки

Паровая труба или пушка отличается от обычного парогенератора принципом действия. Если в генераторе пар подается в парное отделение бани небольшими порциями, то пушка выдает огромное количество перегретого и сухого парового потока, накрывающего огромную площадь вокруг печки.

Конструктивно пушка представляет собой трубу из нержавеющей стали с перфорированными патрубками – отводами в нижней части. Паровую башню устанавливают в каменку печи и закладывают засыпкой.

Если нужно прогреть парилку бани, в раскаленную трубу через лейку заливают кипяток, очень горячий и сухой пар буквально выстреливает по сторонам от печи. Сделать паровую пушку для бани своими руками намного проще, чем строить генератор.

Можно использовать гофрированный металлический шланг или сварить из нержавейки «паук». Главное, чтобы после установки устройства точно знали направление выброса горячего пара, иначе можно получить тяжелые ожоги.

Используют пушку преимущественно для парилок большого объема, от 12 м3 и более. Если очень хочется, то для домашней или квартирной бани можно использовать модель, встраиваемую в стену.

Чем самодельный вариант парогенератора отличается от фабричного

Для того чтобы получить пар высокого качества, необходимо предусмотреть регулировку влажности горячей струи. У недорогих фабричных генераторов пара, как правило, имеется возможность регулирования расхода и интенсивности воды в баке. В более дорогих моделях уже имеется распыляющая пар форсунка и воздушная турбина, благодаря которой горячий поток выбрасывается на большое расстояние.

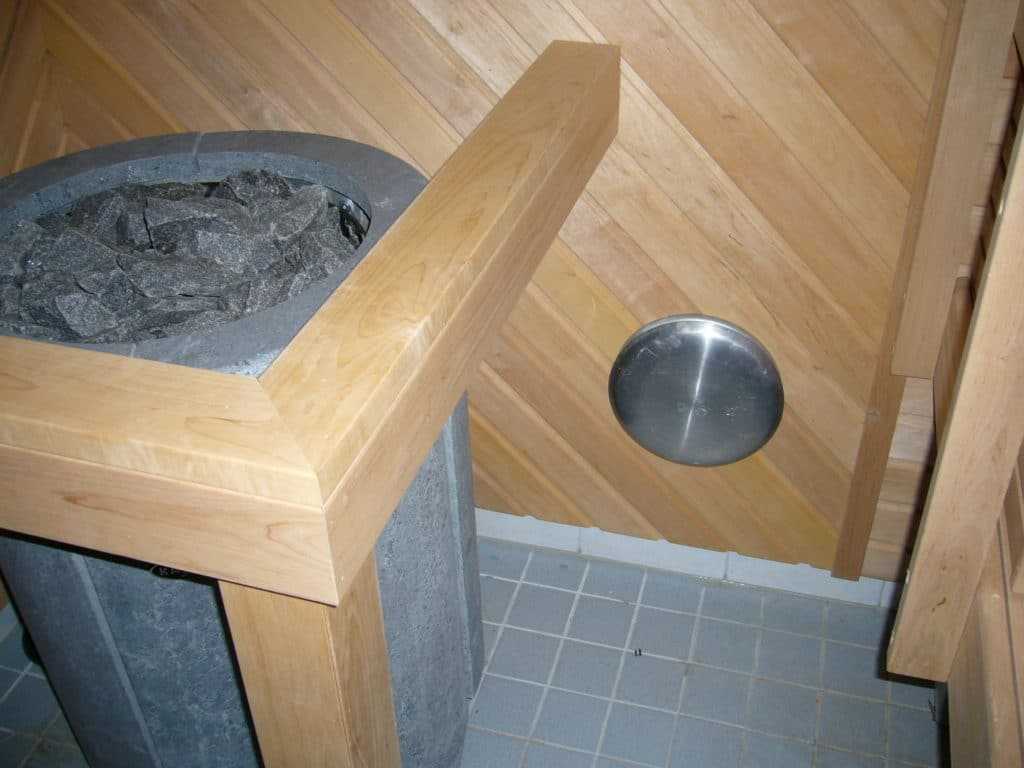

В парогенераторе высокого качества пар подается в помещение бани через жаровую насадку

В хороших итальянских парогенераторах обязательно предусмотрена осушительная насадка для пара или, проще говоря, жаровая труба. Обычный пар, истекающий из парогенератора, примерно на 40% состоит из капелек воды. Через 15-20 минут после работы генератора атмосфера в бане становится горячей, тяжелой и влажной. Поэтому на выходе устанавливается нержавеющая труба со встроенным нихромовым нагревателем. Проходя через нее, поток прогревается до 250оС и высушивается до 10% влажности. Примерно, как в лучших моделях каменки. В результате воздух в бане становится горячим, но сухим и легким для дыхания, быстро потеешь, и никаких ожогов. Именно ради такой атмосферы направлены все усилия по строительству парогенератора для бани.

Такую насадку несложно сделать для парогенератора своими руками, многие мастера переделывают профессиональные модели сушильных фенов. В этом случае воздушный поток в 450-500оС продувается через выходящий пар. Сама жаровая насадка без парогенератора неэффективна, только пережигает воздух. Но можно и не усложнять конструкцию и сделать парогенератор по типовой схеме для турецкой бани.

Паровая пушка, как альтернатива парогенератору

Устройство паропушки на порядок проще. Нужен контейнер с камнями, источник нагрева и система дозированной подачи воды. Устройство стали называть пушкой, потому что клубы пара, вырывающиеся из-под раскалённых камней, образно напоминают пороховой дым после пушечного залпа. Эффект достигается за счёт подачи воды в нижнюю часть каменки, которая сама по себе является куполом печи. Как и в случае с парогенератором открытый огонь можно заменить ТЭНами.

Паровая пушка предназначенное для подачи воды в наиболее разогретую часть печи с целью получения максимально сухого мелкодисперсионного пара

Материал изготовления паровой пушки: сталь или чугун. Для большей функциональности трубки разветвляют, а в кружке монтируют дополнительную воронку для подачи ароматизированных жидкостей.

Нижняя часть воронки устанавливается на топку печи и обкладывается камнями

Простота паропушки — её достоинство, но и недостаток. Регулировка объёма и температуры пара производится вручную. Зато пушку легче эксплуатировать и при небольшом навыке на ней получается очень качественный сухой пар. Использование ТЭНов позволяет добавить элементы автоматики и контроля. Для большей эффективности рекомендуют заправлять пушку горячей водой, а ещё лучше кипятком.

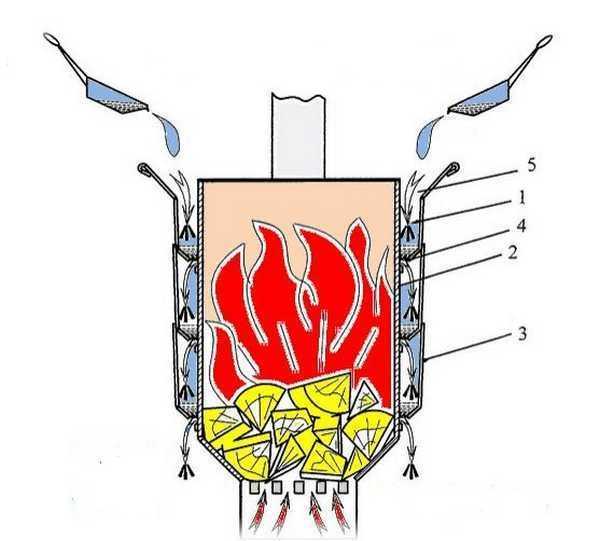

Паровая пушка: принцип действия

Паровая пушка

Паровая пушка позволяет использовать для приготовления пара не верхнюю часть каменки, а её дно, которое одновременно является сводом топки. Для этой части печи характерно следующее:

Она является более горячей, чем верхние камни (разница температур может достигать 200–300 градусов).
За счёт непосредственного контакта с огнём быстрее восстанавливает температуру после генерации пара.
Во время топки разогревается гораздо быстрее камней, следовательно, для пользования парной не придётся ожидать полного прогрева каменки.

Пушка конструируется таким образом, чтобы она решала несколько задач:

Обеспечивала подачу воды на дно каменки (лучше, если это будет кипяток).
Несколько придерживала образующийся пар, давая ему возможность перегреться и таким образом превратиться из сырого (тяжёлого) в сухой (лёгкий). Перегретый пар под давлением как бы выстреливает, за что данное устройство и назвали паровой пушкой.
Направляла генерированный пар в каменку, чтобы он, повторно ударившись о камни или дно, измельчился ещё больше и дошёл таким образом до идеальной кондиции. В этом случае тепловая энергия камней тратится не на парообразование, а только на догрев пара, поэтому они остывают совсем чуть-чуть.

Выпускаемые сегодня в заводских условиях паровые пушки имеют самую разную конструкцию, подчас довольно сложную. Но существуют и простые варианты, вполне доступные для самостоятельного изготовления. Один из них мы сейчас и рассмотрим. На его примере понять принцип действия подобных устройств будет проще.
