Как построить русскую печь с лежанкой своими руками — пошаговая инструкция

Приемы работы при строительстве

Опечье

Деревянное опечье держит печь весом до 1600 фунтов (примерно 750 кг), т.е. малую или среднюю без подпечка. Выполняют его в виде сруба в два пояса, с засыпкой бутом и настилом из брусьев. Настил накрывают войлоком, как следует вымоченным в жидком растворе жирной глины, а по нему – кровельным железом.

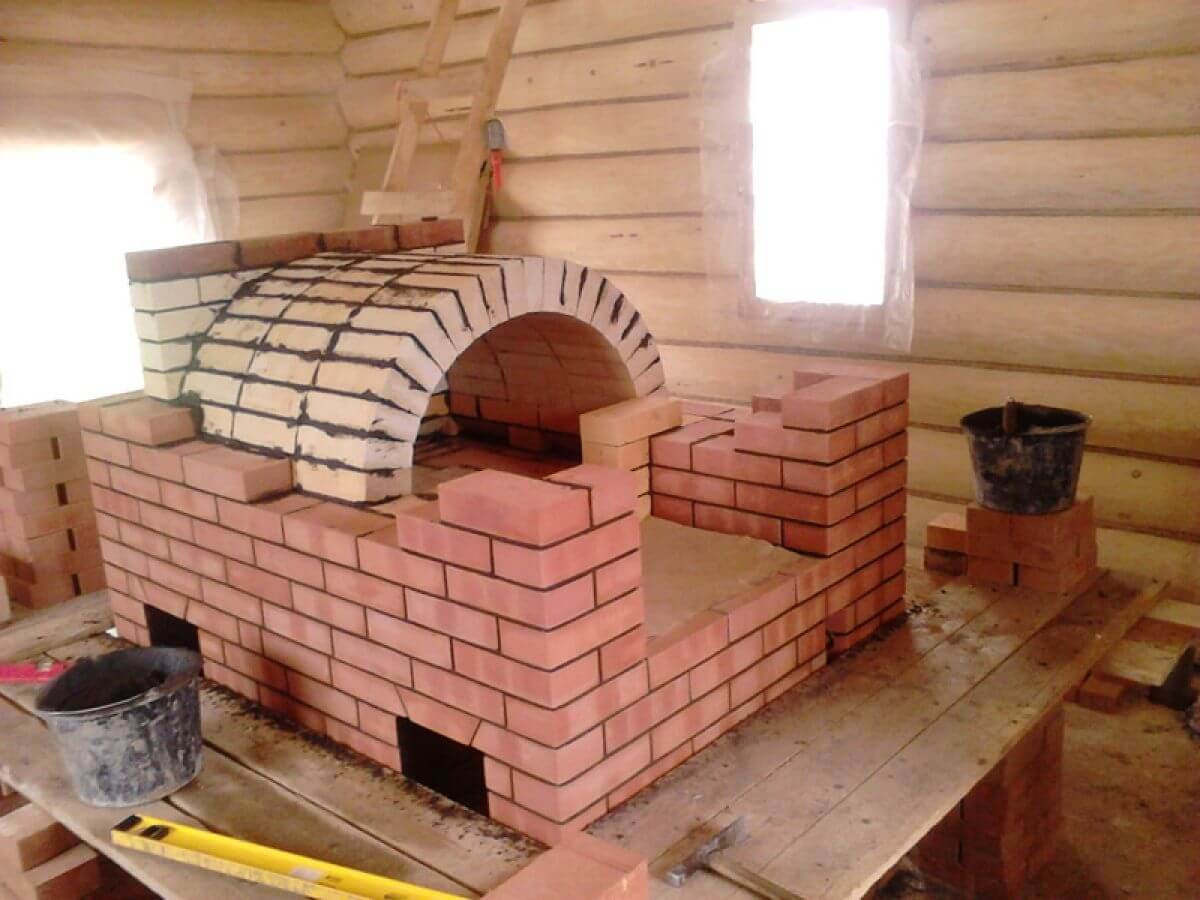

Арки и своды

Арки и своды выкладываются из НЕЧЕТНОГО числа кирпичей по опалубке на деревянных шаблонах – кружалах. Сначала в натуральную величину делают чертеж арки в разрезе, затем по нему подтесывают на клин замковые кирпичи. Выложить свод с прямым замком или беззамковый самодельщику можно и не пытаться, это может не всякий опытный каменщик.

Далее готовят кружала с учетом толщины досок опалубки и по ним выкладывают свод без замка. Потом нужно густо смазать пазы замков раствором и вложить замки в паз. Следующий этап – замки по очереди и в несколько проходов постепенно забивают в паз до места. Киянкой тут не обойдешься, приходится орудовать поленом. Но лупить что есть дури нельзя; нужно использовать инерцию тяжелого полена, а не силу резкого удара.

Контролируют качество замыкания свода по выдавливанию колбасок раствора из швов: оно должно быть более-менее равномерным по всей поверхности. Густой раствор течет медленно, поэтому нужно делать перерывы между проходами. В итоге получится предварительно напряженная конструкция; только такой свод и прослужит долгие десятилетия.

Расход материала

Классическая русская печь, описанная выше, в зависимости от размера требует примерно такого количества материалов:

1. Малая – 1500 кирпичей и 0,8 куб. м раствора.
2. Средняя – 2100 кирпичей и 1,1 куб. м раствора.
3. Большая – 2500 кирпичей и 1,35 куб. м раствора.

Возможные сложности

При самостоятельной постройке и нехватке опыта легко допустить некоторые ошибки:

• Использование некачественных материалов — дешёвый кирпич часто имеет дефекты или трескается при нагревании до высоких температур.
• Если не вымочить кирпич перед постройкой, он будет вытягивать влагу из раствора, что приведёт к неравномерной просушке и ухудшению прочности и герметичности кладки.
• Швы между кирпичами заполняются неравномерно и недостаточно плотно — в дальнейшем это приводит к нарушению герметизации.

Чтобы избежать этих и других ошибок перед началом работ лучше обратиться за консультацией к опытному специалисту.

Как сделать фундамент: важные моменты и рекомендации

Масса печи-лежанки составляет от 3 до 8 тонн, поэтому перед ее постройкой следует позаботиться о прочном и надежном фундаменте. Это должна быть армированная бетонная плита большей площади, чем основание печи. Фундамент заливают так, чтобы между ним и фундаментом дома оставался зазор не менее 5 см. Глубина ямы должна составлять 80-95 см.

Дно ямы засыпают слоем песка толщиной 10 см и утрамбовывают песчаную подушку при помощи воды. Далее следует слой щебня, который также требует трамбовки. Армирующий каркас делают из вертикальных стоек и двух уровней горизонтального армирования. Арматуру крепят проволокой. Бетон заливают так, чтобы уровень фундамента оказался немного ниже уровня финишного напольного покрытия.

После застывания плиты настилают два слоя рубероида (для гидроизоляции) и кладут два ряда кирпича – первый насухо, а второй с раствором. На подготовленном основании можно строить печь с лежанкой своими руками, согласно выбранной схеме.

Строительство капитального кирпичного очага – сложный процесс, требующий обширных знаний и соблюдения ряда важных правил. Отсутствие опыта в печном деле – первый повод обратиться к специалисту. Профессиональные печники быстро справятся с непростой работой, гарантируя качество, долговечность и безопасность конструкции.

Походная ракетная мини-печь из профильной и круглой трубы

Еще одной идеей поделился автор YouTube канала Make it Metal. Его вариант самодельной печи ракетного типа чем-то напоминает предыдущую версию, но сама конструкция более проста в изготовлении.

Для данного проекта нам потребуются два вида стальной трубы: круглая и квадратная (профильная).

Помимо этого, потребуются и другие материалы:

• листовой металл;
• стальной уголок;
• болты (или шпильки) с гайками.

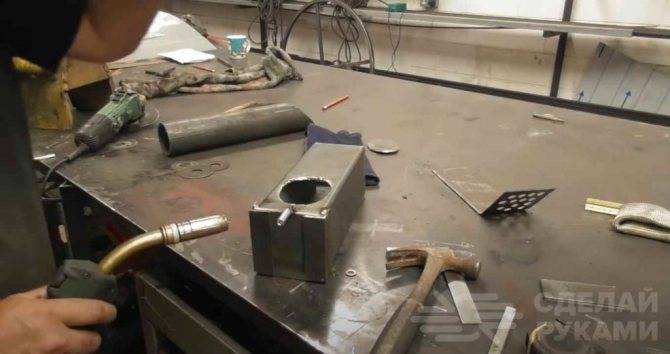

Первым делом отрезаем кусок профильной трубы нужной длины (размеры в данном случае — на ваше усмотрение). Это будет загрузочная камера для дров.

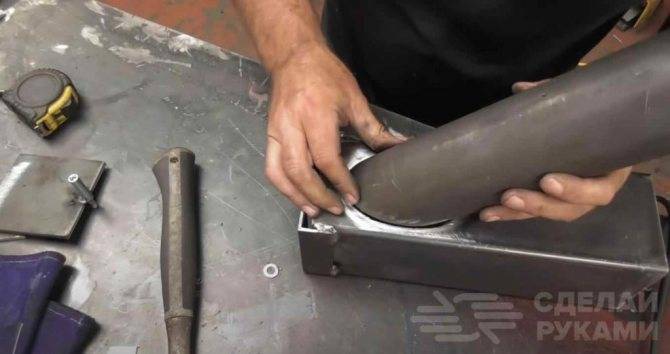

В профтрубе вырезаем отверстие, чтобы можно было приварить вертикальную часть реактивной печи (круглую трубу).

Далее отрезаем два уголка и вырезаем подходящего размера кусок листового металла. Уголки привариваем к профилю — они будут выступать в качестве направляющих.

Вставляем потом задвижку из металлической пластины. К задвижке привариваем резьбовую шпильку, на которую потом можно будет накрутить ручку.

Колосник автор решил изготовить из стальной пластины. Отрезаем кусок пластины, сгибаем ее на конце под нужным углом, после чего сверлим отверстия.

Далее отрезаем кусок круглой трубы, обрезаем один край под углом, и затем привариваем его к профильной трубе.

К нижней части ракетной печи нужно приварить гайки, в которые вкручиваем мебельные болты (это у нас будут опорные ножки).

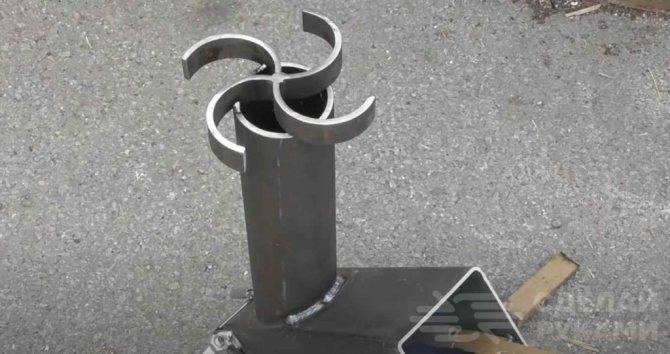

На последнем этапе останется только приварить к вертикальной части ракетной печи площадку для посуды, изготовленную из стальной полосы.

Для более детального ознакомления с процессом изготовления самодельной реактивной печи из профильной трубы своими руками советуем посмотреть авторское видео.

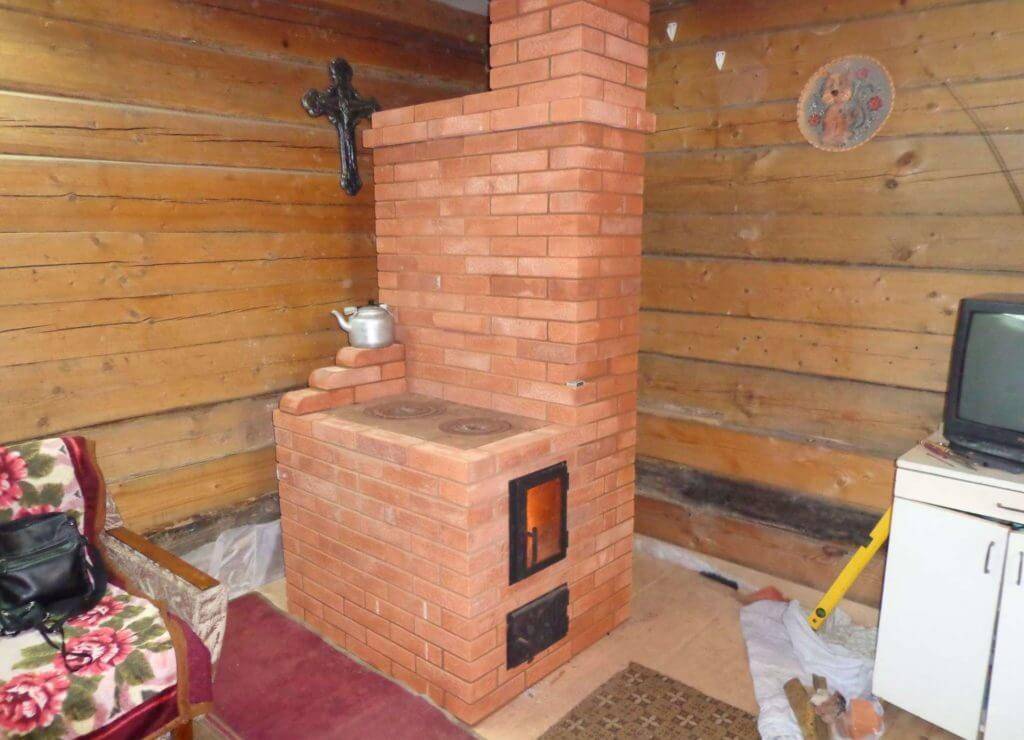

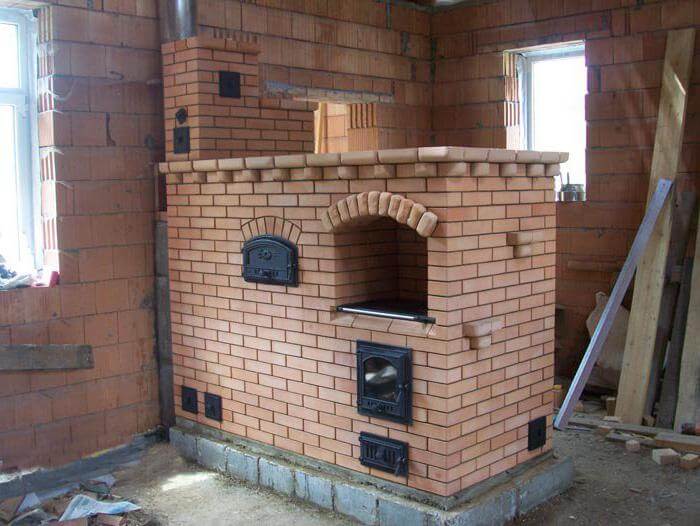

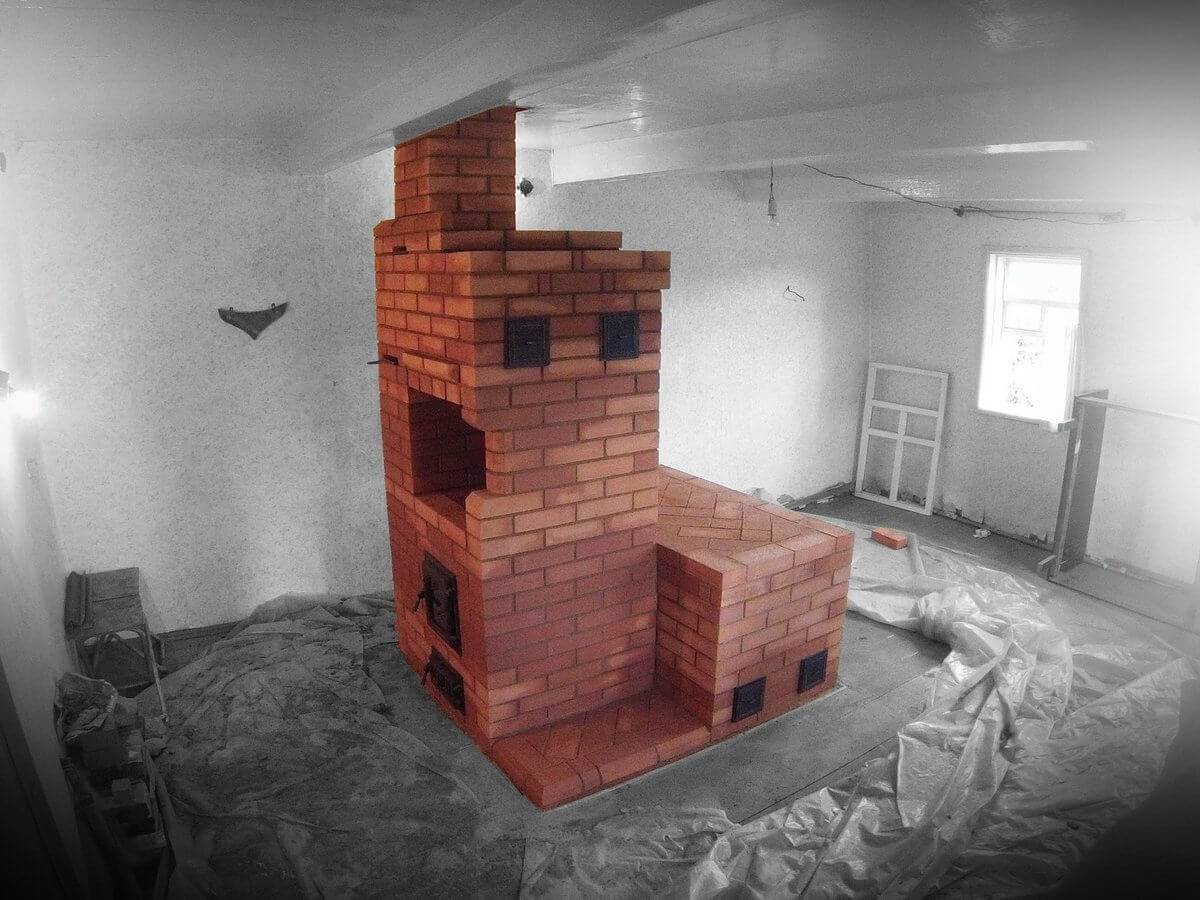

Строительство русской печи с лежанкой своими руками

Рассмотрим возведение печи для отопления комнаты площадью 45-50 м2. Размер постройки — 127х166 см при высоте лежанки 147 см.

Пошаговая инструкция для русской печи с лежанкой своими руками предусматривает расход (в шт.):

• кирпича красного – 1800;
• кирпича шамотного огнеупорного – 50.

Другие материалы (листовая сталь, сырье для раствора, арматурная сетка) — по необходимости. Приблизительный расход песка – около 300 кг, очищенной глины – 250 кг.

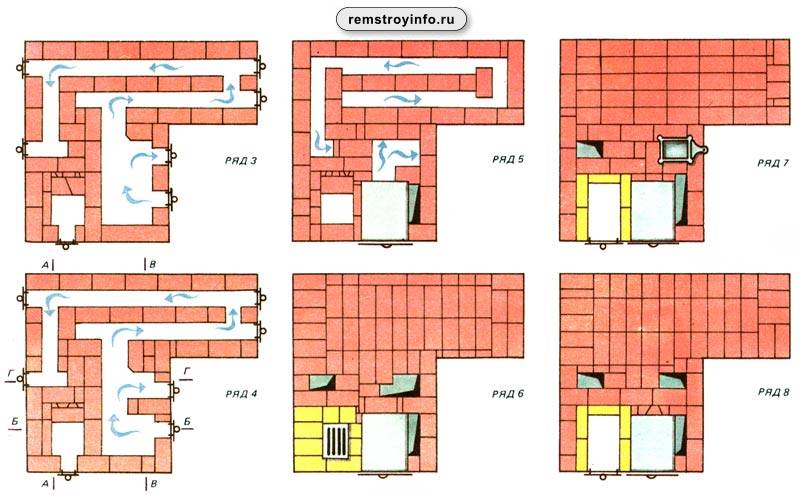

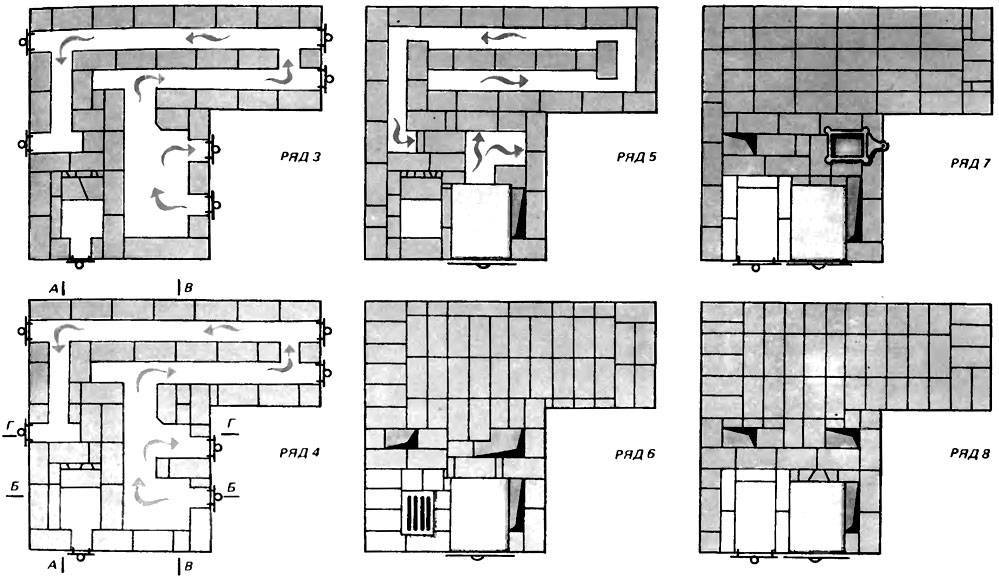

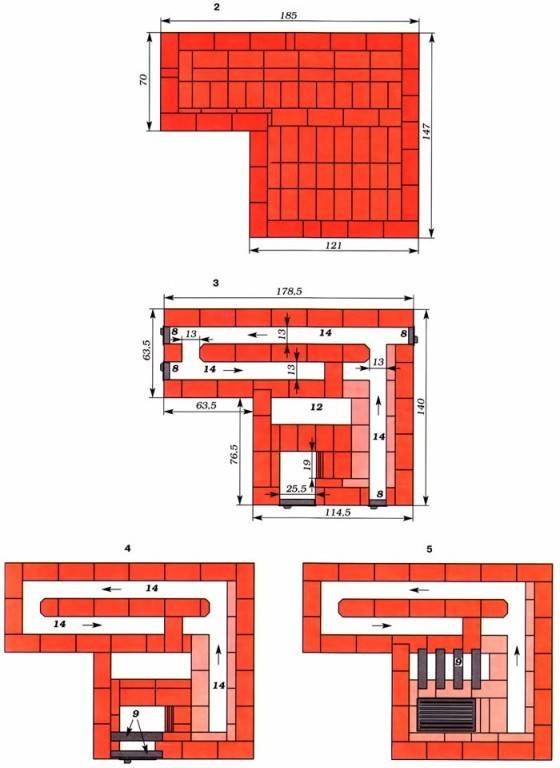

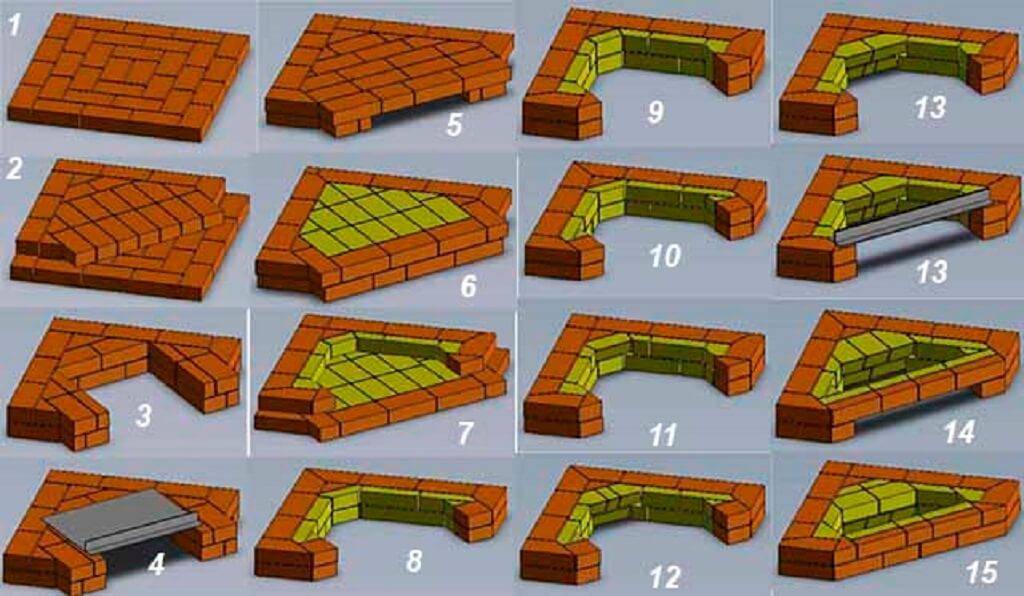

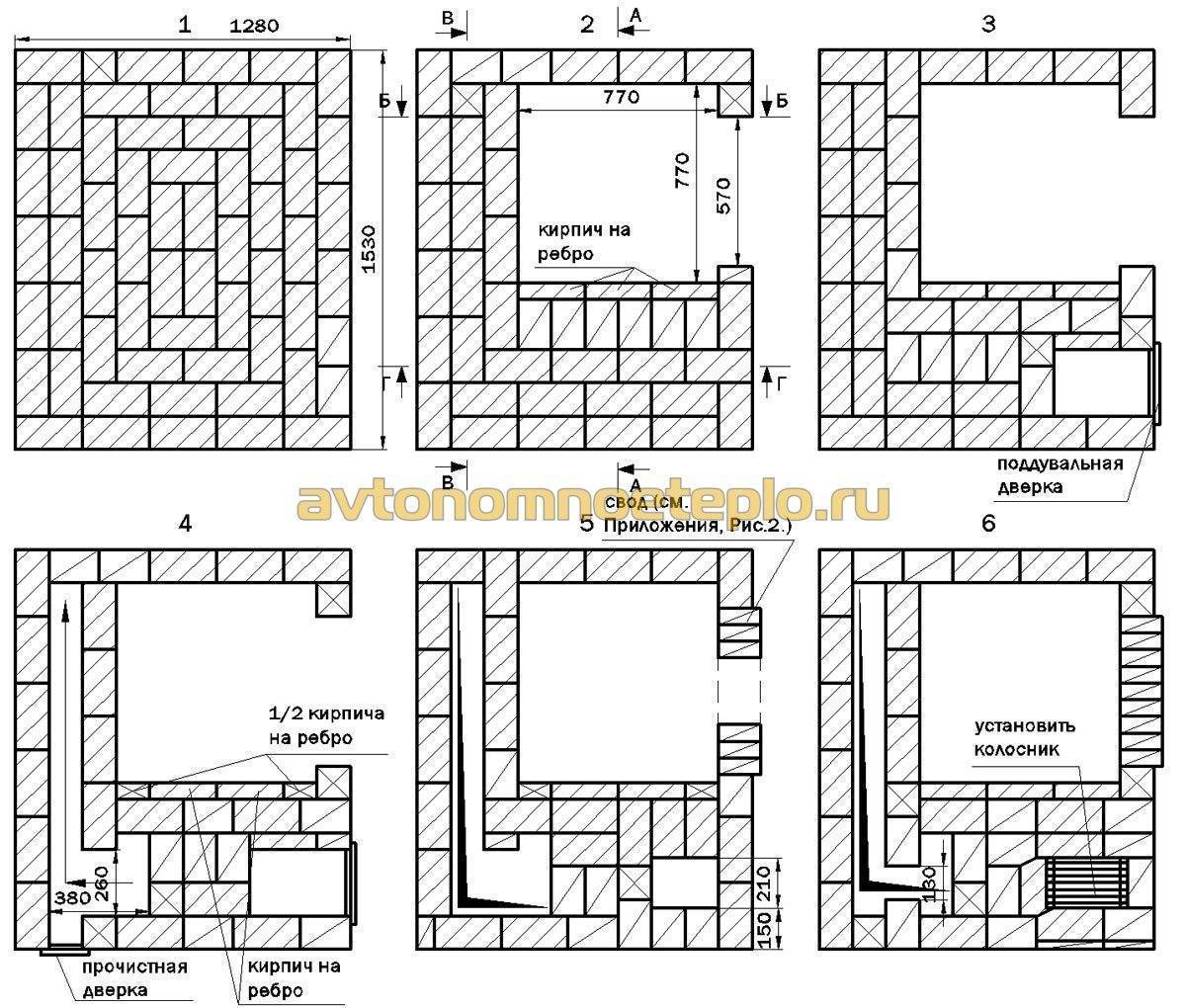

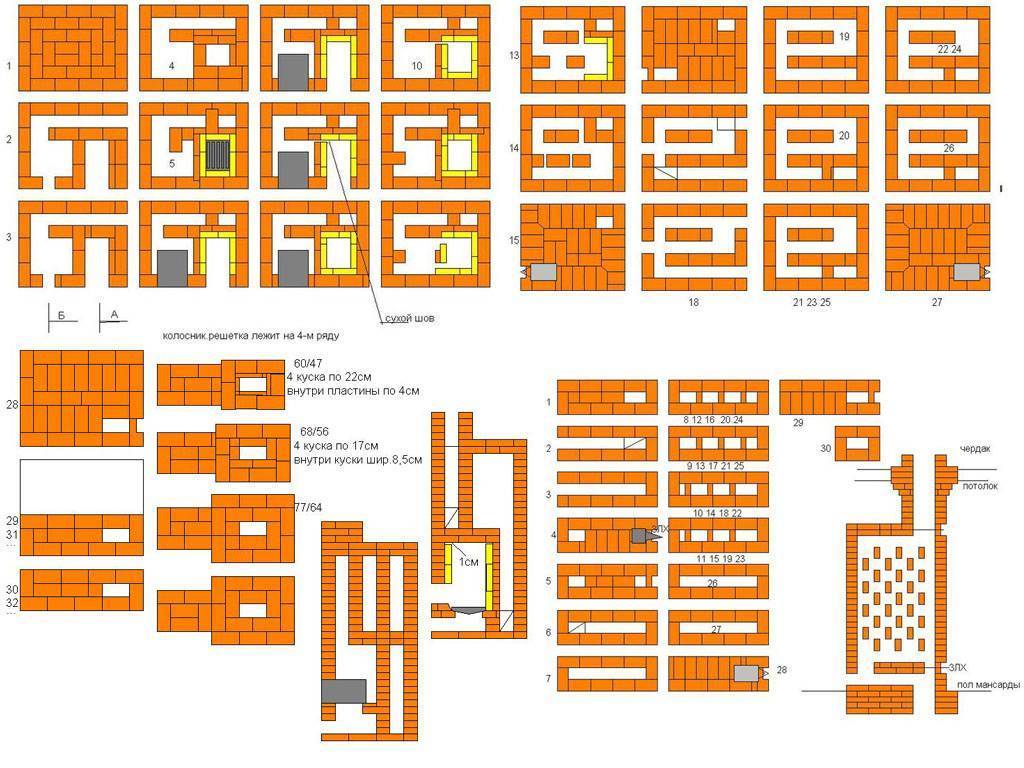

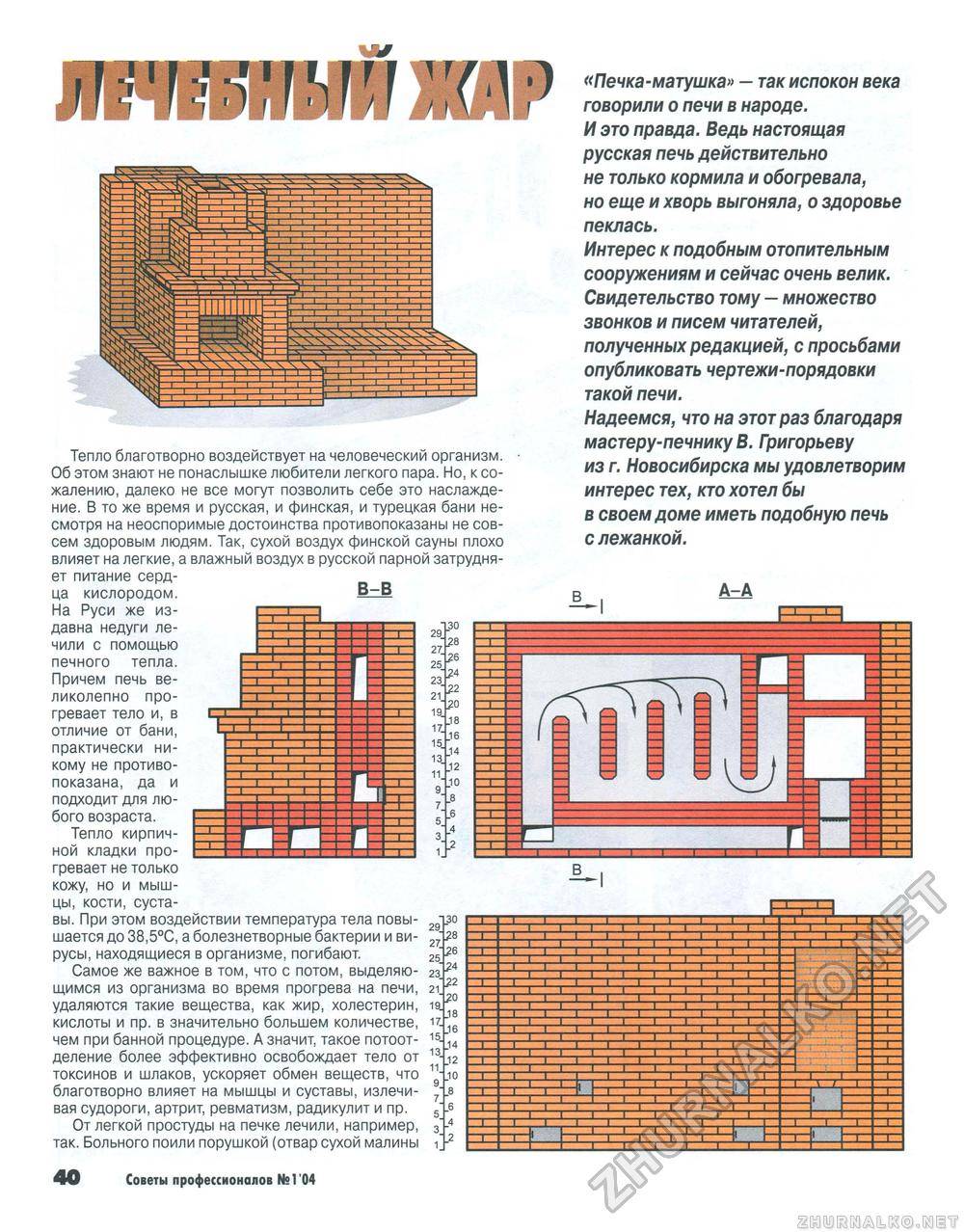

Схема кладки

Общее устройство каждого ряда можно видеть на схеме:

Схема кладки

Внимательно следуйте инструкции, иначе не удастся выполнить скрытые внутренние каналы для горячего воздуха.

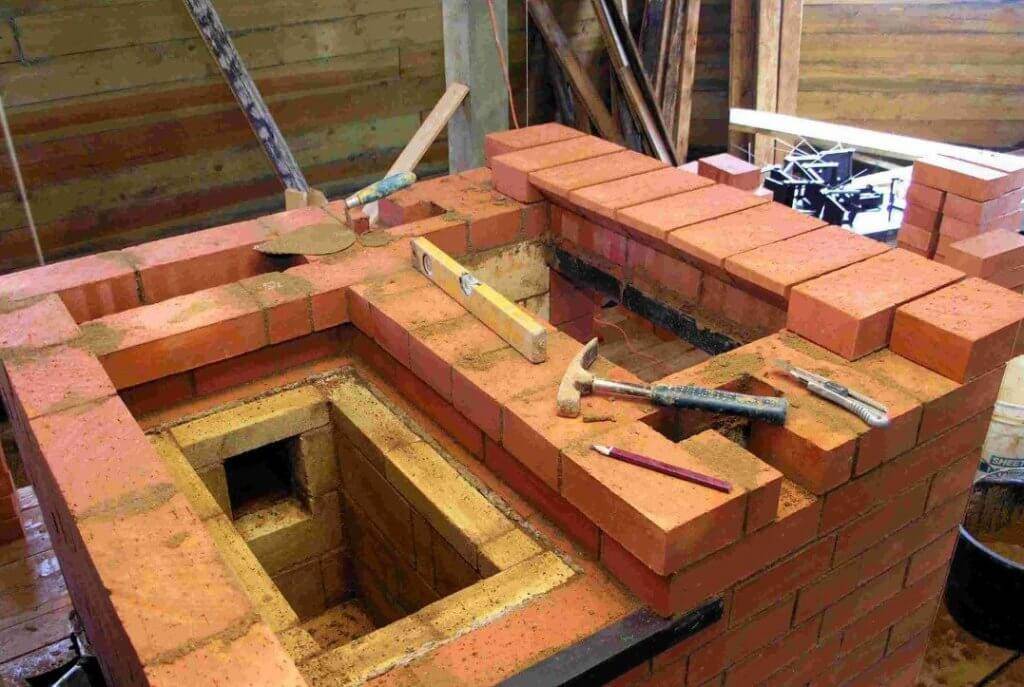

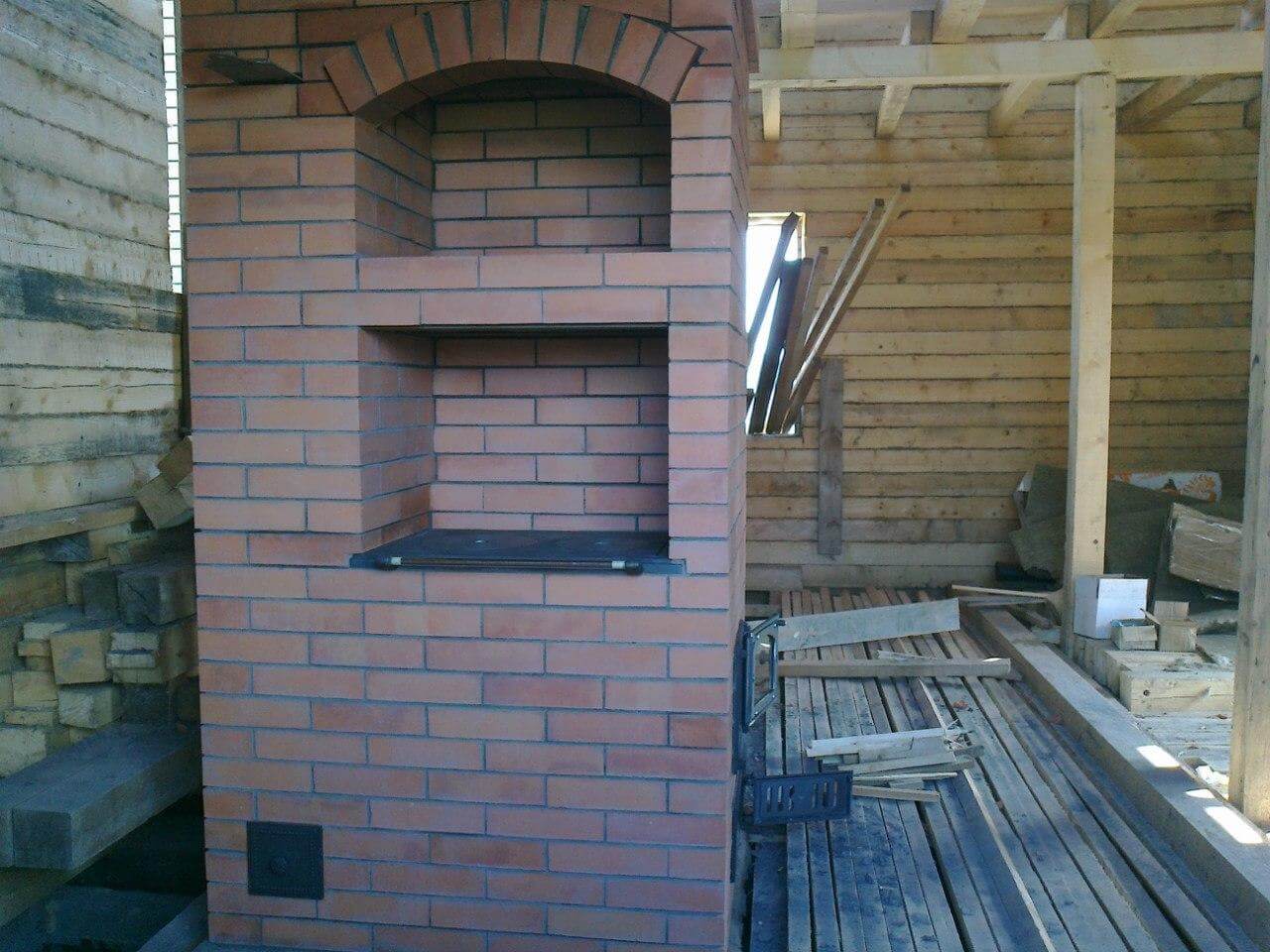

Пошаговая инструкция

Пример выкладки по рядам (в скобках – номер ряда):

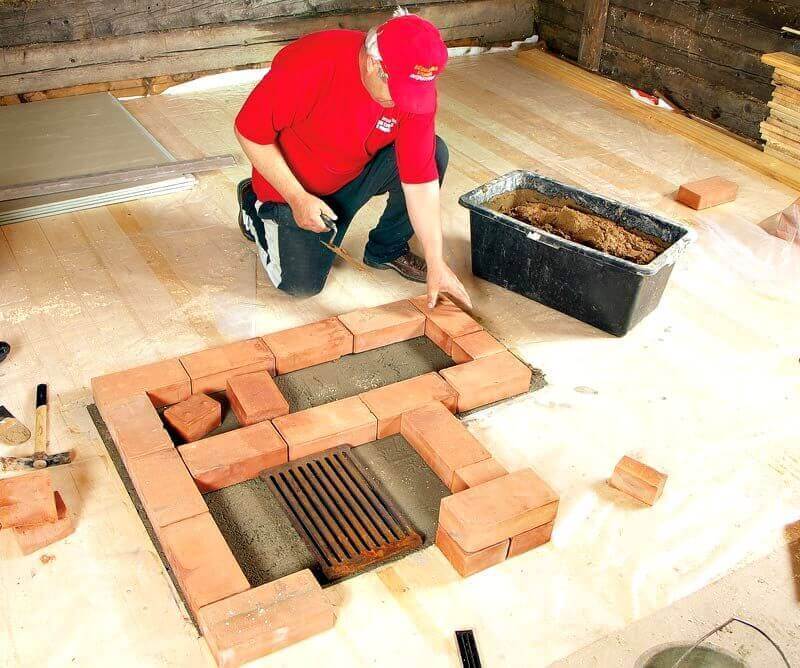

• (1) Кладут непосредственно на гидроизоляцию фундамента.
• (5) Основание для арки свода.
• (6) Монтаж колосников, канал прочистки сужают.
• (7-8) Укладывают стальной лист на верх пода.
• (10-11) То же, но с монтажом варочной плиты.
• (12-16) То же, на 15-м ряду поднимают арку.
• (17-18) Между ними прокладывают вязальную проволоку. Идет сужение свода.
• (19-21) Заканчивают устройство лежанки.
• (22) Отсюда начинают подъем дымохода.

Как видно из схемы, в этой работе нет ничего, требующего особых знаний и хитрого инструмента.

Сколько стоит построить русскую печь с лежанкой из кирпича

Для возведения русской печи с лежаком своими руками достаточно знать цену использованных материалов:

• Потребность в кирпиче на такой очаг, отапливающий площадь от 30 до 50 м2, – 1800 шт. При средней цене за единицу в пределах 22-25 рублей стоимость материала для кладки – 45 тыс. руб.
• Шамотный кирпич для топки (50 шт.) – 3 тыс. руб.
• Комплект металлических деталей – 25 тыс. руб.

Итого расходы на закупку — 73 тыс. руб.

Если заказать работу у мастера-печника, расценки 2020 года на кладку – примерно 110 рублей за 1 шт. кирпича. Заплатить специалисту нужно будет еще 198 тыс. руб.

Место для обустройства печи

Выберите оптимальное место размещения отопительной печи. К примеру, печь, установленная в центре комнаты, будет отдавать тепло эффективно и равномерно. Однако подобное размещение удобно далеко не всегда.

Печь в центре помещения

В случае размещения печной конструкции у стенки (этот вариант наиболее популярный и часто используемый), по полу дома будет идти холод.

Заранее выберите место размещения дверцы топочного отделения. Сконструируйте печь так, чтобы в дальнейшем вам не приходилось носить топливо через все помещение, разнося грязь по комнате.

Отопительная печь расположена у стены

Оптимальный вариант – обустройство топки в малопосещаемой комнате.

Рекомендации в отношении фундамента стандартные – обустраивается индивидуальное бетонное основание. Связывать его с главным фундаментом нельзя.

Рассчитайте конструкцию фундамента таким образом, чтобы он был способен выдержать нагрузку не только непосредственно печи, но и дымоотводящей конструкции, которую также настоятельно рекомендуется возводить из кирпича.

Полезные советы по кладке печи

1. Выкладывают печь шведку своими руками из керамического красного кирпича, причем в этом случае подойдет исключительно новый материал, но, ни в коем случае, не побывавший в употреблении;
2. Чтобы такая печь служила исправно и долго, фундамент под нее должен быть чуть больше, чем габариты самой печи;
3. Чтобы максимально увеличить адгезию на поверхности кирпичей, каждый из них непосредственно перед укладыванием на протяжении нескольких секунд поласкают в чистой воде, удаляя с нее частицы пыли;
4. Чтобы используемые в кладке половинки и трех-четверки кирпича были ровными, для их изготовления прибегают к помощи болгарки. Их размеры и количество определяются в соответствии с порядовкой будущей печи шведки;
5. Металл и кирпич характеризуются различными характеристиками при расширении тепла. Поэтому при их соседней установке непременно должен присутствовать зазор хотя бы в пол сантиметра.

отопительные печи шведки

печи кирпича шведка

печи шведка для дома

печи шведки чертежи

печь из кирпича шведка фото

печь отопительная шведка из кирпича

печь порядовка

печь шведка с плитой

печь шведка

печь шведка порядовка

печь шведка кладка

печь шведка порядовка

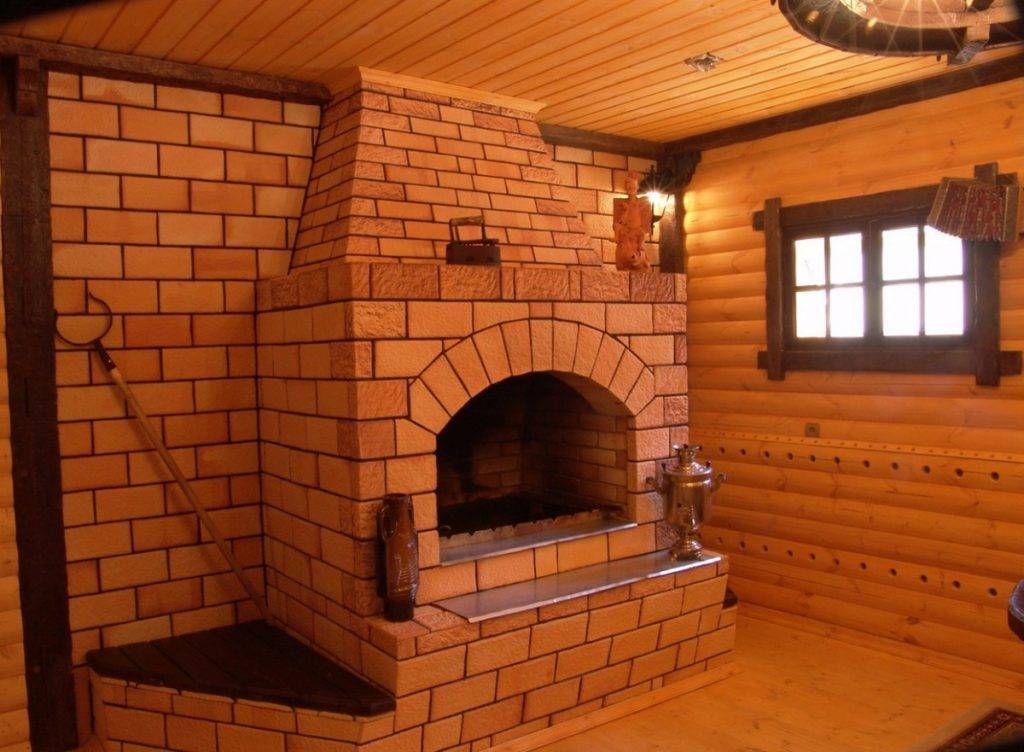

Причины популярности современной русских печей с лежанкой

Русские печки с лежанкой имеют немало достоинств, среди которых:

1. Высокий КПД. Кирпичи, из которых выстраивают конструкции, способны аккумулировать тепло и постепенно отдавать его. Благодаря этому их свойству, помещение продолжительное время остается теплым даже, когда печь лежанка не топится.
2. Если отопительная конструкция выложена правильно, она полностью пожаробезопасна и ее можно эксплуатировать на протяжении 30 и более лет.
3. Когда расположение агрегата рассчитано безошибочно, можно обеспечить качественный обогрев дома, состоящего из нескольких жилых комнат, при минимальном потреблении топлива.
4. При обустройстве многофункциональной печки она будет не только источником тепла, но и станет местом приготовления горячей пищи, сушки мокрого белья, нагрева воды. Считается, что данный тип отопительных конструкций обладает терапевтическим эффектом.

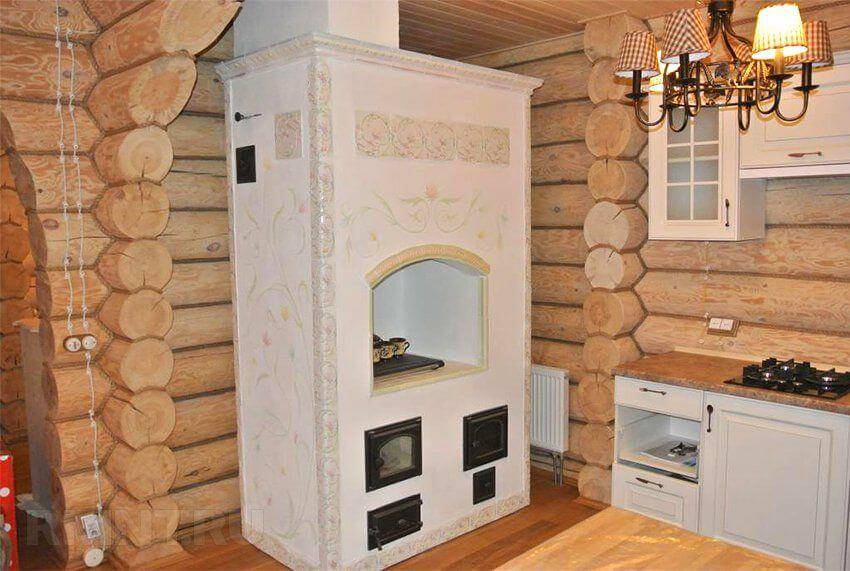

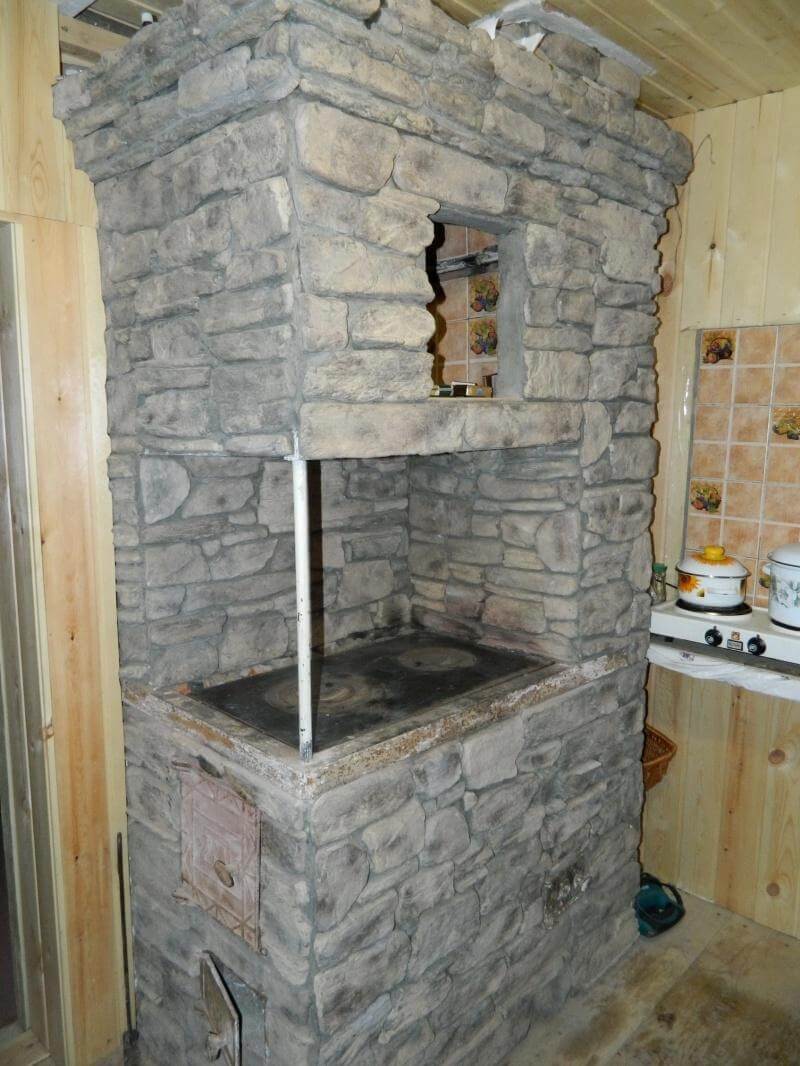

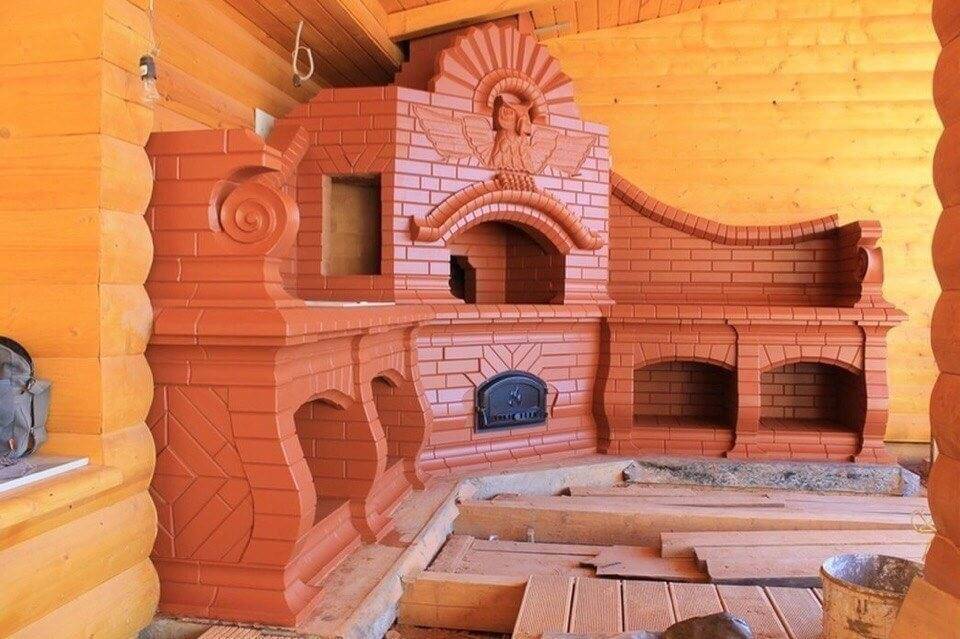

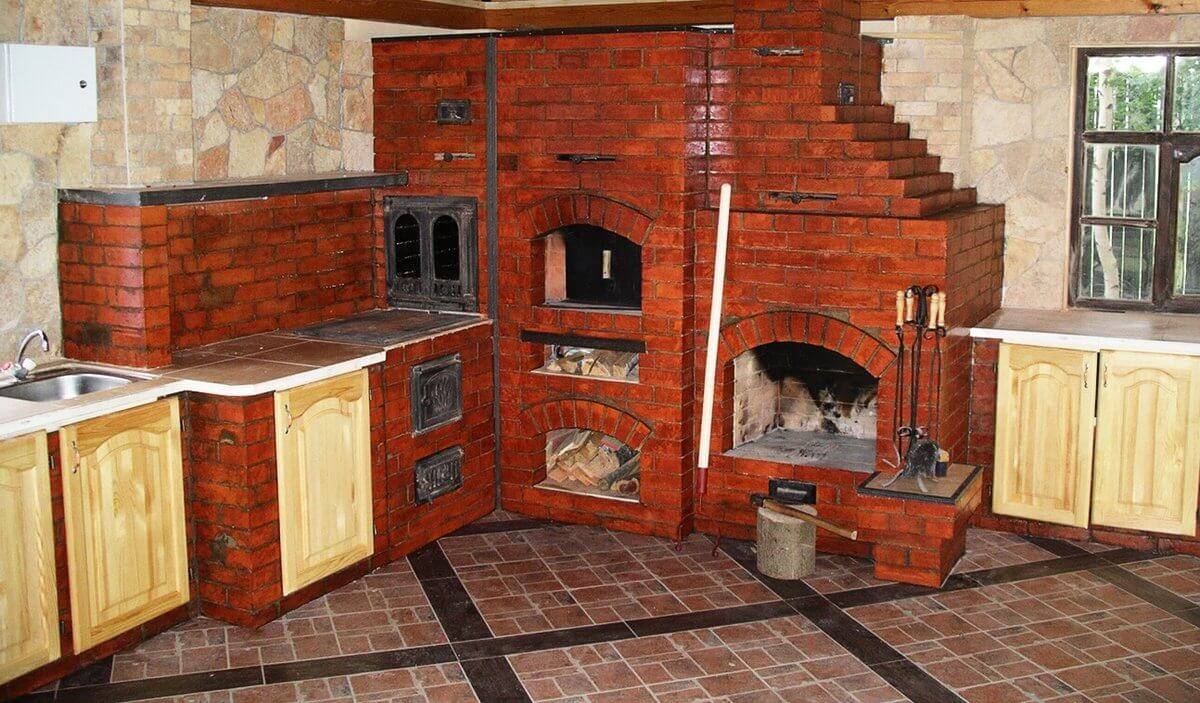

Примеры русских печей – Теплушек

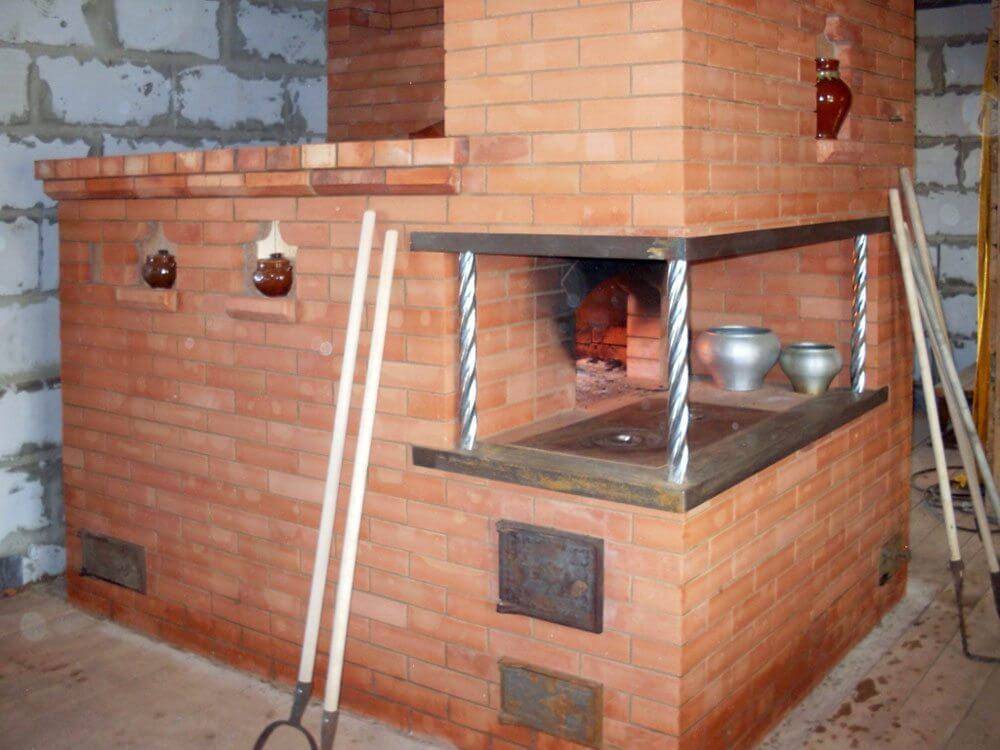

Русская печь “Теплушка” в кухне Клуба Мастеров «Сень». Имеет варочный настил в шестке . На этой печи установлена отопительная печь второго этаже дома. Построены в 2005 г.

Вид в горнило, дрова горят в нижнем топливнике. Заслонка устья открыта только для фотографирования, номинально при таком режиме топки она д. б. плотно закрыта.

После протопки сажа на своде выгорает. Видны опускные каналы печи.

Печь в деревенской избушке. Сложена в 2004 г.

Печь топиться через основной топливник. За печью нахотится т.н. голбец – небольшой чуланчик, сверху которого настелены полати, как продолжение лежанки русской печи.

В старину голбец помимо утилитарного значения имел и сакральное – связь мира предков (в голбце обычно был вход в подполье) с миром живых

Та же печь. Дрова горят на поду – топка “по-русски”.

Теплушка в деревенском доме, построена в октябре 2007 г.

Еще одна печь подобной конструкции. Лежанка также имеет продолжение на деревянном настиле (слева).

Данный проект отличается от схем Подгородникова наличием футеровок отопительной камеры и задней стенки варочной камеры русской печи для предотвращения образования трещин. Варочная плита, также двухслойная со отдельностоящим топливником. Другое отличие – добавлен переходной коллектор из отопительной камеры в дымоход печи. Его особое устройство позволило организовать нишу – посудницу под шестком – традиционный элемент русской печи.

Дом

В избе была установлена русская печь с плитой в шестке и подтопком, которая была разобрана и использована как забутка для фундамента новой. Под старой печью фундамент практически отсутствовал.

Гильзы, найденные при устройстве отмостки для старой избы.

Материалы для кладки печи

Кладка шамотного кирпича велась на огнеупорном растворе. Для наружной красной кладки пользовались сложным цементно-глиняным составом 1:2:7.

При кладке свода и последнего ряд пода печи применяли простой глино-песчанный раствор.

Балезинская печная фурнитура – задвижки, колосниковая решетка и чугунный настил для плиты на дровах.

Финское литье фирмы SVT.

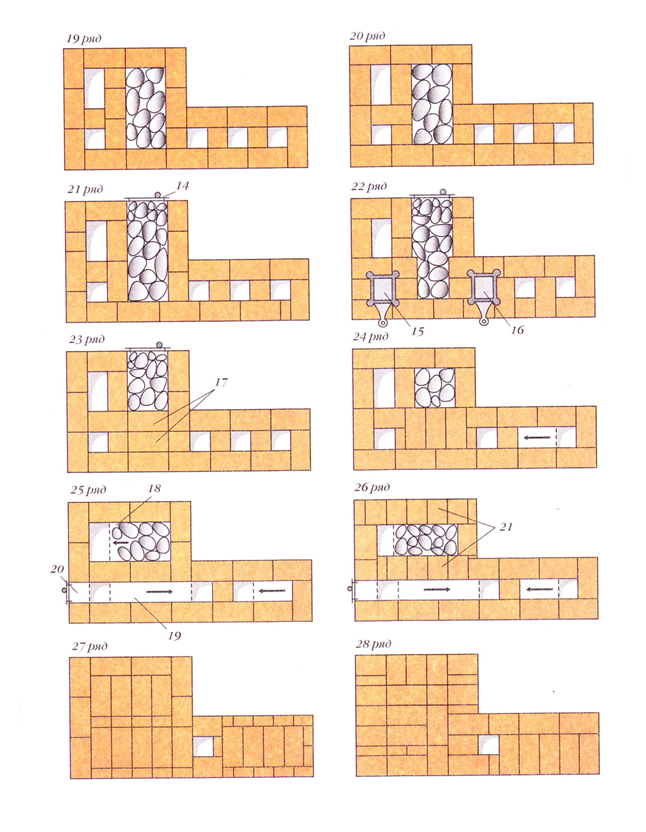

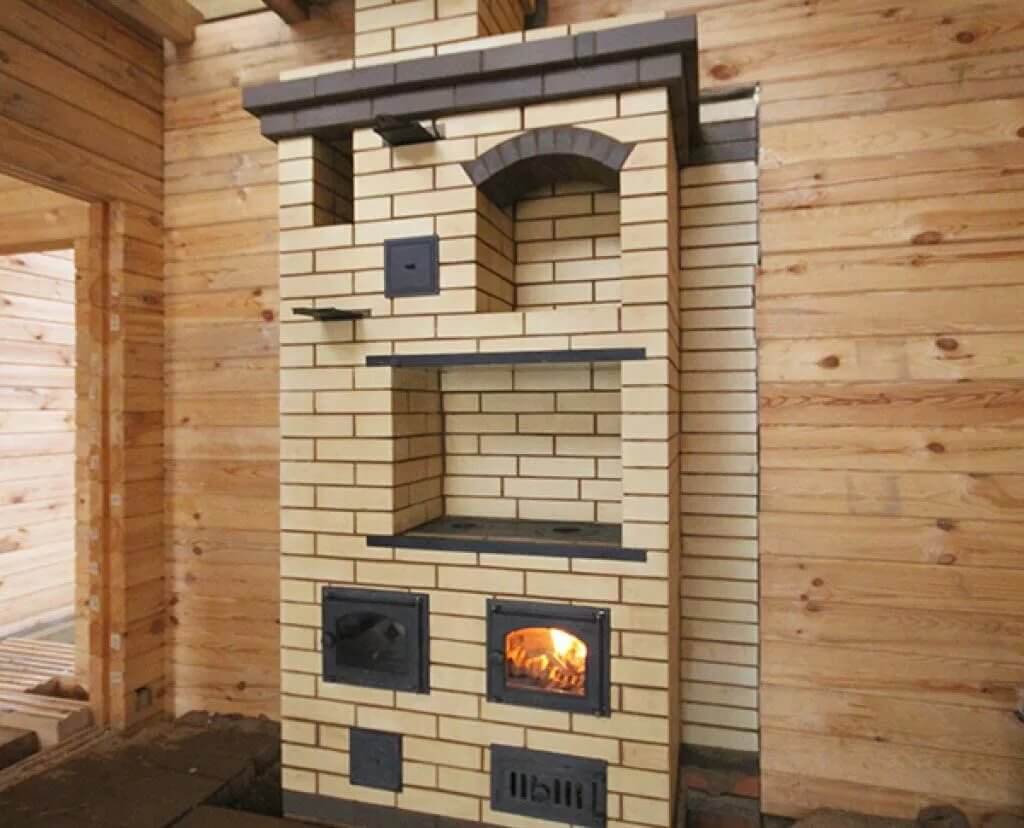

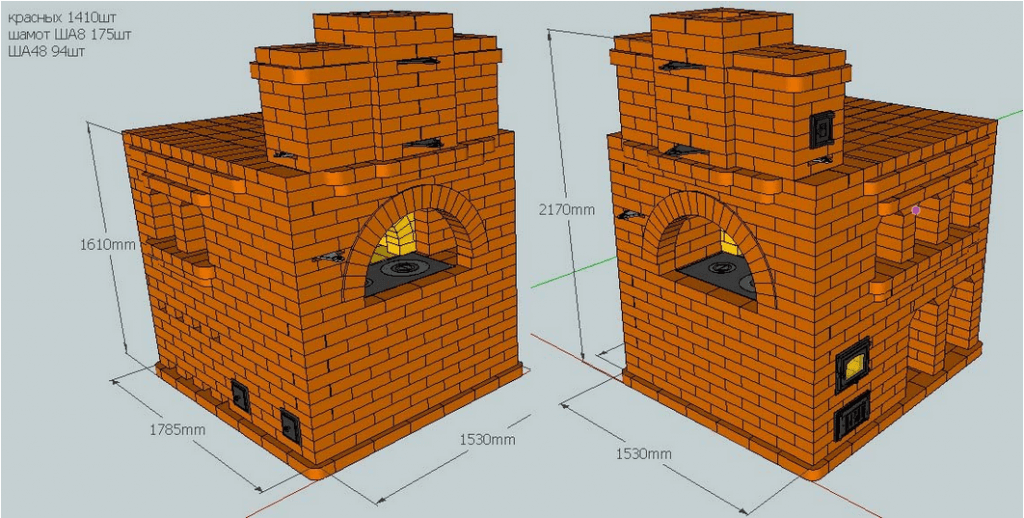

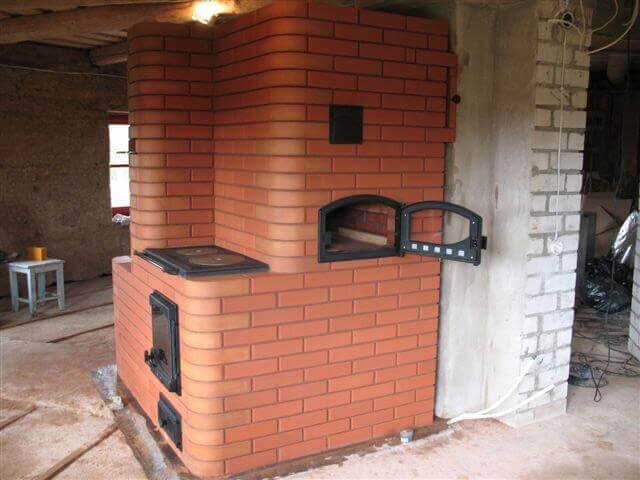

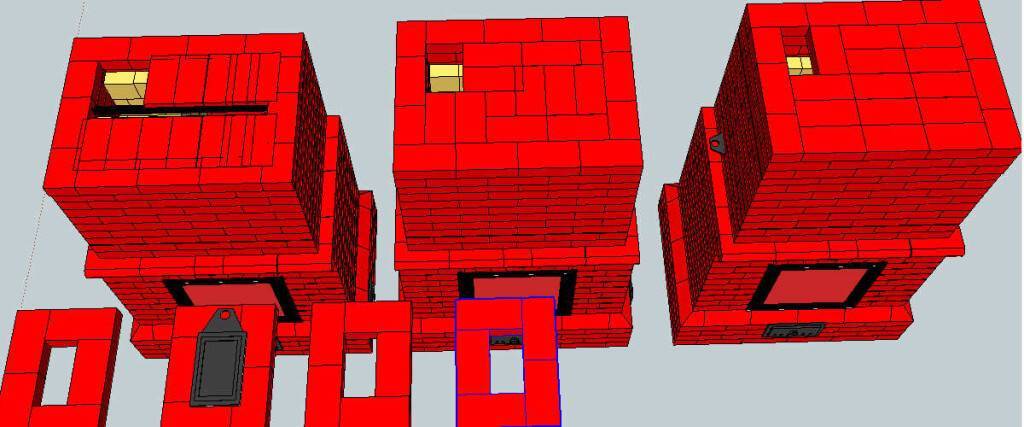

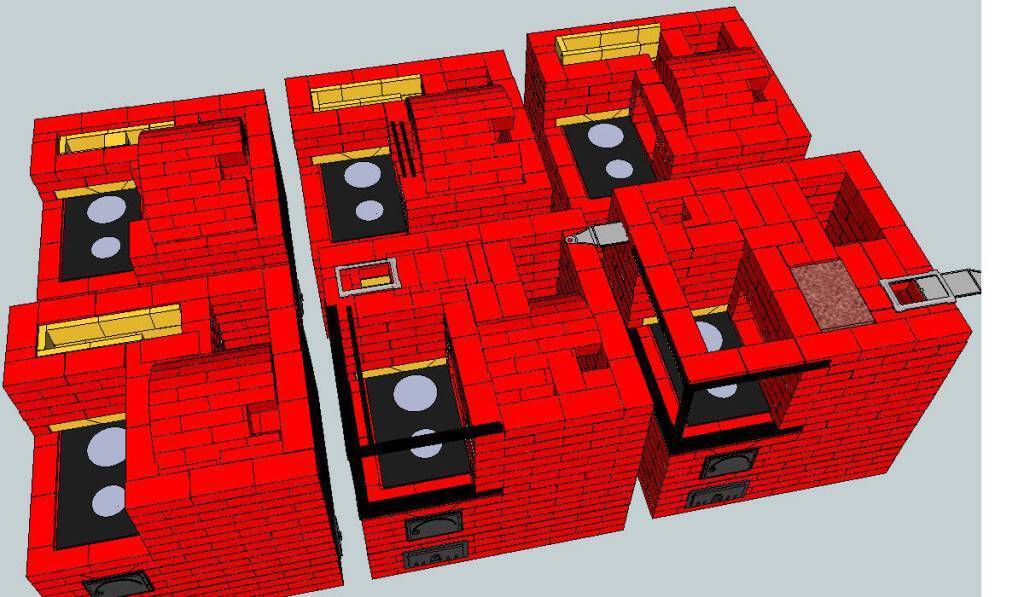

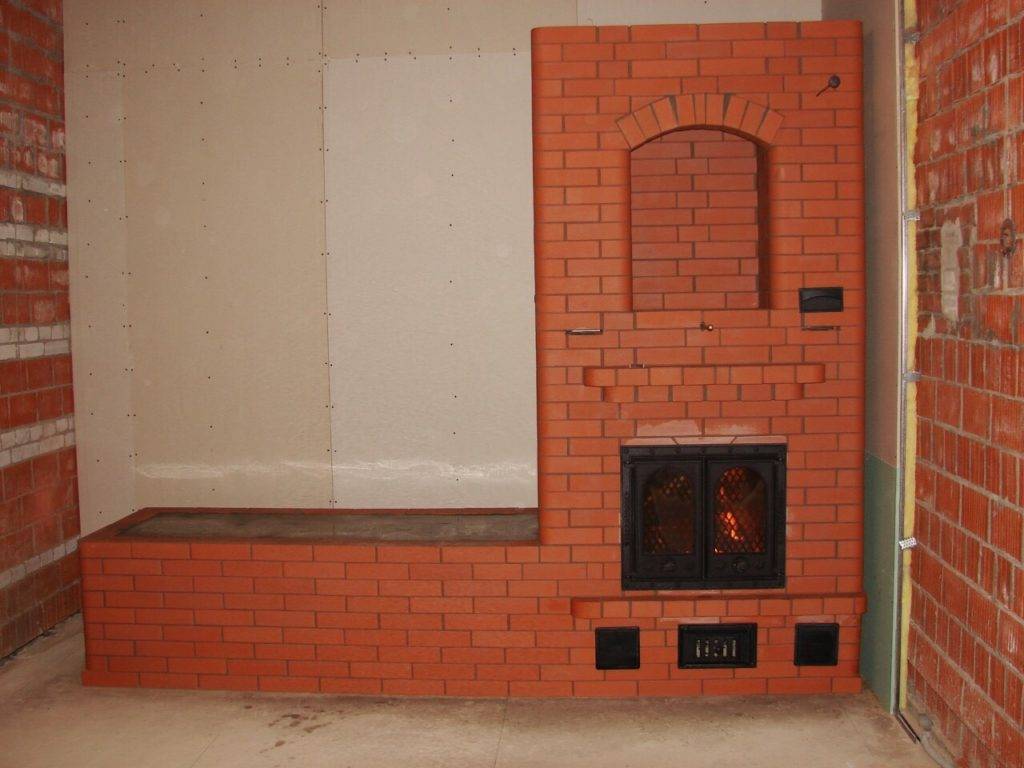

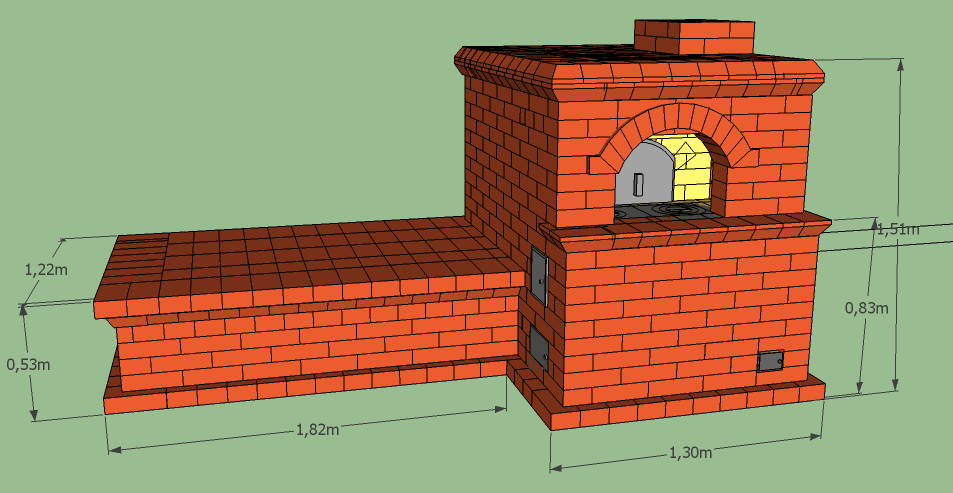

Вид и схема кладки шведки с лежанкой

Схема строительства печи

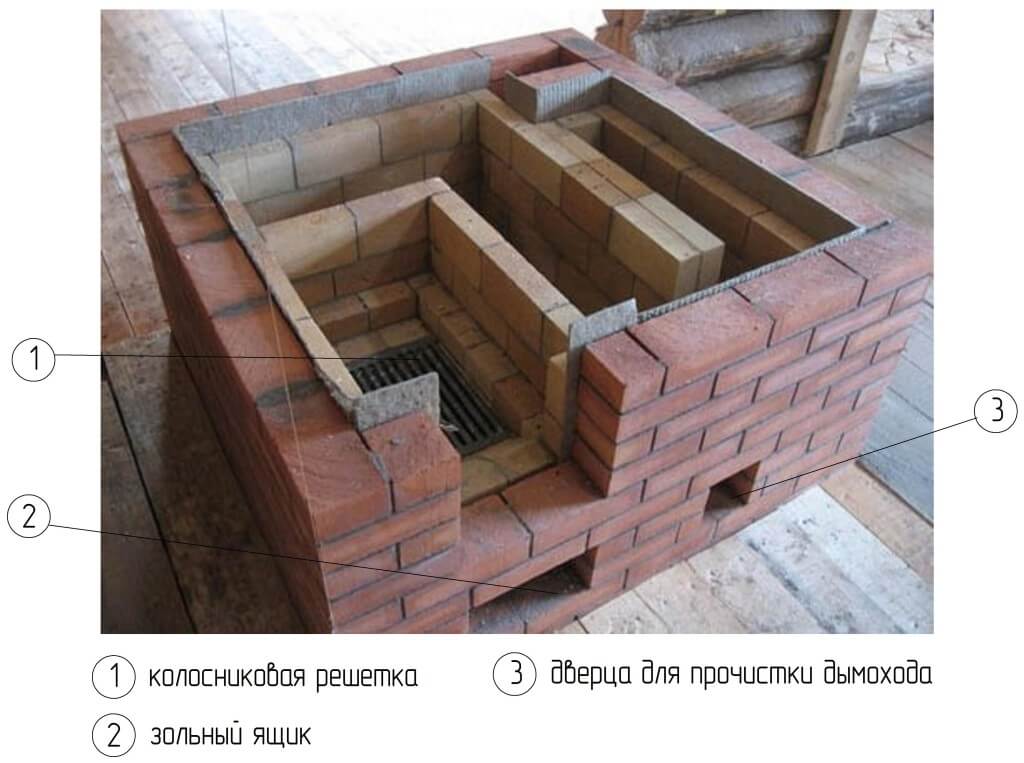

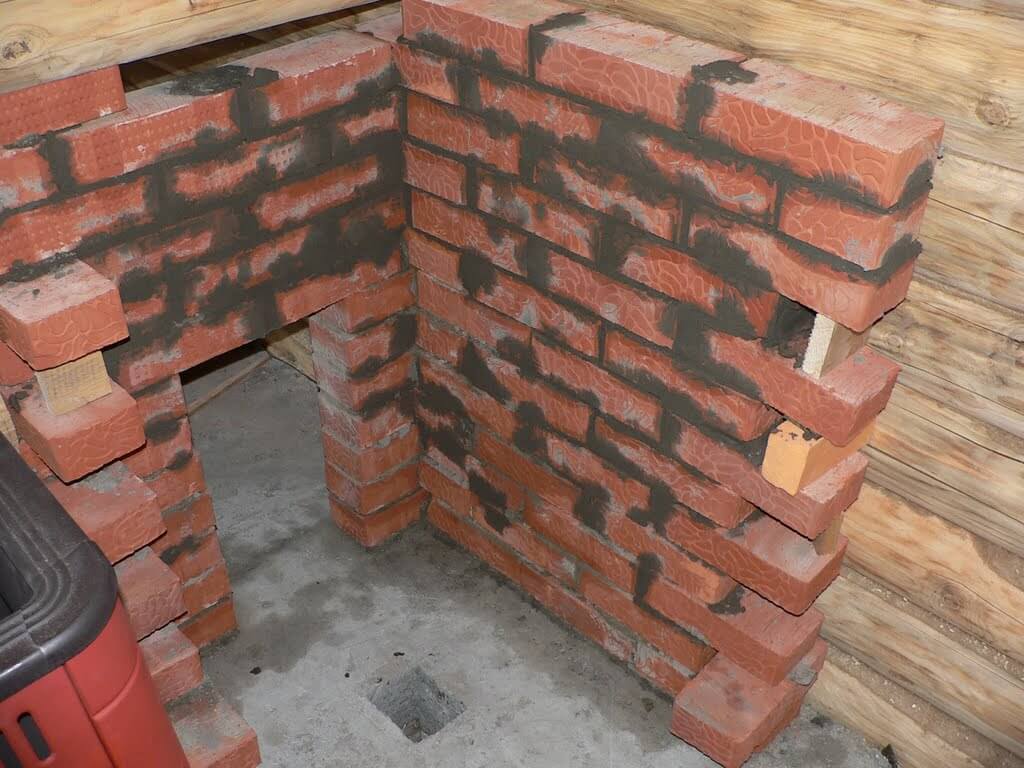

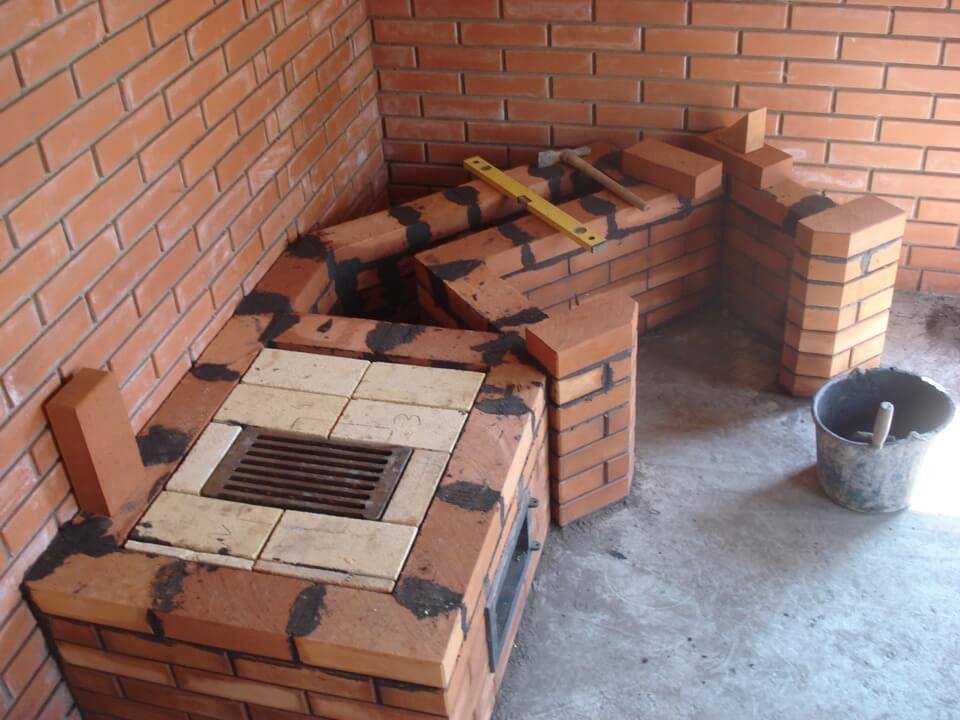

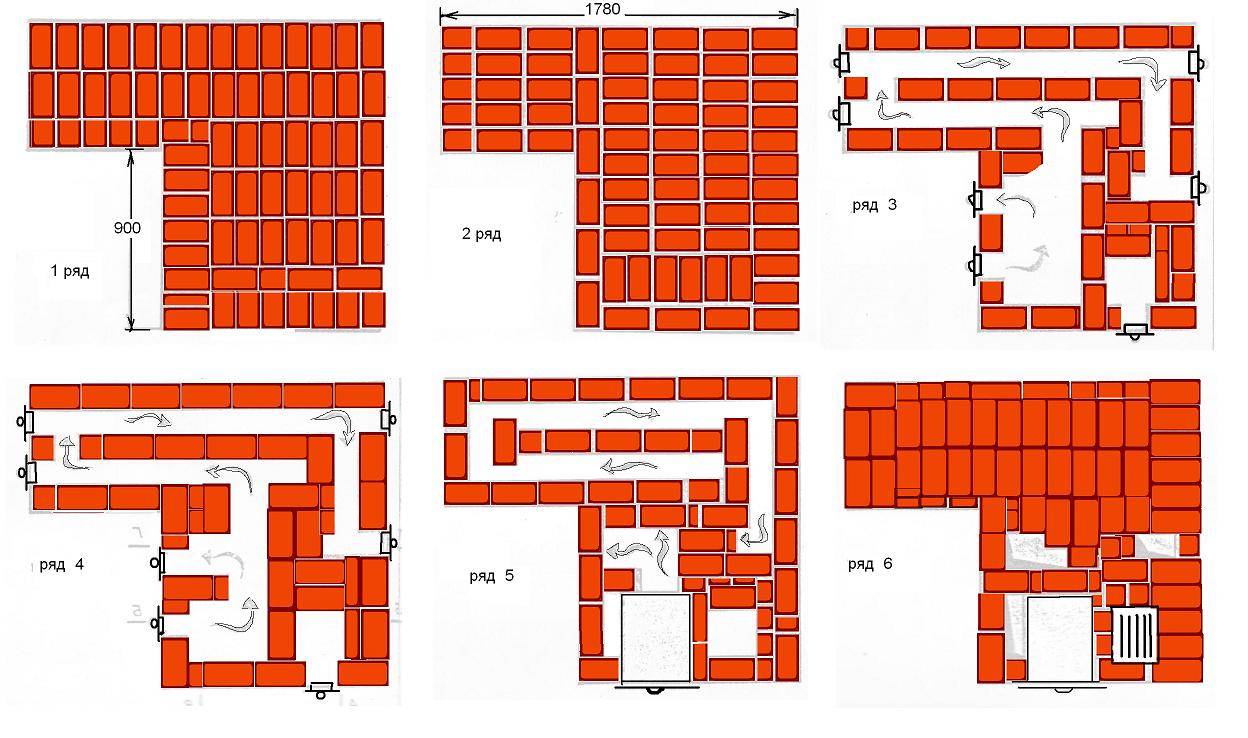

Кладка первых рядов

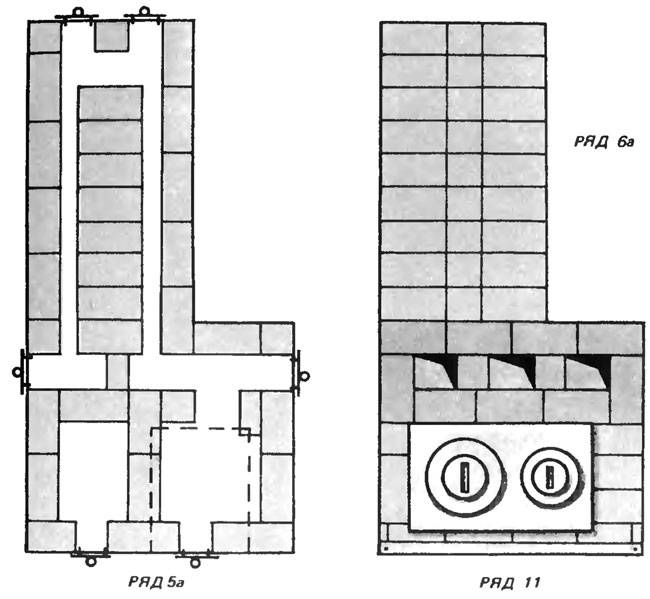

Порядок работы с 6 по 11 ряд

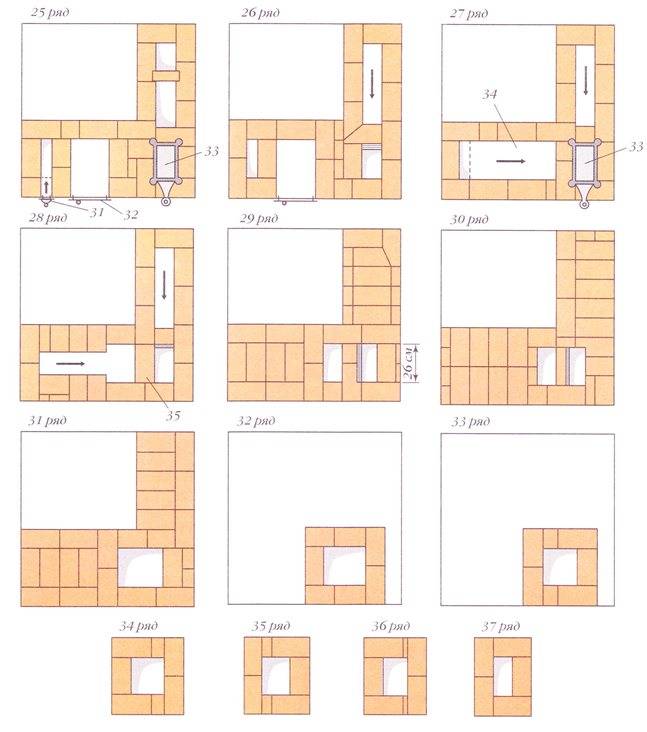

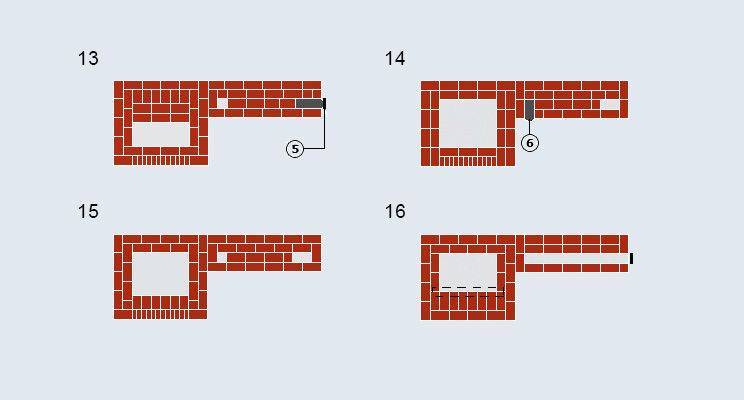

Порядовка 12—19 рядов

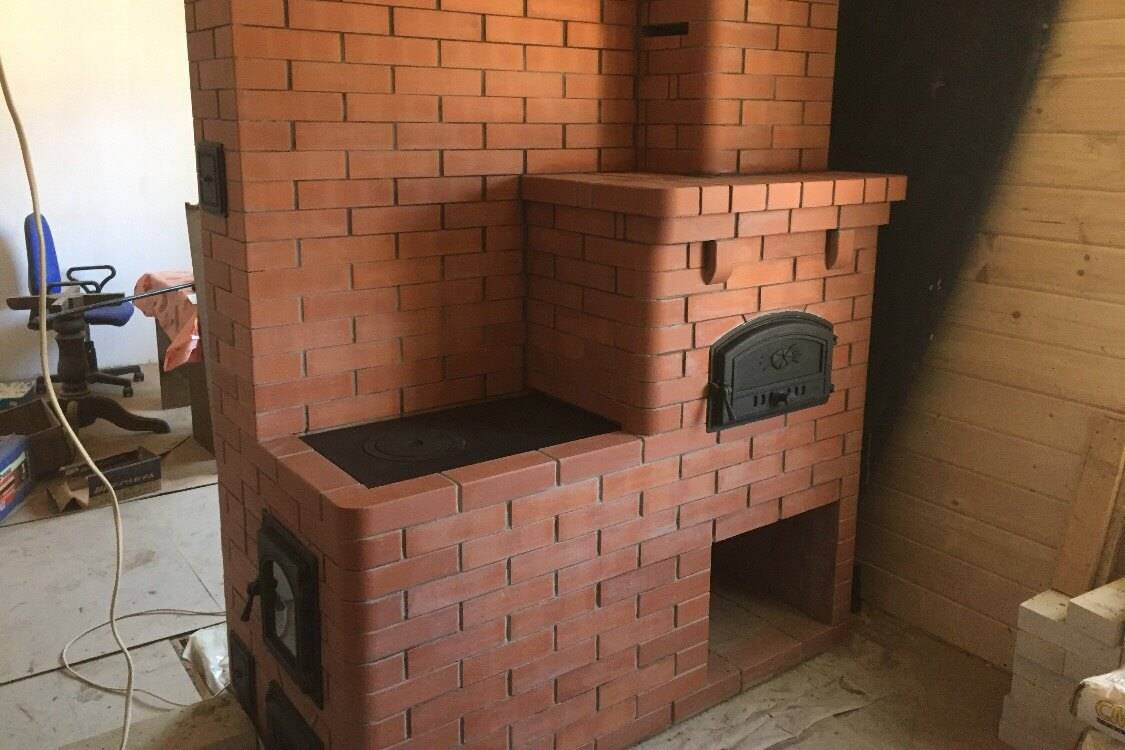

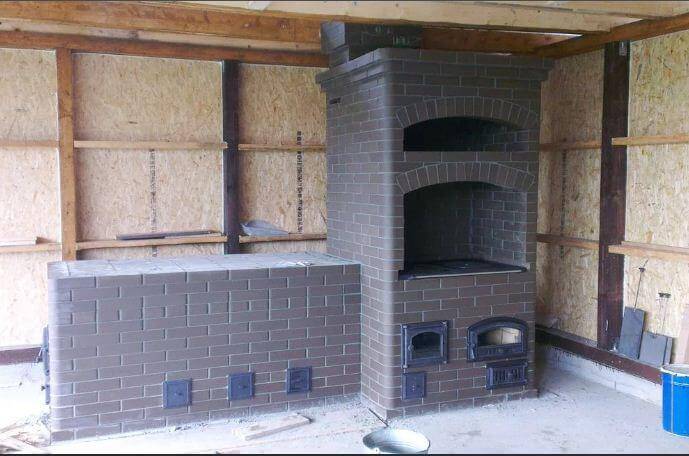

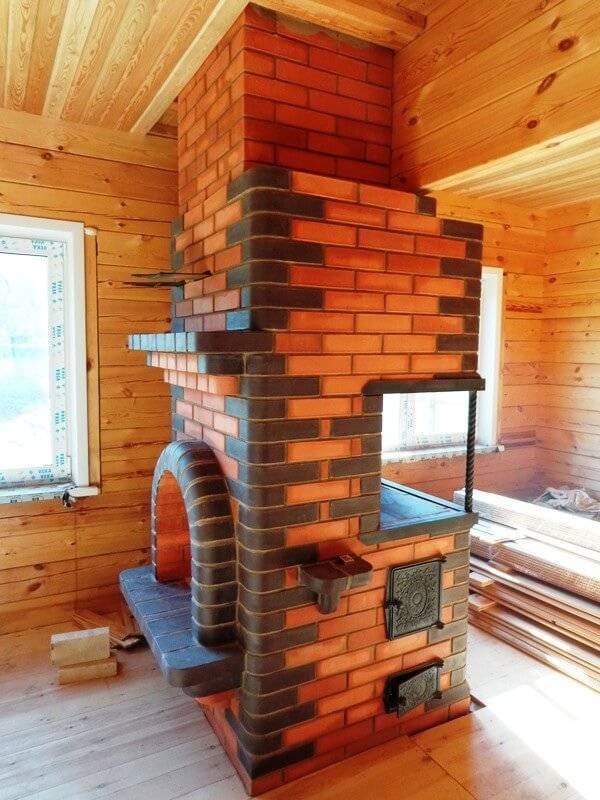

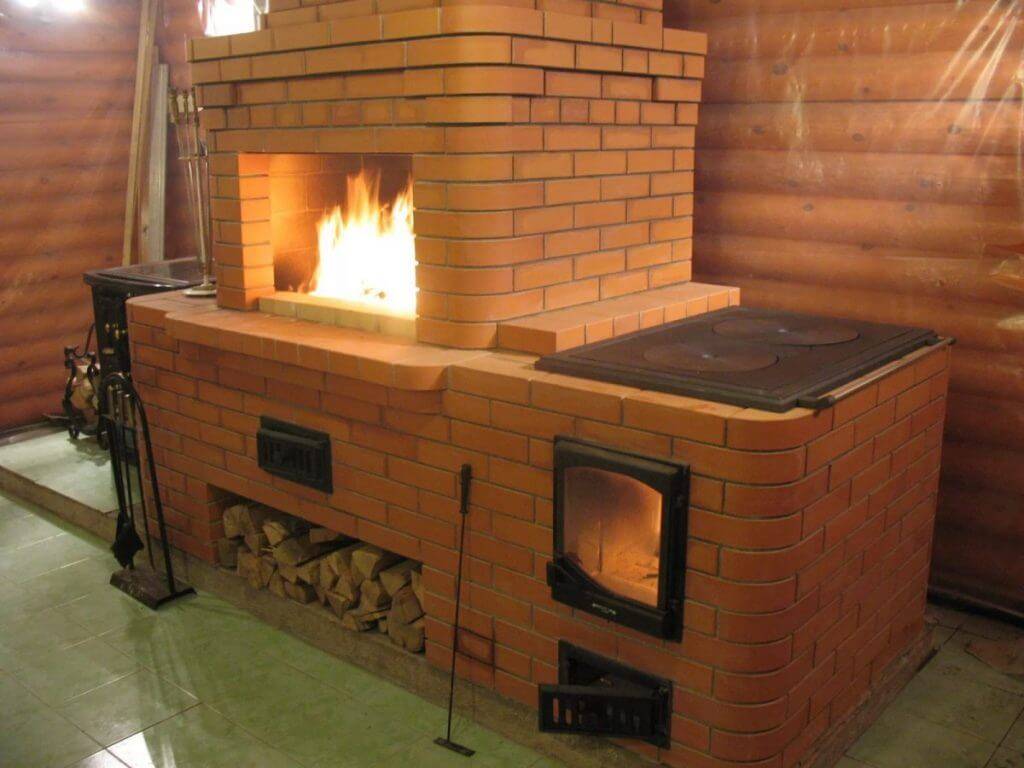

Отопительно-варочная печь с местом для лежания

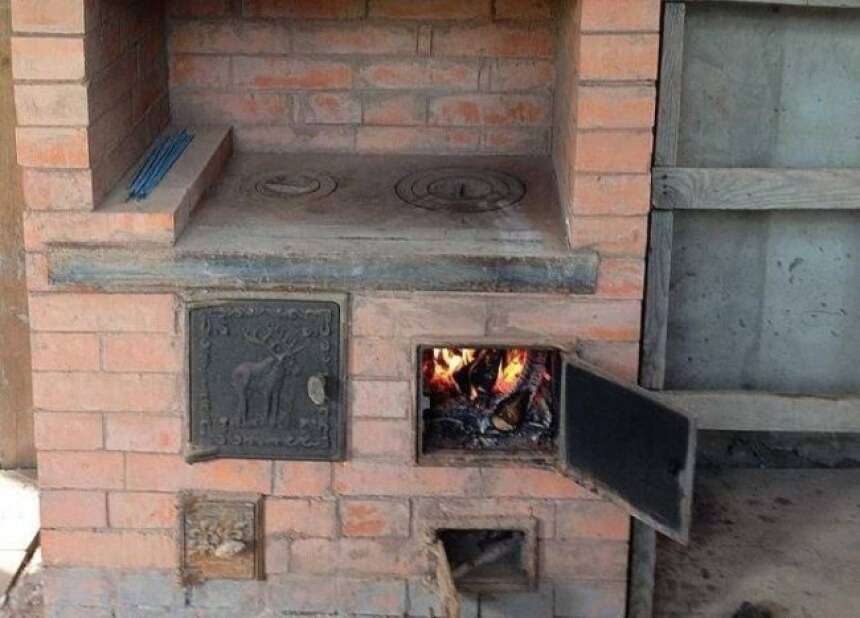

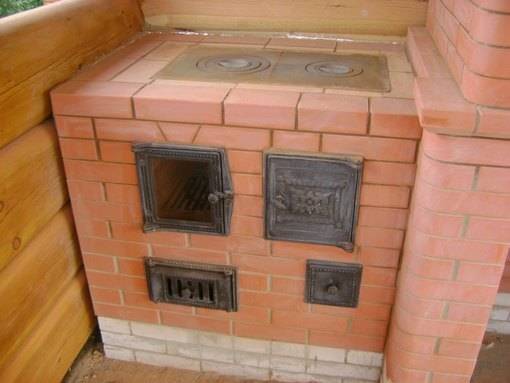

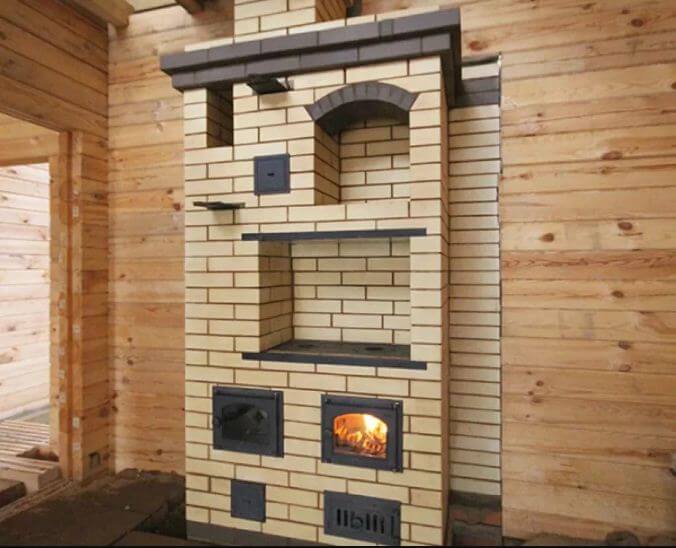

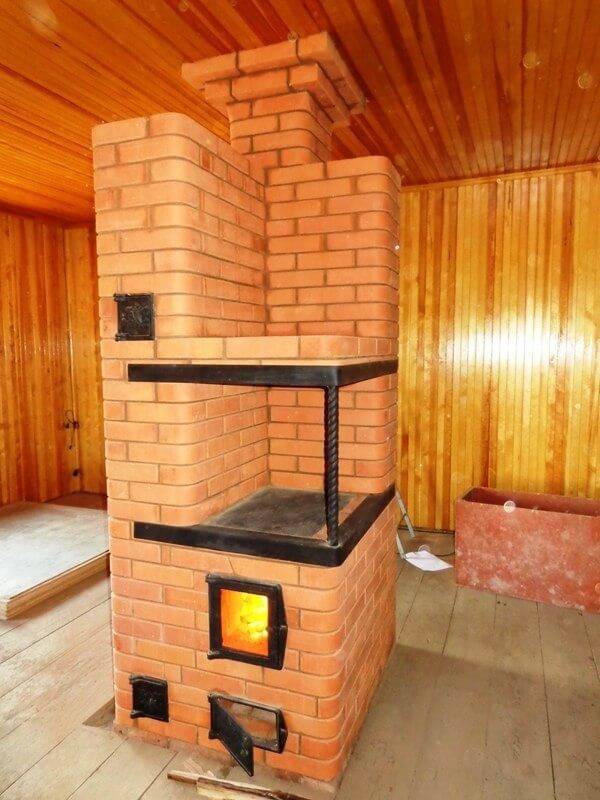

Эта отопительная печь с лежанкой, плитой и духовкой идеально подойдет для дачного домика или небольшого загородного жилища с постоянным проживанием. В предложенной модели высота топчана ненамного превышает высоту стандартной кровати, поэтому забраться на нее не составит труда даже ребенку. При желании конструкцию можно установить между двумя смежными помещениями – одной стороной в спальню или комнату отдыха, а той частью, где находится варочная плита, – на кухню.

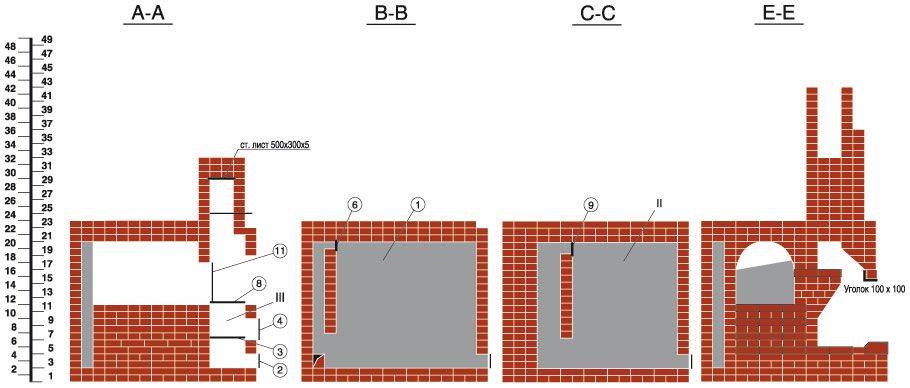

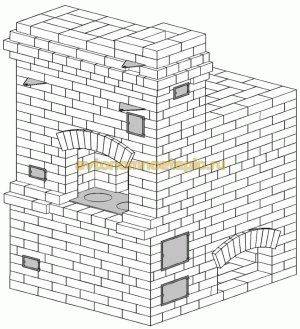

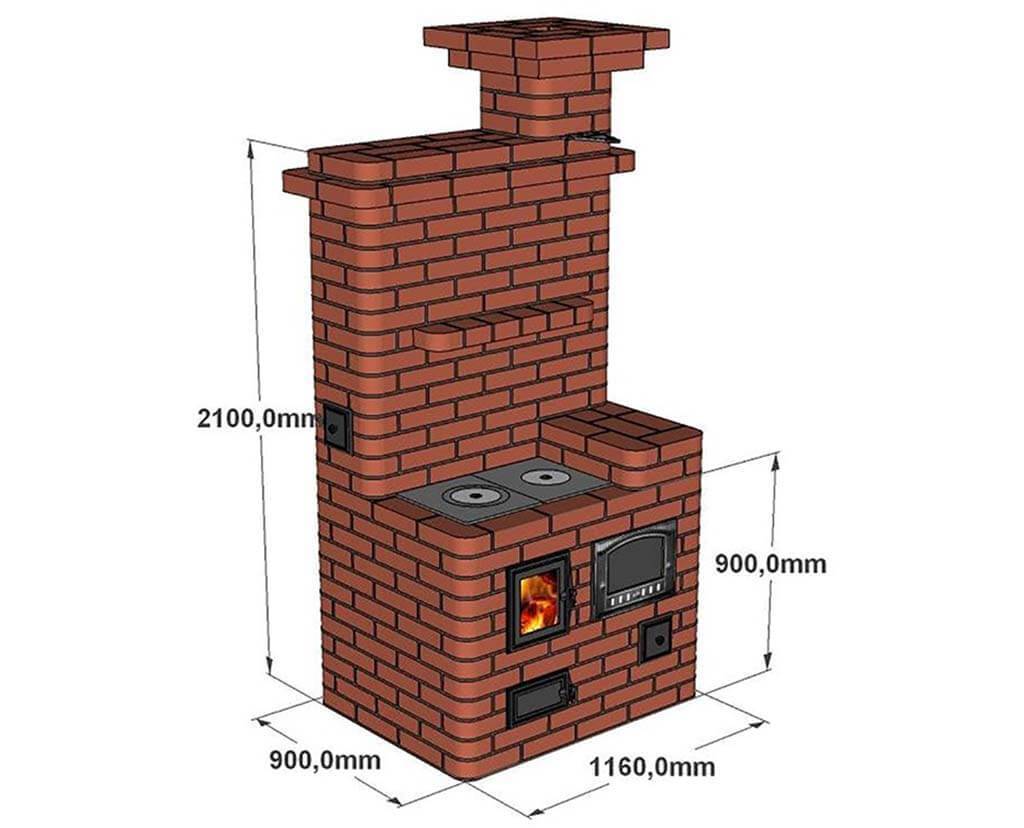

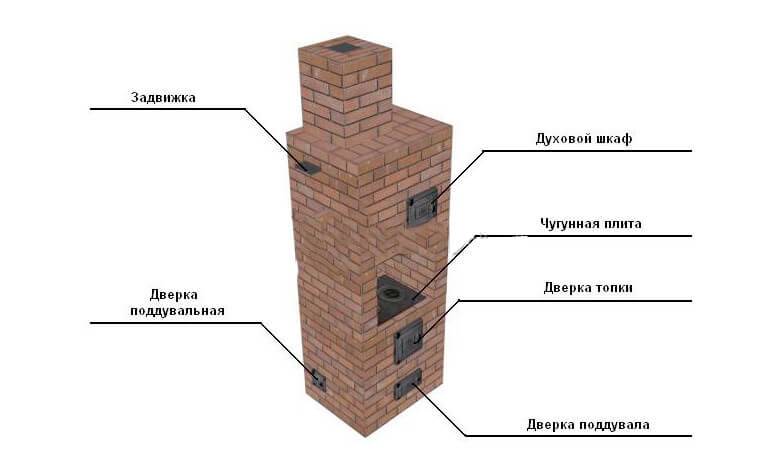

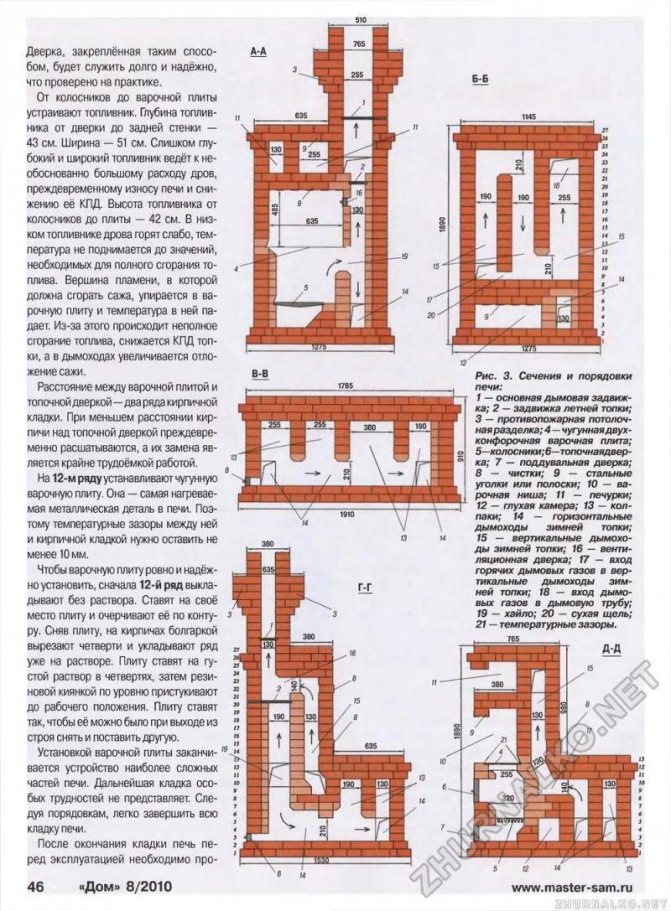

Схема печи с духовкой, плитой и лежанкой

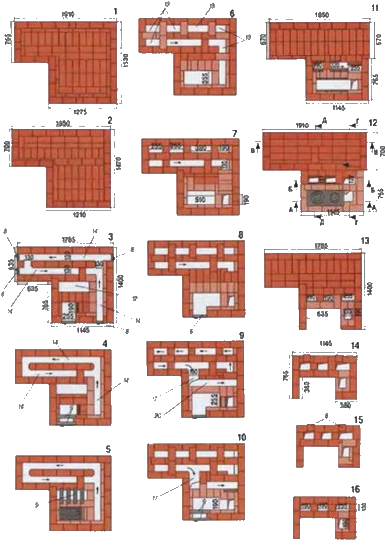

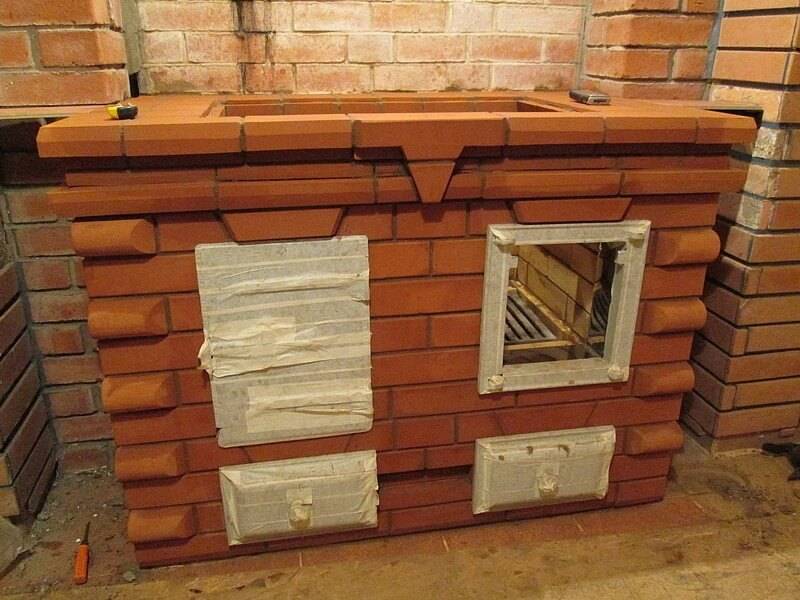

Порядок кладки отопительно-варочной печи с лежанкой

Кладка 7—12 рядов

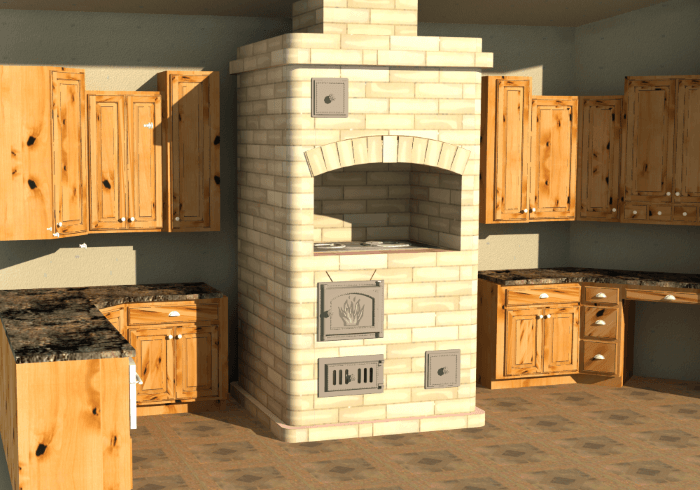

Классическая русская печь с лежанкой – инструкция по кладке

Единственным недостатком кирпичной русской печи является низкий КПД за счет горения топлива на глухом поду. Отсутствие возможности регулировать циркуляцию и подачу воздуха снижает теплоотдачу приблизительно на 25-30%.

Устройство русской печки с лежанкой

Отопительные русские печи с лежанкой и плитой, точнее их устройство, дошли до наших дней практически без изменений, хотя в последнее время появились небольшие модификации в устройстве, призванные увеличить теплоотдачу.

1. Фундамент под печь с лежанкой или опечье. Может изготавливаться как из кирпича и бетона, так и деревянном основании.

Как сложить печь с лежанкой

Кладка русской печи с плитой и лежанкой считается одной из самых простых в техническом отношении. Сделать печь можно самостоятельно, выполнив предварительный расчет расходного материала. Для примера возьмем схему, в которой размеры русской печи с лежанкой не будут превышать 1580 на 1280 мм.

Огнеупорный кирпич 1100 шт.

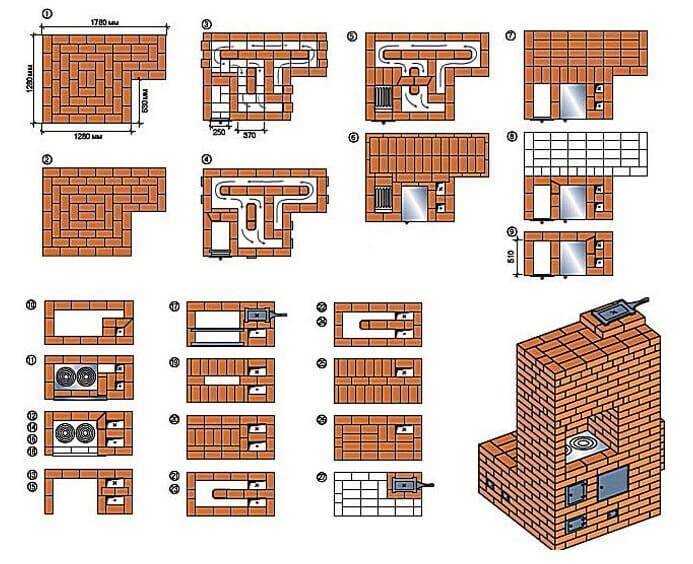

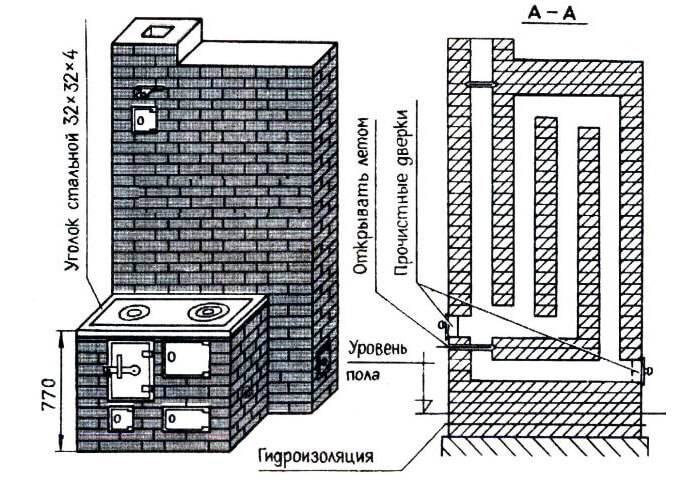

Схема кладки печи с лежанкой

Традиционная русская печка с лежанкой и варочной плитой может быть изготовлена и самостоятельно. Хотя особенности кладки могут отличаться в зависимости от выбранной конструкции, существуют некоторые общие правила.

1-й ряд – кладем прямо на гидроизоляцию без изготовления стяжки. Так как нижние ряды до третьего включительно, не подвергаются воздействию высоких температур, для них можно использовать перекаленный кирпич. Стелить начинаем с левого угла лицевой стороны. Начинаем кладку с трехчетвертного кирпича. Кирпич укладываем на угол. Рядом располагаем полномерные кирпичи.

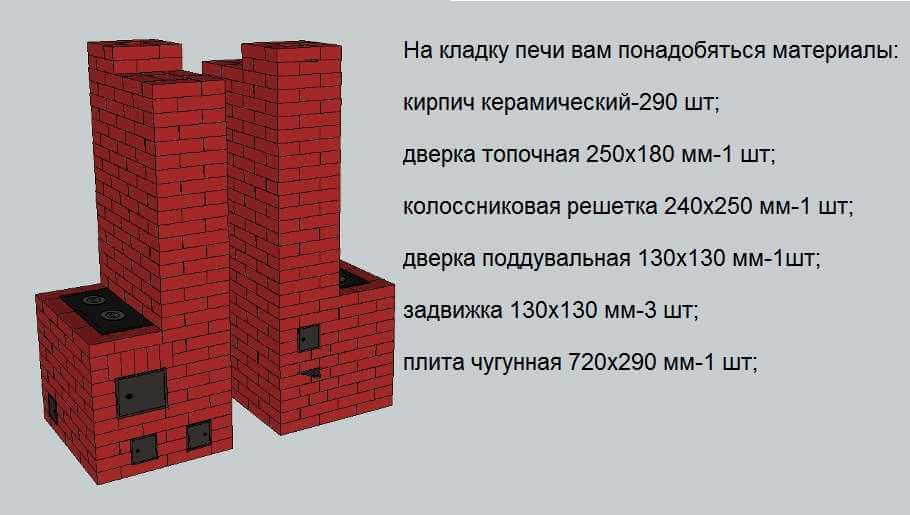

Список материалов

Кирпичная кладка – классический вариант устройства печи, так как материал прогревается равномерно и медленно.

• одинарный красный кирпич М-200 – 1600 шт;
• шамотный кирпич Ш-8 – 250 шт;
• клиновидный шамотный кирпич Ш-44 – 100 шт;
• дымовая задвижка 26х26 сантиметров – 2 шт;
• дымовая задвижка 13х26 сантиметров – 3 шт;
• заслонка (размеры определяются по месту) – 1 шт;
• двухконфорочная варочная плита (размеры определяются по ходу дела) – 1 шт;
• колосниковая решетка 20х28 сантиметров – 5 шт;
• топочная дверка 21х25 сантиметров – 1 шт;
• поддувальная дверка 14х25 сантиметров – 1 шт;
• прочистная дверка 7х13 сантиметров – 2 шт;
• стальной уголок 60х60х5 миллиметров – 1,5 м;
• стальная полоска 50х5 миллиметров – 20 м;
• шамотная глина – 100 кг;
• песок, обыкновенная глина – количество определяется по необходимости в материале.

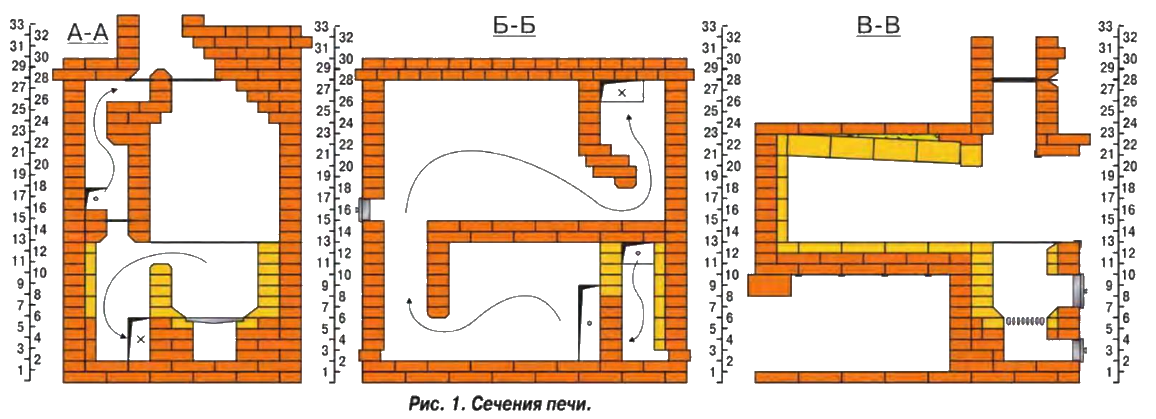

Принцип работы

То, как происходит процесс сжигания топлива и отвода продуктов горения, отображают чертежи русской печки в разрезе, представленные ниже:

Движение газов в русской печи осуществляется не только за счет естественной тяги, создаваемой дымоходом, но и в силу особенностей процесса горения. Холодный воздух из помещения входит в устье, встречаясь по пути с противоположным потоком дымовых газов. При этом они практически не перемешиваются, воздух занимает верхнюю зону прохода, дым – нижнюю. Встретившись в загнетке и устье, потоки обмениваются теплом, как будто работает естественный газовоздушный теплообменник.

Чтобы сложить русскую печь, надо очень хорошо понимать, как проходят все процессы в топливнике. Нагретый воздух поступает в зону горения, а дымовые газы покидают ее через верхнюю зону топки, выходя через устье, хайло и далее, в дымоходную трубу. Но происходит это не сразу, продукты сгорания делают несколько оборотов внутри пространства топливника и дожигаются, максимально отдавая тепло стенкам печки. Это их заставляет делать наклонная конфигурация камеры и наличие порожка, чья роль идентична каминному зубу в больших английских каминах. То есть, в пределах топки организована многоходовая передача газами теплоты без устройства лишних дымовых каналов.

С одной стороны, из-за больших габаритов топливника размер русской печи с лежанкой тоже достаточно велик. А с другой — КПД печи составляет не менее 60%, что является недостижимым показателем для большинства других твердотопливных установок воздушного нагрева. Не говоря уже о способности долго поддерживать температуру и целебных свойствах русской печки.

А еще только в ней можно приготовить поразительно вкусные блюда, только нужно делать это правильно, используя процесс томления после затухания горнила. Наконец, хорошо отделанная русская печь замечательно смотрится даже в современном интерьере.

За долгие годы старинная конструкция прошла ряд модернизаций, в результате появилось множество ее модификаций, например, отопительно-варочная печь с низкой лежанкой. В этом случае хоть и сохранен принцип работы русской печки, но подогрев полатей уже происходит не за счет горнила, а от дымовых газов, проходящих сквозь множество каналов. Данная модификация достаточно сложна в исполнении, особенно для новичков.

Поэтому есть смысл рассмотреть, как производится кладка русской печи с лежанкой и плитой в обычном исполнении. Только здесь источник тепла оборудован еще одной функцией – подогрева воды на хозяйственные нужды. Разберем весь процесс по порядку.

Изготовление фундамента

Любое строительство тяжелого сооружения, всегда начинается с заливки фундамента. Но если дом уже построен, то основание придется создавать в уже рабочем здании. Но при любых обстоятельствах, фундамент дома не должен быть связан с печной конструкцией. От того, насколько большую печь вы задумали сложить, зависит глубина залегания основания. Чем массивнее, тем глубже.

Создание подушки

Прежде чем начать заливать фундамент, необходимо выполнить подготовительные работы. Сначала проводятся разметочные работы. Затем вырывается котлован определенной глубины. Его дно тщательно утрамбовывают. В готовый котлован засыпается песок, немного смоченный водой. Полученный слой также хорошо трамбуют. После уплотнения, толщина получившейся песчаной подушки должна достигать 100–200 мм.

Затем песчаный слой закрывают щебнем. Должен получиться 150 мм слой. Созданная каменная подложка также тщательно утрамбовывается.

Строим опалубку

Чтобы можно было начать заливать раствор, проводится строительство и монтаж опалубки. Боковые стенки изготавливаются из любых деревянных реек. Образовавшиеся зазоры закрываются полиэтиленовой пленкой, которая укрывает опалубку и крепится степлером.

Такую пленку прекрасно заменяет обыкновенный рубероид. Чтобы он не сдвигался, его прибивают скобами. Опалубочная конструкция должна быть поднята над поверхностью почвы, и достигать высоты фундамента. Разрешается выполнять установку опалубки по самому краю котлована.

Заливка бетонного раствора

После установки опалубки, фундамент заливается грубым раствором. В его состав входит:

• Крупный гравий;
• Цемент;
• Песок.

Толщина заливочного слоя должна превышать 150 мм. После заливки первого слоя, в него вставляются прутья арматуры. Такая вертикальная конструкция будет связующей деталью, при заливке другого цементного раствора.

Легкая бетонная смесь

Вставленную арматуру заливают другим, более легким бетоном. Его слой должен достигать уровня грунта. Полученную смесь тщательно равняют и выжидают несколько часов.

Когда произойдет небольшое отвердение, на поверхность кладется стальная армирующая сетка. Она также заливается бетонной смесью, на толщину опалубочных реек. Полученную стяжку выравнивают и дают высохнуть в течение 28 дней.

Гидроизолирующая поверхность

После полного высыхания стяжки, снимается опалубка. Основа покрывается гидроизоляционным слоем, состоящим из проклеенных слоев рубероида. Только после такой подготовки, можно начать укладку стен печки.

Выбор материалов и элементов

1. Красный , который может выдерживать высокие температуры. Необходимо купить 150 штук. Обычно отдают предпочтение витебскому кирпичу, т.к. он недорогой, около 10-15 руб. за штуку и качественный. Такой вид кирпича покупать лучше паллетами, т.к. он очень колкий и при транспортировке могут откалываться кусочки, от чего пострадает внешний вид вашей печи. Размер лучше 250х120х65 мл.
2. Кирпич шамотный для топки – 40 штук. Он еще более огнеупорный, чем красный, хорошо проводит тепло и его огнеупорность не ниже 1580 градусов. Нельзя использовать силикатный или пустотелый кирпич, т.к. они не прогревают помещение так как надо и быстро разрушаются. Кирпич должен быть одного размера, чтобы кладка была ровная и швы по высоте одинаковые.
3. Раствор для кладки из глины. Лучше использовать боровичевскую печную смесь с добавлением огнеупорной смеси.
4. Различные элементы печи: дверка топочная (со стеклом), поддувальная дверка, решетка и задвижка. Предварительно нужно покрасить огнеупорной краской.
5. Инструменты: кувалда прямоугольная, комбинированная кельма, трамбовка, молоток-кирочка, расшивка для швов, лопатка для раствора, мастерок, уровень, рулетка. Весь набор инструментов должен быть у кладочника в обязательном порядке, т.к. от этого зависит качество самой кладки. Огрехи, снисходительность в кладке печи недопустимы, поэтому следует отнестись к подбору материалов и инструментов ответственно, чтобы построить действительно качественную печь.

После того, как все это будет приобретено, можно начинать строительство печи для дома. Установка печей и дымоходов производятся по СНиП 41-01-2003.

Порядовка и описание кладки

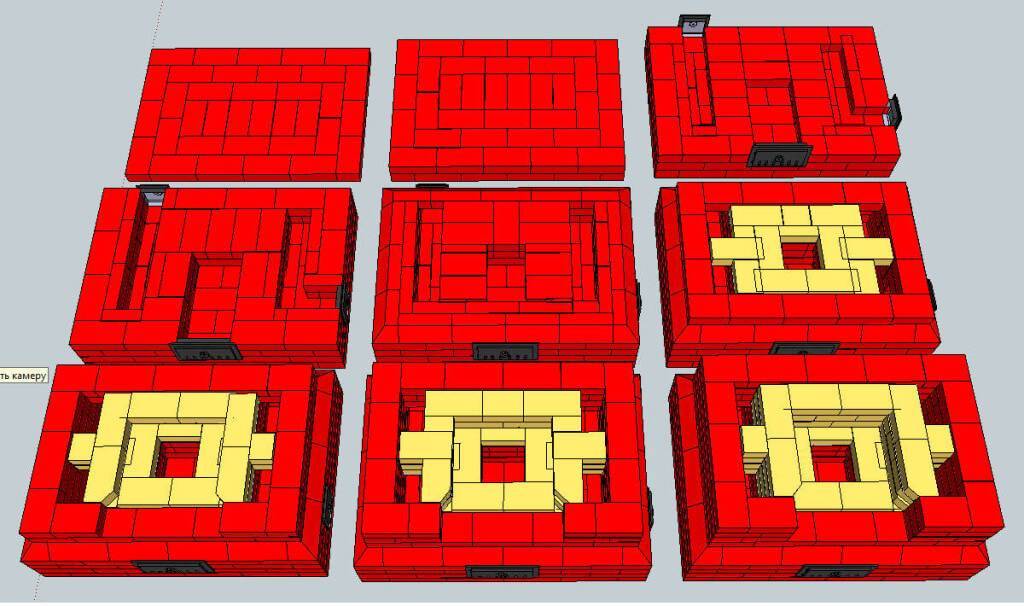

Порядовка русской печи с лежанкой и плитой

Кладка русской печи с лежанкой и плитой ведётся согласно порядовке (на фото выше), которая наглядно показывает где нужно расположить каждый кирпич в рядах и на каком этапе устанавливать печную фурнитуру.

Описание кладки по рядам:

• 1-й ряд кладётся сплошным в следующим порядке: вначале кирпич кладётся по периметру конструкции, а затем заполняют середину. Этот ряд задаёт ровность всей конструкции, поэтому должен быть хорошо выверен;

• во 2-м ряду начинают формировать под. Для этого кирпичи ставят на ребро;

• в 3-ем ряду устанавливают поддувальную дверку и продолжают выкладывать дно варочного отдела с перевязкой элементов предыдущего ряда;

• кладка 4-го ряда аналогична 2-му;

• 5-й ряд — это формирование прочистного хода и закладка основания под арочные своды;

• 6-й ряд — начинают сужать прочистной канал и монтируют колосниковую решётку;

• 7-й и 8-й ряды — установка дверки топочной камеры, размещение стального листа;

• с 9-го по 11-й ряд — формирования топки, установка плиты;

• с 12-го по 16-й ряд — кладка ниши на варочной поверхностью;

• 17-й и 18-й ряды — сужение сводов ниши;

• с 19-го по 21-й ряд — завершение кладки лежанки;

• 22-й ряд — формирование хайла;

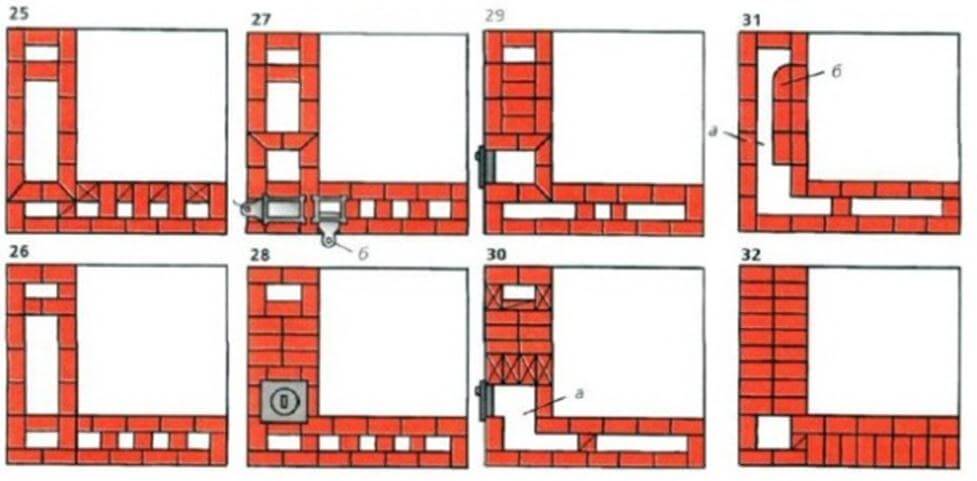

• с 23-го по 33-й — подъём дымохода с установкой задвижек и прочистных люков.

При кладке печки перевязку швов выполняют в каждом ряду, используя кирпичи не полного размера. Для правильной перевязки можно также использовать технологию тычково-ложковую технологию кладки, когда кирпич нижнего ряда укладывают плашмя, а в следующего — тычком наружу.

Керамические изделия могут вытянуть воду из материала швов, поэтому их перед укладкой опускают в воду на несколько секунд. Излишки глинопесчаной смеси, выступающие на внутренних поверхностях отделов прибора нужно с особой тщательностью удалить.
