Перегородки
Интерьер кухни и гостиной начинают продумывать со стыковки двух зон.
- Вот некоторые из способов и предметов, которые разграничивают пространство:
- установка барной стойки;
- кухонный остров;
- большой стол;
- монтаж невысокой перегородки.
Дизайнеры советуют устанавливать широкую стойку, поскольку за ней можно будет сидеть, как за обычным столом, а высокие стулья вполне подойдут для всей семьи. Однако в комнатах небольшого размера (16 кв м) устанавливают узкие стойки.Кухонные острова удобны в использовании, однако подходят только для больших кухонь-столовых (25 кв м или 30 кв м). Капитальные невысокие перегородки ставят только если заранее решено, для чего их будут использовать (к примеру, как подставку под телевизор).
Из чего состоит печь-камин
Наиболее часто печь-каминами обустраивают загородные дома
Если вы планируете делать это самостоятельно, важно знать, какие элементы включает в себя такая печь:
- Варочная плита. Как правило, располагается в помещении кухни.
- Топка находится со стороны гостиной. Предназначена для обогрева, снабжена чугунной дверцей с жаростойким стеклом.
- Дымосборник располагается над топочными окнами, встроен в топку.
- Расширенный дымоход объединяет оба топочных отверстия.
- Задвижки установлены на каждый канал, из которого выходит дым.
- Зольники оснащены выдвижным ящиком, предназначенным для скопления золы, и отделенными от топок колосниками.
- Дополнительные дверцы, позволяющие наблюдать за пламенем, изготовлены из чугуна и жаростойкого стекла.
Необходимо правильно разместить эти элементы, для чего заранее создается эскиз.
1
4
Определение основных размеров
Соотношение размеров камина и помещения
Выполните необходимые предварительные расчеты. Определите объем помещения, отведенного для строительства камина. Отверстие топки должно составлять 1/50 рассчитанного вами объема комнаты.
Высота портала должна в 2 раза превышать глубину топливника.
Приведенные размеры и соотношения очень важны. Если глубина топки будет больше допустимого значения, камин существенно потеряет в теплоотдаче. При меньшем же размере топливника произойдет задымление.
Размеры дымовых отверстий подбирайте с учетом габаритов топочной площади. Площадь сечения дымохода должна быть в 10-15 раз меньше, чем площадь топки.
Оптимальным диаметром круглых дымоходов является показатель в 100-150 мм. По длине дымоотводящая труба может достигать 500 см и более.
Место для камина
Оптимальное местоположение — на кухне, совмещенной с гостиной
Расположение печи камина из кирпича для дома на дровах зависит от предпочтений владельца и задач, которые она будет выполнять. На этапе планирования здания необходимо продумать, где будет стоять отопительное устройство и учесть все необходимые условия для этого.
Можно соорудить топку у внешней стены. В этом случае она будет обогревать только комнату, в которой находится, и соседние, если на межкомнатные проемы не планируется навешивать двери. Вариант подходит для небольших гостевых строений или загородных дач, где каминопечь является декоративным и функциональным элементом кухни-гостиной. Из технических моментов здесь необходимо предусмотреть фундамент (он не должен быть жестко связан с фундаментом несущей стены), слой теплоизоляции, который будет предотвращать выход тепла через стену наружу, и соединение дымохода с внешней трубой.
Другой случай – установка на две стороны, когда одна часть выходит, к примеру, в гостевую, а вторая с жарочной плитой – в кухню. Такой вариант практичен, так как в любом случае при работе устройства охватывается больший объем пространства, а запах приготавливаемой пищи будет отсечен от зоны отдыха людей. С точки зрения экономии средств расположение удобно, так как можно потратиться лишь на декорирование очага со стороны комнаты, с другой стороны ограничиться аккуратной кладкой. Если в доме не предусмотрена монолитная плита, под строение нужно залить железобетонный фундамент и продумать изоляцию топки от стены, если последняя изготовлена из горючих материалов.
Нужен ли шибер для дымохода и печи?
Слово шибер слышали многие, кто задавался вопросом покупки или сборки камина, печи своими руками. Однако в некоторых конструкциях он есть, а в других него нет. Разберемся, какая от него польза и нужен ли он вообще.
Шибер – это задвижка, которая располагается прямо внутри дымохода. Она может иметь разное положение и тем самым перекрывать дымоход полностью. Шибер не может выполнять следующие функции:
- Не регулирует скорость горения дров. Поскольку шибер не способен закрывать дымоход частично, а только полностью открывает или закрывает его, следовательно, он и не может регулировать интенсивность поступающего воздуха. Тем самым такая заслонка никак не влияет на интенсивность и скорость горения топлива в очаге. Поэтому не стоит думать, что при наличии шибера, ваша печь обретет функцию меленного горения.
- Это не простая заслонка. С ее помощью не перекрывают дымоход, в тот момент когда он больше не работает и остыл. Шибер не образует полную герметичность, а в отличие от заслонки только частично перекрывает дымоотводящие каналы. Конечно, шиберную заслонку можно и нужно оставлять в закрытом положении в тот момент, когда камин не работает.
- Не ограничивает тягу. Многие считают, что функцией шибера, являются ограничивание или перекрытие тяги. Однако на самом деле, шибер регулирует саму заслонку дымовых газов. Если вы ищите способ, с помощью которого можно контролировать или регулировать тягу, то лучше установить такой прибор как модератор тяги.
Если подачу воздуха в вашем камине или в печи можно регулировать, то ставить шибер в данном случае нет необходимости. Шиберы бывают разных типов. Например, большой популярностью пользуется поворотный, который относится к категории классических. Такой шибер размещается по центру трубы и имеет вращающееся основание. Вторая вариант шибера – это выдвижной. Такие конструкции часто устанавливаются именно в кирпичном дымоходе и в горизонтальном положении. Даже в полностью закрытом состоянии, такой шибер не способнее полностью перекрыть поток выходящего дыма, так как в его конструкции есть небольшой участок или специальные отверстия. Такие изделия подходят для разных типов дымоходов, то есть они успешно устанавливаться как в модульных, так и в двустенных системах. Однако, несмотря на это, если вы планируете дополнить дымоход шибером, необходимо учитывать все его индивидуальные особенности и по возможности проконсультироваться со специалистом.
Как уже говорилось ранее, шибер может быть установлен как в самом дымоходе, так и в топке печи или камина. Если говорить о дымоходе, то тут шибер устанавливается на первой трубе и как можно ближе к топке. В процессе работы вашего отопительного агрегата, в зависимости от необходимой температуры шиберная заслонка находится в открытом или полуоткрытом положении. Однако если вы хотите чтобы огонь медленно тлел, то лучше будет полностью закрыть шибер.
Даже тогда, когда шибер находится в полностью закрытом состоянии, дымовые газы проходят через него и горение продолжается. Часто, шиберная заслонка уже является частью дымохода или топки.
Напоследок следует отметить, что шибер не способен контролировать работу тяги. Также он не регулирует сам процесс горения и не контролирует интенсивность подачи свежего воздуха. Также, шибер нельзя назвать заслонкой, так как в нем есть отверстия, через которые проходит дым и тем самым, перекрыть с ее помощью дымоход у вас не получится. С помощью шибера, вы сможете частично контролировать горение топлива в очаге.
Нужен ли шибер для дымохода:
Кирпичная кладка – последовательность
После обустройства фундамента необходимо строго следовать порядовке
Первоначальные этапы закладки фундамента и подготовки огнеупорного раствора должны быть проведены заранее. Техпроцесс порядовки:
- Нижний ряд выкладывают на рубероид, выставляя клинкер рубом. Площадь покрытия должна соответствовать размеру нижней подошвы за исключением толщины облицовочного материала.
- Далее следует установка поддувала. Дверца может быть разных размеров по длине, но желательно, чтобы ее высота не превышала высоту четвертого ряда строения. Все эти уровни выкладывают, образуя нишу внутри для скапливания золы.
- Следующая пятая линия шамота представляет собой плоскость перекрытия зольника и основание для установки колосниковой группы, с нее начинается топочное отделение. С помощью нее делают выступ вперед.
- После установки колосников следующие четыре уровня до 9 включительно возводят топку. Одна из стенок этого отделения (обычно передняя) представляет собой металлическую рамку с установленной в нее чугунной либо стеклянной дверцей. Это смотровое окно и вход для закладывания дров.
- Если конструкция предусматривает открытый вариант, топку продолжают возводить до двадцатого ряда и где-то около 16, 18 ряда монтируют основание зеркала.
- Далее переходят на вертикальную установку шамота и делают небольшой наклон с выдвижением внутрь строения. Это сужение продолжают делать до 21 уровня.
- Следующие две линии возвышения образуют так называемый каминный зуб, который выступает на 20 см вперед внутри топки, после этого две другие лини уходят на устройство полки.
- Затем начинают формировать дымосборник, задняя стенка которого идет ровно, а передняя сужается по типу трапеции до размеров прохода трубы. Это поступательное сужение проводят примерно на 9 следующих порядовках.
Последующая кладка представляет собой возведение кирпичного дымохода, каждый ряд которого имеет одинаковые размеры касательно внутреннего сечения для прохождения дыма. На стыке между дымосборником и трубой необходимо встроить дымовую заслонку, которая может быть выдвижного или поворотного типа с ручкой управления, выведенной наружу.
Разновидности печных конструкций
Печи делятся на следующие виды в соответствии с функциями:
- только отопительные
- только варочные
- комбинированные
- многофункциональные
Отопительные печи выполняют только функцию обогрева помещения.
Состоит такая конструкция из:
- топочной камеры
- зольника (отделение, в которое ссыпается пепел)
- дымохода.
- По форме такая печь может быть в основании широкой или иметь удлиненную форму. Для облицовки применяют декоративный камень, изразцы или декоративную штукатурку.
- Из необычных форм печей для обогрева можно выделить круглые печи, облицованные листами металла. Трехгранная печь поражает своей необычностью.
- Но для строительства таких печей необходимы знания и профессиональные навыки.
- Варочные печи — это плиты для приготовления пищи. Их часто увидишь в домах, которые уже снабжены центральным отоплением или в отдельно стоящих кухнях.
- Такие печи великолепно прогревают помещения небольшого размера, поэтому они неплохо прогреют маленький домик.
- Конструкция варочной печи тоже состоит из топочной камеры, зольника и дымохода.
- Только сверху укладывается плита из металла и при желании в конструкцию встраивается духовка и, по желанию, можно встроить водогрейный бак.
- Комбинированная печь имеет более сложное устройство потому, что сочетает в себе две опции: обогрев и приготовление еды.
Многофункциональные печи кроме основных функций могут содержать сушильную камеру (для сушки фруктов, грибов и ягод).
А также приспособления для просушивания дров, одежды, лежанку, водогрейный бак и др.
Порядовка английского камина
Конструкция камина в английском стиле имеет ряд отличительных черт. Данный вид каминов всегда выполняется с прямым дымоходом, тогда как иные разновидности часто сооружаются с дымоходом, вмонтированным в нишу стены. Другой отличительной чертой является конструкция топки камина. Если смотреть в разрезе горизонтальной плоскости, она имеет трапециевидную форму. Таким способом достигается преимущественно фронтальная направленность теплового излучения и повышается эффективность камина в плане отопления помещения, в котором он установлен.
Применение в конструкции камина наклонной задней стенки, так называемого каминного зуба, берет свое начало именно с классических английских каминов. Так как данные камины выполняются преимущественно открытыми, остро встает вопрос недопущения задымления комнаты, в которой они построены.
Наклонная задняя стенка топливника, за счет сужения топочного пространства кверху, позволяет значительно повысить скорость выхода дыма. Именно этот эффект и не позволяет газообразным продуктам горения поступать в помещение.
Английский камин всегда выполняется с прямым дымоходом
Кроме противодействия задымлению, каминный зуб способствует повышению эффективности теплоотдачи камина. Этот конструктивный элемент за счет наклона отражает по направлению помещения значительную часть тепловой энергии. В случае его отсутствия данное тепло будет просто выходить наружу.
Еще одной отличительной особенностью английского камина является отсутствие поддувала и колосниковой решетки. Вся зола и недогоревшие угли из него удаляются непосредственно через топочный проем. Поэтому конструкция камина предусматривает заложение защитной платформы ниже уровня топки, которая должна выдаваться с фронтальной стороны камина.
Общей рекомендацией при постройке всех каминов является использование при выкладывании внутреннего пространства топки огнеупорного (шамотного) кирпича. Его стоимость превышает стоимость керамического, однако она окупится за счет увеличения срока эксплуатации камина.
Поэтапное руководство по самостоятельной кладке камина

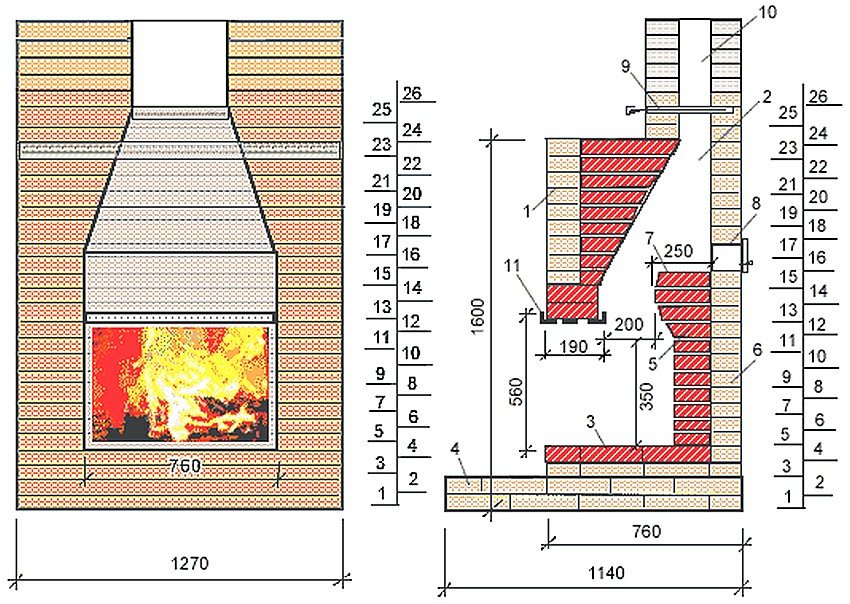

Схема камина из кирпича
Первый этап – выбор места для возведения камина. Прежде всего, запомните, что камин нельзя располагать в непосредственной близости с легковоспламеняющимися изделиями. Изучите потолок и крышу своего дома. Для установки камина нужно подобрать такое место, чтобы дымовая труба не проходила через балки и перерубы.
Второй этап – подготовка к устройству фундамента. Камин строится на индивидуальном фундаменте. Сначала подготавливается углубление для заливки бетона. Прибавьте к габаритам будущего камина по 100-150 мм на каждую сторону, и вы получите оптимальные размеры фундамента.
Глубина ямы подбирается индивидуально. Традиционно она составляет 300-500 мм. Конкретное значение определяется в соответствии с особенностями состава почвы. К примеру, если в грунте много песка, будет достаточно и 30-сантиметрового углубления. В противном случае придется покопать немного глубже. Сначала дно котлована засыпается небольшим слоем песка, который нужно обязательно утрамбовать. После засыпается слой щебня.
Угловой кирпичный камин
Третий этап – приготовление и заливка раствора. Для такого фундамента подойдет простой цементный раствор. Приготовьте его из части цемента, такого же объема воды и в 3 раза большего количества песка. Тщательно перемешайте компоненты до получения однородной массы и вылейте ее в подготовленную яму. Выровняйте раствор при помощи мастерка. Подождите, пока цемент застынет, уложите поверх заливки гидроизоляционный материал (обычно используется рубероид, укладывается в 2 слоя) и приступайте к кладке.
Четвертый этап – устройство опалубки. На этом этапе вам необходимо установить опалубку. Подготовьте деревянные доски, брусья, пластины и клинья. Клинья размещаются под деревянными брусками.
Пятый этап – выкладка опорных частей. Разметьте ряды по опалубке с учетом толщины будущих швов. Камин будет состоять из нечетного количества рядов кладки. Центральный кирпич принято называть замковым. Он устанавливается вертикально, в центральной точке.

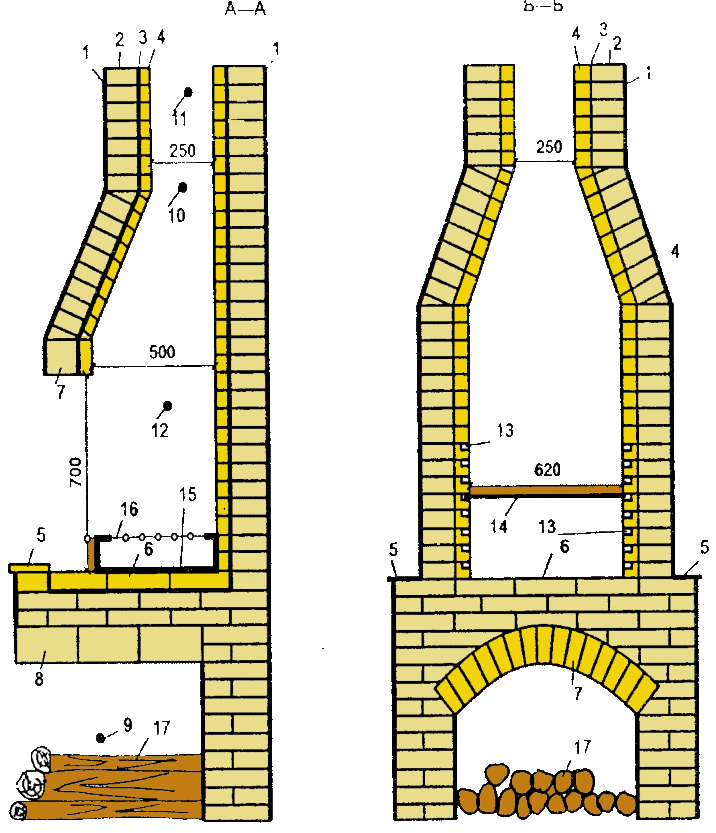

Схема устройства камина
Шестой этап – создание клинчатой перемычки. Этот элемент должен по обеим сторонам укладываться в направлении замкового кирпича. Укладка делается так, чтобы в центральной части перемычку можно было без затруднений расклинить с центровым кирпичом. Для проверки правильности швов используйте шнур. Закрепите его в местах стыка перемычки с боковыми перегородками.
Клинчатая перемычка. 1 — направление опорной плоскости: 2 — замковый кирпич
Боковые стенки должны иметь достаточную толщину и ширину, иначе они попросту не справятся с поступающими нагрузками. Там, где клинчатая перемычка сопрягается с боковыми перегородками, нужно сделать стяжки. Для их создания используются стальные полосы. Концы таких полос должны быть загнуты кверху.
Седьмой этап – устройство перемычек арочного и лучкового типа. Структура этих элементов имеет отличия от конструкции клинчатой перемычки. Поверхности рассматриваемых перемычек должны формировать дуги с определенным радиусом. В случае с перемычками лучкового типа их радиус должен превышать половину расстояния между боковыми стойками. Рассматриваемые перемычки равномерно выкладываются с обеих сторон
Уделите внимание швам — они должны быть клиновидными
Устройство перемычек и арок
Для проверки точности кирпичной кладки и устройства швов используйте шнур. Перемычку расклиньте замковым кирпичом.
Перемычкам необходимо дать настояться в опалубке. На выдержку будет требоваться разное время. Конкретный срок зависит от температуры окружающей среды и качества раствора. К примеру, летом на это может потребоваться 1-3 недели. Чем холоднее, тем больше понадобится времени.
Восьмой этап – выкладка топливника
На этом этапе особое внимание необходимо уделять задней стенке топливника. Если в стенке планируется устройство экранов, кладка выполняется по лекалу. Для изготовления лекала подойдет обрезная доска
Для изготовления лекала подойдет обрезная доска.
Угловой камин. Кладка топливника
Будьте предельно внимательны при кладке камина. Ориентируйтесь на имеющиеся чертежи. Ошибки при укладке даже единственного кирпича неизбежно приведут к нарушению кладки дальнейших рядов, и исправить дефекты получится далеко не во всех ситуациях. Поэтому лучше сразу делать все так, как того требует технология.
Заливка фундамента
Для заливки фундаментного основания под камин — печь понадобятся такие материалы и инструменты:

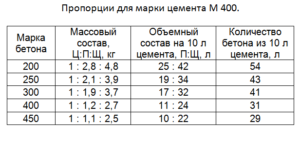

Пропорции для марки цемента м400
Первое что нужно сделать, это опалубку из обрезной доски. Она должна быть надежно установлена и иметь высоту 8–10 см. Армирующий прут укладывается с 19 сантиметровым шагом, после этого укладываются перпендикулярные ряды прутьев. Стыки прутьев необходимо прихватить сваркой.
Раствор необходимо заливать в два этапа. Первый предполагает слой бетона в 4 см, затем необходимо уложить обрешетку, после этого заливают последний слой, высота которого должна быть около 6 см.
Для того чтобы залитый фундамент в готовом виде не содержал пустот, раствор немного перепахивают свободным прутом.
После этого, фундамент необходимо оставить в покое. Срок его высыхания может варьироваться от 15 до 18 дней, в зависимости от условий нахождения.
Из чего состоит печь-каминзагородные дома. Если вы планируете делать это самостоятельно, важно знать, какие элементы включает в себя такая печь:
- Варочная плита. Как правило, располагается в помещении кухни.
- Топка находится со стороны гостиной. Предназначена для обогрева, снабжена чугунной дверцей с жаростойким стеклом.
- Дымосборник располагается над топочными окнами, встроен в топку.
- Расширенный дымоход объединяет оба топочных отверстия.
- Задвижки установлены на каждый канал, из которого выходит дым.
- Зольники оснащены выдвижным ящиком, предназначенным для скопления золы, и отделенными от топок колосниками.
- Дополнительные дверцы, позволяющие наблюдать за пламенем, изготовлены из чугуна и жаростойкого стекла.
Необходимо правильно разместить эти элементы, для чего заранее создается эскиз.
14
Схема, порядовка и чертеж камина из кирпича
Перед работой обязательно нужно обзавестись эскизами и чертежами. Можно позаимствовать готовые или нарисовать самому, указав размеры и особенности возводимой конструкции.
Если говорить о порядовке, необходимо определиться с типом и расположением камина:
- Угловой камин с круглой аркой
- Угловой камин с прямоугольной аркой
- Камин с подиумом около стены
- Классическая печь-камин

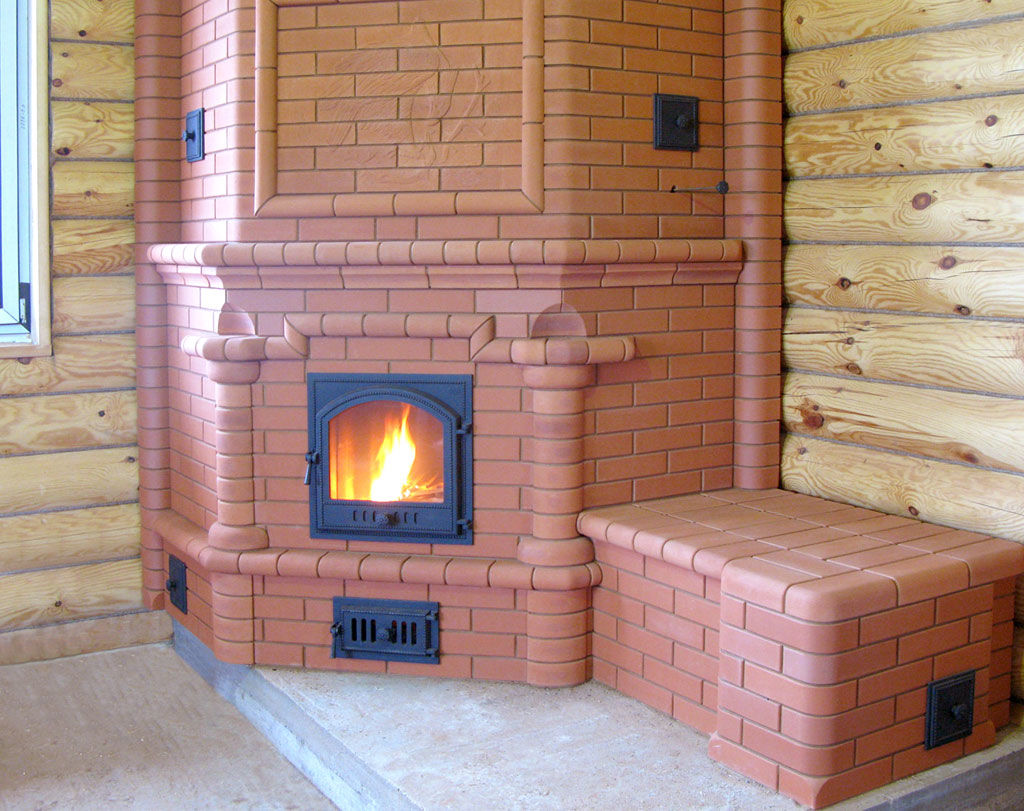

Печь-камин
Классический кирпичный камин своими руками должен служить не только элементом декора, но и источником тепла, быть удобным и безопасным в эксплуатации. Простейшая схема подобной модели имеет следующий вид:
- Основа камина – просторная топка, закрывающаяся дверцей из огнеупорного стекла
- Под ней обустраивают зольник для сбора и удаления продуктов горения
- Сверху обустраивается дымовой канал из материала, обладающего высокой теплоемкостью

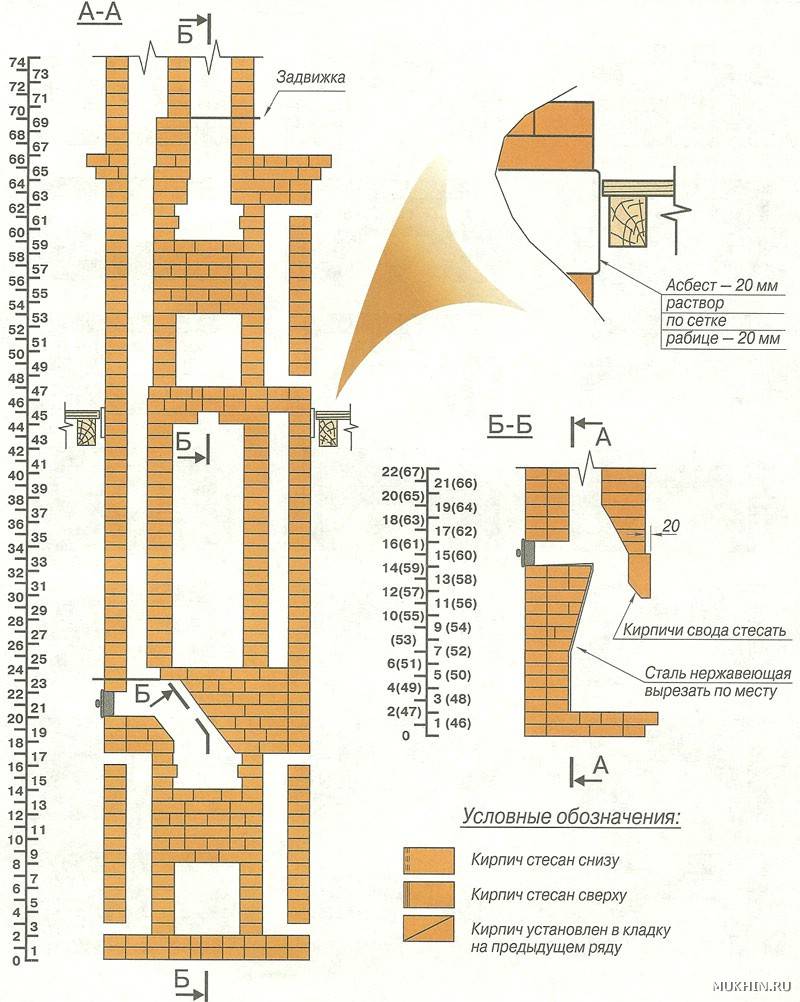

Порядовка камина-печи из кирпича выглядит следующим образом (с наглядными изображениями):
- Два первых ряда будут служить основанием и выкладываются полностью, начиная с третьего нужно предусмотреть проемы для поддувальных и прочистных дверок, дымовой канал
Дно топки начинают укладывать с шестого ряда, для него используют шамотный кирпич (желтый), тоже самое продолжается в рядах 7-9. После монтируется между зольником и топкой колосник
В рядах 10-12 продолжают тоже самое, но предусмотрев на лицевой стороне топочное отверстие. Перед укладкой 13 ряда нужно монтировать дверку, 14 ряд будет иметь вертикальный верхний свод
Ряд 15 должен выровнять свод, 16 – образовать каминную полку. Перекрытие топки делают на 17 ряду и полностью завершают на 18, оставив под дымовой канал небольшое отверстие
Заслонку подходящего размера монтируют в 19 или 20 ряду. Последующие 7 рядом будут составлять стенки дымохода и печи, а в ряду 27 кладется для поддержки печного перекрытия металлическая полоса
Ряды 28-30 выкладываются из красного кирпича и представляют собой печное перекрытие. Затем обустраивается колодец для дымовой трубы (высота определяется в каждом конкретном случае). При этом следует образовать перевязку швов, чтобы каждый последующий ряд перекрывал стыки предыдущего
Между вторым и третьим рядом колодца необходимо смонтировать вторую заслонку
Возможно вас так же заинтересует инструкция о том как сделать печь барбекю
Другие варианты порядовок
Пошаговое видео руководство по кладке:
https://youtube.com/watch?v=yGT2IeVQGU0
Порядовка углового камина с полукруглой аркой:
Порядовка камина аркой в виде прямоугольника:
Камины с подиумом:
Несколько советов
Выбирая расположение камина в любом конкретном помещении, нужно учесть наличие и путь сквозняков. Оптимальное решение – располагать конструкцию подальше от оконных проемов и дверей, также от мест пересечения воздушных потоков между ними.
Огнеупорный раствор применяют для кладки шамотного кирпича, кирпич керамический кладут на обычную песчано-глиняную смесь. Ее готовят по инструкции на упаковке. Приготовление раствора –процесс долгий. Необходимо использовать чистую и хорошо размягченную глину, выдержанную в воде до 2-3 дней.
Если неправильно приготовить клеящий раствор, в скором времени под действием высоких температур кирпичная кладка начнет разрушаться, трескаться. Необходима наружная отделка поверхностей или нет – каждый решает для себя. Многие предпочитают оставить все как есть, аккуратно обработав швы.
Видео инструкция
Подводим итог
Если подойти к работе со всей ответственностью и основательно подготовиться, выложить кирпичный камин своими руками сможет каждый. Но даже небольшие ошибки могут негативно сказаться на конченом результате. В итоге можно получить недолговечную конструкцию, не оправдывающую ожиданий.
Сомневаясь в своих силах, необходимо обратиться к специалисту. Оценив наглядно обстановку, он поможет с наиболее сложными этапами и даст несколько ценных советов.
Советы
Если вы хотите подобрать идеальную печку-камин, а также продлить ее срок службы, то вам стоит ознакомиться с несложными советами специалистов:
- Если вы решили самостоятельно собрать такой агрегат, то вам следует учесть, что на долговечность и практичность конструкций в первую очередь влияют правильно составленный проект и чертеж. Если вы не хотите рисковать, то лучше обратиться к специалистам, которые помогут вам произвести грамотное проектирование будущей печи.
- Не беритесь за самостоятельное изготовление печи-камина, если сомневаетесь в своих силах. Неправильно сложенная модель будет малоэффективной и даже опасной из-за риска отравления угарным газом. Переделать неверную конструкцию будет очень трудно или вовсе невозможно.
- Подбирая печь-камин непосредственно для обогрева, вам необходимо разузнать, на какую именно площадь она рассчитана. В продаже встречаются варианты, предназначенные для пространств в 60, 80, 100-180 м2.
- Специалисты настоятельно рекомендуют приобретать печи-камины, оснащенные термостойким стеклом, закрывающим очаг. Эта деталь сделает конструкцию более безопасной, особенно если сравнить ее с печкой, имеющей открытую топку.
- Подбирая печь-камин, следует брать в учет размер помещения, в котором вы собираетесь ее разместить. Конструкция не должна мешать проходу или визуально делать пространство еще меньше. По этой причине для маленьких комнат следует выбирать маленькие изделия, а для больших можно подобрать и что-то более внушительное.
- Перед покупкой печи-камина необходимо ознакомиться с технической документацией. Именно в ней вы сможете узнать все характеристики, которыми обладает агрегат.
Печь-камин не рекомендуется располагать на сквозняке
В помещении, где будет находиться этот объект, должна быть хорошая вентиляция, а также постоянный доступ кислорода. Подобные отопительные агрегаты можно устанавливать только в комнатах, площадь которых составляет не менее 20 кв м
Важной деталью является дымоход. Как правило, без него не обойтись при установке печи-камина
Если в вашем доме присутствует дымоход из листового металла, то предварительно его необходимо качественно изолировать. Не ищите слишком дешевых печек. Обращайтесь только к известным и крупным брендам.
