Технические возможности печей профессора Бутакова

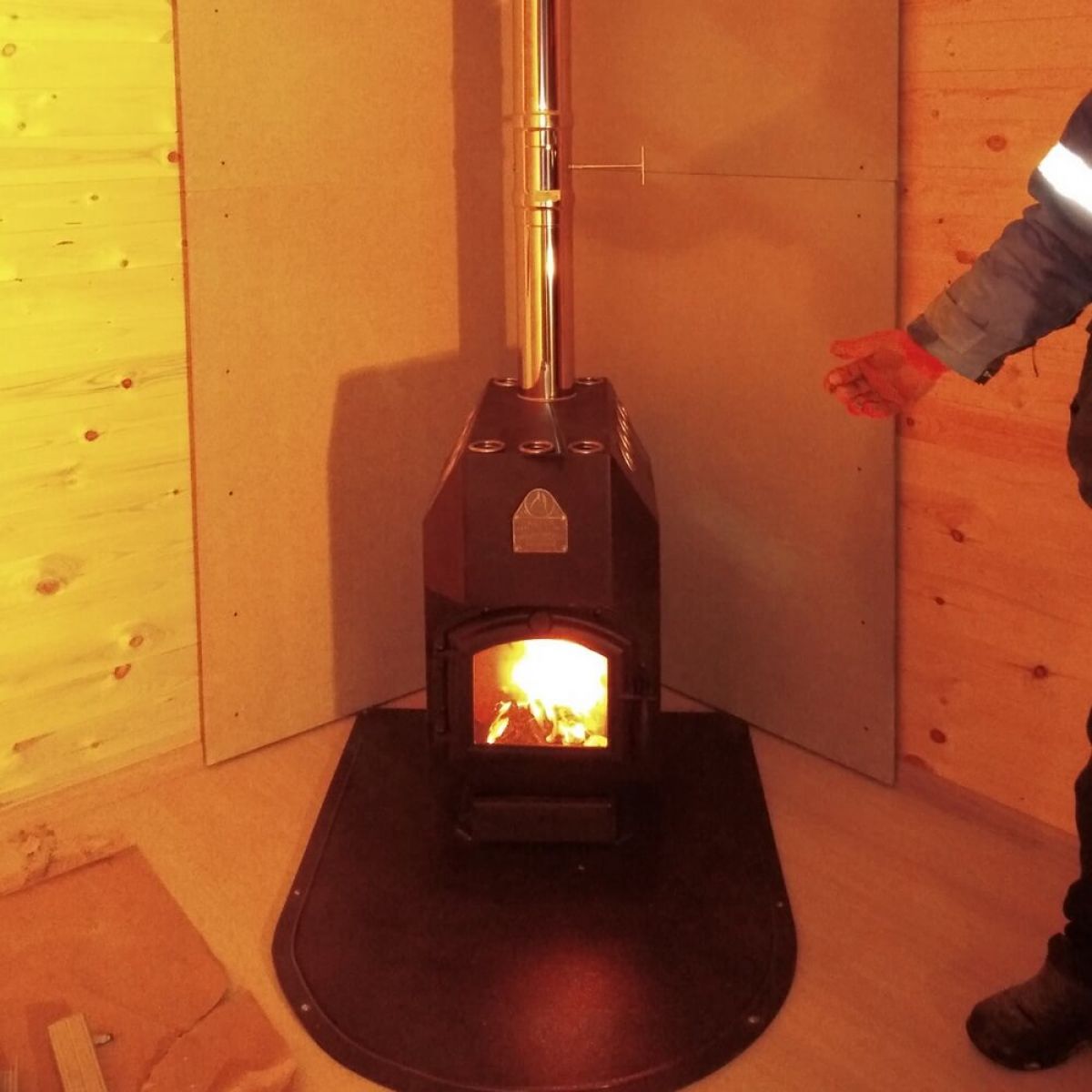

Монтаж печи

Для установки понадобится асбестовая плита или лист железа

Чтобы установить дымоход на печь инженера Бутакова, потребуется ознакомиться с инструкцией по ее монтажу, в которой подробно описываются все установочные операции. Там же приводится схема подсоединения труб к выходным коллекторам агрегата

При их монтаже особое внимание уделяется вопросу пожарной безопасности, что в первую очередь проявляется в выборе подходящего места

Котел Бутакова, как правило, устанавливается прямо на пол жилого или производственного помещения. Он размещается на ровной поверхности, закрытой листом железа поверх десятимиллиметрового асбестового настила. На его основании имеются крепежные отверстия, позволяющие при необходимости зафиксировать корпус на настиле пола.

При монтаже важно следить за тем, чтобы печная топка и корпус находились на удалении от стен и пола не менее чем на 380 мм. При невозможности обеспечить нужный зазор рекомендуется изолировать стенные поверхности на уровне 25 см выше верхней части котла. Для этого можно воспользоваться одним из следующих приемов:

Для этого можно воспользоваться одним из следующих приемов:

Для этого можно воспользоваться одним из следующих приемов:

• закрыть слоем армированной теплоизоляционной штукатурки толщиной 25 мм;
• разместить на защищаемых поверхностях 10 мм кусок асбеста со стальным листом поверху.

Также важно определиться с точным местом монтажа дымоходной трубы в зоне перекрытия на потолочной поверхности. После его разметки на выбранном участке делается квадратное отверстие, утепляемое базальтовой ватой по металлическим листам. К готовому дымоходу печь Бутакова согласно чертежам подсоединяется посредством особого тройника, обеспечивающего оседание в нем остатков сгорания дров (сажи) и конденсата

К готовому дымоходу печь Бутакова согласно чертежам подсоединяется посредством особого тройника, обеспечивающего оседание в нем остатков сгорания дров (сажи) и конденсата

К готовому дымоходу печь Бутакова согласно чертежам подсоединяется посредством особого тройника, обеспечивающего оседание в нем остатков сгорания дров (сажи) и конденсата

Особое внимание уделяется качеству трубных сочленений, для чего все стыки системы отвода газов уплотняются термостойким герметиком

Перед началом установки необходимо подготовить место, где будет стоять агрегат. Для выполнения поставленной задачи устанавливать дополнительный фундамент не обязательно. Печь можно поставить на кирпичную подставку.

Обратите внимание! Место для установки рекомендуется предварительно утеплить. Для этой цели используют листы из металла. Поверхность также должна быть ровной, без перепадов

Поверхность также должна быть ровной, без перепадов

Поверхность также должна быть ровной, без перепадов.

Стены, которые прилегают к устройству, нужно утеплить. Штукатурная смесь на металлической сетке отличный вариант для теплоизоляции.

Важно! Прибор нельзя устанавливать вплотную к стене. В данном случае рекомендуется выдержать расстояние не менее 40 см. Также трубные стыки надо обработать специальным герметиком

Также трубные стыки надо обработать специальным герметиком

Причём пространство возле агрегата не должно содержать горючих материалов

Также трубные стыки надо обработать специальным герметиком. Причём пространство возле агрегата не должно содержать горючих материалов.

Соблюдая вышеуказанные требования, возможно избежать возникновения пожара.

Характеристики

Существует несколько моделей печи «Инженер», в данном случае мы рассмотрим модель печи на дровах от компании Термофор. Ее цена составляет примерно 14250 руб. (без дымохода).

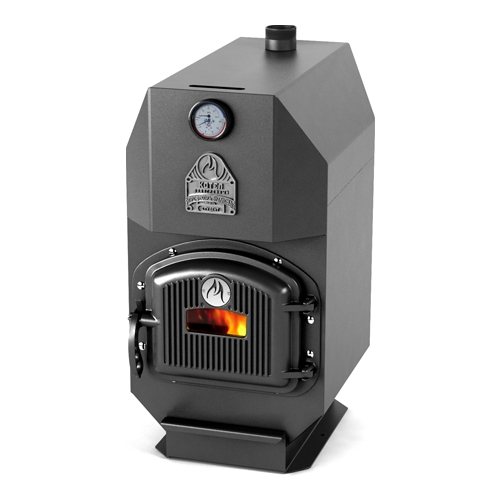

Так выглядит эта печь на фото:

Площадь отапливания, м³	250
Мощность, кВт	15
дымоход, Ø мм	120
выход дымоотвода	Сверху/сзади
Высота дымоотвода, м (минимальная)	5
Объем топки, л	120
Дверца	Со стеклом/без стекла
Габариты (глубина, ширина, высота), мм	765*440*895
Максимальная загрузка дров или угля, л	40
Максимальная длина поленьев, см	45
Материал котла	Металл/сталь
Материал топки	Металл/сталь
Масса агрегата, кг	113
Страна производитель	Россия

Инструкция по эксплуатации

Стоит учитывать, что печь для дачи «Студент» является газогенераторным оборудованием, предъявляющим особые требования к качеству используемого топлива.

1. Рекомендуется использовать дрова, влажность которых не превышает 25%, так как более сырое топливо не позволит перевести агрегат на режим газогенерации. Это способно спровоцировать снижение КПД с увеличенным расходом топлива.
2. Для угольных модификаций дрова используются по необходимости. Для этого понадобится полностью вытащить колосники. При использовании древесных либо торфяных брикетов значительно увеличивается промежуток между закладками. А также выделяется тепла на 28% больше чем от дров.

Внимание! Нужно учитывать, что конструкция дровяных модификаций не предусматривает использование угля

Принцип работы

Функционирование печи осуществляется одновременно путем пиролиза и конвекции:

1. Пиролизный процесс происходит непосредственно в топке. При этом топливо не горит, а просто тлеет. Если закрыть или приоткрыть отдушину дверцы, можно регулировать подачу свежего воздуха внутрь. Во время этого процесса выделяется большое количество газа, направляющегося во вторую камеру, где при смешивании с кислородом сжигается в полном объеме. При этом в помещении воздух остается всегда свежим.
2. Конвекционный процесс происходит в специальных трубах, установленных в конструкцию. Через каналы, монтируемые в топке с выступающими концами на выводе, горячий воздух направляется прямо в помещение. Обогрев при этом осуществляется естественным путем. Забор холодного же воздуха производится в нижних отверстиях труб. Он проходит через всю конструкцию и направляется вверх уже в горячем виде. Однако это приводит к резким перепадам температуры в дымоходе, потому возможно образование конденсата, что является существенным минусом подобной конструкции. Но проблему получится решить, если установить патрубок. Через него конденсат не будет выделяться наружу, а осядет прямо в топке, в которой под воздействием жары просто испарится.

Примерно по такой же схеме работают буржуйки и многие пиролизные агрегаты, но некоторые отличия все же имеются. Среди них отмечают следующее:

Трубы в печи устанавливаются не произвольно, а под углом

Важно выставить точный угол при самостоятельном обустройстве конструкции.
Дверцы не просто навешаны на петли, в них скрывается конвекционная камера, которая способствует более быстрому и равномерному нагреву помещения.
Печь, в отличие от некоторых пиролизных моделей, довольно удобна в обслуживании. Зольник легко вынимается и быстро чистится. Среди подобных конструкций именно агрегат Бутакова считается самым эффективным, простым, обладающим высокой отдачей тепла.

Среди подобных конструкций именно агрегат Бутакова считается самым эффективным, простым, обладающим высокой отдачей тепла.

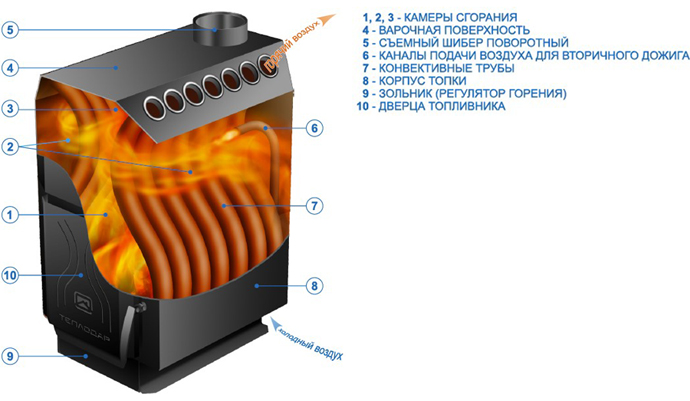

Конструкция

Конструкция печки Бутакова предусматривает наличие нескольких основных элементов.

1. Корпус печи. Это цельносварной элемент, изготовленный из высококачественной стали.
2. Трубы системы конвекции. Воздуховоды позволяют распределить тепло, получаемое от печки, по всем отапливаемым помещениям. Они размещаются посередине конструкции, а вверху идет их перекрещивание. Торцевые элементы воздуховодов открытые.
3. Камера для топлива. Она разделена на две зоны. Одна отвечает за газификацию топлива, а вторая — за дожигание. Печка основана на эффекте пиролиза, что обеспечивает более эффективное и длительное горение твердого топлива.
4. Зольник. Он необходим для сбора продуктов сгорания твердого топлива. Причем конструкция позволяет извлекать его самостоятельно, даже если в этот момент печка продолжает работать.
5. Колосник. Эта заслонка разделяет зону камеры для топлива и зольник.
6. Дымоходные системы. Печка инженера Бутакова предусматривает применение вертикальных патрубков для отвода дыма. Это позволяет образующемуся конденсату стекать обратно в топку, испарятся. Такая особенность существенно влияет на эксплуатационные показатели печи, решают распространенную проблему негативного воздействия конденсата.

Как работает печь

Собрать печь Бутакова своими руками не сложно, поскольку к оборудованию прилагается подробная инструкция с четким указанием последовательностей ваших действий. Но если вы приобретаете систему отопления в специализированном магазине, есть смысл обратиться к их специалистам. Большинство фирм, занимающихся продажей печного оборудования, представляют услуги сборки, обслуживания и ремонта.

Но прежде чем приступить к сборке и вообще отдавать предпочтение печи Бутакова, стоит изучить принцип работы этого устройства.

• Работа печки Бутакова во многом напоминает принцип действия циклонной топки;
• Ничего сложного в процессе нет. Снизу в печь поступает холодный воздух, нагревается до определенной температуры и начинает двигаться вверх. Для этого предусмотрены конвекционные трубы;
• Через отверстия в трубах нагретый воздух оказывается внутри отапливаемых помещений;
• Все печки Бутакова — это твердотопливное оборудование. При этом топка не особо прихотлива к типу используемого горючего. Это позволяет применять уголь, дрова, отходы от производства бумаги или деревообработки;
• Конструкция Бутакова отличается тем, что топливо сгорает не до конца, а постепенно тлеет. Это стало возможным за счет ограниченной подачи воздуха внутрь камеры;
• Отзывы потребителей и наглядные опыты показывают, что одна закладка дров обеспечивает беспрерывную работу печи Бутакова в течение 12 часов. Модели Гимназист или Студент могут работать автономно 8 часов без «дозаправки».

Устройство и принцип работы

Основа производства тепловой энергии в данных агрегатах – это одновременное использование пиролизного и конвекционного способов:

1. При пиролизе, дрова тлеют в специальной топочной камере с низким содержанием кислорода. При этом практически полностью перекрывается доступ воздуха с помощью специальной отдушины. Углекислый газ, образовывающийся при тлении топлива, поднимается во вторую камеру, в которой и происходит его смешивание с воздухом и полное сжигание. При этом в помещение не проходит отработанный газ и запах горения, поэтому такая печь может устанавливаться в жилых комнатах и не требует использования отдельных помещений для котельной.
2. При конвекции, холодный воздух поступает в трубы, установленные под определенным углом в теле отопителя. Проходя по ним, он нагревается и горячий воздух, выходя из труб, равномерно обогревает помещение. При этом не требуется создания отдельной камеры и дополнительных затрат для обогрева.

Использование этих способов приводит к образованию конденсата. Для устранения возможности  обмерзания дымохода  предусмотрена установка специального патрубка, через который излишняя влага поступает в топочную камеру, где она испаряется, превращается в газ, сжигаемый во 2 камере.

Отличительная особенность от других конвекционных печей – расположение труб под определенным углом внутри корпуса печи, а не на стенах, как у буржуйки. Даже дверца может использоваться в качестве конвектора. Такая конструкция позволяет значительно увеличить КПД и сократить количество используемых дров.

Список источников

• pechnoy.guru
• vseproteplo.ru
• kotel-otoplenija.ru
• stroyka.ahuman.ru
• poparimsya.online
• otoplenie-guide.ru
• EtaPech.ru

Ремиссия: более мягкая диета

После того, как период обострения прошел, больных переводят на менее жесткую диету. Добавляются тушеные и запеченные в духовке блюда.

Такая диета включает повышенное содержание белка, нормальное количество жиров и сложных углеводов, но сильно ограничиваются “быстрые”, легкоусвояемые углеводы (сахар, мед, мучные изделия). Рекомендуются БАДы, содержащие метионин, витамины В1, В12, холин, лецитин и др. Рацион обогащается пищевыми волокнами, аскорбиновой кислотой, кальцием.

Химический состав:

• белки: 110-120 г, в т. ч. животные 45-50 г;
• жиры: 80-90 г, в т. ч. растительные 30 г;
• углеводы: 300-350 г,
• пищевые волокна (клетчатка): 25-30 г.

Энергетическая ценность 2080–2690 ккал.

Принципы диетического питание в стадии ремиссии должно соблюдаться как можно дольше, в идеале всю жизнь.

Особенности конструкции

Конструкция печи Бутакова, по принципу действия и внутренним элементам очень похожа на канадскую печь Булерьян. Именно эта зарубежная печь и стала образцом для создания отечественного образца. Основное отличие двух обогревательных моделей, это наличие колосника у печи Бутакова.

Конструкция “бутаковских” печей, включает в себя:

• зольник, для сбора отходов процесса горения,
• конвективные трубы,
• колосник,
• труда для отвода дыма,
• двухкамерный топливный отдел. К одной камере можно подключить газ, другая камера для твёрдого топлива,
• корпус состоит из сваренных листов высококачественного металла.

В некоторых моделях предусмотрено расположение варочной панели на верхней плоскости печи.

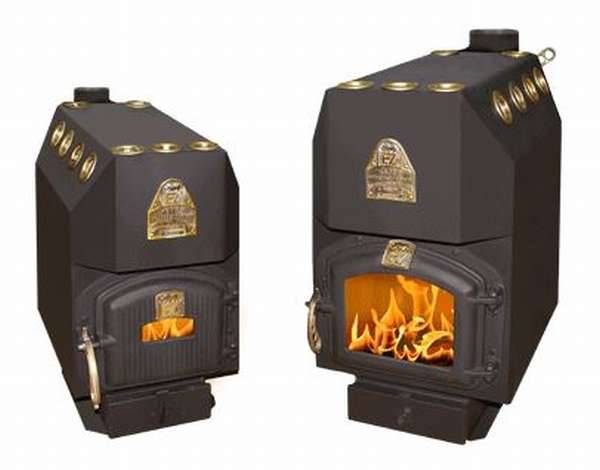

Модельный ряд

Весь модельный ряд печей Бутакова имеет красивый дизайн, который подойдет  практически к любому интерьеру.

Гимназист

Модель «Гимназист»

Отличительной особенностью этой модели является то, что она именно отопительно-варочная. В верхней части корпуса установлена специальная варочная плита (модификации «Гимназист-2»(с варочной плитой и общим весом 49 кг и мощностью 8 кВт) и «Гимназист-3»(с варочным кружком и общим весом 34 кг)), которая отсутствует у других моделей. Однако отсутствие варочных плит не говорит о том, что другие модели нельзя использовать для приготовления пищи и кипячения воды.

Выход дымохода находиться в верхней части корпуса, что позволяет сэкономить пространство в помещении. Однако у такой конструкции есть существенные недостатки: конденсат и сажа опускаются прямо в печь;

неудобно прочищать дымоход, т.к. каждый раз приходиться вынимать его из печи, что достаточно проблематично.

В модификации «Гимназист-1» реализована конструкция без варочной плиты.

Характеристики:

• Мощность — 5 кВт
• КПД — 85%
• Размер отапливаемого помещения — 50-100 м³
• Вес — 34 кг
• Размеры — 400х500х500 мм
• Толщина стенок — 2,5 мм
• Объем топки — 60 л
• Диаметр дымоходной трубы — 115 мм
• Стоимость в зависимости от модификации — от 4800 до 6800 руб.

Модель «Студент».

Студент

Одна из самых распространенных моделей, идеально подойдет для дач и небольших частных домов, а также для хорошо утепленных частных домов большего размера. Отопительная печь профессора Бутакова Студент обладает увеличенным диаметром труб, а также меньшей толщиной их стенок, что позволяет увеличить теплообмен, т.к. «живое» сечение для движения воздуха по трубам увеличивается в этом случае с 35% до 70%.

Выход дымохода находиться в задней части корпуса и крепится через тройник. Такое конструктивное решение позволяет осуществлять чистку дымохода, не отсоединяя его от печи. Для начала очистки необходимо только отсоединить съемное дно тройника. К тому же конденсат и сажа осыпаются в тройник, а не в саму печь, как у «Гимназиста». Тройник оснащен задвижкой, благодаря которой можно регулировать тягу. Дно тройника снабжено специальным штуцером для удаления конденсата.

Характеристики:

• Мощность — 9 кВт
• КПД — 85%
• Размер отапливаемого помещения — 150 м³
• Вес — 57 кг
• Размеры — 370х545х650 мм
• Объем топки — 74 л
• Диаметр дымоходной трубы — 120 мм

Существует 3 модификации этой модели:

• дровяная с металлической дверцей, цена — 11900 руб;
• угольная с металлической дверцей, цена — 12800 руб;
• с чугунной дверцей со встроенным стеклом, цена — 13900 руб.

Инженер

Модель «Инженер»

Является самой популярной моделью из всего модельного ряда, т.к. идеально подходит для частных домов и дач, а также для малых производственных помещений. Также, как у «Студента», конструкция «Инженера» состоит из увеличенных в диаметре конвективных труб с меньшей толщиной стенок, что также значительно увеличивает теплоотдачу печи.

Характеристики:

• Мощность — 15 кВт
• КПД — 85%
• Размер отапливаемого помещения — 250 м³
• Вес — 75 кг
• Размеры — 440х645х800 мм
• Объем топки — 120 л
• Диаметр дымоходной трубы — 120 мм
• Стоимость — дровяная: 16000 руб; угольная: 16700 руб; со стеклянной дверцей: 17700 руб.

Доцент

Модель «Доцент»

Данная модель в основном используется для отопления складских и производственных помещений, а также крупных частных домов.

Характеристики:

• Мощность — 25 кВт
• КПД — 85%
• Размер отапливаемого помещения — 500 м³
• Вес — 143 кг
• Размеры — 570х800х1000 мм
• Объем топки — 250 л
• Диаметр дымоходной трубы — 150 мм
• Стоимость — от 28000 руб

Профессор

Модель «Профессор»

Самая мощная печь из всего модельного ряда.

Характеристики:

• Мощность — 40 кВт
• КПД — 85%
• Размер отапливаемого помещения — 1000 м³
• Вес — 57 кг
• Размеры — 670х1110х1250 мм
• Диаметр дымоходной трубы — 200 мм
• Стоимость в зависимости от модификации — от 32500 руб.

Принцип работы

Функционирование печи осуществляется одновременно путем пиролиза и конвекции:

1. Пиролизный процесс происходит непосредственно в топке. При этом топливо не горит, а просто тлеет. Если закрыть или приоткрыть отдушину дверцы, можно регулировать подачу свежего воздуха внутрь. Во время этого процесса выделяется большое количество газа, направляющегося во вторую камеру, где при смешивании с кислородом сжигается в полном объеме. При этом в помещении воздух остается всегда свежим.
2. Конвекционный процесс происходит в специальных трубах, установленных в конструкцию. Через каналы, монтируемые в топке с выступающими концами на выводе, горячий воздух направляется прямо в помещение. Обогрев при этом осуществляется естественным путем. Забор холодного же воздуха производится в нижних отверстиях труб. Он проходит через всю конструкцию и направляется вверх уже в горячем виде. Однако это приводит к резким перепадам температуры в дымоходе, потому возможно образование конденсата, что является существенным минусом подобной конструкции. Но проблему получится решить, если установить патрубок. Через него конденсат не будет выделяться наружу, а осядет прямо в топке, в которой под воздействием жары просто испарится.

Примерно по такой же схеме работают буржуйки и многие пиролизные агрегаты, но некоторые отличия все же имеются. Среди них отмечают следующее:

Трубы в печи устанавливаются не произвольно, а под углом

Важно выставить точный угол при самостоятельном обустройстве конструкции. Дверцы не просто навешаны на петли, в них скрывается конвекционная камера, которая способствует более быстрому и равномерному нагреву помещения

Печь, в отличие от некоторых пиролизных моделей, довольно удобна в обслуживании. Зольник легко вынимается и быстро чистится. Среди подобных конструкций именно агрегат Бутакова считается самым эффективным, простым, обладающим высокой отдачей тепла.

Среди подобных конструкций именно агрегат Бутакова считается самым эффективным, простым, обладающим высокой отдачей тепла.

Ассортимент

Самое интересное в печах Бутакова — это названия, которые он использовал при создании модельного ряда отопительного оборудования — Студент, Гимназист, Инженер, Профессор, Доцент и пр. С каждым из них мы познакомимся отдельно.

1. Гимназист. Параметры мощности — 6-7 кВт. Сейчас большим спросом не пользуется, приобретается в основном под заказ. Гимназист способен отапливать площадь до 20 квадратных метров, затрачивая при этом 20 литров топлива.
2. Студент. Мощность печки Студент — 9 кВт, а ее вес всего 70 килограмм. Модель Студент достаточно старая, но самая распространенная. Отапливаемая площадь не превышает 100 квадратных метров. При этом Студент имеет чугунный колосник и выдвижной удобный зольник. Студент позволяет отапливать дом и готовить пищу.
3. Инженер. Инженер весит 113 кг, но мощность составляет 15 кВт. Модель Инженер предназначена для отопления помещений до 250 квадратных метров. Максимальная загрузка топки — 40 литров. Печь Инженер отличается наличием стеклянного экрана на двери. Сама дверь бывает стальной и чугунной. Инженер пользуется внушительным спросом для частных домов.
4. Доцент. Внушительные 164 килограмм веса дают 25 кВт мощности. Топка этой модели печки вмещает 100 литров топлива. Но и отапливать Доцент способен внушительную площадь — 500 квадратных метров.
5. Профессор. Высокоэффективная печь Профессор весит 235 килограмм, но и выдает 40 кВт мощности. Модель Профессор справляется с отоплением помещений до 1200 квадратных метров. Чтобы обогреть такую площадь, Профессор потребует загрузить в топку 240 литров твердого топлива.
6. Академик. Самый мощный представитель серии печей Бутакова. При весе 300 килограмм, мощность оборудования составляет 55 кВт. В отличие от модели Профессор, Академик отапливает до 1000 квадратных метров, затрачивая 200 литров горючего.

Преимущества и недостатки

Схема устройства печи Бутакова

Что объединяет модели Студент, Профессор, Гимназист и прочие печки в исполнении Бутакова? Их преимущества и недостатки.

К сильным сторонам печей советского разработчика относят:

• Высокий уровень пожарной безопасности. В печах Студент и прочих моделях не происходит сгорание, а идет процесс тления. Потому открытый огонь отсутствует;
• Функциональность. При своих небольших габаритах, та же модель Студент имеет отопительную и варочную возможность. За счет высокого КПД мощности хватает на эффективное выполнение каждой функции;
• Экологичность. Топливо сгорает практически полностью, потому опасные для человека отходы отсутствуют;
• Длительный срок службы. При своей привлекательной стоимости, оборудование Бутакова гарантирует продолжительную эксплуатацию.

Но есть у печей Бутакова определенные недостатки.

1. Корпус печки активно нагревается, потому прикосновение к поверхности печи может привести к получениям ожогов. Нужно просто быть аккуратным при использовании печки.
2. Когда завершается процесс топки, камера остывает достаточно быстро. Из-за этого падает температура внутри помещений. Но поскольку печь способна работать в течение 8-12 часов, это сложно называть серьезным недостатком оборудования Бутакова.
3. При работе топки воздух внутри помещения сильно осушается. Чтобы избежать этого, нужна система увлажнения или эффективная вентиляция.

Идеальными во всех отношениях печки в исполнении Бутакова назвать нельзя. Но эти печи имеют свои неоспоримые преимущества, позволяют им на равных конкурировать с объективно более привлекательными для многих газовыми котлами.

Достоинства и недостатки

Печь Бутакова имеет следующие достоинства:

1. Экономичность: одного полного заклада хватает на тихое горение дров всю ночь – до 10-12 часов.
2. Образующийся после сгорания конденсат оседает на стенках вертикального патрубка, после чего он вновь отправляется на сгорание. Это позволяет избавиться от неприятного запаха.
3. За счет своеобразной конструкции нагрев происходит довольно быстро, разводка тепла равномерная.
4. Прочные и толстые стенки с хорошо обработанными швами не дадут огню прорваться в помещение.
5. Печь можно использовать в качестве плиты для разогрева пищи.
6. Наличие разнообразных моделей позволяет выбрать оптимально выгодный вариант.
7. Удалять золу достаточно просто.
8. Печь легко установить самостоятельно, а ее цена не сильно большая: до 30-35 тысяч рублей.
9. Стильный дизайн позволяет печи вписаться в любой интерьер.

К недостаткам относятся некоторые особенности конструкции приборов:

1. При прогорании топлива печь быстро остывает.
2. Необходимо тщательно проверить правильность установки дымохода, чтобы дым не проник в помещение. Стоит помнить и о том, что трубы придется регулярно чистить.
3. Внешние стенки сильно нагреваются, что может привести к пожару или ожогу прислонившегося человека.

Установка и подключение

Монтировать печку просто, но важно правильно расположить ее в помещении. Для этого следует выполнить простые рекомендации:

• при переноске и установке отопителя помните, что печь тяжелая;
• при выборе места не следует устанавливать печь в узком коридоре и других участках, где она будет мешать свободному проходу;
• не рекомендуется устанавливать ее в жилом помещении. Лучшим местом будет кухня или отдельная ниша в коридоре или прихожей;
• наименьшее расстояние до стены от самоделки не менее 1250 мм, минимальный зазор между потолком и верхней частью печи – 1200 мм;
• если приходится устанавливать печь у деревянной стены, расстояние до нее минимум 500 мм и она должна быть закрыта дополнительной защитой от деформаций от нагрева;
• если отопитель установлен в здании со стенами из огнеупорных материалов, зазор можно уменьшить до 350 мм;
• для установки печи рекомендовано изготовление бетонного фундамента, если она ставится на огнеопасный пол. Дополнительно его закрывают листом негорючего материала и зазор между полом и отсеком для сбора золы должен быть минимум 140 мм.

Если печь необходимо закрепить к фундаменту, то при изготовлении потребуется приварить на основании отрезки уголка с отверстиями и зафиксировать ее на саморезах или анкерами.

При подключении к дымоходу требуется выполнить основные инструкции:

если труба выводится сразу вертикально через перекрытия на крышу — минимальное расстояние от низа печи до верхнего отрезка дымохода 5000 мм; используя гофрированную трубу для вытяжки, ее необходимо закрепить на хомутах с растяжками в местах поворота; при прохождении трубой перекрытий и крыши, эти места важно надежно заизолировать от потерь тепла и прохода воды. Конденсат в таких котлах не образовывается

Его незначительный слой стекает в топку и испаряется

В качестве изоляторов можно использовать промышленные гильзы или плотно обмотать вытяжку минватой или заполнив полость пеноизолом.

Его незначительный слой стекает в топку и испаряется. В качестве изоляторов можно использовать промышленные гильзы или плотно обмотать вытяжку минватой или заполнив полость пеноизолом.

После того, как сделана и установлена печь профессора Бутакова своими руками требуется выполнить ее пробный розжиг. Убедившись в достаточной тяге, закладываем в топку дрова. Их укладываем плотно, но не закрываем верхнюю полость полностью. Шибер открыт, разжигаем печь.

Убедившись, что пламя набрало силу, можно прикрыть шиберную заслонку. При этом начинается постепенное тление дров и выделение тепла через трубы конвекции. Сначала из труб может выходить дым, не стоит этого пугаться. Это выгорает масло из полости трубы.

Для более наглядного пособия, как сделать печь Бутакова своими руками, схема и чертеж не могут дать полной информации. Помогут в этом видеоролики с инструкцией пошагового изготовления печи.

Работа непростая, потребущая затрат времени и средств на покупку материалов. Но сделав такую печь своими руками, вы получите не только опыт выполнения сложной работы, но и надежную и экономную печку для вашего помещения, которая прослужит долгое время.



Организация тепла для загородного дома и для дачи может стать непростым делом.

Раньше единственным выходом было нанять специального печника, чтобы он выложил добротную печь, сегодня же многие владельцы предпочитают покупать готовые железные варианты печей.

Они легко прогревают дом и не требуют специальных умений в монтаже и использовании. Много положительных отзывов можно прочитать о печах Бутакова – это одна из наиболее востребованных на российском рынке фирм.

Характеристики

Учитывая, что печь Бутакова «Студент» имеет различные модификации, их размеры и технические характеристики существенно отличаются. Общим в этих устройствах является наличие встроенных конвективных каналов, используемых для повышения теплоотдачи. В зависимости от разновидности, печи могут работать, как на нагрев воздуха, так и обеспечивать водяное отопление.

В данном мини-обзоре мы рассмотрим печи от .

Дровяная печь

Данное устройство отличается максимальной тепловой эффективностью и высоким КПД, в сравнении с угольными аналогами. Она обладает следующими особенностями:

1. Герметичность топочной камеры – дверца надежно закрывается, исключая образование щелей.
2. Улучшенный контроль воздухоподачи – уникальная конструкция шиберной заслонки позволяет устанавливать режимы газогенерации либо просто горения.
3. Качественные материалы – для изготовления корпуса использована толстостенная конструкционная сталь, чугун — для колосников и дверок.

Кроме того, устройство отличается сравнительно небольшими габаритами, которые составляют:

• 530*780*370 мм;
• диаметр дымоходной трубы 120 мм;
• вес всей печи 77 кг;
• объем топки 74 л;
• мощность достигает 9 кВт;
• КПД равняется 85%.

Печь «Студент» обладает удивительной способностью исключать загрязнение сажей рабочих поверхностей. Даже длительная эксплуатация не повлияет на чистоту стекла. Длительность горения позволяет делать закладки не чаще 1 раза в 6-7 часов. Устройство оснащено сменным колосником, позволяющим равномерно распределяться воздушным потокам в топливной камере. Это исключает образование нагара. Конструкция зольного ящика позволяет его вычищать, не прерывая процесс горения.

Угольная печь

При проектировании данных отопительных печей учитывалась интенсивность термонагрузки. Устройство отличается следующими характеристиками:

• масса – 77 кг;
• объем топки – 70 л;
• габариты – 530*370*780 мм;
• КПД – 85%;
• Мощность – 9 кВт.

Горение угля требует больше кислорода, чем дрова, но при этом выделяется значительно большее количество тепла. Благодаря 5-миллиметровой толщине стенок исключается деформация металла, способная спровоцировать быструю поломку печи. Герметичность и продуманность конструкции позволяет существенно снизить расход угля. Подобная печь профессора Бутакова «Студент», функционирующая на угле, является идеальным вариантом для систематического отопления.

Гидравлик

Благодаря уникальной конструкции теплообменника, водогрейная печь «Студент» длительного горения обладает довольно высокой теплоотдачей. Привычные змеевики в ней заменили конвективными каналами, частично утопленными в топку. Благодаря этим особенностям, жидкость интенсивно нагревается и поступает в отопительную систему. Этот крупногабаритный прибор имеет характеристики:

• масса — 90 кг;
• мощность — 16 кВт;
• топка – 70 л;
• габариты – 720*370*770 мм;
• КПД – 85%.

Помимо этого, конструкция предусматривает установку ТЭНов, что позволяет длительно поддерживать температуру теплоносителя.

Особенности устройства печи «Студент» Гидравлик

Внимание! Электрические обогреватели можно установить самостоятельно или приобрести совместно с котлом
