Комплектация шкафа и щита
Комплектация и правила эксплуатации шкафов ввода резервного питания типа АВР-РН, АВРПА, АВРР практически ничем не отличается друг от друга. Устройство представляет собой сварное изделие прямоугольной формы с двумя дверями.
Внутри вмонтированы две панели, на которых установлены силовые и управляющие устройства. При эксплуатации в сетях с током до 100 А применяются шкафы, изготовленные на базе пускателей ПМ 12 с серебряными контактами.
При силе тока свыше 100 А монтируются вакуумные контакторы. Все соединения входных и выходных цепей осуществляются инструментом, обеспечивающим стойкий контакт. В шкаф устанавливаются зажимы, рассчитанные на подсоединение многожильных медных и бронированных с наконечниками проводов.
Устанавливаемые пускатели должны быть рассчитаны на 300 тыс. срабатываний, а время отключения автоматов при коротком замыкания не превышает 0,05 сек. На всех приборах должны быть соответствующие обозначения, а дополнительно под ними устанавливаются бирки с пояснением.
Шкафы обычно имеют два кабельных ввода: для питающего и резервного провода, которые подключаются к штыревым колодкам. В силовую часть входят:
- силовая колодка ввода;
- выводные колодки, соединенные с соответствующими автоматами;
- два контактора ввода;
- два трансформатора напряжения.
Вам это будет интересно Особенности трехфазного тока
Питание световых индикаторов осуществляется напряжением 36 В. Установленные реле времени АВР обеспечивают трансформаторы бесперебойным снабжением электроэнергией. В систему управления оборудованием входят автоматические выключатели, сигнальные лампы и реле контроля фаз. Собранный шкаф может эксплуатироваться в условиях, исключающих атмосферные осадки и при температуре от — 45 °C до + 45 °C.
Сеть трехфазного типа
Рубильник должен монтироваться посредством задействования блоков питания, обладающих параметрами напряжения в 400 В. Трансформаторы, которые применяются, являются импульсными. Чтобы подключить, нужно обеспечение инвертирующего входа. Ток выхода идет через переходные конденсаторные элементы. Требуется применение двухмодульных разновидностей реверсивного рубильника.
Одномодульные модели характеризуются ограничением по предельному напряжению в 350 В. Отрицательное сопротивление равно 55 Ом. Наличие блокиратора обязательно. В жилых домах требуется обустройство электрощитов. Предпочтительна модификация КК22. В блоках управления ставят как тиристоры, а также допустимы варианты с динисторами.
Установка перекидного рубильника и подключение его к электросети: схемы монтажа и рекомендации
Опишем установку электрогенератора с мощностью от 2 кВт
Для организации резервной сети электропитания потребуется:
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы “Специалисту по модернизации систем энергогенерации”
Подключение домашнего генератора с помощью перекидного рубильника АВВ Другой пример важности управления осветительным прибором их двух точек когда при входе в спальную комнату установлен включатель света, а около прикроватной тумбочки выключатель. Спрашивайте, я на связи!
Однополюсный рубильник
Наиболее встречаемый вариант перекидного рубильника — это устройство, оснащенное одним модулем. Для таких модификаций применяют в большинстве своем проводники из меди
Важно принимать во внимание и то, что подобные устройства представляются наилучшим решением для обслуживания генераторов, для которых рабочий диапазон частоты не превышает 20 Гц. Вместе с тем не лишены эти рубильники и определенных минусов, на которые необходимо ориентироваться при выборе
Важным моментом является это, что в процессе использования подобных устройств предельной для них считается нагрузка 200 А. Поэтому от установки их в жилых домах, отличающихся большим потреблением электроэнергии, желательно отказаться. Говорят про другие особенности этих рубильников, следует выделить низкий показатель выходного напряжения. Чаще всего это значение в 200 В.
Двухходовая модификация
Выбирая подобные перекидные рубильники для генератора, следует иметь в виду, что они могут применяться исключительно для однофазной цепи. В его конструкции предусмотрены проходные конденсаторы в количестве 2 единиц. Продаже можно найти не только модели двухмодульного, но и трехмодульного исполнения. Они могут работать в сочетании с блоками питания, имеющими рабочее напряжение 300 В. Схема подключения такого рубильника может предусматривать использование счетчика. Сама установка такого устройства осуществляется с применением перемычек, выполненных из меди. Работать такие рубильники могут лишь в сочетание с переключателями расширительного типа.
Важным моментом является и то, что для таких приборов подходят электрощиты любого исполнения. Используемый перекидной рубильник для генератора рассчитан на пороговое напряжение, показатель которого составляет 350 В. Что же касается параметра нагрузки, то он может иметь различные значения. Определяющим критерием здесь является производитель изделия. В среднем этот показатель имеет значение, достигающее отметки 30 А.
Варианты способов подключения
Так же как проходные выключатели не могут использоваться по отдельности, а подключаются только в паре, так перекидные выключатели используются только с двумя проходными. При этом перекрестных переключателей может быть использовано и до 10 штук, и они всегда будут находиться между проходными.
Вариантов схем, используемых для подключения, может быть много: монтаж осуществляют через распределительную коробку или мимо нее, подключают несколько групп освещения.
Усовершенствуют систему путем установки централизованного управления.
Монтаж через распределительную коробку
Это традиционный способ подключения, который имеет как недостатки, так и достоинства. К плюсам можно отнести возможность быстрого обнаружения поврежденных участков проводов в случае проблем в цепи.
Кроме того, этот способ предполагает традиционную прокладку проводов, что помогает при последующих ремонтных или монтажных работах определить, где проложены провода, и сохранить в целостности электросеть.
При монтаже электропроводки от распределительной коробки к проходным переключателям прокладываются трехжильные провода. От перекрестного переключателя к проходным ведут двухжильный провод.
Последовательность действий при подключении схемы, в которой провода проходят через разветвительную коробку, следующая:
- Двухжильный фазный провод от электрощита заводят в коробку. Нулевой проводник питающего кабеля сразу подсоединяют к нулевому проводнику светильника, а фазный подключают к общему проводнику первого проходного выключателя №1, к входной клемме 1 (см. рисунок выше).
- К выходным клеммам 3 и 4 подключают два остальных проводника трехжильного провода, которые в распаячной коробке будут подключены к двум проводникам перекидного выключателя №2.
- Устанавливают средний перекидной выключатель. Правильное подключение проводников перекрестного выключателя указано на схеме, нарисованной на самом устройстве.
Подсоединение второго проходного выключателя проводят тем же образом, что и первого, но общий проводник выводят через распределительную коробку на светильник.
Если соединение в распаечной коробке осуществлялось методом скрутки, все оголенные участки тщательно изолируют, чтобы не допустить короткого замыкания.
Делают это с применением изоленты или термоусадочной трубки, которая может служить маркировкой для проводников.
Рекомендуем также прочесть другой наш материал, где мы подробно рассказали о монтаже распаячной коробки. Подробнее – читайте далее.
Прямой способ подключения
Соединения являются слабым звеном любой электрической сети — именно здесь происходит окисление. Независимо от того, будут это боковые зажимы или пружинные быстрозажимные клеммники, они перегорают первыми, сам провод остается целым, так как его защищает от перегорания автомат.
Чтобы минимизировать количество соединений, осуществляют подключение без распределительной коробки.
Как происходит монтаж электрической системы без распаячной коробки:
- От электрощита протягивают кабель с двумя проводниками — фазным, нолем. Последний ведут напрямую к светильнику.
- Фазу подключают к входной клемме проходного переключателя. От двух выходных клемм ведут два фазных провода к перекрестному.
- От выходных контактов реверсивного переключателя прокладывают два фазных проводника и соединяют со вторым проходным.
- Общий проводник от второго проходного переключающего устройства ведут на лампу и замыкают электросеть.
Все провода во время электромонтажных работ необходимо обязательно промаркировать. Иначе в следующий раз, при проведении электроустановочных работ трудно будет идентифицировать их характер.
Скрыть распределительные коробки можно и другими способами. Например, с помощью монтажа коробки за натяжным потолком.
Такой вариант не назовешь беспроигрышным, так как в сложных случаях поломок обнаружение неисправности может не ограничиться одной коробкой, и тогда придется снимать потолки не в одном помещении.
Проверяют правильность подключения так: при каждом нажатии на клавишу любого выключателя, в том числе перекрестного, состояние освещение должно изменяться — свет выключаться и включаться. Проблемы могут возникнуть, если допущены ошибки при подключении — неправильно собрана схема, перепутаны контакты.
Устранить причину неправильной работы перекидного выключателя можно только тщательной проверкой подключения непосредственно на месте монтажа.
Использование перекидных устройств в разных сетях
Каждый перекидной рубильник того или иного типа может применяться лишь в электрической цепи с определенными параметрами.
В однофазном варианте устанавливаются, преимущественно, коммутаторы двухполюсного исполнения. Во время подключения к генераторной установке потребуется блок питания с установленным рабочим напряжением триста вольт. Устройства обладают отрицательным сопротивлением порядка 50 Ом.
Для создания качественного контакта, рекомендуется использовать медные перемычки. В самом начале установки следует выяснить наличие электрощита. Может использоваться серия КК220 или аналогичная модификация. В цепях с одной фазой не рекомендуется использование реверсных устройств по причине возможного несоответствия их рабочих показателей и сетевых параметров.
Для проложенных линий с двумя фазами наилучшим образом подходит расширительный вариант переключающих устройств. В этом случае рубильниками приобретаются универсальные качества и они свободно используются в однофазных сетях, без ограничений. Предельное значение напряжения для работы достигает 300 вольт. В виде элемента, соединяющего все имеющиеся части, используется блок питания номиналом 200 В.
Более всего популярны коммутаторы серии РР30. Они обладают собственными конструктивными особенностями и состоят из двух модулей, находящихся в общем комплекте. За счет этого выходное напряжение доходит до отметки 350 вольт. Наивысшее отрицательное сопротивление поднимается до 40 Ом. Контактные системы устанавливаются лишь в защищенных изделиях закрытого типа. Скачки электроэнергии держат на контроле проходные конденсаторы. Схема управляющей части или блока собирается на основе тиристоров.
Посредством реверсивных блоков обеспечивается поддержка требуемой частоты тока. При использовании двух различных моделей, в цепочку добавляется контроллер, позволяющий максимально нейтрализовать нелинейные искажения в сети и их негативное воздействие.
Аппаратура, используемая в сетях, где три фазы, отличается своими специфическими особенностями. Например, рабочее напряжение у блоков питания устанавливается порядка 400 вольт. В подобных сетях допускается использование трансформаторных устройств только импульсного типа.
Читать также: Самоделки своими руками из подручных материалов
При соединении всех компонентов используется специальный инвертирующий выход. Поступление выходного тока производится через специальные устройства, изготовленные на основе проходных конденсаторов. Большинство схем подключения работают на основе перекидных рубильников с двумя модулями.
Современный рынок предлагает модели и одномодульных устройств. Их главное отличие состоит в наименьшем пороговом напряжении, всего 350 вольт. Значение отрицательного сопротивления – в пределах 55 Ом. В конструкции подобных коммутаторов обязательно входят блокираторы. В некоторых моделях, электроника блоков создается не только на тиристорной, но и динисторной основе.
Преимущества и недостатки рубильников
Перекидные рубильники обладают несомненными преимуществами, к которым можно отнести следующие:
- Открытое или полузакрытое исполнение, позволяющее наглядно убедиться в исправности устройства. Поверхность токопроводящих ножей просматривается очень хорошо и установить возможную неисправность не составит труда.
- Простота конструкции, благодаря которой существенно облегчается подключение, ремонт и обслуживание.
- Основным преимуществом считается соотношение коммутируемой мощности и стоимости устройства. Фактически недорогой прибор способен выполнять переключение и коммутацию очень высоких токов, достигающих нескольких сотен ампер.
Тем не менее, идеальных устройств не бывает и работа рубильников тоже не исключение. Их основными минусами являются следующие:
- Достаточно высокая опасность для персонала. Открытая конструкция существенно увеличивает шансы попадания под напряжение в случае нарушения правил обращения с такими приборами.
- Время переключения рубильника перекидного типа не нормировано и зависит лишь от самого оператора и его реакции. Слишком медленный перевод ножей может вызвать высокотемпературную дугу, представляющую серьезную опасность для людей и оборудования.
Основные типы рубильников
В зависимости от основного теплового тока выделяют рубильники:
- 1000 А,
- 900 А,
- 800 А,
- 700 А,
- 600 А,
- 500 А,
- 400 А,
- 300 А,
- 200 А,
- 100 А.
Некоторые модели оснащены защитным кожухом, который позволяет им работать при номинальном токе, превышающем 1000 А.
В зависимости от количества полюсов рубильники разделяются на:
- однополюсные,
- двухполюсные,
- трехполюсные.
В соотношении с направлением и переключением тока:
- перекидного типа — самые простые и ранее выпускаемые устройства, они способны коммутировать большое количество электрических линий и в большинстве случаев предполагают наличие двух положений: включения и выключения;
- рубильники поворотного привода отличаются простотой установки и использования и являются самыми распространенными;
- рубильники разъединительного типа имеют защитный корпус, небольшой размер и короткую рукоятку.
В зависимости от наличия дугогасительной системы выделяют рубильники:
- с возможностью погашения такой системы, данные приборы способны самостоятельно отключить нагруженную сеть;
- с отсутствием такой функции, такие устройства отключают сеть только после того как нагрузка снимается.
В соотношении со степенью защиты рубильники разделяют на устройства:
- с открытым исполнением, которые располагаются в специальном ящике, а рычаг находится во внешней стороне;
- с закрытым исполнением.
В зависимости от климатического исполнения выделяют рубильники с наличием влагозащиты, термоустойчивые устройства и рубильники, предназначены для установки во внутренней части помещения.
В зависимости от того, как расположена плоскость присоединения зажимных устройств выделяют рубильники с параллельным и перпендикулярным расположением.
Исполнение и устройство
По степени защиты пакетный переключатель может быть представлен тремя типами изготовления:
- Открытый – для монтажа в непыльных помещениях, в местах, исключающих случайное прикосновение к токонесущим элементам прибора.
- Защищенный, в котором клеммы укрыты пластмассовым кожухом, препятствующим попаданию внутрь устройства посторонних предметов и не допускающим поражения персонала электрическим током.
- Герметический с пластмассовым кожухом и резиновыми уплотнениями, предохраняющими от попадания влаги.
Основу конструкции любого “пакетника” составляют одна или несколько неподвижных контактных групп и переключающий механизм. Каждая неподвижная секция (пакет) имеет клеммы для подключения электрических проводов. Переключающие контакты закреплены на подвижной втулке квадратного сечения, расположенной внутри устройства. Пакеты, чередуясь с изоляционными шайбами, стягиваются между собой соединительными шпильками. Передняя и задняя секции закрываются крышками: сзади – глухой, спереди – с отверстием для выходного вала подвижной группы, на который крепится рукоятка управления.
Обычный выключатель и проходной
Как видно из рисунка, проходной выключатель перекидывает рабочий контакт на один их выходных. Чтобы это было лучше видно, мы раскрасили жилы разными цветами. В этом случае прекрасно видно, что при некотором положении нейтраль и фаза закорачиваются. А это пожар, выбитые пробки, куча нервов и переживаний. Запомните простое правило: проходной выключатель никогда не ставят в одной цепи с обычным. Чтобы чего не вышло. Имеется, однако, и одна рабочая схема с применением перекидного выключателя, который мы рассмотрим чуть позже (можете заранее посмотреть второй вариант на рисунке номер 2).
Рисунок 2. Рабочая схема с применением перекидного выключателя
При решении вопроса о трёх точках управления иллюминацией в коридоре. Он перекидывает проводку крест-накрест, за счёт чего создаются любопытные возможности по организации бесконечного числа выключателей
Обратите внимание, что несмотря на все эти манипуляции с нейтралью и фазой, нет возможности создать короткое замыкание. То есть проходной выключатель можно применять в паре с обычным. Вот как это могло бы выглядеть в реальной жизни:
Вот как это могло бы выглядеть в реальной жизни:
- Свет погашен, как это видно из рисунка. Потому что обычный выключатель разорвал один из проводов.
- Выходя из спальни на кухню, мы включаем иллюминацию, замыкая контакт.
- Затем спокойно идём к холодильнику (или турнику – кому что).
- Дойдя до порога кухни, перекидываем проходной выключатель, который просто меняет полярность фазы и нейтрали на лампочке.
Сейчас найдётся много людей, который скажут, что так работать не будет, а мы ответим, что если бы питание было от постоянного тока, а это часто встречается на судах, в автомобилях и поездах, то все было бы в порядке. Стоит лишь поставить в нужном месте диод. Что касается обычной квартиры, то такое сочетание действительно смотрится не лучшим образом.

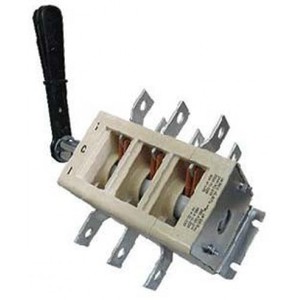

Рубильник для генератора
рубильник перекидного типа
Для подобных случаев демонстрируемый уровень пороговой частоты будет иметь достаточно высокий показатель. Используемые для таких ситуаций рубильники для генератора могут иметь различные размеры
Здесь особое внимание следует обратить на число используемых проходных конденсаторов
Еще до того как приступить к установке прибора для генератора, следует самым тщательным образом изучить систему заземления. Эффективная работа прибора возможна только при наличии специального заземляющего электрода. Присутствующая на нём маркировка в обязательном порядке должна содержать сведения о системе защиты. Обычно предлагаемые в магазинах электроды выполняются с маркировкой ИП30. На основании этого можно говорить о том, что такой расходный материал имеет достаточно надежную изоляцию. Отсюда можно сделать вывод, что такая система может проработать в течение большого количества рабочих циклов.
Схемы подключения
Стоит понимать, что процедура подключения может отличаться и зависит в первую очередь от типа электрических сетей.
Однофазная сеть
К однофазной сети возможно подключить только двухполюсные устройства. Также необходимо иметь блок питания с рабочим напряжением 300 В.
В подобных модификациях отрицательное сопротивление достигнет отметки 50 Ом. Иногда такие рубильники дополняют счетчики. А вот переключатели встречаются нечасто.
- Выбирая перемычки, обеспечивающие контакты, учтите, что покупать следует исключительно медные.
- Перед установкой приспособления в жилом доме следует убедиться в том, что там есть электрощиты серии КК220 либо другие. Из-за возможных несоответствий в рабочих характеристиках реверсные блоки не применяются для однофазных цепей.
Двухфазная сеть
В двухфазных цепях соединяющим элементом выступает блок питания на 200 В. Помните, что для этих устройств применяются только переключатели расширительного типа. Тогда рубильники можно будет использовать в однофазной сети вне зависимости от количества применяемых модулей. Предельное напряжение на уровне 300 В. Чаще всего выбирают изделия серии РР30.
В соответствии с особенностями конструкции, они комплектованы только двумя модулями, это значит, что выходное напряжение будет соответствовать значению 350 В.
- Блокираторы могут быть неодинаковыми. Перед эксплуатацией в жилых домах следует удостовериться в том, что там есть электрощиты. Это обязательное условие. Блоки управления традиционно составлены из тиристоров.
- Предел отрицательного сопротивления — 40 Ом. Системы контактов применимы только в моделях закрытого типа. Контроль колебаний электроэнергии обеспечивают проходные конденсаторы.
- Реверсивный блок поддерживает необходимую частоту тока. Если будут использованы две разные модели, их обязательно необходимо сочетать с контроллером. Это позволит свести к минимуму негативное воздействие нелинейных искажений, время от времени проявляющихся в сети.
Трехфазная сеть
Блоки питания для трехфазных сетей должны обладать рабочим показателем напряжения 400 В. Стоит отметить, что здесь могут применяться
только импульсные трансформаторы.
- Сама процедура подключения выполняется посредством инвертирующего выхода. Выходной ток подается через специальные устройства, роль которых выполнят проходные конденсаторы. Есть смысл в применении двухмодульных рубильников.
- На рынках предлагаются и одномодульные модификации. Их главная особенность в том, что минимальный предел порогового напряжения находится на уровне 350 В, отрицательное сопротивление — 55 Ом. В конструкции рубильника обязательно должен присутствовать блокиратор.
- В жилых домах должны быть специальные электрощиты серии КК22. В таких конструкциях блоки управления могут составляться не только из тиристоров, но и динисторов.

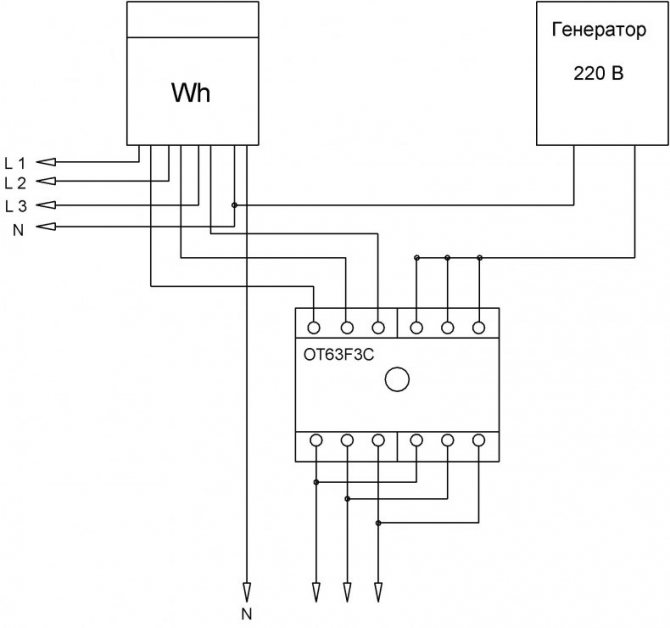

Схема подключения
Перекидные рубильники бывают разных типов: однополюсные, двухполюсные, трехполюсные и четырехполюсные. Первые два варианта исполнения применяются в однофазной сети, остальные два — в трехфазной.
Данные устройства подключаются к генератору исходя из типа электросети, в которую будет подключаться рубильник. Для однофазной сети используется двухполюсный аппарат, который осуществляет переключение одновременно нуля и фазы электропроводки, исключая объединение выходного напряжения генератора и напряжения, которое подается от электросети. Однополюсный перекидной рубильник может использоваться только для переключения питания между двумя фазами одной электрической сети, где нулевой проводник общий и нет необходимости его коммутировать коммутационными аппаратами.
Если генератор и питающая дом сеть трехфазная, то в данном случае используется четырехполюсный рубильник, осуществляющий переключение трех фаз и нуля между основной сетью и резервной сетью от генератора. Трехполюсные коммутационные аппараты используются в цепях, питающих трехфазную нагрузку без нулевого провода. Также трехполюсный аппарат может использоваться в однофазной сети – в данном случае будет задействовано только два полюса на входе и выходе коммутационного аппарата.

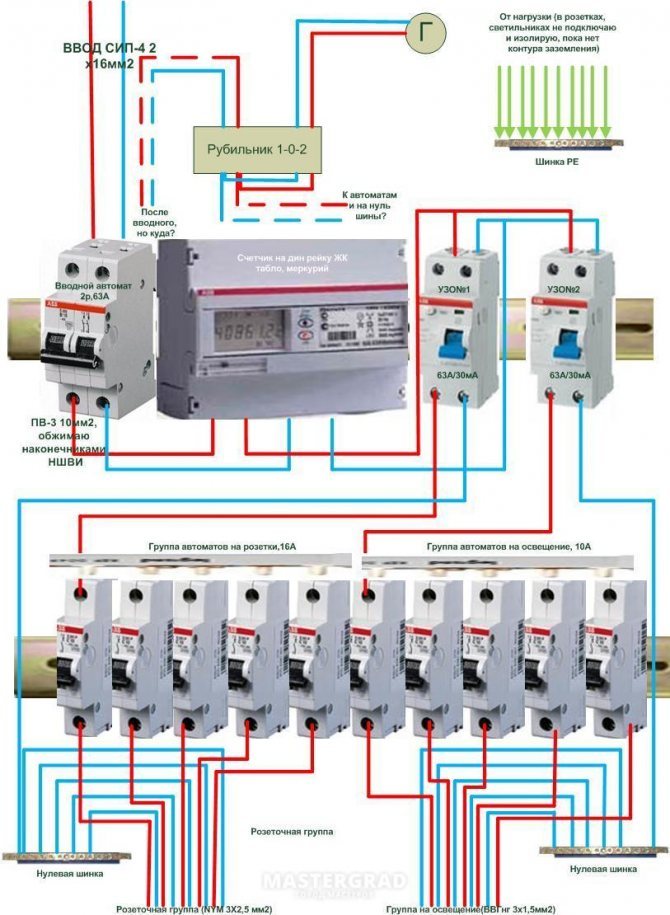

Установка перекидных рубильников осуществляется в распределительные щиты, тип которых зависит от конструктивного исполнения рубильника. Существуют устройства модульного типа, которые устанавливаются на стандартную DIN-рейку. В помещениях могут использоваться пластиковые щитки (боксы) либо металлические корпуса щитов, рассчитанные на требуемое количество модульных мест.

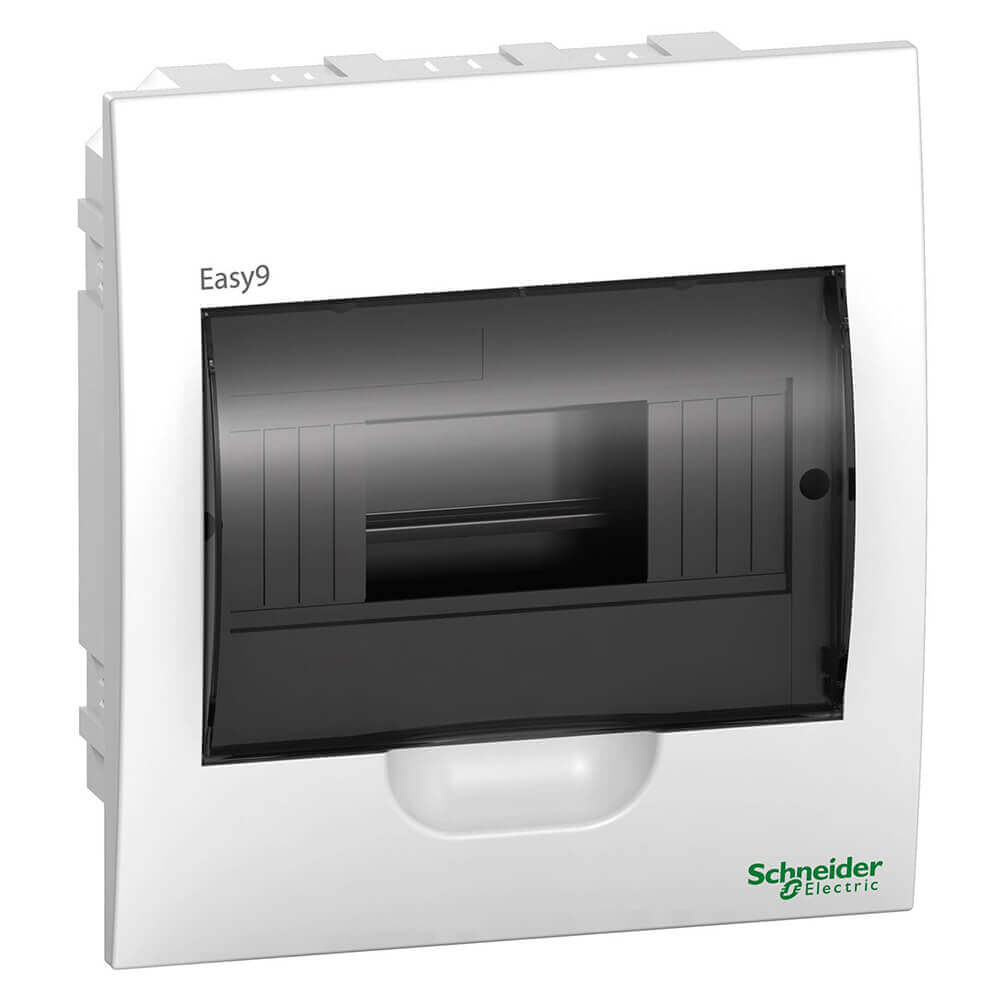

Вне помещений используются металлические щитки, имеющие достаточную для установки на улице степень защиты корпуса. Перекидные рубильники обычного исполнения монтируются в щитках, комплектуемых монтажной панелью.
На монтажной панели такого щитка может быть также монтирована стандартная DIN-рейка для установки необходимых модульных защитных аппаратов.
К одному входу перекидного рубильника подключается кабель, идущий от щита учета – это основная сеть. Ко второму входу подключается резервная сеть – кабель от генератора. Если рубильник имеет один выход, то кабель от распределительного щитка подключается к нему. Модульные варианты исполнения, как правило, имеют два входа и два выхода, поэтому два выхода соединяются между собой параллельно перемычками и подключаются к распределительному щитку. Ниже приведена схема однофазного подключения трехполюсного перекидного рубильника к генератору и электрической сети:
Для того, чтобы подключить перекидной рубильник от двух трехфазных источников питания, нужно воспользоваться следующей схемой:
При подключении необходимо соблюдать полярность, чтобы при переключении рубильника на выходе к домашнему щитку фаза и ноль не менялись местами. Ввод от электросети защищен автоматическим выключателем, который, как правило, устанавливается в щите учета, а ввод от генератора должен быть защищен автоматическим выключателем, который устанавливается в щиток вместе с перекидным рубильником.
Для промышленных предприятий устройства монтируются, только если входная мощность небольшая. А так в основном устанавливаются распределительные щиты – в них на каждый ввод устанавливается автоматический выключатель. В зависимости от схемы может быть реализована работа АВР либо ручное включение резерва соответствующим автоматом. Если при этом применяются перекидные рубильники, то, как правило, только для управления без нагрузки – нагрузка снимается автоматическими выключателями.
При наличии дугогасящего устройства в конструкции аппарата переключение нагрузки может перекидным рубильником, но в любом случае каждая из питающих линий должна быть дополнительно защищена автоматом либо предохранителями, так как перекидной рубильник не осуществляет защиты от аварийных режимов работы электрической сети (перегрузки и КЗ).
Схемы подключения
Перекидные рубильн ики, применяемые совместно с генераторами могут подключаться разными способами, в зависимости от типа конкретной электрической сети.
Однофазная сеть. К данной сети может подключаться лишь двухполюсный рубильн ик. Такие приборы функционируют только совместно с блоком питания с рабочим напряжением 300 вольт. Отрицательное сопротивление составляет 50 Ом. В некоторых случаях в схему добавляются электросчетчики. Для обеспечения нормального контакта следует выбирать медные перемычки. Двухполюсные рубильн ики должны устанавливаться в электрощит КК202 и других аналогичных модификаций.
Двухфазная сеть. Данная схема подключения генератора к сети дома используется вместе с приборами переходного типа с блоком питания на 200 В, который является соединяющим элементом. Эти рубильн ики в двухфазной сети применяются совместно с выключателями расширительного типа, что дает возможность их использования независимо от количества модулей. Предельное напряжение для подобных устройств находится на уровне 300 вольт, а токовая нагрузка составляет около 20 ампер. Наиболее часто преимущество отдается рубильн икам серии РР30. При наличии двух модулей они могут достигать выходного напряжения в 350 вольт. В схеме блоков управления присутствуют тиристоры. Используемые контактные системы эксплуатируются лишь в моделях закрытого типа. Для контроля над скачками электроэнергии применяются проходные конденсаторы. Необходимая частота тока поддерживается с помощью реверсивного блока.
Трехфазная сеть. Установка перекидного рубильн ика в этом случае выполняется совместно с блоками питания, у которых рабочий показатель напряжения составляет 400 вольт. В случае использования трансформатора, его конструкция должна быть импульсного типа. Для подключения устройства применяется инвертирующий вход. Подача входного тока осуществляется через специальное устройство, состоящее из проходных конденсаторов. В таких цепях используются рубильн ики с двумя модулями. Однако в некоторых случаях допускается эксплуатация одномодульных конструкций. Они отличаются минимальным пределом порогового напряжения, составляющего 350 вольт. Значение отрицательного сопротивления находится в пределах 55 Ом.
Данные устройства рекомендуется использовать совместно с блокиратором. В жилых домах должны устанавливаться специальные электрические щиты. Таким образом, перекидные рубильн ики, используемые совместно с генераторами, являются наиболее оптимальным вариантом именно для таких случаев. С помощью них осуществляется контроль над рабочими параметрами сети, предупреждаются опасные ситуации, обеспечивается защита приборов, подключенных к сети.
Плюсы и минусы использования рубильников
Электрорубильник – простейший прибор, для которого характерны преимущества и недостатки. К плюсам эксплуатации относятся:
- Наглядность. Устройство можно осмотреть визуально на предмет поломок. Положение ножей хорошо просматривается.
- Простой конструктив. Небольшое количество узлов упрощает обслуживание и починку аппарата.
- Высокий коммутационный ток. Переключатель коммутирует ток силой 500, 630 или 1000 Ампер.
- Низкая стоимость. Приобрести рубильник можно для установки в частном доме или квартире.
Несмотря на положительные характеристики автомат имеет несколько минусов:
Открытый тип конструкции
Все элементы находятся на виду, при неосторожном касании есть риски удара током. Ненормированная скорость переключения. Если ножи переводятся медленно, образуется дуга высокой температуры, которая выжигает внутренние узлы прибора
Возможность короткого замыкания при появлении высокотемпературной дуги. Возникновение бросков тока при переключении до выключения нагрузки
Если ножи переводятся медленно, образуется дуга высокой температуры, которая выжигает внутренние узлы прибора. Возможность короткого замыкания при появлении высокотемпературной дуги. Возникновение бросков тока при переключении до выключения нагрузки.
Простой способ организации автопереключения
Чтобы не переключать вручную рубильник каждый раз при отсутствии подачи электричества от основной линии электропитания домовладения, можно сделать довольно несложную схему, позволяющую после пуска бензогенератора на автомате перейти с внешней сети к автономной.
Для монтажа схемы автопереключения понадобятся два пусковых устройства (контактора), имеющих перекрёстное подключение. При их работе будут задействованы силовые, а также нормально замкнутые контакты. К этому набору, если нужно обеспечить генератору некоторый интервал времени на прогревание, стоит приобрести ещё и реле времени.
Когда создаётся напряжение в домашней электрической сети от внешней линии, катушка контактора основного ввода будет удерживать в замкнутом состоянии силовые контакты, а нормально замкнутые, наоборот, в разомкнутом.
При исчезновении напряжения в магистрали электропередач силовые контакты разомкнутся, а нормально замкнутые, соответственно, перейдут в замкнутое состояние, что позволит через промежуток времени, заданный временным реле, после запуска генератора подать напряжение на катушку контактора резервного входа. В результате произойдёт замыкание силовых контактов на резервном пускателе, а в домашнюю сеть пойдёт электрический ток от бензогенератора.
Вам это будет интересно Подключение бензогенератора с автозапуском к сети дома
При возобновлении централизованной подачи напряжения к сети частного дома сработает катушка основного пускателя, что приведёт к замыканию силовых контактов этого контактора и к автоматическому отключению питания от бензогенератора. Владельцу дома остаётся только не забыть остановить работу двигателя устройства для автономной генерации электроэнергии.
