Как перенести розетку в квартире своими руками

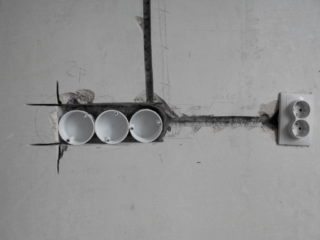

Установка и подключение тройной розетки в новом месте

Теперь нам нужно определиться с местом, где будет располагаться новая розетка. Нужно хорошо подумать перед тем, как начинать сверлить отверстия. И так, определяемся с местом розетки, и приступаем к проделыванию круглых отверстий специальной фрезой и перфоратором. Так, как в этой комнате нет электричества, необходимо воспользоваться удлинителем, чтобы подключить перфоратор к сети 220 Вольт. Сейчас мы полностью разберем вопрос, как перенести розетку.

ШАГ 1: сверлим отверстие под монтажную коробку. С местом уже определились, теперь нужно переходить к самому главному и ответственному этапу – сверление отверстий под монтажную коробку. В нашем случае, монтажная коробка состоит из трех секций, поэтому нужно просверлить три круглых отверстия в ряд, чтобы установить монтажную коробку. Мощный перфоратор и кольцевой резец (коронка) нам очень сильно в этом помогут. Просверлить все три отверстия нужно строго в одной линий, чтобы тройная розетка без труда поместилась.

ШАГ 2: монтажная коробка. Для того, чтобы перенести розетки, необходимо установить новую монтажную коробку. После того, как все три отверстия просверлены, переходим к установке коробки. Вставляем ее на свое место, и фиксируем ее дюбелями. Возможно она и так плотно зайдет в свое посадочное место, но для более уверенной фиксации используем дюбеля.

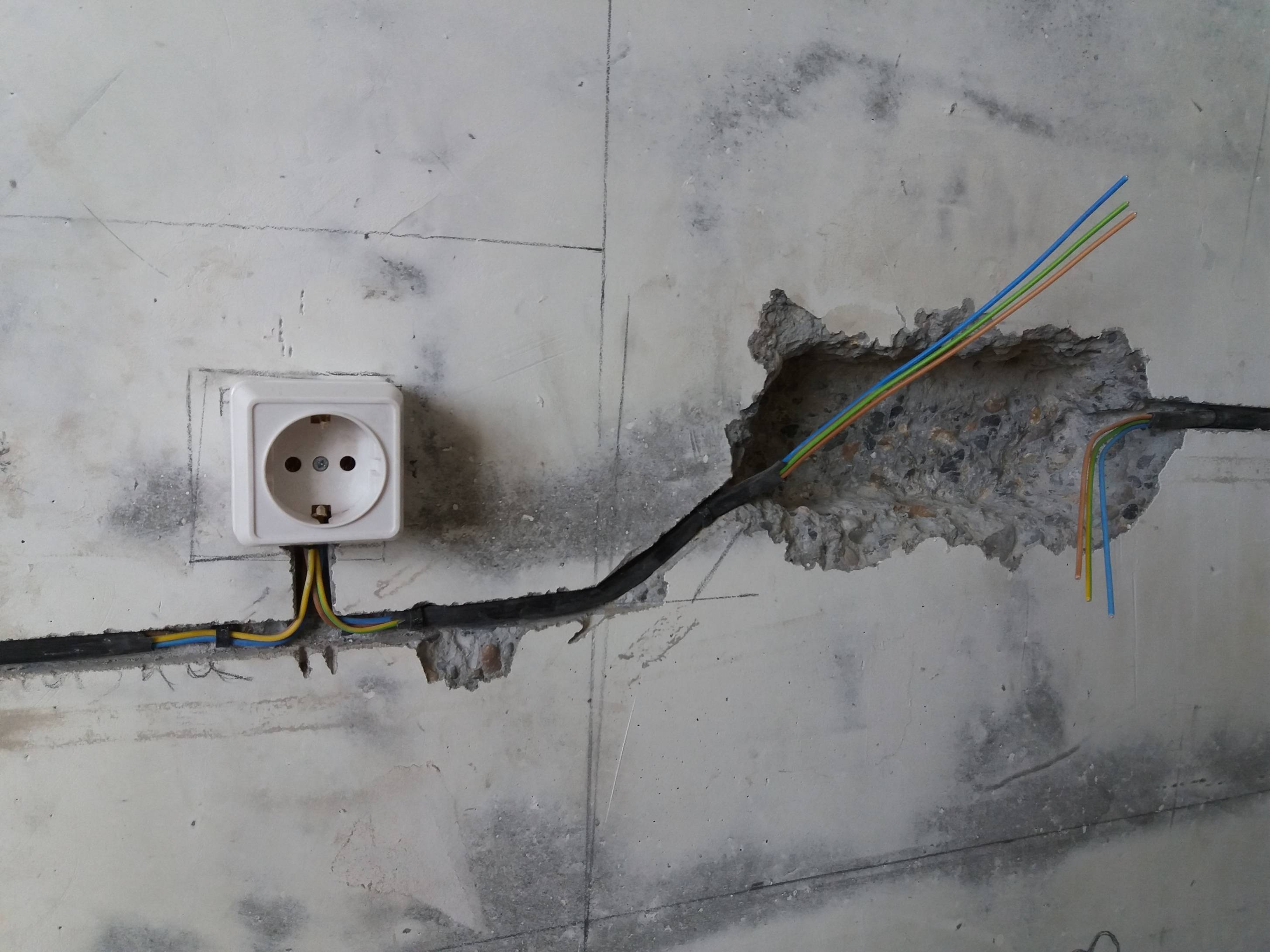

ШАГ 3: штробление под проводку. Теперь необходимо проштробить стену для укладывания нового кабеля для розетки. Была куплена специальная штробильная лопатка на перфоратор. С ее помощью мы аккуратно и быстро проделаем необходимую канавку для кабеля. От новой розетки проделываем углубление к месту, где новый кабель будет соединяться со старыми проводами.

ШАГ 4: подключение кабеля. Для того, чтобы правильно перенести розетку, необходимо использовать новый кабель. Укладываем кабель в канавку и начинаем подключать. Возле старой розетки была распределительная коробка. Именно там мы и будем подключать новый кабель. Берем трехпроводной кабель необходимой длины (берем с запасом 15-20 см), подключаем фазу, ноль и землю. Их легко можно найти специальной отверткой с индикатором. Она и покажет вам, что и где находится. Можно соединить все скрутками, но для большей надежности и защищенности мы использовали специальные соединительные муфты.

Теперь переходим к подключению к самой розетке. Здесь все намного проще. В нашей розетке находятся специальные токопроводящие пластины, которые равномерно распределяют напряжение по всем трем выходам. Подключаем ноль, фазу и землю к соответствующим контактам, зажимаем их винтиком, и все, на этом подключение завершено. Работать будет в любом случае.

ШАГ 5: шпатлевка. Теперь необходимо зашпатлевать все, что мы натворили. Зашпатлевываем старую розетку, проштробленную канавку под кабель, и вокруг монтажную коробку. Распределительную коробку не трогаем! Также необходимо выровнять поверхность стены, где находится монтажная коробка розетки. Ждем полного высыхания и переходим дальше.

ШАГ 6: установка основания розетки. Перенести розетку своими руками – легко, если вы этого захотите. На данном этапе пошаговой инструкции нам необходимо установить основание тройной розетки в монтажную коробку. Если вы все сделали правильно, то вам нужно будет всего лишь вставить основание, и зафиксировать все при помощи нескольких винтиков на корпусе. Если это не получается, тогда нужно смотреть, что мешает, и устранять проблему на месте.

ШАГ 7: рамка. Пришло время наводить красоту и доделывать финальные штрихи. Рамка без труда устанавливается на свое место и фиксируется небольшими винтиками к основанию розетки.

На этом наша пошаговая инструкция, как правильно перенести розетку, завершена. Для специалиста это не займет много времени. Как правило, уходит 30 – 40 минут от начала и до конца процесса. У новичка такая работа может занять до двух часов. Не бойтесь делать что-то своими руками. Мы стремимся к тому, чтобы научить вас делать все простые (и не очень) работы по дому своими руками. Оставайтесь с нами на связи, впереди много полезной информации.

Типичные ошибки

Многие новички при работе с электрическими элементами допускают немало ошибок. Вот список основных:

• Не обесточена проводка. Строго запрещено перемещать розетку под напряжением.
• Не обнаружено расположение старых проводов. Здесь человек портит большую площадь стеновой поверхности, что приводит к дополнительным расходам на её восстановление.
• Неаккуратное штробление стен в панельном доме. Повреждается арматура внутри плиты, и несущая стена приходит в негодность.
• Допущен контакт алюминиевых и медных проводов.

Бывают случаи, когда не уделяется внимание качеству контактов. Плохое соединение становится потенциальным «узким местом» для течения электрического тока

Розетка – обязательный элемент в любом помещении. Читайте наши статьи о том, как самостоятельно заменить, как расположить одну или несколько розеток на кухне, зачем нужна умная розетка, что такое заземление, как отремонтировать или подключить три розетки.

Шлейфование розеток

Об этом способе уместно говорить тогда, когда не предусматривается подключать электроприборы повышенной мощности (холодильники, электроплиты, микроволновые печи, стиральные машины). При этом создается перемычка от старой к новой точке. Иными словами, перенос делается общим шлейфом. Нужно помнить, что переносить можно не более 3-х точек. Если хотя бы одно гнездо повредится — выйдет из строя вся цепь. Шлейф — это не смещение розетки выше или ниже, а монтирование новой точки на максимально близком расстоянии от старой.

Безусловный плюс шлейфования — экономичность. Следует купить розетку и приготовить материалы:

• провод с нужным сечением;
• подрозетник из пластика;
• перфоратор;
• отвертку-индикатор;
• плоскогубцы;
• молоток;
• простую отвертку;
• приспособление, которым снимается оплетка.

Провод можно уложить закрытым способом (в штробе) либо открытым (внутри кабель-канала). Чтобы правильно выбрать подрозетник, нужно знать,из чего сделана стена (бетон, кирпич, гипсокартон). Для первого и второго выбираются обыкновенные, из пластика, для последнего — имеющие распорки в виде лапок.

Как подключить новую точку от щитка

Для осуществления этой операции сверлится ниша для подрозетника и выбирается штроба для прокладки проводника. Предоставляется возможность ведения линии непосредственно от щита распределения.

Далее действуют следующим образом:

• обесточивается сеть;
• предыдущее устройство удаляется, включая с провода;
• с кабельных проводников счищается изоляция;
• в нишу вкладываются провода из меди и соединяются;
• устанавливается подрозетник;
• устройство подсоединяется к проводникам и фиксируется в коробке;
• ниша закрывается, производится отделка поверхности.

Преимущества:

сечение проводов можно выбирать самостоятельно, поэтому возможно подключение приборов большой мощности. Такой узел очень надежен.

Минус:

существенные затраты на монтаж.

Прокладывая новый провод, необходимо оставлять на обоих его концах какой-то запас. Это обеспечит качество соединения. Подсоединение идет с использованием клемм с винтами или пружинами. ”Фаза” закрепляется на левый зажим, а “ноль” — на правый. “заземление” присоединяется к клемме с “усами”, находящейся поверх корпуса.

Особенности переноса в домах различной постройки

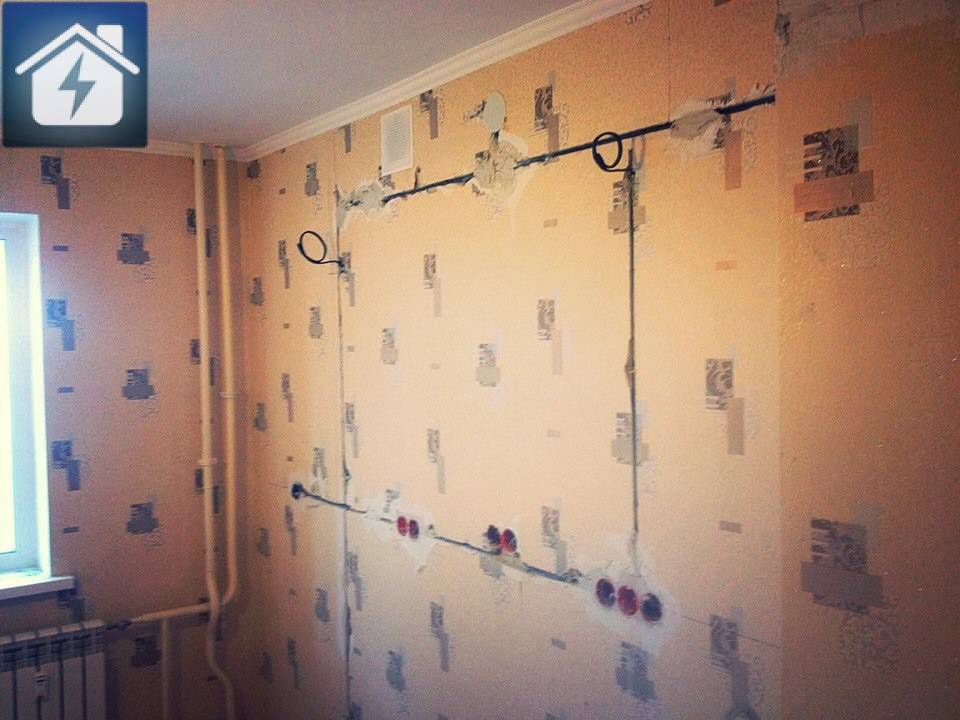

Штробы для электропроводки

Отличия в способах удлинения или укорачивания проводки, подводимой к розетке, проявляются в основном в материале ее стен. По этому признаку городские дома делятся на постройки панельного типа, представляющие собой модульные конструкции из типовых ж/б плит и кирпичные здания

С точки зрения переноса особую важность представляют стены, которые могут быть:

• Чисто бетонными поверхностями, оклеенными обоями, например.
• Отделанными под штукатурку или гипсокартонными плитами.
• С декоративным покрытием типа ДВП.

Для каждого из вариантов состояния стен подойдет свой способ прокладки кабельных жил. В случае бетонных и оштукатуренных поверхностей при необходимости удлинения электропроводки потребуется проделать в них штробы, в которые затем укладывается дополнительный отрезок кабеля.

Правильный подход к прокладке удлинительного шнура при наличии декоративной отделки предполагает проводку его под отделочным материалом. В новом месте просверливается отверстие по диаметру переносимой розетки. Действующими нормативами не запрещается наружная прокладка прямо по декоративному материалу, что делается иногда при желании оформить проводку в стиле «ретро».

Правила работы

Замена розетки или монтаж должны проводиться в строгом соответствии основным правилам. Следование им сделает работу максимально безопасной и качественной.

1. Главное правило — сразу отключить электричество.
2. Инструменты, используемые при работе, должны иметь изолированные ручки.
3. Нельзя допускать контакт оголенных проводов с телом.
4. Провода необходимо проверять индикаторной отверткой или мультиметром.
5. Если произошел удар током, нужно оперативно оказать пострадавшему первую помощь.

Если розетка вышла из строя, не обязательно сразу звать специалиста для ее замены. То же самое касается и ситуаций, когда возникает необходимость в установке новой. Произвести монтаж можно самостоятельно. Сделать это легко, прислушиваясь к правилам и соблюдая технику безопасности.

Заделка штроб в стене

Итак, чем заделать штробу в стене? Сначала штраба обязательно обрабатывается грунтовкой для лучшего сцепления будущей штукатурки. В противном случае штукатурка ляжет на строительную пыль внутри штрабы и не схватится с поверхностью. Затем поверхность штрабы увлажняется, чтобы такие материалы как пенобетон или кирпич не забрали из раствора очень много влаги. Иначе раствор усохнет прежде чем схватится и возникнут трещины. Лучше всего для заделки штробы использовать обычную гипсовую штукатурку. Её наносят движениями под углом 45 градусов к штробе- тогда она хорошо заполнит все поверхности и стенки штробы.

Технология создания шлейфа

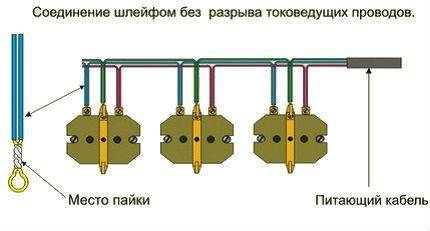

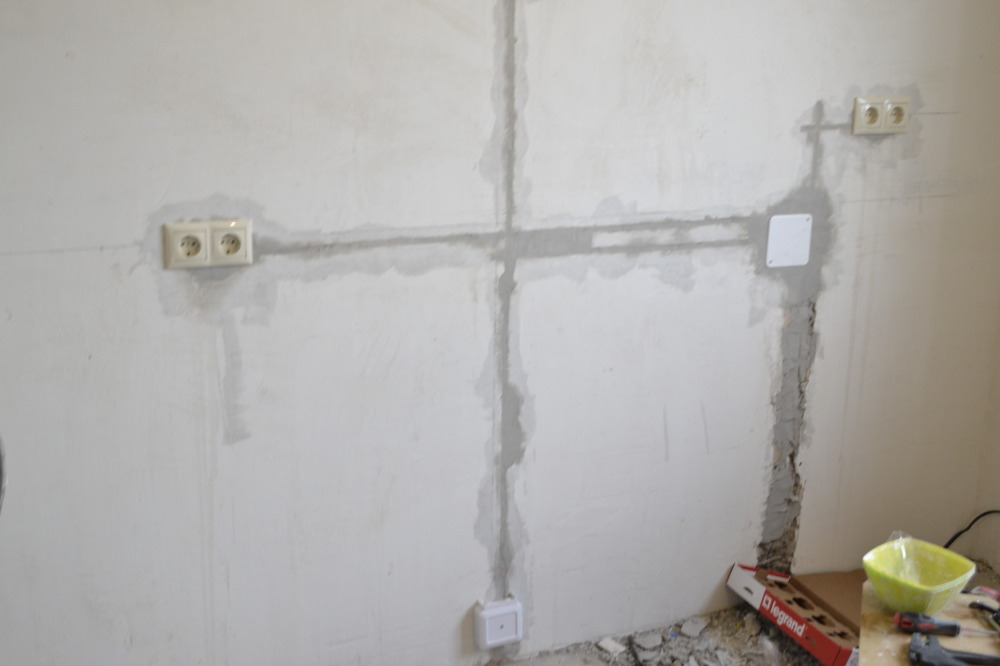

Шлейфовый способ является наиболее безопасным из всех вариантов. Он предполагает не просто перемещение старой розетки вверх или вниз, а создание новой «точки» в непосредственной близости от старой.

Главным преимуществом шлейфового способа является возможность подключить новую розетку, разместив ее на необходимом для работы участке стены, и при этом сохранить старую

Единственный недостаток такого соединения в том, что кабель от подрозетника к подрозетнику прокладывают горизонтально. Зная, что традиционно разветвление к тем же выключателям и розеткам прокладывают вертикальным маршрутом, по своей забывчивости можно ненароком повредить провод.

Кроме того, если в месте коммутации повредится одна из жил, то перестанут работать все идущие за ней элементы. А потому, чем меньше точек подключения будет включать система, тем надежнее она будет.

Выбор необходимых материалов

При использовании этого способа затраты материалов сводятся к минимуму.

Помимо приобретения самой новой розетки для проведения работ необходимо подготовить:

• провод соответствующего сечения;
• пластиковый подрозетник;
• перфоратор с коронкой D70 мм;
• индикаторную отвертку;
• плоскогубцы;
• молоток;
• плоскую отвертку;
• инструмент для снятия оплетки.

Сам провод вовсе не обязательно укладывать в штробе, а можно проложить открытым способом, используя для этого кабельный канал.

Чтобы осуществить перенос точки подключения на новое место и избежать при этом процедуры штробления стен, рекомендуется использовать накладную модель кабель-канала

Выбор модели подрозетника зависит от материала основы, в которую его предполагается заглублять. Для бетонных и кирпичных стен выбирают обычные пластиковые «стаканы», а для гипсокартонных оснований – модели, оборудованные распорными лапками.

Изготовление ниши и монтаж подрозетника

Перед тем как перенести скрытую розетку в другое место, надо подготовить место для установки подрозетника и сделать штробу для прокладки участка электросети. Наметив место размещения будущей точки подключения, с помощью коронки просверливают отверстие.

За неимением таковой можно воспользоваться перфоратором, оснащенным ударным сверлом, или болгаркой. В этом случае сначала по контуру разметки насверливают отверстия, а затем с помощью зубила скалывают отдельные фрагменты стенового материала.

Глубину ниши делают такой, чтобы пластмассовый корпус «стакана» был полностью в нее утоплен, и при этом оставался запас в 3-4 мм

В подготовленную нишу погружают «стакан». Через его заднюю стенку заводят идущий от распределительной коробки электрический кабель.

В бетонной стене подрозетник фиксируют с помощью гипсового раствора. После застывания смеси изделие зачищают от остатков гипса, а его внутренние стенки протирают лоскутами ткани. Для закрепления подрозетника в гипсокартонное или деревянное основание «стакан» погружают в проделанную нишу и фиксируют с помощью боковых распорных лапок

Подключение новой точки

Отмерив кабель необходимой длины для запитки новой точки, один его конец подводят к клеммникам старой розетки, а второй – к контактной части новой «точки». Нулевой, фазный и заземляющий провода подключаются параллельно непосредственно в контактах розетки.

Для предупреждения замыкания между проводниками каждая жила изолирована в пластиковую оплетку. При подключении кабеля ее необходимо снять. Облегчить задачу поможет применение кроссировочного ножа, который легко снимает изоляцию без повреждения жилы.

Работу по зачистке оплетки следует выполнять максимально аккуратно, поскольку если жила окажется поврежденной или бракованной, она непременно «проявит» себя уже в самом скором времени.

Нулевые и фазные проводниковые жилы разрешается присоединять непосредственно к контактам розетки, а защитный РЕ-проводник только через ответвление с помощью клеммника

Имея дело с РЕ-проводником, учитывайте, что согласно ПУЭ, важно сохранять его неразрывность. Ведь в случае обрыва заземляющего проводника на одной из розеток незаземленными окажутся все остальные устройства. Выполнив подключение нулевого, фазного и заземляющего проводников, остается только зафиксировать рабочую часть изделия в монтажной коробке и установить декоративную крышку

Выполнив подключение нулевого, фазного и заземляющего проводников, остается только зафиксировать рабочую часть изделия в монтажной коробке и установить декоративную крышку.

Использование кабель-канала

Перенос выключателя с укладкой проводки в штробы предусматривает последующий ремонт стенового покрытия. Если в квартире сделан новый ремонт и не хочется повреждать стены, то делается открытая проводка. Она необходима также на деревянных стенах, где штробы недопустимы. Для нее используются пластиковые кабель-каналы.

От распределительной коробки до гнезда выключателя на новом месте вертикально закрепляется на поверхности стены основание кабель-канала. Крепление обеспечивается дюбелями. Провода аккуратно укладываются в полость основания, а сверху устанавливается пластиковая крышка.

Техника безопасности при переносе розетки

Работы по переносу розеток не представляют особой трудности ни в организационном, ни в техническом плане.

Но имея дело с элементами электрической проводки важно обеспечить максимальный уровень безопасности. При выборе новой модели подлежащей переносу розетки ориентируются на то, для каких целей предназначено изделие, а также какой тип вилки будет задействован

При выборе новой модели подлежащей переносу розетки ориентируются на то, для каких целей предназначено изделие, а также какой тип вилки будет задействован

При самостоятельном подключении важно соблюдать четыре главных правила:

1. Подключение квартирной электророзетки допускается выполнять с применением силового кабеля ВВГнг сечением не менее 1,5 мм2.
2. Согласно НБП и ГОСТу укладку кабеля разрешается осуществлять только в вертикальном и горизонтальном направлениях. Горизонтально проложенные маршруты располагают, выдержав 200 мм от уровня потолка и 100 мм от балок и карнизов, а вертикальные – на удалении в 100 мм от дверных и оконных проемов, а также комнатных углов.
3. Устройства располагают на высоте от уровня пола в пределах 50-80 см. Не допускается размещать их ближе, чем на полметра от радиаторов, стальных трубопроводов и газовых плит.
4. Все соединения и ответвления электрокабеля должны выполняться через сконструированные для этих целей коробки, либо же в корпусах электромонтажных устройств, к числу которых относятся и розетки.

Перед переносом розетки на другое место необходимо определиться, где обустроена распределительная коробка, от которой запитывается «старая точка». Ключевое значение имеет и то, из какого металла выполнены жилы старой электропроводки.

Соблюдение этого условия позволит обезопасить как в процессе монтажа «точки», так и в дальнейшем при необходимости вбить тот же гвоздь с тем, чтобы случайно не попасть на проводку

Для упрощения монтажа перед началом работ опытные мастера рекомендуют составлять предварительную схему. Это позволит определить максимально рациональный вариант размещения точки подключения. На основании схемы легко будет определить участок, в пределах которого не проложена скрытая проводка.

Зная схему расположения и основные эксплуатационные параметры внутриквартирной электропроводки, монтажные работы можно будет выполнить с минимальными финансовыми и трудовыми затратами.

Галерея изображений

Фото из

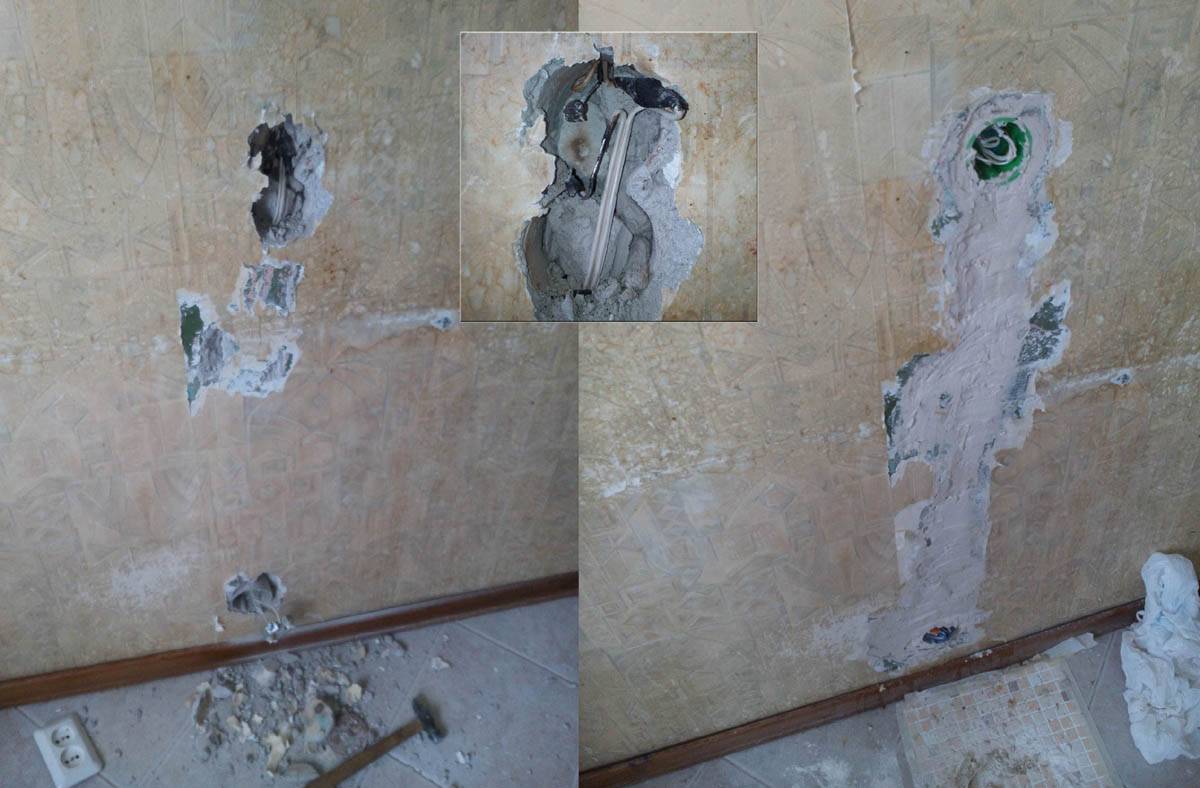

Использование гнезда бывшей розетки

Устройство распаечной коробки

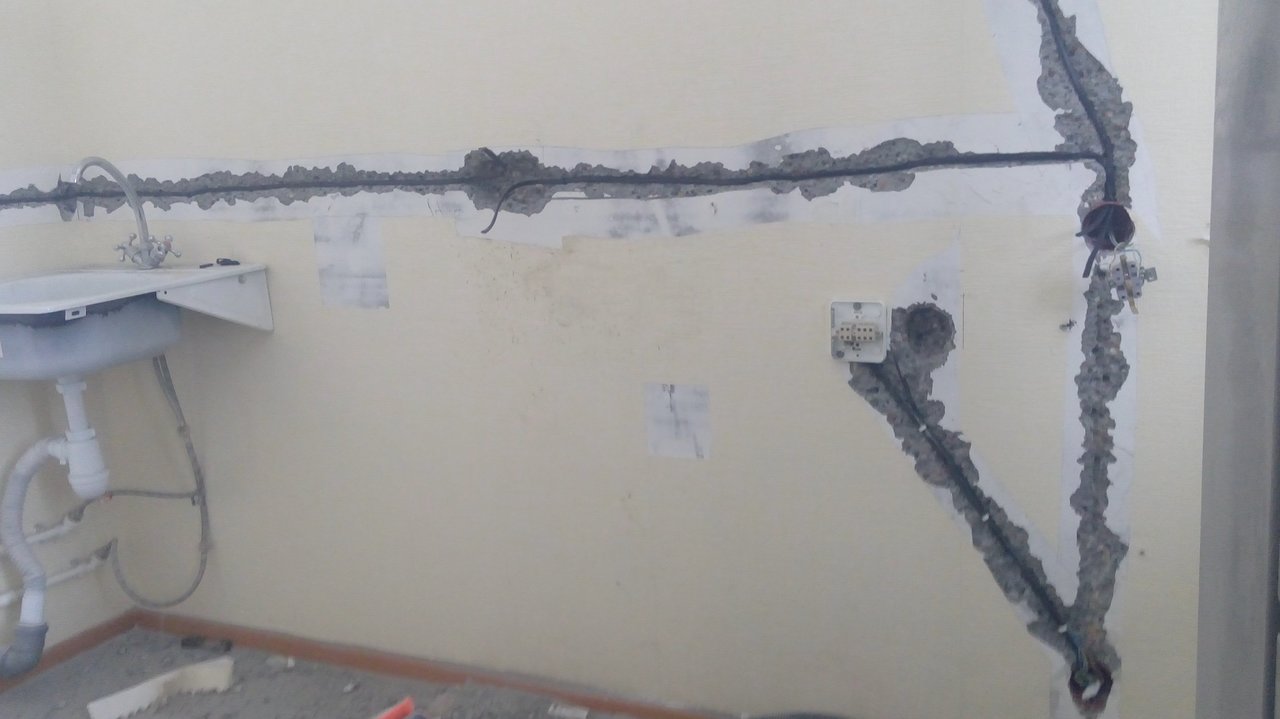

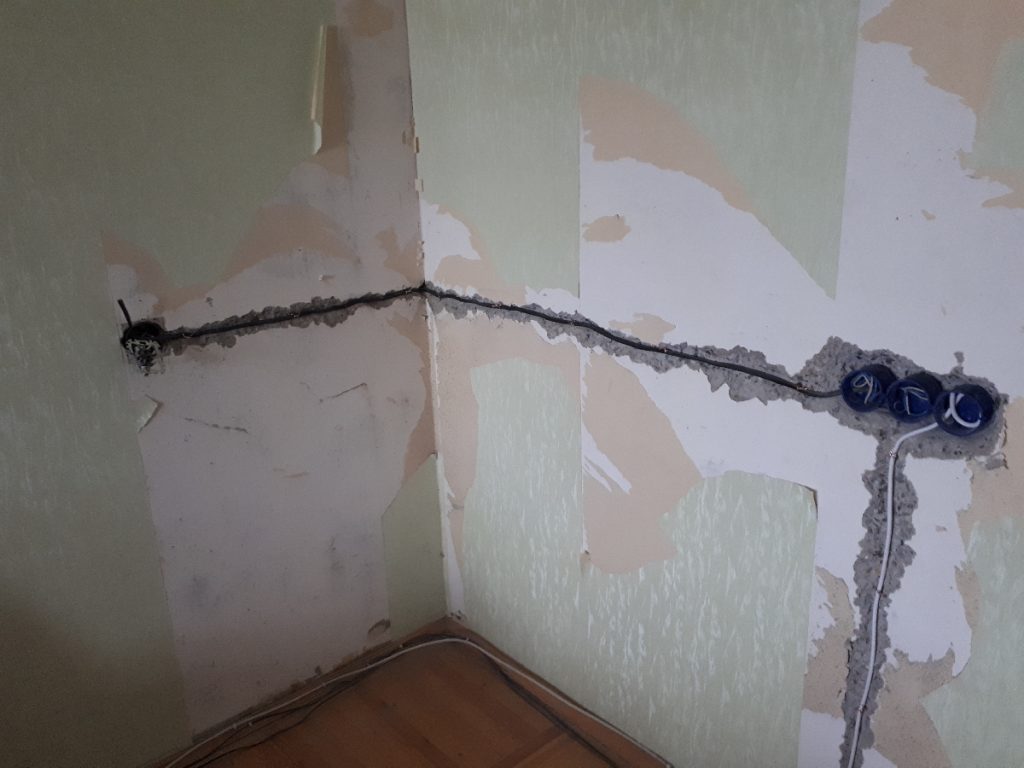

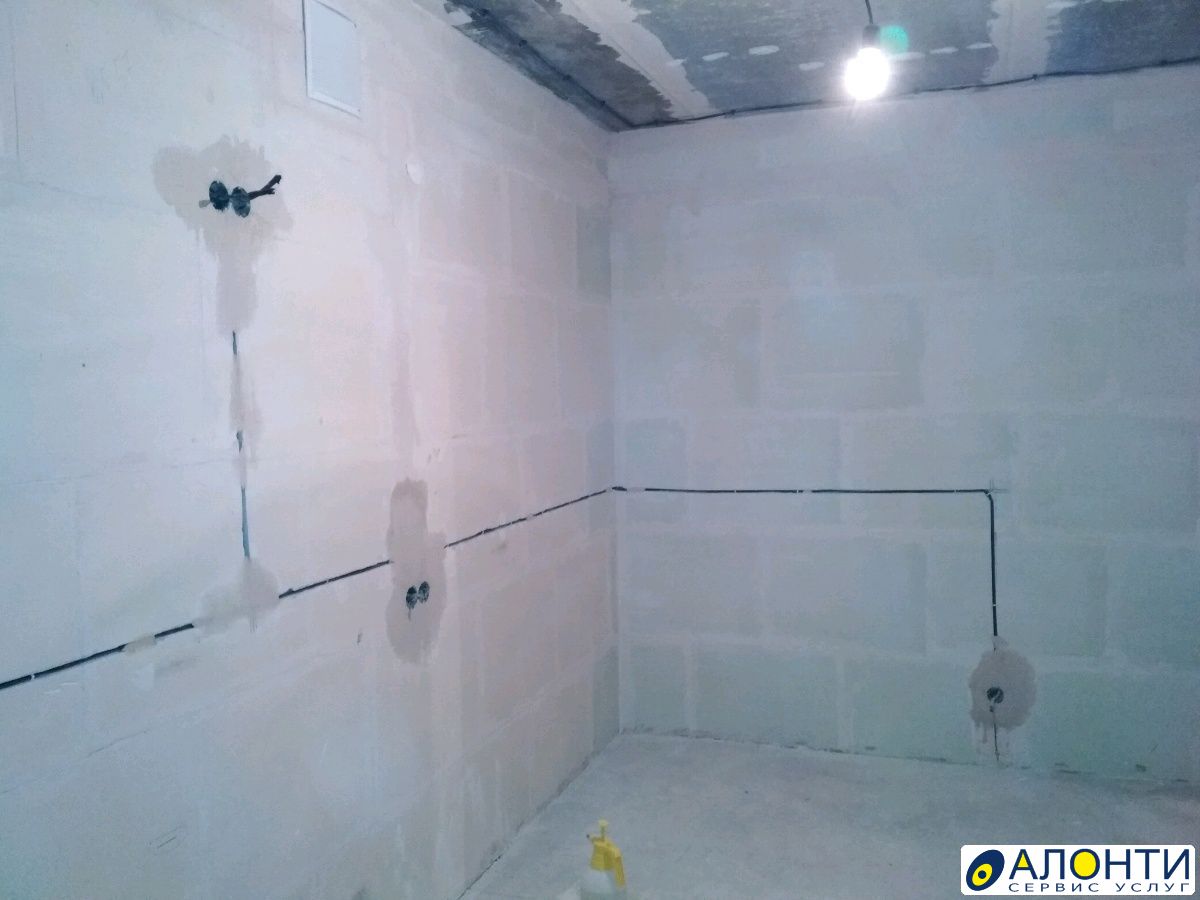

Прокладка кабеля в штробах от коробки

Установка силовой точки в нужном месте

Способы переноса розетки

Когда возникает необходимость установки розеток на новых местах, прежде всего надо выбрать подходящий способ её выполнения. Далее рассказано о тех вариантах, которые могут иметь место.

Монтаж новой линии

В этом случае предполагается, что из распределительной коробки подводятся провода к месту установки новой розетки. В этой ситуации надёжность осуществления работ будет наибольшей. Однако при этом протяжённость проводов, которые необходимо проложить, окажется значительной.

Иногда в распределительной коробке осуществляют опрессовку проводов. Для подсоединения новых их понадобиться нарастить, но для этого её потребуется отрезать.

Применение опрессовки проводовИсточник mr-build.ru

Для соединения с новой розеткой от распределительной коробки проводят штробу. Провод при этом закрепляют с помощью алебастра или применяют для этого пластиковые хомуты. Необходимо с обоих концов предусмотреть достаточную протяжённость, которая позволит обеспечить качественное проведение работ.

Наращивание провода

Применение этого способа основана на том, что вместо прежней розетки в углублении делают распределительную коробку. Соединения к монтируемой проводят от неё. Такой способ действий позволит уменьшить объём работ по сравнению с выполнением монтажа новой линии. В дальнейшем прежняя будет закрыта. Поэтому качество подсоединения при наращивании новых проводов должно быть высоким.

Перенос розеток на новое местоИсточник electrikmaster.ru

Использование шлейфа

В этом случае прежнее устройство сохраняет свою функциональность. К её проводам подсоединяются соединительные отводы, расположенные горизонтально. Они ведут к новой розетке, находящейся на этом же уровне. После проведения процедуры владелец получает ещё одну, работающую рядом с прежней.

Особенности переноса розетки в панельном доме показаны в видео:

Перенос розетки в панельном доме (бетонной стене) своими руками без специального инструмента.

Порядок выполнения работ по установке

Для этого потребуется осуществить следующие действия:

• На входном щитке надо полностью отключить поступление электроэнергии в квартиру. С помощью индикаторной отвёртки нужно убедиться в отсутствии напряжения на проводах.
• Выполняется демонтаж прежней розетки.
• Дальнейшие действия зависят от выбранного способа работ. При непосредственном подключении к распределительному щитку необходимо удалить провод, ведущий к старой розетке или хотя бы отсоединить его, если извлечь его невозможно. Последняя ситуация может иногда возникнуть, например, при проведении работ в панельных многоквартирных домах.
• Если точка подключения будет располагаться в старой розетке, то выполняют наращивание проводов одним выбранным способом.
• Для прокладки проводов необходимо наметить линию, вдоль которой будет выполняться штробирование. Далее с помощью перфоратора на этом месте создают углубление.
• Выполняется монтаж новой розетки. При этом нужно учитывать необходимость подключения заземляющего провода.
• Далее устанавливается защитная крышка, обеспечивающая безопасное пользование новой розеткой.

Если в старых домах применяется алюминиевая проводка, то при монтаже новых устройств мастер может столкнуться с необходимостью подключение к ней медных. Это безопасно делают при помощи клеммных соединений или аналогичных. Однако такие решения являются временной мерой при первой возможности во время капитального ремонта рекомендуется всю алюминиевую проводку заменить на медную.

Штробирование и укладка проводаИсточник electrikmaster.ru

При выполнении работ с созданием шлейфа потребуется сделать такие действия:

• Надо отключить электропитание от прежней розетки. Перед началом работ нужно проверить отсутствие напряжения. Для этого удобно использовать индикаторную отвёртку.
• Нужно подготовить место, где будет расположена новая розетка. Для неё потребуется сделать штроб.
• Необходимо отмерить кабель нужной длины для подсоединения.
• Его подключают к клеммам обеих розеток.
• Ставят защитную декоративную крышку.
• Соединительный провод нужно спрятать в сделанный для него штроб или использовать другой способ, который выберет мастер.

После завершения процедуры потребуется провести отделочные работы в помещении.

Как самостоятельно перенести розетку рассказано в видеоролике:

Как перенести розетку самостоятельно

Требуемый инструмент и материалы

Для прокладки каналов в бетонной или кирпичной стене понадобится штроборез

Если необходимо переместить розетку, размещенную открыто на стене из ДВП, например, из инструмента потребуются бокорезы, отвертка для ее разборки и дрель с насадкой типа «коронка». Первые две позиции нужны для разборки самой розетки и для подготовки удлинительных жил. Электрический инструмент потребуется для того, чтобы в новом месте высверлить в декоративном покрытии (гипсокартоновой плите, например) отверстие диаметром, соответствующим размеру розетки. Из материала для работы нужно подготовить:

• Отрезок кабельного пластикового канала.
• Кусок 3-х жильного провода нужной длины, соответствующей расстоянию до нового места.
• Синтетический клей или комплект шурупов для фиксации пластиковой заготовки на стене.
• Комплект электрических соединителей, обеспечивающих надежный контакт старых проводов с новыми отрезками.

Перед тем как удлинять линию розетки в стенах из бетонного монолита придется запастись специальным инструментом, называемым штроборезом. Если достать его не удается или слишком дорого, можно воспользоваться обычной болгаркой, посредством которой вырезается канавка в стене.

Нормы безопасности — прежде всего

Прежде чем начать перенос розеток в квартире, нужно непременно ознакомиться со следующими нормами техники безопасности.

Перед началом работы понадобится схема электропроводки квартиры. Если таковой не имеется, то найти старую проводку можно с помощью бесконтактного индикатора. Эта процедура требуется для демонтажа старых проводов и аккуратного, без повреждений, монтирования новых.

Непременно выключить автоматы в щитке, расположенные на входе в квартиру, разорвав соединение и “нуля”, и “фазы”. Если отсоединен только один провод, то, применив индикаторную отвертку или мультиметр, убедиться, что ток не подается.

Если полное обесточивание проводки невозможно, для любых действий нужно обязательно использовать диэлектрические перчатки и соблюдать предельную осторожность во избежание короткого замыкания. При отсутствии освещения используется фонарь, работающий от батареек

Перенос розетки своими руками допустимо осуществлять с использованием кабеля, сечение которого не меньше 1,5 кв. мм.

Кабель можно укладывать лишь вертикальным и горизонтальным способом. Если укладка горизонтальная, расстояние от потолка не должно быть меньше 20 см, и не меньше 10 см от карнизов и балок. Если укладка вертикальная, расстояние от углов, а также окон и дверей — минимум 10 см.

От пола розетки размещают на расстоянии 0,5-0,8 м, от отопительных батарей, стальных труб и газовых приборов — 0,5 м.

Соединения ответвлений кабеля обязательно выполняются в специальных корпусах — коробках. Для любых соединений применяются клеммы (зажимы) — закручивать провода просто так строго запрещается.

Новая розетка монтируется от 80 см до одного метра, иногда до полутора метров.

Как использовать старый подрозетник

Если бывший в употреблении подрозетник используется в виде распределяющей коробки при наращивании проводов, необходимо проследить, чтобы соединение не контактировало со шпаклевкой. “Народный способ”— вырезание гипсокартонной вкладки, размер которой соответствует “стакану”. Для крепежа используют “жидкие гвозди”, а поверх замазывают слоем жидкой шпаклевки.

Основной ошибкой, допускаемой неопытным мастером, считается закладка нарощенного провода в ту же самую старую штробы с последующей замазкой гипсом или алебастром. В этом случае утрачивается доступность соединения, а это ведет к промедлениям, если случится поломка или выход из строя участка цепи.
