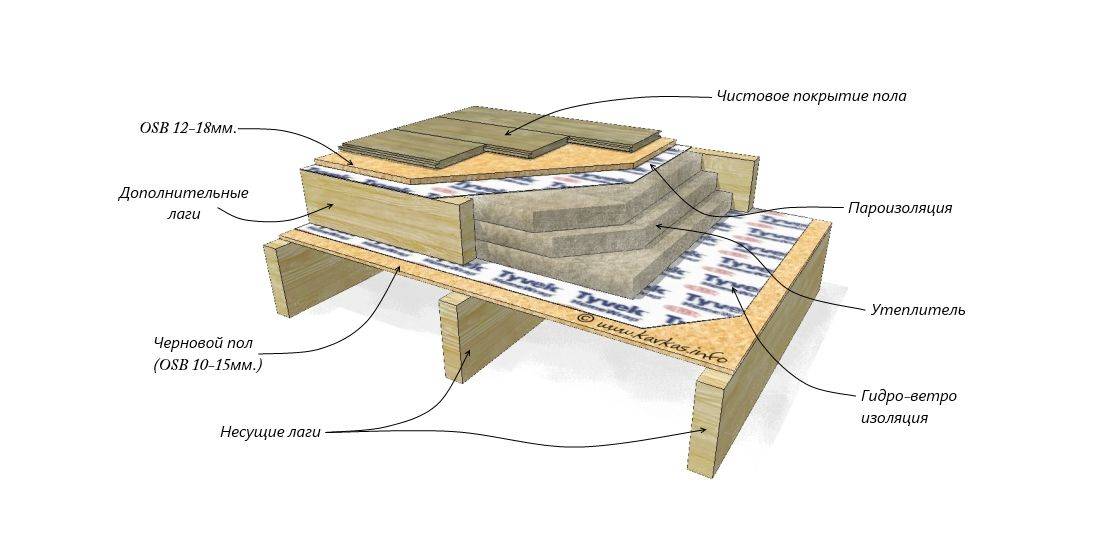

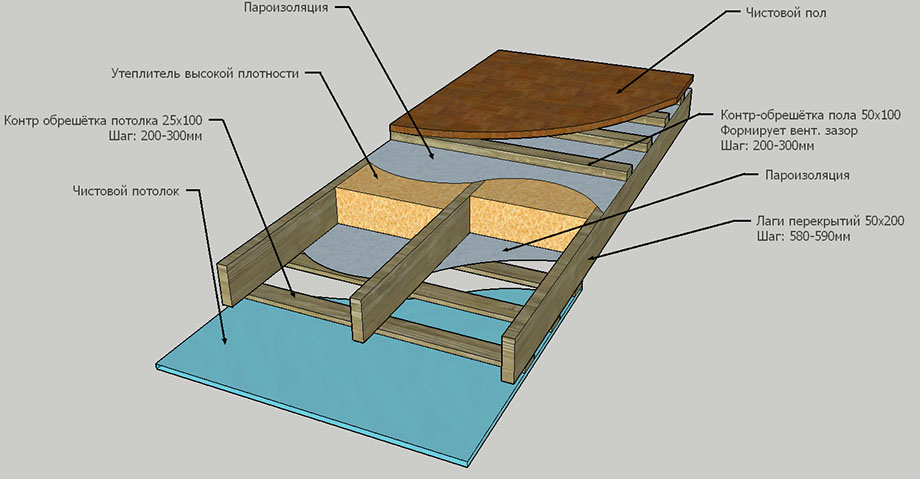

Пирог пола каркасного дома: устройство, способы и материалы, строительство

На винтовых сваях

Строить каркасный дом на винтовых сваях в большинстве прецедентов — это вынужденная необходимость, нежели имиджевое или эстетическое решение. Дома такого типа строят в местах, где почва имеет низкую плотность или высокий уровень грунтовых вод. Также подобные строения встречаются в прибрежных зонах, где весной есть угроза подтопления жилища.

Постройка на склоне оврага.

Для возведения нужно вкрутить по всей площади будущего каркасного дома сваи. Количество свай, их заглубление индивидуально прописываются в проектной документации. Верхняя часть свайного фундамента объединяется с помощью нижней обвязки из бруса 150 на 150 мм, или 200 на 200 мм. Брус нижней обвязки каркасного дома равномерно распределяет нагрузку на сваи. Таким образом, укладка полов каркасного дома осуществляется непосредственно на брус.

Выбор теплоизоляционного материала

Чтобы качественно сделать утепленное половое перекрытие в доме на винтовых сваях, необходимо правильно подобрать рабочие материалы: теплоизолятор, гидро- и пароизоляционное, ветрозащитное покрытие. На практике для этих целей используются различные изделия. Наиболее подходящие теплоизоляционные материалы с их краткой характеристикой представлены далее в таблице.

Минеральная ватаПенопласт, пеноплекс (пенополистирол экструдированный)Керамзит

обладает отличными теплоизоляционными свойствами	имеют хорошие теплозащитные характеристики, доступную цену	наиболее дешевый вариант из всех рассмотренных
негорючий, биологически и химически инертный материал	пенопласт горит, а под воздействием влаги и отрицательных температур разрушается, поэтому требует повышенной защиты от воды	это частицы округлые по форме, изготовленные из термически обработанной глины
теряет эксплуатационные характеристики при намокании	пеноплекс лишен изложенных выше недостатков	по своим теплоизоляционным свойствам уступает приведенным аналогам
по сравнению с аналогами имеет большую цену	пенополистирол экструдированный обладает, по сравнению с пенопластом, повышенной прочностью	не горит

Рекомендуем: Обвязка газового котла отопления — схема подключения одно и двухконтурного оборудования: видео, фото В качестве утеплителя используют следующие разновидности минваты:

шлаковую;
стеклянную;
каменную.

Данная продукция распространяется в рулонах и плитах. Из-за повышенной жесткости рекомендуется отдавать предпочтение последней форме выпуска.

Укладка пеноплекса

Для ветрозащиты и влагоизоляции можно использовать как разные материалы, так и современные изделия, объединяющие в себе одновременно обе данные функции. Проницаемые для пара мембраны являются примером такой многофункциональной продукции. Благодаря их применению достигается экономия рабочего времени на выполнении укладки покрытий.

В качестве пароизоляции используют полиэтиленовую пленку, которой накрывают утеплитель.

Чтобы предотвратить возникновение гнилостных процессов и образование грибка, все деревянные элементы дома на сваях покрывают антисептическими средствами. Такая обработка также препятствует разрушению древесины насекомыми.

Нагрузка на пол

Чтобы собрать надежный и устойчивый пол, нужно заранее высчитать несущую нагрузку и подобрать под нее пиломатериалы достаточной прочности. Эта нагрузка на каркас для чернового пола состоит из 2 слагаемых:

Полезная нагрузка, включающая в себя вес мебели, напольного покрытия и жильцов дома. Как правило, полезную нагрузку определяют в 150 кг/м2 и умножают на коэффициент 1,3, что дает результат в 195 кг/м2.
Постоянная нагрузка на перекрытия – пирог каркасного дома (стены и кровля). Этот показатель зависит от размеров постройки, количества и веса используемых материалов. Его нужно рассчитывать в индивидуальном порядке.

Сложение двух чисел позволяет высчитать общую нагрузку, под которую подбирают сечение лаг и шаг между ними. Чтобы не производить расчеты самому, можно изучить документ ДБН В.1.2-2:2006 «Нагрузки и воздействия», где указаны рекомендуемые величины.

Пошаговый монтаж утеплителя на свайном фундаменте

В обустройстве качественной теплоизоляции в рассматриваемом случае важно знать не только чем утеплить пол, но и как грамотно это сделать. Выделяются следующие 3 этапа технологии:

Создание обвязки и монтаж обрешетки.
Фиксация чернового основания и укладка утеплителя.
Обустройство теплоизоляционного контура для цоколя.

Разберем каждую стадию более детально.

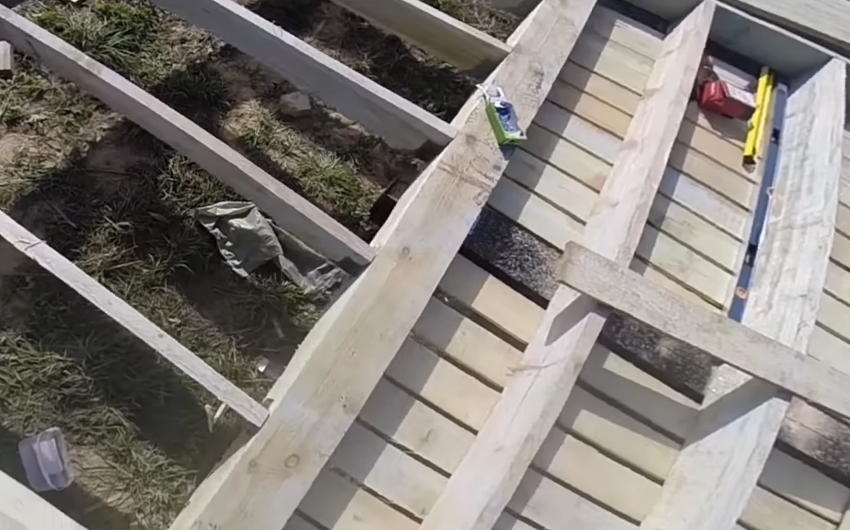

Устройство обвязки и крепление обрешетки

Каркасный дом начинается с обвязки. По сути, это соединенные между собой брусья, установленные на оголовки свай и выложенные по контуру основных стен. Технология ее создания сводится к следующему алгоритму:

На каждой пластинке просверливается по 4-ре отверстия.
Далее поверх настилается гидроизоляционный материал.
Затем по схеме устанавливаются брусья, и соединяются между собой по технике « в полдерева».
После этого они прикручиваются через ранее высверленные отверстия к сваям.
Внутри периметра врезаются остальные перекладины.
Все элементы обвязки дополнительно соединяются на скобы.

После проверки собранной конструкции на соответствие горизонтальному уровню снизу набивается обрешетка. Далее на нее будет установлена подоснова.

Основание будущего пола в деревянном доме

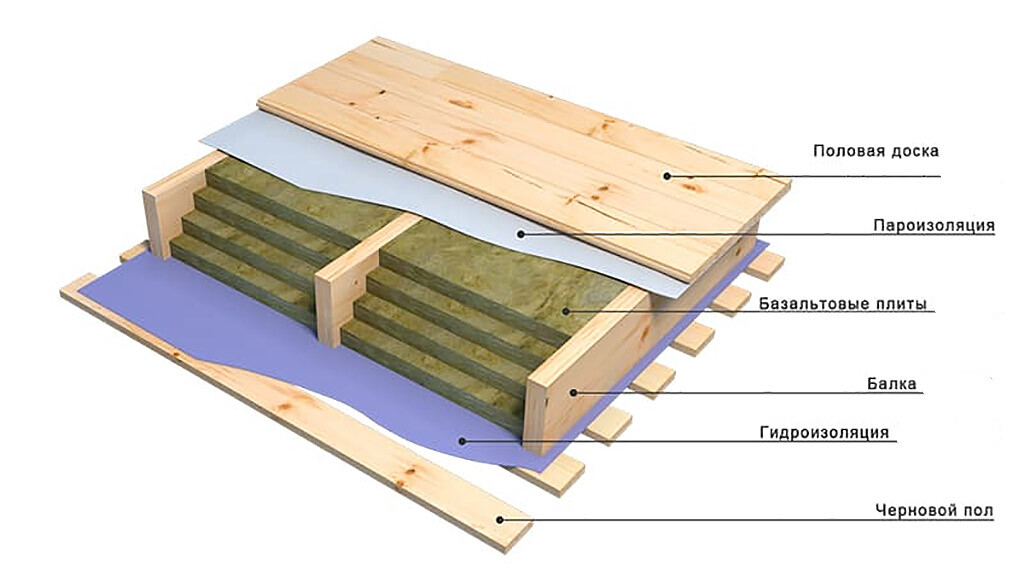

Черновая основа и теплоизоляция

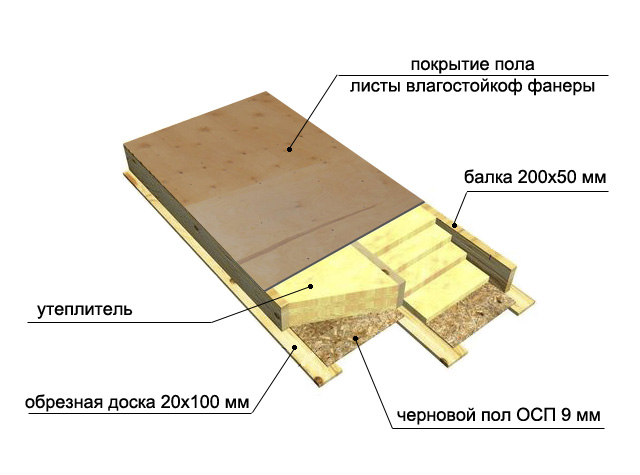

Черновой пол изготавливается путем укладки листовых материалов на ранее монтированную обрешетку. Чаще всего используется ДСП или ОСБ. Как вариант вместо них может применяться дощатое покрытие. Тогда берутся обрезные доски и закрепляются под прямым углом по отношению к перекладинам.

Далее выполняется теплоизоляция:

Основание покрывается гидроизоляционной мембраной.
В пустоты между балками плотно укладывается утеплитель.
Поверх уложенного теплоизоляционного материала укладывается пароизоляционная пленка.

В завершении укладывается либо дощатое покрытие, либо какое-нибудь напольное покрытие с предварительным монтажом основы (обрешетки, фанерного настила).

Слой утеплителя закрывают фанерными листами или доской уже для чистового пола

Монтаж термоконтура цоколя

Для того чтобы добиться максимального эффекта теплоизоляции, пространство под домом между сваями должно быть закрытым. С этой целью применяются следующие варианты:

Кладка из клинкерного или керамического кирпича. Сначала обустраивается песчано-щебневая подушка. Затем выполняется укладка по технологии « в полкирпича».
Закрытие профильным листом. К сваям навариваются направляющие, и в них проделываются отверстия. Затем к ним прикручиваются подходящих размеров профлисты.
Отделка сайдингом. Для начала на сваи крепится обрешетка – на базе брусков или оцинкованного профиля. Далее на нее закрепляются ламели.
Обшивка цементно-стружечными плитами. Работы проводятся по аналогии с профлистом.

О том, как утеплить правильно пол деревянного дома на сваях в видео:

https://youtube.com/watch?v=Wn0vjLuzSGk

Пошаговая инструкция по возведению полов

Даже если вы не собираетесь делать полы в возводимом каркасном доме своими руками, рекомендуем вам изучить порядок проведения работ чтобы проконтролировать исполнителей.

Подготовка

Первым этапом исследуется фундамент и проверяется, насколько он имеет ровный уровень. Для этого нужно измерить его высоту в разных частях и проверить диагонали. В случае обнаружения погрешностей их исправляют. Следом в фундаменте сверлятся отверстия и устанавливаются анкера для закрепления лежней. После проводится гидроизоляция фундамента с помощью мастики и специальной пленки.

Укладка лежней

Лежни являются досками либо брусьями, закрепляемые с помощью анкеров по всей площади здания. Установка должна быть ровной, а фиксация надежной. Лежни должны иметь толщину как минимум в 50 миллиметров и ширину не меньше 150.

Монтаж лежней осуществляется в следующем порядке:

Производится укладка досок на плиты из бетона и производятся замеры, удаляются излишки;
Определяется место под установку болтов;
Делаются отверстия в бетоне;
Производится обустройство гидроизоляции;
Производится монтаж досок с закреплением анкерами. Следом проверяют по уровню ровность плоскости по горизонтали. При надобности производится коррекция.

Балки и опоры

Балки – главный опорный элемент строения, на них и держится конструкция пола в построенном каркасном доме.

Их монтаж производится следующим образом:

Во время составления чертежа дома отмечаются места установки опор и их высота. После монтируются опоры и натягивают веревки, проверяя таким образом правильность установки.

Следом берут брус с размером 100*100 миллиметров и монтируют согласно плану. Под него укладывается слой гидроизоляции. Производится фиксация опор гвоздями.

Начинается монтаж балок концами в карман. Для крепления по высоте используются особые вкладыши. Случается, что балка получилась длиннее чем требуется. Тогда лишнее нужно отрезать. А если наоборот, короче, то требуется произвести стыковку на опоре. Балки крепятся к лежням рифлеными гвоздями. Можно использовать и укосы из древесины.

Обвязка и лаги

Обвязка выполняется при помощи досок в 50 миллиметров. Ширина определяется применяемым утеплителем и исходя из того, какая будет нагрузка на конструкцию. Монтаж производится следующим образом:

Обвязка монтируется по периметру дома, доски устанавливаются параллельно балкам. Их ставят торцом, равняя по внешней части лежней, после чего фиксируют при помощи гвоздей, вбиваемых каждые двадцать сантиметров.

Следом обозначаются места установки лаг, для чего от угловой доски обвязки отступают сорок сантиметров.

Если длина доски достаточная, на противоположной ее стороне делают разметку. Производят обрезку лагов и закрепляют их к лежням и обвязке, а также к балкам, если они их пересекают.

Когда длины недостаточно, можно осуществлять стыковку внахлест. Стык размещается на балках перекрытия. Пол в каркасном доме почти готов.

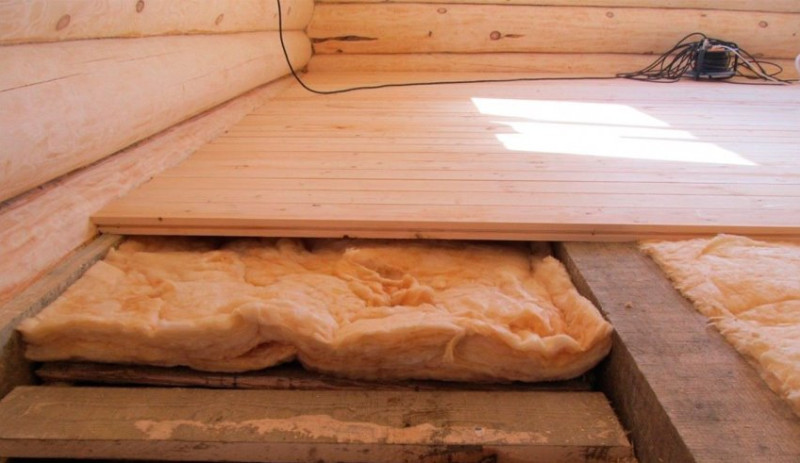

Теплоизоляция полов

Лучше всего полы в каркасном доме утеплять, используя минвату. Она имеет все один, но ощутимый недостаток – материал теряет свои свойства при попадании влаги. Поэтому требуется проведение работ по обустройству ветрозащиты, паро-гидроизоляции.

Если используется теплоизоляция с небольшой плотностью, то под лаги нужно установить подшивку, предварительно обработанную средствами биозащиты.

Поперек лаг укладывается пароизоляционная пленка. В ходе монтажа допустимо небольшое провисание, что требуется для того, чтобы в пространство между лагами вмещался теплоизоляционный материал. Стыки проклеивают при помощи скотча, а пленка фиксируется с использованием степлера.

Утеплитель укладывается между лагами таким образом, чтобы не возникало щелей. Если теплоизоляция двухслойная, необходимо чтобы монтаж осуществлялся внахлест. На утеплитель укладывается гидроизоляция.

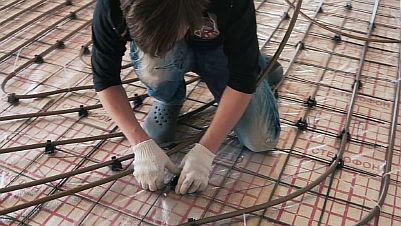

Теплый пол

Планируя устройство пола в каркасном доме, нужно сразу решить, будет ли в нем обогрев, а также места его возможной установки. Это может осуществляться как в отдельных помещениях (ванной, гостиной), так и по всему дому. Вариантом реализации системы много и нужно выбрать подходящую конкретно вам.

Для теплых полов на водной основе устанавливаются трубы из пластика, проходящие по перекрытиям через весь дом в распределительный центр, регулирующий работу всей системы. Если использовать электрические теплые полы то лучше всего отдать предпочтение инфракрасным. Они более экономичны, легко устанавливаются и обслуживаются.

Выбор конструктивных элементов и материалов

Надежность, долговечность и теплоэффективность пола во многом зависят от применяемых материалов. Рассмотрим допустимые варианты и обозначим неприемлемые решения.

Внимание на качество балок перекрытия

В каркасном домостроении для обвязки винтовых свай преимущественно использует древесину. Обычно берут пиломатериалы хвойных пород: лиственницу, сосну и ель.

Полезное: Пропитки по дереву: эффективные составы для внутренних и наружных работ

Главное требование – применение высушенных материалов. Влажность бруса не должна превышать 12%, в противном случае возможна деформация конструктивных деталей после их монтажа.

Обустройство ростверка возможно несколькими способами:

Укладка монолитного бруса размером 20*15 см. При возведении двухэтажного дома можно использовать балку 20*20 см.
Ростверк из собранных досок. Бюджетный вариант. Каждая балка формируется из двух-трех досок. На выходе должен получиться брус сечением 20*15 см.

При надежной фиксации досок, «пакетный» метод не уступает по прочности обвязке из цельных балок.

Варианты нижней обшивки

При выборе материала для подосновы необходимо помнить, что винтовые сваи перегружать нежелательно. Поэтому обшивка должна быть достаточно прочной, но не тяжелой. Главная ее задача – защита от ветра и влаги.

Что подойдет? Здесь несколько вариантов:

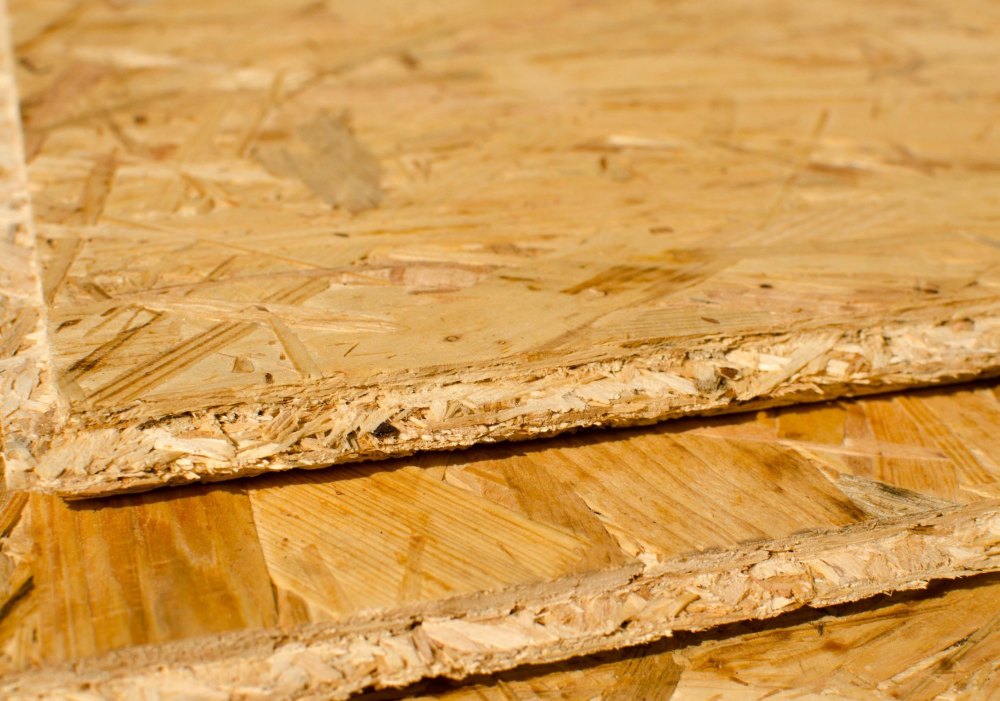

ОСБ. Доступный материал, обладающий хорошей прочностью, но уязвимый к воде. Перед монтажом требует обработки составом, предназначенным для защиты дерева. Слабое место – стыки плит. Их необходимо покрыть акриловым герметиком.
ДСП. Прост в обработке, но как и ОСБ уязвим к влаге. Уступает предыдущему материалу по экологичности.
Многослойная фанера. Допустимо использование только влагостойких листов с маркировкой ФК или ФСФ. В составе есть формальдегидные смолы – они повышают устойчивость материала к агрессивной среде.

Очень часто для устройства чернового пола применяют обычный настил из досок сечением 5*10 см. Такой вариант нельзя назвать экономным, но прочность и экологичность вне сомнений. Главное требование – предварительная обработка древесины.

Утеплитель – основа теплоизоляции пола

При выборе теплоизоляционного материала основное внимание – на возможность его эксплуатации во влажной среде. Наиболее рациональные решения:

Минеральная вата. Лучшее решение – маты из базальтового волокна. Плюсы: экологичность, негорючесть, низкая теплопроводность, стойкость к деформациям, минимальное водопоглощение – 2%. Со временем каменная вата дает усадку всего 5% – при грамотной укладке мостики холода на стыках с лагами не образуются.
Экструдированный пенополистирол. Лидер по утепляющим свойствам. Дополнительные преимущества: упругость и стойкость к деформациям, отсутствие водопоглащения, биостойкость, простота монтажа. Недостатки: высокая стоимость и горючесть.
Керамзит. Бюджетная альтернатива листовым утеплителям. Несколько уступает по теплоизоляционным характеристикам минвате и пенополистиролу. Важный плюс – пожарная безопасность.

Для утепления пола в каркасном доме на винтовых сваях иногда применяют пенопласт. Главные достоинства: хорошие показатели теплозащиты и низкая стоимость. Однако при контакте с влагой и под действием низких температур материал теряет целостность структуры. Такое решение применимо в теплых регионах.

Наружная стеновая обшивка

Правильный пирог стены каркасного дома предусматривает двустороннюю обшивку стеновыми материалами. Так образуются наружные и внутренние поверхности стен. Они закрывают собой внутреннее содержимое стены и коммуникации. Они также декорируют строение снаружи и комнаты изнутри.

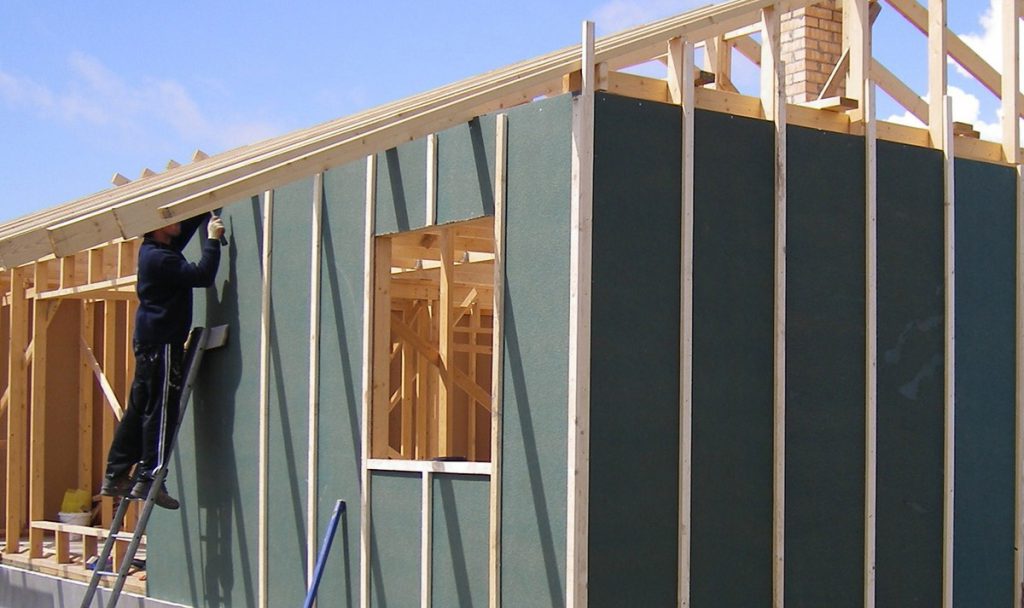

Применение изоплата для внешней обшивки.

К материалу наружной стеновой обшивки ставятся следующие требования:

Защита от атмосферных осадков и ветра.
Защита от взлома.
Защита от посторонних взглядов.
Декоративность.

В качестве наружных стеновых материалов используют следующие варианты обшивки:

Из пластика – сайдинг.
Из дерева – имитация бруса или блок-хаус.
Из металла – профнастил.

Приведём краткую характеристику перечисленных стеновых панелей.

Пластиковый сайдинг

Пластиковый виниловый сайдинг – один из самых доступных вариантов стеновой обшивки каркасного дома. Его изготавливают из винила-ПВХ, который является синтетическим материалом и поэтому может быть окрашен в любой цвет. В процессе изготовления его выдавливают через щели, поэтому сайдинг может иметь любую форму. Его профиль может имитировать волну, корабельную доску, кирпичную или каменную кладку. Таким образом, пластиковый сайдинг обладает высокой декоративностью и относительно небольшой ценой.

Пластиковый сайдинг во внешней отделке.

Сайдинговые панели просто монтировать. Они крепятся к обрешётке или вертикальным стойкам каркасных опор. Панели сайдинга имеют небольшой вес, их легко поднимать и крепить на стены. Они также не создают большого давления на фундамент и не требуют его усиления

Что важно для лёгкого каркасного строения

Из недостатков пластиковой наружной обшивки выделим её недолговечность. Пластик отличается низкой ударопрочностью. Он может треснуть от сильного удара или случайного попадания рабочего инструмента, мяча. Кроме того, пластиковые панели охрупчиваются на морозе. Поэтому часто пластиковая обшивка разрушается от случайных ударов в зимний период года.

Металлический сайдинг

Металлический профилированный лист под полимерным покрытием, так называемый профнастил, широко используется для обустройства крыш не тяжёлых строений. Его также используют для стеновой обшивки каркасных домов. Он – прочнее и надёжнее пластика. Но при этом — обходится дороже ПВХ панелей.

Для долговечности листы профнастила обеспечивают двойной защитой от коррозии и намокания. Их оцинковывают и покрывают слоем полимера. Наружный полимер защищает металл от воды и влаги, а также выполняет функцию декоративного покрытия – придаёт обшивке вид и цвет.

Деревянная стеновая обшивка

Обшивка наружной стены деревом даёт возможность получить деревянный каркасный дом, который будет выглядеть как сруб или брусовое строение. В качестве стеновой обшивки используют:

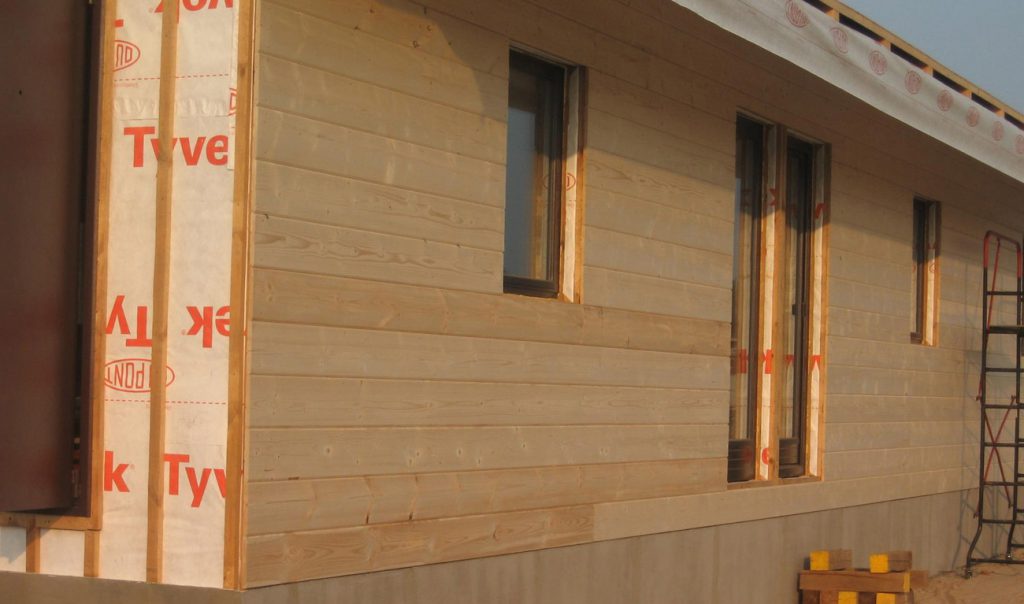

Имитация бруса при каркасном строительстве.

Имитация бруса. Удобнее использовать профилированную форму имитации бруса, в боковых сторонах которого предусмотрены выступы и пазы. Они облегчают ровную укладку имитации бруса и сборку стены.
Блок-хаус – доска с одной выпуклой стороной или панель из нескольких досок, которая имитирует бревенчатую кладку, деревянный сруб. Доски блок-хауса собираются в общую стену с помощью соединительных выступов – шипов и пазов.
Планкен – фасадная доска с косым профилем и скруглёнными углами. Имеет характерную особенность – доски монтируются на стену с некоторым зазором. Поэтому требует присутствия дополнительного ветроизолятора в пироге каркасной стены.

Всю деревянную стеновую обшивку обязательно обрабатывают антисептиками.

Последовательность монтажа полового основания

При самостоятельном возведении загородного жилого дома каркасной конструкции предварительно необходимо изучить технологию строительства, последовательность выполнения монтажных работ

При этом особое внимание рекомендуется обратить на обустройство половых оснований, в т.ч. порядок монтажа

Подготовительный этап

Устройство пола в каркасном доме начинается с проверки горизонтальности возведенного фундамента. Плоскость основания должна быть ровной без значительных отклонений. Для этого используется строительный уровень, измеряется высота фундаментного основания в разных точках, проверяется соответствие диагоналей.

На данном этапе обязательно выполняется гидроизоляция фундамента. Для этой цели можно использовать рубероид, специальную гидроизоляционную пленку, мастику либо другие доступные материалы.

Монтаж лежней

Для изготовления лежней используют брусья либо строительные доски, минимальная ширина которых 15 см, толщина – 5 см. Они монтируются по всему периметру и площади здания, фиксируются анкерами.

Порядок монтажа лежней:

Доски (бруски) укладывают на фундамент, лишние части обрезают и временно убирают для выполнения подготовительных работ;
Определяют точки для болтовых соединений;
В бетонной ленте делают отверстия;
Укладывают гидроизоляционный материал;
Укладывают доски (бруски), фиксируют анкерами;
Строительным уровнем проверяют ровность укладки элементов конструкции, горизонтальность полученной плоскости. При необходимости с помощью дополнительных подкладок устраняют неровности.

Монтаж опорных балок

В качестве опорных элементов конструкции половых оснований используют деревянные балки, установка которых осуществляется в такой последовательности:

Еще на этапе проектирования дома, в т.ч. перекрытий, на чертежах отмечают точки монтажа опорных балок с указанием расчетной высоты данных элементов. По этим точкам опоры устанавливают по периметру каркасной конструкции, а между ними натягивают веревку. Так проверяют правильность установки балок;
Далее между опорами монтируют горизонтальные брусья сечением 10х10 см, под которые предварительно укладывают гидроизоляционный материал. Опоры фиксируют к балкам гвоздями.

Монтаж опорных стоек выполняется нижним концом в специально подготовленные «карманы» на нижней обвязке. Для фиксации верхней части элементов конструкции используют специальные вкладыши. Если балка немного длиннее расчетной высоты, ее обрезают до требуемого уровня. Для более надежной фиксации и увеличения жесткости конструкции дополнительно используют деревянные укосины. К лежням балки крепят с помощью специальных рифленых гвоздей.

Выполнение обвязки

После установки опорных стоек каркасного здания выполняется верхняя обвязка. В качестве расходного материала применяется строительная доска толщиной 5 см. Ширина стройматериала зависит от используемого утеплителя и нагрузки, создаваемой на конструкцию.

Последовательность выполнения обвязки:

Укладка досок параллельно балкам по всему периметру постройки. Пиломатериал укладывают торцом, фиксируют через каждые 20 см гвоздями;
В процессе монтажа сразу отмечают места для монтажа лаг (40 см от углового бруса обвязки);
Предварительно обрезанные лаги крепят к обвязке, лежням и балкам.

Утепление полового основания

Устройство пола в каркасном доме требует обязательного утепления. Многие для этой цели используют минеральную вату, которая требует дополнительной защиты от влаги. Поэтому в пирог перекрытия обязательно должна входить гидро- и пароизоляция.

Пароизоляционная пленка укладывается поперек лаг с небольшим провисанием материала. Все стыки проклеивают скотчем, саму пленку фиксируют степлером к деревянным элементам конструкции.

Утеплительный материал кладут между лагами достаточно плотно, чтобы на стыках не было щелей. Поверх утеплителя укладывается гидроизоляционная пленка и монтируется черновой пол.

Плюсы и минусы теплых полов в каркасном доме на сваях

Тёплые полы — искусственно созданный подогрев, способный обеспечить комфорт в доме. Существует два способа утепления дома греющими полами, при помощи водяных или электрических систем. Мы разберёмся в достоинствах и недостатках таких систем именно по отношению к установке в каркасном доме, который не имеет капитального фундамента, а размещается на винтовых сваях.

Основные плюсы тёплых полов в каркасном доме на винтовых сваях:

равномерный прогрев;
экономия полезной площади;
отсутствует перемещение воздуха, тем самым нет движения пыли и микробов;
они улучшают внешний вид, так как отсутствуют отопительные радиаторы;
имеют удобный способ поддержания температуры за счёт автоматики и регуляторов;
долгий срок службы — особенно у водяных.

Кроме того, так как каркасные дома на сваях не имеют капитального фундамента, то к плюсам тёплых полов можно отнести то, что они отсекают холодный воздух, который перемещается под полом.

А дополнительные преимущества электрических видов, особенно инфракрасных систем или кабельных мат — простота укладки.

Рассмотрим минусы — дороговизна и не возможность монтажа в толстую стяжку из бетона. Кроме того, требуется проведение сложных расчётов.

Электрические системы являются пожароопасными, если рассматривать их в тандеме с деревянными домами. Но при соблюдении технологии монтажа — риск возгорания сведён к минимуму. А к недостаткам водяного отопления можно отнести возможность протечки и большую массу стяжки, в которую укладывается «пирог».

Стеновой пирог – инструкция к монтажу

Работу по сборке пирога каркасного дома начинают только после жесткой фиксации вертикальных стоек, подготовке материалов и крепежей.

Наружная обшивка каркаса

Для наружной обшивки каркаса чаще всего используют листы OSB толщиной 11-13 мм. Что оправдано их прочностью, устойчивостью к деформациям, влаге и температурным перепадам. Альтернативы:

влагостойкая фанера толщиной 10-12 мм;
цементно-стружечные плиты;
древесноволокнистые плиты;
гипсоволокнистые листы.

Крепление обшивки к каркасу выполняют так, чтобы стыки листов приходились на середины стоек. При этом нижний край плит совпадает с нижним краем обвязочного пояса. Между отдельными частями обшивки оставляют температурный зазор в 3-4 мм. Он нужен для расширения материала при смене температурного режима.

Обратите внимание! При обшивке окон и дверей используют целую плиту, в которой затем вырезают проем нужного размера. В качестве крепежей использую гвозди или саморезы

Все образованные листовым материалом стыки после окончания работ герметизируют пластичным акриловым герметиком или монтажной пеной

В качестве крепежей использую гвозди или саморезы. Все образованные листовым материалом стыки после окончания работ герметизируют пластичным акриловым герметиком или монтажной пеной.

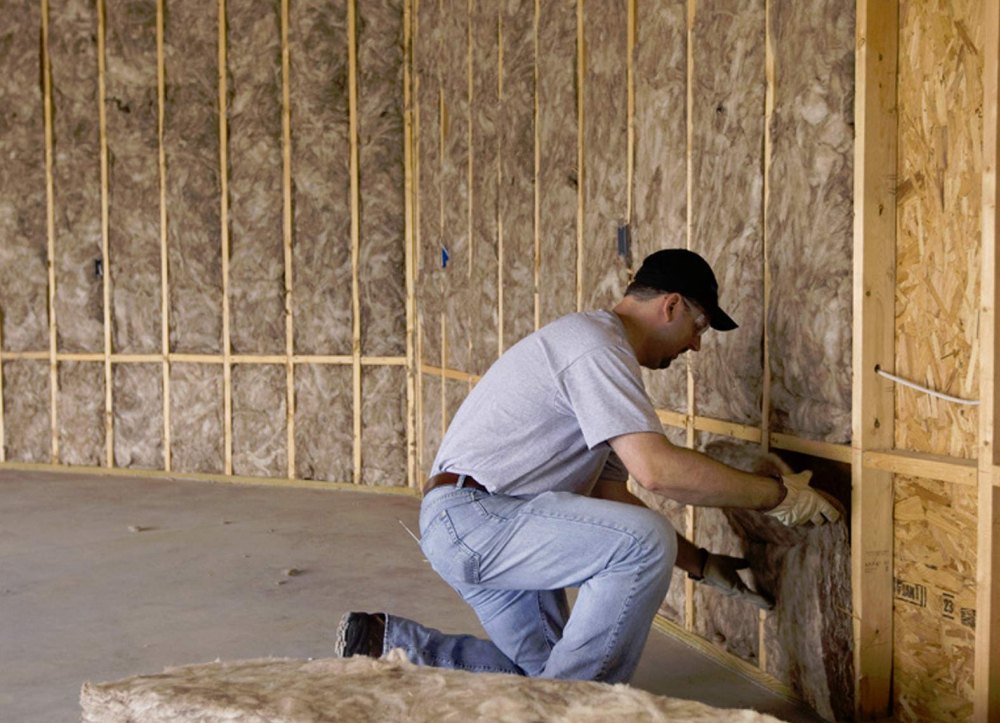

Укладка теплоизоляционного материала

В качестве утеплителя для пирога каркасника используют пенополистирол, экструдированный пенополистирол, минеральную вату, пенополиуретан. Для удобства работы их выпускают в матах, рулонах, плитах.

Утеплитель укладывают между стойками так, чтобы не оставались даже небольшие пустоты. Для этого заполнение свободного пространства выполняют до возникновения небольшого давления на каркас.

Если какие-то пустоты или зазоры все же остаются, их задувают монтажной пеной, излишки которой после расширения обрезают.

Для дополнительной фиксации материала, чтобы предотвратить его сползание, применяют клей или тарельчатые дюбели. Клей используют для укладки пенопласта, нанося его на основание плиты слоем 3 мм. Тарельчатые дюбели подходят для крепления экструдированного пенополистирола. На одну плиту достаточно 5-7 штук, 1-2 из которых приходятся на ее середину.

В процессе работы следят за тем, чтобы стыки теплоизоляционного материала в рядах были смещены относительно друг друга на 200-300 мм.

Монтаж обрешетки

Для монтажа обрешетки в пироге каркасного дома используют брус сечением 50х50 мм или доску 50х40 мм. Их перпендикулярно крепят к вертикальным стойкам гвоздями или саморезами. Между брусьями обрешетки выдерживают расстояние в 400-600 мм.

Обрешетка не только дополнительно удерживает уже уложенный утеплитель, но и принимает на себя нагрузку листового материала для внутренней обшивки стен. Также в образованные ячейки можно уложить еще один слой теплоизоляционного материала. Принцип работы с ним тот же, что и с первым слоем.

Монтаж пола в каркаснике

Работа начинается с подбора стройматериалов, в первую очередь, древесины. Специалисты рекомендуют ориентироваться на климатическую зону и бюджет строительства. Например, хвойные породы прекрасно отталкивают влагу, но недолговечны. Лиственные породы служат гораздо дольше, но и ценятся дороже.

Название	Функции
Антисептические препараты	Защита древесины от насекомых, грибков
Утеплитель	Предотвращает утечку тепла, сокращает расходы на отопление
Рулонная изоляция	Не допускает проникновение грунтовых вод
Краски	Защита здания от дождя, талой воды
Анкера, гвозди	Крепление брусьев

После закупки материалов необходимо проверить ровность фундамента, а затем приступать к работе. Пошаговый план монтажа:

Крепление брусьев по периметру фундамента.
Прокладка гидроизоляционной мембраны.
Установка опоры и балок, фиксация гвоздями.
Монтаж обвязки.
Установка и фиксация лаг.
Укладка и обработка чистового покрытия.

Монтаж пирога пола — кропотливый процесс. Каждый этап необходимо проводить качественно, придерживаясь строительных стандартов по СНиП 2.03.13-88.

Монтаж теплого водяного пола

Существует две технологии монтажа, которые можно использовать для тёплых водяных полов в каркасном доме — в стяжку и настильным методом. Подключается контур к центральному отоплению или оборудованному котлу.

Укладка в стяжку

Перед заливкой водяного контура цементно-бетонным раствором, нужно убедиться — выдержит ли такую нагрузку конструкция, вес на м2 в среднем составляет 400 кг. При этом, следует учитывать, что толщина бетонного слоя не должна превышать 5 см.

Последовательно, процесс по укладки тёплого водяного пирога со стяжкой в каркасном доме следующий:

Подготавливается основание — заливается тонкий слой черновой стяжки. Под неё нужно постелить полиэтилен – это защитит деревянную основу от влаги находящейся в сыром материале (в бетонном растворе).

Заливка чернового пола

Стелится гидроизоляционный слой — полиэтиленовая плёнка или изделие на основе ПВХ, это защитит от проникновения влаги. Кладётся плёнка с напуском на стены, а швы проклеиваются скотчем.

Проведение гидроизоляции

Монтируется теплоизоляция (10 см) — пенополистирол в плитках или рулонах.

Проводим теплоизоляцию

Кладётся арматурная сетка — она необходима для придания жёсткости конструкции, и для равномерного распределения нагрузки.

Укладка арматуры

По периметру помещения проклеивается демпферная лента. Её предназначение — предотвращать разрушение бетонной поверхности при нагревании.

Монтаж демпферной ленты

Размещаются трубы водяного пола — расстояние между контурами от 10 до 30 см. Укладка производится по подготовленной схемы – «змейка» или «улитка». Если помещение большое, то его нужно разделить на несколько частей, и в каждой расположить свой контур. Трубы фиксируются к арматуре хомутами.

Укладка трубопровода

Проводится тестирование системы — чтобы проверить исправность устройства. Для этого, трубопровод наполняется водой, и производится опрессовка на протяжении суток.
Заливается стяжка — бетонно-цементная смесь толщиной 5 см. Предварительно устанавливаются маячки, они облегчат процедуру заливки и выравнивания раствора. Когда стяжка немного подсохнет, они удаляются. Начинать заливку следует от дальней стены, и идти по направлению к двери.

Заливка стяжки

Так как, стяжка не контактирует с полом и стенами, то при эксплуатации, она негативно не повлияет на деревянные конструкции.

Стелется финишное изделие — керамика, линолеум, ламинат.

Укладка плитки

Установка без стяжки

При укладке водяного тёплого пола без стяжки, конструкция размещается на черновом деревянном полу. Суть метода заключается в обустройстве настила для прокладки труб.

Рассмотрим пошаговый процесс выполнения работ.

Черновая основа из дерева накрывается гидроизоляционным материалом — полиэтиленовая плёнка или фольгированный пенополистирол.

Гидроизоляция пола

Подготавливаются доски, в которых будет размещаться трубопровод. В них необходимо проделать желоба.
Делается каркас для водяного контура. Доски укладываются на основу покрытую гидроизоляционным материалом с шагом 10 — 15 см.

Монтаж каркаса для труб

В пазах размещаются трубы, которые накрываются металлическим листом, он будет способствовать равномерному распределению тепла.

Вся конструкция покрывается ОСП или фанерой.

Укладка фанеры

Завершающим слоем укладывается финишное покрытие.

Перед укладкой напольного покрытия, водяную систему надо проверить на работоспособность и отсутствие течи.

Теплоизоляция первого этажа и пола

В каркасном доме пол первого этажа должен быть тщательно утеплён. Без этого, материалы, из которых он изготовлен, проживут недолго, да и дом потребует дополнительного отопления.

Для утепления полов в каркасном доме на сваяхв качестве утеплителя используют специальные материалы, вроде пенополистирола или минеральной ваты. Второй из этих материалов считается более дешёвым и распространён больше.

Для того чтобы утеплить пол, необходимо обшить балки обвязки. К нижней части лаг крепят рейки, как об этом сказано выше, а на тех — фанеру или ОСБ-плиты. В образовывающееся межпольное пространство укладывают сначала гидроизолирующую мембрану. Крепят её специальными дюбелями. А сверху на плёнку кладут уже изолятор.

Толщина изолирующего материала может быть ниже, чем при теплоизоляции стен. Это связано с тем, что пирог пола не подвергается воздействию ветров и осадков, которые так сильно влияют на наружные перекрытия конструкции.

Важную роль играет пароизоляция пола. Она защищает его от конденсации влаги, которая выходит изнутри помещений. Для неё применяют специальную плёнку, которую укладывают с нахлёстом в 15 см. Стыки необходимо проклеивать строительным клеем.

Разница между конструктивным пирогом пола первого и второго этажей заключается в отсутствии необходимости обустраивать любую форму изоляции, кроме звуковой.

Как правильно сделать пол в каркасном доме на сваях
