Технические нюансы проектирования, которые стоит знать
Если вы рассматриваете проекты домов с гаражом в цокольном этаже как наиболее предпочтительные, необходимо учитывать следующие факторы:
- Тип грунта на участке под застройку и уровень грунтовых вод. Нестабильная почва – не лучший вариант для тяжелой постройки, как и слишком высокий уровень грунтовых вод. Во влажной почве строить цокольный этаж неоправданно ввиду очень больших затрат на гидроизоляцию конструкций.
- Стоимость возведения основания значительно выше классического решения с ленточным фундаментом. Ведь для того, чтобы сооружение было надежным и практичным, необходимо сочетание следующих факторов: гидроизоляция, вентиляция и рациональное утепление.
Необходимо знать и некоторые строительные нормы. Дом, строящийся для индивидуальной жилой застройки, может иметь два этажа и мансарду.
При этом, если верхнее перекрытие вашего цоколя этажа выше уровня почвы на 2 и более метра, он считается полноценным этажом
И неважно, какова высота помещения
Но, если перекрытие располагается ниже 2 метров, вы можете строить над ним еще 2 этажа и мансарду. Многие упускают этот важный нюанс и сталкиваются с множеством проблем уже после постройки.

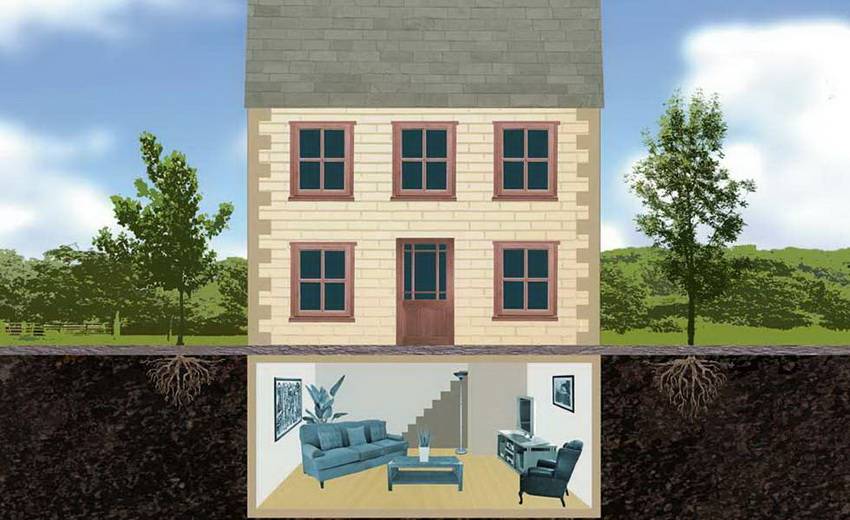

На фото – цоколем считается конструкция, верхнее перекрытие которой расположено на уровне ниже, чем 2 метра
В СНиП прописано, что «Цокольный этаж – это этаж, отметка пола в котором ниже планировочного уровня земли не более чем половина высоты помещения. Также цокольным считается этаж, верхнее перекрытие которого располагается на высоте не более 2 метров от уровня земли».
Если ниже уровня почвы более половины высоты помещения, то этаж считается подземным.
Стоит отметить, что лучше всего такое строение подходит для участков с уклоном, причем, чем круче уклон, тем проще устроить цокольный этаж.
Чем отличается от подвала?
Человеку, не искушенному архитектурными нюансами, бывает на практике сложно отличить подвальный этаж от цокольного, хотя разница между ними существует. Конструктивные особенности подвала и полуподвального этажа имеют и сходства. Чтобы выяснить особенности таких помещений, подробно рассмотрим их с точки зрения архитектурного проектирования.
В чем заключаются сходства подвала и полуподвального этажа:
- оба вида имеют общую конструктивную особенность – заглубление в толщу грунта;
- чтобы попасть в помещения, потребуется спуститься по лестнице;
- всегда присутствует определенная температурная прохлада, а иногда и ощущение влажности;
- для обустройства в обязательном порядке требуется наличие принудительной вентиляционной системы;
- роль несущих стен выполняют элементы фундамента;
- для использования помещений по назначению требуется установка дополнительной осветительной системы.
Помимо сходства, у подвального и полуподвального помещения имеются и отличия:
- высота потолков у полуподвальной комнаты выше;
- в подвале оконные проемы меньше по размерам;
- назначение у помещений различное – подвалы применяют для хранения вещей, а цокольные этажи обустраивают как дополнительную полезную бытовую или коммерческую площадь;
- отделка помещения в цокольном этаже необходима как элемент благоустройства, а в подвале ее делают по минимуму;
- в цокольном этаже отопительная и энергоресурсная системы выполнены по максимуму, тогда как подвальное помещение оборудовано минимально.
Зная сходства и отличия подвального и полуподвального видов помещения, перепутать их становится довольно сложно, так как несмотря на некоторые сходства, различия имеются не только по конструктивному исполнению и обустройству, но и по назначению к использованию. Самым простым критерием определения у таких помещений является их заглубление в грунт – у подвала линия потолка находится вровень с линией грунта, а у цокольного этажа уровень потолка поднимается наполовину или на 1/3 высоты комнаты над землей.
Плюсы и минусы
Строительство цокольных этажей далеко не ново, и пришло оно в современную архитектуру еще с тех времен, когда подобным образом строили избы. Позже эту традицию переняли для строительства дополнительного помещения в частном доме, а затем хозяйственный полуподвальный этаж появился и в составе жилого строения общего пользования – в многоквартирном доме.
Цокольный этаж в отдельном доме имеет свои плюсы, так как у владельца появляется дополнительная полезная площадь, которую можно использовать как:
- гардеробную для вещей или кладовую для хранения продуктов;
- домашний кинотеатр и караоке;
- комнату для спортивных занятий;
- помещение для приготовления пищи;
- плавательный бассейн, сауну;
- ремонтную или творческую мастерскую.
Достоинством такого этажа является то, что он не отнимает полезную жилую площадь, находящуюся на надземном уровне. В России частные дома не разрешено строить выше 2 этажей, поэтому цокольный вариант станет существенной прибавкой полезной площади без нарушения закона.
Недостатком наличия полуподвала некоторые считают увеличение сметы расходов на выполнение строительных работ – проектирование, гидроизоляцию, обустройство вентиляции, отопительной и осветительной системы. Но, с другой стороны, эти расходы в той или иной степени придется нести и при строительстве дома без такого цокольного этажа. Даже статья будущих расходов, состоящих из ремонта и содержания полуподземной комнаты, вполне себя окупает наличием дополнительного метража, который можно использовать по своему усмотрению.
Что касается цокольного этажа, расположенного в многоквартирном доме, то и в этом случае, имеются свои преимущества:
- собственники многоквартирного дома могут сдавать помещение в аренду коммерческим организациям и получать прибыль для благоустройства своего дома;
- этаж может быть использован для нужд жильцов.
В старом жилом фонде полуподвальные этажи отдавали под заселение, поэтому квартиры в таких домах обладали некоторыми недостатками:
- может ощущаться холод и сырость;
- в помещение проникает мало дневного света;
- повышается риск проникновения в жилье посторонних лиц с целью кражи;
- такие квартиры обладают низкой ликвидностью.
Цена дома с цокольным этажом в Москве
Стоимость жилого здания с цокольным этажом напрямую зависит от следующих факторов
- Этажности.
- Общей площади.
- Рельефа местности и типа грунта на участке.
- Общей сложности проекта.
Такой дом потребует много внимания для цокольного этажа, так как он должен выдержать вес верхних двух этажей Источник analytspectr.ru
- Глубины залегания водоносных слоев.
- Объема земляных и бетонных работ.
- Обустройства дренажной и вентиляционной систем для создания оптимального микроклимата в подвальных помещениях.
Также на общую стоимость дома влияет материал, из которого он возводится. Это может быть кирпич, блоки керамзитобетонные, газо- или пеноблоки, бревно или брус. А так же, цена дома с цокольным этажом под ключ пусть и типового проекта увеличится, если в него будут вноситься изменения. Значительная разница с типовым проектом в сторону увеличения наблюдается при индивидуальном проектировании, которое можно заказать в Москве.
Плюсы и минусы мансардного этажа
Естественно, данный тип строения имеет ряд отличий, которые обусловлены особенностями конструкции. Только зная все детали, можно принять правильное решение.
Достоинства
Самое неоспоримое достоинство – в вашем доме появляется еще один, практически полноценный этаж, при этом общая высота строений практически не изменяется. В таких уровнях очень удобно располагать котельные, электрощитовые, кладовые и другие технические помещения
Также очень часто здесь располагаются: гараж, сауна, спортзал и даже зимний сад.
Перепад уровня почвы на участке свыше 50 см делает данную конструкцию оправданной и рациональной, так как затраты на ленточный фундамент значительно увеличиваются.
Проект дома с гаражом в цокольном этаже экономит значительную часть вашего участка, это особенно важно на небольших площадях.
Монолитное основание цоколя, расположенное ниже точки промерзания – чрезвычайно надежная и стабильная конструкция.
Пол на первом этаже дома не имеет контакта с землей, поэтому он всегда будет теплым и комфортным для ходьбы.
Недостатки
- Трудоемкость процесса – необходимо выкопать котлован на всю площадь дома.
- Необходимость устройства качественной системы вентиляции, особенно если в цоколе располагается гараж.
- Гидроизоляция конструкции должна проводиться очень качественно. Цена этих работ высока, и их сложно выполнить своими руками.
Проекты домов с цокольным этажом
Проекты жилых загородных домов с цокольным этажом составляют отдельную категорию. Благодаря многочисленным преимуществам популярность таких строений постоянно растет. Застройщикам предлагается несколько вариантов подобного жилья.
Проекты могут быть самыми разными – всегда есть большой выбор Источник liderhomes.ru
Одноэтажные дома с цокольным этажом
В целях экономии денежных средств и увеличения общей площади жилья многие застройщики отдают предпочтение одноэтажным строениям с помещением в цокольной части.
В таких зданиях можно применять разные варианты расположения жилых комнат и технических помещений. При строительстве загородных коттеджей применяется заглубленный фундамент усиленной конструкции. В основном возводятся ленточный или монолитный тип основания, которые отличаются трудоемкими земляными и бетонными работами. Затраты на фундамент с цоколем составляют около 20% от стоимости всего здания.
В небольшом одноэтажном доме в цокольном этаже могут размещаться подсобные помещения, освобождая пространство верхнего этажа Источник domstroika.ru
Помещения, находящиеся на нижнем уровне, могут дублировать расположение верхних комнат либо их планировка и размеры отличаются. За счет максимального углубления в землю, которое составляет чуть больше половины одного этажа, общая высота здания практически не увеличивается. Загородный дом с углубленным фундаментом и высоким цоколем смотрится аккуратно и солидно.

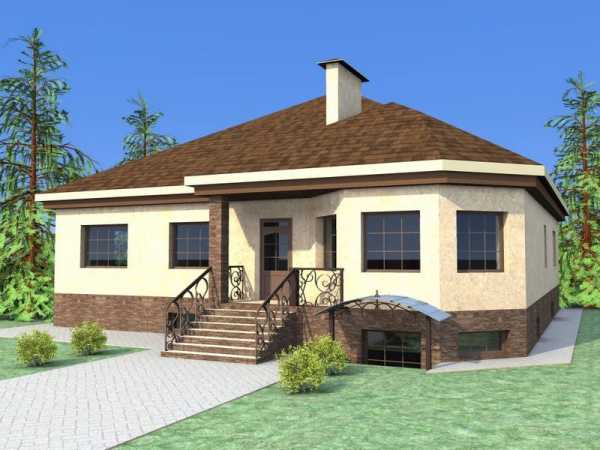

Одноэтажный дом классической конструкции с цоколем Источник sv.aviarydecor.com
Для отделки цокольной части применяется современный облицовочный материал – штукатурка, клинкер, полимерпесчаная плитка, искусственный камень, керамогранит, виниловый сайдинг с имитацией под «камень», «кирпич». Такой вариант жилья подходит для комфортного проживания как небольшой семьи из 2-3 человек, так и для многодетной. Общая площадь составляет от 100 до 250 кв.м.

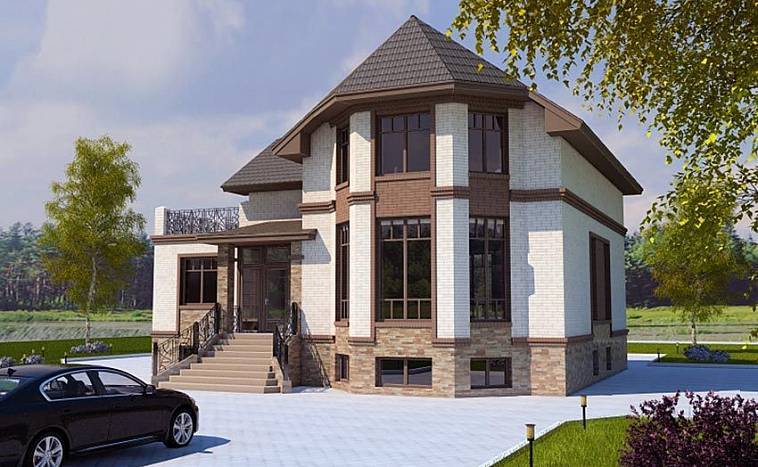

Одноэтажный дом с цокольным этажом и эркером Источник bankfs.ru
Дома с цоколем и гаражом
Выбирают проекты одноэтажных домов с цоколем и гаражом люди, которые стремятся окружить себя дополнительными удобствами. При эксплуатации такого жилого здания повышается уровень комфортности. Для того чтобы попасть в гараж не нужно выходить на улицу, кроме этого автомобиль находится в теплом помещении, поэтому не требует прогрева даже в морозы.

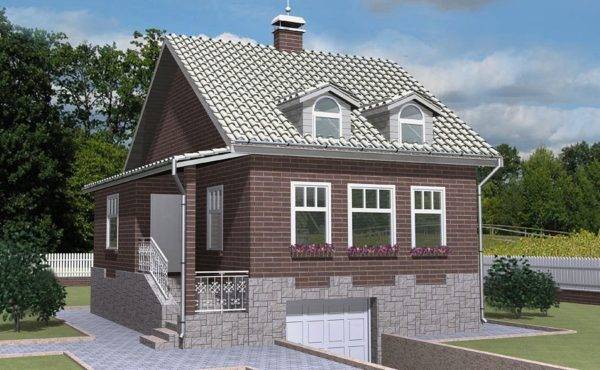

Дом с цокольным этажом и гаражом Источник pinterest.com
Наиболее практичным вариантом является дом с цоколем и пристроенным гаражом, над которым нет никаких помещений. Такие проекты позволяют экономить строительные материалы, и не занимают территорию приусадебного участка.
Одноэтажный коттедж с цокольным этажом и пристроенным гаражом Источник lestorg32.ru
Дома с цоколем и мансардой
Площадь жилого дома можно увеличить за счет дополнительного этажа. Оптимальный бюджетный вариант предусматривает обустройство не только полуподвальных помещений, но и чердачной зоны. Разработанные готовые проекты домов с цокольным этажом и мансардой представлены в самых разных вариантах.

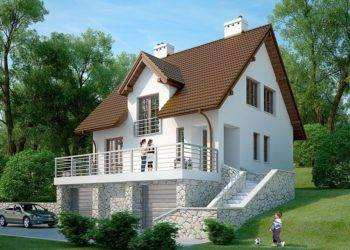

Архитектурный проект дома с мансардой, цокольным этажом и гаражом Источник mebel-go.ru

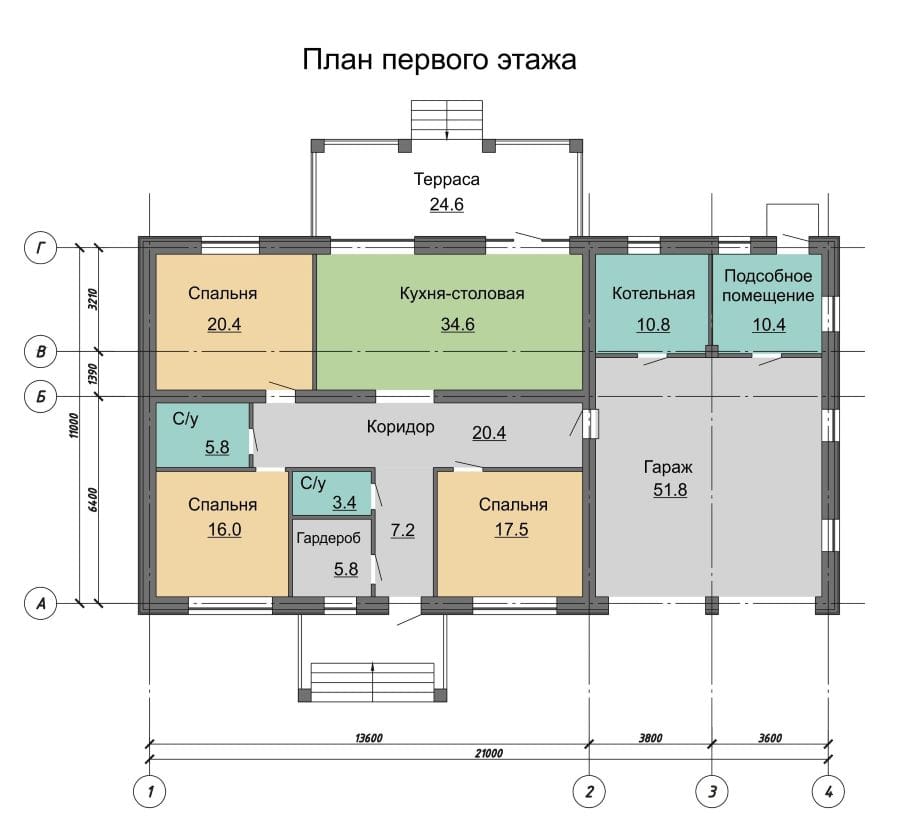

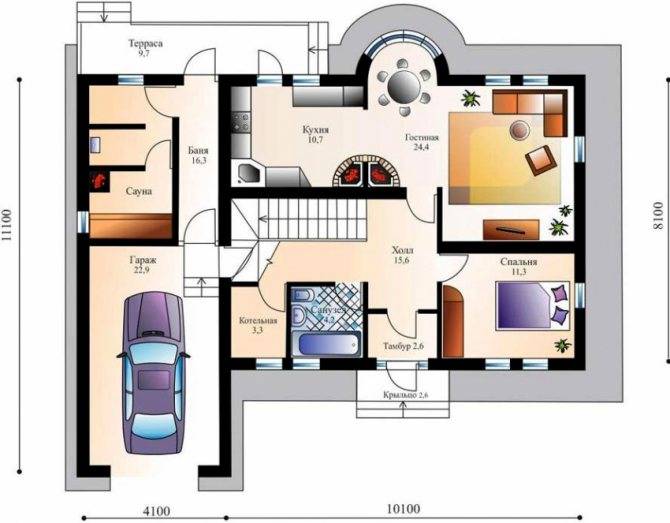

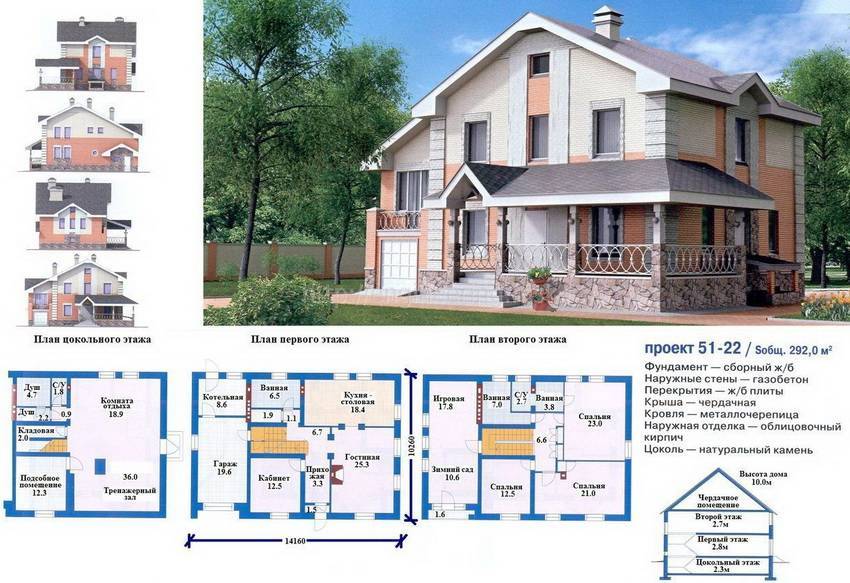

Планировка дома с цоколем, гаражом и мансардой Источник medicroslavl.ru
В зависимости от выбора архитектурных и конструкционных решений стоимость проекта варьирует в широком диапазоне
Основным отличием домов с мансардой и цокольным этажом от двухэтажных коттеджей является более низкие затраты на строительство, что очень важно для застройщиков, которым приходится экономить на материалах
Чтобы лестницы не занимали полезную площадь, выбирается оптимальный вариант конструкции, для которой требуется меньше места. Оригинально смотрятся проекты с балконом на первом и/или мансардном этажах. Полезная площадь таких зданий незначительно уступает коттеджам на 2 этажа, составляет от 100 до 900 кв.м.
Проект дома с цокольным этажом, гаражом и мансардой с балконом Источник giropark.ru
Правила создания цокольного этажа и гаража в нем
Желая обзавестись цокольным этажом для создания в нем гаража или уже имея это помещение частью плана застройки, важно помнить, что есть нормы и правила, следовать которым необходимо, поскольку нарушение требований повлечет невозможность использования помещений. На этом этаже нельзя будет не только проживать, но и делать технические помещения из-за повышенной влажности
Поэтому прежде чем приступать к работам, необходимо исследовать грунт на количество воды в нем. Если показатель будет слишком высок, то от проекта дома с гаражом в цоколе придется отказаться. Причина проста: автомобиль быстро подвергнется коррозии, находясь в постоянной сырости, а строительство специальных систем обойдется дороже, чем постройка отдельного гаража. Проекты, где дом имеет цокольный этаж, обязательно должны включать:
Проект дома в современном стиле с цокольным гаражом на два авто
- Гидроизоляция дома;
- Утепление подвального этажа;
- Оснащение вентиляцией частного дома;
- Обеспечение стабильным и очень хорошим отоплением.
Если все эти требования реализованы, то пользование гаражом в доме станет приятным и не принесет проблем. Еще одним важным моментом является то, что возведение домов с цокольным гаражом внутри должно производиться исключительно профессионалами, так как нюансов в этом деле очень и очень много. Следует помнить, что стоимость домов с углубленным этажом будет выше, чем аналогичных без такового, пусть даже общая площадь последнего будет больше.
Объясняется это необходимостью подстройки и корректировки проекта к определенным условиям участка, где строится дом
Важно помнить, что этаж, пол которого расположен на отметке земли, а потолок выше, чем поверхность земли более чем на два метра, по нормативам цоколем не является
Постройка цокольного этажа с гаражом
Гараж может считаться цокольным, если отметка пола будет располагаться ниже планировочной отметки земли. Кроме того, цоколем считается тот этаж, у которого верх перекрытия находится выше средней планировочной отметки земли, но не более чем на два метра. Все остальные варианты не считаются цоколем и, соответственно, цокольным гаражом.
Особенности конструкции
Чаще всего при строительстве цокольного этажа используют железобетонные монолитные плиты
Цокольный этаж – важная часть фундамента. Подошва ленточного фундамента располагается на несколько сантиметров ниже уровня будущего пола цоколя с гаражом, проект может включать и другие бытовые нежилые помещения. Чаще всего при строительстве используют железобетонные монолитные плиты.
Монтаж столбчатого фундамента для гаража и преимущества
Несколько советов:
- При проблемах с грунтом, фундамент и стены, возводимые из готовых бетонных блоков, устанавливают на железобетонные подушки.
- При сухом грунте строительство стен проводится с использованием облегченных бетонных блоков.
- Необходимо предусмотреть вентиляционные отверстия достаточного объема для естественного притока свежего воздуха. Это предотвратить появление сырости и плесневых грибков в нижнем этаже и гараже.
Материалы для цокольного этажа
Материалы для строительства полуподвала:
- Для стен – бетонный блок ФБС (может использоваться как фундамент).
- Обожженный красный кирпич (применяется для стен и фундамента).
- Бутовый камень, представляющий собой камень крупного размера, который кладут на раствор как кирпич.
- Стеновые блоки малого формата. Применяется при готовом фундаменте.
- Для обеспечения герметичности стен от грунтовых вод применяют гидроизоляцию. При монолите – наружная герметичность, при кладке – наружная и внутренняя.
- Для наружной обработки стен применяется битумно-полимерная мастика, которая может выполнять роль клея при рулонной гидроизоляции. В случае рулонного материала с самоклеящейся основой его накладывают сверху на поверхность, обработанную горячим битумом. В качестве гидроизолирующей обмазки используют составы полимеров из серии Пенетрон.
- Проклейка стыков ПВХ-лентой.
Гидроизоляция цоколя частных домов осуществляется в 2 слоя. Выбор материала зависит от стен и местных особенностей климата. Этим материалом покрывают все поверхности фундамента и участки соприкосновения фундамента с грунтом. Для гидроизоляции могут использоваться рубероид, толь.
Используйте различный материал для создания цоколя вашего дома
Подготовка проектов домов с цокольным этажом и гаражом, другими помещениями
Еще до создания проекта нужно тщательно обдумать все нюансы, учесть ряд особенностей и подойти основательно к строительству дома с подвалом или цокольным этажом. Предопределяющий фактор – тип грунта, на котором планируется возведение здания.
Сложно строить объекты ниже уровня земли на каменистом или песчаном грунте. Трудности возникнут и при насыщении почвы подземными водами. В некоторых случаях от идеи строительства даже одноэтажного дом с цокольным этажом следует вообще отказаться. В идеале для такого типа постройки пески и подземные воды должны залегать на глубину свыше 1,5 м. Иначе без консультации высококвалифицированных специалистов не обойтись.
Строители еще до начала работ в обязательном порядке проводят ряд геодезических мероприятий, включающих исследование рельефа местности и определение глубины залегания водоносного слоя. Если грунтовые воды находятся выше указанного уровня, то строительство цоколя не исключается, а становится более объемным и затратным, что связано с созданием надежной гидроизоляционной защиты. В таком случае проще заказать строительство цокольного этажа под ключ с учетом проведения геодезических исследований и проектирования.
Готовый проект дома с мансардой и цокольным этажом
Строительство цокольного этажа своими руками: особенности и нюансы
Перечисленные факторы обычно учитывают готовые проекты жилых зданий с цокольным этажом. Если строго следовать указанным в проектной документации рекомендациям, то возможно даже самостоятельное возведение цоколя.
В конструктивном плане строительство цокольного этажа во многом похоже на процесс изготовления фундамента, который включает 2 этапа:
- подготовку ленточной подошвы. Ее располагают приблизительно на 20 см ниже уровня будущего пола;
- постройку стен. Существует несколько способов, но самый популярный – это применение фундаментных блоков.

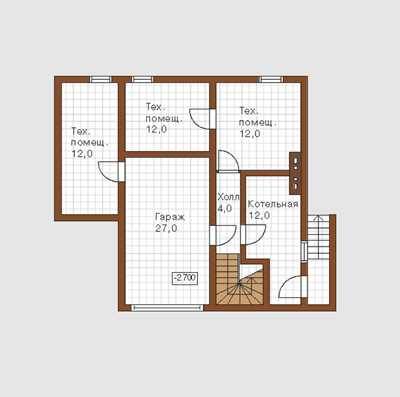

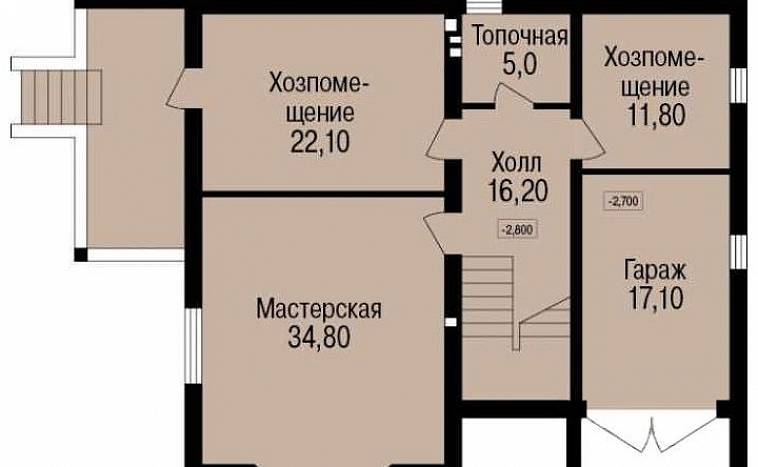

План размещения помещений на цокольном этаже
Кроме перечисленных факторов, опытные специалисты проводят адаптационную проверку здания на соответствие определенным условиям с учетом того, что обычный подпол или подвал в частном доме отличается от цокольного этажа уровнем углубления. Пол в здании с цоколем уходит под землю на 1/3 высоты этажа, а с подвальным помещением – на 2/3 или еще ниже. Также следует учесть, что строительство цокольного этажа предусматривает наличие окон, которые необходимо размещать над землей.
Немаловажный фактор в строительстве зданий с цоколем – его гидроизоляция. В этом вопросе недопустима экономия, а тем более пренебрежение, так как находиться в сырых помещениях не только некомфортно, но и очень вредно для здоровья
Все перечисленные нюансы следует взять во внимание еще на этапе планировки (их обычно учитывают архитекторы при создании проектов)
Для обустройства цокольного этажа рекомендуется выбирать местность без близкого расположения грунтовых вод
Этапы строительства дома с цокольным этажом
Перед постройкой цоколя в доме стоит четко понимать, зачем он нужен. При его возведении следует учесть дополнительные финансовые затраты и подробно ознакомиться со всеми этапами строительства.
Роем котлован
Есть три типа цокольных этажей: на уровне фундамента, выступающий и заглубленный. В последнем случае земля должна находиться в сухом состоянии. Процесс постройки начинается с котлована, его площадь заранее определяется.
Глубина должна быть приблизительно на 1 метр выше уровня подземных вод. Его определяют по воде в колодце в жару. Начинать строить цокольное помещение лучше летом.
Обустройство дренажной системы
Функционирование дренажной системы влияет не только на цоколь в доме, но и на все здание. Сделать ее достаточно легко. После рытья котлована, стоит убрать мусор, сделать ровным дно и утрамбовать. В его углу следует вырыть яму, куда ставится металлическая бочка. Ее края равны с полом.
Дренажная система
Чтобы дно было ровным, следует засыпать его слоем мелкого песка. Толщина должна составлять не меньше 15 см и не больше 20 см. После повторного выравнивания песка, на поверхность кладется гидроизоляция. На нее кладется арматурная стека, затем происходит заливка бетона.
Между бочкой и полом должны отсутствовать щели, иначе в них будет попадать жидкость. В бочку ставится дренажный насос и система установлена.
Монтаж стен цоколя
Стены в основном возводят кирпичные или из строительных блоков. Песчано-цементная смесь выступает связующим раствором. После выкладывания стен, стоит создать верхнее перекрытие. Для этого применяются бетонные плиты. Их стоит выбирать для проекта кирпичного дома с цокольным этажом из-за значительного уровня прочности.
Вентиляция
Если такое помещение создается для хранения продукции, важна хорошая вентиляция. Иначе в цоколе будет много плесени, что исключает хранение еды.
Вентиляция
С двух сторон цокольного помещения ставится пара вертикальных труб (вытяжная или приточная). Они могут быть сделаны из металла или пластика. Приточная труба нужна для втягивания воздуха снаружи, а вытяжная вытягивает его из цоколя.
Воздушные потоки
Нижний конец приточной трубы находится на уровне приблизительно 20 см от пола. Конец другой трубы располагается противоположной стороне на 30 см от потолка. Благодаря такой системе происходит беспрерывная циркуляция воздуха.
Гидроизоляция
Гидроизоляция требуется сделать в пару слоев. Материалом покрывается горизонтальная и вертикальная часть цоколя и области соприкосновения основания и цоколя с землей.
Гидроизоляция
Для оклеечных работ подойдет толь или рубероид. Обмазочным материалом может стать битумная мастика.
Проекты
Хороший вариант одноэтажного дома с цокольным этажом подразумевает обычно использование пенобетона. В такой постройке вполне можно обустроить 2 жилых комнаты (с дополнительной функцией спален). Подземный ярус используется для размещения автомашины. Прочие важные моменты:
- использование рулонной кровли;
- облицовка снаружи вагонкой, натуральным камнем или мокрой штукатуркой на выбор;
- толщина внешних опорных стен – 38 см;
- внутренние перегородки без несущей функции — из газобетона.
Для упрощения планов и последующих работ рекомендован выбор ленточного или монолитного основания с хорошим заглублением. Стоит отметить все же, что такое решение требует иногда существенных объемов работы с землей и бетоном. Зато достигается очень приличная надежность. Планировка 1-этажного загородного дома цокольного типа может быть однородной на обоих ярусах, но она может и существенно различаться. Выбор конкретного варианта остается за заказчиками.
Некоторые отличия имеет строение одноэтажной цокольной постройки с мансардой. В верхнем этаже рекомендуется располагать спальню. Этот участок делают наиболее светлым, заботятся и об эффективном проветривании.
Песчано-щебневая либо бетонная смесь должна располагаться слоем минимум 0,2 м. Упрочняющие фундаментные подушки должны быть стандартными — размером 1,1х 0,7х 0,4 м. Продумывая проект, необходимо сразу подобрать высокую марку цемента для оформления чистовых полов. Отделка цоколя обычно производится клинкером, штукатуркой. Также может применяться полимерно-песчаная плитка, сайдинг на виниловой основе, синтетический камень, керамический гранит.
Что касается геометрии, то наиболее привычным, проверенным временем решением будет использование прямоугольной формы. Количество выступов рекомендуют сводить к разумному минимуму. Те отклонения от идеальных прямых, которые не нужны по факту, следует отбросить. На севере рекомендуется оставлять полностью глухую стену. В идеале окна ориентируются на юго-запад либо юго-восток.
При продумывании конкретного решения лучше учитывать те потребности, которые появятся через несколько месяцев или даже лет. В зависимости от приоритетов может быть оборудована большая столовая либо просторная кухня. Типовая толщина основания — 0,1 м. Однако точный размер ее подбирают с учетом уровня нагрузки. Также стоит учесть особенности подводимых коммуникаций.
Хотя существуют планировки одноэтажных домов на склоне, гораздо дешевле и практичнее обустраивать их на ровной местности. Большая высота цокольного этажа позволяет сделать постройку внушительнее. При глубоком расположении этого яруса здание получит приземистый вид. Под деревянные и каркасные постройки рекомендуется делать выступающий фундамент.
