Как правильно провести защиту примыкания кровли к стене здания

Флешинг

Метод относительно прост в применении. Его суть заключается в следующем:

• сначала на поверхности наносят мастику;
• после этого на нее клеят геотекстиль;
• сверху примыкание снова обрабатывают при помощи мастики.

Каждый слой наносят только по прошествии 3 часов после укладки предыдущего. В результате получают полностью герметичное примыкание. Оно будет исправно служить более 20 лет, выдерживая рабочие температуры от – 40 до +75 градусов. Чтобы получить качественный результат, придется соблюдать несколько правил:

• До начала работ каждую поверхность очистить от любого мусора и пыли. При наличии кровельной посыпки на материале, в местах нанесения мастики ее счищают.
• Кирпичные стены стоит оштукатурить и подождать, пока нанесенный слой полностью высохнет. Бетонные стены обрабатывают битумным праймером.
• Каждую неровность на оклеиваемых поверхностях следует удалить, а сколы заделать при помощи герметика.

Такой способ обустройства примыкания повышает долговечность кровельного пирога и стропильной системы.

Примыкание кровли к другим поверхностям

Схема примыкания кровли к парапету

В случаях, когда необходима герметизация стыков покрытия с другими поверхностями, применяют несколько другую методику. К примеру, если присутствует примыкание кровли к парапету, последний необходимо утеплить.

Стены в этом случае утепляют, прокладывая слой минеральной ваты. В местах соединения с парапетом на кровельный ковер наплавляется дополнительный слой.

Листы утеплителя закрывают цементно-стружечными плитами или плоским шифером. Из жесткой плиты минеральной ваты делают бортик под наклоном. Его вклеивают на горячий битум непосредственно в угол.

Первый слой кровельного покрытия загибают на горизонтальную плоскость на 15 см, второй слой должен перекрыть предыдущий на 5см.

Далее оформляют фартук из стали, который отведет дождевую воду на кровельную поверхность. После этих действий узел примыкания кровли к парапету будет надежно и надолго загерметизирован.

В местах прохода через потолок и чердак можно использовать силиконовый герметик, там, где труба проходит через кровельное покрытие – планки.

Саму печную трубу на крыше рекомендуется устанавливать ближе к коньковой планке. В ендове трубу выводить нельзя, так как ее примыкание к кровле с надежной герметизацией будет практически невозможно осуществить.

При крыше, покрытой битумной черепицей, лучше всего использовать примыкающую планку. Она плотно прижмет узлы друг к другу и не даст воде попасть внутрь.

Если кровля покрыта черепицей из металла, используют планку вака. Под планку укладывают вакафлекс, затем планка закрывается и тщательно замазывается герметиком.

Вакафлекс – это рулонный самоклеящийся материал, который можно использовать также при обработки стыков кровли со стенами, парапетами и дымоходами.

Армированный для дополнительной жесткости, имеющий разнообразный выбор цветовых решений, материал прекрасно подходит для различных операций, связанных с герметизацией.

При покрытии металлической черепицей желательно использовать наружную и внутреннюю планки из металла. Отделанные таким образом стыки прослужат очень долго без необходимости ремонта.

Швы в этом случае не будут протекать, а узлы кровли примыкания прослужат от 25 и больше лет.

Соединение кровли с выступающей над крышей стеной также, обязательно должно быть обработано.

Штробится бороздка, в которую вводится часть кровельного покрытия. Далее все заделывают герметиком на битумной основе. Такой герметик можно использовать даже при мокрых поверхностях.

Торцевые стены осложняют операцию, потому что кровля примыкает к ним наклонно. Поэтому, при заделке таких стыков нужно быть особенно внимательными и аккуратными.

Для заделки стыков покрытий с керамической черепицей рекомендуется использовать ленты из гофрированного алюминия.

Волнистый профиль материала повторит форму черепицы, а залитый далее битум придаст швам абсолютную герметичность. Эти ленты могут применяться также в случае с битумной черепицей. Широкий выбор цветовой гаммы материала позволит подобрать нужный оттенок под окраску покрытия крыши.

Необходимость устройства примыканий кровли

Очень важно, чтобы все элементы строения, так или иначе примыкающие к кровле (вентиляционные и печные трубы, козырьки, стены, навесы и др.), были устроены согласно специально плану. Как известно, эти места наиболее подвержены активному скапливанию любой влаги

Неудобство зачастую также доставляют мусор, ветки и листва деревьев, скапливающиеся в тех местах, где ветер дует наиболее сильно. В зимний период времени узел примыкания кровли к стене под воздействием снега испытывает сильнейшие нагрузки.

После того, как устройство стропильной системы крыши окончено, необходимо лишь оснастить кровлю необходимым покрытием.

Металлочерепичный настил необходимо укладывать с сохранением возле стен небольшого зазора. Делается этого для того, чтобы обеспечить всю конструкцию нормальной вентиляцией, при этом сделав правильное примыкание металлочерепицы к стене. После этого в полотне стены посредством штробления нужно создать канавку, имеющую глубину примерно 2,5 сантиметра. Стыковая планка при этом оснащается особым уплотнителем, а затем плотно укрепляется в пазу и крепится дюбелями. Затем место штробления обрабатывается специальным герметиком на силиконовой основе. Планка примыкания фиксируется на верхних точках черепичных волн при помощи саморезов или шурупов.

В том случае, если покрытием кровли выступает рулонный материал, например, покрытие из битума или битума с полимерами, то примыкание кровли к стене должно обрабатываться по следующему принципу:

1. На участки стыков покрытия со стеной накладываются прижимные рейки.
2. Наложенные рейки нужно крепко зафиксировать с помощью саморезов.
3. Стыковые участки обрабатываются герметиком на основе силикона.
4. Как вариант – наложение эластичной мастики наряду с армирующим геотекстилем, а сверху – второй слой мастики. Этот метод именуется флэшинговым. Он приобрел довольно широкую популярность ввиду хорошего конечного результата работы – швы получаются эластичными, прочными и прекрасно герметизированными. Такой способ является относительно недорогим, к тому же его можно выполнять и собственноручно, не привлекая лишнюю рабочую силу и не тратя материальные средства на оплату труда специалистов.

Наносить мастику на стыки следует при помощи кисти или валика. Этот материал застывает быстро, но необходимая эластичность, тем не менее, сохраняется. Сцепление мастики практически с любым материалом проходит без каких-либо проблем.

Благодаря входящему в состав материала полиуретану покрытие приобретает дополнительную пластичность и стойко переносит воздействия абсолютно любого рода. Эксплуатационный срок такого настила может достигать более 20 лет, а качество не страдает даже при такой больше амплитуде температур, как от -40 до +75 градусов.

К флэшинговому методу стыки готовятся по-разному в зависимости от материалов, используемых для устройства кровельных примыканий, а также от их конфигурации. Делается это следующим образом:

1. Каждую из поверхностей необходимо тщательным образом очистить от пыли и грязи.
2. Оснащенный обсыпкой рулонный материал нужно очистить в тех местах, куда будет наноситься мастика.
3. Поливинилхлоридные кровельные мембраны ПВХ следует очистить от пыли и обезжирить их.
4. Бетонные поверхности надо промазать праймером для того, чтобы снизить их влажность.
5. Отштукатуренную кладку кирпича необходимо оставить до окончательного высыхания.
6. Трещины и щели больших размеров нужно обработать герметиком еще до начала основного процесса работы.
7. Мастику на уже подготовленный участок следует наносить валиком или кистью.
8. Поверх мастики необходимо уложить геотекстиль.
9. На геотекстиль снова должна наноситься мастика.
10. Интервал, между которым следует наносить каждый из слоев, может составлять от трех часов до суток.
11. После высыхания при желании можно нанести еще один мастичный слой, но уже желаемого цветового оттенка.

Всего на 1 м² мест стыков в среднем требуется использовать около 1 килограмма мастики. Объем расхода праймера приблизительно равен 0,3 килограмма на 1 м². Рассчитывать расход геотекстиля необходимо еще до его приобретения.

Полезные советы

Прежде чем приступать к обустройству примыканий, обратите внимание на толщину материала, используемого в качестве планки. Она может быть равна толщине основного кровельного покрытия, однако, предпочтительнее использовать элементы не толще 0,5 см, так как они более гибкие и лучше принимают нужную форму.
Шторбы, сделанные в кирпичной стене, необходимо тщательно промывать водой, так как оставшаяся в них пыль будет препятствовать хорошему сцеплению силиконового герметика и основания.
Гидроизолирующий состав следует наносить только на сухие поверхности.. В данной статье мы рассмотрели, как правильно устанавливается планка примыкания

Фото и инструкция по монтажу помогут вам выполнить данные работы самостоятельно, что позволит избежать затрат на привлечение квалифицированных кровельщиков

В данной статье мы рассмотрели, как правильно устанавливается планка примыкания. Фото и инструкция по монтажу помогут вам выполнить данные работы самостоятельно, что позволит избежать затрат на привлечение квалифицированных кровельщиков.

Надеемся, что мы ответили на все интересующие вас вопросы.

Чарли Гард умер за неделю до своего первого дня рождения Чарли Гард, неизлечимо больной младенец, о котором говорит весь мир, умер 28 июля, за неделю до своего первого дня рождения.

9 знаменитых женщин, которые влюблялись в женщин Проявление интереса не к противоположному полу не является чем-то необычным. Вы вряд ли сможете удивить или потрясти кого-то, если признаетесь в том.

13 признаков, что у вас самый лучший муж Мужья – это воистину великие люди. Как жаль, что хорошие супруги не растут на деревьях. Если ваша вторая половинка делает эти 13 вещей, то вы можете с.

Зачем нужен крошечный карман на джинсах? Все знают, что есть крошечный карман на джинсах, но мало кто задумывался, зачем он может быть нужен. Интересно, что первоначально он был местом для хр.

Что форма носа может сказать о вашей личности? Многие эксперты считают, что, посмотрев на нос, можно многое сказать о личности человека

Поэтому при первой встрече обратите внимание на нос незнаком

20 фото кошек, сделанных в правильный момент Кошки — удивительные создания, и об этом, пожалуй, знает каждый. А еще они невероятно фотогеничны и всегда умеют оказаться в правильное время в правил.

Расположение примыкания

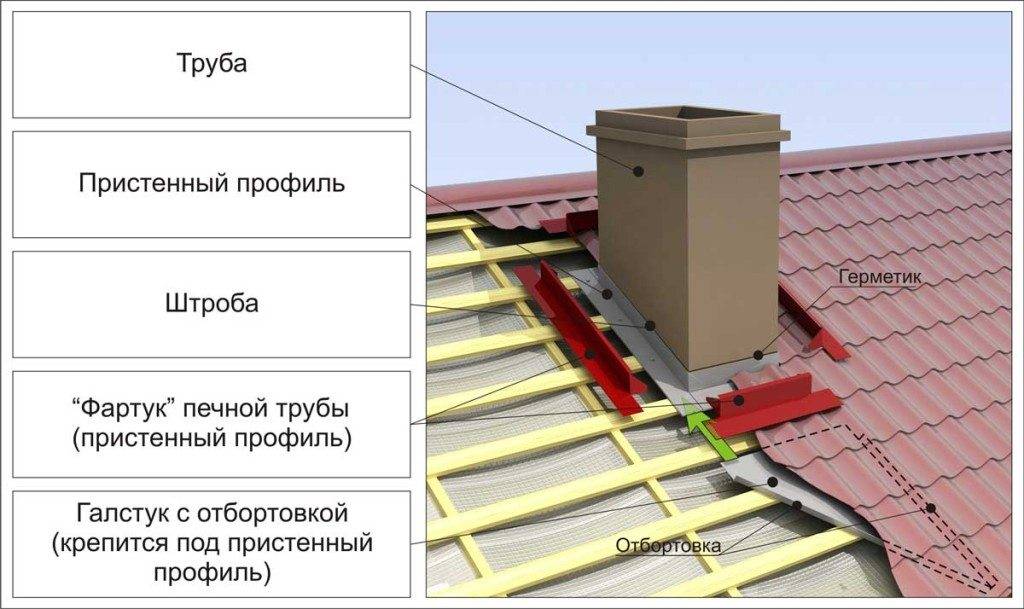

Схема устройства примыкания

Согласно СНиП 41-01-2003, включающим в себя нормативную базу по дымоходам, четкая регламентация расположения дымовой трубы отсутствует.

Четкое определение есть только для ее высоты:

• Высота должна составлять как минимум 50 сантиметров над коньком, если труба расположена удалена от него не более, чем на 1,5 м;
• Должна быть равной или выше конька, если располагается на расстоянии от 1,5 до 3 м;
• При нахождении далее чем в 3 метрах от конька, труба должна быть расположена на одном уровне или выше линии, условно проведенной вниз от конька под углом в 10° относительно горизонта.

При решении остальных связанных с расположением дымоходов и устройством таких элементов, как примыкание кровли к дымоходу вопросов приходится полагаться только на мнение специалистов.

Выпадение конденсата может происходить как внутри трубы, так и на ее конце или на служащем для ее защиты от осадков зонтике. Главная опасность конденсата состоит в том, что на морозе он образует наледь, существенно ухудшающую тягу в котле или камине.

• Здесь проще выполнить примыкание кровли к дымовой трубе;
• Отсутствуют снеговые карманы, сводя к минимуму риск возникновения протечек.

Конструкции планок и технологии монтажа

Для начала рассмотрим технологию монтажа профнастила и металлочерепицы, которая предусматривает устройство стыков с внутренним и внешним фартуками:

1. Перед началом укладки кровельного покрытия вокруг дымохода укладывается внутренний фартук с использованием нижних планок. Их конструкция отличается от верхних наличием продольных отгибов кромки.
2. Сначала укладывается деталь с низкой стороны (под трубой), затем боковые и в последнюю очередь сверху (над трубой). Отгиб кромки направлен вверх для того, чтобы создать преграду для влаги. Снизу устраивается водоотводящий галстук – лист с загнутыми краями.
3. Каждая планка сначала прикладывается к стене, на которой отмечается ее верхний край. По этой полосе пробивают штробу. Ее очищают от пыли, заводят в нее отгиб кромки вертикальной части и заполняют герметиком. Горизонтальная и вертикальная часть детали крепится к обрешетке и стене саморезами.
4. Далее укладывается покрытие кровли.
5. Поверх листов профнастила и металлочерепицы в том же порядке укладывается внешний фартук. Конструкция планки – уголок без загибов кромки.

Видео: Такая технология достаточно надежная, но, с другой стороны, предусматривает дополнительный расход металла. Поэтому часто используется технология укладки одного фартука:

1. Вначале кладется покрытие кровли. Лист профнастила или металлочерепицы не укладывается на всю длину ската крыши, а только до верхнего края трубы.
2. Поверх листов кладется нижний фартук (верхняя планка), затем боковые детали и в последнюю очередь верхний фартук (нижняя планка). Поверхность кирпичной кладки штробится для устройства отгиба на вертикальной части. После монтажа планок все швы замазываются герметиком. В качестве крепления используются саморезы.
3. Кладется часть листа профнастила или металлочерепицы на оставшуюся часть крыши от конька до верхнего края трубы.

Стоит отметить, что конструкции планок у многих производителей кровли в отдельных регионах страны различаются. Доборные элементы для профнастила и металлочерепицы могут быть такого вида. Или, например, имеет право на существование планка с диагональными краями. Она отводит потоки дождя в разные стороны, защищая угловые стыки от намокания. Совершенно отличаются планки при устройстве кровли из мягкой битумной черепицы или рулонных материалов.

1. Примыкание к дымоходам и парапетам крыши начинается с устройства треугольной рейки, которая поднимет край кровельного ковра для создания контруклона, он является естественной преградой для осадков.
2. Далее монтаж покрытия кровли. В угловой стык поверх черепицы укладывается ендовый ковер.
3. Планка защищает только верхний край примыкания от попадания влаги между кирпичной кладкой и кровельным материалом. С одного конца она отгибается под углом 45о в сторону стены, с другого конца изгибается в виде капельника. Для дополнительной гидроизоляции применяется силиконовый герметик.

Уязвимость узлов примыкания

Это довольно уязвимые места потому, что на них скапливается заброшенный воздушными потоками мусор. А если добавить к этому осадки в виде дождя, снега, получается довольно неприглядная картинка. Это пагубно сказывается на покрытии, и выводит из строя не только гидроизоляционный материал, но и кровельный.

1. Когда планируете возвести кирпичный дом, то проект будет предусматривать особый козырёк. Он должен быть длиной примерно в полкирпича, это оградит стык крыши и стеновой конструкции.
2. Строители уже на этапе укладке кирпича, могут сделать специальную выемку. В конце заводят листы кровельного материала.

Герметизацию примыкания, осуществляют с помощью разных технологий и стройматериалов.

Метод флэшинга

Данный метод обустройства стыков между стеновыми конструкциями и кровельным пирогом является очень удобным и простым в использовании. Эта технология была разработана не так давно и подразумевает обработку швов несколькими слоями герметика и специальным слоем геотекстиля, который укрепляет соединение.

Каждый новый слой должен просыхать от 3 часов до одних суток. Здесь главное не затягивать время, поскольку это является грубым нарушением технологического процесса, что может повлечь за собой неприятные последствия.

Если все правила обустройства стыков стеновых конструкций и кровельных пирогов данным методом были соблюдены, то получившаяся конструкция будет обладать следующими достоинствами:

максимальная степень герметичности;

• эластичность и гибкость;
• высокая степень сопротивления температурным изменениям;
• высокая степень сопротивления к воздействию природных факторов;
• длительный срок эксплуатации;
• прочность.

Используя данный метод, можно легко и быстро обустроить примыкание скатной или плоской кровли рулонного стройматериала любого типа к стеновой конструкции, которая изготовлена из любого материала. В первую очередь технологический процесс требует тщательной подготовки обрабатываемых поверхностей, на которые впоследствии будет нанесен слой гидроизоляционного слоя. В принципе, достаточно провести очистку поверхности от пыли и прочих загрязнений.

Примыкания скатной и плоской кровли к стене

Если финальная поверхность крыши является рулонным стройматериалом со специальными минеральными добавками, то эти вкрапления следует убрать по всей площади будущего шва, на которую будет нанесен герметик и укрепляющий материал. Если этого не сделать, то невозможно будет добить сцепления материала достаточной прочности.

В результате даже малейший поры ветра может сорвать материал с крыши

Поэтому крайне важно надежно закрепить каждый слой кровельного пирога. Также стройматериалы необходимо очищать не только от загрязнений, но и от жировых масс в местах соединения

Если данный метод применяется для обустройства стыка кирпичной стеновой конструкции с кровлей, то сначала необходимо взглянуть на качество кладки материала. Если стена имеет значительные повреждения и довольно старая, то не лишним будет наложить слой штукатурки.

Все монтажные работы, которые связаны с гидроизоляцией мест соприкосновения, следует проводить только после того, как штукатурка полностью просохла. Перед началом работ с герметиками и армирующими составами лучше нанести слой грунтовочного материала и также дождаться его высыхания. Затем можно приступать к работам.

Важно знать! Для этих целей используется специальный грунтовочный состав, поэтому лучше проконсультироваться у продавца в магазине. Примыкание мягкой кровли

Примыкание мягкой кровли

Если речь идет о железобетонных стеновых конструкциях и примыкании к ним плоской крыши, следует первым делом удостовериться в целостности поверхностей. Очень часто со временем в подобных конструкциях появляются трещины и сколы. В случае обнаружения подобных проблем, необходимо заполнить их строительным герметиком и дождаться его высыхания.

Если присутствуют некоторые неровности, то их следует зашлифовать или заполнить цементным раствором. После этого необходимо обработать поверхность специальным грунтовочным составом на основе битумных смол. Данная операция значительно снизит пропускную способность материала, а также повысит адгезию поверхности для более плотного контакта стены с мастикой.

После окончания всех работ по обустройству примыкания данным методом, можно приступить к декорированию. Существуют мастики, которые имеют в составе цветные пигменты. С их помощью можно добиться более гармоничного внешнего вида всей конструкции.

Места соприкосновения стены и кровельного пирога считаются потенциально опасными площадями. Любое нарушение технологического процесса во время их обустройства неизбежно повлечет за собой преждевременное разрушение слоя гидроизоляции. Впоследствии талые и дождевые воды будут беспрепятственно проникать в полости кровли. Мокрые ватные утеплители теряют до 60% своей теплоизоляционной способности.

Помимо этого, влажная среда ведет к образованию грибков и загниванию деревянных элементов. В итоге придется выложить значительную сумму за капитальный ремонт кровли. Теперь вы знаете, как сделать примыкание кровли к стене.

Вернуться к содержанию

Традиционные примыкания кровли к стенам

Эти места, в зависимости от вида кровельного покрытия, герметизируются несколькими способами. Они должны быть предусмотрены еще на стадии проектирования. В случае с кирпичной стеной, во время кладки стен выполняется выступающий на полкирпича козырек, прикрывающий впоследствии место примыкания и защищающий его от атмосферных осадков.

Может быть также предусмотрен вариант, когда в стене оставляют выемку глубиной в четверть кирпича, в которую затем заводится кровельный материал.

• О нюансах процесса утепления стен пенопластом мы рассказываем здесь.
• Технология гидроизоляции кровли с использованием битума приводится по этой ссылке.
• Как правильно монтировать вентилируемую кровлю, читайте в нашей статье.

Примыкание кровли из металлопрофиля или металлочерепицы

• Если вертикальная поверхность, к которой примыкает кровля, является бетонной или кирпичной оштукатуренной, то:
  1. В ней делается выемка, параллельная кровле, глубиной 2 – 3 см.
  2. В эту выемку вставляется обработанный герметиком фартук из кровельной стали, соответствующей основному кровельному покрытию.
• Существуют также специальные планки, нижняя сторона которых крепится к кровельному покрытию саморезами.
  1. 1. При этом в штрабу дюбелями крепят деревянную рейку, к которой, в свою очередь, саморезами крепят профилированную защитную планку. Другим краем планка ложится на покрытие кровли.
     2. Затем штрабу заполняют кровельным герметиком или цементным раствором.

Если кровля имеет гидроизоляционный слой, то его загибают на стену и битумным или силиконовым герметиком наклеивают под планку.
Если планки примыкания стыкуются по длине, то нахлест должен быть не менее 100 мм.
Есть способ примыкания к стене, выполняемый из двух специальных фартуков методом наложения. В этом случаем выемка в стене не нужна.

1. Верхний фартук крепят к стене дюбелями.
2. Под него заводится нижний и сцепляется с верхним замковым соединением.
3. Нижний фартук крепится специальными кляммерами, которые прикручивают к кровельному покрытию саморезами.
4. Все места соединения элементов обрабатывают силиконовым герметиком.

Для устройства примыканий натуральной черепичной кровли используют специальную ленту из гофрированного алюминия. Пластичность материала позволяет ему повторить профиль черепицы. Гидроизоляцию обеспечивает залитый в шов горячий битум.

Примыкания мягкой кровли

• • Устройство узла примыкания мягкой кровли к стене начинается также с устройства штрабы на стене, выполняемой на высоте 200 – 500 мм от поверхности кровельного покрытия.
  • По периметру линии примыкания крепится антисептированный треугольный брусок. Он призван обеспечить плавный переход кровельного покрытия на стену, который создаст дополнительный барьер для подтекания влаги.

• Место сопряжения очищают от пыли и промазывают праймером.
• Затем мягкое покрытие кровли накладывают на брусок.
• На герметик или битумную мастику приклеивают полосу для устройства ендовы. Обычно она имеет ширину 1000 мм и изготовлена из усиленного на разрыв рулонного материала (ендовый ковер). При этом полоса начинается от штрабы на стене, а другим краем не менее чем на 200 мм заходит на кровельное покрытие.
• Специальным валиком склеиваемые материалы прижимают и разглаживают.
• Завершающим этапом является установка металлической прижимной планки шириной 100 – 120 мм, имеющей отбортовку, входящую в штрабу. К стене ее крепят дюбелями.
