Вентиляционные клапаны на решетках и пластиковых окнах для создания оптимального микроклимата в квартире

Проветривание в помещении без отверстий в стене

В помещении без окон система вентиляции монтируется в стену

• из трубы диаметром 60—150 мм;
• москитной сетки или вентиляционной решётки, которой закрывается наружный конец трубы, выходящий на улицу (как сделать выход вентиляции на улицу?);
• регулировочной заслонки;
• корпуса;
• воздушного фильтра;
• теплоизоляционной прокладки.

Этапы установки

1. Определить расположение вентиляционного элемента. Небольшой клапан лучше располагать между подоконником и батареей отопления, а большой — рядом с оконным проёмом на высоте 2 м от пола.
2. Проделать в стене сквозное отверстие перфоратором и буром. Если дом каркасный или деревянный, применяются коронные свёрла (о вентиляции в каркасном доме читайте тут, а о том, как установить вентиляцию в частном доме, написано здесь). Отверстие в помещении, граничащем с балконом, лучше проделывать снаружи.
3. Обрезать трубу до необходимой длины, обернуть её утеплителем типа «Пенофол», плотно вставить в отверстие. Если между трубой и стеной осталось пространство, его необходимо залить монтажной пеной.
4. К концу трубы изнутри помещения прикрепить корпус клапана. Установить снаружи вентиляционную решётку.

отдельной публикацииПомещение без нормальной циркуляции воздуха подвергается накоплению влаги, появлению грибка на стенах. Чтобы предотвратить все это, необходимо правильно организовать вентиляцию. Обо всем, что необходимо знать для грамотной установки вентиляции в бане, погребе, подвале, сарае или гараже, читайте на нашем сайте.

Разновидности клапанов

По конструкции клапаны могут быть:

• Одностворчатые. Эффективный, но менее распространенный вариант. Во время движения воздушного потока оказывается давление на створку клапана, отчего он открывается и выпускает лишние запахи. Когда движения нет, то под воздействием обратной тяги створка закрывается. Это предотвращает проникновение нежелательных запахов внутрь помещения. Если человек использует вентиляцию естественного типа, такой вариант наиболее предпочтителен.
• Клапан типа «Бабочка» (двустворчатый). Наиболее распространенная модель, которая оснащается двумя шторками. Они открываются из-за сильного воздействия воздуха и закрываются, когда никакого движения нет. Все работает автоматически без участия пользователя.
• Жалюзи. Принцип работ этого устройства такой же, как у первого варианта. Единственное отличие – габариты. Поэтому его устанавливают на крупных производственных предприятиях или в больших домах.
• Конструкция мембранного типа. Принцип действия прибора основан на изменении положения пластины из-за влияния воздушного потока. Оборудование получило широкое применение в местах с естественной вентиляцией, так как здесь не требуется оказывать сильное воздействие на главный элемент.

Это не единственные отличия, также существуют модели:

С ручным управлением, прибор устанавливается на крупных предприятиях, где присутствует высокое движение воздуха. Автоматические изделия срабатывают без участия пользователя, этот вариант больше подойдет для установки дома.
Различаются по способу монтажа. Встречаются горизонтальные и вертикальные варианты.
Встречаются круглые и прямоугольные изделия

Чтобы выбрать правильный вариант, важно понимать, что форма полностью зависит от особенностей размера сечения воздушного канала.
Также учитывается пропускная способность. Здесь все зависит от объема воздуха, который проходит через клапан.
Последнее различие – материал изготовления

Пластиковые подойдут для установки в домах и квартирах, так как они издают меньше шума при работе. Для офисных зданий и производственных предприятий рекомендуется устанавливать металлические изделия. Они более габаритны и обладают высокой пропускной способностью.

Конструкция

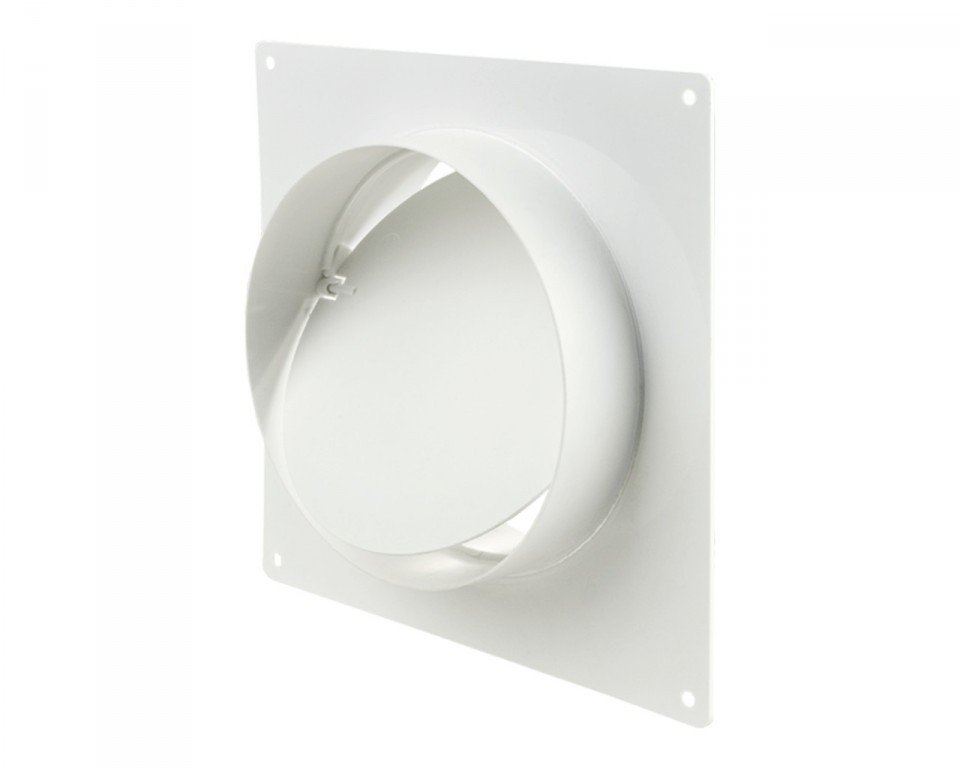

Модель включает три основные части: неподвижную, подвижную, фланец для подсоединения воздуховода.

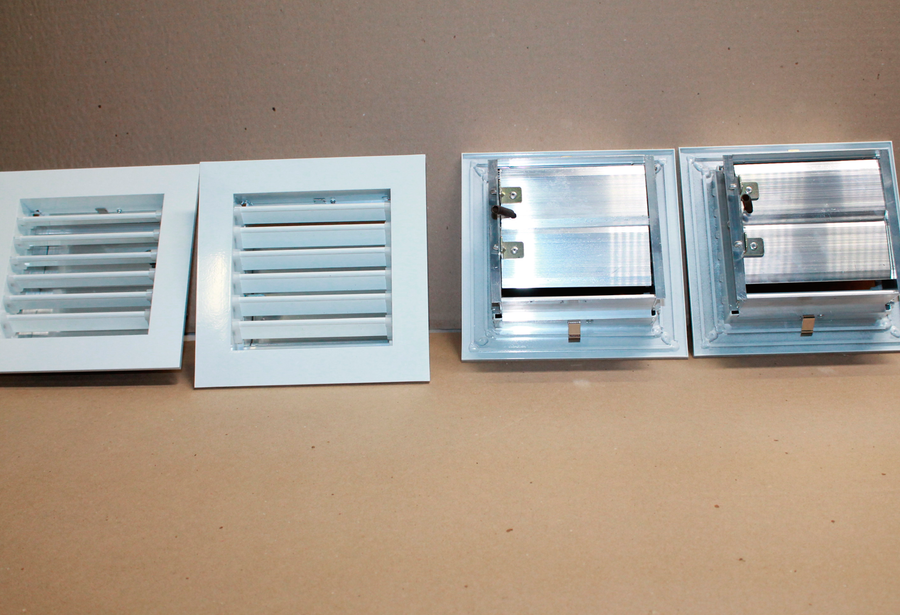

Стационарная часть это — собственно решетка. Она выступает и в качестве декоративного элемента, и барьера, защищающего и закрывающего клапан от случайных повреждений.

Так как решетка купирует вентиляционное отверстие, с улицы не проникает запах, всевозможные мелкие частицы. При понижении температуры извне решетка предотвращает теплопотери

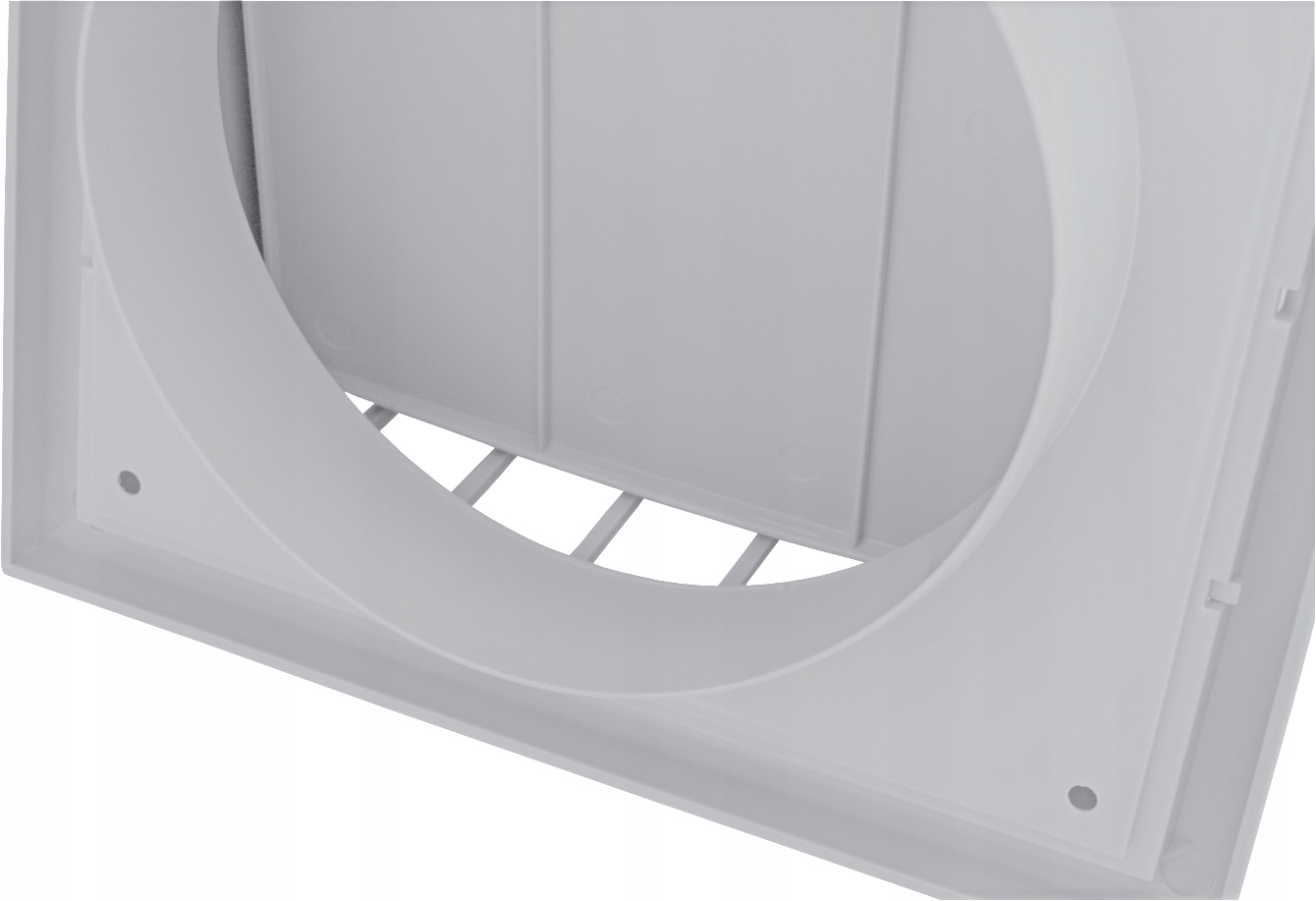

Она имеет прямоугольную геометрию, изготовлена из пластмассы. Конструкция должна перекрывать не только вентиляционную шахту, но и захватывать немного стены.

Производят клапан для решеток из пластика, поскольку эксплуатировать его приходится в условиях агрессивной влаги.

Фланец в разрезе выглядит как круг. Диаметр его — от 11 до 15 см. Посредством фланца клапан интегрируют в воздуховод

Основной недостаток — при минусе жалюзи или лепестки могут замерзнуть. Чтобы решить эту проблему, в систему встраивают обогреватель.

Материал производства

В какой бы магазин не отправился покупатель за каминной решеткой, он не сможет найти изделие, которое будет произведено из пластика. Все дело в том, что температура в каминной коробке может достигать 150°С градусов. Но если постараться, то можно найти и пластиковые решетки, которые стоят в несколько раз дешевле, однако быстро приходят в негодность.

В большинстве случаев, вентиляционные решетки, которые устанавливают в коробе действующего камина, производят из следующих материалов:

• сталь;
• чугун;
• алюминий;
• керамика.

Если рассматривать конструктивные особенности, то решетки из металла представляют собой целостное изделие, но некоторые производители предлагают сварные или кованые варианты. Чаще всего приобретаются, конечно же, первые два типа решеток. Все дело в их широкой доступности, ведь они вышли на массовое производство, соответственно, имеют более низкую стоимость.

Эксклюзивная модель

Отличие заключается еще и в декоративной отделке. Решетки, которые идут массовым производством, зачастую более скромные и стандартные элементы украшений, а вот с коваными вариантами не все так прозаично. Такие декоративные решетки нередко украшают роскошными узорами и завитками, наносят орнамент и элементы флористики.

Что касается способа обработки изделий, то зачастую практикуется нанесение на их поверхность краски, устойчивой к воздействию высоких температур, но не исключено и гальваническое покрытие. В последнем варианте на изделие будет нанесен слой меди, хрома или никеля, а по индивидуальному заказу можно покрыть поверхность напылением из драгоценного или полудрагоценного металла.

Вытяжная система вентиляции

Каждый многоквартирный дом имеет стационарную вытяжную систему вентиляции, состоящую из центрального вентканала и воздуховодов, подведенных к каждой квартире.

Если вы заметили, что у вас долго сохраняется запах после приготовления пищи, или «ароматы» из ванной и туалетной комнат, это свидетельство недостаточной или полностью отсутствующей вентиляции. Очень часто такое явление наблюдается после замены обычных деревянных рам на пластиковые стеклопакеты.

Проверить функционирование встроенной системы вентилирования можно простым способом: достаточно поднести к вентиляционной решетке полоски бумаги 5Х15 см и проследить за ее состоянием:

• Если бумага остается неподвижной, значит, система вентиляции не работает. Откройте все окна и снова поднесите бумагу к вентиляционной решетке.
• Если бумага при открытых окнах прилипает к решетке – каналы работают, и проблема в поступлении свежего воздуха. Особенно часто такое бывает в квартирах с пластиковыми окнами, где затруднена естественная вентиляция извне.
• Когда даже при открытых окнах бумажка не прилипает к решетке или еле шевелится, необходимо осуществить чистку воздушных каналов. Из-за скопившейся пыли или грязи, попадания мусора, насекомых движение воздуха по ним затруднено.

В кухне и санузле установлены локальные вентканалы. Учитывая особую загрязненность и увлажненность воздуха, усилить работу вентиляционной системы здесь можно с помощью вытяжного вентилятора.

Кухни в зоне готовки пищи нужно оборудовать вытяжкой. Ее использование позволяет предупредить распространение кухонных запахов и испарений по всем жилым помещениям.

Для обеспечения вентиляции в санузле рекомендуется использовать электрический встроенный вентилятор. Учитывая повышенную влажность воздуха, он должен иметь надежную защиту от воды. Вентиляторы такого уровня имеют маркировку IPx4. К вытяжным вентиляторам также предъявляются требования по бесшумности работы и производительной мощности от 50 и выше м3 воздуха в час.

Пошаговая инструкция по установке приточного вентиляционного клапана в пластиковое окно

Рассмотрим детальней процесс установки клапана. Установка не займет много времени и не потребует никаких особых навыков.

Для установки клапана для проветривания понадобятся:

• сам клапан в комплекте;
• канцелярский нож;
• отвертка или шуруповерт;
• линейка или заготовленный шаблон.

Все необходимые для монтажа клапана детали идут в комплекте. В комплект входит сам клапан длиной 35 сантиметров, один отрезок уплотнителя длиной 35см, два уплотнителя длиной по 16 см, три заглушки для крепления клапана, саморезы.

Шаг 1. Определение места установки клапана. Клапан для проветривания размещается на верху створки. Ориентировочно посередине створки отмечаем при помощи линейки (или приложив заготовленный шаблон длиной 35 см) место расположения клапана. В узких створках возможно придется сместиться в сторону, что б не попасть на фурнитуру окна.

Определяем место размещения клапана на створке

Шаг 2. Удаление типового уплотнителя между метками. Аккуратно ножом делаются с двух сторон надрезы и уплотнитель легко вынимается из паза.

Вынимаем уплотнитель из паза

Шаг 3. Установка крепежных дюбелей. В паз, в котором находился типовой уплотнитель, вставляются три крепежных дюбеля (более широкой стороной рубашки вниз). Они будут служить для крепления клапана на створке. Два дюбеля по краям и один по середине.

Установленные дюбели для крепления клапана

Шаг 4. Установка клапана. Для удобства фиксации клапана на створке, на клапан предварительно нанесен двухсторонний скотч. Со скотча снимается защитная пленка. Клапан при помощи скотча приклеивается в нужном положении.

Снятие защитной пленки двухстороннего скотча

Шаг 5. Крепление клапана к створке окна. Прикрепляем клапан к профилю при помощи саморезов, вкручивая их в установленные ранее дюбели через крепежные отверстия клапана. Теперь клапан надежно зафиксировани при помощи скотча и саморезов.

Закрепляем саморезами

Шаг 6. Вставляем новый уплотнитель. Взамен типового уплотнителя между креплениями клапана вставляем два уплотнителя по 160 мм, которые идут в комплекте. Клапан на сворке установлен.

Вставляем уплотнители длиной 160 мм

Шаг 7. Замена типового уплотнителя на раме. Для функционирования клапана нужен приток воздуха. Для этого необходимо заменить типовой уплотнитель на уплотнитель из комплекта. Отмечаем отрезок длиной 350 мм на раме строго напротив установленного клапана. Вырезаем имеющийся уплотнитель и на его место вставляем уплотнитель из комплекта.

Вставить новый уплотнитель в паз

Так теперь выглядит уплотнитель на раме. Замена типового уплотнителя на более узкий обеспечивает зазор между рамой и створкой через который поступает свежий воздух в помещение. При этом внесенные изменения никак не влияют на штатную работу створки окна.

Новый уплотнитель уже типового

Установка оконного клапана своими руками завершена. Теперь можно отрегулировать необходимый уровень притока воздуха при помощи движка. Крайнее правое положение полностью открывает шторку клапана и соответствует наибольшему потоку воздуха. Левое положение клапана закрывает клапан.

Регулировка воздушного потока движком

Самое крайнее левое положение движка (до щелчка) предназначено для обслуживания клапана и в повседневном применении не используется, закрывать окно при таком положении движка нельзя, т.к. это может привести к поломке клапана.

Вот и все правила установки и эксплуатации вентиляционного оконного клапана.

Полезное видео по окнам с вентиляцией.:

https://youtube.com/watch?v=BotwVGyYUwA

Рекомендуем вам еще:

Почему стоит выбрать именно такой вид вентиляции

Хоть естественная вентиляция и является наиболее экономным вариантом, в случае с наличием в квартире пластиковых окон, от нее совсем нет пользы. Поэтому стоит поговорить о преимуществах принудительной вентиляции.

• вы можете самостоятельно отрегулировать мощность потока воздуха;
• такие приборы не будут вам мешать, ведь они практически бесшумны;
• оборудование обеспечивает проветривание помещения только в положенном количестве, и не зависит от природы и погодных условий;
• вентиляция фильтрует, нагревает или охлаждает воздух перед его попаданием в комнату;
• удобная в использовании.

Установка и эксплуатация

Схема вентиляции с обратным клапаном

Важно правильно разместить вентиляционную решетку с клапаном: так, чтобы заблокировать обратную тягу при любой комбинации включения вытяжных устройств. Если работает одна вытяжка, то достаточно одной решетки

В более сложных системах рекомендуется устанавливать решетку с клапаном на каждую ветку трубопровода, связанную с выведением воздуха. Это предотвратит проникновение воздуха обратно в помещение, когда выключена вытяжка.

Установка решетки не требует специальных навыков и выполняется своими руками. Место выбирается исходя из доступности и удобства монтажа, т. к. во время эксплуатации потребуется периодически чистить решетку.

В вентиляционных шахтах многоквартирных домов создаются благоприятные условия для разных микроорганизмов, там скапливается большое количество грязи, обитают насекомые и даже грызуны.

Очистка коммунальными службами проводится крайне редко либо никогда. Поэтому установка прибора, блокирующего обратный поток воздуха, обязательна на входе в шахту.

Некоторые модели вытяжек поставляются со встроенным обратным клапаном, в этом случае установка дополнительного прибора не требуется.

Процесс подключения решетки аналогичен монтажу других элементов системы воздухообмена. Монтировать изделие можно на поверхность стены, некоторые модели —  внутри шахты.

Основные этапы установки

Что дает обратный клапан

• Подсоедините изделие к воздуховоду посредством соединительного фланца.
• Промежуток между стеной и воздуховодом промажьте герметиком или заполните монтажной пеной – нужно обеспечить полную герметичность конструкции.
• Срежьте излишки пены или герметика после высыхания ножом.
• Зафиксируйте корпус изделия на несущей поверхности при помощи саморезов и дюбелей либо жидких гвоздей.
• Установите декоративную решетку на место.

Некоторые модели оснащаются дополнительным вентилятором, тогда перед фиксацией декоративного элемента установите вентилятор.

В случаях, когда одновременно работает естественная и принудительная вентиляции, применяются два варианта:

1. установка тройника около решетки с клапаном для естественной вентиляции. При использовании тройника упрощается доступ к изделию для профилактических работ;
2. покупка особой модели с отверстиями под оба типа вентиляции.

При размещении обратного клапана со стороны улицы может возникнуть проблема из-за замерзания закрывающего элемента. Особенно подвержены этому воздуховоды, идущие из ванной комнаты и санузла, – влага быстро замерзает.

При этом уменьшается сечение отверстия, снижается производительность вентиляции. Кроме того, створки перестают свободно вращаться.

По этим причинам нужно регулярно удалять наледь механическим методом, соблюдая осторожность, чтобы не повредить пластиковый корпус решетки. Для улицы предпочтительнее использовать металлические изделия

Совет, как быстро и легко проверить наличие обратной тяги: поднесите горящую спичку к вентиляционному отверстию – если пламя будет отклоняться в сторону, противоположную вытяжке, значит, вентиляция нуждается в решетке с обратным клапаном.

Виды клапанов для окон ПВХ

Приточные клапаны различаются по конструкции и способу управления — от этого зависит их стоимость, эффективность, сложность установки и обслуживания.

Ручные и автоматические

Поток воздуха, идущий через клапан, в зависимости от конструкции устройства, может быть постоянным или регулируемым. Второй вариант более удобен в использовании, поэтому гораздо популярнее первого. Регулировка интенсивности проветривания может осуществляться вручную или автоматически.

Ручной предполагает наличие специальной задвижки, которая открывает и закрывает доступ воздуха в помещение и регулирует пропускную способность устройства.

Плюсы:

• низкая стоимость;
• простая конструкция;
• возможность полностью перекрывать доступ воздуха с улицы и открывать клапан, когда нужно.

Минусы:

• для эффективной работы нужно участие человека, чтобы вовремя открыть и закрыть задвижку;
• человек управляет им, полагаясь на интуицию и собственные ощущения, без учета влажности воздуха.

Приточный клапан с ручным управлением.

Клапан с автоматическим управлением способен выполнять свою функцию без участия человека, проветривая помещение либо на определенный объем воздуха, либо до достижения комфортных показателей влажности.

Плюсы:

• клапан работает, даже если никого нет дома;
• достаточно выставить нужные настройки и можно забыть об устройстве;
• устройство способно постоянно поддерживать хороший микроклимат в помещении.

Минусы:

• высокая стоимость;
• некоторые модели не имеют возможности для полного отключения вентиляции.

Виды устройств по конструкции

Конструкция приточного клапана определяет способ его установки. Есть несколько видов:

• фальцевые (без фрезеровки);
• щелевые (с фрезеровкой);
• накладные;
• встроенные в ручку.

Фальцевый приточный клапан — самый простой в установке. Его монтируют в пространство между створкой и рамой. В комплект входит более тонкий уплотнитель, который ставят только в месте крепления клапана, таким образом, получается небольшая щель, длиной от 17 до 40 см. Клапан состоит из двух частей: воздухозабора (козырька), который устанавливается на улице, выпускной части — она монтируется изнутри. Поток воздуха можно регулировать. Пропускная способность устройства — от 5 м³/час.

Плюсы:

• невысокая стоимость;
• простой монтаж своими руками;
• при необходимости легко демонтировать и вернуть створке герметичность.

Минусы:

• сравнительно низкая пропускная способность;
• подходит только для окон с открывающимися створками.

Фальцевый клапан.

Есть более сложные в монтаже устройства — щелевые, для их установки необходимо фрезеровать створку. Они подходят для поворотно-откидных и глухих створок. Но во втором случае придется вырезать отверстия и в металлической армировке, которая расположена внутри рамы.

Такие конструкции могут состоять из одного цельного блока или двух раздельных: один из них устанавливается на улице, второй — в помещении. Для их монтажа требуется сделать отверстия вытянутой формы в верхней части наплава створки и наплава рамы. Для этого желательно иметь шаблон.

Щелевой клапан

Пропускная способность щелевого клапана — до 40 м³/час. Этого достаточно, чтобы в помещении, где проживают два человека, всегда был свежий воздух.

Плюсы:

• высокая пропускная способность;
• подходит для любых окон, в том числе глухих;
• большинство моделей оборудованы системами для сохранения звукоизоляции и фильтрами.

Минусы:

• стоит дороже, чем фальцевый;
• для установки необходимо нарушить целостность рамы и створки;
• сложный в монтаже — установку стоит доверить специалистам.

Принцип работы клапана установленного с фрезеровкой.

Наиболее эффективный приточный клапан — накладной или встроенный. Он способен пропускать до 100 м³/час свежего воздуха. Для жилых помещений это слишком интенсивный поток, поэтому такие устройства используются в крупных и многолюдных помещениях. Их установку необходимо запланировать до монтажа окон, так как прибор встраивается в пространство для стеклопакета и размер створки необходимо подогнать под габариты устройства для вентиляции.

Встроенный клапан.

Еще один вид устройств для вентиляции — оконные ручки с приточными клапанами. По сути это те же щелевые, но пропускная способность их гораздо ниже, так как поток идет не через цельную щель в створке, а по трубкам, которые соединяют улицу с помещением.

Для установки необходимо снять старую ручку, просверлить сквозные отверстия по шаблону, вставить трубки и зафиксировать части ручки. Поток воздуха регулируется задвижкой.

Оконная ручка с вентиляцией.

Сверление отверстия первым способом

Чаще всего для сверления отверстия применяют перфоратор. Сначала на стене размечают контур, добавив к диаметру цилиндра допуск с таким расчетом, чтобы корпус прошел сквозь отверстие свободно. Так как толщина несущей стены обычно колеблется в промежутке 40 – 100 см, то в этих же пределах подбирают и длину клапана.

Следующий шаг — сверление ряда мелких отверстий от 10 до 12 мм по внешнему очертанию контура.

Расстояние между этими отверстиями около 10 мм. Далее между отверстиями выбивают с использованием молотка и зубила остатки материала. Отверстие идеальной формы таким способом получить не удастся, кроме того, не исключены сколы, трещины на стене.

Востребованные модели приточных клапанов

Особой популярностью пользуется у потребителей приточный клапан «Домовент». Его лабиринтная форма позволяет выполнять грубую фильтрацию воздушных масс с последующим направлением струи на отопительный прибор. Он укомплектован механической регулировкой подачи воздуха и фильтром не требующим периодической замены.

Востребована и модель КПВ 125, выпускаемая отечественным производителем. Так как длина его колеблется в пределах 400 – 1000 мм, всегда можно подобрать подходящий корпус для установки в стену. Снаружи этот вентканал закрывается решеткой из литого алюминия круглого сечения с противомоскитной сеткой, расположенной следом за решеткой.

Такие же клапаны выпускают в Финляндии, но стоимость их вполовину выше отечественных.

Изделия из Китая также есть в продаже и они дешевле, выпущенных в России. Хорошими характеристиками отличаются итальянские клапаны KIV Quardo. Они оснащены оголовком квадратной формы, что отличает их от финских аналогов.

Воздуховод прямоугольной формы имеют клапаны настенные СВК-75. Усовершенствованным вариантом приточного клапана является бризер «Тион О2. Он имеет прямоугольную форму, небольшие габариты и оснащен подогревом, поэтому может функционировать при низкой наружной температуре.

Если в вашем доме присутствует проблема поступления чистых воздушных масс, настенный вентиляционный клапан — лучшее ее решение. На рынке присутствует много разнообразных стеновых приточных клапанов. Подобрать модель, подходящую для конкретного помещения, несложно.

Приточный клапан в стену

Как только после демонтажа старых оконных блоков устанавливаются пластиковые, возникает проблема нехватки кислорода, в помещении становится душно, иногда возникает эффект «плачущих окон», в ванной комнате возникает плесень и грибок.

Проблему недостаточной естественной вентиляции можно решить путем постоянного открывания окон и форточек, что довольно неудобно, особенно в зимнее время. Другим решением является установка системы принудительной вентиляции. Наиболее простым и доступным устройством является приточный клапан в стену.

Вентиляционный клапан в стену — простое решение притока свежего воздуха в помещение

Среди различных способов обустройства систем принудительной приточной вентиляции есть несложное, но довольно эффективное приспособление –  устройство приточного клапана в стену. Клапаны приточной вентиляции, изготовленные разными производителями, могут иметь различный внешний вид, но их составляющие и основные функции остаются одинаковыми.

Стеновой приточный клапан комплектуется следующими элементами:

Конструкция вентиляционного приточного клапана

Такие устройства легко монтируются своими руками, работают без подключения к электросети. Монтаж производится в любое время, независимо от ремонтных работ.

При выборе стенового клапана нужно учитывать толщину стены, в которую он будет установлен

Если не учесть размеры трубы, может оказаться, что ее длины не хватит, чтобы пройти через всю толщину стены. А габариты пластикового оголовка могут не позволить ему вписаться между подоконником и отопительным прибором для монтажа приточного клапана в стену с обогревом.

Особенности монтажа и эксплуатации

Монтаж вентиляционной решетки с обратным клапаном не отличается сложностью, однако, перед началом процедуры стоит выполнить несколько подготовительных мероприятий:

• Проверить приспособление на возможность заклинивания.
• Убедиться, что габариты устройства сопоставимы с размером вентиляционного отверстия.
• Удостовериться, что поверхность стены вокруг вентиляционного канала подходит для установки элементов крепежа.
• Предварительно отметить место для крепежа.
• Аккуратно просверлить нужное количество отверстий и вбить дюбели.

Далее, решетка устанавливается на место и закрепляется на саморезах. Слишком затягивать болты не стоит, поскольку легкий пластиковый корпус может треснуть. Некоторые модели допускают закрепление с внутренней стороны, в торец вентиляционного канала. Крепеж при этом не заметен, но сама процедура монтажа будет более сложной.

Альтернативный (хотя и менее надежный) способ закрепления – использование клеевых составов. Слой клея равномерно наносится на стену вокруг вентиляционного отверстия, либо на обратную сторону самой решетки. Решетка плотно прижимается к стене и фиксируется строительным скотчем. После полного высыхания клея лента удаляется.

Прежде чем производить монтаж решетки, стоит проверить правильность расположения клапана. Отклонение от верной ориентации (зависит от модели устройства) чревато неправильной работой, когда клапан не сможет полностью блокировать обратную тягу и по сути окажется бесполезным. Исправление ошибок после закрепления (особенно с применением монтажной пены или клея) будет проблематичным, поскольку потребует полного демонтажа клапана.

https://youtube.com/watch?v=a5pyuvONFhc
