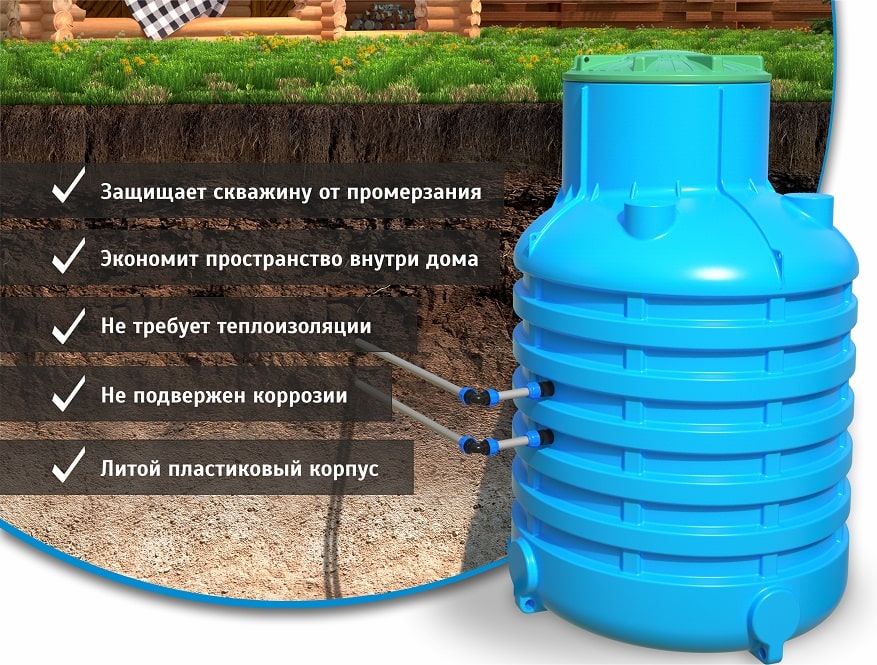

Как правильно выбрать и установить пластиковый кессон для скважины

Обзор популярных пластиковых кессонов и их производителей

Компания «Rodlex», город Заволжье, Нижегородская область. Предприятие выпускает полимерные кессоны цилиндрической формы с массивными ребрами и сферическими элементами. Изделия, изготовленные из пищевого полиэтилена по системе ротационного формования, обеспечивают надежную защиту от давления грунта, сторонних загрязнений, подземных вод.

Российский производитель «Евролос» выпускает пластиковые кессоны усиленной конструкции из монолитного полипропилена. Камера, изготовленная на этом предприятии, отвечает самым сложным гидрологическим условиям. Не требует технического обслуживания, минимальный срок эксплуатации 50 лет.

Компания Liplast (Санкт-Петербург) выпускает пластиковые кессоны из ПВХ и полипропилена. Изделия, произведенные на этом предприятии, отличаются высоким качеством, не подвергаются коррозии, не вступают в контакт с агрессивными жидкостями.

Монтаж кессона и его подключение

Процесс установки для разных типов камер, в общем, аналогичен:

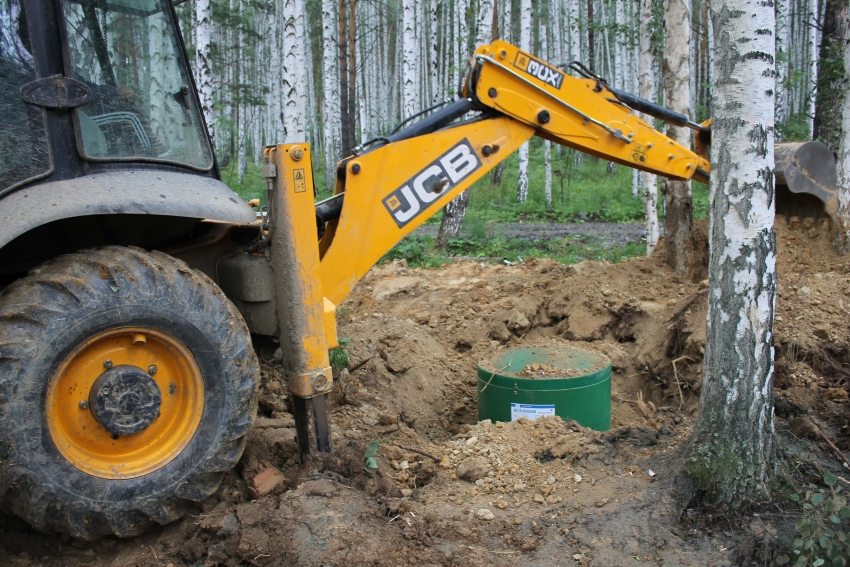

Котлован под конструкцию выкапывают больше ее самой минимум на 30 сантиметров, что помогает установить ее максимально точно, корректируя место совпадения трубы источника воды с гильзой для ее проведения

Кроме этого, будет возможность утеплить стенки или укрепить камеру, если планируется использовать пластиковый кессон под скважину.
Обсадную трубу отрезают, принимая во внимание будущую высоту пола конструкции.
На дно котлована укладывают песчаную подушку, имеющую толщину от 20 до 30 сантиметров. С целью уплотнения засыпку поливают водой.
Поверх засыпки создают бетонную плиту, непременно с армированием при помощи стальной сетки

Можно предварительно на ней расположить анкерные болты, необходимые для закрепления камеры. Но тут большая вероятность, что можно допустить ошибку.
Удобнее будет в первую очередь поместить кессон на место, после чего высверлить в бетонном основании отверстия для выполнения крепежа. Сейчас имеется большой выбор крепежных элементов, которые могут расширяться в процессе монтажа, когда их помещают в отверстия. Поэтому проблем с подбором подходящих крепежей не возникнет.

Несмотря на то, что в технологии установки разных типов кессонов много общего, имеются и особенности конструктивных схем.

Что представляет собой кессон

Кессон представляет собой герметичную емкость, которая монтируется на оголовке скважины для защиты оборудования от негативных внешних воздействий.

В холодное время года почва промерзает на значительную глубину. Это приводит к осложнению водоснабжения и поломкам насосов. Вода под кессоном находится в жидком состоянии, т. к. емкость располагается ниже уровня промерзания грунта. Утепленный резервуар предупреждает разрыв труб и перегрузку насосного оборудования.

Помимо утепления, конструкция выполняет следующие функции:

• препятствует проникновению сточных и грунтовых вод в водопроводную систему;
• предупреждает коррозионное повреждение чувствительных приборов на оголовке;
• защищает оборудование от насекомых и грызунов;
• служит основой для монтажа очистительных фильтров и насосов.

Внутри емкости размещаются трубопроводы, запорная арматура, системы обратного осмоса и фильтрации, а также электроника, которая управляет работой насосов.

Как выглядит кессон:

• в нижней части находится отверстие для соединения с обсадной трубой;
• основная емкость имеет форму цилиндра или параллелепипеда (с квадратным сечением);
• на боковой стороне конструкции есть лестница для технического обслуживания скважины;
• внутри емкости находится гидроаккумулятор, насос, реле давления и другое оборудование;
• сверху располагается горловина и люк, который утеплен пенопластом.

Как установить пластиковый кессон для скважины своими руками

Перед тем как перейти к непосредственной установке кессона на скважину, необходимо подготовить для него надежную основу, т.е. котлован. Его размеры обязательно должны быть больше чем у пластикового резервуара примерно на 20-30 см. При этом на дне ямы нужно дополнительно сделать небольшое углубление, которое поможет зафиксировать емкость. Сделать это можно, следуя простым рекомендациям:

• на выровненное дно котлована необходимо высыпать немного песка;
• затем ровный слой мелкого гравия;
• для обеспечения жесткости конструкции поверх устанавливается армированный каркас;
• после этого остается только залить бетон и дождаться полного его высыхания.

Грамотный монтаж пластикового кессона для скважины – гарантия долгой и безупречной службы в будущем

В процессе работы важно не забывать, что если система оснащена гидроаккумулятором, то отверстие для трубы должно быть расположено немного сбоку. При этом идеальный вариант – если обсадная труба будет выступать над уровнем земли

Таким образом процедура установки системы значительно облегчится.

Особое внимание стоит уделить процессу крепления пластикового кессона к трубе. Здесь потребуется внимание и аккуратность

Некоторые наиболее современные модели оснащены специальными полостями, предназначенными для бетона. Если же в системе предусмотрено наличие гидроаккумулятора, то все оборудование может быть подвязано к заранее подготовленному основанию. После того как кессон займет в котловане свое место, оставшиеся промежутки засыпают сухой землей.

Как уже упоминалось ранее, если уровень грунтовых вод слишком высок, то оставшиеся промежутки также необходимо заливать бетоном, чтобы предотвратить повреждение емкости. Кроме того можно воспользоваться для этого армированием. Это более надежный способ защитить скважину

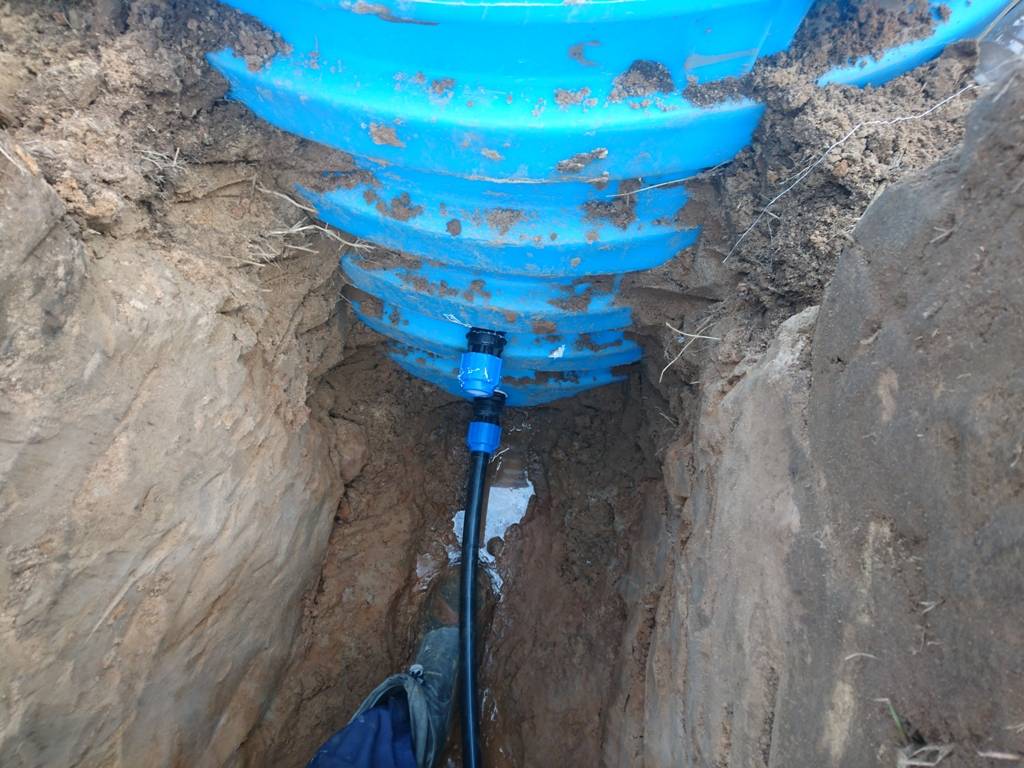

Перед тем как заливать бетон, важно не забыть о том, что все кабели и трубы должны быть выведены наружу

Пластиковый кессон является наиболее идеальным вариантом для обустройства скважины с водой

Если говорить о выборе, то купить пластиковый кессон для скважины – это самое лучшее решение. Этот тип изделия лишен недостатков своих предшественников и позволяет провести все работы своими силами. Именно поэтому кессоны для скважины из пластика пользуются заслуженной популярностью и, в большинстве случаев, предпочтительны для покупки. И хотя цена металлического кессона может оказаться немного меньше, все преимущества использования пластика в данном случае очевидны.

https://youtube.com/watch?v=CPa_-wZAQvQ

ПРОЧЕМУ СТОИТ ЗАКАЗАТЬ УСТАНОВКУ ПЛАСТИКОВОГО КЕССОНА В

Наша компания специализируется на таких услугах как бурение артезианских скважин в Московской области, а также обустройство скважины для воды в частном доме уже много лет, поэтому готова предоставить по-настоящему качественные услуги. Опытные и квалифицированные специалисты оперативно выполняют следующие работы:

• бурение скважин любой сложности;
• установка пластикового кессона на скважину;
• установка насосного оборудования для скважины;
• ремонт скважинного оборудования.

В своей работе мы используем только самые актуальные методы и современное оборудование, благодаря чему гарантируем качественный результат в максимально сжатые сроки.

Дополнительно вы можете заказать выезд нашего эксперта на место будущего бурения и обустройства скважины для проведения предварительной оценки и получения максимально развернутой консультации. Обращаясь в , вы можете установить лучший пластиковый кессон для скважины по самой низкой цене во всей Московской области. Наши расценки позволят вам существенно сэкономить и при этом получить по-настоящему качественный результат.

Что такое пластиковый кессон и его назначение

Кессонный колодец из пластика представляет собой емкость цилиндрической формы высотой около 2 м и внутреннего размера в окружности, достаточного для размещения работника (средний диаметр около 1 м).

Вверху резервуар имеет суженную горловину, которую герметично закрывают полимерной крышкой. Стенки кессона оборудованы ребрами жесткости, внутри камер имеется вмонтированная лестница для спуска и подъема человека. Дно емкости оснащено отверстием или подгоняемым полимерным пеналом под разные диаметры обсадной трубы, на которую при монтаже одевают колодец.

Стоит отметить, что помимо установки кессона, существует и адаптерное подключение электронасоса через специальное приспособление в боковой стенке обсадной колонны. В сравнении с ним кессонный колодец способен выполнять следующие функции:

• Герметичный пластиковый резервуар является защитой скважинного источника от проникновения внутрь наружных осадков, грязи вместе с поверхностными водами.
• Так как глубина залегания пластикового кессона ниже точки промерзания грунта, он хорошо предохраняет скважинную воду от замерзания благодаря низкой тепловой проводимости материала. Поднятая вода, идущая по трубопроводу в дом, также менее подвержена промерзанию в герметично закрытой и не пропускающей холод камере.
• Свободное место внутри кессона нередко используют для установки поверхностных электронасосов или таких же агрегатов в составе насосных станций.
• Внутрь камеры многие помещают автоматику управления погружным насосным оборудованием: реле давления и сухого хода, гидроаккумулятор, манометр с предварительными фильтрами грубой очистки от песка.
• Через кессонной колодец выходит наружу трубопровод, предназначенный для полива огородов. Его подключают к магистрали внутри камеры.
• В кессоне монтируют разводку с запорными кранами, позволяющую сливать воду из ПНД водопровода, идущего в дом.
• Нередко воду из скважинного источника помимо дома направляют в другие постройки: бани, сауны, теплицы, сараи для содержания животных. В этом случае внутри кессонного колодца производят трубную разводку, направляя к этим постройкам подземные водопроводы.

Преимущества и недостатки кессонов из пластика

Основными конкурентами полимерных кессонных колодцев являются бетонные кольца и металлические емкости, в сравнении с которыми первые обладают следующими особенностями:

• Имеют малый вес, благодаря чему просты в монтаже. Их установка кессона может быть проведена одним или двумя работниками без использования спецтехники.
• Выполнены из полимерных материалов, которые химически и коррозионно устойчивы, могут эксплуатироваться в широком диапазоне температур.
• Благодаря химической нейтральности полимеров, пластиковый кессон способен находиться в земле без признаков разложения до 50 лет.
• Из-за низкой теплопроводности пластика при морозах внутри камеры длительное время сохраняется положительная температура.
• Полимер не пропускает воду, обеспечивает стопроцентную герметизацию внутренней камеры резервуара от почвы, поверхностных и грунтовых вод.
• Многие конструкции оснащены удобными лестницами для спускания внутрь колодца.
• Материалы изготовления кессонов (полипропилен ПП, полиэтилен низкого давления ПНД) позволяют делать герметичные отводы от резервуара. Этого добиваются путем напаивания на трубные отрезки, вставленные через прорезанные в камере отверстия, расплавленного пластика экструзионным методом.

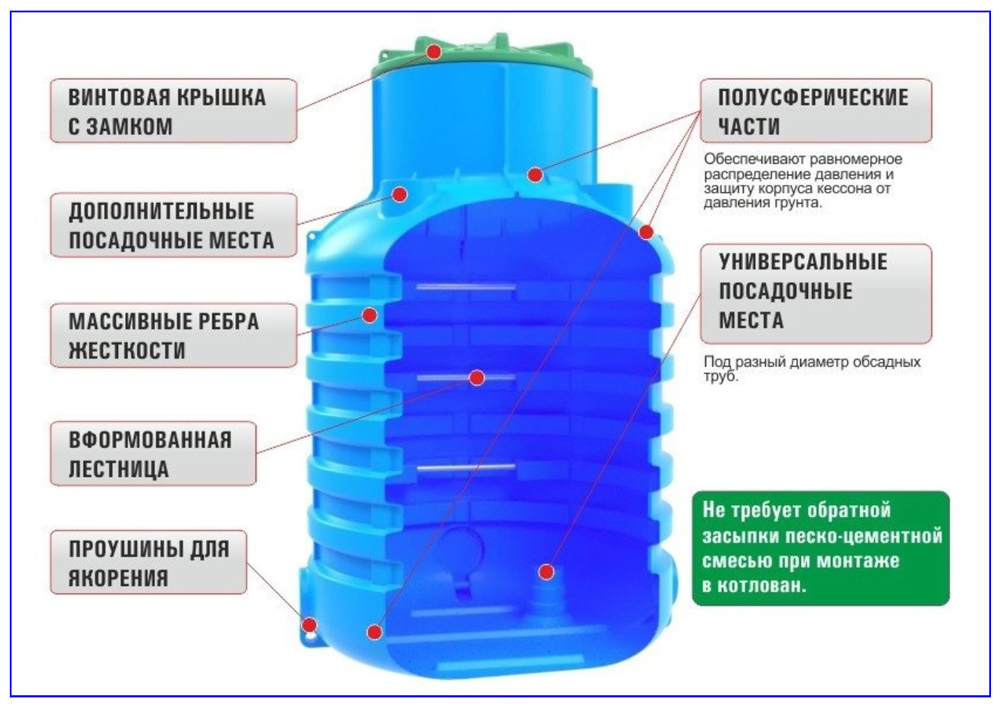

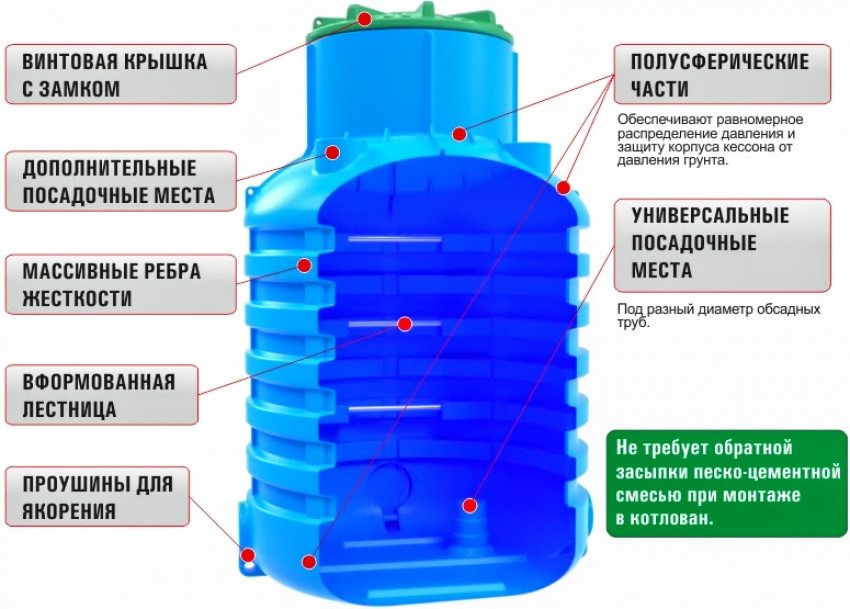

• Прочность и жесткость стенок полимерного кессона обеспечивают ребра, в которые вставляют стальные прутья или трубки. Оболочка большинства резервуаров не имеет сварных швов, что способствует ее высоким прочностным характеристикам.

• К недостаткам полимерных кессонов относят легкий вес, из-за которого они подвержены всплытию в почвах с высоким уровнем грунтовых вод. Чтобы избежать их подъема наверх, используют якорение к тяжелой основе.
• Также относительно мягкие и пластичные стенки кессона при усадке почвы могут быть деформированы. Поэтому при их погружении в землю делают обсыпку не обычным грунтом, а цементно-песчаной смесью. В результате емкость оказывается помещенный в жесткую цементную скорлупу, не оказывающую давление на ее стенки.
• Особенность пластиковых кессонов — эластичное дно, которое под весом человека может слегка смещаться в вертикальном направлении. Это с большой вероятностью приведет к тому, что уплотнитель вокруг трубы обсадной колонны потеряет свои герметизирующие свойства. Поэтому после погружения резервуара в землю некоторые монтажники на его дно укладывают цементно-песчаную стяжку, стабилизируя пол и предотвращая его движение. Так как материалы с содержанием песка и цемента способны накапливать влагу, из-за этого внутри емкости может наблюдаться повышенная влажность.
• К недостаткам полимерных кессонов можно отнести их довольно высокую цену – качественный резервуар стоит примерно 40000 рублей. Для сравнения, колодец из бетонных колец обойдется хозяину с учетом монтажных работ в несколько раз дешевле.

Металлические кессоны

Конструкции из металла – оптимальный вариант для устройства кессона. Особенно, если покупать продукцию отечественных производителей – таких как ООО БК «Водоподъём», который выпускает несколько вариантов из листовой стали толщиной 3-5 мм. Надёжные металлические кессоны можно купить на их сайте https://www.vodopod-em.ru/price/tseny-na-metallicheskie-kessony/ Высокого запаса прочности конструкции достаточно для защиты стенок под давлением грунта или проезжающей рядом тяжёлой техники. Сроки службы металлических подвалов сопоставимы с периодом работы скважин, от 35 до 50 лет.

Что необходимо для обустройства скважины

Обустройство скважины представляет оборудование ее всем необходимым, что позволит производить эксплуатацию этого источника воды.

Полностью готовая скважина, кроме обсадной трубы, защищающей пробуренную шахту от обваливания и деформации, состоит из ряда элементов.

Обустройство скважины

1. Кессон – емкость, окружающая и защищающая оголовок скважины и необходимое оборудование от действия грунтовых вод, давления грунта и перепадов температур.
2. Водоподъемное оборудование – насос погружного типа.
3. Оголовок скважины – крышка для герметизации скважины и подвешивания насоса.
4. Гидроаккумулятор – накопительная напорная емкость, благодаря которой равномерно распределяется нагрузка на насос. Такой резервуар помогает поддерживать в системе водозабора необходимое давление.
5. Система управления двигателем насоса, регулирующая подачу воды и защищающая двигатель от работы в «сухом» режиме и скачков подачи электроэнергии и др.

Остановимся на описании каждого элемента, включая процесс установки, более подробно.

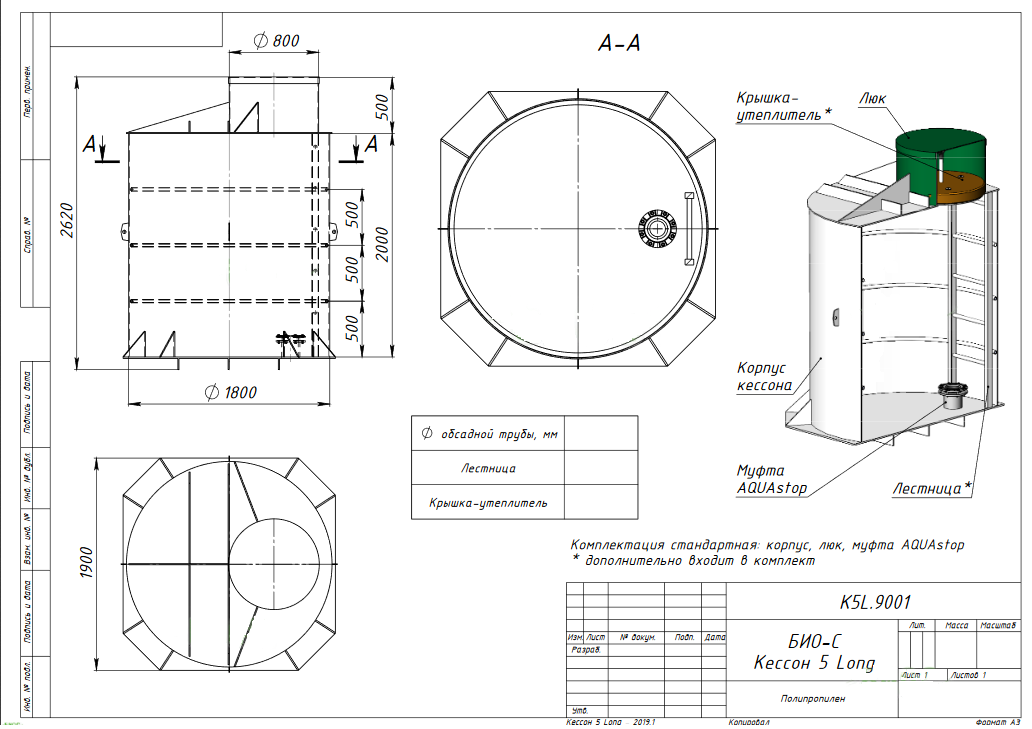

Основные габаритные размеры пластиковых кессонов

Кессоны изготавливаются из различных полимерных материалов, обеспечивающих достаточную прочность конструкции, даже если толщина стенок небольшая или средняя (она варьируется от 10 до 40 мм). При выборе необходимо учитывать толщину стенок цилиндрического или круглого сооружения, т. к. от этого будет зависеть, выдержит ли камера оказываемую на нее нагрузку.

Толщина стенок должна соответствовать высоте и диаметру конструкции: чем они меньше, тем более тонкими должны быть стенки, т. к. небольшие камеры заглубляются незначительно и подвергаются воздействию малых нагрузок.

Соотношение основных параметров:

• толщина стенок 10 мм: высота 2000 мм, Ø 950 мм;
• толщина стенок 25 мм: высота 2100-2500 мм, Ø 1240-1500 мм;
• толщина стенок 40 мм: высота 2500 мм, Ø 2000 мм.

Что такое кессон и для чего он нужен?

Кессоном называется герметичная емкость. Изначально они использовались для проведения работ под водой, позже сфера их применения значительно расширилась. В частности такие изделия стали использовать для защиты оголовка скважины.

Чаще всего владелец предполагает круглогодичную эксплуатацию автономного водопровода. Однако делать это в условиях резкого годового перепада температур очень сложно.

Кессон защищает оборудование от неблагоприятных внешних воздействий

Летняя жара и сильные зимние морозы существенно осложняют эксплуатацию скважины. При отрицательных температурах вода, поступающая с глубины, непременно замерзнет и испортит, а в худшем случае и разорвет насосное оборудование.

Для бесперебойного функционирования скважины владельцу необходимо обеспечить стабильную положительную температуру для ее оголовка. Для этой цели и используется кессон.

Он представляет собой герметичную емкость, которая заглубляется в землю и фиксируется на обсадной колонне. При дополнительном утеплении устройство защитит скважину от низких температур. Кроме того, герметичная емкость не пропускает внутрь грунтовые и сточные воды, которые могут повредить чувствительные к влажности приборы.

Чтобы кессон полноценно выполнял свои функции, его нужно грамотно установить. На рисунке представлена схема установки конструкции

Помимо этого кессон представляет собой оптимальное место для монтажа насосного оборудования. Здесь оно будет надежно защищено не только от попадания грунтовых вод, но и от насекомых и грызунов, которые могут испортить приборы.

Закрытый кессон ограничивает нежелательный доступ посторонних к оголовку. Кроме того, внутри конструкции можно разместить все необходимое для эксплуатации скважины оборудование:

• Системы очищения и фильтрации, обратного осмоса.
• Насосный аппарат.
• Трубопроводы и запорную арматуру, в том числе с пневматическим или электрическим приводом.
• Автоматику, отвечающую за управление насосом и всей водопроводной системой.

Кессон представляет собой емкость с горловиной, закрывающейся люком. Высота конструкции обычно составляет не менее двух метров, поскольку обсадная труба входит внутрь конструкции на глубине 1-2 м.

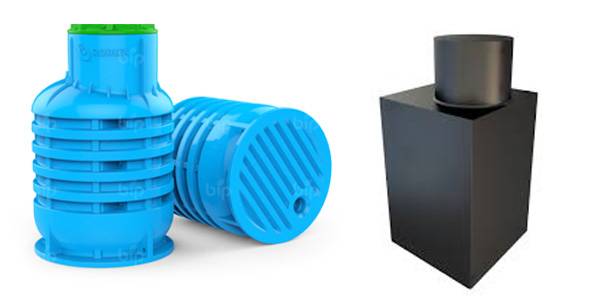

Геометрия изделий также разнится. В сечении они могут быть круглыми или четырехугольными. В первом случае их диаметр не должен быть меньше 1 м, иначе человеку будет очень сложно поместиться внутри камеры

Важно правильно выбрать размеры кессона

Галерея изображений
Фото из
Устройство кессона проводят для разных целей. Заглубленная в землю емкость может только защищать оголовок скважины от вандалов

В построенном ниже уровня сезонного промерзания грунта кессоне можно разместить насосную систему с гидробаком, реле давления и фильтрами

В основном кессоны сооружают для глубоких скважин с погружными насосами

Однако кессон бывает полезен и для обустройства неглубоких выработок. За счет его глубины можно увеличить максимальную глубину подъема насоса

Расположение в кессоне оголовка скважины

Установленная в кессон насосная система

Кессон для глубокой скважины

Поверхностный насос установлен в кессон

Слишком маленькая конструкция будет неудобна для размещения оборудования и проведения обслуживания и ремонта. Большая камера обойдется неоправданно дорого. Снаружи кессон чаще всего утепляется.

На дне емкости выполняется отверстие, в которое заводится обсадная труба. В боковых стенках размещаются технологические отверстия для прокладки электрических кабелей и подведения водопроводных труб. Кроме того, внутри кессона устанавливается лестница, особенно удобен раскладной вариант.

Форма кессона может быть любой, важно, чтобы она была удобной для размещения оборудования и не мешала проводить обслуживающие работы

Из каких материалов изготавливают пластиковые камеры

Используют следующие материалы:

• полипропилен;
• полиэтилен;
• непластифицированный поливинилхлорид;
• стекловолокно.

Первый вариант представляет собой неполярный полимер. Он термопластичный, относится к группе синтетических материалов, выдерживает температуру -10°С и ниже. Преимуществом материала является низкая теплопроводность, что позволяет уменьшить теплопотери без использования утеплителя. Полипропилен выдерживает существенные нагрузки на разрыв, при деформации растягивается. Материал характеризуется стойкостью к воздействию воды.

Схема кессона с насосным оборудованием внутри.

Полиэтиленовые изделия относятся к низкой ценовой категории, имеют хорошие диэлектрические свойства, высокую стойкость к ударным нагрузкам. Материал выдерживает низкие температуры (до -70°С). Его свойства зависят от технологии производства (полиэтилен высокого и низкого давления).

Поливинилхлорид непластифицированный (не следует путать с поливинилхлоридом) не отличается эластичностью, т.к. в состав не входят пластификаторы. Это материал повышенной твердости, он служит долго благодаря прочности. По данному критерию непластифицированный поливинилхлорид превосходит другие виды полимеров.

Стекловолокно представляет собой нить, производится из стекла. Материал не подвергается деформации, выдерживает ударные нагрузки. Его основная задача – армирование, что обеспечивает увеличение прочности конструкции.

Выбираем пластиковый кессон для скважины

При определении конструкции укрытия под скважину следует учитывать объем напорной емкости и площадь размещения насосного оборудования. От этих показателей зависит, на каком отдалении от стенок корпуса должно быть размещено отверстие под обсадную трубу. Исходя из этого можно рассчитать: какое расстояние еще нужно добавить для удобства обслуживания установленного оборудования.

Основные критерии выбора пластикового кессона:

1. Условная отметка глубины промерзания грунта в регионе строительства, от показателей которой зависит высота сооружения, т. к. днище резервуара должно располагаться ниже обозначенного уровня.
2. Температурный режим региона, показатели которого влияют на присутствие утепления в крышке и верхней части корпуса.
3. Высота горизонта подземного источника. Если на месте монтажа камеры присутствуют грунтовые воды, то лучше выбрать укрытие с дополнительными ребрами жесткости, анкерными петлями и пригрузочной юбкой.
4. Назначение кессона и объем размещаемого оборудования.
5. Безопасность, долговечность, удобство эксплуатации.

Небольшие емкости от 0,7 до 1,0 м подходят для дачных участков и служат исключительно для установки насоса. Резервуары размером 1,0-2,5 м предназначены для размещения на своей площади перекачивающих станций, управляющей автоматики, накопительных баков.

Сборка конструкции из бетонных колец

Перед тем, как сделать для скважины кессон из бетонных колец, следует подготовить котлован для их размещения. Для определения его глубины применяют ту же методику, как и в случае с монолитной конструкцией. Высота дна в данном случае зависит от его типа. Оно бывает либо полностью герметичным, либо состоять из дренажного слоя.

Выбор определенного типа производится с учетом уровня нахождения грунтовых вод. Если предпочтение отдано варианту с созданием герметичной конструкции, выкапывают яму требуемой глубины и обустраивают на дне песчаную подушку, имеющую высоту примерно 10 сантиметров, и плотно ее утрамбовывают.

До того, как опускать, бетонные кольца непременно обрабатывают гидроизоляционным материалом, таким, как, например, битумная мастика. Если этого не сделать, они начнут пропускать внутрь сооружения влагу и быстро разрушаться. Далее бетонное дно подготавливают к установке. В плите делают отверстие для скважинной трубы.

С помощью специальной техники опускают вниз днище, пропустив обсаду в готовое отверстие. Плиту помещают на подготовленную подушку. Далее занимаются подготовкой монтажа колец. Каждое из этих изделий тщательно покрывают гидроизоляционным материалом, к примеру, битумной мастикой и ожидают, пока она высохнет.

При устройстве кессона для скважины своими руками из колец их погружают в котлован и обрабатывают каждое место стыка скрепляющим составом. Специалисты рекомендуют запенивать швы, поскольку раствор в случае подвижки грунта разрушается, а обладающая большей пластичностью пена остается невредимой.

Затем получившиеся швы покрывают гидроизоляцией. Сверху помещают перекрытие, которое оснащено люком. Конструкция готова к эксплуатации, остается лишь заполнить землей пустоты, имеющиеся вокруг кессона.

До того, как сделать своими руками для скважины кессон из тяжелых бетонных колец, следует заказать специальную технику. Главное при их монтаже укладывать изделия так, чтобы они максимально точно состыковались между собой.

Стандартные конфигурации

На геометрию конструкции влияет сечение ёмкости:

• квадратный резервуар – ширина 90 – 150 см;
• цилиндрический резервуар – диаметр 90 – 100 см.

Для того чтобы разместить генератор, обогреватель и другую крупную автоматику нужен резервуар шириной не менее 130 см и высотой больше 200 см.

Как правило, стандартные изделия изготавливаются высотой 150 – 250 см. Размеры котлована при установке должны на 20 – 30 см превышать габариты резервуара. При этом следует учитывать выступающие части горловины: в ширину – 60 см, в высоту – 50 см.

Стандартного резервуара достаточно для обеспечения водой частного дома. При необходимости можно найти кессоны с большими габаритами.

Пластик, металл или бетон? Почему стоит выбрать пластик

Что такое кессон и где используется

Кессоном называют подземную герметичную камеру, обеспечивающую удобный доступ к устью для установки насоса для скважины и скважинного оголовка, имеющую габариты и глубину погружения под землю, создающие тепловую изоляцию и возможность установки внутрь емкости необходимого насосного оборудования.

Согласно СНиП 2.04.02-84, кессонная яма должна иметь следующие параметры:

• Обеспечивать возможность: замеров дебита, статического и динамического уровней, забора проб, проведения профилактических и ремонтных работ насосного оборудования.
• Размер обсадной колонны, используемой в кессоне, должен быть на 50 см. больше номинального диаметра напорной трубы (сечения входного патрубка наружного насоса для скважины), погруженной в источник. При использовании погружной модели диаметр обсадных труб и электронасоса принимают равными.
• Верхняя часть обсадной трубы в кессонной яме должна выступать над уровнем почвы не менее чем на 0,5 м.
• Габаритные размеры кессона определяются из удобства расположения поверхностной насосной станции и мест в нем для автоматики при использовании погружного электронасоса.
• Высота подземного кессона определяется из габаритов установленного в нем оборудования, она должна быть не менее 2,4 м.
• Установку и выемку насосного оборудования из скважины следует производить через люки, расположенные над устьем скважины с использованием средств механизации.

Пример обустройства системы скважинного водоснабжения
