Разновидности плинтусного отопления для дома

Принцип действия тёплого плинтуса

Теплые плинтуса применяют в комбинации с другими приборами отопления

Тёплые панели, как самостоятельная система отопления, не используется. Нагревательные напольные элементы применяют совместно с другими приборами отопления помещения.

Тёплые потоки воздуха восходят от пола к потолку, равномерно распределяясь по поверхности стен. Нагретые стены в свою очередь передают тепло во внутренний объём помещения. За счёт такого эффекта объём комнаты равномерно прогревается на всех уровнях от пола до потолка.

Так, например, температура у пола величиной 22оС будет такой же на уровне роста человека и на самом верху у потолка.

Греющие напольные конструкции часто применяют в помещениях с панорамным остеклением. Восходящие потоки тёплого воздуха не дают запотевать большим площадям остекления.

Это интересно: Для чего нужны декоративные накладки на трубы отопления?

Разновидности теплых плинтусов

В магазинах встречается всего два типа конвекторов. Одни работают от электрической энергии, а другим требуется жидкость

Чтобы понять, какой вариант подойдет для установки, важно знать особенности каждого устройства

С водяным теплоносителем

Этот вариант наиболее популярен для установки в помещениях. Его можно встретить как в жилых квартирах, так и в офисных зданиях, торговых центров. Практически большая часть европейских стран предпочитают использовать подобные модели, так как их монтаж занимает меньше времени. Кроме того, необязательно проводить постоянное техническое обслуживание. Хороший и равномерный прогрев будет на протяжении всего срока эксплуатации.

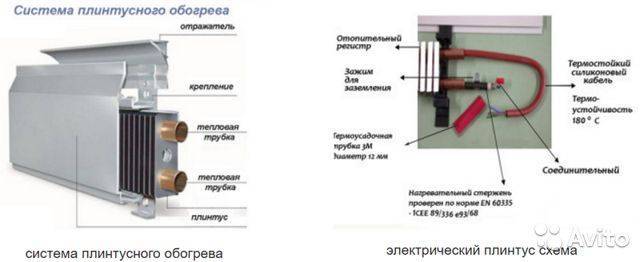

Устройство с водяным теплоносителем представляет собой небольшую металлическую панель. Внутри располагаются маленькие трубки, в которые поступает жидкость, потом она нагревается до рабочей температуры. Передняя и задняя стороны оснащаются изолирующим материалом. Главная задача элемента – защита стен от высокого воздействия температур, что позволяет избежать риска повреждения и повышает эффективность устройства.

Еще одна особенность прибора – большой выбор, что делает его доступным для установки в современных интерьерах. Оборудование устанавливается не только в жилых комнатах, но и на балконе или мансарде. Качество обогрева остается на высоком уровне, при этом затраты на электрическую энергию минимальны.

Теплые плинтусы с водяным теплоносителем отличаются высокой скоростью прогрева. Потому что вода способно легко передавать горячие потоки

Единственное, что важно учитывать – требуется постоянный контроль температуры. Иначе есть вероятность поломки всей отопительной системы

Электрические модели

Если плинтусы с водяным обогревом пользуются популярностью из-за простого обслуживания и широкого выбора дизайна, электрические ценятся по другим параметрам:

• Простота монтажа. Электрический вариант не требует сложного подключения, весь процесс установки происходит на месте. Это занимает минимум времени, требуется только прикрепить обогревательные элементы к стене.
• Контроль. Большая часть конвекторов с водой не обладают специальными регуляторами, что делает контроль температуры сложным. Поэтому человеку необходимо искать эти значения в котельных. В электрических системах все проще, так как там устанавливается специальный термостат, который отображает текущие показания.
• Возможность регулировки. В большинстве приборов присутствует специальный регулятор. Он позволяет менять температуру в большую или меньшую сторону. Такое решение позволяет снизить затраты на электроэнергию.

Несмотря на положительные стороны, присутствуют и недостатки, которые влияют на комфортное использование:

• Высокий расход. Даже с установленным термостатом, подобное оборудование потребляет большое количество электроэнергии. Конечно, при минимальных настройках затраты будут маленькими, однако и хорошего прогрева не будет. Поэтому некоторые пользователи отказываются от подобного исполнения.
• Нюансы монтажа. Если сравнивать с водяными тепловыми плинтусами, то процесс установки менее затратный. Однако и здесь присутствует ряд особенностей, которые не позволяют провести его быстро.

Критерии выбора

При выборе системы теплый плинтус стоит учесть, что инфракрасные и электрические системы имеют существенные преимущества в сравнении с водяной конструкцией. Эти особенности актуальны и для частного дома, и для квартир. Главной характеристикой подобных систем является их возможность работать круглый год, поскольку не они зависят отопительного периода.

Для подсчета выгоды от использования плинтусного отопления следует учитывать такие нюансы, как наличие других источников тепла в помещении, уровень теплоизоляции ограждающих изделий в конструкции, возможность обеспечения системы электроэнергией в должном объеме либо же монтажа котельного оборудования.

Для тех случаев, в которых предполагается использование автономного источника тепла, будет актуальным вопрос экономии потребляемого топлива.

Плюсы и минусы

Сначала поговорим о преимуществах плинтусного отопления, которых достаточное количество!

• Благодаря тому, что теплый плинтус образует тепловую завесу, происходит прогрев стен. За счет этого сокращаются теплопотери! Стены просыхают и меньше страдают от появления сырости, грибков и плесени, особенно это актуально для угловых и торцевых помещений.
• Простота в установке. Если вы умеете работать с электричеством, подключение не вызовет особенных трудностей, во многом установка схожа с теплым полом или металопластиковыми трубами.
• Возможность использовать как дополнительный обогрев или основной. Например, на балконах, лоджиях или в бассейнах.
• Разница температур на входе и выходе не превышает 5 градусов! Что в разы меньше привычного нам отопления.
• Подходит для любого котла, работающего на любом виде топлива.
• Это красиво! Нет привычных и надоевших нам батарей. Декоративные панели красятся во многие цвета и подойдут к любому интерьеру.

Теперь рассмотрим минусы теплых плинтусов.

• Проблематично найти, от этого много вопросов и непонятностей. Со временем этот вид отопления станет более популярным и приобрести его станет проще.
• В больших помещениях необходимо несколько отдельных модулей, так как имеются ограничения по длине системы (13-17 панелей).

Вот и все плюсы и минусы данного вида обогрева. Плюсов значительно больше, чем минусов, но так как это новинка в сфере отопления помещения, то она вызывает недоверие. Возможно, через какое-то время мы выявим еще больше плюсов, а возможно и недостатков!

Но если говорить в общем, то плинтусное отопление или теплый плинтус как альтернатива центральному и другим видам обогрева вполне здравая идея. Особых конструктивных изменений при ее установке не требуется, монтируется достаточно легко. Можно воспользоваться услугами специальных организаций, если возникают сложности. Гораздо экономичнее, чем например, теплый пол, а следовательно вполне подойдет хотя бы как дополнительный вид отопления. Для помещений, страдающих от плесени и сырости, на сегодняшний день это единственный выход. Ни центральное, ни теплый пол  не предотвратит их появление.

Собственно прогресс не стоит на месте, сейчас это пока неизвестный источник отопления, хотя как знать, несколько лет назад также шарахались от обычного теплого пола.

А на этом заканчиваю, читайте наш строительный блог.

Монтаж

Использование ИК электрического плинтуса для обустройства теплого помещения вполне оправдано благодаря экономичности конструкции и простоте установки оборудования. Все составляющие расположены по периметру комнаты и не привлекают внимания.

Электрический инфракрасный плинтус может быть смонтирован и в тех помещениях, где уже установлены радиаторы центрального водного отопления.

Использование системы упрощено, благодаря полной автоматизации. Это позволяет добиться цикличности включения и, соответственно, заметно сэкономить затраченную энергию и материальные средства.

Оснащение агрегата таймером позволяет создать в комнатах нужный микроклимат, выполняя подключение исключительно на определенный период времени.Крепление обогревательной системы осуществляется в том месте, где обычно расположен декоративный элемент (обычный плинтус). Все составляющие монтируют по всему периметру помещения, добиваясь значительного снижения теплопотерь из-за холодных стен. Подробнее о греющих плинтусах смотрите в этом видео:

Расчеты ведутся на основе размеров периметра комнаты

Прежде чем приступить к монтажу, нужно выполнить некоторые расчеты, в результате которых будет известно количество необходимых для установки нагревательных элементов и декоративных панелей. Для этого понадобится измерить периметр комнаты, где будет устанавливаться оборудование, или определить участок стены, на котором оно будет размещаться.

Теперь выбирают кабель, сечение которого будет зависеть от количества устанавливаемых электрических планок. Для монтажа одной планки понадобится кабель сечением 2,5 см². При работе с иными изделиями следует внимательно изучить рекомендации производителя.

Приставьте плинтус к стене и отметьте точки

Для поверхности легких и тонких межкомнатных перегородок для выполнения работ потребуется дрель-перфоратор и крепежные элементы в виде саморезов и дюбелей.

Монтаж состоит из нескольких простых операций:

1. С помощью лазерного строительного уровня следует отбить горизонт по всему периметру комнаты, отметив первую линию на высоте 1 см от пола, а вторую на высоте, равной высоте декоративной панели. На поверхности стены крепят теплоизолирующую фольгированную пленку, способствующую эффективному отражению тепла и улучшающую конвекцию.
2. По выполненной разметке к поверхности стены приставляют заднюю панель плинтуса и строительным карандашом отмечают точки крепежа.
3. В отмеченных точках нужно перфоратором просверлить отверстия и вбить в них пластиковые дюбели. Теперь можно с помощью саморезов закрепить заднюю панель плинтуса.
4. Следующий этап – навешивание кронштейнов, на которые устанавливают нагревательный ТЭН. Его подключают к сети, как и терморегулятор и температурные датчики, а также организуют заземление.
5. Завершающий этап – крепеж декоративной панели, изготовленной из алюминия.

Закрепив верхнюю крышку плинтуса, приступают к монтажу регулятора и датчиков температуры. Подробнее о греющих плинтусах смотрите в этом видео:

Установка регулятора температуры осуществляется в соответствии с инструкцией, прилагающейся к устройству. Он должен быть расположен на высоте не менее 1,5 м от пола в непосредственной близости от источника питания. После подключения аппаратуры можно приступать к тестированию оборудования, если недочеты и неисправности отсутствуют, то вводим систему в эксплуатацию.

Эффективный обогрев загородного дома или квартиры – задача очень важная и ответственная. На сегодняшний день существует множество её решений, имеющих свои плюсы и минусы. В данной статье мы поговорим об одном из новых методов отопления жилых помещений, заключающемся в эксплуатации электрических тёплых плинтусов.

Фото тёплого электрического плинтуса

Достоинства и недостатки теплых плинтусов

Далее мы будем рассматривать плюсы и минусы теплых плинтусов, как водяных, так и электрических. Начнем с положительных черт:

Плинтусные радиаторы отличный выбор для помещений с панорамными окнами.

Миниатюрность оборудования – пожалуй, это самое важное достоинство, характерное для любых теплых плинтусов, в том числе и электрических. Благодаря этому у нас появляется возможность получить в свое распоряжение предельно компактную отопительную систему, не бросающуюся в глаза;
Возможность обогрева помещений с панорамными окнами – теплые плинтусы обеспечат надежную защиту от потоков холодного воздуха и предотвратят образование конденсата;
Низкая температура корпусов – как правило, она не превышает +40 градусов, благодаря чему случайное прикосновение к плинтусным радиаторам не приводит к образованию ожогов;
Равномерный прогрев воздушных масс по всему объему – вы не ощутите дискомфорта и чувства мерзнущих ног;
Теплые плинтусы (в том числе и электрические) годятся для применения в любых помещениях – это кухни, гостиные, спальни, коридоры, лоджии, крытые балконы, террасы, торговые помещения, входные группы, холлы и многое другое;
Возможность одновременной работы с любыми другими отопительными приборами. Например, совместно с электрическими теплыми плинтусами можно использовать электроконвекторы, а вместе с водяными приборами нередко монтируют классические батареи.

Например, совместно с электрическими теплыми плинтусами можно использовать электроконвекторы, а вместе с водяными приборами нередко монтируют классические батареи.

Есть и некоторые недостатки:

Существуют некоторые сложности при установке теплых плинтусов в помещении с встроенной мебелью.

• Высокая стоимость теплых плинтусов – это характерно для любого оборудования, в том числе и электрического;
• Отсутствие экономичности – многие производители утверждают, что плинтусное отопление позволяет экономить, но эти утверждения можно поставить под сомнения;
• Высокое потребление электроэнергии – характерно для электрических моделей. Даже если в вашей местности действуют сельские тарифы, расходы будут очень высокими;
• Теплые плинтусы невозможно проложить там, где установлена встроенная мебель – она закрывает собой пространство, необходимое для монтажа оборудования.

Тем не менее, плинтусное отопление продолжает наращивать свою популярность. Там, где еще совсем недавно стояли громоздкие чугунные батареи, сегодня появляются предельно компактные теплые плинтусы – электрические и водяные. Благодаря продуманной конструкции, они обеспечивают быстрый и равномерный прогрев помещений, даря людям тепло.

Что собой представляет

Плинтусные каналы для труб отопления монтируются по периметру комнаты. Конструкции содержат нагревательные элементы, от которых теплый воздух устремляется вверх по стенам и от них распространяется по комнате. Плинтусы для обогрева призваны полностью заменить привычные радиаторы отопления, предоставляя возможность высвободить дополнительное жилое пространство.

Содержимое каналов (трубы, радиаторы) прикрывают декоративным наличником специальной конструкции с продольными отверстиями внизу и сверху. При этом декор может быть изготовлен из пластика или металлических деталей.

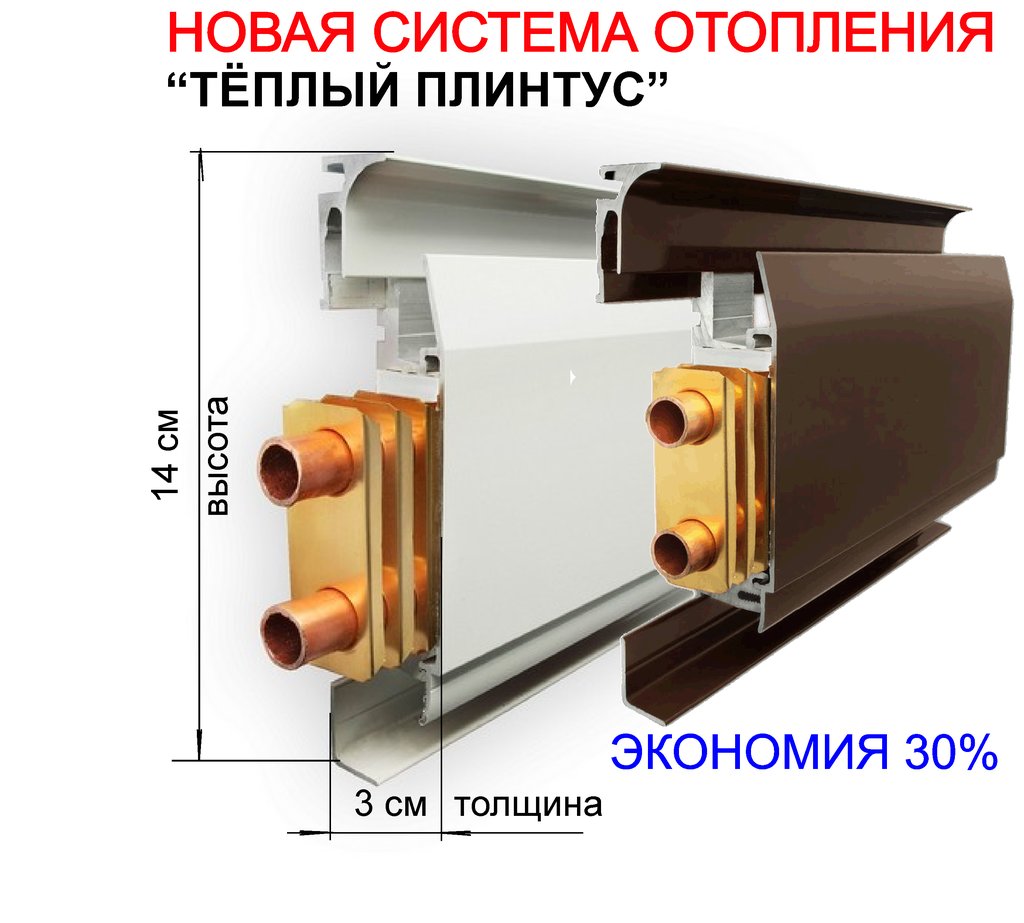

Размеры плинтусов для труб отопления в высоту не превышают 13,5 см, в глубину (ширину) – 3,6 см.

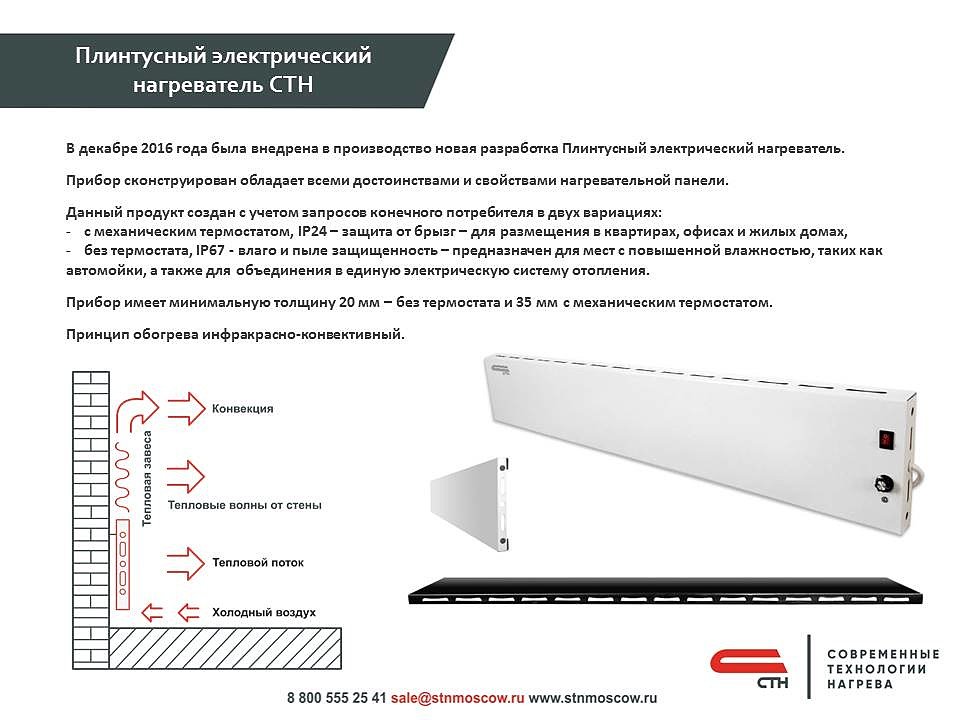

Что такое теплый плинтус и как он работает

Теплый плинтус отличается от радиаторов отопления тем, что он как бы нагревает всю стену и образует таким образом тепловую завесу или экран.

Тепло моментально распределяется равномерно по всей комнате, а не только возле окон.

Причем такая система подходит для любого типа пола. Воздух в комнате не перегревается, не сушится и не поднимает пыль.

Многие ошибочно полагают, что подобное отопление обогревает комнату конвекцией. Что-то наподобие напольных конвекторов.

Однако это вовсе не так. Дело в том, что конвекционные потоки теплого воздуха от плинтуса, вносят свой вклад в нагрев помещения всего на 20-30%.

Основное тепло дает прогретая стена.

Вы получаете внутри дома своеобразные огромные батареи от пола до потолка. Поэтому в помещениях, где невысокие потолки и находится минимум мебели, эффективность системы максимальная.

На кухне ее лучше монтировать под гарнитур, который имеет высокие ножки.

Часто ее рекомендуют использовать вместо напольных конвекторов для панорамных окон. Однако имейте в виду, полную компенсацию тепловой бреши в таком месте, плинтусом не создать!

Все дело в лучистой энергии. В отличие от стен, здесь вы не заметите эффекта накопления и распространения тепла. Оно не будет «прилипать» к стеклу, а сразу же будет уходить наружу.

А вот с задачей просто устранить дискомфорт при нахождении рядом с холодным окном, плинтуса успешно справляются.

Вся система работает на эффекте Коанда. В 1910 году этот румынский авиатор, пытаясь усовершенствовать самолетные двигатели, применил специальные пластинки, которые должны были отразить тепловой поток от фюзеляжа, дабы тот не загорелся.

Однако он получил прямо противоположный эффект. Теплый воздух не отражался, а наоборот, как бы облизывал фюзеляж. Как этот эффект используется в системе теплых плинтусов?

Нагретый поток воздуха от них поднимается вдоль стены. При этом его скорость снизу, больше, чем скорость сверху.

То есть, чем дальше от поверхности стены он отходит, тем меньше его интенсивность и скорость. И здесь нам нужно вспомнить закон Бернули с трубами разного сечения по которым движется жидкость или газ.

Он гласит, что минимальная скорость потока и максимальное давление среды будет на участке трубы с большим сечением, и наоборот. То есть, чем быстрее движется поток, тем меньше в нем давление.

Применительно к теплому плинтусу это означает, что потоки воздуха, которые движутся возле стены, будут иметь давление меньше, чем на некотором удалении от нее. За счет этого перепада давления и возникает сила, которая как бы прижимает теплый воздух к стенке.

Поэтому с плинтусным отоплением в первую очередь греется стена, а уже от нее нагреваются все предметы в помещении. Реальный прогрев стен ощущается на высоте до 1,5 метра.

Вот так выглядит в тепловизоре термограмма распределения тепла по поверхности, нагретой плинтусом.

Как понимаете, конвекция здесь не играет существенной роли. Главным фактором выступает именно излучение от нагретой стенки. Так называемая лучистая энергия, как в инфракрасных обогревателях и картинах.

Благодаря такому способу прогрева, температуру воздуха в комнате вовсе не обязательно догонять до +24-25С. Даже при 20-21С вы будете чувствовать себя комфортно. Стены то у вас будут нагреты на несколько градусов больше.

Поэтому нагретая стена и создает тепловой комфорт радиационного баланса, который не способна создать обычная батарея.

Плюсы и минусы

Для того чтобы дать объективную оценку плинтусам для отопительных труб, стоит изучить положительные и отрицательные стороны такой напольной системы.

Среди преимуществ конструкции выделяются следующие специфические особенности:

• Распределение тепла в комнате происходит равномерными потоками по всей площади. К положительным свойствам инфракрасного излучения относится способность прогревать только светопроницаемые объекты.
• Организм человека подобный нагрев воспринимает как естественный процесс.
• Основания в ходе нагрева приобретают температуру, которая имеет почти такое же значение, что и нормальная температура тела человека. Поэтому исключается дисбаланс при взаимодействии с устройствами.
• Все основания, включая стены, потолок и окна остаются сухими, на поверхностях не скапливается конденсат, что в особенности актуально для комнат, где установлены панорамные окна.

• Для прокладки и монтажа системы не требуется привлечения специалистов, поскольку работы по обустройству не представляют особой сложности.
• Наличие привлекательных элементов декора в помещении положительно сказывается на общем интерьере.
• Подобная конструкция может дополнительно укомплектовываться терморегуляторами, которые позволят постоянно поддерживать оптимальную температуру внутри.
• Средняя температура теплоносителя не оказывает негативного влияния на продуктивность обогрева, поскольку появляется возможность экономить около 30% затрачиваемой на нагрев энергии.

Как и любой конструкции, такой системе присущи недостатки. К ним относятся следующие моменты:

• Длина отопительного контура, скрытая под плинтусом, не может быть более 15 м. Ее увеличение приведет к снижению эффективности системы отопления. Для больших по площади зданий встанет вопрос об использовании распределительных коллекторов.
• Щели в плинтусах не должны блокироваться для сохранения равномерного потока тепла.
• На изделия не допускается установка различных декоративных элементов, которые могут отрицательно сказаться на уровне теплоотдачи.
• Цена на конструкцию достаточно высокая, поскольку в процессе ее сборки применяется дорогостоящее сырье.

Достоинства и недостатки плинтусных систем отопления

Мы подошли к самому важному разделу нашей статьи – сейчас мы будем рассказывать о положительных и отрицательных характеристиках систем плинтусного отопления. После прочтения вы сможете принять какое-либо решение в плане целесообразности использования подобного способа обогрева. Для начала мы рассмотрим положительные черты

Для начала мы рассмотрим положительные черты.

Основные достоинства

Давайте представим достоинства плинтусных систем отопления в виде списка:

Плинтусные системы отопления равномерно прогревают помещение.

• Компактность оборудования – несомненный плюс, учитывая желание потребителей сделать отопление более невидимым. Эта проблема наиболее актуальна для тех, кто хочет сделать в своем жилище дизайнерский ремонт, не терпящий видимости каких-либо деталей инженерных систем;
• Равномерный прогрев комнат. Некоторые люди крайне чувствительны к изменению температуры буквально на 1-2 градуса. В результате чего они прекрасно чувствуют разницу температур между серединой комнаты и вблизи полов. Плинтусное отопление обеспечивает обогрев прямо от напольного покрытия;
• В комнатах всегда теплые стены – испускаемый плинтусными конвекторами воздух поднимается вверх вдоль стен, обеспечивая их постепенный прогрев. Благодаря этому в комнатах создается вполне комфортная обстановка;
• Возможность сочетания с любыми другими отопительными приборами – например, ничто не мешает использовать плинтусное отопление совместно с теплыми полами или с привычными радиаторами;
• Отличный обогрев панорамных окон – если в вашем доме есть панорамные окна и вы хотите защититься от идущего от них холода, используйте плинтусные системы отопления;
• Возможность работы на охлаждение – актуально для водяных систем, в которые подается охлажденный теплоноситель (по аналогии с некоторыми моделями внутрипольных конвекторов);
• Низкая температура корпусов радиаторов – обеспечивает безопасность пользователей и домашних животных. Этот плюс наиболее актуален при наличии в доме маленьких детей.

Таким образом, плинтусное отопление можно назвать эффективным, безопасным и вполне практичным.

Основные минусы

Помимо положительных черт, у плинтусных систем есть и некоторые недостатки:

Пространство у плинтусного радиатора должно быть свободным, к ним нельзя вплотную приставлять мебель.

• Дороговизна радиаторов – актуально как для электрических, так и для водяных приборов;
• Ограничения по установке мебели – ее нельзя устанавливать вплотную к оборудованию, что приводит к снижению эффективности отопительной системы;
• Ограниченность длины одного направления – максимальная длина не должна составляет больше 15 метров.

Некоторые источники заявляют о том, что плинтусное отопление обладает экономичностью. На самом деле, это утверждение не имеет достаточных оснований – оно не характеризуется экономичностью, но и не приводит к увеличению затрат на обогрев. В общем, вы можете забыть о том, что это оборудование поможет сохранить деньги в вашем кошельке.

Кстати, есть и еще один недостаток, важный для тех, кто владеет корпусной мебелью. Все дело в том, что она монтируется вплотную к стенам и делает установку систем плинтусного отопления невозможной.

Типы

Изначально теплые плинтусы были разработаны в Европе в начале прошлого столетия и представлены только в электрическом виде. Но путем постоянных исследований и внедрения новых технология сегодня на рынке можно встретить три разновидности плинтусных обогревателей.

Электрический

Электрообогреватель – первая простейшая и бюджетная модель такого обогрева помещения. Представляет собой металлические трубы, внутри которых расположены специальные нагревательные элементы, связанные между собой просиликоненными проводами.

Сегодня специалисты выделяют несколько видов таких плинтусов в зависимости от их мощности:

• мощность 500 ватт, длина кабеля 250 см;
• мощностью в 300 ватт, длиною в 150 см;
• длина кабеля 100 см, а мощность 200 ватт;
• мощность 140 ватт, длина 70 см.

Любой вид такой системы комплектуется специальным регулятором температуры. При этом для каждой части элемента он свой. Такой подход позволяет не только существенно экономить на оплате электроэнергии, но и поддерживать оптимальную температуру воздуха в комнате в районе +18.20 градусов Цельсия.

При нагреве оно начинает усиленно циркулировать. Это позволяет еще больше экономить на электричестве.

Не обошлось здесь и без недостатков: в моменты наивысшего напряжения потребление электроэнергии достигает своего пика. Необходимо также правильно выбирать сечение провода – если оно будет слишком маленьким, то часто будут перебои в работе обогреватели, а он сам будет часто перегорать.

Водяной

Такой теплый плинтус мало чем отличается от обычного радиаторного отопления. В трубах циркулирует вода или же специальная жидкость, которая нагревается в течение нескольких минут до заданной температуры. В такую систему отопления можно заливать воду как из обычных труб, так и содержащую специальные примеси, которые не допускают порчи всей системы в целом.

Помимо этого, такое отопление очень легко установить самостоятельно, а возможность его подключения к системе центрального отопления делает его и максимально экономным и выгодным.

Помимо этого, стальные нагревательные элементы и трубы у водяных теплых плинтусов хоть и являются самыми недорогими, но и наименее эффективными – теплоотдача у них минимальная. Поэтому лучше всего выбирать медные конструкции или те, что изготовлены из нержавейки или специальных сплавов.

Инфракрасный

Такой вариант теплого плинтуса считается самым современным. Обычно его крепят под потолком, но допускается и плинтусная установка. При этом в отличие от двух предыдущих типов такие обогреватели греют не воздух, а непосредственно все предметы, находящиеся в помещении. Это дает возможность сэкономить электричество, понизив в целом температуру воздуха в помещении, однако человек такую разницу не увидит, вообще.

Состоит такой обогреватель из нескольких частей – корпуса из стали, отражателя и нагревательного элемента. Среди всех остальных типов плинтусных обогревателей именно этот является наиболее долговечным.

Основными достоинствами таких плинтусных инфракрасных обогревателей являются:

• универсальность конструкции;
• высокая безопасность и защита от получения ожогов;
• создание максимально комфортных условий в помещении для человека;
• даже холодные стены на ощупь кажутся теплыми.

Если говорить о минусах, то часто возникают проблемы с покупкой некоторых запасных частей – потому их лучше заказывать заранее. А также используя инфракрасный теплый плинтус, лучше всего утеплить фасад здания снаружи – так как большая часть тепла будет выходить сквозь стены.

Классификация плинтусного отопления

Плинтусные обогревательные сети классифицируются на два типа:

• электрические;
• водяные.

Главные элементы водного плинтусного отопления — пластиковые, пропускающие кислород, трубки, распределяющий коллектор, плинтусные батареи.

Плинтусная обогревательная система устраивается в дополнение к основному отоплению индивидуального дома лишь тогда, когда теплоноситель нагревается менее чем на 85°С, а давление в «централке» не превышает 3 атмосфер. Ограничения, которые следует учесть и при монтаже системы, налагаются в связи с возможностью возникновения гидравлического удара.

При устройстве водяной плинтусной системы обогрева необходимо придерживаться таких указаний:

• обыкновенным трубкам из ПВХ следует предпочесть медные;
• устанавливается теплообменник, забирающий тепло от основного отопления и встраивается в систему при помощи специальных медных пластинок;
• на все батареи можно поставить термостаты;
• на распределяющий коллектор устанавливается сервопривод;
• ставится манометр, термометр, циркуляционный насос.

Водяное плинтусное отопление

Электрическое плинтусное отопление реализуется по более простой схеме. Главный элемент системы — специфический радиаторный блок с ТЭНом. Трубчатый электронагреватель ставится в нижнюю радиаторную трубку, а питающий кабель пускается в верхней. Такой вид плинтусного отопления нельзя применять в комнатах с повышенной влажностью воздуха.

Питание системы осуществляется от стандартной розетки 220 В.

Установка системы теплых плинтусов

При установке плинтусного отопительного оборудования необходимо учитывать, что жидкостная и электрическая разновидности этой системы обладают принципиальными различиями.

Жидкостное (водяное) отопление

Простота конструкции радиатора для плинтусного водяного отопления делает его монтаж простым и понятным

В своей основе плинтусный конвектор для систем жидкостного отопления состоит из теплообменника и внешнего кожуха. С целью увеличения площади теплоотдачи медно-алюминиевый теплообменник оснащен многочисленными поперечными пластинами.

Перечень необходимых устройств для автономной системы плинтусного водяного отопления включает в себя такие элементы:

• котельное оборудование, использующее любой из видов топлива;
• теплоноситель, чаще всего вода или незамерзающие жидкости;
• циркуляционный насос, обеспечивающий принудительное движение теплоносителя;
• коллекторы для подающего и обратного контуров;
• трубопроводы для разводки системы плинтусного отопления медные, металлопластиковые или ПВХ;
• плинтусные радиаторы, осуществляющие теплообмен в комнатах;
• термостаты, манометры.

Подключение контуров жидкостной системы отопления плинтусного типа к коллектору осуществляют по лучевой схеме. Подобная схема бывает предпочтительнее, когда необходимо отапливать большое количество комнат на нескольких этажах. Так удается обеспечить эффективность работы плинтусного оборудования и снизить потери теплоты.

Чтобы смонтировать систему теплых водяных плинтусов, необходимо:

• проложить по две трубки вдоль стен на участках от коллектора до места установки каждого из радиаторов;
• в выбранном месте на уровне стыка стены и пола установить заднюю панель плинтусного конвектора для системы жидкостного отопления с элементами крепежа;
• подключить к теплообменнику подающий и обратный трубопроводы;
• навесить смонтированный радиатор на крепежные крюки задней панели;
• проверить герметичность соединений;
• установить наружную декоративную панель;
• приступить к опрессовке и балансировке плинтусной отопительной системы.

Теплоноситель заливают в систему, одновременно спуская из нее воздух с помощью специально предназначенных для этого устройств. После полного заполнения и пробного запуска системы, определяют участки, где еще остался воздух, и также удаляют его.

Электрическое плинтусное отопление

Устройство нагревательных элементов электрического плинтусного конвектора не допускает выжигания кислорода из воздуха в отапливаемом помещении

Систему плинтусного отопления электрического типа смонтировать значительно проще, чем водяную, потому что нет нужды прокладывать трубопроводы, подводящие теплоноситель к радиатору. В данном случае основным элементом отопительного устройства служит радиаторный блок с электронагревателем. ТЭН встроен в медную трубку в нижней части радиатора, а через верхнюю трубку проходит покрытый термостойкой изоляцией электрокабель.

Запитывают плинтусные электрические конвекторы отопления от обычной домашней электросети. При этом проводка должна обладать способностью выдержать повышенную нагрузку, ведь расчетная мощность потребления будет не менее 200 Вт на каждый погонный метр отопительной системы.

Удобнее прокладывать силовой кабель для плинтусного отопления еще на стадии строительства дома. Делают выходы в местах подключения конвекторов и термодатчиков для электрического плинтусного отопления, затем заливают полы и штукатурят стены. Элементы теплого плинтуса устанавливают уже после завершения всех отделочных работ. Обогревательные приборы монтируют вдоль стен, подключают к электропитанию и регулируют термостаты.

Размещение нагревательных элементов по низу стен становится одним из эффективнейших способов отопления. В большинстве помещений, где мы проводим значительное время, — в коттедже, квартире или офисе — плинтусное отопление способствует созданию удивительно приятного микроклимата.

Видео презентация поможет осознать удобство создания в доме электрической системы плинтусного отопления:

Что собой представляет теплый плинтус

Система теплого плинтуса представляет собой отопительную конструкцию из алюминиевого короба толщиной не больше 3 см. Высота обогревающей панели составляет около 10-24 см. Торцы прибора закрываются заглушками, чтобы создать элемент декора. Короб состоит из наружной, нижней и верхней перегородки. Внутри находятся обогревающие элементы, прикрепленные к поверхности стены специальными кронштейнами.

Обогрев помещения происходит за счет нагревания воздушных потоков, рядом расположенных стен и пола, а также корпуса самого плинтуса. Благодаря постоянному источнику тепла, помещение греется довольно быстро, охватывая самые дальние уголки.

Плюсы и минусы теплого плинтуса

Сохранение полезной площади
Безопасность
Экономия на электричестве
Не пересушивает воздух
Сочетается с любым напольным покрытием

Высокая цена
Низкая мощность
Не все типы подходят для влажных помещений

У вас стоит теплый плинтус?

Нет
70.45%

Да
11.36%

Планирую поставить
18.18%

Проголосовало: 44

Расчёт тёплого плинтуса

В основе расчёта длины греющих плинтусов лежат нормы обогрева помещений. Стандартным показателем для жилых комнат считается 60-100 Вт тепла на 1 кв. м. Он актуален для средней полосы России. Для северных регионов норма обогрева помещений увеличивается до 150-200 Вт.

Помимо региональной поправки необходимо вносить и другие корректировки:

• на вид остекления;
• толщину стен;
• количество оконных и дверных проёмов и др.

После определения нормы отопления этот показатель умножается на квадратуру помещения, которое планируется отапливать. Полученное значение делится на количества тепла, выделяемое 1 погонным метром теплового плинтуса.
