Ошибки при монтаже водяного теплого пола. Мифы.
Самый распространенный миф, что невозможно отопить здание только теплыми полами – обязательно нужно ставить радиаторы. Потому что теплые полы не способны прогреть здание.
Ошибка номер 1.
На мой взгляд, самая грубая ошибка при монтаже любой системы отопления — это отсутствие расчета тепловых потерь здания. Когда не считают тепловые потери, то можно сказать система отопления делается на глаз.
На глаз подбираются радиаторы, обычно их подбирают по размеру окна или из расчета 1 секция на 10 квадратных метров, если используются секционные радиаторы. На глаз делаются теплые полы. Или лепят радиаторы в помещениях с теплыми полами «на всякий случай».
Если общаетесь с таким монтажником — гоните его в шею. На выходе получите либо не рабочую систему, либо потратите лишние деньги на строительстве системы отопления. Потому что монтажник за ваши деньги подстраховался и напихал лишних тепловых приборов.
Или наоборот — установил тепловые приборы малой мощности. В любом случае — это потери.
Трубопроводы: причины низкого нагрева
Определение воздушных пробок в батареи с помощью тепловизора
Сбои в режиме нагрева свойственны двухтрубной системе отопления. Не греет в этом случае подводящая магистраль, распределяющая теплоноситель по радиаторам. Выявление «проблемной» зоны можно сделать с помощью измерения температуры на поверхности труб или тепловизора.
Естественная циркуляция
Уклон трубы для отопления с естественной циркуляцией
С чем могут быть связаны подобные проблемы? Если отопление плохо греет — возможно несоблюдение уклона магистрали. Это относится только к системам с естественной циркуляцией. Согласно нормативам уклон труб должен составлять 10 мм на 1 м.п. Помимо этого учитывается направление – от разгонного стояка к радиаторам. Для обратной трубы уклон должен быть к котлу.
На первом этапе необходимо с помощью строительного уровня измерить этот показатель. Если он соответствует норме, но радиатор отопления не греет, – есть вероятность образования воздушных пробок. В этом случае рекомендуется комплексный подход, который включает в себя следующие этапы:
- Измерение угла наклона. В случае надобности – его изменение до требуемого показателя;
- Промывка труб для удаления известкового налета;
- Заполнение системы теплоносителем с открытыми кранами Маевского на радиаторах.
Такая методика позволит устранить низкий показатель теплоотдачи системы отопления.
Для улучшения циркуляции в открытые системы можно установить циркуляционный насос. Если же он будет перегреваться — нужно монтировать дополнительный. Это часто необходимо для разветвленных отопительных систем.
Принудительная циркуляция теплоносителя
Принцип действия воздухоотводчика
Для системы с принудительным движением воды в трубах образование воздушных пробок можно избежать, с помощью установленного в верхней части системы воздухоотводчика. Отчасти он выполняет функции открытого расширительного бака, но при этом не снижает давление в трубах до критического уровня. Его отсутствие является косвенной причиной плохого нагрева радиатора отопления.
Специфика закрытых систем отопления заключается в необязательном соблюдении уровня установки труб. Однако при превышении критического уровня нагрева теплоносителя происходит выделение пара, который является основной причиной появления воздушных пробок. Так как воздух имеет меньшую плотность, чем вода – он будет концентрироваться в верхней области участков трубопровода. Если плохо греют радиаторы отопления в закрытой системе – причина может заключаться в снижении объема теплоносителя в трубах из-за сопротивления воздуха.
Что необходимо сделать в этом случае? Прежде всего – проверить работоспособность воздухоотводчиков. При долгом простое клапан может покрыться известковым налетом, что делает невозможным его открытие под давлением воздуха.
Кроме этого фактора нужно учитывать превышение гидравлического сопротивления в системе. Вот почему не греет батарея в отоплении при неправильном первоначальном расчете. Поэтому прежде чем приступать к установке новой системы или модернизации старой – следует выполнить расчетную часть эксплуатационных и технических параметров:
- Подбор труб соответствующего диаметра – чем он больше, тем меньше гидродинамическое сопротивление. Однако при этом увеличивается объем воды;
- Вероятность того, что двухтрубная система отопления не будет греть значительно меньше, чем у однотрубной. Поэтому предпочтительно устанавливать радиаторы с параллельным подключением;
- Нагрев циркуляционного насоса отопления происходит из-за неправильно подобранной мощности. Она же напрямую зависит от расчетных гидродинамических показателей.
По каким причинам может не нагреваться батарея отопления? Это может быть связано с неправильно подобранной моделью радиатора. Каждый из них имеет определенный показатель теплоотдачи в зависимости от теплового режима работы системы. Эти данные указываются в паспорте прибора. Если неправильно выбрать модель – то даже при идеальной работе системы отопления радиатор просто не будет нагреваться до требуемой температуры.
В видеоматериале показаны основные причины плохого нагрева радиатора для однотрубной системы отопления:
Куда жаловаться на еле теплые батареи в квартире
Как решить проблему с плохим центральным отоплением? Куда обращаться, на что надеяться, чего требовать? тэги: еле теплые батареи, плохое отопление категория: семья и дом Самое первое, что надо сделать, не стесняясь — обратиться в ЖЭУ (или ЖЭК, не помню). У нас была такая ситуация, причем мы вообще снимали квартиру. Позвонили хозяину, он сказал нам, что смело надо обращаться туда.
Вызвали специалиста (бесплатно) и он что-то там покрутил и наладил. Сейчас, когда у нас свое жилье и такое происходит, муж спускает давление в батареях, покрутив кран на батареях, может тут тоже такая проблема? автор вопроса выбрал этот ответ лучшим комментировать Если у вас в квартире зимой батареи еле теплые и плохо греют, то нужно написать заявление в двух экземплярах и отнести их в ЖЭК.
Автоматическая регулировка температуры ТП
Автоматическая регулировка теплого пола может осуществляться термомеханическим или электронным способом с применением электромеханических исполнительных устройств, управляющих работой запорной арматуры.
Термомеханическая система управления
Основывается на работе термостатических клапанов или кранов с термоголовками, реагирующих на изменение температуры теплоносителя. Различные модели подобной запорно-регулирующей арматуры сегодня предлагает множество производителей, например, Oventrop. Однако независимо от названия и типа используемого в них термореактивного вещества (жидкости или газа), это термомеханические саморегулирующиеся механизмы, которые наиболее целесообразно устанавливать для контроля температуры одного, отдельно взятого контура.
Принцип действия термоклапанов прост, что делает их весьма надежными и отказоустойчивыми. Медный, латунный или бронзовый сердечник, установленный в корпусе устройства, разогреваясь проходящим потоком теплоносителя, передает температуру термореактивному наполнителю. В свою очередь, увеличивающийся в объеме термореактивный элемент толкает сердечник, который перемещая клапан, постепенно блокирует циркуляцию нагретой жидкости.
Термостатический клапан для теплого пола, помимо установки на распределительной гребенки, может монтироваться в отдельную сборку типа «унибокс». Подобные сборки включают также автоматические воздухоотводчики, которые совместно с термостатами помещаются в компактные коробки (боксы). Использование «унибокса» позволяет для регулировки температуры в отдельно взятой ветке ТП не привязываться к громоздким коллекторным шкафам, что особенно удобно при небольшом количестве контуров.
Кроме того, термомеханические регуляторы тёплого пола могут иметь выносные воздушные чувствительные элементы. Они позволяют настраивать их на управление потоком теплоносителя не по его температуре, а по температуре воздуха в помещениях. Принцип их действия тот же, только термореактивное вещество гораздо чувствительней. Воздушную термоголовку целесообразно устанавливать для одновременного контроля нескольких контуров в одном помещении, где водяной напольный обогрев является единственным источником отопления.
Электронная система управления
В ее состав входят электронные термометры, контроллер и электроприводы (исполнительные устройства, сервоприводы). Механизмы электроприводов могут крепиться к смесительным головкам обычных регулировочных вентилей (клапанов) или являться частью их конструкции. Изменение интенсивности подачи теплоносителя осуществляется в соответствии с заданными пороговыми значениями. Средой измерения для датчиков температуры автоматического регулятора температуры теплого пола может служить как теплоноситель, так и воздух в помещениях.
Давление, скорость воды и температура обратки в системе отопления
В основном, требования, предъявляемые к системам отопления, подразумевают разделять специфику работы отопления на два типа:
- независимая, здесь источник теплоэнергии размещен непосредственно в помещении – используют в индивидуальном доме или в многоэтажных зданиях элитного типа;
- зависимая, где к обогревательному комплексу подключена сеть трубопроводов – применяют в большинстве домов городского массива и поселках городского типа.
По специфике циркуляции теплового носителя преимущественно используют воду, где скорость воды в системе отопления напрямую влияет на температуру в радиаторах. Подразделяют циркуляцию на естественную (по принципу гравитации) и принудительную (система отопления с помощью насоса). По распределению принято различать систему отопления с нижней и верхней трубной разводкой.
Температура
Невзирая на богатый выбор предоставляемых систем отопления, варианты подачи тепла и обратки достаточно малочисленны. Также должна быть установлена по правилам максимальная температура в системе отопления во избежание дальнейших неисправностей.
Радиаторы к системе отопления подключают одним из трех способов: нижним, боковым или диагональным.
Также нижнее подключение еще называют по-разному: «ленинградка», седельное. По такой схеме обратка и подвод устанавливаются в нижней части батареи. В большинстве случаев ее применяют, когда трубы проложены под плинтусом либо под поверхностью пола. Температура обратки в системе отопления не должна отличаться от температуры подвода.
Скорость воды
Если секций немного, теплоотдача будет крайне неэффективной по сравнению с другими схемами – скорость воды в системе отопления снижается, что приводит к теплопотерям.
Боковое отопление является самым популярным типом подключения радиаторных батарей к отоплению. Подачу воды в качестве теплового носителя осуществляют в верхней части, а обратка подключается снизу, чтобы температура обратки в системе отопления считалась равнозначной.
Чтобы избежать снижения эффективности такого типа подключения при увеличении радиаторных секций, рекомендуют устанавливать инжекционную трубку.
Давление
Диагональный тип подключения еще носит название боковой перекрестной схемы, потому что подачу воды подключают сверху радиатора, а обратку организуют внизу противоположной стороны. Его целесообразно использовать при подключении значительного количества секций – при небольшом количестве резко повышается давление в системе отопления, что может привести к нежелательным результатам, то есть теплоотдача может снизиться вдвое.
Чтобы окончательно остановиться на одном из вариантов подключения радиаторных батарей, необходимо руководствоваться методикой организации обратки. Она может быть таких видов: однотрубная, двухтрубная и гибридная.
Тот вариант, на котором стоит остановиться, напрямую будет зависеть от совокупности факторов. Необходимо учитывать то, какая этажность здания, где проводится подключение отопления, требования к ценовому эквиваленту системы отопления, какой тип циркуляции используется в теплоносителе, параметры радиаторных батарей, их габариты и многое другое.
Чаще всего свой выбор останавливают именно на однотрубной схеме разводки отопительных труб.
Как показывает практика, такую схему используют именно в многоэтажках современного типа.
У такой системы есть целый ряд характеристик: они отличаются невысокой стоимостью, достаточно легко монтируются, подача теплоносителя (горячей воды) производится сверху при выборе вертикальной системы отопления.
Также радиаторы к системе отопления подключают последовательным типом, а это, в свою очередь, не требует отдельного стояка для организации обратки. Иными словами, вода, пройдя первый радиатор, поступает потоком в следующий, далее в третий и так далее.
Однако здесь нет возможности регулировать равномерное нагревание радиаторных батарей и его интенсивность, в них постоянно фиксируется высокое давление теплоносителя. Чем дальше установлен радиатор от котла, тем больше снижается теплоотдача.
Также существует иной метод разводки – 2-х-трубная схема, то есть система отопления с обраткой. Его чаще всего используют в элитном жилье или в индивидуальном доме.
Здесь представлена пара замкнутых контуров, один из них предназначается для подводки воды к параллельно подключенным батареям, а второй – для ее отвода.
При гибридной разводке сочетаются две выше описанные схемы. Это может быть схема коллектора, где на каждом уровне организована индивидуальная ветка разводки.
Почему половина батареи холодная
Когда радиатор подключен неправильно.
Главной причиной, почему батарея наполовину холодная, может быть ее неправильное подключение. Согласно правилам монтажа нагревательного оборудования в контуре отопления, патрубок, подающий горячий теплоноситель, должен подключаться к верхней части батареи. Холодный патрубок или обратка, наоборот, к ее нижней части. Также читают: «Кронштейны для радиаторов».
Чем это объяснить?
Нужно учитывать законы физики и помнить, что горячая вода намного легче холодной, а потому находится в верхней части нагревательного прибора. Постепенно отдавая свою тепловую энергию окружающему воздуху, теплоноситель остывает. Его плотность, а значит и вес, увеличивается. Он опускается вниз. Именно потому часто половина батареи холодная, а половина – горячая.
В любом случае, если радиатор наполовину холодный, нужно обращаться за помощью к специалисту, а не пытаться решить проблему самостоятельно. Это может привести к порче оборудования, либо к травматизму.
Низкая температура теплоносителя.
Монтаж нагревательного прибора выполнен правильно, но все равно половина батареи холодная. Что делать в таком случае? Очень часто, особенно при морозной погоде на улице, теплоноситель поступает в контур отопления недостаточно высокой температуры. Отдавая тепло нагревательному элементу, он полностью остывает. Именно потому создается эффект холодной радиатора снизу.
Загрязнения внутри нагревательного прибора.
Мусор, ржавчина, как результат коррозии внутренней части контура отопления, могут привести к тому, что батареи наполовину холодные. Что делать в такой ситуации? Перед началом отопительного сезона, особенно если тепловая разводка организовывалась несколько десятилетий назад, необходимо прочищать радиаторы. Для этого вызывается слесарь из соответствующей службы и им выполняются все работы.
Хуже обстоят дела, если радиаторы не греют после начала отопительного сезона. В таком случае выводится из эксплуатации полностью стояк многоквартирного дома или контур отопления частного строения. Ведь удалить загрязнения из радиатора можно только тогда, когда в нем нет теплоносителя.
Воздушные пробки.
Они могут быть причиной, почему половина батареи холодная. Их наличие проверить легко, если подающая труба и обратка нагревательного элемента оснащены шаровыми кранами или терморегуляторами. Их просто перекрывают. Затем открывают верхний кран, в то время, когда нижний остается закрытым всего лишь 10-15 сек. Если в момент поступления теплоносителя слышны посторонние звуки и бульканье, внутри нагревательного элемента присутствует воздух. Он препятствует свободной циркуляции горячей воды, потому не греет половина батареи.

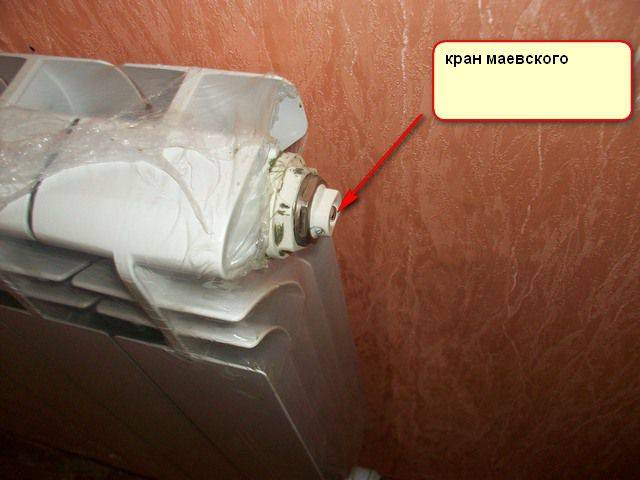

Решить проблему можно обычным стравливанием воздуха. Для этого отопительные приборы оснащаются краном Маевского или обычным краном в верхней своей части. Предварительно под запорный механизм устанавливается емкость для сбора горячей воды. Кран Маевского открывается и находится в таком положении до тех пор, пока весь воздух из прибора отопления не выйдет. Процесс сопровождается разбрызгиванием горячей воды под давлением. Именно потому рекомендуется кран накрыть тканью.
Заужено сечение подающей трубы.
Нагревательный элемент монтирован правильно, он новый и внутри нет воздуха, а батарея наполовину холодная. Причина: установлен терморегулятор или кран с зауженным проточным сечением. Что это значит? Через трубу с зауженным сечением в радиатор попадает в два раза меньше теплоносителя. Как результат, скорость перемещения воды в радиаторе уменьшается, следовательно, снижается и температура его поверхности.
Что необходимо сделать?
Выполнить демонтаж кранов перед отопительным элементом. Перед выбором нового устройства обязательно проконсультировать у специалиста. Он должен рассчитать нужное сечение крана, которое не повлияет на перемещение теплоносителя в контуре.
Полноценное отопление помещения
В помещении всегда температура воздуха будет низкой, если половина радиатора холодная, половина – горячая. Тому причиной может быть неправильный монтаж радиатора, наличие перед ним крана с зауженным поперечным сечением, загрязнения и воздух внутри нагревательного элемента. Любую проблему можно устранить, если обратиться за помощью к специалисту. Не рекомендуется выполнять ремонт самостоятельно, так как это приводит к поломке оборудования или травматизму.
>
2 Основные причины плохого прогрева батарей и способы их устранения
Основных причин, почему не греют батареи, две – воздушная пробка и засорение радиаторов. Воздушная пробка мешает циркуляции теплоносителя, радиатор прогревается плохо или остается холодным. Выход из ситуации простой – удалить воздух.
Современные системы имеют на каждой батарее вверху специальный краник для спуска воздуха. Он проворачивается отверткой или переходником. Если в системе есть воздух, вы услышите шипение. Кран держат некоторое время открытым, пока из него не потечет теплоноситель. Если воздушная пробка очень большая, возможно, за один раз полностью стравить воздух не выйдет. Подождите десяток минут, повторите попытку, пока не почувствуете, что батарея прогревается полностью.
Кран для спуска воздуха

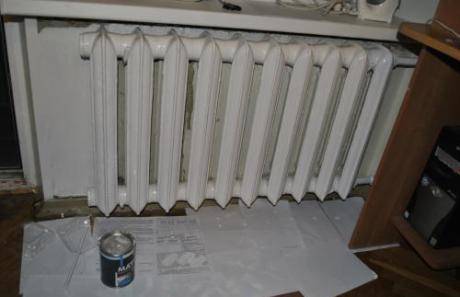

На давно установленных чугунных радиаторах кран для спуска воздуха, скорее всего, отсутствует. Несложная работа по стравливанию воздуха превращается в сложную и грязную. Существует два подхода к удалению воздуха из чугунной батареи. Первый – через соединительную муфту на подводе теплоносителя к радиатору, второй – ослаблением заглушки в батарее. В каждом случае не требуется полностью выкручивать муфту или заглушку, их немного проворачивают до появления шипения.
Важно определить, в какую сторону следует отворачивать муфту или заглушку, ведь на радиаторах применяют и правую и левую резьбу. Куда отворачивается муфта, определяют по выступающей части резьбы
На заглушке с левой резьбой выбита буква “Л”, отворачивают ее в правую сторону. Важно не переусердствовать, особенно отворачивая муфту, ведь трубы могут быть ржавыми, и от чрезмерного усилия способны разрушиться. На всякий случай перед заворачиванием намотайте на резьбу немного пакли с краской или фумленту, чтобы не просачивалась вода по нарушенному соединению.
Засорение радиаторов основная причина плохого теплоснабжения

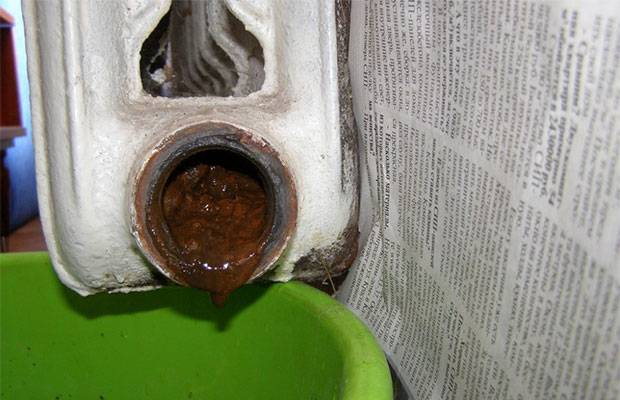

Засорение радиаторов – вторая распространенная причина плохого теплоснабжения. Система засоряется по двум причинам: физический износ вследствие долговременной эксплуатации или подача в систему грязной воды без фильтрации. Чаще на внутренних стенках многие годы откладывались соли и система забилась. Иногда отложения настолько мощные, что теплоноситель совершенно не может пробиться сквозь узенькие щели. Выход один – замена радиаторов, иногда также труб.
Если засорение незначительное, батареи промывают. Работы лучше проводить при неработающем отоплении. Если приходится прибегнуть к такой операции во время отопительного сезона. Тогда отключите батареи, повернув краны, и снимите. Не все системы имеют краны для отключения радиаторов. Перед очисткой системы в индивидуальных владениях сливают воду, в многоэтажном доме перекрывают подачу
Во время отопительного сезона соблюдайте осторожность – вода очень горячая
Прочищают батарею под высоким давлением. Для этого батареи выносят на улицу, шлангом герметично соединяют батарею с источником воды и продувают. Промыть водой из крана не выйдет, часть мусора все равно останется в радиаторе. Если обнаружено засорение в одной батарее, промойте и другие, они почти наверняка тоже засорены.
Почему биметаллические радиаторы после подключения вверху горячие и внизу холодные повод проверить соединения
Многие домашние мастера решаются на самостоятельный монтаж, руководствуясь при этом соображениями типа: ничего здесь сложного нет или зачем тратить лишние деньги, если руки есть. Частично такая точка зрения оправдана, но неплохо подкрепить ее хотя бы поверхностными теоретическими сведениями, что делают не многие. Поэтому пройдемся по «вершкам».
Неправильный монтаж теплоносителей: последствия
Основным грубым просчетом при монтаже двухтрубной системы – неверный выбор направления потока теплоносителя в трубах и его подключение. Распространенная ошибка – трубу, по которой идет подача, присоединяют к нижнему штуцеру теплообменника, а обратку подключают к верхнему. Результат на лицо:
- Нарушаются циркуляционные процессы, в результате – эффективность системы падает.
- Нарушается ход отведения теплоносителя из прибора, одна половина батареи будет нагреваться, а вторая – нет.
- Падает КПД, полноценная теплоотдача невозможна из-за неполной наполненности водой.
Поскольку нагретая жидкость имеет меньшую плотность, в отличие от холодной, попадая внутрь, она стремится подняться вверх. Поэтому вода идет по наименьшему пути сопротивления, и не перемешивается в секциях.
Как исправить ситуацию

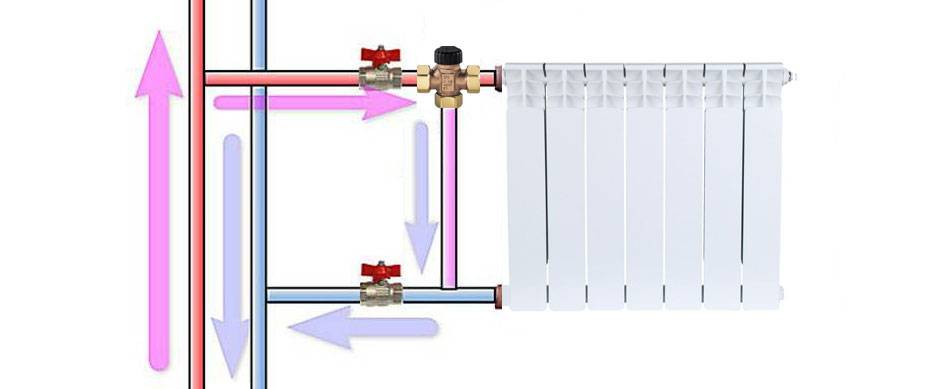

Грамотный способ подключения гарантирует поступление горячей воды сверху и способствует ее проходу по верхнему коллектору. Полноценный нагрев обеспечивает диагональное подключение радиаторов. Однако не всегда делается, как думается, а исправлять нужно. Алгоритм следующий:
- Отсоединить подводящие трубы от штуцеров.
- Скорректировать схему системы, учитывая, что подающий поток идет через верхнюю трубу (она подсоединяется к верхнему патрубку), а обратка – через нижнюю.
- Подключить компоненты к теплообменнику.
- Открыть подачу и проконтролировать функционирование системы.
В чем причины не полного прогрева радиаторов
Существует несколько распространенных причин неравномерного нагрева радиаторов отопления. Чтобы устранить неисправность, необходимо понять, что именно привело к существующим нарушениям.
- В системе отопления не греется последний радиатор – причина заключается в недостаточной мощности циркуляционного насоса. несоблюдении углов и наклонов при монтаже трубопровода.
- Нижняя часть радиатора отопления прогревается не полностью – обычно такая проблема является характерной для алюминиевых радиаторов отопления. В некоторых случаях причиной является неправильно выставленный режим терморегулятора, установленного на подаче теплоносителя в батарею.
Половина радиатора не отдаёт тепло – холодный верх свидетельствует о наличии воздушной пробки. Если крайние секции холодные, это указывает на идентичную проблему.

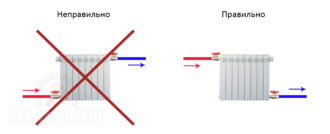

Нижний угол радиатора отопления холодный – ошибки, допущенные во время монтажа. Биметаллические и алюминиевые батареи необходимо устанавливать идеально ровно. Перекосы приводят к неравномерному прогреву секций.
Батареи греются неравномерно по трем основным причинам: неправильный расчет мощности котла, радиаторов отопления, циркуляционного насоса. Также ошибки, допущенные во время монтажа трубопровода, упущения при пуско-наладке отопления.
Виновата управляющая компания
И погода. Есть вероятность того, что на улице еще не наступили сильные морозы, поэтому управляющая компания пока не топит по-максимуму. То есть нагревает теплоноситель, который поступает в систему отопления, не до 70оС, а, скажем, только до 50оС. Тогда теплоотдача секции радиатора будет, к примеру, не 160 Вт, а 110 Вт.
Сниженная температура теплоносителя — основная причина плохого обогрева
Что делать: жильцам домов, подключенных к центральной системе отопления, к сожалению, особо поделать нечего, потому что температура воды устанавливается единая на несколько районов. А вот тем, у кого есть домовая котельная, можно договориться с соседями и УК об увеличении температуры теплоносителя. Это, конечно, при условии, что всем жильцам дома холодно. Учтите, что это отразится на счетах за отопление.
