Подключение бойлера: монтаж к водопроводу, варианты в частном доме и квартире

Подготовка

Выполнение правильных подготовительных мероприятий является залогом успешной установки водонагревателя в квартире

Сначала целесообразно ознакомиться с инструкцией, прилагаемой к прибору производителем, уделяя повышенное внимание вопросу техники безопасности при монтаже и эксплуатации прибора.. Не менее важным моментом станет грамотный выбор места для крепления водогрейного оборудования. Не менее важным моментом станет грамотный выбор места для крепления водогрейного оборудования

Не менее важным моментом станет грамотный выбор места для крепления водогрейного оборудования.

В этом случае обязательным является строгое соблюдение нескольких аспектов:

доступность установленного водогрея для профилактических мероприятий и обслуживания в условиях эксплуатации;
тип стены и её способность выдерживать вес устанавливаемого водонагревателя, заполненного водой;
состояние электрической проводки и, при необходимости, исправление всех выявленных недочетов;
соответствие электрической проводки характеристикам водогрейного прибора и требованиям, выдвигаемым изготовителем к эксплуатации прибора.

Не менее важно произвести качественную диагностику состояния всей водопроводной системы, включая правильность функционирования стояков и труб

Особое внимание уделяется качеству воды, которая будет поступать в водогрейное оборудование, и определиться с необходимостью установки фильтра

На стадии подготовки особое значение придаётся правильному выбору места под крепление водонагревателя, так как только в этом случае будет гарантирована простота монтажа, обслуживания и эксплуатации оборудования.

Как правильно установить проточный напорный водонагреватель?

В отличие от предыдущего, такой бойлер крупнее и мощнее — он может подавать горячую воду в несколько мест одновременно. Лучше всего его устанавливать рядом там, где тёплая вода нужнее всего — ванная комната или кухня. В квартире зачастую напорная установка монтируется в тех же местах, что и накопительная. Главное — защитить от попадания воды и обеспечить беспрепятственный доступ к нему в случае ремонта.

Что понадобится?

• Бойлерная установка;
• Перфоратор и свёрла по керамике и бетону;
• Шурупы (дюбели);
• ФУМ-лента;
• Два гибких шланга;
• Два тройника;
• Два крана Ду 15;
• ПВС-кабель 3х4;
• дифавтомат на 25 А.

Так же, как и при установке накопительного водонагревателя, нужно по шаблону разметить место нахождения устройства и просверлить два отверстия для дюбелей или шурупов, если будете устанавливать на специальную планку. Закрепите бойлер и переходите к проведению воды и электричества.

Подключение проточного напорного водонагревателя в квартире

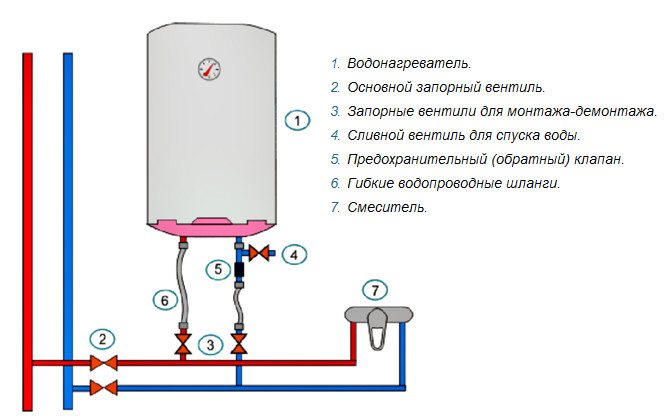

Примерная схема подключения проточного водонагревателя выглядит так:

От смесителя через тройник проведите горячую воду к выходу из бойлера по гибкому шлангу и уплотните соединение ФУМ-лентой.
Ко входу закрепите той же лентой второй шланг и через тройники подведите прямо к холодному стояку.
Снабдите трубы соответствующими кранами.

Подключение проточного водонагревателя такого типа через розетку никто не производит; ведут сразу к щитку через дифавтомат, соединяя их подходящим трёхжильным кабелем.

Как правильно запустить?

Закройте кран на горячем стояке и откройте на бойлере;
Включите горячее водоснабжение в раковине и дождитесь нормальной струи без шипения;
Включите нагрев, подав электричество к автовыключателю.

Убедитесь в исправности подключенного бойлера и наслаждайтесь комфортной жизнью вне зависимости от ремонтных работ теплотрассы и сезона.

Готовимся к подключению

Оптимальный вариант установки бойлера – это ванная комната. Если по причине ограниченного свободного пространства установить бойлер в этом месте не удаётся, то следует подобрать место на кухне или в подсобном помещении. При выборе места установки следует позаботиться о возможности подведения электрической сети 220 В и холодного водоснабжения.

Бойлер устанавливается на значительном расстоянии от пола. В большинстве моделей подсоединение коммуникаций осуществляется снизу, поэтому прибор следует разместить на высоте не менее 50 см. Если подключение бойлера выполняется в ванной комнате, то его следует разместить от ванны и раковины на расстоянии не менее 1 метра.

Таким образом исключается вероятность попадания на поверхность прибора воды и уменьшается возможность поражения электрическим током в случае неисправности прибора.

Стоит учитывать, что бойлер, наполненный водой, имеет значительную массу и должен быть надёжно закреплён. Обычно устанавливают водонагреватели на стену. Для правильного расположения крепёжных отверстий можно использовать очень простой способ разметки. Необходимо приготовить лист картона и маркер.

Замеры осуществляются в таком порядке:

Лист картона укладывается на полу.
На картон сверху ставится бойлер плашмя, при этом кронштейны крепления должны плотно прилегать к картону.
Маркером отмечаются на картоне отверстия под крепёжные болты.
Картон с метками прикладывается к месту, где будет установлен бойлер, и маркером отмечаются точки сверления отверстий для анкерных болтов. Когда будет произведена разметка, перфоратором делаются отверстия в стене диаметром 12 мм. Глубина отверстий зависит от применяемых болтов.

Для правильного монтажа бойлера потребуется установить отдельную розетку и осуществить подводку холодной воды к прибору.

Для этого понадобится приготовить следующие материалы и инструменты:

Перфоратор или ударная дрель.
Пассатижи.
Молоток.
Розетка.
Подрозетник.
Анкерные болты.
Кабель электрический с диаметром жилы не менее 3 мм.
Гаечные ключи.
Отвёртка.
Гипс строительный.
Выключатель автоматический 20 А.
Зубило.

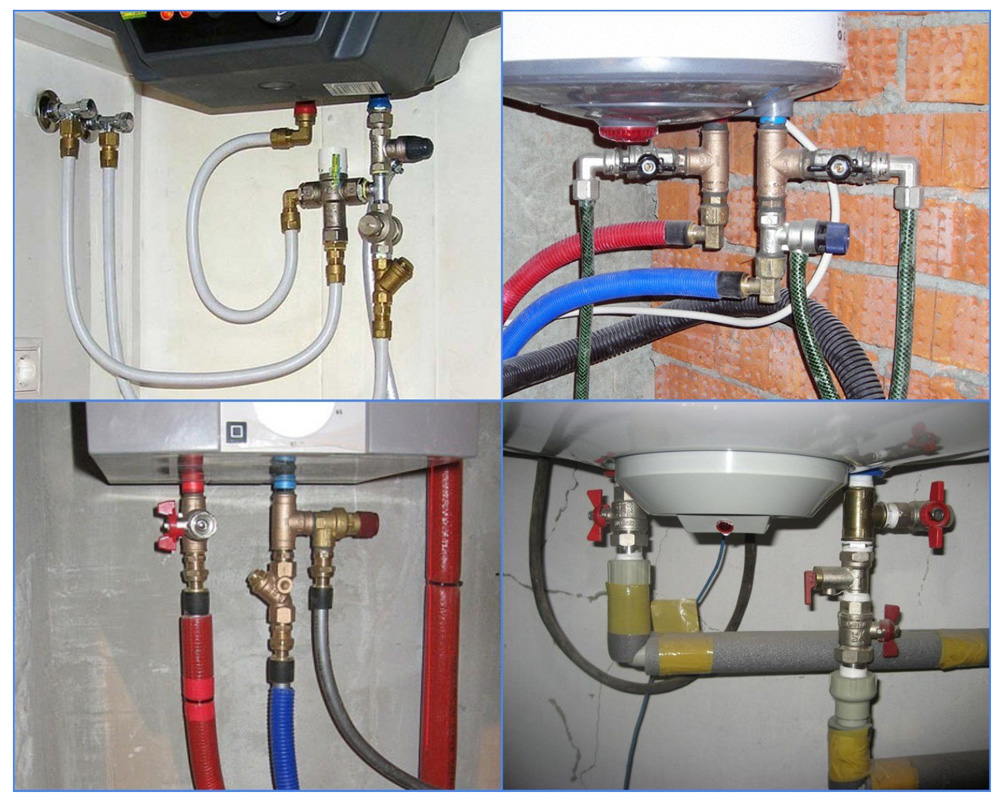

Подсоединение агрегата к водопроводу

Схема подключения бойлера к водопроводу очень простая, агрегат параллельно подсоединяется к системе водоснабжения. Теперь нужно распределить необходимое количество труб для подвода воды. Пластиковые скрепляются паяльниками, а стальные нужно варить строительным инструментом.

Как подключить водонагреватель к водопроводу с полипропилена? Если трубы не скрыты в стене, тогда сделать подсоединение бака к водопроводу очень легко, нужно провести разрез трубы холодной и горячей воды в обозначенном месте, впаять в отверстия тройники, от которых провести линию трубопровода к бойлеру, соединить с кранами при муфтой.

С закрытым в стену трубопроводом подключение водонагревателя немного сложнее. Нужно вскрыть трубы, выполнить врезку, вывести патрубки и закрыть все обратно

Вместе с тройниками важно применять разъемные муфты, ведь спаять не раздвигающие трубы нев

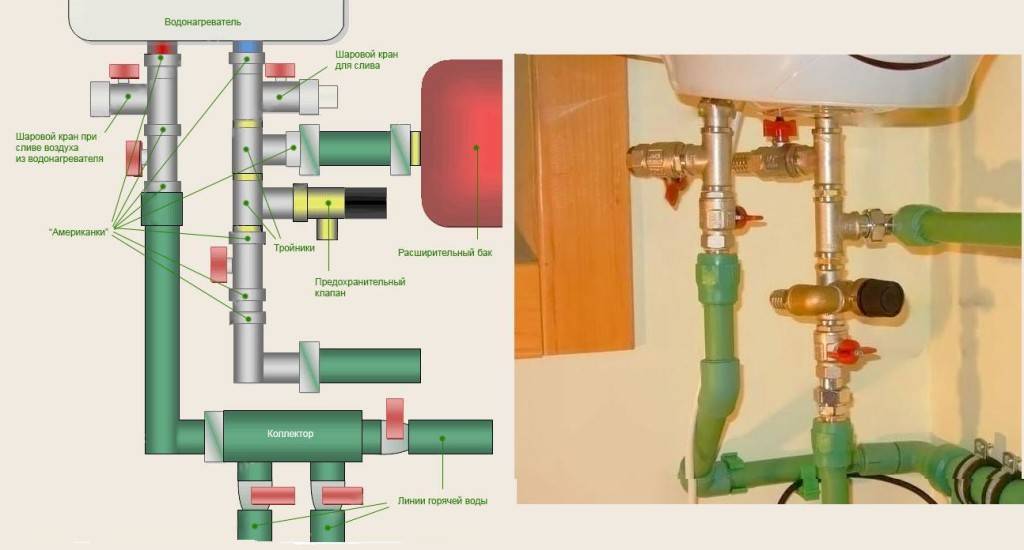

Схема подключения к водопроводу

озможно. Когда спаянные стыки застынут, соединяются разъемы и подключение водонагревателя к водопроводу проводится по предыдущей схеме.

Как подключить бойлер к водопроводу с металлопластиковыми трубами? К счастью, он не осуществляется скрытым методом, а потому схема подведения воды к баку не вызывает особых хлопот. Трубы разрезаются и вставляются тройники, после чего они подводятся к нагревательному устройству. Дело сделано!

А вот произвести подключение электроводонагревателя к водопроводу со стальными трубами – наиболее сложная процедура, предусматривающая подведение бойлера через патрубки смесителя для мойки на кухне. На каждый из них надевается тройник, что позволяет без нарезания резьбы подвести к одной трубе и кухонный смеситель, и бойлер.

Внимание! При монтаже водонагревателя к водопроводу воспрещается:

Открывать защитное окошко, когда включен прибор.
Проверять работоспособность агрегата без воды.
Сливать воду при включенном питании.
Монтировать детали с других аппаратов и приборов.

Советы профессионалов

Бойлерная система горячего водоснабжения кроме отсекающего крана, который находится на патрубке бака, подающий горячую воду, не требует дополнительных элементов. А вот при подведении патрубка с холодной водой, нужно сначала поставить тройник, на боковой отвод которого вмонтировать кран для слива воды с бака. Потом на тройник установить обратный клапан, после него еще вмонтировать отсекающий кран, соединяющийся с врезкой с водопроводом.

Видео:

Некоторые особенности схемы подвода воды

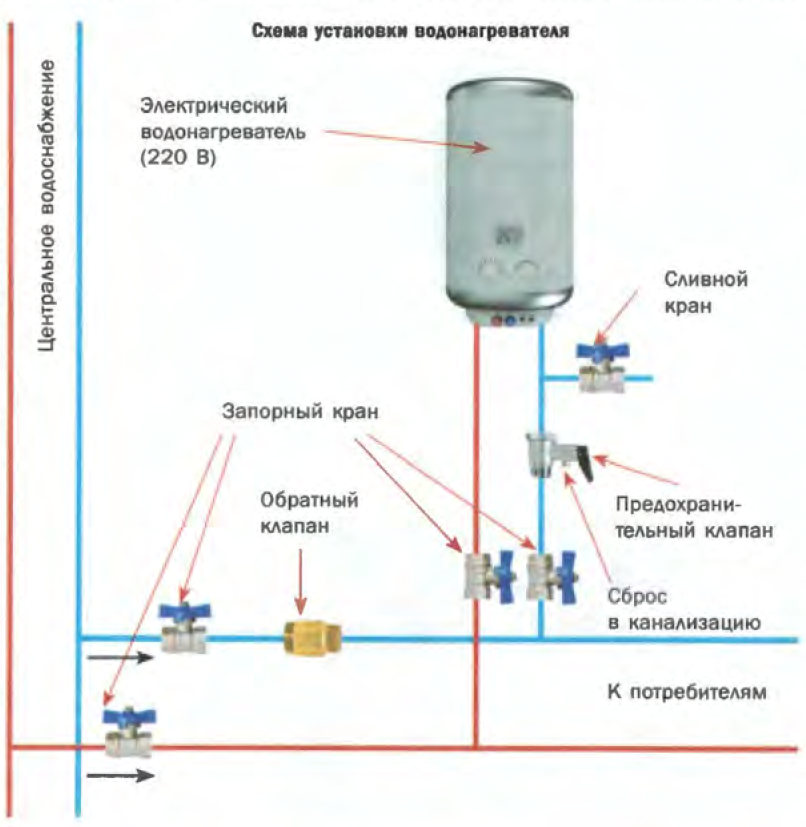

Схема подвода воды.

К агрегату подключается трубопровод холодного водоснабжения. В процессе эксплуатации стояк горячей воды перекрывается и не используется. Чтобы обеспечить высокое качество работы устройства, в схему подачи воды включают фильтр, предохранительный клапан, запорную арматуру (на входе бойлера и централизованной системы). На участке между точкой выхода воды из агрегата и смесителем не предусматриваются вспомогательные элементы. Единственным узлом, который может быть установлен на этой трубе, является сливной кран, но такая мера не является обязательной.

С чего следует начинать?

Перед тем, как приступить к работе по монтажу бойлера следует определиться с необходимым слесарным инструментом. Для установки водонагревателя понадобится

Необходимые инструменты и расходные материалы

рулетка, фигурная (крестовидная) отвертка, разводной ключ, пассатижи, маркер, монтажный уровень и дрель/перфоратор. Из расходных материалов нужны будут тройники, запорные вентили, пакля или лента ФУМ, уплотнительная смазка, резиновые прокладки, обратный клапан, а также анкера для крепления агрегата на стене

Следующий шаг – определиться с габаритными размерами необходимого водонагревателя и найти место его будущей установки. Модели выпускаются в вертикальном или горизонтальном исполнении, могут иметь овальное или круглое сечение в поперечнике. Здесь следует исходить из места установки, которое должно отвечать таким требованиям:

Давать хозяину возможность в течение всего срока его эксплуатации.
Обеспечивать надежное крепление водонагревателя, что напрямую зависит от прочности стены.
Иметь в непосредственной близости розетку для подключения бытового прибора

Что касается размеров изделия, то они напрямую зависят от вместимости водонагревателя. Чтобы выбрать подходящий вариант исходят из следующей формулы: для 1 человека – 30 л., для 2 человек — 50 л., для 3 человек и более – 80-100 л. Место установки выбирается с учетом того, чтобы не мешать проходу и обеспечивать безопасность хозяевам.

Инструкция по шагам

Итак, разобрав этапы детально, еще раз уточним, как подключить накопительный водонагреватель:

бойлер необходимо распаковать, убедиться в отсутствии внешних повреждений (вмятины, явное отсутствие плотности соединений, недорезанная резьба, другие дефекты). Недорезанную резьбу можно исправить самостоятельно, другие дефекты могут свидетельствовать о неработоспособности устройства;
закрепить бак на стене с помощью монтажной планки на двух болтах/крюках. Лучше заменить крепежные изделия, входящие в комплект поставки, более надежными и качественными. Это касается также предохранительного клапана;
выполнить подключение труб/шлангов к входному и выходному патрубкам нагревательного бака согласно схеме. Не забывайте об уплотнительных материалах! Дополнительно можно выполнить теплоизоляцию труб/шлангов, это уменьшить потери тепла и позволит снизить расходы на электроэнергию;
подключить водонагреватель к электричеству, как предложено в схеме производителя или согласно любой из представленных выше схем.

Дополнительно рекомендуем посмотреть это видео – здесь показаны интересные нюансы крепления бойлера на стену и присоединения к патрубкам устройства фитингов.

После этого остается один, но очень важный этап монтажа – проверка.

Необходимо:

перекрыть подачу горячей воды (централизованной) во внутридомовую (внутриквартирную) систему;
открыть вентиль (шаровой кран) для подачи холодной воды в бак;
открыть на ближайшем смесителе (смесителях) полный напор ГОРЯЧЕЙ воды;
дождаться, пока из крана пойдет вода сплошным потоком. В первые минут возможно чередование воды и воздуха из труб;
подключить устройство к электросети и выждать положенное для первого нагрева время (согласно рекомендациям производителя);
проверить температуру выдаваемой баком воды и, при необходимости, настроить регулятор нагрева (если эта функция предусмотрена в модели).

Обычно рядом с регулятором нагрева расположена сигнальная лампа – она сообщает о возможных неполадках в системе

Для большего удобства ряд производителей располагает регулятор на передней панели водонагревателя

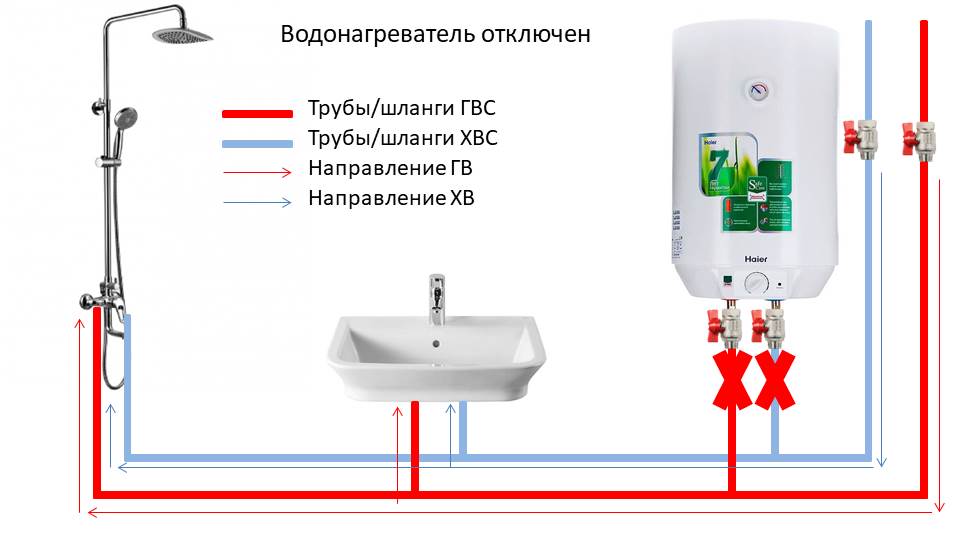

Как использовать краны водонагревателя (закрытие и открытие)

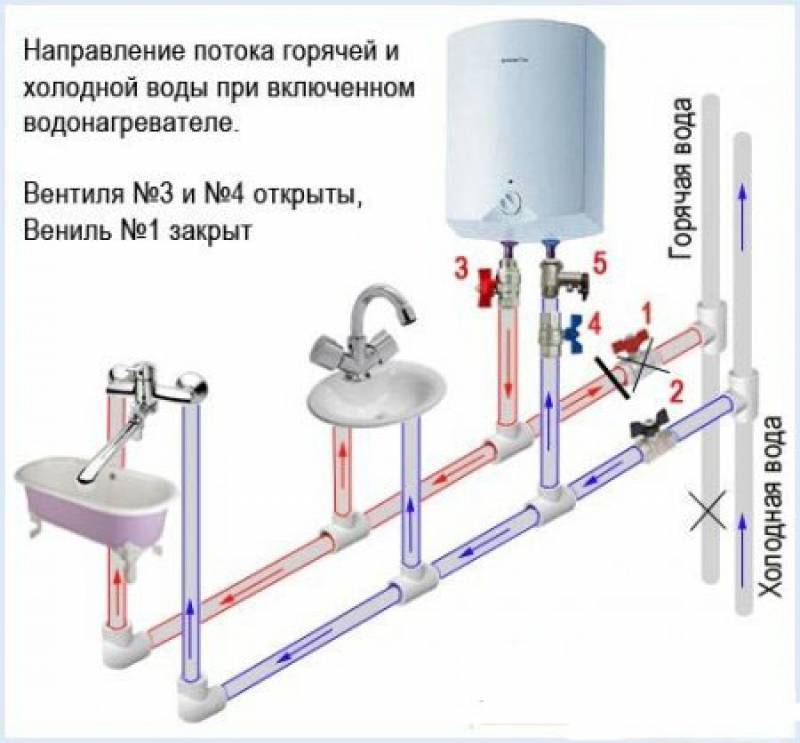

Краны обозначенные на схеме цифрами «1» и «2» понадобятся для отключения воды в то время, когда электронагреватель не используется. Например, если нам понадобилось снять последний.

Краны обозначенные на схеме цифрами «3» и «4» имеются в любой квартире подключенной к центральному водопроводу, расположены после стояков, ведь воду нам перекрывать приходится иногда по
различным причинам.

Обратим внимание на кран «4» – он перекрывает циркуляцию горячей воды между квартирой и стояком во время работы устройства. Если кран не
перекрыть, то горячей водой из нашего водонагревателя смогут пользоваться все
жители подъезда – вода пойдет в стояк

Главное правило использования – если горячая вода поставляется городской котельной, водонагреватель находится в выключенном режиме – «1» и «2»
краны закрыты, а «3» и «4» соответственно открыты. Если котельная «встает» на
профилактику и горячую воду отключают, подключаем наше устройство к сети 220В,
открываем краны «1» и «2», а кран «4» – закрываем.

Лучшие бренды – выбираем водонагреватель

Один из лучших вариантов на современном рынке – водонагреватель от компании Electrolux

Под конец материала нужно посоветовать несколько действительно хороших производителей, который ассоциируются со словом «качество». Ведь все вышеописанное не имеет значения, если хозяин квартиры купит некачественную технику. Она сломается в любом случае, независимо от правильности подключения электрических и водопроводных схем. Поэтому нужно сделать правильный выбор:

Electrolux. Кто сказал, что только немцы создают качественную технику? Их прямой конкурент – Швеция. Представлять Electrolux нет смысла, его знает каждый. Бренд создает бытовую технику десятилетиями и заслужил прекрасную репутацию. Водонагреватели этой марки прекрасны. Очень популярны дешевые модели с проточным типом функционирования. Все они маленькие, компактные, легки во время монтажа. Плавное управление температурой, большой функционал – основные преимущества для каждого потенциального покупателя.
Ariston. Компания, которая в большей мере специализируется именно на водонагревателях. Основное отличие от конкурентов заключается в очень стильном дизайне, а также большим количеством функций. В сравнении со многими аналогами, большинство моделей имеют выгодную цену. Все бойлеры Аристон могут автоматически отключаться, если произошел сбой в электросети. Такая себе – система безопасности будущего.
Bosch. Еще один бренд, который просто невозможно проигнорировать. Титан всей бытовой техники и лидер по продажам водонагревателей накопительного типа. Надежность, легкость в использовании, высокий срок эксплуатации – основные преимущества моделей. Самые популярные модели работают на газу или электричестве.

Все мы живем в 21 веке – современном мире с развитыми технологиями. Но наличие горячей воды до сих пор остается лотереей. Особенно, если человек живет в квартире, где есть центральное водоснабжение. Ремонты, постоянные починки труб – все это влияет на отсутствие горячей воды. Наличие водонагревателя решит все эти проблемы. Используйте вышеописанные схемы и инструкции, чтобы процесс получился максимально легким и правильным.

Внутреннее устройство электрического водонагревателя

Главным элементом любого бойлера является ТЭН, нагревательный элемент, который может в разных моделях отличаться не только конструктивно и формой, но и принципом работы. Существуют два вида данных элементов:

в нагревателях с так называемым «мокрым» ТЭНом он погружен в жидкость;
водонагреватели с сухим ТЭНом отличаются от предыдущих тем, что они защищены от непосредственного контакта с жидкостью специальной колбой.

ТЭН (термоэлектрический нагреватель) может быть самой разной формы и, соответственно, размера, но обязательно имеет специальную изоляцию из термостойкого диэлектрического материала.

На рынке представлены аппараты как с «мокрым», так и «сухим» ТЭНом, при этом вторые заключены в специальную колбу, что гарантирует более длительный срок эксплуатации, так как он защищен от образования накипи.

Но даже в том случае, если такой ТЭН выйдет из строя, заменить его гораздо проще, так как необходимости сливать воду и полностью разбирать электробойлер нет. Достаточно лишь просто с внешней стороны корпуса добраться до старого ТЭНа и заменить его новым элементом.

А вот для чего нужен магниевый анод для водонагревателя, так это для того, чтобы препятствовать интенсивному образованию накипи на стенках бака и нагревательном элементе, препятствуя, таким образом, развитию коррозийных процессов.

Принцип его действия основан на том, что находящиеся в воде соли металлов в этом случае будут оседать на нем, а не на стенках, так как реакция с магнием происходит более активно, чем, например, с железом.

Со временем, конечно, требуется очистка или даже замена катода, на котором происходит формирование солей, но главную задачу этот элемент выполняет – продлевает срок службы нагревателя.

Необходимые детали, материалы и инструменты

Для самостоятельного монтажа потребуются:

трубы – металлические или ПВХ (второй вариант предпочтителен из-за большей простоты и удобства работы). Длина участков трубы зависит от расположения бака и конфигурации санузла (технического помещения), а также удаленности точек водозабора от устройства. Тип трубы и ее характеристики зависят от объема подачи воды (пропускная способность) и давления в системе;
сантехническая арматура. Обязательно потребуются шаровые краны – от двух штук, предохранительный клапан (часто он включается в комплект поставки бойлера), тройники и переходники (в зависимости от конфигурации водопровода). Если есть риск повышения давления в системе подачи воды, рекомендуется дополнять схему подключения редуктором. При наличии манометра на редукторе появляется возможность визуально контролировать уровень давления в водопроводе;
кабель электрический трехжильный, сечение определяется в соответствии с номинальной потребляемой мощностью;
автомат для подключения устройства к внутридомовой электросети. Автомат выбирается в зависимости от силы тока, необходимой устройству, с запасом не менее 10…15%;
необязательным, но желательным и очень полезным дополнением к электрической схеме будет УЗО (устройство защитного отключения). Эти приборы контролируют напряжение в сети и отключают электрооборудование при повышении/понижении контролируемого параметра за пределами заданного диапазона

Пример подключения нагревательного накопительного бака – автомат для него выделен красным, слева располагается УЗО. Чтобы электрооборудование не отключалось постоянно, на УЗО выставлен допустимый диапазон напряжения 215…230 В

Возможно, придется также подумать о прокладках, пакле или сантехнической ленте (фум-ленте).

Чтобы быстро выполнить монтаж, потребуется:

перфоратор или ударная дрель со сверлом по бетону/кирпичу (в зависимости от вида стены). Если прочность стен не допускает большой нагрузки от навесного оборудования, придется мастерить или покупать готовую инсталляцию для бака. Соответственно при выборе металлической несущей конструкции для выполнения отверстий под крепление будет нужно сверло по металлу;
ножовка, болгарка с подходящим диском для разрезания металлических труб или специальные ножницы для ПВХ-труб;
отвертка, плоскогубцы и бокорезы, нож или специальное устройство для зачистки проводов – стандартный набор электрика;
мультиметр для выявления нуля и фазы на счетчике. Здесь можно подробнее прочитать о том, как пользоваться мультиметром.

Советы по выбору оборудования

Схематичный принцип работы бойлера

Принцип нагрева электробойлеров, можно упрощенно представить в виде работы электрочайника, чем мощнее его нагревательный элемент ТЭН, тем быстрее он закипит. Для того чтобы подобрать водонагревательное оборудование, используют простое соотношения величин: 15 л питьевой воды нагревается ТЭНом в 1.5 кВт до 60 С за 1 час, а 100 л 3 кВт элементом – за 4 часа.

Для более точного подбора учитывают расход горячей воды в минуту, например, для мойки посуды до 4 л/мин, а душа до 8 л/мин и количество пользователей услугой горячего водоснабжения.

После выбора модели нагревателя приступают к обвязке схемы:

Закрепляют корпус на стене, с учетом размеров и веса полного бойлера с водой, который может превышать 200 кг. Поэтому стенка обязана быть только несущей.
Водонагреватель устанавливают поближе к точкам водоразбора с учетом типа подключения коммуникаций.
При расположении бойлера оставляют свободное пространство перед ним для техобслуживания и ремонта.

Правильный монтаж и основные секреты

Правильно установить водонагреватель легко, но этот процесс не получится без подготовки. Необходимо, как уже описывалось выше, учитывать вес агрегата. Также в счет идут конструкционные особенности агрегата. Если стенка очень слабая, а вес достаточный, необходимо выбрать другое место или укрепить ее. Просто соорудите специальную подставку для поддержания конструкции, можно использовать кронштейны, планки и трубы.

А что насчет удобства пользования? Несколько правил:

Водонагреватель должен устанавливаться таким образом, чтобы не заслонять проход. Идеальный вариант – создать для него подобие шкафчика или выемки в стене, чтобы поместить его в эту конструкцию, скрыть от глаз, повреждений и возможных неудобств в передвижении. В любом случае, агрегат не должен ограничивать ваши передвижения по квартире.
Крепеж не должен мешать работоспособности бойлера. Также не стоит делать его слишком замысловатым. Лучше всего укрепить именно стену, ведь нагрузка идет на нее, а не на крепление. Поэтому неправильно подобранное место небезопасно, конструкция может легко сорваться.
Устанавливать водонагреватель нужно за один раз. Не растягивайте процесс на дни или недели. Ничего трудного в этом нет, если человек хорошо подготовился.
Подключить электрический водонагреватель к водопроводу – еще одно действие, которое должно выполняться строго по инструкции. О ней немного ниже.
Но главное правило подключения к водопроводу заключается в том, чтобы устанавливать нагреватель как можно ближе к источнику воды, то есть, рядом с раковиной или туалетом.
Регулировать температуру можно с помощью пульта. В ином случае, нужно делать это вручную. Но такая настройка является достаточно бесполезной, поэтому можно просто проигнорировать ее. Удаленность водонагревателя может быть любой, главное, чтобы пользователям было удобно.
Если говорить кратко, то процесс очень прост – высверливаем несколько отверстий, забиваем дюбеля, а затем вешаем бойлер на них. Установка завершена. Но это максимально сокращенная версия, сделать это без других процедур не получиться.

Соединение различных частей водонагревателя также должно осуществляться легко. Никакие лишние предметы или другие вещи не должны мешать этому процессу. Водоснабжение рядом, стена крепка и готова к использованию – этого достаточно для успешного монтажа. Нужно помнить, что работа бойлера — это хорошо, но всем должно быть удобно. Подбирайте место установки ответственно.

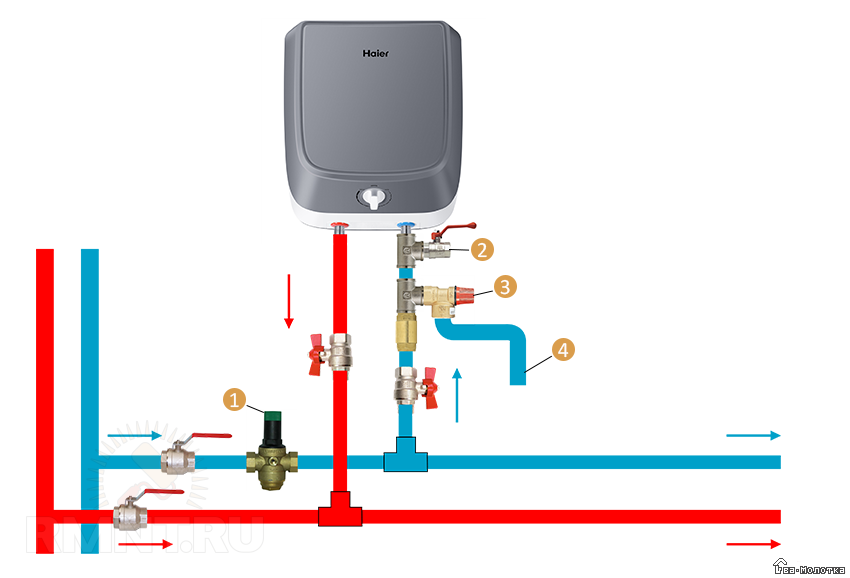

Монтажные схемы и решения

Возможные варианты подключения:

через систему безопасности;
напрямую к коммуникациям.

Первый из вариантов распространен в случаях, когда нужно подключить накопительный бак. Давление в нем часто увеличивается, что является следствием естественных процессов (расширение горячей воды). Кроме того, уровень давления централизованной системы тоже может превышать предельное значение нагрузки, выдерживаемой бойлером. В результате подключение без элементов системы безопасности при таких условиях приводит к сокращению срока службы агрегата.

Напрямую с коммуникациями соединяются патрубки проточного агрегата. В данном случае на устройство не оказывает воздействия ни один из перечисленных факторов. Это позволит упростить монтаж. На длительность эксплуатации бойлера прямое подключение в данном случае не влияет.

Преимущества и недостатки

Многие ставят накопительные системы в один ряд с проточными. Но на деле эффективность первых в бытовых сферах куда выше. Ведь система накопления позволяет подогреть воду до нужной температуры, а затем поддерживать эту температуру в баке. В связи со всеми особенностями бойлеров, можно выделить несколько основных преимуществ.

Накопители обеспечивают большой запас горячей воды.
Один нагреватель может работать на несколько кранов одновременно — умывальник, душ в ванной, раковина на кухне.
Бойлеры работают от обычной электросети, потребляя в среднем 0,8-2,5 кВт.
Не требуется высокое давление в магистрали водопровода.
На выходе получается довольно высокая температура воды.
Надежный, эффективный слой теплоизоляции в баке поддерживает оптимальную температуру длительное время.

Разумеется, где плюсы, там и минусы. Несправедливо было бы обходить стороной определенные недостатки, которые характерны для накопительных нагревателей.

Для нагрева воды требуется время, от 20 минут и выше, зависимо от объема бака.
При редком использовании воды из бака бойлеру приходится подогревать ее, то есть затрачивать лишнюю электроэнергию.
Габариты — одна из проблем бойлеров. Особенно, когда речь идет о баках объемом от 80 литров и более.
Размещая бойлер в удаленном, труднодоступном месте, при этом имея дело с нагревателем с ручной регулировкой, придется добираться до регулировочных кнопок довольно часто.
Бойлерам свойственно выходить из строя, особенно при наличии плохой, загрязненной воды в системе водопроводов. Это вызывает потребность в профилактике, ремонте.
Цена нагревателя для многих оказывается неподъемной суммой.

Частые ошибки монтажа водонагревателей

Как правильно подключить бойлер, чтобы он надежно работал? Существенные потери тепловой энергии отмечаются в случае неприменения изоляционного материала или использования изоляции маленькой толщины (минимально допустимый размер толщины – 20 мм). Из-за потерь тепла вода нагревается намного дольше.

Ошибкой считается сборка бойлера без расширительного сосуда. Там, где это предусмотрено, конкретно в накопительных устройствах, с технической точки зрения такая схема важна. Расширительный сосуд из-за увеличения количества воды помогает компенсировать рост давления. Хотя многие его заменяют предохранительным клапаном, что тоже возможно.

Нельзя укладывать провод на сильно нагревающиеся поверхности или острые металлические края. Параметры сети с подключенной к ней техникой должно соответствовать тем, которые указаны в паспорте. Уровень установки прибора относительно вертикали и горизонтали не должен быть нарушен. Необходимо наличие заземления. Запрещается подключать технику через удлинитель, так как он не рассчитан на большое значение тока.

Ошибкой монтажа будет несоответствие подключения магистральных линий порядку, который указан на схеме, а также сборка бойлера там, где нет водоснабжения.

Типы водонагревателей

В магазинах можно найти бойлеры на любой вкус и цвет. Производители также разнообразны: «Аристон», «Термекс», «Вайлант», «Будерус» и другие

Но основное внимание нужно обращать на принцип работы и тип подключения. Например, техника может отличаться по источнику тепла:

Газового типа.
Электрического.

Не у всех есть возможность подключить прибор к газу. Кроме того, самостоятельная установка газового оборудования запрещена — она должна проводиться только специалистом. Электрические нагреватели используются часто, их можно монтировать своими руками.

По конструкции бойлер может быть проточного и накопительного типа.

Проточники оснащаются мощным ТЭНом, который моментально подогревает поток воды. Приборы отличаются компактными размерами и удобством размещения. Однако они потребляют большое количество электроэнергии (мощность — от 6 кВт). Поэтому может потребоваться монтаж отдельной проводки.

Накопительные водонагреватели имеют бак различного объема. В нем скапливается вода, которая нагревается сухим или мокрым ТЭНом. За счет теплоизоляции бака потери тепла составляют всего 0,5% в час. Для подключения требуется небольшая мощность — 1,5-3 кВт.

В свою очередь накопительная техника делится по типу нагрева:

Комбинированного.
Косвенного нагрева.

Если два первых типа нагревают воду с помощью ТЭНов, то последний (косвенный) нуждается в твердом топливе, подключении к отоплению или солнечным батареям.

Схема подключения водонагревательного бака своими руками

Подготовка
