Подключение душевой кабины к водопроводу в домашних условиях

Как подключить кабинку к водопроводной сети

После завершения установки поддона и подключения к канализации можно продолжить сборку кабинки дальше. В приобретенной модели внутренняя система, подающая воду, уже полностью собрана, поэтому остается только выполнить подключение конструкции к водопроводной сети.

Предварительно следует подготовить:

соединительные шланги;
компрессионные фитинги;
фум-ленту;
адаптер;
герметик.

Прежде, чем начинать монтаж кабинки, необходимо организовать подачу воды к месту расположения конструкции и смонтировать шаровые краны. Также не будет лишней установка очистительных фильтров. В душевых кабинках, в которых имеется функция гидромассажа, для подачи воды присутствует насос, находящийся под поддоном. Трубы, подающие воду, следует подводить на уровень расположения поддона.

Когда в трубопроводе отмечается низкое давление, потребуется установка резервуара, оснащенного насосом. В том случае, когда модель кабинки имеет улучшенную конструкцию с дополнительными функциями, в водопроводной сети давление должно составлять не менее 15 бар. Чтобы подключить воду, используют гибкие шланги или пластиковые трубы длиной полтора метра.

Последовательность действий при подключении кабинки к водопроводу:

перекрываются стояки, открывается подача холодной и горячей воды для понижения давления в трубопроводах;
на трубы устанавливаются компрессионные фитинги, а в случае необходимости применяется соединительный адаптер, который идеально соединяет трубы разных диаметров и позволяет выбрать для поворота идеальный угол. Все места подсоединений смазываются специальным средством;
трубу из пластика или гибкий шланг подключается к трубам с водой (холодной и горячей). На схеме производителя душевой кабинки всегда указывается место соединения труб.

Шланги, подключенные к трубопроводу, следует соединить с входами, расположенными на задней стенке конструкции. Чтобы обеспечить плотность соединений, задействуют фум-ленту.

Дальше проверяют подачу воды, открыв завинченные краны, и осматривают соединительные швы, чтобы убедиться в их герметичности.

Информация, как подключить душевую кабину к канализации, непременно поможет выполнить эту работу своими руками.

Пошаговая инструкция по подключению душевой кабинки своими руками

Перед началом подключения необходимо ознакомиться с инструкцией или руководством, прилагаемым к приобретенному товару. Последовательность действий включает устройство и фиксацию поддона с подключением к канализации, затем присоединение к водопроводу. В последнюю очередь осуществляется подключение к электросети.

Монтаж поддона или подиума

Для обеспечения необходимого уклона канализации наиболее распространенным вариантом является подиум, на который устанавливается поддон. При установке открытой кабины подиум может выполнять одновременно функцию организации слива воды в канализацию вместо поддона. В этом случае поверхность подиума должна быть полностью герметичной и иметь небольшой уклон в сторону сливного отверстия.

Монтаж поддона.

При определении габаритов подиума руководствуются следующими правилами:

минимальная высота подиума принимается из расчета уклона канализации не менее 3° или не менее 3 см на каждый 1 м канализации до стояка с учетом размеров сифона;
учитывается высота укладки плитки, равная 25 мм;
при высоте подиума от пола более 10 см для удобства и безопасности устраивается дополнительная ступенька;
максимальная высота подиума должна обеспечивать расстояние не менее 20 см от верхней части душевой кабины до потолка;
внутри подиума предусматривается канал для прокладки сливной трубы;
в плане размеры подиума не должны быть меньше аналогичных размеров кабинки.

Габариты подиума.

Бетонная смесь готовится в следующих пропорциях: 1 часть цемента, 3 части мелкого щебня, 3 части песка. Вода добавляется до достижения густой консистенции. Раствор достигает прочности не менее, чем через 2 недели с момента заливки. Перед облицовкой подиума плиткой в предусмотренных каналах прокладывается канализация с требуемым уклоном. В случаях, когда подиум выполняет функцию поддона — устраивается сифон и проверяется герметичность канализации.

Подсоединение поддона к канализации

Сливная труба принимается диаметром от 4 см. При выборе меньшего сечения могут образовываться засоры. Широкий диаметр слива требует большого пространства под поддоном.

Сливная труба, подключенная к канализации.

Подключение душевой кабины с поддоном к канализационной системе проводится в несколько этапов:

Поддон предварительно устанавливается в горизонтальной плоскости с использованием разводного ключа и строительного уровня (необходимый уклон для слива уже предусмотрен при изготовлении поддона).
В отверстие поддона герметично монтируется слив.

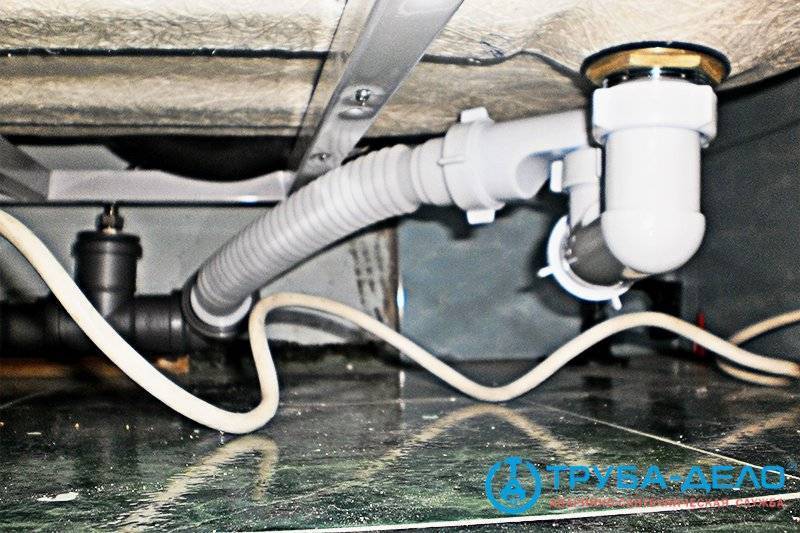

Под поддоном закрепляется сифон.
К сифону прикручивается гофрированная труба, которая выводится в канализацию. Стык обрабатывается герметиком.
Поддон возвращается в горизонтальное состояние согласно п.1.

В схему подключения к канализации включается плоский сифон. Это производится с целью предотвращения поступления неприятных запахов из канализации.

Прежде чем собирать кабинку дальше, нужно выполнить контрольный слив и проследить отсутствие протечек.

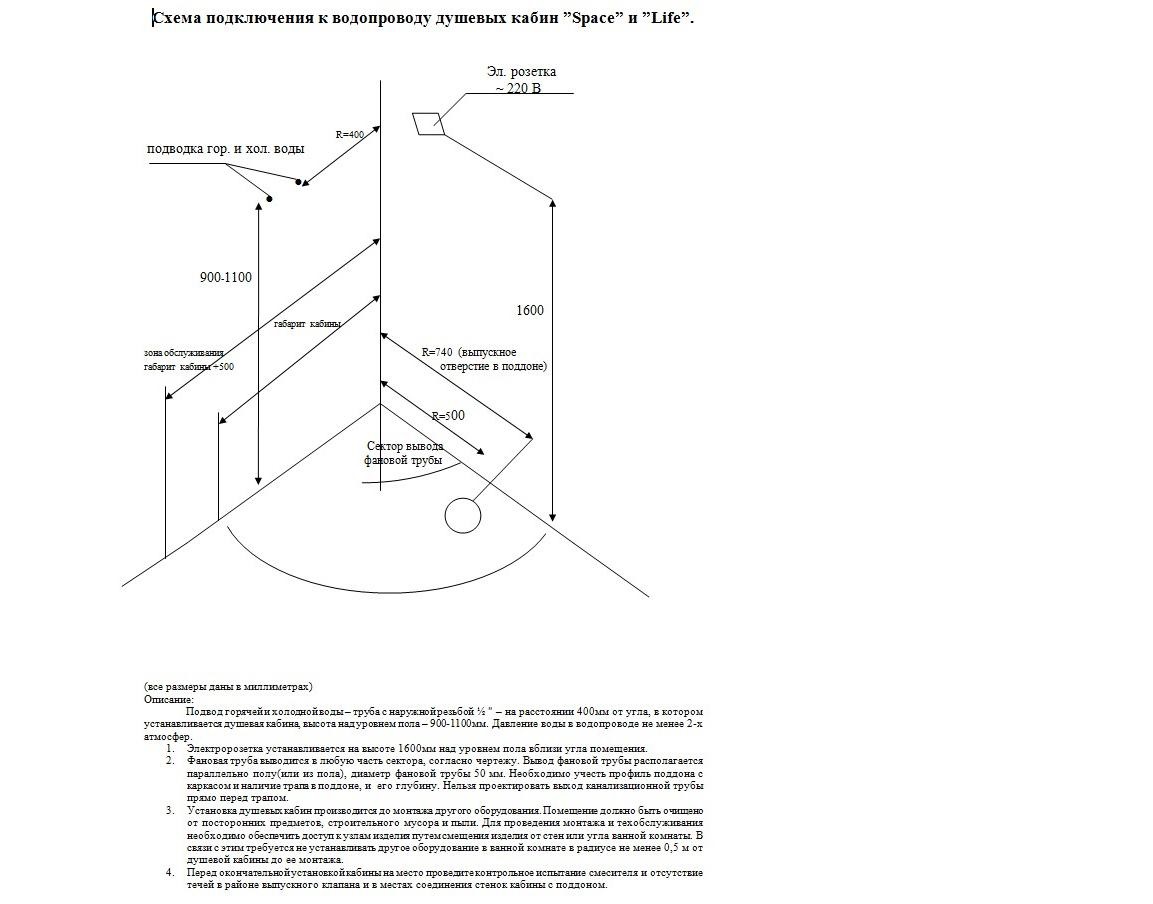

Присоединение труб водопровода

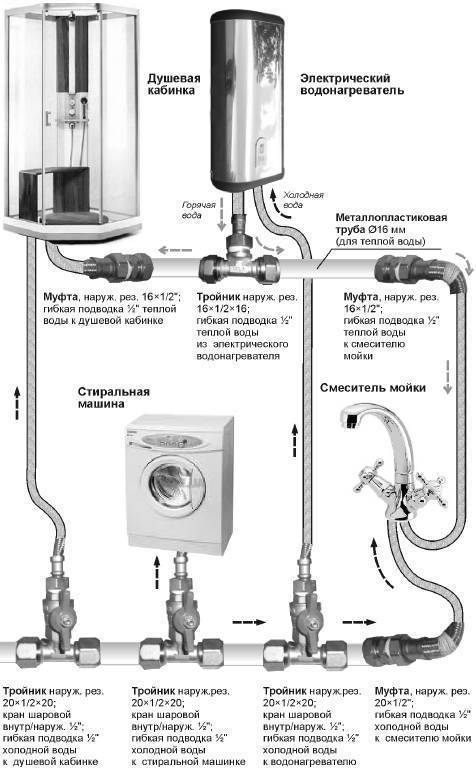

К закрытой кабине вода подводится с помощью гибких шлангов соответствующей длины или отводов из пластика.

Присоединение труб.

Последовательность работ следующая:

Перекрыть воду в системе. Для этого в ванной оптимально иметь запорные краны, чтобы не отключать весь дом.
В предварительно выведенные водорозетки вкрутить угловые переходники с наружной резьбой, к которым прикрутить гибкие резиновые шланги в алюминиевой оплетке. Для герметизации соединений используется фум-лента или сантехническая нить.
Шланги подсоединить к двум резьбовым фитингам на угловой панели кабины, отмеченных красной и синей точками. Соединение имеет резиновую прокладку и не нуждается в дополнительной герметизации.
Включить напор воды, проверить герметичность.

Открытая кабина уголком подключается по-другому.

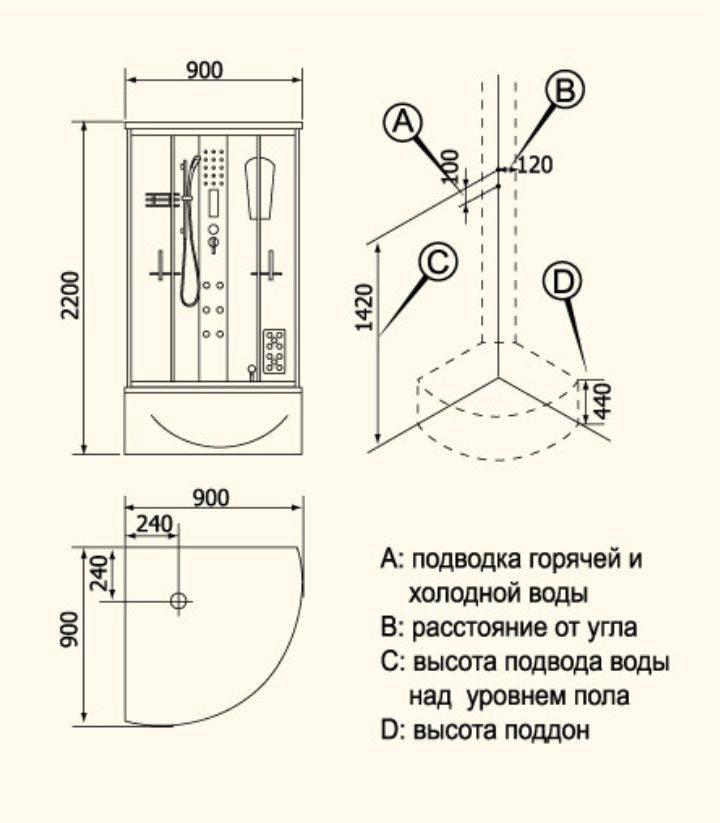

Перед монтажом заранее в установленное место рекомендуется подвести водяные розетки. Расстояние между ними должно соответствовать расстоянию входных отверстий настенного душевого смесителя. В розетки устанавливаются патрубки смесителя с гайками и декоративными крышками. Патрубки имеют небольшой изгиб, что позволяет подогнать их расположение под смеситель путем вращения.

Водяные розетки.

Как подключить душевую кабинку к канализации

Подключение к канализации своими руками производится в момент установки поддона душевой кабинки, так как необходимо подобрать подходящие по диаметру трубы и правильно их подсоединить, чтобы исключить течи.

Обычно в комплекте поставки идет сифон, позволяющий выполнить подсоединение к канализационной трубе без дополнительных проблем. В противном случае придется подбирать подходящую конструкцию и размеры сифона самостоятельно.

Затем нужно поставить поддон на предполагаемое место установки и измерить высоту от нижней точки трубы до пола, которая будет доступна для установки сифона и коммуникаций для отвода воды в канализацию.

Большинство производителей душевых кабинок оставляют достаточно места для монтажа сифона, но в некоторых дешевых моделях места может оказаться впритык и обеспечить простой отвод воды самотеком не получится.

Именно поэтому, чтобы выполнить монтаж своими руками, не рекомендуется заранее приобретать какие-либо сантехнические устройства и материалы.

Существуют следующие типы сифонов:

Бутылочный. Представляет собой цилиндрическую емкость с отводом воды в торцевой части чуть ниже уровня входного патрубка.

В нижней части цилиндра имеется съемная крышка, позволяющая удалять накопленные твердые частицы. Среди преимуществ следует выделить легкость монтажа и обслуживания, а также хорошая защита от засорения труб.

Однако конструкция достаточно габаритная и ее не всегда удастся установить под поддон кабинки.

Кроме того, необходимо обеспечить беспрепятственный доступ к сифону, что не всегда предусмотрено конструкцией поддона.

Коленный. Представляет собой гофрированную трубу, изогнутую в форме буквы U или S.

Обладает простейшей конструкцией и легко устанавливается даже в условиях минимального количества места.

Но по мере засорения скорость отвода, в отличие от предыдущего типа сифона, будет ухудшаться, что может привести к некоторому дискомфорту при эксплуатации.

Гофрированные стенки будут способствовать накоплению волос и жиров на стенках, поэтому потребуется дополнительная прочистка химическим или механическим способом.

Сливной трап. Конструкция, представляющая собой кубический или другой формы объем для сливной воды, который монтируется на уровне полов или в специальный технический проем.

Обладает повышенной компактностью и простотой исполнения. В нем отсутствует дополнительная защита от переливов и поэтому высота составляет до 80 мм.

Монтаж производится на плоские поддоны. Позволит установить душевую кабинку даже при наличии минимума пространства в ванной и под поддоном.

Конструкция сифона должна быть с минимальным количеством стыков и соединений. Это связано с тем, что со временем уплотнители изнашиваются и в них могут возникать течи.

При выборе сифона следует учесть, что до точки слива нужно обеспечить уклон трубы 30 мм на один погонный метр для труб диаметром до 100 мм.

Поэтому, чтобы сократить расходы на подключение к канализации, потребуется организовать самотечную систему за счет уменьшения расстояния до точки подсоединения к основной трубе.

В противном случае, понадобится установка откачного насоса для организации принудительной откачки воды.

Подключение душевой кабины к канализации выполняется в такой последовательности:

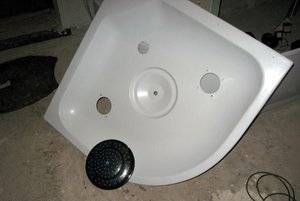

До момента установки поддона переворачиваем его дном вверх.
На сливное отверстие прикручиваем сифон с гибким шлангом.
Проводим монтаж поддона на его место, по уровню выставляем положение, фиксируем к полу.
Высоту сифона выбираем такой, чтобы нижняя его часть находилась ниже входа в канализационную трубу на 50-70 мм. Чем больше высота, тем выше скорость слива.
Сливной шланг соединяем с тройником или канализационной трубой. При этом соединение тщательно герметизируем специальным составом или силиконовым уплотнителем.
Проверяем отсутствие течей путем наливания примерно 10 л воды в поддон.

Подготовительные работы

Перед тем, как начать работу по подключению устройства, необходимо подготовить место, где будет проходить установка.

Требования, предъявляемые к месту:

так как конструкция кабины металлическая, то она подлежит обязательному заземлению;
достаточная вентиляция санузла.

Важно! Любую, даже простую душевую кабину, следует вначале собрать, что позволит определить тонкости конструкции и порядок подключения к коммуникациям и электросети. Нюансы подключения душа к водопроводу:

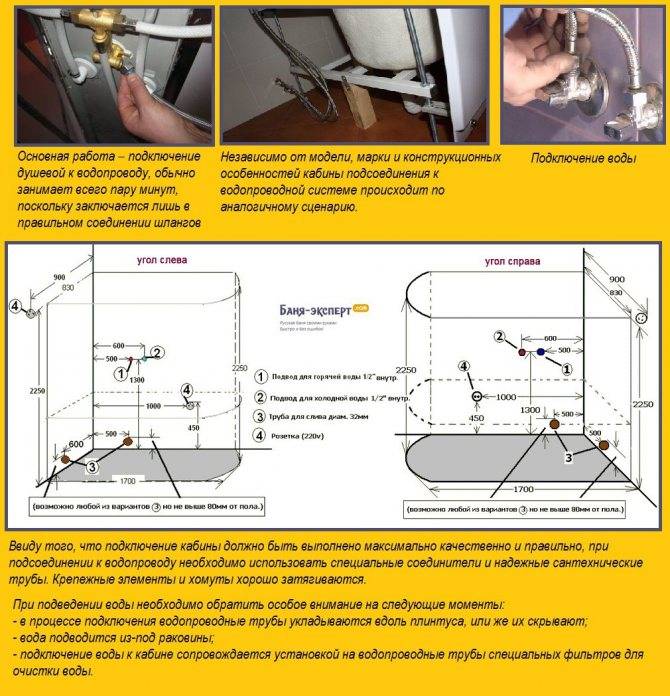

Нюансы подключения душа к водопроводу:

водопроводные трубы лучше скрыть или уложить вдоль плинтуса;
вода подводится через трубу, которая находится под мойкой;
водопроводные трубы, подключённые к кабине, оснащаются фильтрами.

Важно! Если в кабинку предполагается установить настенный смеситель, то подводятся либо пластиковые, либо железные трубы. Место монтажа должно соответствовать по размерам душевой, допустимости кривизны и остальным параметрам

Место монтажа должно соответствовать по размерам душевой, допустимости кривизны и остальным параметрам.

Перед покупкой оборудования обязательно производить замеры, так как даже незначительное отклонение может помешать размещению кабины.

При монтаже душевой кабинки своими руками самое первое, что необходимо — подготовка инструмента.

Для подключения понадобятся:

рулетка;
линейка;
угольник;
пила;
дрель;
монтажные уголки;
шурупы;
дюбеля;
строительный пистолет;
дополнительные разнообразные отделочные материалы.

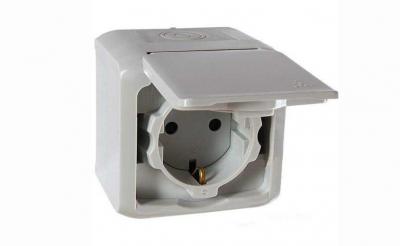

Важно! Прежде чем подключить конструкцию к электрической сети, необходимо убедиться в том, что протечка воды отсутствует. Обязательно соблюдать технику безопасности

Подключение душевой кабины к канализации

После монтажа поддона или самостоятельного строительства постамента можно приступать к подключению кабинки к канализационному выводу.

Сначала необходимо снять все детали фартука, приподнять поддон за заднюю часть.
Внизу конструкции располагается колено слива, куда необходимо присоединить конец гибкой трубки.
Второй кончик шланга закрепляется в сливном отверстии, расположенном на полу ванной комнаты.
В боковой ниппель на колене слива вставляется конец шланга с отделкой из микрофибры.
После завершения работ поддон горизонтально устанавливается на выбранное место, а кабинка монтируется дальше согласно инструкции.

Чтобы вода стекала строго в отведенное место, дно ванночки должно быть установлено горизонтально и без отклонений в сторону. Для проверки ровности конструкции можно использовать длинный уровень. Для регулирования положения поддона предусмотрены специальные опоры, высота которых настраивается при помощи контргаек.

Во время монтажа системы слива рекомендуется использовать гибкие трубы несколько длиннее, чем обозначено в инструкции. Это позволит переместить конструкцию в случае необходимости без дополнительных монтажных работ. Если поддон находится далеко от канализационного стока, нужно установить специальный насос с магнитными клапанами, который ускорит вывод воды.

Для оборудования системы слива сантехники рекомендуют использовать плоский сифон. Он необходим для того, чтобы образовывался водяной затвор, блокирующий проникновение неприятных запахов в комнату. Его дополнительно обрабатывают герметиком и прокладывают резиновый уплотнитель, чтобы избежать возникновения протекания.

Перед сборкой всего корпуса оборудования нужно проверить, правильно ли происходит слив влаги. В случае возникновения протечек и медленного спуска воды стоит сразу устранить возможные проблемы.

Критерии правильной установки и подключения

Душевая кабина + подключение обуславливают правильную работу всей конструкции.

Правильность подключения данного сантехнического оборудования определяют следующие критерии:

Поддон должен стоять прочно, под давлением тяжести он не должен скрипеть и раскачиваться.
Боковые и задние панели кабины не должны иметь трещин.
Элементы конструкций не должны содержать острых углов во избежание травм.
Швы соединений должны быть герметичными.
Для проверки герметичности проводятся испытания кабины с пуском воды. Возможно, при испытаниях могут появиться протечки, которые должны быть обязательно устранены.
После полной наладки подачи воды и ее отведения душевую кабину можно использовать с полной нагрузкой, что даст еще одну возможность проверить работоспособность всех действующих систем оборудования.

Конечно, чем проще комплектация душевой кабины, тем легче провести ее подключение. Для подсоединения сложного оборудования лучше вызвать компетентного специалиста, но Вы можете посмотреть видео-инструкцию по сборке душевой кабины и сделать это сами.

Не стоит забывать, что металлические конструкции с подводкой к электропитанию должны быть заземлены. Помимо этого в комнате, где устанавливается душевая кабина, необходимо обустроить вентиляцию.

Располагайте кабины недалеко от вытяжек, в этом случае конденсат не будет повреждать стены помещения и расположенную в нем мебель.

Как и любая работа, связанная с установкой сантехники, подключение душевых кабин представляет собой ответственный и трудоемкий процесс, требующий соблюдения инструкций по установке и технологических требований.

Особенности конструкции душевой насадки

Предназначенный для личной гигиены душ мало чем отличается от обычного оборудования. Как и стандартный аналог, он включает три элемента: гибкий шланг, лейка-насадка и смеситель.

Отличается размер и форма насадки, которая дает направленную небольшую струю без лишних брызг. Поэтому она меньше, чем у аналога, чаще прямоугольная, чем круглая.

Гигиенический душ KAISER

В некоторых моделях дополнительно ставится термостат. Он регулирует степень нагрева подающейся к лейке воды. Так, устройство измеряет температуру поступающей в него жидкости, при необходимости смешивает ее с холодной, чтобы получить заданное пользователем значение. Наличие термостата увеличивает цену комплекта. Но при этом делает его использование комфортным и безопасным.

Установка с самодельным поддоном ↑

Иногда из-за невозможности смонтировать штатный поддон (мешают конструкции здания или элементы сетей) или по другим причинам, душевые кабины собирают на основе самодельного поддона.

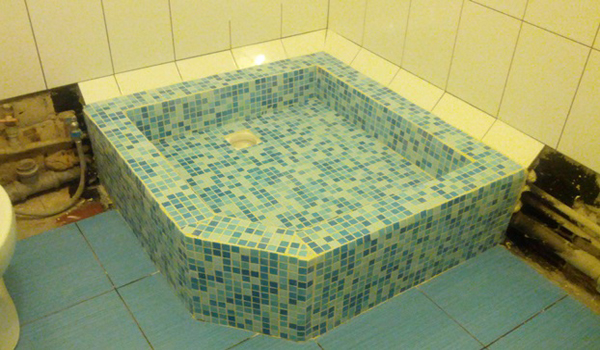

Фото 41: самодельный поддон

Подобный вариант мало чем отличается от сборки полностью комплектной кабины. Но и в этом случае необходимо обеспечить выравнивание панелей, причем, если в промышленном варианте поддона можно было просто ограничиваться правильным его монтажом, то тут нужно следить за вертикальностью каждой панели.

Самые распространенные самодельные поддоны – это выполненные из бетона или камня.

Для обеспечения вертикальности панелей крепящихся к таким поддонам можно применять прокладки.

Подготовка к подключению душевой кабинки

Перед установкой душевой кабинки и подключением всех необходимых систем необходимо подготовить рабочее место.

Перекрыть воду. Можно отключать водоснабжение не по всей квартире или дому, а только в ванной комнате.
Открыть краны холодной и горячей воды. Это делается для того, чтобы нормализовать показатели давления в трубопроводе.
Провести установку поддона, который в дальнейшем нужно будет присоединить к канализационному сливу.

Важно правильно выбрать место для установки душевой. Располагать сантехнику необходимо недалеко от системы вентиляции – это нужно для того, чтобы система слива в канализацию функционировала корректно

Правила и последовательность монтажа

Для начала необходимо распаковать все детали, внимательно проверить комплектацию и целостность. В первую очередь всегда устанавливается поддон.

Весь процесс заключается в установке поддона на специальные металлические ножки. На самой детали есть места для посадочных шпилек, они имеют длинную вертикальную форму, вкручиваются до упора, на них нужно привинтить гайки, а сверху шайбы.

Опора каркаса надевается на эти гайки металлической накладкой кверху и крест-накрест. Под опору стоит подложить небольшой слой пеноплэкса, который компенсирует все неровности.

Опора имеет короткую часть с вваренной гайкой, именно к этому месту нужно крепить центральную ножку. Сам процесс включает в себя установку ножки, крепление шайбой и затем контргайкой, это должно быть вкручено до упора, а сверху надета еще одна гайка.

В стеклопластике поддона залиты деревянные бруски, на них необходимо прикрепить специальные крепежные балки.

После того как все крепления будут хорошо затянуты, можно ставить поддон и выравнивать ножки. Конструкция должна твердо стоять на ровной поверхности. Под ножки обычно подставляют кронштейны, которые выполняют роль опоры для экрана поддона душевой кабины.

Подвод коммуникаций

Далее следует подключения слива к поддону. Выполняется это просто, главное выполнить проверку на течь. Все крепления уплотняются фум-лентой или герметиком, для наилучшего качества всегда стоит использовать хомуты. Необходимо проверить длину сливного шланга, чтобы она была достаточной, и его уклон, для легкого стока воды в канализацию.

Также нельзя забывать о подводе воды к душевой кабине и ее электроснабжении. Это выполняется в последнюю очередь и не требует специальных навыков. Все соединения для подачи воды необходимо сделать герметичными и тщательно проверить на наличие протеканий при пробном запуске работы конструкции.

Сборка стенок душевой кабины

Теперь нужно перейти к сборке ограждений и задней стенки кабины. Если стекла не маркированные, то определить их верх можно по числу отверстий, там их гораздо больше. Направляющие также не всегда имеют отметины, обычно более тонкая — это нижняя, а широкая и массивная — верхняя. Стекла имеют специальную кромку с пазами для крепления к аркам ограждения. Чтобы его выполнить, необходимо приподнять стекло, промазать его герметиком и потом установить обратно. Излишки материала обычно убираются рукой в мыльном растворе, а затем все протирается сухой тряпочкой. Далее закручивается винтик в прижимной лапке.

Стекла в стойках к арке ограждения монтируются достаточно просто, они имеют специальные пазы, между собой скрепляются саморезами. На стекла необходимо надеть специальный силиконовый уплотнитель. Далее герметиком промазывается поддон под направляющей, ставятся стекла ограждения

Крепить их саморезами непосредственно к поддону не требуется, также важно проследить, чтобы силикон не закрывал углубление для стока воды

Далее необходимо установить боковые панели, для этого место их стыка с поддоном и уже установленными направляющими промазывается силиконом. Они крепятся не только на герметик, но и на небольшие саморезы с гайками. Не стоит торопиться и затягивать саморезы сразу до упора, не все отверстия могут идеально совпасть между собой, поэтому сначала следует оставлять немного места для дальнейшего выравнивания. К поддону задние стенки также крепятся на саморезы, везде есть уже готовые для этого отверстия. Также устанавливается вторая боковая панель, остается закрепить только заднюю часть душевой кабины. Она, как правило, содержит все самое необходимое. Устанавливается она аналогично боковым, на саморезы, предварительно обработав все герметиком.
