Выбор точечных светильников для расположения на натяжном потолке
Светильники для подвесного натяжного потолка годятся не всякие. Пленочное полотно очень тонкое и легкое. Установка спотов предполагает монтаж на базовом потолке и формирование отверстий в полотне для осветительных приборов.
Учитывать нужно и другую особенность именно натяжной пленки: материал не переносит действия высокой температуры. Это исключает применение аппаратов слишком высокой мощности, а также ламп накаливания или металлогалогенных: последние очень сильно нагреваются, что приводит к деформации пленки.
Соответственно, наиболее важным параметром выбора становится тип источника света и мощность:
- Если используется лампа накаливания, то ее мощность не должна превышать 40 Вт. На тканевое полотно допускается монтаж светильника мощностью до 60 Вт, так как полиэстер более устойчив к действию температуры;
- галогеновая лампа нагревается еще сильнее. Максимум для ПВХ-пленки составляет изделие, мощностью в 20 Вт;
- светодиодные приборы не нагреваются вне зависимости от мощности, так как такая модель включает специальные теплоотводящие устройства.
Какие светильники лучше для натяжного потолка в зале или спальне, определяет высота комнаты и устройство потолка.
Классифицируют светильники по методу установки:
накладные – лучший вариант для натяжной пленки. Устройство включает крепежную площадку, которая устанавливается на базовой поверхности и корпус. Отверстие под светильниками ПВХ-пленке должно быть меньше по диаметру, чем корпус изделия;
встраиваемые – монтируются на каркасную основу. Модели незаменимы для многоуровневых комбинированных потолков. Устанавливаются светильники внутри готовых отверстий в перегородке или в перекрытии, в местах, куда подведены кабели. Корпус прибора уже включает крепежные элементы для лампы и фиксаторы. Такая конструкция позволяет легко заменить лампу или весь прибор в случае ремонта;
Для того, чтобы работать при свете или отдыхать, требуется разный уровень освещения. Этот вопрос также решается с помощью точечных светильников.
В этом случае при выборе нужно обратить внимание на конструкционные особенности:
Светильники стационарные. Большинство встраиваемых моделей относится к этому типу;
поворотные – позволяют создать направленное освещение, изменяя положение корпуса. При монтаже такого светильника, участок установки предварительно усиливают;
карданные включают несколько светодиодных элементов, а поэтому позволяют в более широком диапазоне варьировать интенсивность освещения и направление;
- поворотно-выдвижные – интересный вариант, который, однако, предусматривает ручную регулировку, так как выдвинуть корпус можно только руками;

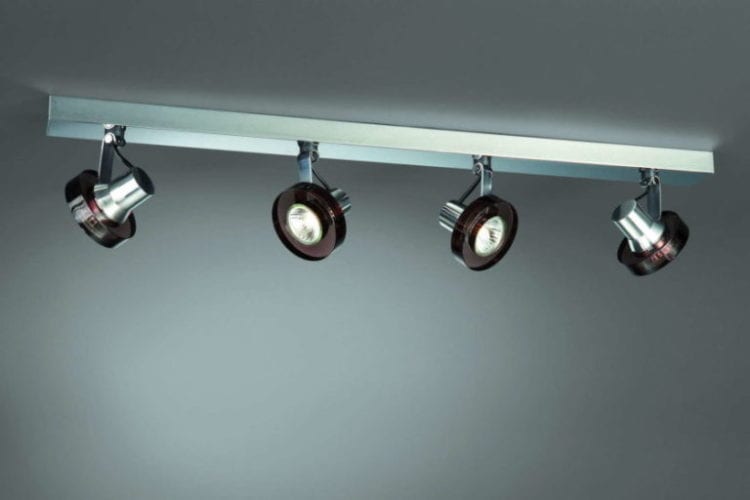

- споты – оборудуются поворотным механизмом и регулируются вручную. Споты выпускаются самые разные, но чаще всего представляют собой несколько светильников, установленных на общий крепеж.
Точечные светильники для натяжных потолков, дизайн которых не изобилует разнообразием, имеют внешний вид, который определяет светящаяся поверхность и декоративная рамка. Последней может и не быть, что для большинства современных стилей является дополнительным плюсом. Главное преимущество решения – высокая функциональность и принципиальная возможность установки на пленочный потолок.
Определяемся с местом монтажа
Абсолютно любой вид строительных работ должен начинаться с тщательного планирования на бумаге или другим доступным способом. Многие заказчики предпочитают экономить на статье расходов, поэтому уже после выполнения части работ видны дефекты и недоработки.
Если речь идет об установке точечных светильников, то существует перечень привычных мест, где они чаще устанавливаются:
- Над спальным местом;
- Над рабочей зоной;
- В зоне отдыха и месте для чтения;
- На кухне или комнате над столами.
Установка люстры отличается от монтажа точечных светильников – делают абсолютно другие вещи, которые со стороны кажутся похожими. Для точечного светильника проводка может быть выведена непосредственно от распределительного щитка в доме или квартире. Можно также запитать данный вид освещения от розетки.

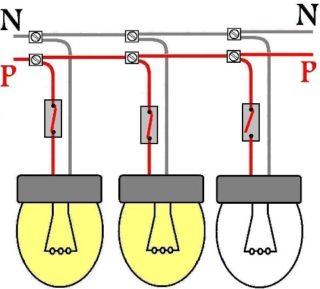

Параллельное соединение
В большинстве случаев используется параллельная схема подключения точечных светильников (ламп). Даже несмотря на то что требуется большое количество проводов. Зато напряжение на все осветительные приборы подается одинаковое, при перегорании не работает одна, все остальные — в работе. Соответственно, никаких проблем с поиском места поломки.
Схема параллельного подключения точечных светильников
Как подключить точечные светильники параллельно
Есть два способа параллельного соединения:
- Лучевой. На каждый осветительный прибор идет отдельный кабель (двух или трехжильный — зависит от того, есть у вас заземление или нет).
- Шлейфное. Пришедшая от выключателя фаза и нейтраль со щитка заходят на первый светильник. От этого светильника идет кусок кабеля на второй, и так далее. В результате к каждому светильнику, кроме последнего, оказывается подключенным по четыре куска кабеля.
Способы реализации параллельного подключения
Лучевая
Лучевая схема подключения более надежна — если проблемы случаются, то не горит только эта лампочка. Есть два минуса. Первый — большой расход кабеля. С ним можно смириться, так как делается проводка один раз и надолго, а надежность такой реализации высокая. Второй минус — в одной точке сходится большое количество проводов. Качественное их соединение — непростая задача, но решаемая.
Соединить большое количество проводов можно при помощи обычной клеммной колодки. В этом случае с одной стороны подается фаза, при помощи перемычек она разводится на нужное число контактов. С противоположной стороны подключаются провода, идущие к лампочкам.
Способы соединения проводов при лучевом исполнении
Практически так же можно использовать клеммники Ваго на соответствующее число контактов. Выбрать надо модель для параллельного соединения. Лучше — чтобы они были заполнены пастой, предотвращающей окисление.
Этот способ хорош — легок в исполнении (зачистить провода, вставить в гнезда и все), но очень много низкокачественных подделок, а оригиналы стоят дорого (и то не факт, что вам продадут оригинал). Потому многие предпочитают пользоваться обычной клеммной колодкой. Кстати, есть они нескольких видов, но более надежными считаются карболитовые с защитным экраном (на рисунке выше они черного цвета).
И последний приемлемый способ — скрутка всех проводников с последующей сваркой (пайка тут не пойдет, так как проводов слишком много, обеспечить надежный контакт очень сложно). Минус в том, что соединение получается неразъемным. В случае чего, придется удалять сваренную часть, потому нужен «стратегический» запас проводов.

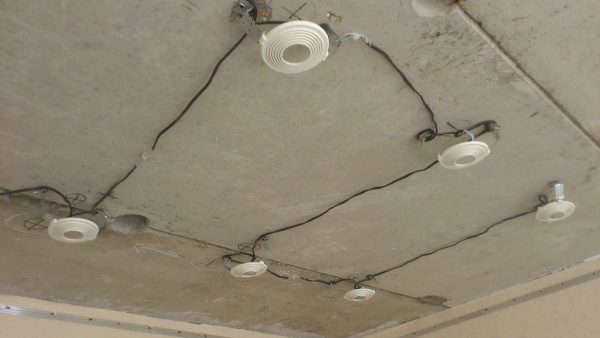

Пример исполнения лучевого подключения точечных светильников
Чтобы уменьшить расход кабеля при лучевом способе соединения, от выключателя до середины потолка тянут линию, там ее закрепляют, и от нее разводят провода к каждому светильнику. Если надо сделать две группы, ставят двухклавишный (двухпозиционный) выключатель, от каждой клавиши тянут отдельную линию, потом расключают светильники по выбранной схеме.
Шлейфное соединение
Шлейфное соединение применяют тогда, когда светильников очень много и тянуть к каждому отдельную магистраль очень уж накладно. Проблема при таком способе реализации в том, что при проблеме соединения в одном месте, все остальные тоже оказываются неработоспособны. Зато локализация повреждения проста: после нормально работающего светильника.
Фактическая реализация параллельного соединения шлейфным способом
В этом случае также можно разделить светильники на две или больше группы. В этом случае понадобиться выключатель с соответствующим количеством клавиш. Схема подключения в этом случае выглядит не очень сложно — добавиться еще одна ветка.

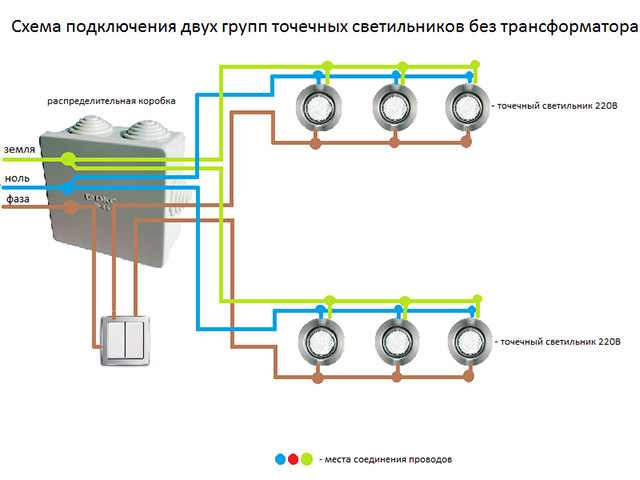

Как подключить точечные светильники к двойному выключателю
Собственно, схема справедлива для обоих способов реализации параллельного подключения. При необходимости можно сделать и три группы. Такие — трехпозиционные — выключатели тоже есть. Если же нужны четыре группы — придется ставить два двухпозиционных.
Схемы подключения на 220 В
Существуют точечные устройства с рабочим напряжением 12 и 220 В. Для эксплуатации приборов первого типа потребуется приобрести понижающий трансформатор. С точки зрения безопасности эти устройства несколько выигрышнее, но рассчитанные на 220 В более просты в подключении. Существует несколько вариантов соединения их с домашней электросетью.
Последовательное подключение
Последовательная схема подключения
Схема последовательного подключения светильников очень проста и реализуется даже мастером с минимальным опытом. Однако при ее реализации существует вероятность перебоев в работе системы, а при выходе из строя одного осветительного прибора произойдет разрыв цепи и оставшиеся светильники также перестанут работать. Подключение спотов к электрической проводке здесь реализуется последовательно один за другим. Рекомендуется делать цепь небольшой, не более 5-6 элементов.
Для восстановления работы цепи потребуется разбирать ее и тестировать работу всех спотов поочередно. Фаза от одного прибора подается на следующий, а к последнему подключается нуль. Предварительно фазный провод направляется на выключатель. Чтобы установить тройную проводочную конструкцию, заземление подается к соответствующим зажимам каждого элемента. Организовать его можно через переключатель света или розеточное гнездо.
Схемы параллельного подключения
Параллельное подключение
Данный вариант схемы подключения потолочных светильников отличается большей сложностью в реализации. При этом чем большее число спотов подключается, тем крупнее будут затраты временных и финансовых ресурсов. Но этот метод обеспечивает работу устройств с заявленной производителем силой, к тому же, при потере одним из них работоспособности остальные светильники продолжат работу. За счет этого данный метод не теряет популярности.
При шлейфовом подключении от распредкоробки провод протягивается к первому прибору. Фрагмент второго кабеля соединяется с выходом светильника одним концом и со следующим элементом – другим. Такие операции повторяются для каждого элемента. Работать все приборы будут от одного переключателя. Если решено сделать зонирование и поделить светильники на два блока, подключать нужно через выключатель с двумя кнопками.
При лучевом подключении для каждого прибора требуется свой кабель, поэтому схема наиболее трудная в исполнении. Из распредкоробки провод тянут к центру комнаты, фиксируют его и к каждому прибору протягивают отдельный отрезок.
Материалы и приспособления
Для установки и подключения точечных осветительных приборов потребуются такие материалы и инструменты:
- плоскогубцы с длинным носиком;
- рулетка строительная;
- канцелярский нож;
- отвёртка обычная и с индикатором;
- нож для зачистки проводов;
- провод ВВгнг 3х1,5 мм2;
- перфорируемая монтажная лента;
- электрические зажимы;
- перфоратор;
- термокольца;
- дюбеля.
Изготовление закладной для светильника
Закладные для точечных светильников
В самом начале установки светильников изготавливается закладная. Для таких целей существуют уже готовые изделия:
- универсальные;
- для конкретного диаметра.
В универсальных изделиях вырезается отверстие в соответствии с диаметром фонаря. После того, ещё внизу, к ней примеряется корпус, чтобы избежать внезапных проблем при натяжке потолочного полотна.
Вымеряется самое большое расстояние между нижним краем профиля и базовым потолком. Нужно это для того, чтобы отрезать перфорированную ленту необходимой длины.
Далее нужно выгнуть отрезанную перфоленту, придав ей П-образную форму. Размеры напрямую зависят от диаметра используемых светильников. Далее лента крепится к закладной посредством небольших саморезов (“клопов”).
После сборки вся конструкция крепится к основному потолку. Перфоратором бурятся отверстия, согласно ранее выполненной разметке, и закладная платформа прикручивается посредством дюбелей.
Подключение кабеля
Проводка под точечное освещение
Питающий кабель маркировки ВВГнг прокладывается перед натяжкой полотна в соответствии с трассой размещения светоточек. Минимальный показатель сечения кабеля составляет 1,5 мм2. Меньше использовать нельзя даже при небольших нагрузках.
В месте размещения осветительного прибора необходимо оставить запас кабеля в форме небольшой петли (её в дальнейшем разрезают). Данная петля должна опуститься на уровень не меньше 10 см от уже готового потолка.
Клеммники и прокалывающие зажимы
Петля из кабеля разрезается пополам, с проводов снимается защитная изоляция на 10 мм и они соединяются обратно посредством клеммника. Свободная оставшаяся клемма будет служить для подсоединения питающего кабеля с самой светоточки. Такой тип подключения именуют параллельным.
Если вместо клеммников использовать прокалывающие зажимы, петлю из кабеля резать не нужно. При их применении с кабеля снимается только верхняя защитная оболочка, внутренние жилы остаются цельными. Их необходимо завести в прокалывающий зажим, в верхнюю его часть, и защёлкнуть устройство. Интегрированные ножи автоматически прокалывают изоляционный слой, формируя надёжный контакт. Провода на светоточку подсоединяются к нижней части зажима таким же методом.
Монтаж термокольца
Термокольцо защищает потолок от перегрева и позволяет аккуратно вырезать отверстие под светильник
После подсоединения кабелей на полотно необходимо поставить термокольцо нужного диаметра, используя для этого специальный клей. Изготавливаются эти кольца из пластика термостойкого типа. Он способен краткосрочно выдержать температуру до +90 градусов.
Основных функций у термокольца две:
- защита полотна от температурного воздействия осветительных приборов;
- механическая защита – перед тем как в натяжном потолке сделать отверстие под точечный светильник, обязательно нужно приклеить термокольцо, оно не позволит полотну разойтись в местах реза.
Клей наносится равномерно по всему периметру кольца. Не проклеенных участков оставаться не должно. Не нужно водить пальцем по кольцу в момент его прижима к потолку, из-за клея оно может съехать в сторону. Хватит простого прижатия.
Затем аккуратно при помощи канцелярского ножа полотно протыкается и внутри кольца вырезается дырка.
Монтаж потолочных светодиодных светильников
Приборы точечного освещения устанавливают одновременно с монтажом потолочной конструкции. Зазор между новым и базовым потолком должен превышать на 1-1,5 см высоту корпуса светильника. Таким образом, будет обеспечена необходимая для работы этих приборов вентиляция.

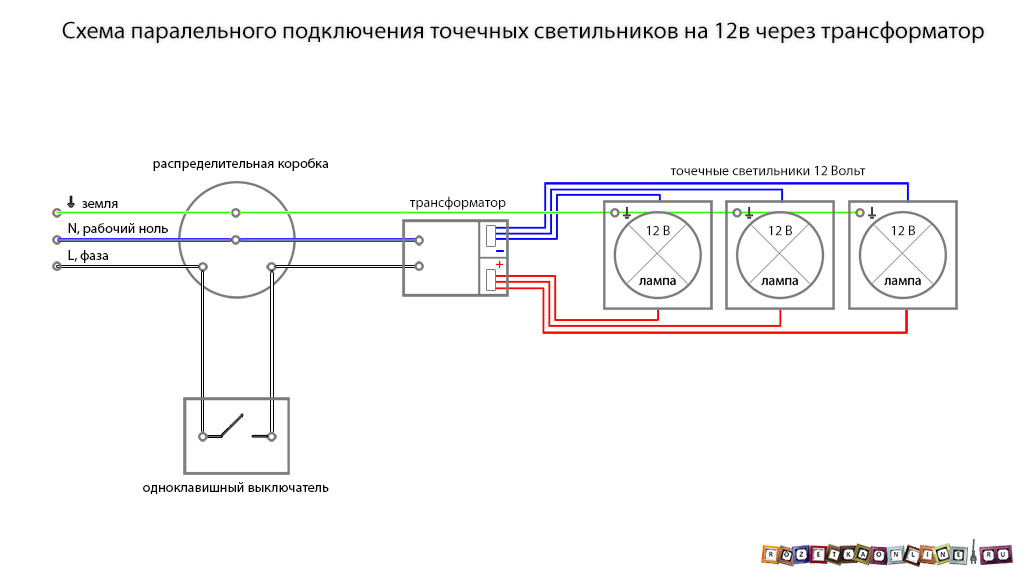

Схема подключения точечных светильников 220 В

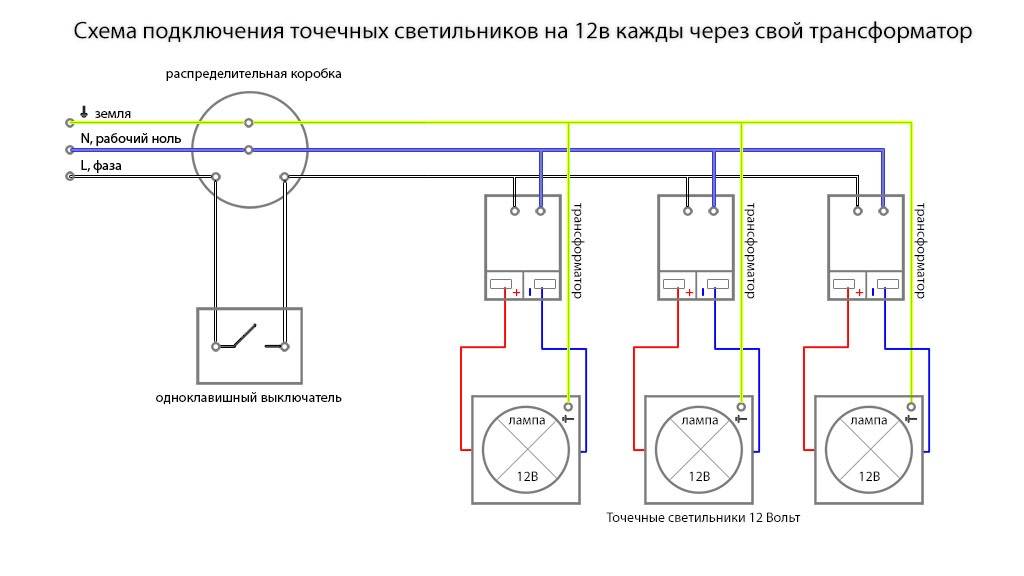

Схема подключения точечных светильников 12 В с индивидуальными трансформаторами
Схема подключения точечных светильников 220 В к одноклавишному выключателю
Схема подключения точечных светильников 220В к двухклавишному выключателю
Если монтируют пластиковый или гипсокартонный потолок, отверстия под светильники высверливают перед установкой пластиковых панелей или полотен ГКЛ. Для формирования проемов используют коронку определенного диаметра. Некоторые производители указывают требуемый размер отверстия на упаковке. Обычно он составляет 60-70 мм.
Коронка для отверстий под светильники в потолке. Коронка для гипсокартона
Далее нужно последовательно выполнить несколько действий:
- подсоединить провода к клеммам светильника;
- завести провода в отверстие в потолке и каким-либо способом зафиксировать светильник в подвешенном состоянии;
- далее пальцами свести вместе обе пружины, расположенные на корпусе светильника;
- не отпуская пружин, завести корпус светильника в отверстие на потолке;
- отпустить пружины.
Установка светильника в подвесной потолок
Цены на натяжной потолок
натяжной потолок
Установка точечных светильников в гипсокартон
При монтаже натяжного потолка установка встраиваемых светильников имеет свои нюансы. Так как неправильно вырезанные на пленке отверстия уже не замаскировать, необходимо знать правильную последовательность работ.
Схема установки встраиваемого светодиодного светильника в натяжной потолок
Шаг 1. Разрабатывают схему установки светильников.
Схемы расположения светильников
Варианты расположения светильников и люстры
Шаг 2. На поверхности базового потолка отмечают точки крепления приборов освещения.
Разметка под светильники
Шаг 3. К местам расположения приборов подводят электрокабель. По завершении монтажа проводку проверяют на работоспособность.
Расположение светильников двумя овалами
Как начертить овал
Расположение светильников двумя волнами
Шаг 4. Монтируют крепежные элементы для установки и выравнивания светильников в одной плоскости. Чаще всего к базовому потолку крепят подвесы, которые используют при монтаже гипсокартонных потолков. С помощью этих металлических пластин фиксируют в нужном положении специальные закладные под светильники.
Платформа для монтажа точечного светильника
Монтаж встраиваемых потолочных светильников с помощью подвесов
Шаг 5. Монтируют натяжной потолок.
Базовые шаги монтажа натяжного потолка
Шаг 6. В местах установки светильников приклеивают на пленку термокольцо, соответствующее диаметру закладной. Можно использовать суперклей. Термокольцо необходимо для ограничения механического воздействия на материал натяжного потолка.
Термокольца для натяжных потолков
Шаг 7. Острым ножом вырезают пленку внутри кольца.
Внутри термокольца вырезается отверстие
Шаг 8. Выводят наружу провода электропроводки.
Проводку нужно вывести наружу
Шаг 9. Подключают прибор к проводке, используя клеммы.
Разумеется, светильники подключаются при обесточенной проводке
Шаг 10. Устанавливают светильник в потолок.
Установка светильников в натяжной потолок
Встраиваемые светодиодные потолочные светильники позволяют эффективно решить вопрос основного и дополнительного освещения. Но для долговременной и безопасной эксплуатации нужно знать правила выбора и монтажа этих приборов.
Как правильно выбрать мощность трансформатора
Перед тем как соединить потолочные светильники, следует уяснить один момент: для нормальной работы всех подключенных осветительных приборов необходимо использовать трансформатор, мощность которого на 20% превышает суммарную мощность светильников в электрической цепи. К примеру, требуется устройство для понижения мощности для 8 лампочек по 40 Ватт. Вначале определяется суммарная мощность: 8*40=320 Ватт. Следовательно, для такого напряжения следует приобрести драйвер мощностью около 400 Ватт.
При расчете напряжения важно учитывать, что для большого количества лампочек требуется преобразователь большей мощности. Однако стоимость и размеры понижающего устройства увеличиваются с повышением значения мощности. Для решения проблемы точечные светильники делят на несколько групп и подключают свой трансформатор к каждой из них
Но в этом случае преобразователи должны иметь меньшую мощность.
Для решения проблемы точечные светильники делят на несколько групп и подключают свой трансформатор к каждой из них. Но в этом случае преобразователи должны иметь меньшую мощность.
Пошаговая инструкция по установке светильников
Для того чтобы установить светильники в натяжном потолке, необходимо знать какие работы необходимо сделать, чтобы качество установки было высоким. На начальном этапе выбирается требуемое количество светильников, и то, как они будут размещаться на потолке. Затем проводится монтаж проводов, которыми будет проводиться подключение.
Провода должны в обязательном порядке прокладываться в защитной гофре.
После выполнения монтажа проводки выполняется установка профилей для натяжного потолка, которые крепятся на стены по всему периметру комнаты. Когда несущие профиля установлены, сразу будет виден примерный уровень, на котором должны находиться светильники.
Следующим этапом работ является монтаж платформ. Это основание, на котором будут держаться освещающие приборы. Они крепятся на потолок в местах, в которых изначально планировалась установка светильников, на уровне ниток, которые показывают условный плоскость потолка.
Крепление под светодиодный светильник из П-образного потолочного профиля позволяет установить прибор освещения с максимальной надежностью
После установки платформ необходимо еще раз убедиться в правильности монтажа всех элементов и снять все нити. После чего можно приступать к натягиванию полотна на потолок.
Крепление светодиодного светильника в натяжной потолок является достаточно сложной конструкции
Этапы монтажа
Установка спотов включает пять основных этапов — от выбора места расположения до подключения к сети и закрепления в гнезде.
Расположение точечных светильников
Составьте небольшой проект. Достаточно эскиза с указанием мест расположения спотов. Сложно составить его для многоуровневых конструкций, если требуется равномерное освещение или зонирование комнаты.
Каждый уровень будет отдельным контуром. Располагать светильники друг от друга нужно на расстоянии от 1 м. Разрыв между стеной и ближайшим спотом должен быть равен 60 см. При размещении спотов убедитесь, что они не касаются каркаса. Расстояние между отверстием под точечный светильник и каркасом должно составлять 30 мм (и выше). В противном случае потолочная конструкция может усложнить монтаж спотов.
Прокладка провода
Монтаж проводки желательно выполнять до установки натяжных конструкций. Сначала разместите каркас, к которому будут крепиться листы, затем протяните проводку, предварительно решив, где будут расположены споты.
Если потолок смонтирован, задача усложнится. Воспользуйтесь рулеткой, чтобы выполнить измерения и найти те точки, где будут расположены споты. Нарежьте куски проводов, длина которых совпадает с расстоянием между спотами. Длина отрезков должна быть на 40 см больше полученных данных.
Нужно делать по два одинаковых отрезка — по одному подается фаза, а другой «нулевой». В данном случае используются мягкие проводники: для протяжки потребуются специальные инструменты. Можно изготовить жесткий прут из твердой проволоки. На одном из его концов должен быть крюк, который позволит захватить нужный кабель.
Если не получится, сделайте идентичный крюк на другом конце прута. Протяните его от одного отверстия до другого вместе с отрезками кабеля. Для этого сделайте петлю на проводе, зацепите за крючок и протяните. Процедура повторяется для всех спотов.
Для организации равномерного освещения покупайте одинаковые светильники: не только по дизайну, но и по мощности.
Подготовка отверстий

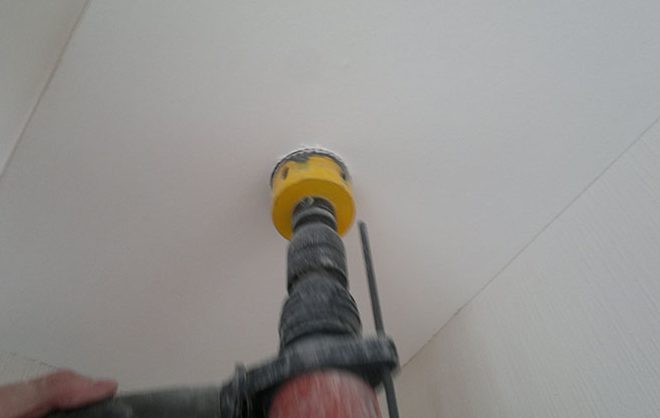

Чтобы проделать отверстия в потолке, можно воспользоваться электрической дрелью или шуруповертом. Потребуется специальная коронка по дереву (в зависимости от того, из какого материала изготовлен потолок). Коронка должна соответствовать посадочному месту для конкретного спота.
Разместите ее в электрическом приборе и вырежьте отверстие. Если нет коронки, задача усложнится. Можно взять сверло и канцелярский нож. Карандашом изобразите круг нужного диаметра, размер должен быть немного меньше наружной части светильника. Просверлив небольшое отверстие, удалите все заусенцы, используя канцелярский нож.
Подключение точечных светильников
Выполнив проводку по методу, описанному выше, останется подключить споты к сети. Электрическая сеть должна быть обесточена. Если светильники по умолчанию идут с проводами, задача максимально упростится. Если провода отсутствуют, ослабьте клеммы на приборе, закрутите концы пальцами и зажмите сильнее плоскогубцами. Это существенно увеличит контактную площадку.
Закрепление
Большая часть доступных на рынке спотов крепится при помощи двух скоб, расположенных по бокам. Они должны быть отогнуты вверх до упора, после чего помещены в отверстие на потолке. Убедитесь, что питающие провода не попадают на данные зацепы.
Когда вставите светильник, зацепы разогнутся и прижмут устройство к потолку или стене. Фиксация очень надежная. В конце останется подключить главный провод к выключателю и распределительной коробке, после чего включить питание и убедиться в работоспособности спотов.
Параллельное подключение – схема
Приборы освещения с параллельным подключением светят с одинаковой интенсивностью, но монтаж предполагает использование большего количества проводов. Несмотря на это, монтаж точечных светильников с параллельным подключением пользуется популярностью. Такой способ позволяет устанавливать неограниченное количество приборов освещения, включая светодиодные лампы, главное, взять негорючий кабель ВВГ нг. Форма кабеля может быть круглой или плоской, но он обязательно должен быть негорючим. Особенно это относится к установке светильников на деревянных потолочных перекрытиях.

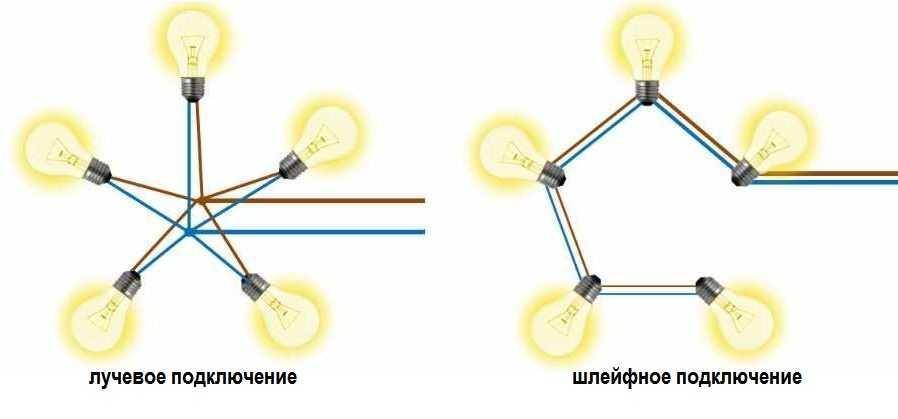

Параллельное подключение осуществляется двумя способами:
- Лучевое соединение.
- Шлейфное соединение.
В первом случае решение вопроса, как соединить светильники на потолке, предполагает подведение к каждому точечному прибору освещения своего куска провода. Использование такого варианта требует большого расхода кабеля, однако при выходе из строя одного светильника вся цепь работает без перебоев. Разводка кабеля по потолку должна выглядеть следующим образом: от распределительной коробки до центра комнаты тянется кабель и фиксируется в этом месте. К светильникам провода идут из одной центральной точки. Наличие большого количества проводов, сходящихся в одном месте, требует надежной фиксации. Одножильные провода можно скрутить, а место скрутки обжать пассатижами и запаять.
Крепление потолочных светильников получается прочным, надежным, но не разъемным. Более простой способ подразумевает использование разъемов с определенным количеством входов, к которым подключаются провода. Кроме того существуют специальные приспособления – клеммники, они стоят дороже, но провода в этом случае задача, как подключить споты на потолке, решается быстро, легко и прочно. Можно воспользоваться клеммными колодками с винтовым соединением, они также обеспечивают надежное подключение, но для подачи напряжения на все провода необходимо установить дополнительно перемычки на задействованные клеммы.
Во втором случае к каждому светильнику попеременно подается и выходит по два провода. Схема подключения точечных светильников на потолке выглядит следующим образом: от распределительной коробки идет кабель на первый прибор освещения. К выходу этого же прибора подключается второй кабель и протягивается до следующего светильника. С остальными приборами выполняются аналогичные действия.
Подключение галогенной люстры (с пультом и без)
Галогенные светильники работают не от 220 В, а от 12 В или 24 В. Потому в каждой из них установлены понижающие трансформаторы и вся схема собрана и готова к установке. Свободными остаются только два проводника, которые и нужно соединить с проводами, торчащими на потолке. Подключается в произвольном порядке, «фаза» и «ноль» — не имеют значения.
Если люстра укомплектована пультом, к трансформаторам добавляется еще блок управления. Подключение аналогично: есть два проводника, которые нужно соединить с теим, что есть на потолке. Идущий с другой стороны третий проводник (он тонкий) — это антенна, при помощи которой «общаются» пульт и блок управления. Этот проводник остается внутри стакана в таком виде, в каком он есть.
Как подключить люстру с пультом смотрите в следующем видео.
Схема подключения светильников
Светильники на потолке можно подключить двумя способами:
- последовательное подключение;
- параллельное подключение;
Последовательная схема подключения применяется не так часто, так как ее применение является не очень практичным. При таком соединении окончание одного светильника соединяется с началом второго.
При соединении по последовательной схеме окончание одного светильника соединяется с начальным проводом другого
Непрактичность этой схемы заключается в следующем. Чем больше ламп будет включено в цепь, тем меньше яркости будет выдавать отдельный светильник. Также при перегорании одной из ламп неработоспособна будет вся схема. Конечно же, эту проблему можно справить, путем пересмотра каждого светильника, но на это может уйти определенное количество времени.
При параллельном включении обеспечатся лучшая работоспособность освещения. Но при таком подключении потребуются большие затраты на покупку проводов.
Для реализации параллельного подключения светильников требуется значительно больший расход проводов, чем при последовательном соединении
Параллельное подключение точечных светильников является основным, так как исключает все проблемы последовательного подключения. При выходе из строя одной лампы остальные будут полностью работоспособны.
Параллельное подключение светильников на потолке может быть двух типов — лучевым или шлейфным. Каждый из этих типов имеет свои недостатки и преимущества.
Основные типы параллельного подключения потолочных светодиодных светильников — лучевое и шлейфное
При лучевом подключении обеспечивается высокая работоспособность всей разводки проводов. При длительном включении света такая разводка не будет перегреваться, что обеспечивает длительную эксплуатацию.
Лучевое подключение имеет также и некоторые недостатки. При таком подключении придётся потратиться на большое количество проводов, а также все проводники сходятся в одной точке. Для их качественного соединения необходимо использовать клемники, что повлечет за собой дополнительные затраты.
Шлейфное подключение применяется в случае, если потолочных светильников большое количество, так как к каждому светильнику проводить отдельные провода нерентабельно.
Позитивными качествами такого типа соединения светильников является простота монтажа и экономия на некоторых материалах.
Из негативных моментов можно отметить то что при выходе из строя одной лампы, все последующие которые подключены за ней не будут освещать. Замена лампы не составит труда так как визуально видно какую лампу необходимо заменить.
