Подсветка пола: делаем своими руками светодиодную подсветку

Актуальность светодиодного освещения в 2020 году

Снижение себестоимости часто происходит за счет качества

Доля светодиодных ламп на рынке электротехнических товаров постоянно увеличивается. Это связано с популяризацией led-технологий, удешевлением конструкции лампочек, появлением новых марок и брендов в широком доступе в магазинах. При помощи led можно освещать дом не только внутри, но и снаружи. Можно без лишних трудностей подсвечивать участки, бассейны, гаражи и любые другие помещения. В Европе и США постоянно растет доля «умного освещения», которое невозможно представить без светодиодов.

С другой стороны, тенденцией 2019-2020 годов является высокий процент брака среди выпускаемых моделей led. Это тоже связано с удешевлением конструкции, которая зачастую происходит за счет замены дорогого драйвера на дешевый блок питания. В итоге цена становится небольшой, но одновременно теряются и все преимущества led-технологий. Срок службы сильно снижается: без драйвера любой скачок напряжения приводит к выходу лампы из строя. Выросло количество случаев, когда светодиодные лампы возвращаются в магазины по гарантии, что совсем неудобно для пользователей. К сожалению, по внешнему виду невозможно понять, есть драйвер внутри или нет. Остается полагаться на добросовестность известных брендов.

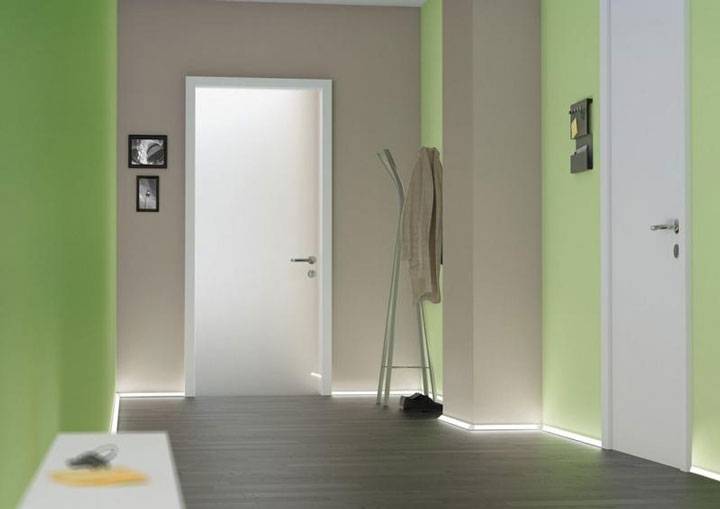

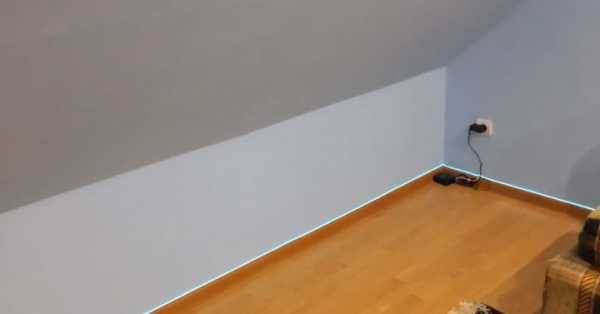

Особенности светящихся плинтусов

Подсветка, проходящая по периметру пола, должна отвечать определённым требованиям, обусловленным особенностями эксплуатации.

Полы часто подвергается влажной уборке, так как на них происходит основное скопление пыли. Поэтому электрические приборы должны иметь надёжную защиту.

— Корпус (оболочка) таких светильников должен исключать случайный контакт с токонесущими деталями. Не забываем, что область пола всегда очень активно «исследуется» любопытными детьми. Плюс к этому – домашние животные, для которых светящийся плинтус тоже не должен представлять опасности.

— Одновременно с этим светильники должны быть готовы выдержать довольно серьёзное механическое воздействие – нельзя исключить случайные ударные нагрузки от обуви при движении человека, или от мебели при её перестановке.

Если выбираются точечные светильники, то они должны соответствовать определённой степени защиты.

— Случайное попадание капель или брызг воды на плинтус с подсветкой при проведении уборки не должно вызывать сколь-нибудь опасной ситуации. Для подсветки в ванных комнатах требования ещё жёстче – там есть вероятность попадания струй воды.

Всем светильникам, поступающим в продажу, присваиваются определённые классы защиты внешней оболочки (корпуса), обозначающиеся индексом IP и двумя цифрами. Первая цифра говорит о защищённости от проникновения твёрдых посторонних объектов, вторая – от воздействия воды.

Первая цифра класса защиты:

Обозначение	Расшифровка значения
IP0Х	Нет защиты
IP1Х	Защита от попадания крупных предметов размером 50 и более мм, больших участков тела, например, тыльной стороны ладони.
IP2Х	— от предметов размером ≥12.5 мм, в том числе от случайного попадания пальцами
IP3Х	— от предметов размером ≥ 2,5 мм – большинство инструмента, крепежные детали и т.п.
IP4Х	— от предметов размером ≥ 1 мм — провода, мелкий крепеж, тонкий инструмент и т.п.
IP5Х	Полная защита от случайного контакта. Возможно проникновение пыли, но не влияющее на работ прибора.
IP6Х	Полная защищенность от проникновения пыли.

Чтобы исключить возможность случайного контакта с опасными узлами светильника, размещаемого в этой области, лучше выбирать приборы с классом защиты по этому критерию не ниже IP4Х, а лучше – IP5Х или IP6Х

Вторая цифра класса защиты:

Обозначение	Расшифровка значения
IPХ0	Нет защиты
IPХ1	Защита от вертикальных капель воды.
IPХ2	— от капель, падающих под углом до 15° от вертикали.
IPХ3	— от падающих брызг, капель дождя, с направлением попадания до 60° от вертикали.
IPХ4	— от брызг под любым углом.
IPХ5	— от попадающих струй воды.
IPХ6	— от струй под давлением
IPХ7	— защищенность от кратковременного полного погружения в воду на глубину до 1 метра.
IPХ8	Работа в условиях полного погружения в воду (глубина может оговариваться отдельно).
IPХ9	Защищённость от мощных струй под высоким давлением и с высокой температурой воды.

Итак, чтобы быть совершенно спокойным за осветительный прибор при проведении уборок, желательно иметь степень защиты от воды IPХ3 ÷ IPХ4. В ванной комнате, где нельзя исключить случайного попадания на пол струй воды из душа, лучше иметь светильники IPХ5.

Этот вид подсветки является вспомогательным, то есть используемым в то время, когда нежелательно или невозможно включить основное освещение. Поэтому свет от таких приборов не должен быть ярким. Оптимальным вариантом будет мягкая рассеянная подсветка.

Мягкий свет, идущий от плинтуса, поможет ориентироваться в темноте. А большего от него и не требуется.

Осветительные приборы при их эксплуатации не должны сильно греться.

Напрашивается вывод, что оптимальным вариантом станут светодиодные приборы – специальные плинтусные светильники (есть и такие), ленты или трубки. Кстати, эти ленты и трубки сами по себе имеют довольно эффективную защиту от влаги. А от механического воздействия их дополнительно защитит корпус плинтуса.

Применение светодиодов для подсветки мебели, штор, кухни

С помощью светодиодов отлично зонируется пространство. Чаще всего дизайнеры применяют подсветку элементов интерьера по контуру. Это может быть тумба для телевизора, музыкального центра, рабочая кухонная стена «фартук», подиум, с помощью которого комната делиться на отдельные зоны, прочие углубления или ниши.

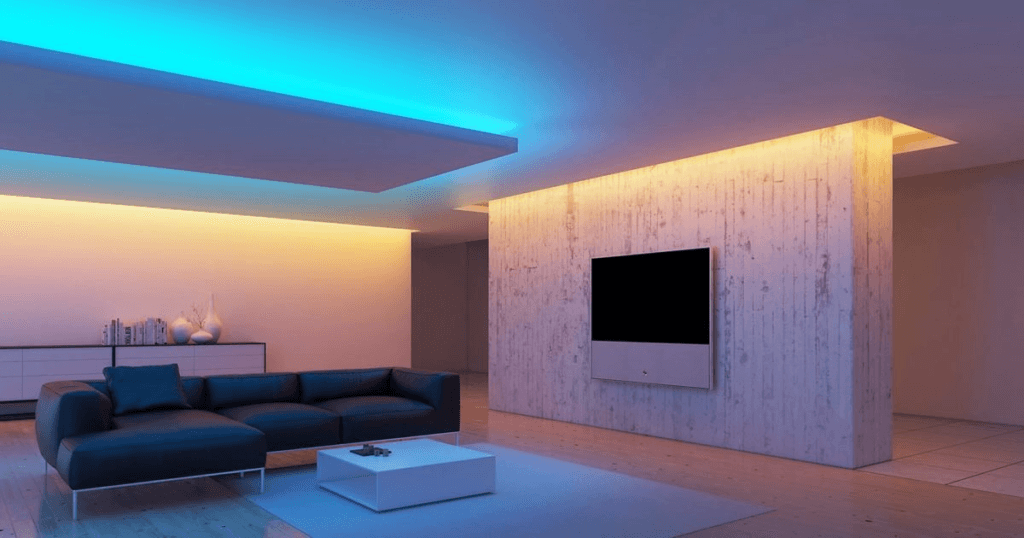

Так можно выделить зону ТВ

Светодиодами подчеркивают переход от одной поверхности в другую: на стыках стен и потолка, пола и стен, проемов дверей. Благодаря этому можно изменить визуально пространство или выделить интерьерную форму.

На кухне светодиоды обычно используются для подсветки мебели или рабочей поверхности

Излюбленный прием дизайнеров — светодиодная подсветка потолков: многоуровневые переходы натяжных и гипсокартонных потолков становятся более эффектными благодаря игре света, таким образом получается и визуально приподнять низкий потолок, и добиться эффекта перспективы.

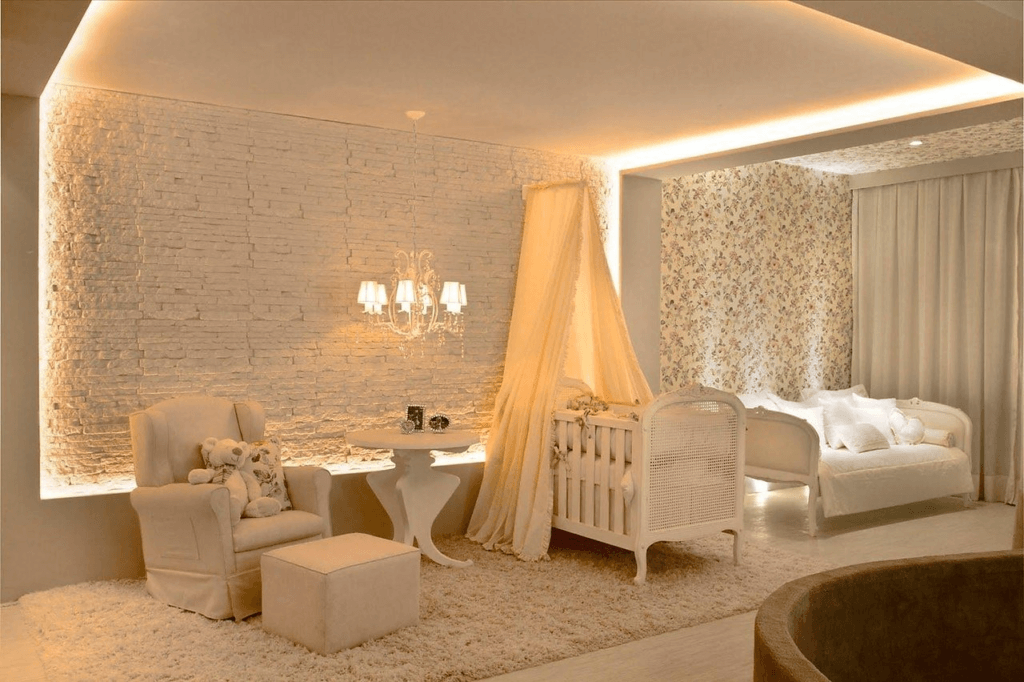

Освещение всегда даёт уют

Светодиодными точечными светильниками организуют общее освещение, монтируя их в гипсокартонных или натяжных потолках, но можно так же сделать и функциональное освещение балконов, лоджий, лестниц, создавая обстановку комфорта и уюта.

Разноцветная подстветка смотрится необычно

Конечно, для каждого интерьера надо подбирать свою подсветку. Разноцветная подсветка хороша только в современном интерьере — диско, хай-тек или минимализм, где, проявив фантазию, можно удачно и использовать игру света на гладких металлических поверхностях металла и стекла. А вот модерн, арт-деко или эклектика просто требуют белый цвет. В деревенском или этническом стилях достаточно просто подсветить ниши и потолок желтоватыми световыми оттенками.

Контурная и направленная подсветка

При монтаже таких видов подсветки в гипсокартонную конструкцию следуйте нескольким рекомендациям:

• LED ленты обычно крепятся двусторонним скотчем. Крепить ее нужно на специальный уголок или другую профильную конструкцию, закрепленную на потолке. На профиле лента будет держаться гораздо лучше, чем на гипсокартоне;
• не стоит делать один участок ленты длиной больше 3 м. Это чревато перегрузкой на контактные площадки. Поэтому ленту следует разделить на участки, подключающиеся к контроллеру по отдельности;
• будьте внимательны в процессе монтажа проводов, не перепутайте полярность;
• используйте легкоплавкий припой для спайки лент между собой и с проводами, чтобы не повредить дорожки и светодиоды;
• разрезать ленты можно только в специально отмеченных местах.

Требования к напольной подсветке

Определенный ряд требований с которыми следует ознакомиться:

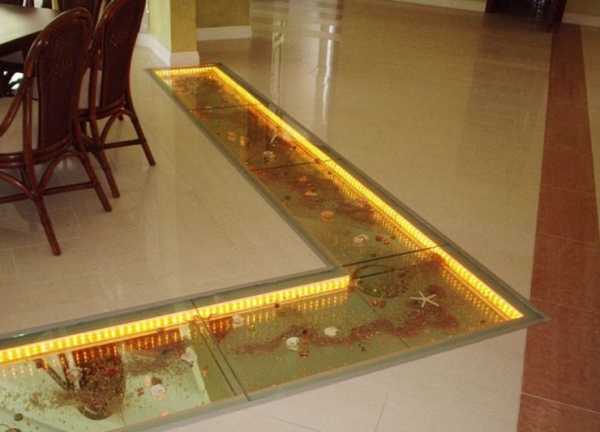

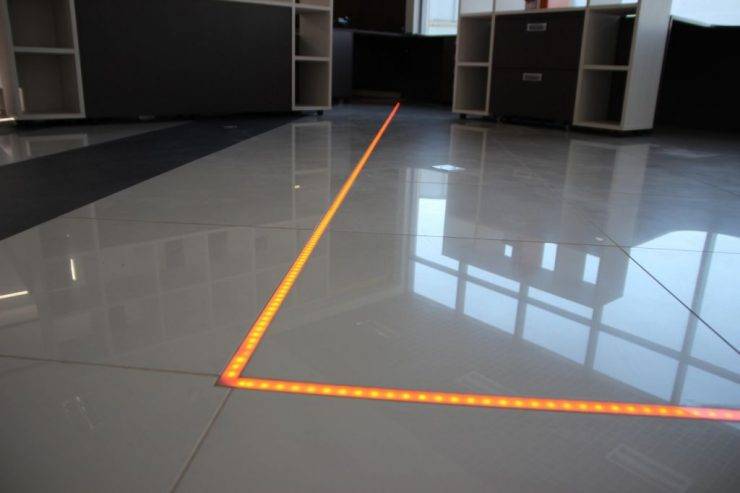

Подсветка по периметру пола или осветительные приборы, вмонтированные в его плоскость, должны обладать высокой степенью защиты от воды. Таким образом, когда будет проводиться уборка, вода не сможет попасть в корпус светового источника и повредить токонесущие элементы.
Следует, чтобы корпуса могли защитить светильники и были максимально устойчивыми и не боялись механических воздействий

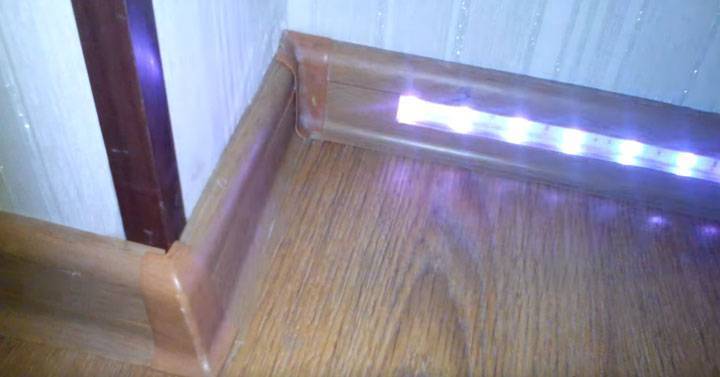

То же самое касается подсветки, вмонтированной в плинтус пола, которая может быть случайно повреждена за счет неосторожного передвижения мебели.
Корпуса источников света также не должны нагреваться так, как это поспособствует плавлению и даже самовоспламенению плинтуса.
Так, как в основном скрытую напольную подсветку используют, чтобы обеспечить комфортное движение в темноте, от осветительных приборов должно исходить мягкое, неяркое и приглушенное свечение.
Создать в помещении яркий свет можно за счет лент, имеющих маленький диаметр, но отличающихся высокой мощностью. Для рассеянного светового потока подойдут маломощные широкие шнуры.
Для подсветки нужно применять электроприборы, потребляющие минимальное количество электроэнергии.

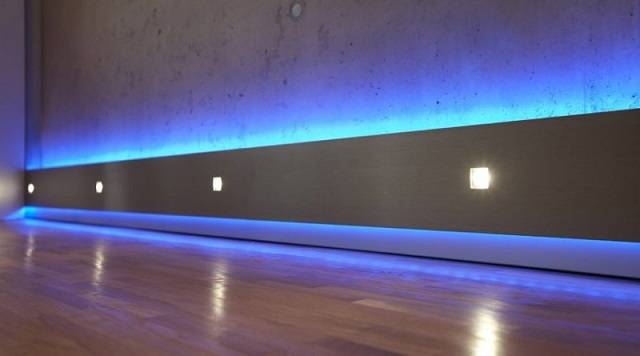

На фото подсветка пола в интерьере гостиной комнаты.

5. Как правильно монтировать точечные светильники?

Существует несколько способ организовать подсветку пола с применением точечных светильников. Разница будет заключаться в поверхности, в которую будут врезаться осветительные приборы.

• Это может быть плоскость стены;
• Плоскость пола;
• Либо мебельные фасады.

штробить стены.повесить полкуделать штробу

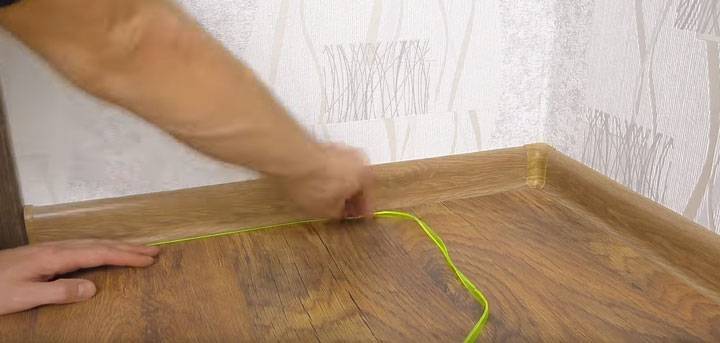

• Отступите 5-6 см от пола, отчертите линию. Это будет ваш плинтус.
• Карандашом сделайте отметки, которые будут соответствовать количеству светильников. Оцените их расположение и частоту.
• Проведите еще одну линию, которая будет соответствовать нижнему краю светильника, а затем верхнюю – которая ограничит зону монтажа и будет соответствовать высоте светильника.
• Теперь вы наглядно можете увидеть, что штробу лучше располагать над световыми точками и будете точно знать, где именно.

Интересным способом будет монтаж светильников в специально оборудованные для этих целей ниши.

гипсокартономмонтажплоскость пола,

• В случае с деревянными полами, провода следует прокладывать под лагами, а там, где будет расположена световая точка, делается отвод такой длины, чтобы он выходил над поверхностью пола на 10-15 см;
• Если отделка пола включает в себя этап обустройства бетонной стяжки, то провода необходимо укладывать под цементный раствор. Сначала сделайте разводку проводов, затем установите специальные пластиковые или металлические посадочные капсулы для светильников. Зафиксировать их можно с помощью того же цементного раствора. На данном этапе есть один очень важный нюанс, с которым нужно не прогадать. Капсулы должны быть установлены так, чтобы после монтажа в них светильников, их поверхность была заподлицо с финишной отделкой пола. Для этого нужно учитывать толщину стяжки, в случае с керамической плиткой прибавить толщину плитки и слой клеящего состава, в случае с ламинатом или паркетом – толщину досок + толщину подложки;
• Далее по мере укладки финишного покрытия, с помощью круглых фрез проделываются отверстия под светильники.

Монтаж светильников в корпус мебели, пожалуй, самый простой способ, не требующий радикальных мер. Чаще всего светильники устанавливаются в монтажную планку, которая закрывает ножки шкафов-купе или кухонного гарнитура. Преимуществом является и то, что подвести электричество в нужное место можно с помощью обычного удлинителя.

Меры предосторожности

Работая с электрическими изделиями, важно соблюдать технику безопасности. В первую очередь, нужно внимательно отнестись к выбору блока питания

Он должен иметь запас прочности по нагрузке. Также он должен соответствовать условиям эксплуатации. Нельзя ставить во влажное помещение или на улицу прибор без высокой степени герметичности.

Также стоит отметить, что на каждые 5 метров ленты должен приходиться 1 источник питания.

Не допускать механических нагрузок на прибор. Сгибы, давление могут привести к быстрому выходу из строя.

При эксплуатации ленты важно не превышать допустимое питание и температурный режим. Повышенное напряжение приводит к преждевременному выходу из строя прибора

Высокие температуры также негативно сказываются на кристаллах светодиодов, приводя их к деградации.

Если опыт работы с установкой светодиодных лент отсутствует, лучше доверить монтаж специалисту. Неправильная установка может грозить выходом из строя оборудования.

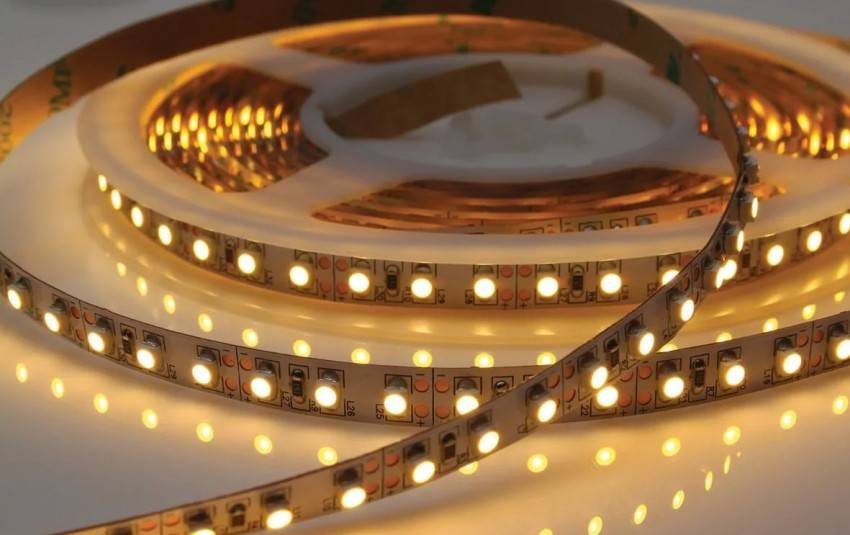

Светодиодные ленты

Данный тип осветительных приборов пользуется такой же популярностью, как и точечные светильники. При этом в гостиной или спальне они часто выступают в тандеме в качестве основного и дополнительного освещения. Такая же ситуация актуальна и в случае с прихожей. Светодиодные ленты относятся к энергосберегающим источникам света, что является еще одной причиной их популярности в домашней подсветке.

Этот осветительный прибор состоит из следующих частей:

• сама лента;
• блок питания;
• дистанционный пульт и контролер (как дополнительные приспособления). С их помощью можно создать многорежимную подсветку.

Такой источник света станет отличной заменой хрупких и небезопасных для здоровья человека неоновых ламп. К достоинствам лент можно отнести:

• простота установки;
• высокие показатели энергоэффективности;
• наличие обширного диапазона в цветовой гамме;
• длительный период работы;
• возможность установки скрытой и нескрытной подсветки.

Как видим, использование светодиодной ленты имеет массу преимуществ.

Как правильно монтировать светодиодную ленту для лед-подсветки салона авто?

Обустройство авто светодиодной лентой выполняется по стандартной схеме. Прежде всего, нужно закупить комплект проводов, термоусадочную трубку, а также ленту.

Её, как и отдельные диоды, приобретают на автомобильных рынках и/или в специализированных автомобильных магазинах. Не стоит экономить на качестве и длине ленты, специалисты советуют запасаться хорошими светодиодами. Лучше приобрести больше диодной ленты, чем в последний момент понять, что вам её не хватает.

Помимо оформления салона, диодная лента активно используется при подсветке колес машин.

Пошаговая инструкция диодного подключения подсветки салона автомобиля

Обустройство подсветки в машине, своими руками, следует начинать с панели приборов транспортного средства. Для этого вынимается штатное оборудование: приборы, освещение щитка и ставятся диоды. Процесс монтажа весьма прост, так как диоды имеют цоколи, аналогичные заводскому оборудованию.

Затем нужно определить места установки. Многие предпочитают монтировать диоды по всему периметру потолка, параллельно стойкам кузова авто. Лета прокладывается постепенно, а остатки можно обрезать.

Места среза хорошо видны: они отмечаются специальными перепонками. После процедуры не забываем очистить концы среза и припаять их между собой. Втулками закрываем соединения и прогреваем их феном. При этому лучше не использовать промышленный фен, поскольку велик риск перегрева, альтернативой является обычный бытовой прибор.

Включение выполняется аналогично схеме неоновых ламп. Нужно в этот момент быть особенно внимательным и не перепутать места полярности, которые указанны на лентах в местах среза.

По сути, на этом рабочий процесс заканчивается. Ничего сложного нет. Только монтаж необходимо выполнять последовательно и щепетильно относиться к мелким элементам при их соединении.

Важным аспектом при работе является сочетание эстетики подсветки и её функциональность, о которой пойдёт речь ниже.

Декоративные варианты светодиодного освещения

Декоративная подсветка придает законченность интерьеру, некую изюминку.

Один из способов сделать акцент на определенном предмете – подсветить его направленным световым лучом.

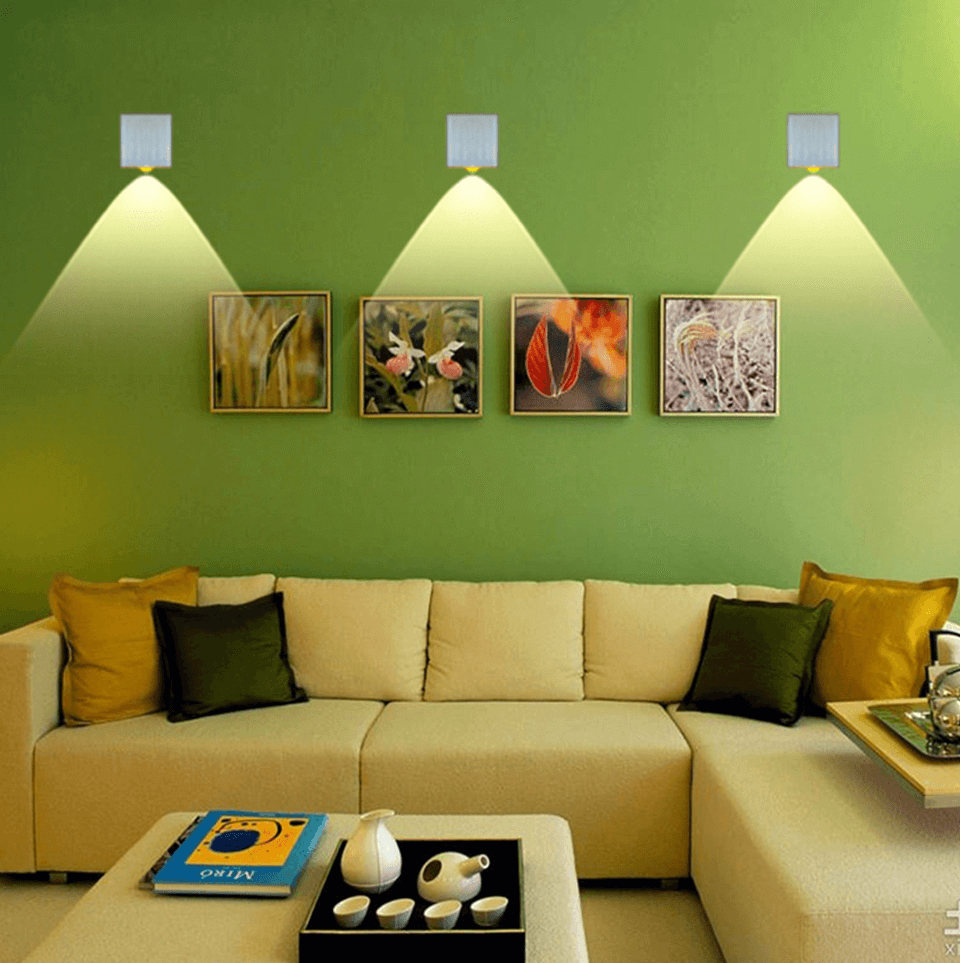

Световой акцент на картины

Напольная и потолочная подсветка визуально расширят пространство. Такой же цели служат миниатюрные светильники и светодиодные ленты: маленьким комнатам они придадут дополнительный объем.

Подсветка пола и потолка

Разноцветный свет сделает акцент на нишах и полках.

Подсветка ниш

Удобно зонировать пространство при помощи разноцветной потолочной подсветки.

Разноцветное зонирование

Лампы красиво подчеркнут потолочные балки, колонны и другие выступающие части стен.

Подсветка потолочной балки

Широко применяются светодиодные ретро-лампы. Светодиоды дали второе дыхание лампам Эдисона

LED лампы Эдисона

Удобно использовать для уличного украшения домов и городов.

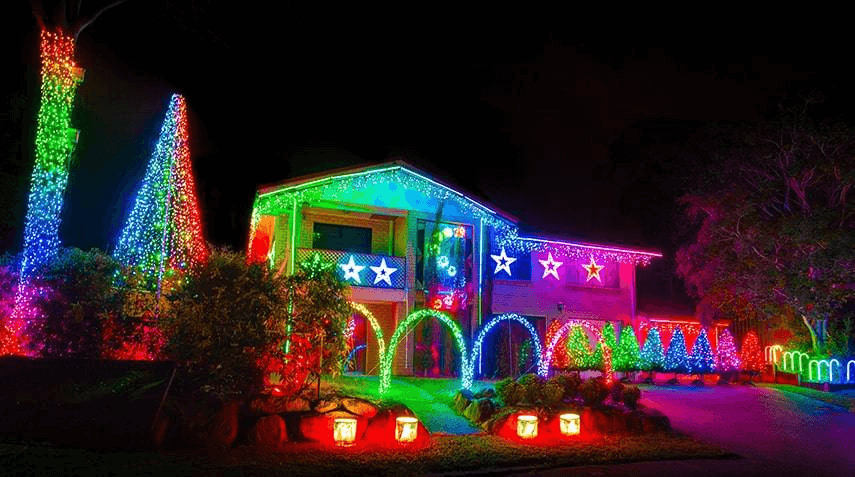

Наружная иллюминация

Материалы для монтажа

Прежде чем начинать
работы по монтажу подсветки для полок, необходимо подготовить следующие
материалы и инструменты:

1. Светодиодная лента.
2. Профиль для установки светящейся полоски.
3. Блок питания правильно подобранный по мощности, контроллер (для трехцветного варианта лед-светильника).
4. Провода.
5. Паяльник, припой, канифоль (коннекторы если выбран способ соединения без пайки).
6. Дрель, шуруповерт, саморезы.

Если предполагается
изготовление полки своими руками, потребуются дополнительный инвентарь и
материалы – в зависимости от выбранного варианта модели изделия и ее
характеристик.

Место разреза светодиодной ленты. Такие участки располагаются с определенным шагом, например, 250 мм.

• Светодиодные ленты и трубки имеют специальные области разреза — они обычно обозначены линиями со стилизованным изображением ножниц или подписью «cut». В других местах резать ленту категорически запрещено. Поэтому прежде чем приступать к раскрою, необходимо внимательно осмотреть изделие и определить оптимальный вариант разреза, так как он не всегда совпадает с имеющейся длиной плинтуса.
• При приобретении светодиодных источников освещения рекомендуется отдавать предпочтение качественным изделиям европейских производителей. Дешевые китайские светильники часто имеют весьма небольшой срок службы. Кроме того, они не раз становились причиной возникновения пожара.

Итак, обустроив подсветку пола, подключив к ней датчик движения, можно не только получить оригинальное оформление комнаты, но и значительно облегчить себе жизнь. Например, ребенок, вставая ночью в туалет, не будет бояться темноты, и будить родителей. Когда он только ступит на пол, сработает сенсор и даст команду на включение света. Или, придя домой в темное время суток, не придется искать выключатель в прихожей, так как подсветка включится сама. Ну а то, сто для такой подсветки будут использоваться светодиоды, говорит еще и о том, что затраты электроэнергии на эти дополнительные удобства ожидаются минимальными.

В завершение публикации предлагаем посмотреть один очень интересный видеосюжет. Мастер делится своим опытом создания подсветки плинтусов с помощью «холодного неона» — EL-провода

Правила монтажа

Проводка в ванной комнате непременно должна быть скрытой. Идеально, если это будет медный кабель, сечением 1,5 мм 2.

Разводка проводов к светильникам — под потолочным покрытием, осуществляется только в гофрорукавах. Это убережёт кабель от механических повреждений, а также не даст распространиться искре при замыкании. Если вы планируете сделать установку спотов своими руками, соблюдайте очерёдность работ. Для потолков с реечным покрытием нужно укладывать проводку и прикреплять лампы постепенно, по мере набивки реек. Для гипсокартонных и натяжных потолков сначала нужно проложить проводку и привинтить к бетонному основанию крепежи, к которым будут подсоединяться патроны светильников. Затем нужно сделать разметку листа ГК или полотна.

На что можно наклеивать светодиодную ленту?

К сожалению не все материалы способны длительно и надёжно удерживать ленту. Основной фактор, влияющий на качество крепления – чистота поверхности, на которую она будет закреплена. От неподготовленной и загрязнённой поверхности рано или поздно она начнёт отваливаться в разных местах.

Идеальным креплением является алюминиевый профиль, специально предназначенный для монтажа светодиодных лент всех видов. Его гладкая и чистая поверхность служит не только надёжным основанием, но и отличным радиатором. Фронтальную часть профиля можно закрыть матовым рассеивателем, благодаря которому светильник приобретает приятный внешний вид и не слепит глаза.

Из-за высокой стоимости металлического профиля, многие народные умельцы заменяют его пластиковым кабельным каналом без крышки. На его гладкую поверхность лента клеится не хуже, чем на алюминиевую. Но, главное, не это. Светодиодные ленты, собранные на SMD 5730 и SMD 5050, а также ленты всех типов в силиконовой оболочке (IP67 и выше) требуют улучшенного отвода тепла во время работы. Обычный пластик не способен справиться с таким заданием, что приводит к преждевременной потере яркости излучающих кристаллов. В итоге экономия на профиле приведёт к затратам на новую led-ленту.

Стандартная клеевая основа не пригодна для длительной фиксации как с изделиями из чистого дерева, так и с аналогичными шероховатыми поверхностями. Обеспечить надёжное крепление в таких случаях лучше всего с помощью профиля. Если же профиль никак не вписывается в интерьер, то придётся идти на крайние меры и прибегнуть к услугам суперклея. Наносить его следует не сплошной полосой, а отдельными каплями примерно через 10 см.

Точечного нанесения суперклея вполне достаточно и, при необходимости, ленту будет легче демонтировать.

Если эстетичный вид не имеет большого значения или подсветка вообще скрыта от посторонних глаз, то в качестве дополнительного фиксатора можно использовать одноразовые нейлоновые стяжки.

Только не нужно следовать советам горе-мастеров, которые рекомендуют надёжно закрепить светодиодную ленту с помощью термоклея. Конечно, такой способ гарантирует хорошее сцепление с любой поверхностью, но имеет свои подводные камни:

• современные светодиоды выделяют столько тепла, что способны расплавить термоклей, который станет источником вредного запаха;
• термоклей тормозит отвод тепла и, следовательно, провоцирует перегрев излучающих кристаллов.

Отсутствие качественного прижима может проявляться не только из-за дефектов на ответной поверхности. Причиной плохого контакта может стать низкокачественный клей на самой ленте. Кстати, даже хороший клей со временем теряет свои свойства. Особенно, если изделие несколько лет лежало в не отапливаемом складе с несоблюдением условий хранения

Так что во время покупки не будет лишним обратить внимание на дату изготовления

Как подсветить светодиодами столешницу, обеденную зону

Для рабочей зоны подойдет устройство со средней степенью влагозащиты – на нем имеется специальный защитный слой, предохраняющий от паров и загрязнений, воды и прочих жидкостей. Это значит, что при необходимости влажной уборки вы сможете протирать шкафы вместе с лампами.

Монтаж ленты к столу подразумевает крепление особого профиля из алюминия. Он необходим для сокрытия проводов и придания освещению эстетичности. Можно также сделать подсветку и из самоклеящихся лент. Кстати, путем установки дополнительных приспособлений можно создать подсветку, которая будет менять яркость и/или цвет.

Совет! Для рабочего стола оптимально подойдет теплый белый цвет LED-ленты, поскольку он не станет изменять природные цвета еды.

Из светодиодных лент в рабочей зоне можно сделать дополнительное освещение. Здесь также нужны конструкции с высокой защитой от влаги. Ленты здесь устанавливаются двухсторонним скотчем. Можно использовать несколько лент, что позволит создать выразительный декоративный эффект.

Направления в применении

Диодные ленты в
качестве подсветки широко применяются в следующих областях:

1. Как декоративное освещение при оформлении интерьера и экстерьера квартир, домов, деревьев, дворов, скверов.
2. В качестве дополнительного светильника для улучшения видимости отдельных рабочих областей – кухонного фартука, мойки, обеденной зоны, стола в кабинете, барной стойки.
3. Основной подсветкой в местах, где трудно или невозможно установить люстру. Например, гардеробное помещение, чулан, кладовая.
4. Для создания оптических эффектов на границе раздела различных сред – в аквариуме, бассейне.
5. В автотюнинге для светодиодной подсветки салона, приборной панели.
6. Для внутреннего и наружного оформления на время проведения какого-либо мероприятия.

Подсветка на основе светодиодных лент может широко использоваться в любых других случаях – главное, соблюсти правила подключения и установки.
