Потолок армстронг
Потолок типа армстронг представляет собой подвесной тип каркаса, который крепится к несущему перекрытию на регулируемых подвесах. Роль обшивки играют специальные плиты, изготовленные из различных материалов. Как легких минеральных, так и тяжелых металлических плит.
Расстояние между подвесами при монтировании потолка армстронг зависит от запланированного веса и качества профилей. Общепринятым стандартом является шаг 1000–1200 мм, но если перекрытие будет тяжелым, этот параметр уменьшают.Схема для крепления подвесного потолка армстронгРасстояния между подвесами для крепления потолка армстронг При креплении регулируемых подвесов в потолках типа армстронг к несущему перекрытию, стоит внимательно подойти к выбору дюбелей. Они должны соответствовать материалу перекрытия и обеспечить надежность фиксации
Несмотря на то, какой каркас монтируется — потолочный или стеновой, важно внимательно подходить к выбору качества подвесов и их количества. Не стоит экономить на прочности, лучше перестраховаться лишним креплением, чем потом ликвидировать последствия
Монтаж потолка Армстронг
Работы по установке потолка включают несколько этапов, описанных в таблице 2.

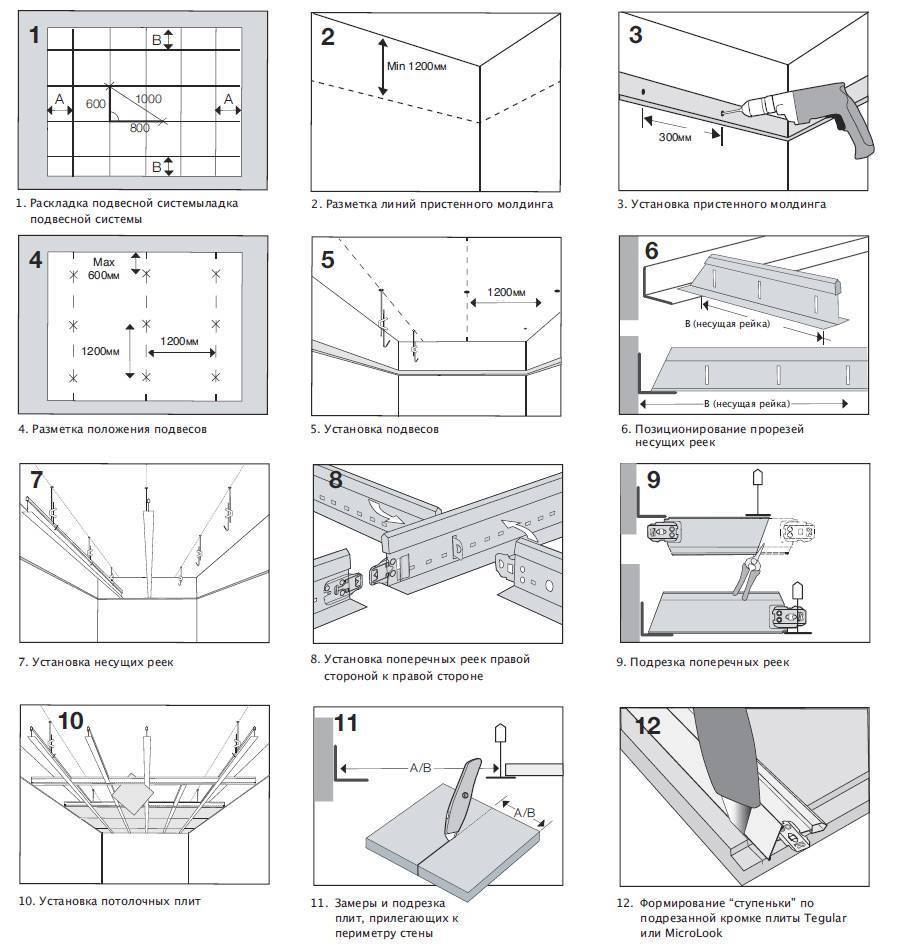

Схема установки подвесного потолка Армстронг
Таблица 2. Последовательность монтажа потолка Армстронг.
| Этапы, иллюстрации | Описание действий |
|---|---|
Разметка уровня | От разметки уровня во многом зависит дальнейший монтаж, поэтому не рекомендуется пренебрегать этим шагом. Разметку проводят с помощью лазерного уровня от самого низкого угла потолка. В углу откладывают от базового потолка среднюю длину подвеса с таким расчетом, чтобы его можно было регулировать в обоих направлениях, вверх и вниз. От этой точки с помощью уровня откладывают линии по обеим стенам, размечают прилежащие к ним углы и продолжают линии на оставшихся стенах. Они должны сойтись в последнем углу. |
Монтаж стеновых профилей | Стеновые L-образные профили крепят с помощью дюбелей и саморезов или анкерных болтов с шагом 0,5 м полкой вниз. Выравнивают полку по заранее размеченной линии. В углах профиль сгибают, предварительно надрезав полку. |
Крепление потолочных подвесов | С помощью потолочных подвесов крепят несущие профили, чтобы расположить их в нужном месте, удобно заранее разметить расположение реек. Их крепят с шагом 1,2 метра параллельно короткой стене комнаты, для удобства можно прочертить или разметить меловым шнуром на потолке линии. На них отмечают места крепления подвесов согласно эскизу. Общее правило таково: подвесы должны располагаться на расстоянии не более чем 1,2 м друг от друга и 0,6 м от любой из стен. Для крепления подвеса используют анкерные болты или дюбеля. По разметке сверлят отверстия нужного диаметра и глубины и закрепляют подвес за ушко штанги. |
Подвесы в местах установки светильников | Места установки тяжелых светильников и блоки сплит-систем усиливают дополнительными подвесами, располагая их с некоторым смещением относительно основных. Имейте в виду, что крючок подвеса может помешать установке элементов, поэтому подвесы лучше располагать со смещением на 5-10 см. |
Установка несущих профилей | Несущие профили устанавливают по заранее нанесенной разметке, закрепляют с помощью крюков подвесов за специальные отверстия в профиле. Концы несущих реек должны опираться на полку L-образного профиля. Если длина профилей недостаточна, их наращивают, используя стандартный замок на одном из концов рейки. При необходимости их можно также обрезать. |
Выравнивание горизонтальности профилей | Выравнивают горизонтальность несущих профилей, регулируя длину подвесов. Для этого сжимают зажим-бабочку, перемещают крючок и штангу в нужном направлении, после чего отпускают зажим, и длина подвеса фиксируется. Для контроля плоскости потолка используют туго натянутые шнуры и уровень. |
Сборка каркаса из продольных и поперечных профилей | Продольные профили длиной 1,2 м закрепляют с шагом 0,6 м между несущими рейками с помощью стандартных креплений на профилях. Отступ от стен регулируют так, чтобы избежать излишней подрезки крайних плит. Лучше всего сделать отступы симметричными. Расстояние между продольными рейками заполняют поперечными с длиной 0,6 м, которые также крепят с помощью стандартных креплений. |
Установка встроенных элементов | После полной сборки каркаса потолка приступают к заполнению ячеек встроенными элементами и плитами. Для начала нужно подготовить к подключению проходящие за чистовым потолком коммуникации: электропроводку, вентиляционные каналы. Их подводят к местам установки элементов и блоков. Для потолков Армстронг используют растровые, светодиодные или люминесцентные светильники со стандартными размерами 590х590 мм. Их монтаж достаточно прост: светильник заводят под небольшим углом к плоскости потолка, повернув его по диагонали ячейки. Поворачивают его и совмещают с ячейкой, после чего он ложится на направляющие профили. Через соседнее пустые ячейки производят подключение светильника к питающему кабелю. |

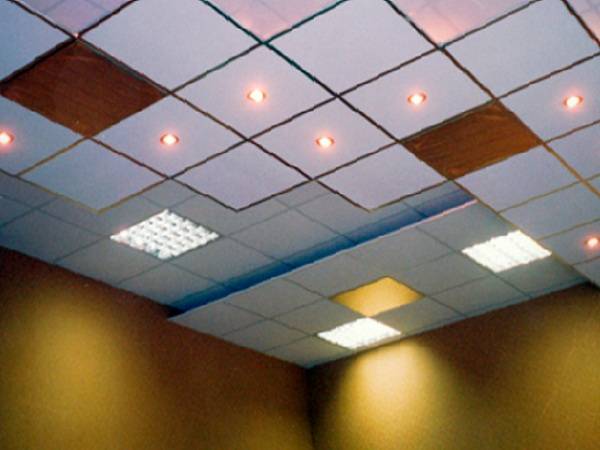

Монтаж точечных светильников | В потолки Армстронг можно установить и точечные светильники. Для их монтажа в плитах вырезают отверстия по размеру арматуры светильников, закрепляют их. Ставят плитку на место и подключают светильник. Аналогично врезают воздухозаборники вентсистем. |
Потолочные сплит-системы | Блоки сплит-системы стараются устанавливать в наиболее укрепленных местах, например, в углу. |
Укладка плит | Глухие плиты устанавливают в последнюю очередь. Их заводят внутрь по диагонали ячейки, укладывают на направляющие и, приподнимая и поворачивая снизу, заводят в ячейку. Не следует давить на них сверху – при правильной сборке каркаса плиты должны ложиться без усилий. |
Разновидности
Такие системы очень похожи внешне, но, это не значит, что все типы плит будут иметь одинаковые характеристики. В основном, отличия касаются именно характеристик плиток, так как каркасное основания во всех случаях используется одинаковое. Существуют следующие их типы:
- «Эконом» класс. Это плиты «Байкал», «Татра», «Оазис» и «Cortega». Они обладают хорошими характеристиками по прочности, срока эксплуатации, экологичности и стоят не слишком дорого.
- Класс «Прима». Это детали с высокой стойкостью к воздействию воды. Цена будет заметно выше, но, такие элементы можно использовать даже в помещениях с влажностью в 95 процентов. Они не теряют форму и не желтеют.

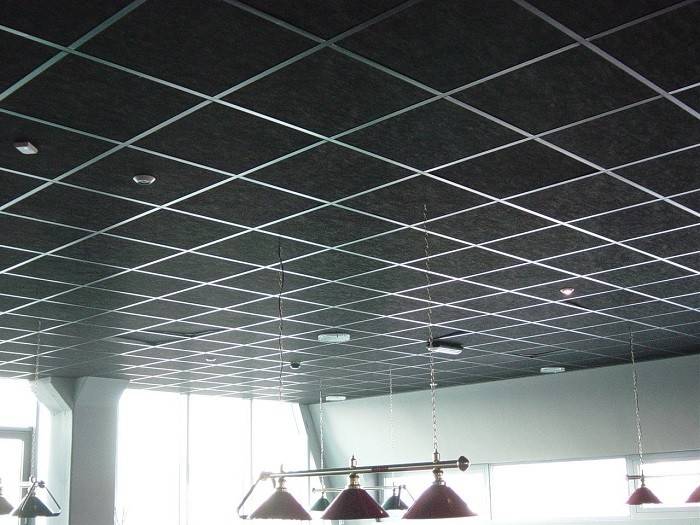

- Шумоизоляционные плиты. Этот вариант отделки предназначен для помещений, в которых есть проблемы с шумовыми загрязнениями. Такой потолок существенно снизит уровень проникающего в комнату постороннего шума.
- Серия «Bioguard». Эти покрытия предназначены для монтажа в тех местах, где существуют повышенные требования к экологичности отделки и гигиене. Идеальное решение для медицинских или детских учреждений.
- Дизайнерские серии. Наиболее дорогостоящие разновидности потолков этой системы. Однако высокая стоимость оправдывается эксклюзивностью покрытий и отличным внешним видом.
Подобрать подходящий вид плит можно для любого интерьера. Однако, для обеспечения простоты монтажа и увеличения количества индивидуальных решений, существуют не только разные виды панелей, но, еще и разные варианты кромок таких деталей. Каждая разновидность позволяет придать собираемой конструкции определенный внешний вид. Вариантов кромок существует три:
- Microlook
- Tegular
- Board
Из них последняя будет наиболее универсальной, так как никаким образом не влияет на рисунок собираемой поверхности. Первые две в зависимости от типа, позволят собрать конструкцию с более или менее выраженными границами между фрагментами покрытия.
Подвесной потолок Армстронг, его плюсы и минусы
Этот тип потолка является универсальным, его можно найти в любом общественно-административном здании, больнице, офисе или супермаркете. Вот несколько фотографий:
Достоинства
Хорошая светоотражающая способность
Выравнивает потолок, позволяет скрывать вентиляцию и провода
Легко разбирается (при необходимости)
Небольшой вес конструкции
Недостатки
Не защищает от протекания
Не подходит для круглых или овальных помещений
«Съедает» достаточно много высоты потолка (от 15 см)
Ограниченность в выборе дизайнерских и архитектурных решений
Невысокая стойкость к механическим повреждениям
Декоративные панели
Для изготовления плит для потолков Армстронг используется прессованное волокно, МДФ, алюминий или ПВХ. Для контроля качества и параметров панелей потолочных с комплектующими Armstrong применяются соответствующие ГОСТы. Наибольшее распространение получили плиты размером 60х60 см: они могут иметь разный цвет, текстуру и материал изготовления.
Технические характеристики панелей потолочных Армстронг следующие:
- Шумопоглощение. Происходит перевод энергии звука в тепло во время прохождения через плиты или резонирования воздуха (0,45).
- Звукоизоляция. После установки системы уровень шума снижается на 30 дБ.
- Светоотражение. От декоративной поверхности панелей для потолка Армстронг отбивается до 75% света.
- Стойкость по отношению к влаге. Потолки Армстронг разрешается применять в помещениях влажностью до 70%.
- Простота ухода. Для помывки панелей для подвесного потолка Армстронг разрешается использовать мягкую ткань или губку, применяя мягкие моющие средства.
Достоинства и недостатки
Первоначально разрабатывались потолки Армстронг для использования в производственных, служебных и общественных помещениях. Но целый ряд отличных качеств привели к тому, что их используют еще и в частных домах и квартирах. Вот перечень свойств подвесных потолков типа Армстронг:
- Невысокая цена. Это самый дешевый способ устроить подвесные потолки.
- Большое количество вариантов плит и профилей. Плиты могут быть не только белые матовые. Они есть металлические, окрашенные в разные цвета с разной степенью глянца. Есть стеклянные, зеркальные, оклеенные пленкой «под дерево» и т.п. Причем эти плиты легко сделать самостоятельно, получив уникальный дизайн.
- Легкий монтаж. Все операции во время монтажа элементарны, времени требуется минимум.
Такой вариант подойдет для дома
- Высокая ремонтопригодность. При порче плиты ее просто вынимают и ставят новую. Потому, при закупке составляющих, берите плиты с запасом.
- Подвесной потолок отлично скрывают все коммуникации и позволяют организовать отличную вентиляцию — плиты очень часто имеют перфорацию. Даже если она монолитна, то просто лежит на каркасе, никакой герметичности нет и вентиляция запотолочного пространства хорошая.
- Система получается легкой — профили сделаны из алюминиевого сплава, плиты — из прессованных бумажных отходов разной толщины или легкого сплава.
Потолок Армстронг — действительно замечательный продукт. Видимо потому он так полюбился владельцам офисов, торговых центров, кинотеатров и т.д. Но есть и минусы. Первый — внешний вид такого потолка идеально подходит для офиса или общественного помещения, а вот в частных помещениях не все их воспринимают. Но это — дело вкуса. Второй — система подвесная и «съедает» высоту потолков, с которой у многих и так проблемы. Но если потолки более-менее нормальные, эту систему можно ставить. Вот и все минусы.
Установка потолка Армстронг
Первое, что нужно сделать перед тем, как начать работы по монтажу – проложить коммуникации. Это можно сделать и позже, однако это будет весьма неудобно.
Коммуникации полностью закрываются фальшпотолком
Также стоит обратить внимание на встраиваемое оборудование, а точнее на его вес. Обычная подвесная система способна выдержать нагрузку от 4 до 6,5 кг/кв.м. В случае, если вес аксессуаров будет превышать эти значения, следует использовать систему, которая выдержит нагрузку в 7-10 кг/кв
м
В случае, если вес аксессуаров будет превышать эти значения, следует использовать систему, которая выдержит нагрузку в 7-10 кг/кв. м.
После прокладки коммуникаций и выбору подвесной системы можно приступать непосредственно к работам по монтажу.
Шаг первый: разметка
Установка потолка «Армстронг» начинается с разметки. Для этого на стене помещения ставят отметку, отступая на необходимоее расстояние от пола или базового потолка так, чтобы будущий подвесной потолок полностью закрыл все выступы существующего перекрытия и все проходящие вверху коммуникации.
Если они пока отсутствуют, при разметке необходимо учесть высоту всех аксессуаров, которые будут вмонтированы, для чего их предварительно измеряют. Это позволит определить минимальное расстояние между существующим перекрытием и будущим фальшпотолком.
Опираясь на сделанную отметку, нужно спроецировать ее на все остальные стены помещения таким образом, чтобы соединив отметки получилась ровная линия. Чтобы поверхность фальшпотолка не повторяла уклон и неровности потолочного перекрытия или пола, для этого следует воспользоваться водяным или лазерным уровнем. Как это делается (а также некоторые другие моменты монтажа) смотрите на видео ниже.
Шаг второй: монтаж профилей
К стенам по отмеченным ранее горизонтальным линиям крепят специальные L-образные профили, которые входят в комплект подвесной системы Армстронг. Чтобы нарезать профиль нужной длины, применяют обычную ножовку по металлу с мелкими зубьями. Угловые соединения нарезают при помощи столярного стусла или используют для этих целей транспортир и все ту же ножовку по металлу.

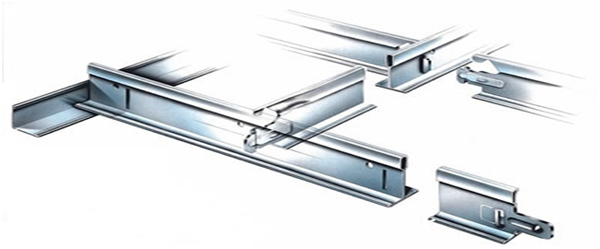

L-образный и Т-образный профили от подвесной системы Armstrong
Профиль нужно крепить таким образом, чтобы получилась «полка», обращенная вниз лицевой (окрашенной) стороной. Для закрепления L-образного профиля подбираются подходящие крепления, которые зависят от материала, из которого сложена стена.
Схема монтажа подвесного потолка
После этого монтируются направляющие профили. Они имеют одинаковую форму (в виде перевернутой буквы Т), но разную длину: длинные имеют прорези, а на коротких с обеих сторон присутствуют небольшие выступы. При монтаже выступы вставляются в прорези длинных профилей, образуя таким образом ячейки 600х1200 мм или 600х600 мм.
Крепление направляющих: выступы вставляются в прорези
Монтировать решетку начинают с середины, стараясь чтобы центральная ячейка оказалась в центре помещения. Это делается для того, чтобы потолок аккуратно выглядел, так как крайние ячейки, скорее всего, не совпадут с габаритами помещения и их придется подрезать.
Шаг третий: установка подвесов
Направляющие навешивают, используя специальные подвесы, состоящие из двух тонких металлических прутков, продетых сквозь специальную изогнутую пластину (ее называют лепесток).
Один из видов подвесов для потолка Армстронг
Помимо этого, крепеж направляющих можно сделать с помощью проволоки диаметром не менее 2-х мм. Предварительно ее необходимо выпрямить, чтобы свести к минимуму деформацию под нагрузкой от элементов подвесного потолка. В месте крепления проволоки к потолочному крепежу или профилю нужно делать как минимум три петли.
При монтаже подвесной системы к базовому потолку используются анкера, имеющие крюк или кольцо вместо головки, так как к ним удобнее крепить подвесы или проволоку. Подбираются они в зависимости от материала основного потолка – это могут быть дюбели для шурупы. Различные виды подвесов и крепление к ним направляющих показано на видео:
Начинают навеску с длинных направляющих, при этом их соединяют последовательно короткими. После полной сборки решетки необходимо выравнивать ее по горизонтали с помощью уровня, сдвигая лепестки или подгибая проволоку. Через несколько дней рекомендуется эту процедуру повторить, так как под нагрузкой потолок может провиснуть.
После окончания сборки, в каркасную решетку нужно вставить кассеты Armstrong и аксессуары, которые укладываются на образовавшиеся полки.
Расчет армстронга
Потолок армстронг монтируется по результатам расчета. Цель расчетов двоякая: гармонично вписать потолок в интерьер и определить расход материалов на него. Расчет периметра прост: измеряем по стенам и округляем до кратного 3 м. Для укладки в углах стеновой профиль можно надрезать и сгибать, как любой уголок.
Что же касается решетки, то производители не рекомендуют делать обрезку плит более чем наполовину, т.е. до менее 300 мм – появляются дополнительные ячейки, что требует лишней работы и материалов. Однако на прочность потолка чрезмерная обрезка не влияет, а материалы дешевы, поэтому нередко делают сгонку плит, постепенно уменьшая их ширину к стенам. Это придает потолку не такой строгий вид.
Общие же рекомендации по размещению обрезанных плит таковы:
- По длине комнаты обрезанный ряд относится к дальней от входа стене.
- По ширине обрезок дополняется цельным размером, результат делится на 2 и пара обрезанных в такой размер плит разносится к стенам.
Нормы расхода материалов для помещений обычной конфигурации следующие:
Для помещений квадратных или с соотношением сторон 3/4:
- Несущий профиль 3700 мм – 0,80 м/кв. м потолка.
- Продольный профиль 1200 мм – 1,60 м/кв. м потолка.
- Поперечный профиль 600 мм – 0,80 м/кв. м потолка.
- Периметральный профиль 3000 мм – 0,5 м/кв. м потолка.
- Подвес – 0,6 шт./кв. м потолка.
Для помещений с соотношением сторон от 2/3 до 1/2 нормы расхода несколько увеличиваются:
- Несущий профиль 3700 мм – 0,84 м/кв. м потолка.
- Продольный профиль 1200 мм – 1,68 м/кв. м потолка.
- Поперечный профиль 600 мм – 0,87 м/кв. м потолка.
- Периметральный профиль 3000 мм – 0,5 м/кв. м потолка.
- Подвес – 0,7 шт./кв. м потолка.
В любом случае полученные значения округляются до ближайших больших целых значений штук профиля стандартной длины или подвеса. Периметр крепится к стенам с шагом 0,6 м в случае мягких плит без дополнительной нагрузки или 0,3 м для жесткого или нагруженного потолка. Точечные светильники и пластиковые вентиляционные решетки дополнительной нагрузкой не считаются.
Указанные нормы справедливы для помещений площадью от 9-10 до 100-120 кв. м. Для других значений площадей или для помещений сложной конфигурации расчет потолка армстронг производится на онлайновом калькуляторе, в строительной САПР (система автоматизированного проектирования) или по вычерченной в масштабе схеме, см. рис в следующем разделе. Главное правило – несущие профили должны располагаться параллельно коротким стенам, это упрочняет конструкцию (меньше стыков несущих профилей) и экономит материал.
Монтаж подвесного потолка армстронг
Подготовительный этап
До начала самостоятельного монтажа подвесного потолка армстронг, должны быть закончены все работы по прокладке коммуникаций – электрокабелей, воздуховодов вентиляции и т. д. Установка подвесного потолка армстронг своими руками начинается с детальной разметки потолка. Поверхность будущего потолка должна быть строго горизонтальна. Это легко проверить с помощью лазерного уровня, который показывает горизонтальную линию по всем четырем стенам. Наша задача определиться с глубиной фальшпотолка, т. е. с расстоянием от плит перекрытия до планируемой отметки потолка. При этом учитывается высота прокладываемых коммуникаций и добавляется 100-120 мм. С помощью рулетки переносим отметки в углах комнаты от лазерной отметки до уровня нашего потолка и делаем отметки маркером. Потом с помощью отбивочного шнура намечаем линии. Шнур намазываем графитом, прикладываем к меткам в углах и отбиваем линии по всем стенам. В результате имеем уровень нашего потолка и готовы приступить к следующему этапу.

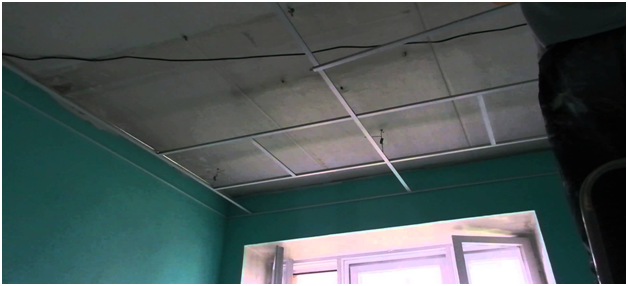

Монтаж каркаса
По периметру помещения, используя проведенную линию, приступаем к установке L-образного профиля с размером сечения 24х19 мм. В зависимости от материала стен, для этой цели используют дюбеля диаметром 6-8 мм. Уголок или, как его называют специалисты, стартовый профиль крепится к стене дюбелями с шурупами через 500 мм. При этом надо помнить, что окрашенной стороной профиль должен быть обращен вниз. На углах помещений профиль обрезается под углом в 45 градусов ножовкой по металлу.
Следующий этап: необходимо определить центр нашего помещения. Для этого соединяем попарно два противоположных угла, и отмечаем точку пересечения. От центра поперек помещения откладываются в каждую сторону по 1,2 м – это шаг несущего профиля сечения Т24 или Т15. Несущие профили фиксируются к потолку с помощью подвесов. Длина несущих профилей 3, 6 м, при необходимости их можно соединять с помощью специальных замков.
Подвес представляет собой две струны, на конце одной – петля для шурупа, на конце второй – крючок. Струны соединяются с помощью лепестка-бабочки с 4-мя отверстиями. После крепления несущих профилей, через 1,2 м начинаем крепить поперечные профили Т24 или Т15 длиной 1,2 м и 0,6 м – они вставляются в специальные прорези в несущих профилях. При этом должна образоваться каркасная конструкция в виде клеток с ячейкой 600х600 мм.
Схема крепления профилей каркаса
Важно! Все дюбели для крепления подвесов должны быть установлены очень прочно, чтобы в процессе эксплуатации не произошло провисание из-за выдергивания дюбелей. Плоскость каркаса проверяют уровнем и регулируют с помощью подвесов
Плоскость каркаса проверяют уровнем и регулируют с помощью подвесов.
Монтаж потолочных плит
Монтаж подвесного потолка армстронг завершается установкой потолочных плит в готовый каркас. Через два-три дня производится проверка горизонтальности поверхности, при необходимости производится исправление.

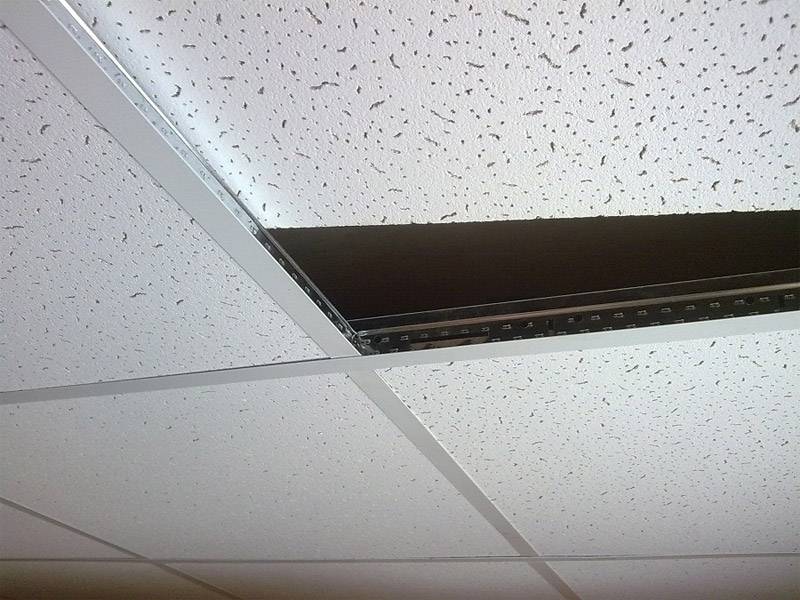

Установка потолочных плит
Характеристики подвесного потолка Армстронг
В целом такой потолок состоит из подвесной системы, выполненной из специальных металлических профилей и минеральных плит, которые монтируют на подвесную систему. В начале поговорим о том, какими характеристиками обладают плиты применяемые для потолков типа Армстронг.
Плиты для подвесного потолка Армстронг
Основой для плит, применяемых для потолка Армстронг, является минеральное волокно (иначе, переработанная особым образом каменная вата). В это волокно вводят добавки из латекса, крахмала, гипса и целлюлозы (полученной из переработанной макулатуры). Технология, отработанная до мелочей, позволяет получить высококачественный материал при минимуме энергетических и сырьевых затрат.
Более дешевые плиты имеют в составе больше крахмала, а более дорогие – больше латекса. Данная добавка придает материалу великолепную влагостойкость.
Готовые плиты прокладывают листами картона, складывают в стопки и запечатывают в полиэтилен с помощью вакуума. Таким образом материал получает защиту от природных катаклизмов и повреждений механического характера. В стопке может быть от восьми до двадцати двух штук. В последнем случае упаковки хватит на 7,92 квадратных метра потолка.
Хранить, а также использовать плиты нужно при определенных условиях: влажность не допускается более 90 процентов, а температурный предел и того меньше – от 15 до 30 градусов.

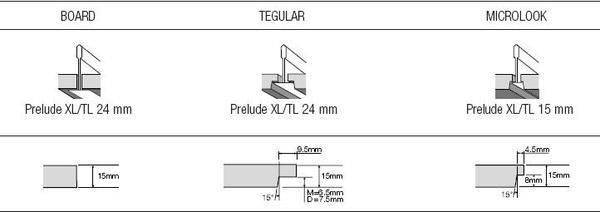

Чтобы сделать монтаж более удобным, минеральные плиты Армстронг производятся с тремя видами кромок:
- Плиты с кромкой Microlook имеют не очень широкий ступенчатый край. Их используют в подвесных конструкциях шириной 1,5 сантиметра.
- Плиты с кромкой Tegular также имеют ступенчатый край, но более широкий. Применяются в подвесных системах шириной 2,4 сантиметра.
- Плиты с кромкой Board являются универсальными – их кромка ровная, поэтому такие плиты подходят для обоих типов подвесных конструкций.
Что касается остальных характеристик минеральных плит Армстронг, то они следующие:
- Ширина – 60 сантиметров;
- длина – 60 или 120 сантиметров;
- толщина – варьируется от 0,8 до 2,5 сантиметра;
- вес – от 2,7 до 8 килограммов на квадратный метр.
Что собой представляет подвесная система
Популярность использования именно потолков из минеральных плит обусловлена несколькими факторами. В частности, это удобство монтажа и невысокая стоимость. Ну, и технические характеристики подвесного потолка Армстронг тоже играют роль.
По большому счету, существует два основных вида таких систем: модульный и сплошной. Чаще применяется первый тип, который состоит из каркаса и модулей – панелей, кассет, реек. Каркас обычно прячут под обшивку потолка. Впрочем, есть варианты, когда этого не требуется, и тогда его выступающие элементы видны. В отличие от подшивного потолка, подвесная система забирает больше места. Зато под ней можно скрыть любые инженерные коммуникации.
Кстати, монтаж данного потолка нужно начинать именно с проведения коммуникаций (иначе впоследствии это сделать будет сложно). Далее к потолочному основанию крепится каркас из поперечных и продольных профилей. Расстояние между отдельными профилями – 60 сантиметров (именно такой размер имеют минеральные плиты Армстронг). Кстати, монтаж каркаса весьма напоминает монтаж несущей конструкции из гипсокартона. Последний этап работ – установка плит, вентиляционных решеток и светильников. Она труда не составит – сборка потолка подобна сборке детского конструктора.
Об эстетической составляющей
Пожалуй, фаворитом всех цветов, используемых для потолка, можно назвать белый. Но в продаже сегодня можно встретить и цветные, и узорчатые плиты Армстронг. А потолки черного цвета достаточно часто используют в залах кинотеатров. Различаются плиты и фактурой. Кроме наиболее часто применяемых гладких потолков, есть и перфорированные, а также тисненые. Встречаются и ячейки открытого решетчатого типа, которые выглядят весьма интересно. Кроме того, они способны визуально скрыть всю подвесную систему.
Такое разнообразие позволяет оформить потолок полностью по своему вкусу. Можно варьировать и число уровней. Это позволит получить в офисе, квартире или общественном помещении весьма интересные эффекты. Используя встроенные осветительные элементы, получают красивые трехмерные конструкции. При этом подвесы прячут или оставляют на виду.
Монтаж потолков Армстронг
Система потолков Армстронг состоит из следующих комплектующих:
- Несущие профиля,
- Поперечные профиля,
- Подвесы,
- Вкладные панели и аксессуары.
Несущие профиля выпускаются длиной 3.6 м. и 1.2 м, имеют Т-образную форму и отверстия для крепления подвесов — круглые, для крепления поперечных профилей и профилей 1.2 м. — специальные отверстия под замок. Так же, при покупке, следует учитывать и плитку, которую будем применять, так как профиля имеют и разный по размеру выступ бортиков от 15 до 24 мм, и высоту стенки от 15 до 38 мм. По длине несущие профиля 3.6 м. наращиваются так же специальными соединениями, расположенными на их концах.
Выпускаются несущие и поперечные рейки разных цветов – белые, черные, под золото и серебро и других цветов, окрашенными с наружной стороны. Эти профиля располагаются параллельно наименьшему размеру помещения на расстоянии 1.2 м. друг от друга, ложась своими концами на пристеночный уголок, который крепится к стене на дюпельгвозди или саморезы через каждые 40 – 50 см.
От потолка или от пола рулеткой отмечаем на стене желаемый уровень будущего потолка, ставим карандашом риску. Затем по этой риске выставляем горизонтальный луч лазерного уровня и поворачивая его вокруг своей оси ставим риски на стенах по лучу примерно через 1 м. – это и будет точный уровень нашего подвесного потолка.
Под подвесы так же необходимо произвести разметку, для этого находим центр комнаты при помощи диагонального пересечения линий из угла в угол, ставим отметку. При помощи вертикального луча лазерного уровня, установленного по центральной метке, переносим точные линии на потолок помещения и поперек комнаты и повдоль. От них отмеряем и проводим линии для крепления подвесов через каждые 1200 мм., для несущих профилей. По этим линиям ставим точки для крепления подвесов, через каждые 600-700 мм.
Подвесы для крепления системы подвесного потолка так же есть разные:
Самый распространенный вариант – с двумя металлическими прутками и пружинной пластиной.
К верху подвес крепится на дюпельгвоздь или распорный анкер, несущую рейку удерживает крючок, вставленный в одно из отверстий, предусмотренных на ней.
Регулировка конструкции в горизонтальной плоскости производится при помощи сжатия пружинной пластины и передвижения вверх или вниз одного из металлических прутков подвеса. Контроль горизонтальности конструкции осуществляем строительным уровнем.
К навешенным через 1200 мм. несущим рейкам крепятся несущие профиля размером 1200 мм. при помощи вставки своими концами в специально сделанные для этого отверстия с шагом 600 мм. Получаем решетку с ячейками 1200х600 мм.,
и уже эти ячейки разделяем поперечными профилями, через каждые 600 мм. В итоге имеем висячую конструкцию каркаса с ячейками 600х600 мм.
в которые и монтируются панели потолочные с комплектующими Армстронг. Панели легко вкладываются в полученные ячейки и ни чем к ним, ни крепятся, что обеспечивает неплохую вентиляцию межпотолочного пространства и легкость при замене.
Сейчас выпускаются панели с замками по периметру, которые так же легко защелкиваются в Т-образный профиль. Обычно помещение имеет не точный размер кратный количеству панелей, поэтому крайние к стенам плитки приходится подрезать.
Подрезаются минераловолокнистые панели обычно простым строительным ножом, прочие с использованием специальных инструментов.
Комплектующие Армстронг для такой системы выпускаются разнообразные, это и светильники и системы вентиляции, кондиционирования. Данные аксессуары постоянно совершенствуются и пополняются разнообразием.
Такие комплектующие обычно снабжены инструкцией, в которой изложено подробное описание по технологии монтажа с указанием всех размеров.
Сфера использования
Итак, понятно, что подвесной потолок Армстронг характеристики имеет такие, которые больше всего подходят для административных зданий и нежилых помещений.
- Офисы;
- коридоры;
- лаборатории;
- больницы;
- кафе и рестораны;
- залы ожидания;
- аудитории;
- школы и детские сады;
- технические зоны;
- склады и многое другое – вот область применения данной потолочной системы.
Благодаря гигиеничности и высокой влагостойкости, такие потолки допустимо устанавливать в помещениях с повышенной влажностью. Бассейны, кухни, террасы, туалеты и бани – там, где наблюдается достаточно большой перепад температурного режима и влажности.
Предельно простой монтаж, невысокая стоимость материала и минимальные затраты делают систему армстронг очень востребованной при строительно-ремонтных работах.
Светильники и вентиляционные решетки
Штатные светильники и вентиляционные решетки неплохо подходят для офисов, торговых залов, общественных и медицинских учреждений. Они имеют тот же размер, что и плиты и просто устанавливаются в выбранное место. С подключением ламп проблем не бывает — обширное запотолочное пространство позволяет подвести провода нужного сечения без проблем. Их укладывают в металлические лотки, закрепленные на потолке или кабель каналы.
Евгений Филимонов
Задать вопрос
В квартирах и домах штатные светильники смотрятся, как минимум, странно, да и мощность имеют явно большую чем надо. В этом случае обычно используют встраиваемые точечные светильники. Лучше брать со светодиодами — они почти не греются и потребляют мало электроэнергии, а света дают достаточно.
Использование вентрешеток в домах и квартирах — случай, скорее, исключительный. Система сама по себе негерметична, многие плиты с перфорацией, что обеспечивает достаточную степень вентиляции запотолочного пространства. Если, все-таки необходимы дополнительные отверстия, можно или штатную решетку использовать или встроить меньшего размера, вырезав в плите подходящее отверстие.
Монтаж поперечин и панельного декора
Следующим этапом идет установка поперечных планок длиной 1200 мм, для монтажа боковых связей торцевые замки вводят в зацепление с окнами в несущем профиле и выравнивают по разметке. После заделки большого поперечного профиля лучше всего сразу поставить подвесы, удерживающие данный сектор конструкции.
Для этого выбирают точку над ближайшей группой отверстий в несущей балке и с помощью перфоратора в бетонной плите пробивают отверстие под дюбель с петлей. Зачастую параллельно с монтажом поперечин каркаса подвесной потолок прихватывают проволокой к потолочным крюкам. Пока система полностью не собрана и не нагружена декоративными панелями, конструкция остается достаточно подвижной.
Далее нужно выполнить монтаж поперечин длиной 600 мм, их вставляют в каркас подвесного потолка, последовательно перемещаясь по периметру комнаты. В последнюю очередь проверяется правильность подрезки боковых реек, прилегающих к стенке.
Нередко на подрезной участок подвесной системы до завершения монтажа укладывают один ряд декоративных плит, чтобы убедиться в отсутствии сильных деформаций профиля. Если стена помещения оказалась слишком кривой, то, возможно, в первую очередь потребуется вырезать и уложить буферный16 ряд подрезанных плит. Одновременно подтягивают и регулируют длину подвесов, а так как вес резанных потолочных плиток разный, возможно, потребуется установить дополнительные подвесы.
На завершающем этапе выполняют окончательную закладку декоративных плит на потолочную раму. Делается это очень просто.
Достаточно аккуратно завести плиту в окно каркаса, выровнять в горизонтальном положении и уложить ее на полки каркасного профиля.
