Вибрационный погружной насос «Малыш» — обзор

Правила эксплуатации насоса

Логично, что большая часть насосного оборудования эксплуатируется в сложных условиях. Из-за этого существенно повышается риск поломок, снизить который можно, если соблюдать ряд элементарных правил по эксплуатации и вовремя осуществлять профилактические ремонтные работы.

Чаще всего оборудование выходит из строя из-за частичек мусора, попадающих в механизм. Также со временем может произойти засорение труб, стирание деталей, образование илистых отложений на стенках входного и выходного отверстия. Лучший метод борьбы с засорением насоса – это установка специальных фильтров для насоса Малыш. Они задерживают твердые частички и не дают им проникнуть в механизм. Лучшим вариантом считается фильтр ЭФВП-Ст-38-125. Он не только препятствует проникновению в механизм насоса частиц размером до 150 микрон, но и очень легко устанавливается.

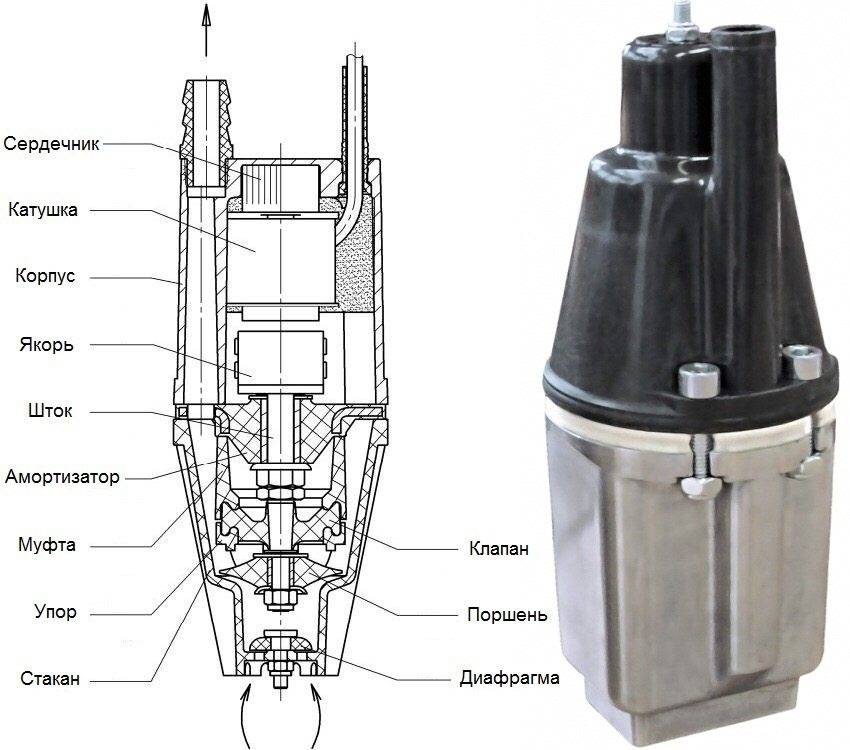

Устройство насоса «Малыш» с нижним забором воды

Финансовые затраты на покупку и установку фильтра составят около 100 рублей. Такие меры существенно продлят срок службы оборудования и повысят эффективность использования, а вас обеспечат чистой водой из любого водоема.

Обзор модельного ряда насосов и их отличия

Существует три основные модели погружного насоса, которые имеют незначительные отличия по техническим параметрам, а также разную (верхнюю или нижнюю) систему забора воды, в связи с чем сфера их применения несколько разнится.

Модификации погружных насосов с логотипом Малыш выпускаются с нижним и верхним вариантом забора воды. В зависимости от модели могут работать в скважинах с внутренним диаметром от 80 до 110 мм

Базовая модель: особенности и характеристики

Классический насос Малыш выпускается с нижним водозабором, благодаря чему он:

• наиболее эффективно подает воду с открытых водоемов, расположенных на больших расстояниях,
• отлично справляется с осушением затопленных нижних этажей и подвалов зданий,
• может откачать воду до минимально возможного уровня.

В то же время при нижнем расположении патрубков, выполняющих всасывание жидкости, возможно попадание внутрь агрегата частичек песка, что может вызвать поломку прибора. Поэтому его не рекомендуется использовать в сильно загрязненных водоемах без установки специальных фильтров.

Насос Малыш в базовом исполнении выпускается с нижним забором воды. Чтобы предотвратить попадание в резервуар мусора, рекомендуется его устанавливать на расстоянии не меньше метра от дна водоема (+)

Насос с маркировкой «К», по сути, является тем же “Малышом”, но с встроенной дополнительной термозащитой.

В его корпусе установлено термореле, отключающее устройство при перегреве. Модель удобна тем, что прибор можно оставить работать без присмотра на достаточно длительный промежуток времени, не переживая, что он перегорит.

Устройство с маркировкой “П” информирует о том, что его корпус изготовлен из пластмассы, если маркировка отсутствует, значит он сделан из алюминия. Стоит отметить, что алюминиевый корпус, хоть стоит несколько дороже, но является более прочным и надежным.

Нередки случаи, когда пластмассовый корпус не выдерживает нагрузки и на нем появляются трещины. Поэтому желание сэкономить может привести к противоположному результату, и придется покупать новый прибор.

Другие модификации насоса “Малыш”

Другие модели “Малыш-М” и “Малыш-3” отличаются от классического насоса верхним забором воды. В то же время если первая идентична по техническим характеристикам с базовой моделью, то вторая имеет существенные отличия. Параметры всех устройств приведены ниже.

Показатели мощности и производительности у насоса Малыш-М такие же, как и у базовой модели, но он производится с верхним водозабором, поэтому он подходит для установки в грязных источниках воды

Агрегаты с верхним расположением всасывающего патрубка, как правило, применяются для подачи воды из колодцев и скважин.

Их можно использовать в местах, где насосы с нижним водозабором рискуют выйти из строя: в сильно загрязненных водоемах, поскольку при работе, они не поднимают со дна частички мусора и илистые отложения, засоряющие систему.

В моделях с верхним забором двигатель охлаждается лучше, за счет чего насос не перегревается.

Технические параметры моделей

Насосы работают от обычной сети в 220 В и могут погружаться на глубину до трех метров. При работе в малодебитных скважинах (с небольшим объемом воды) возможно более глубокое опускание.

Производительность всех моделей – 430 л/ч, при этом “Малыш” и “Малыш-М” имеют напор 40 м (максимальный – 60 м), “Малыш-3” – 20 м (максимальный – 25 м).  При работе без напора производительность увеличивается до 1500 л.

Габариты и мощность устройств также имеют разные показатели. Так, мощность базовой модели и модификации с литером “М” составляет 240 Вт, длина – 25,5 см, вес – 3,4 кг.

Мощность насоса Малыш-3 всего 185 Вт, его длина не превышает 24 см, а вес 2 кг, поэтому он обычно применяется для забора воды из неглубоких скважин и колодцев с внутренним диаметром от 8 см.

При покупке насоса необходимо предварительно ознакомиться с его техническими характеристиками и выбирать модель в соответствии с диаметром и глубиной скважины (+)

Еще один параметр, который следует знать при покупке прибора – это класс электрозащиты. По умолчанию все насосы, на которых не указан этот показатель, имеют 2 класс защиты.

Первый класс обозначается римской цифрой I. При этом приборы 2 класса оснащены усиленной изоляцией, в их комплектацию входит шнур с двумя жилами. Устройства 1 класса дополнительно укомплектованы трехжильным кабелем с заземлением.

Поплавковый датчик уровня воды

• когда он поднят вверх, контакты замкнуты, питание подается;
• когда уровень воды опускается, опускается и поплавок, контакты в датчике размыкаются, разрывая цепь питания;
• вода постепенно набирается, поплавок поднимается выше, на определенном уровне контакты снова замыкаются, насос включается в работу.

Стоит такой датчик — менее 1 т.р., устанавливается просто — в разрыв питающего кабеля, зато польза от него большая.

Работа с гидроаккумулятором

Вообще, вибрационные погружные насосы не предназначены для работы в связке с гидроаккумулятором. Они не могут создавать достаточно высокое давление. Но… при определенных условиях они работают. Схема сборки стандартна: насос, реле давления, манометр, гидроаккумулятор, все это собирается через пятивыводной штуцер. Для нормальной работы на конце погруженного в воду шланга устанавливается обратный клапан (чтобы вода не стекала обратно в колодец). Еще одно условие — гидроаккумулятор должен быть значительной емкости (100 или 150 литров).

Ремонт

Насосы серии «Малыш» не подходят для длительной эксплуатации. Однако если к устройству относиться бережно и вовремя ремонтировать мелкие неполадки, то его срок службы можно несколько продлить. Особенно ремонт своими руками становится актуальным после того, как гарантийный срок завершился. Практика показывает, что запчасти на насос стоят недорого, а сам процесс ремонта несложный. Ремонт насоса необходимо начинать с разборки корпуса. Однако перед, тем как к этому приступить, необходимо на корпус устройства нанести насечки. Они должны отмечать взаимное расположение частей. Это необходимо для облегчения сборки по окончании ремонтных работ.

После этого необходимо ослабить все винты, соединяющие части корпуса. Для упрощения процесса ослабления винтов корпус зажимается тисками в местах уступов под винты. Теперь можно снять корпус, а затем установить поршневый диск обязательно параллельно седлу. Для этого можно воспользоваться штангенциркулем. Когда устройство разобрано, можно приступать к его ремонту. Причины поломок могут быть самые разные.

Стоит рассмотреть самые распространенные из них:

• Засорился насос. Это происходит из-за попадания внутрь устройства мелких частичек грязи в результате отсутствия фильтра. В этом случае его нужно просто разобрать и прочистить.
• Отслоился эпоксидный компаунд. Сперва определяются места, где произошло отслоение. Для этого небольшим молотком надо простучать корпус, прислушиваясь к звуку. В местах отслоения звук будет более тонким. После этого извлекается узел с компаундом.
• На него наносится слой герметика, например, клей для стекла. Затем узел вставляется в корпус и к нему надо приложить усилие примерно 300 килограмм. После застывания герметика можно собрать насос.

• Ослабла контргайка на регулировочном винте в месте заборы воды. Для устранения данной поломки достаточно просто подкрутить гайку.
• Вышел из строя качающийся шток. Следует отметить, что данная неисправность является одной из наиболее серьезных. Исправить такую поломку достаточно сложно. Понадобится исправный узел, которым заменяется вышедший из строя.
• Поломалась качающаяся манжета, которая имеет вид двух небольших блюдец, расположенных донышками друг к другу. Обнаружить такую поломку довольно непросто. Однако заменить ее новой очень легко. К тому же новая манжета стоит недорого.

При сборке насоса очень важно, чтобы все отверстия, располагающиеся в центральной и верхней части резиновой прокладки, совпали. Данные узлы являются симметричными и их расположение можно перепутать

Для проверки работоспособности устройства после ремонта его можно опустить в ведро с водой. Из выходного патрубка струя воды должна составлять около 30 сантиметров. В том случае, если повреждения касаются реле давления воды или перегорел двигатель, то лучше обратиться к квалифицированному специалисту. Несмотря на то что ремонт насоса кажется простым, при неправильных действиях устройство может совсем перестать работать.

Полезные советы

Значительно продлить срок службы позволят следующие несложные мероприятия:

1. Для максимального снижения стоимости электронасоса производители при сборке насоса используют болты из чёрного металла. После нескольких месяцев эксплуатации разборка такого насоса превращается в настоящую проблему. Поэтому крайне желательно на новый насос поставить крепёж из нержавеющей стали. Эта несложная процедура позволит избежать больших трудностей при дальнейшем обслуживании и ремонте.
2. Основной причиной выхода из строя вибрационных насосов является самопроизвольное раскручивание крепежа. Это четыре болта, соединяющие две половины корпуса, винт крепления входного клапана и гайка крепления поршня. Для их фиксирования достаточно обезжирить резьбу и нанести на неё пару капель клея на основе цианоакрила (это практически любой быстросохнущий клей).
3. Не реже одного раза в год нужно разбирать насос, очищать его от загрязнений и проверять состояние входного клапана и поршня. При обнаружении даже небольших трещин эти элементы необходимо заменить на новые. Если вы установили нержавеющий крепёж, то эта процедура отнимет не более часа вашего времени.
4. Если уровень воды в вашей скважине постоянно изменяется, а применение средств контроля невозможно, при покупке стоит выбрать электронасос с верхним забором воды. В этом случае, когда уровень опустится ниже входного клапана и подача воды прекратится, нижняя часть устройства с электромагнитом по-прежнему будет находиться в воде, что в некоторых случаях может спасти устройство. На использование в таких условиях рассчитан Малыш-К со встроенной температурной защитой, но он несколько дороже своих собратьев, поэтому выбор остаётся за вами.
5. Высокий спрос на глубинные вибрационные насосы привёл к тому, что устройства этого типа выпускаются многими производителями как в нашей стране, так и за её пределами. Несмотря на то что названия могут быть одинаковыми, характеристики будут несколько отличаться. Поэтому перед покупкой водяного насоса Малыш технические характеристики необходимо уточнить в паспортных данных.

Установка в колодце или скважине

Погружной насос Малыш подвешивают на синтетическом тросе. Металлический трос или проволока быстро разрушаются от вибрации. Их использование возможно, если внизу — не менее 2-х метров — привязан синтетический трос. Для его закрепления в верхней части корпуса имеются проушины. В них продевается конец троса и тщательно закрепляется. Узел располагается не ниже чем в 10 см от корпуса насоса — чтобы его не засосало внутрь. Обрезанные края оплавляются, чтобы трос не расплетался.

Трос цепляется за специальную проушину

Подключение шлангов и труб

На выходной патрубок насоса надевается подающий шланг. Его внутренний диаметр должен быть чуть меньше (на пару миллиметров) диаметра патрубка. Слишком узкий шланг создает дополнительную нагрузку, из-за чего агрегат быстрее перегорает.

Допускается установка гибких резиновых или полимерных шлангов, а также пластиковых или металлических труб подходящего диаметра. При использовании труб насос к ним подключается куском гибкого шланга длиной не менее 2 метров.

Схема установки погружного вибрационного насоса

Шланг на патрубке закрепляется с помощью металлического хомута. Обычно тут возникает проблема: от постоянных вибраций шланг соскакивает. Чтобы этого не происходило, наружную поверхность патрубка можно обработать напильником, придав ей дополнительную шероховатость. Также можно проточить канавку под хомут, но сильно не увлекайтесь. Использовать лучше хомут из нержавейки с насечками — он придает дополнительную жесткость креплению.

Хомут лучше брать такой

Подготовка и спуск

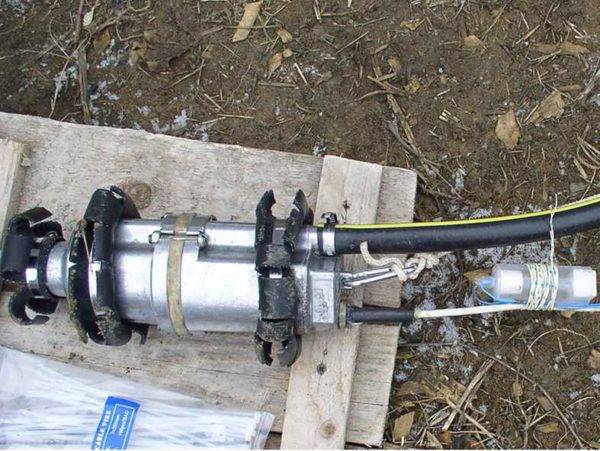

Установленный шланг, трос и электрокабель стягивают вместе, устанавливая перетяжки. Первая ставится на расстоянии 25-30 см от корпуса, все остальные с шагом в 1-2 метра. Перетяжки можно сделать из липкой ленты, пластиковых хомутов, кусков синтетического шпагата и т.п. Использование металлической проволоки или хомутов запрещено — они при вибрации перетирают оболочки шнура, шланга или сам шпагат.

На оголовке колодца или скважины устанавливается перекладина, за которую будет крепиться трос. Второй вариант — крюк на боковой стенке.

Подготовленный насос аккуратно опускается на требуемую глубину. Вот тут тоже возникают вопросы: на какой глубине устанавливать погружной насос Малыш. Ответ двоякий. Во-первых, от зеркала воды до верхушки корпуса расстояние должно быть не более чем глубина погружения данной модели. Для «Малыша» фирмы Тополь это 3 метра, для агрегата PATRIOT — 10 метров. Во-вторых, до дна колодца или скважины должно быть не менее метра. Это для того, чтобы не сильно баламутить воду.

Связывать пластиком, капроновыми шнурами, липкой лентой, но не металлом (даже в оболочке)

Если погружной насос Малыш устанавливается в колодец, он не должен касаться стен. При установке в скважину, на корпус надевают резиновое пружинящее кольцо.

Опустив насос на требуемую глубину, трос закрепляют на перекладине

Обратите внимание: вся масса должна приходиться на трос, не на шланг и не на кабель. Для этого при скреплении шпагат натягивают, а шнур и шланг слегка ослабляют.

Установка в неглубоком колодце

При небольшой глубине колодца, когда длина троса менее 5 метров, для нейтрализации колебаний трос подвешивают к перекладине через пружинящую прокладку. Лучший вариант — кусок толстой резины, который может выдержать нагрузку (вес и вибрацию). Использование пружин нежелательно.

Варианты крепления погружных вибрационных насосов с верхним и нижним забором воды

Установка в реке, пруду, озере (горизонтально)

Эксплуатировать погружной насос Малыш можно и в горизонтальном положении. Подготовка его аналогична — надеть шланг, скрепить все стяжками. Только затем корпус надо обернуть резиновым листом толщиной 1-3 мм.

Вариант вертикальной установки в открытом водоеме

После того, как насос опущен под воду, его можно включать и эксплуатировать. Он не требует каких-либо дополнительных мероприятий (заливки и смазки). Остужается он при помощи прокачиваемой воды, именно потому включения без воды крайне плохо на него влияют: мотор перегревается и может перегореть.

Особенности установки и подключения

Главное правило: насос должен монтироваться в вертикальном положении, иначе срок его службы серьезно снизится. А глубина его погружения должна быть такой, чтобы всасывающее отверстие всегда находилось в воде. Поэтому нужно знать нижний динамический уровень воды в вашем источнике.

Динамический и статический уровни

Инструкция по установке:

• Приготовьте шланг для подачи воды. Его длина должна соответствовать глубине погружения, а диаметр – диаметру напорного патрубка;
• Закрепите шланг на патрубке с помощью пластикового хомута;
• Зафиксируйте на всасывающем патрубке фильтр. Это особенно касается насосов с нижним водозабором, так как механические примеси, попадающие в рабочую камеру устройства, приводят к быстрому износу обратного клапана и поршня, забивают шланг, что приводит к критическому повышению давления внутри прибора;

• Убедитесь, что длина сетевого кабеля является достаточной. Если это не так, его нужно нарастить своими руками, но так, чтобы место соединения было выше уровня колодца;
• Пластиковыми хомутами объедините шланг и кабель, чтобы последний не мог сползти вниз, но находился в ненатянутом состоянии;

Монтаж насоса в колодец

• Если между насосом и стенками обсадной трубы скважины совсем небольшой зазор, то на его корпус нужно надеть резиновое кольцо, которое предотвратит механические повреждения устройства от вибрации;
• Зафиксируйте в специальной проушине на корпусе стальной трос или капроновый шнур, идущий в комплекте с насосом. К его верхнему концу крепко привяжите эластичную резиновую ленту длиной около 50 см – она будет гасить вибрацию;
• Опустите насос на тросе в источник до заданной глубины, после чего тщательно закрепите трос снаружи.

Теперь можно включать кабель в сеть и пользоваться устройством. Подключение возможно только после полного погружения, так как холостой ход быстро приведет к поломке.

К сожалению то, какое давление создает насос Малыш, устраивает не всех, особенно если в доме есть приборы, для нормальной работы которых оно должно быть не менее 2 атм. Вибрационные устройства в принципе способны его давать, но если источник расположен далеко, то происходят значительные потери напора на горизонтальных участках.

Но выход есть: насос нужно дополнительно оснастить обратным клапаном, реле давления и гидроаккумулятором, превратив его в мини-насосную станцию. Автоматическое поддержание уровня воды в гидроаккумуляторе осуществляется с помощью реле: оно включает насос, когда давление в нем падает.

На фото вы видите все, что необходимо для устройства насосной станции

Автоматика для насоса

К числу рекомендуемых автоматических устройств относятся:

• Контроллеры сухого хода, отключающие агрегат при попадании в него воздуха или песка;
• Поплавковые выключатели, срабатывающие при понижении уровня воды;
• Реле давления и термореле;
• Стабилизатор для насоса Малыш, поддерживающий ток неизменным при скачках давления;
• Пускозащитные устройства;
• Обратные клапаны;
• Гидроаккумуляторы, поддерживающие напор в сети через реле давления.

Чтобы иметь представление, как все это работает, предлагаем изучить следующую схему:

Гидроаккумулятор для насоса Малыш – схема подключения

• 1 – узел управления;
• 2 – кабель с вилкой для включения в сеть;
• 3 – кабель с розеткой для подключения насоса;
• 4 – автоматический выключатель;
• 5 – розетка;
• 6 – насос Малыш;
• 7 – питающий кабель;
• 8 – ниппель;
• 9 – обратный клапан;
• 10 – напорный трубопровод;
• 11 – крестовина;
• 12 – переходной ниппель;
• 13 – гибкая подводка;
• 14 – гидроаккумулятор;
• 15 – распределительный трубопровод.

При включении насоса он подает воду в гидроаккумулятор, подключенный к системе автоматики. Когда давление в нем достигает номинального значения, реле давления отключает насос и вновь включает его, когда оно падает.

Гидробак на 5 литров с реле давления

Принцип действия и преимущества погружного насоса «Ручеек».Инструкция по ремонту своими руками

Насос «Ручеек» был разработан еще в советское время более сорока лет назад. Изготавливали его на Могилевском ОАО «Ольса» в Беларуси. Этот прибор конкурировал с любыми моделями этого класса. Объяснялось это простыми причинами:

• Его размеры и форма цилиндра удобны для использования в неподходящих для других устройств местах, таких как скважина, дно глубокого колодца, затопленные гаражи и подвалы, берег водоема;
• Проста использования: не требует заливки воды перед работой, не нужна смазка механизма;
• Долгий срок службы, связанный с высокими качественными показателями, многолетними наработками технологии процесса;
• Неплохой напор воды;
• Минимальная потребляемая мощность — около 225 Вт в час.

Поломка случается редко, ремонтные работы не сложные, запчасти легкодоступные и не дорогие. В среднем насос может прослужить от пяти до восьми лет.

Насос «Ручек» предполагает забирание воды сверху, это конечно является плюсом со стороны попадания различных загрязнений в устройство.

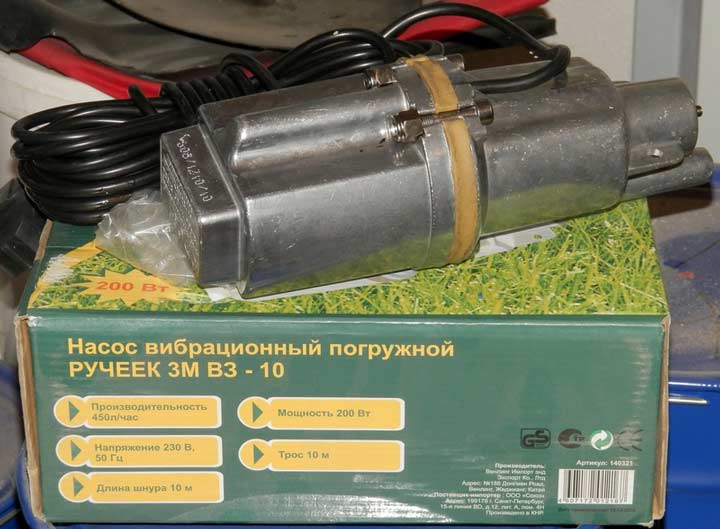

Технические характеристики насоса «Ручеек»

Насос обладает не большим энергопотреблением от двухсот двадцати до трехсот ватт. Это сопоставимо с аквариумным насосным фильтром на триста-пятьсот литров.Если необходимо его достаточно просто можно запитать аккумулятором или генератором.Питание насоса происходит от бытовой сети. Для скважин до сорока метров в глубину, мощность составит до 40л в час. Если забор поверхностный и глубина забора не более полутора метров — мощность забора составит до полутора кубометров в час.Предусмотрено и часто используется длительность времени работы, до двенадцати часов.

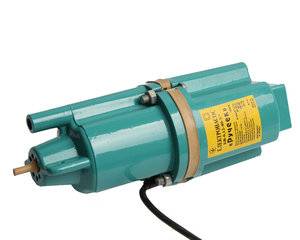

Устройство насоса Ручеек

Прикреплять насос не всегда необходимо. В вертикальном положении он  весит на тросе.

У насоса практичный металлический корпус и он является очень прочным.Для предотвращения столкновения со стенами колодезной шахты на него надевается прорезиненное кольцо для амортизации.

Насос погружной вибрационный— принцип работы

Применяется:

• для доставки воды из скважины для употребления в пищу;
• для доставки воды для полива;
• для наполнения отопительной системы;
• при откачивании бассейна или резервуара.

«Ручеек» используют для прочищения скважин, забитых илом.Также насос может быть использован для откачивания дренажной воды. В основном его используют конечно же для качания питьевой воды, но в связи с разными возникающими ситуациями на дачных участках, он может быть использован как дренажное устройство. Даже имеется в продаже специальное устройство, защищающее насос при работах с загрязненной водой.

Это интересно: Балкон на крыше дома своими руками: разбираемся детально

Обзор модельного ряда насосов и их отличия

Большинство вибрационников обладают одинаковой конструкцией. Однако существует ряд моделей, которые используют в конструкции существенные изменения, в той или иной степени влияющие на технические характеристики и надежность.

Базовая модель, особенности и характеристики

Самым распространенным вибрационным насосом является “Малыш”. Его характеристики приняты за базовые, с ними производятся сравнения остальных моделей. Насос Малыш выпускается в нескольких модификациях, многие из которых служат для улучшения его характеристик.

Базовая модель выпускается с нижним забором воды. Такая конструкция наиболее проста технологически и допускает наиболее полное использование ресурса водоема. С другой стороны, высока вероятность засасывания с грунта твердых частиц внутрь конструкции. При длительной работе с минимальным слоем воды, когда насос еще нормально функционирует, отсутствует теплоотвод рабочего электромагнита. Это является причиной наиболее распространенной и дорогостоящей поломки – перегорания провода обмотки электромагнита.

Характеристики насоса “Малыш”:

• напряжение питания – 220 В;
• потребляемая мощность – 240 Вт;
• высота подачи воды – 40 м;
• производительность – 430 л в час;
• масса насоса – 3.4 кг;
• максимальный диаметр – 100 мм.

Насос малыш имеет базовые характеристики.

При уменьшении высоты подачи воды производительность увеличивается до 25 л в минуту.

Другие модификации насоса Малыш

Большинство вибрационных насосов являются модификациями Малыша, но можно отметить 2 модели данной торговой марки:

1. Малыш М – модифицированный. Отличается верхним расположением всасывающего клапана (насос с верхним забором воды) и встроенной термозащитой.
2. Малыш 3 – малогабаритный. Диаметр насоса 76 мм при массе чуть более 2 кг. Высота напора воды составляет 25 м.

Некоторые модификации отличаются устойчивостью к наличию твердых взвешенных частиц. Дренажный вибронасос может использоваться для подачи воды.

Технические параметры моделей

Основные направления модификаций связаны с улучшением технических характеристик, повышением производительности и снижением тока потребления. Увеличение производительности достигается установкой поршня большего диаметра и увеличением количества всасывающих клапанов (до 2 или 3). Снижение тока потребления достигается изменением технологии и материалов для изготовления электромагнитов.

Технические характеристики.

Большая часть выпускаемых насосов имеют сходные характеристики. Различия могут допускаться в длине кабеля питания, материале корпуса (алюминий или пластмасса) и других элементах конструкции.

Увеличение количества всасывающих патрубков, как и увеличение диаметра поршня, дает рост производительности на 10-30%, что требует использования более мощного электромагнита. В результате такие погружные насосы имеют более высокий ток потребления.
