Какими критериями руководствоваться при выборе погружного вибрационного насоса

Какие модели вибрационных насосов самые популярные на рынке?

Этот тип насосов используют для перекачивания воды из колодцев. В продаже можно найти изобилие брендов, однако некоторые из них занимают топовые позиции рейтингов. Рассмотрим особенности топовых брендов и в чем их особенность.

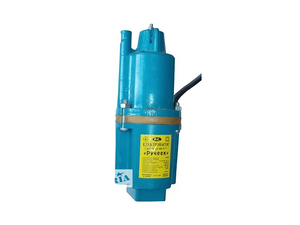

1. Насосы “Ручеек”.

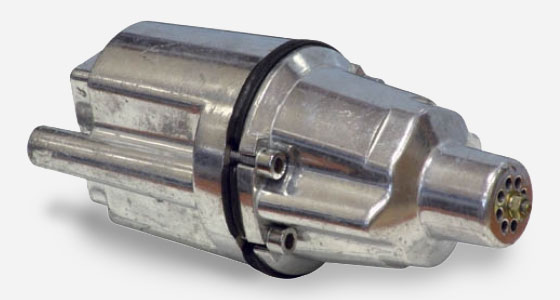

Это достаточно популярный вибрационный насос для перекачивания воды с глубины до 60 метров. Этот вариант будет оптимальным для небольшой семье с 4-мя постоянными жильцами. За час он способен перекачивать ориентировочно 450 литров. Вибрационный насос работает в экономичном режиме, поэтому его использование не влечет серьезных затрат за услуги электроэнергии. Для стабильного функционирования насоса нужно напряжение 220 В.

Вибрационный насос “Ручеек” привлекает хорошими эксплуатационными свойствами. Простая конструкция насоса влечет минимальные риски повреждения комплектующих. Также в таких вибрационных насосах нет подшипников, и вам не придется их регулярно менять.

Ключевым элементом этого вибрационного насоса считают забор воды. Он способствует быстрому и качественному охлаждению системы. Вы можете рассчитывать на достойные эксплуатационные свойства оборудования.

Больше всего такое оборудование подходит для колодцев с небольшим дебетом. Бытовой насос работает со средней мощностью, поэтому не теряется большое количество жидкости в источнике. Мощные насосы способны быстро высушивать источник. Из-за этого появляются риски холостого хода. В этой модели таких негативных последствий не возникает.

Вибрационные насосы “Ручеек” преимущество используют в качестве дополнительного насоса. Если основной насос выходит из строя, вы можете использовать его для перекачивания воды.

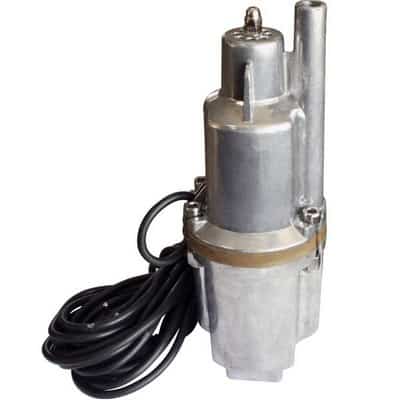

1. Вибрационные насосы “Малыш”

Эти модели вибрационных насосов подходят по ценовой политики и заявленных функциям для бытового использования. Модель “Малыш” работает с минимальным потреблением электроэнергии. Насос способен перекачивать до 430 литров в час. Есть несколько разновидностей этих моделей, которые предназначены для погружения на разную глубину. Максимально вы можете установить погружной вибрационный насос на глубину до 40 метров.

Удобной установке способствует небольшой вес оборудования. Вибрационный насос весит всего 3,5 кг. В насосе предусмотрены два забора воды – верхний и нижний. “Малыш” работает в источниках с небольшим дебетом и отлично самоохлаждается.

Комплектацией предусмотрено наличие шнура длиной 10 метров. Для его дополнительной защиты производитель использовал капроновый материал. Этот тип оборудования часто встречается в системе насосных станций. Это делает его еще более популярным.

Технические свойства насосов позволяют использовать его для обустройства насосной станции. При обустройстве системы автономного водоснабжения “Малыш” может стать частью конструкции. Дополнительного к нему покупают реле, гидроаккумулятор, обратный клапан для предотвращения потока воды в обратном направлении. Реле давления позволяет контролировать нужный уровень жидкости.

Если вы правильно выберите диаметр вибрационного насоса “Малыш”, сможете использовать его для достижения высоких показателей напора. В этом случае вибрационный насос применяют даже для автономного водоснабжения в частном доме. Само оборудование стоит недорого. К нему вы легко сможете подобрать реле, автоматику и другие комплектующие. Такой подход позволит существенно снизить затраты на организацию автономной системы.

Возможные неисправности насоса и способы их устранения

Если строго выполнять все предусмотренные изготовителем правила эксплуатации, погружной насос «Ручеек» довольно долго может эксплуатироваться без каких-либо поломок. При этом его ремонт можно без затруднения выполнить самостоятельно своими руками.

Например, насос перестал качать воду, но при этом сильно гудит. Причины этой неисправности могут быть следующими:

Ослабло крепления поршня.

Эта поломка неизбежна из-за вибрации после длительной эксплуатации в течение 2-3 лет.

Устраняется путем добавления дополнительной шайбы и подтягивания на поршне крепежной гайки.

Поврежден клапан (мембрана).

В этом случае разбирается насос и производится замена клапана, который, возможно, был деформирован или прорван попавшими в насос мелкими частичками гравия. В принципе, в зависимости интенсивности его эксплуатации, замена мембраны должна производится 1 раз в течение 1-2 лет.

Чтобы износ резиновых деталей, в какой-то степени замедлить, на входное отверстие «Ручейка» следует одеть тонкую металлическую сетку.

Износ поршня.

Заметно снизился объем воды, перекачиваемой насосом, при этом его работа сопровождается повышенным шумом. В этом случае ремонт заключается в замене поврежденной детали.

Разрушение штока.

Это одна из самых сложных поломок. Может произойти под воздействием механических нагрузок. В этом случае нужно произвести полную замену поломавшейся детали, что своими руками сделать будет довольно трудно. Целесообразней будет сдать насос в специализированную мастерскую либо приобрести новое устройство.

Насос гудит и сильно греется.

В большинстве случаев, причина неисправности заключается в том, что устройство работало «на сухую» без забора воды. Конструкция насосов типа «Ручеек» предусматривает охлаждение рабочих механизмов водой, которая перекачивается ими.

Насос начал работать бесшумно.

При работе исправного насоса, от него должно исходить размеренное небольшое гудение, поэтому его отсутствие уже указывает на его неисправность.

Причиной такого поведения может быть упавшее сетевое напряжение ниже допустимого для работы предела, которое составляет 180 В. По техническим данным насоса, его производительность снижается на 50%, если электрическое напряжение в сети падает всего на 10%.

Если перепады напряжения случаются часто, следует подключить «Ручеек» к сети через стабилизатор.

А при повышенном сетевом напряжении срабатывает датчик терморегулятора, и насос отключается самостоятельно.

Как избежать поломки насоса?

Если полностью соблюдать эксплуатационные инструкции и правила, которые рекомендует производитель насосного оборудования, оно будет служить долгие годы, а его поломки будут сведены к минимуму.

Основные правила, которые рекомендует производитель оборудования такие:

Не включать насосное устройство без наличия воды или какой-либо другой жидкости.

Не пользоваться насосом при нестабильном напряжении в электрической сети.

Не пользоваться прибором если у него поврежден электрический кабель или его корпус.

Нельзя опускать, подвешивать и переносить устройство за электрический кабель.

Не пережимать выводной шланг.

Не качать грязную, с различными примесями и мусором жидкости.

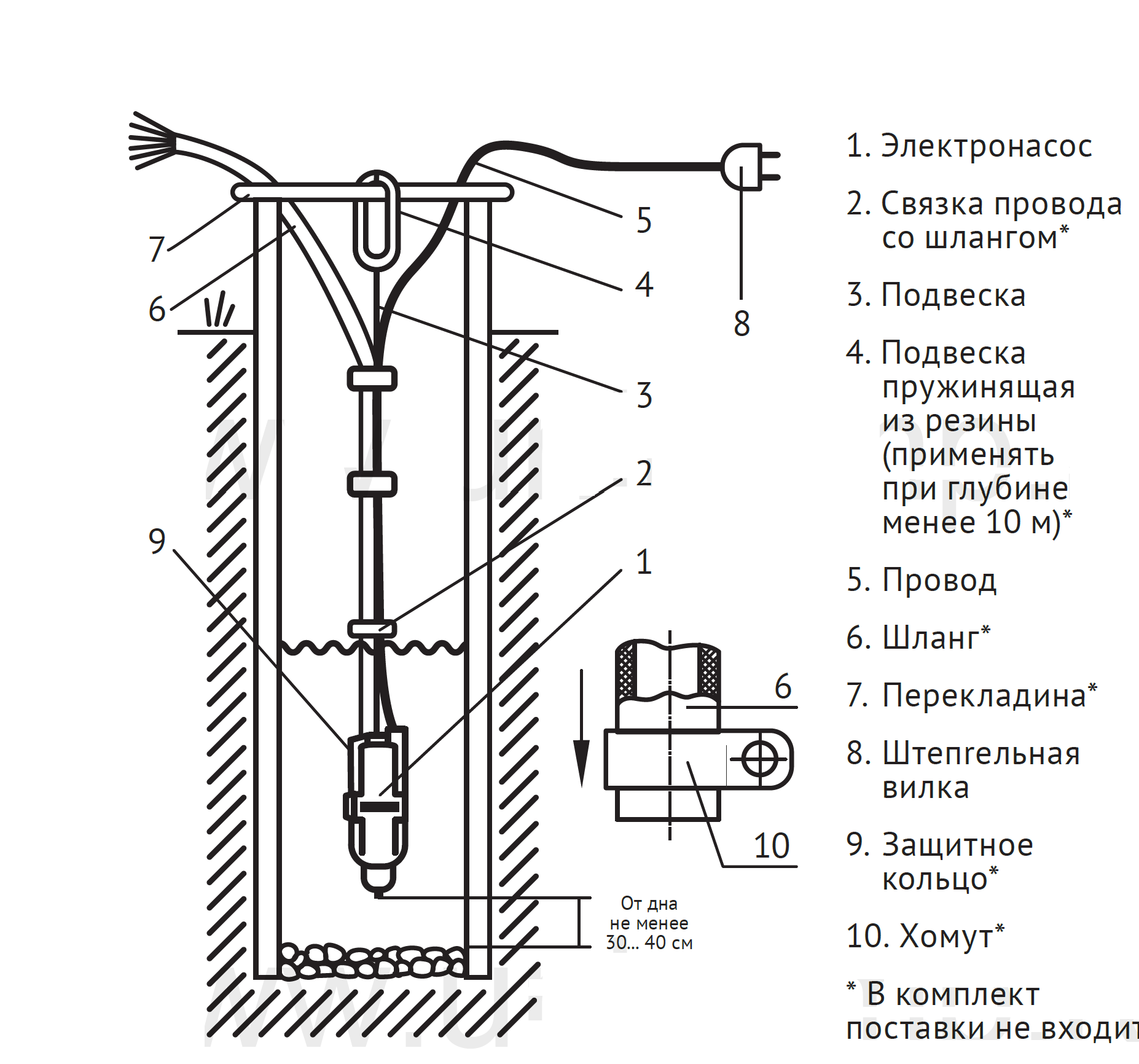

Если насос опускается в скважину, на его корпус, должно быть, надето толстое резиновое кольцо, которое предохранить удары корпуса насоса о стенки обсадной трубы.

Итог.

Модели «Ручеек» — это практичные и эффективные в работе устройства. При высоких технических показателях и низкой стоимости, эти приборы обеспечили себе лидирующую позицию среди вибрационного насосного оборудования.

Принцип работы

Чтобы понять, нужен ли вам именно вибрационный насос или может стоит поискать другие варианты, нужно иметь представление о надежности подобных агрегатов, а для этого придется разобраться в том, как он работает.

Устройство вибрационного насоса очень простое. В нем нет крыльчаток и других вращающихся элементов, которые со временем могут выйти из строя (бич насосов другого типа). Подсос воды обеспечивается поступательно-возвратными движениями диафрагмы. Как это происходит? Если объяснять простыми словами, то есть мембрана/диафрагма, с одной стороны которой находится некий вибратор (электромотор), а с другой – вода. Когда мотор начинает работать, мембрана то изгибается внутрь, то возвращается в изначальное положение создавая вибрацию. Таким образом, получается разница давлений, за счет которой перекачивается вода.

На самом деле все, конечно, не так примитивно. В тот момент, когда на обмотку катушки подается ток, образуется магнитное поле. Это поле втягивает сердечник, который связан резиновым штоком с мембраной/диафрагмой. Мембрана изгибается внутрь, а за ней, в так называемой гидравлической камере, создается разреженное давление. В этот момент вода поступает в эту камеру через клапан. Как только в гидравлической камере появляется вода, срабатывает пружина диафрагмы, которая возвращает ее в начальное положение. Так в камере создается избыточное давление, оно перекрывает клапан, через который вода поступала в камеру, поэтому ей не остается ничего другого как устремиться в ту трубу, которая ведет к потребителю.

Все эти возвратно-поступательные движения являются, по сути, вибрациями, от которых данный вид насосов и получил свое название – вибрационный.

Неоспоримым преимуществом вибрационных насосов является их неприхотливость. В них нет подшипников и вращающихся деталей, которые необходимо было бы смазывать. Также по причине отсутствия вращающихся деталей механизм меньше нагревается, а значит, износ деталей меньше. Вибрационные насосы не боятся щелочной воды, на осях не оседают минеральные соли, их можно эксплуатировать в разных температурных режимах. В общем, все говорит об их надежности и простоте. А компактность и мобильность дают дополнительный плюс.

Но, давайте призадумаемся вот над чем: вибрации, которые заставляют воду заполнять насос и подниматься по шлангу вверх, могут ведь действовать и разрушающе. Собственно, как и любые вибрации. Под их воздействием смещается то, что по идее должно быть статично. Именно поэтому необходимо понять, где можно использовать вибрационные насосы, а где нельзя.

Как можно использовать вибрационный насос:

1. Для откачки воды из затопленных помещений, подвалов, погребов.
2. Для откачки воды из строящегося колодца.
3. Для перекачки воды из бочки или другой емкости. Например, для полива огорода подогретой на солнце водой.
4. Для подачи воды из эксплуатируемого колодца.
5. Для подачи воды из открытого водного источника: озера, реки, водоема.

Вы наверняка заметили, что в этом списке нет варианта использования вибрационного насоса для скважины. Почему? – спросите Вы. Вон, у моего соседа/кума/свата/сестры стоит и нормально все. Прекрасно, давайте разбираться, почему.

Дополнительные правила, которых следует придерживаться

Часто проблемы системы могут быть связаны с трубами:

• Выбирая насос, лучше всего довериться специалистам. В результате техника прослужит значительно дольше, а вероятность появления поломок снизится.
• Если такая возможность отсутствует, то необходимо иметь в виду, что насосы немецкого производства считаются более функциональными и прочными в сравнении с итальянскими.
• В условиях глинистых почв предпочтительнее использовать пластиковые трубы, нежели металлические или из других материалов. Приобретая насос лучше не экономить, а покупать только высококачественные европейские модели.

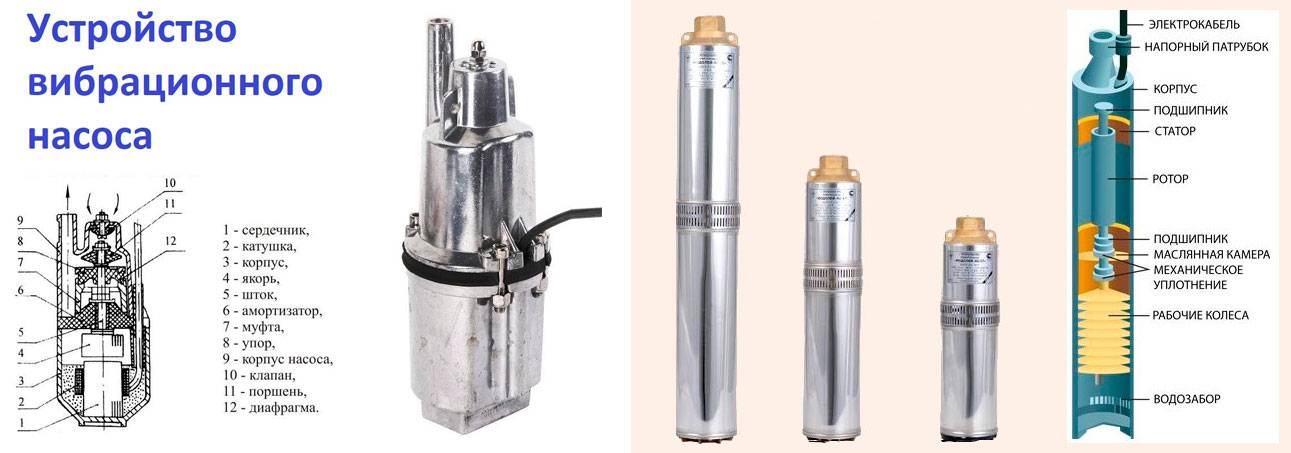

Устройство вибрационного насоса

Принцип работы у вибрационного насоса примерно такой же, как и у обычного электродвигателя. Разница заключается в том, что установленный подвижный элемент не вращается, а выполняет возвратно-поступательное движение.

К особенностям работы устройства отнесем:

1. Насос подключается к источнику электричества, после чего напряжение подается на катушку магнита, в результате чего формируется магнитное поле. Уделяется довольно много внимания прокладке кабеля – он должен быть защищен от механического и иного воздействия.
2. Магнитное поле может притягивать некоторые материалы, один из которых использовался при изготовлении якоря. Якорь присоединен к штоку, на котором крепится поршень.
3. На момент формирования магнитного поля в рабочей камере создается разряженное давление, за счет чего происходит всасывание жидкости через входной клапан.
4. На момент, когда шток находится в начальной точке камеры, магнитное поле пропадает. В конструкции есть амортизирующее устройство, по сути представленное обычной пружиной. Когда усилие, созданной магнитным полем пропадает, шток отбрасывается обратно. Амортизатор способен создать давление, которое вытолкнет набранную в рабочую камеру воду.
5. Для того чтобы на момент выталкивания воды в систему трубопровода она не пошла через входное отверстие устанавливается специальный клапан.

Рассматриваемый цикл повторяется многократно, так как для создания давления в системе нужно подать большое количество воды. Учитывая относительно небольшие размеры бытовых насосов, их производительность повышается за счет увеличения количество ходов штока до 100 раз в секунду. Именно поэтому насос называют вибрацией, так как частота движения штока с поршнем очень высока.

Основные недостатки в вибрационном насосе

Если вы рассматриваете этот тип насоса, необходимо ознакомиться с ключевыми минусами вибрационного насоса:

1. Обязательно нужно следить за состоянием насоса и контролировать уровень воды в источнике. Достаточно от 5 до 30 секунд работы оборудования без поступления жидкости, это приведет к поломке. Именно из-за перегрева такие насосы часто ломаются. Однако у производителей есть решение этой проблемы – вибрационные насосы с функцией контроля нагревания.
2. Вибрации в насосе – это разрушительный процесс. Особенно они воздействуют на крепежи, которые могут со временем раскрутиться.
3. Сами болты подвергаются также коррозии. Сам корпус преимущественно делают из прочных материалов, которые не подвергаются воздействию воды.
4. Если вы используете вибрационный насос для работы с грязной водой, износ деталей существенно увеличивается. Если вы хотите защитить насос от пагубного воздействия вкраплений, установите сетку-фильтр.
5. Вибрационные насосы мгновенно реагируют на перепады напряжения. Воспользуйтесь стабилизатором напряжения сети, который поможет вам исключить потенциальные сбои.

Ремонт и замена деталей в вибрационном насосе допускается самостоятельная без помощи специалистов. Достаточно простая конструкция изделия способствует этому.

Насосная станция

Сегодня можно часто встретить вопрос, а можно ли сделать насосную станцию из «Малыша»? В принципе, никаких проблем нет. Это все тот же погружной насос, хоть и маломощный.

Для этого придется дополнительно к насосу приобрести гидроаккумулятор и обратный клапан на подающий трубопровод. Понятно, что гидроаккумулятор должен быть снабжен реле давления. Все эти дополнительные элементы локального водопровода себя оправдают, потому что на даче появится полноценная водопроводная система, работающая с определенным давлением воды внутри трубной разводки, плюс – постоянное наличие воды за счет бака гидроаккумулятора. Такая система будет снабжать водой дачу даже в случае отключения электроэнергии. Понятно, что на определенное время в зависимости от объема накопительного резервуара.

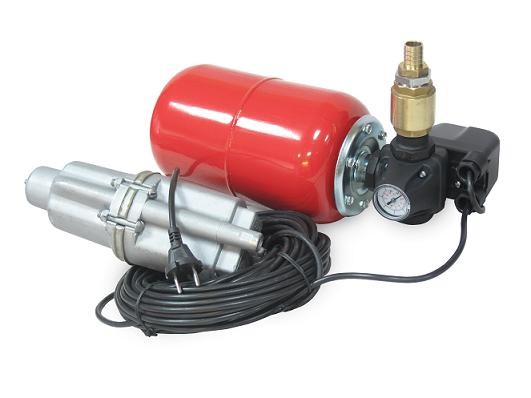

Насосная станция с Малышом

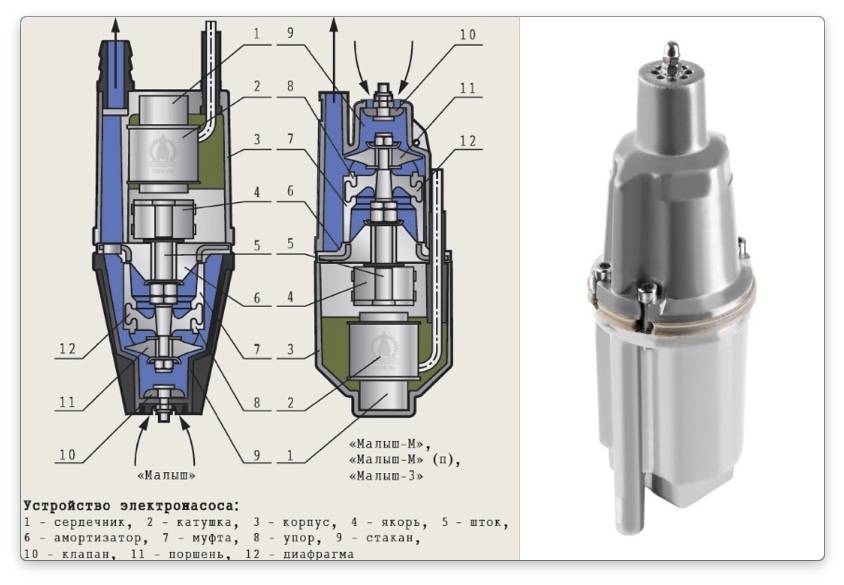

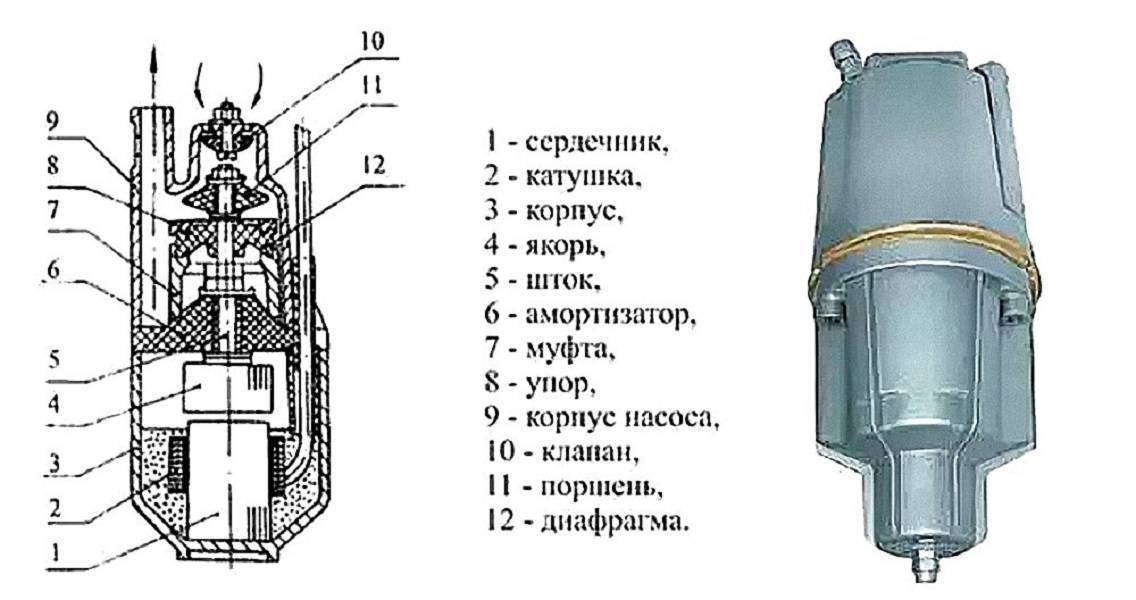

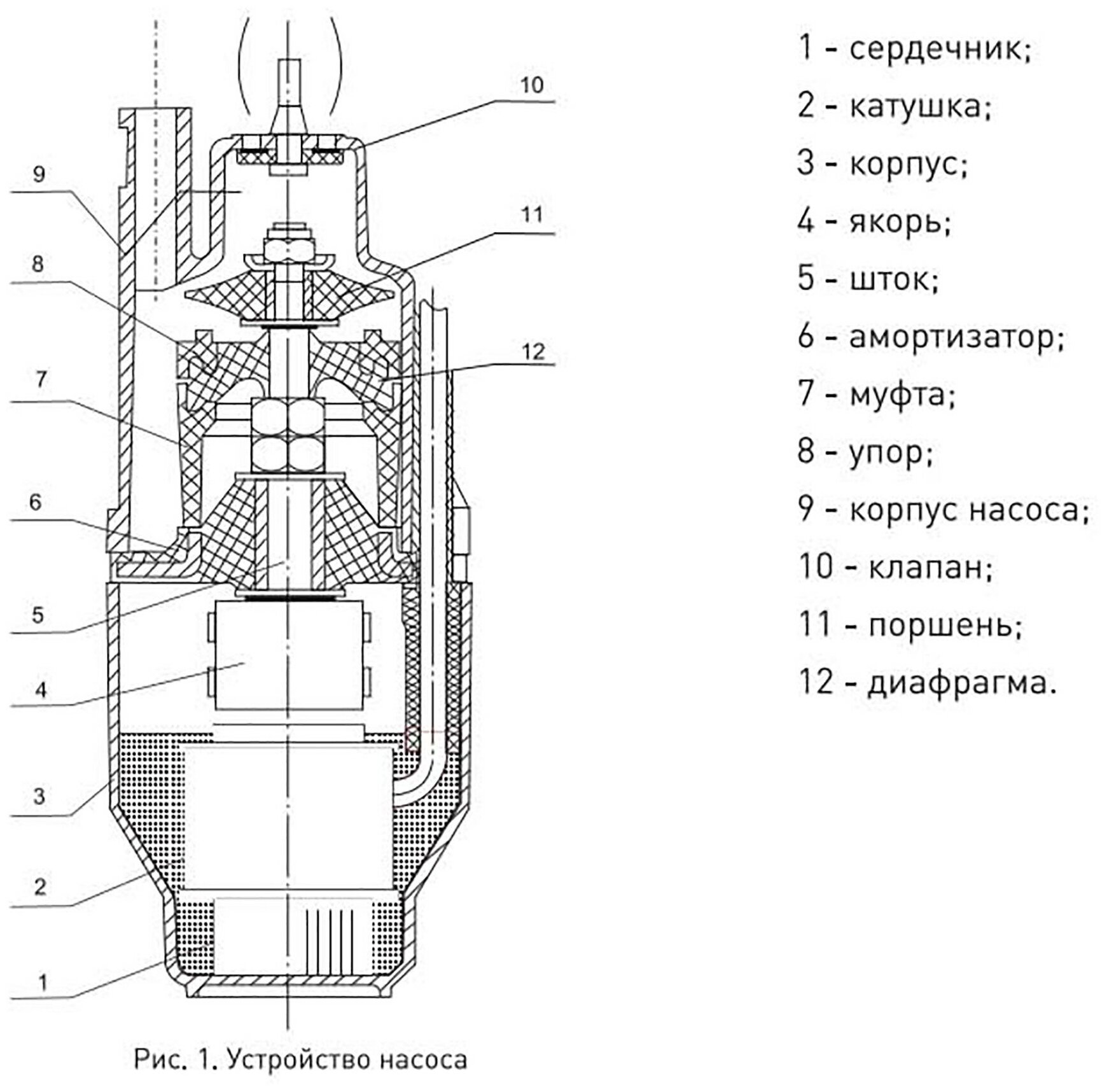

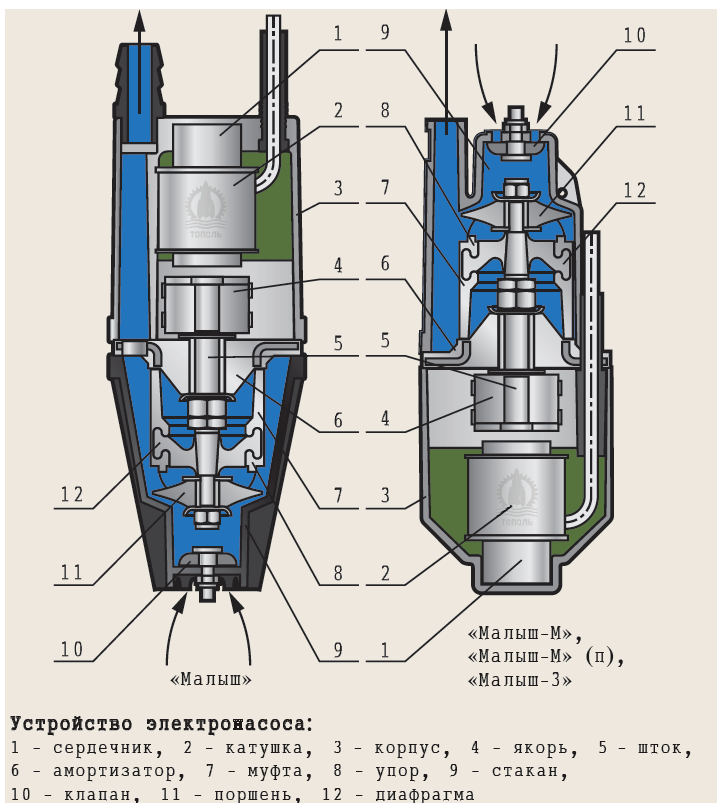

Устройство вибрационного насоса

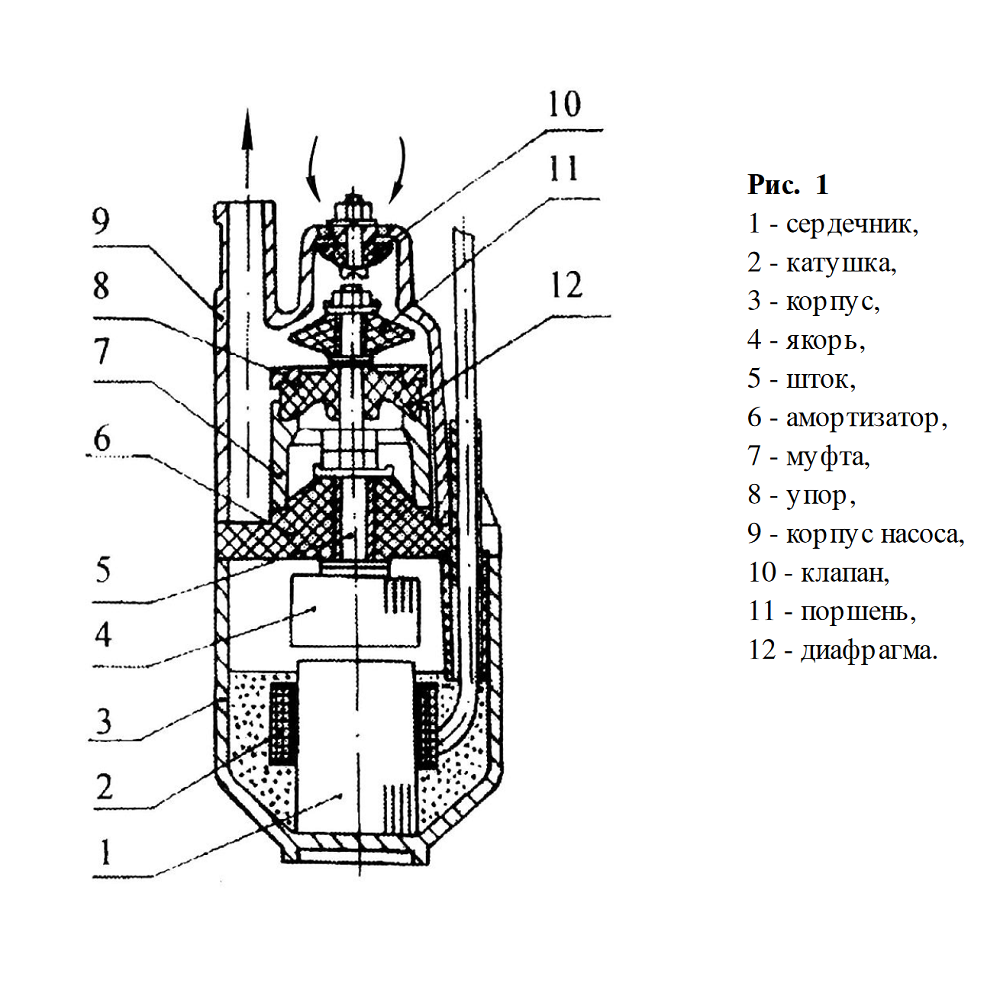

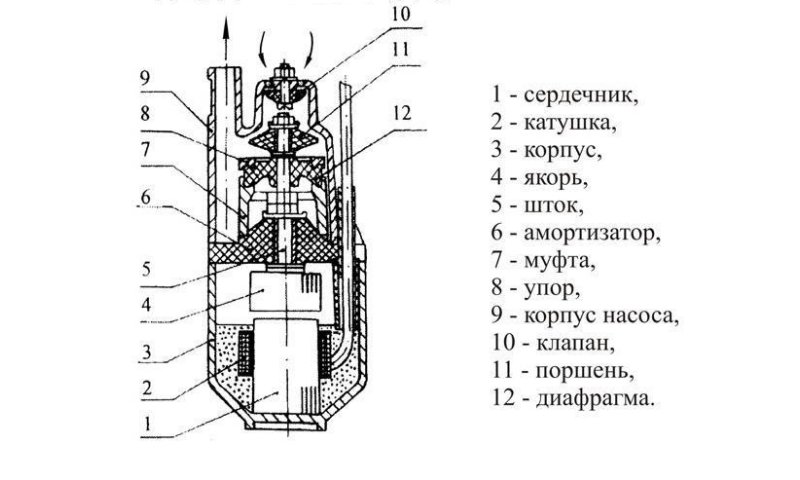

Конструкция вибронасоса состоит из таких элементов:

• Вибрационный блок;
• Амортизатор;
• Шток;
• Шайба;
• Вставка из резины;
• Резиновый поршень;
• Гайка;
• Водяной канал;
• Камера всасывания;
• Силовое устройство.

Вибрационный блок в устройстве отвечает за показатели производительности и экономичности прибора. Этот элемент состоит из якоря, вокруг которого расположен амортизатор. К якорю крепится шток, роль которого играет магнит П-образной формы. Вода из камеры нагнетания поступает в трубопровод через водяной канал.

В качестве защиты амортизатора выступает металлическое кольцо. Производительность агрегата может меняться посредством регулировки длины поршневого хода и количества шайб. Этот показатель может повышаться при увеличении длины штока. При этом поперечное сечение уменьшается.

Роль обратного клапана играет резиновая вкладка. Она препятствует вытеканию воды, попавшей в насос. В случае износа резиновых вставок напор жидкости становится меньше.

Резиновый поршень фиксируется в устройстве посредством гайки. Продолжительность его службы может меняться в зависимости от чистоты всасываемой жидкости. Если в ней много песка, то элемент приходится часто менять. Силовая часть насоса оборудуется сердечником, внутри которого находится кварцевый песок и эпоксидная смола. За всасывание воды отвечает специальная камера внутри агрегата.

Область применения

Вибрационные насосы типа Ручеек не предназначены для решения масштабных задач по водоснабжению предприятий или многоквартирных домов.

Это маломощные агрегаты для бытового использования, с помощью которых осуществляются следующие действия:

Обеспечение водой жилого дома с небольшим количеством жильцов.
Для большой семьи он вряд ли подойдет, так как не сможет одновременно обеспечивать напор сразу в нескольких водоразборных точках, например, в душевой кабине, кухонном кране и стиральной машине. Семи литров в минуту для этого недостаточно.

• Автоматизация подачи воды из малодебитного источника (см. ). Если вода в колодец или скважину прибывает очень медленно, мощный насос опустошит его довольно быстро и отключится либо просто сломается, работая вхолостую. Маломощные насосы Ручеек в такой ситуации будут работать стабильно, откачивая воду пусть медленно, но без перерывов для восстановления уровня воды и без взбаламучивания нижнего придонного слоя.
• Осушение подвалов и погребов, откачивание воды из бассейнов. Данное устройство полезно иметь всем дачникам и владельцам домов, подземные помещения которых затапливает во время весенних паводков. Для их осушения лучше всего подойдет насос вибрационный Ручеек 1М с нижним забором воды, который сможет выкачать всю воду. Конечно, на это потребуется немало времени, но все же это лучше, чем черпать и выносить воду ведрами.

• Заполнение системы отопления. Если дом уже построен, система отопления смонтирована, а воду на участок ещё не дотянули или не успели соорудить собственный источник, заполнить систему тоже можно с помощью маломощного насоса, опущенного в емкость с водой. Его соединяют шлангом со спускным краном на радиаторе, открывают его и включают агрегат в сеть. Во время закачки необходимо контролировать давление по манометру, чтобы вовремя отключить оборудование.
• . Скважины на даче, посещаемой только в теплое время года, из-за нерегулярного использования часто заиливаются. Забившийся частичками ила фильтр начинает хуже пропускать воду, её уровень падает. Решить эту проблему также поможет насос скважинный Ручеек, который нужно опустить на дно и включить. Создаваемая им вибрация будет выбивать твердые частицы из фильтра. Смешиваясь с водой и проходя через насос, они будут удаляться из источника, очищая его. А эту грязную воду можно использовать для полива огорода или наполнения накопительной емкости. Прокачку выполняют до тех пор, пока напор не станет сильнее, а вода чище.

Незаменим Ручеек и как запасной вариант. Такое оборудование можно купить «про запас», на случай выхода из строя основного.

Его цена не пробьет брешь в семейном бюджете, зато на то время, пока вы будете выбирать новый насос или ремонтировать имеющийся, дом не останется без водоснабжения. Минимальные потребности Ручеек вполне обеспечит.

Нюансы эксплуатации в скважине

Разобравшись с процессами внутри скважины, происходящими во время забора воды, станет понятно, почему эксплуатировать вибрационный агрегат опасно и какой насос следует выбрать.

Картина внутри скважины с работающим вибрационным механизмом следующая:

• Вода постепенно выкачивается, когда ее становится недостаточно, со дна поднимается песок, который попадает в насос вместе с жидкостью.
• Если на время прекратить работу вибрационного насоса, вода отстоится и песок вернется на прежнее место.
• Но проблема не исчезнет на дне скважины, в которой на конце трубы установлен сетчатый фильтр. Эта деталь предназначена для задержки мелких фракций мусора и в процессе использования там образуется некий песчаный конус. Если его не тревожить, он выполняет функцию дополнительного фильтра.
• При работе насоса вибрационного типа мелкие частицы конуса засорят сетчатый фильтр, уменьшив объем поступающей воды в скважину.

Если фракция песка меньше размера ячеек фильтра, он попадет внутрь трубы и плачевный исход неизбежен. Песок забьет или вибрационный насос, или саму трубу. Результат эксплуатации насоса вибрационного типа в скважине во многом определяет тип грунта. Мелкие частицы супеси быстро спровоцируют проблемы, каменные фракции, кварц или крупный песок не создают опасных ситуаций, скапливаясь вокруг сетчатого фильтра.

Второй опасный момент применения вибрационного насоса в скважине – ее расположение поблизости жилого строения. Под действием вибраций порода вокруг трубы может начать движение, что спровоцирует не только разрушение источника воды, но и деформацию опорной конструкции дома.

Совет! Принести пользу насос вибрационного типа может при первоначальной разработке скважины. Его работа способствует движению пород, в результате чего поток поступающей в скважину воды увеличивается. Но доверить процесс лучше квалифицированному специалисту.

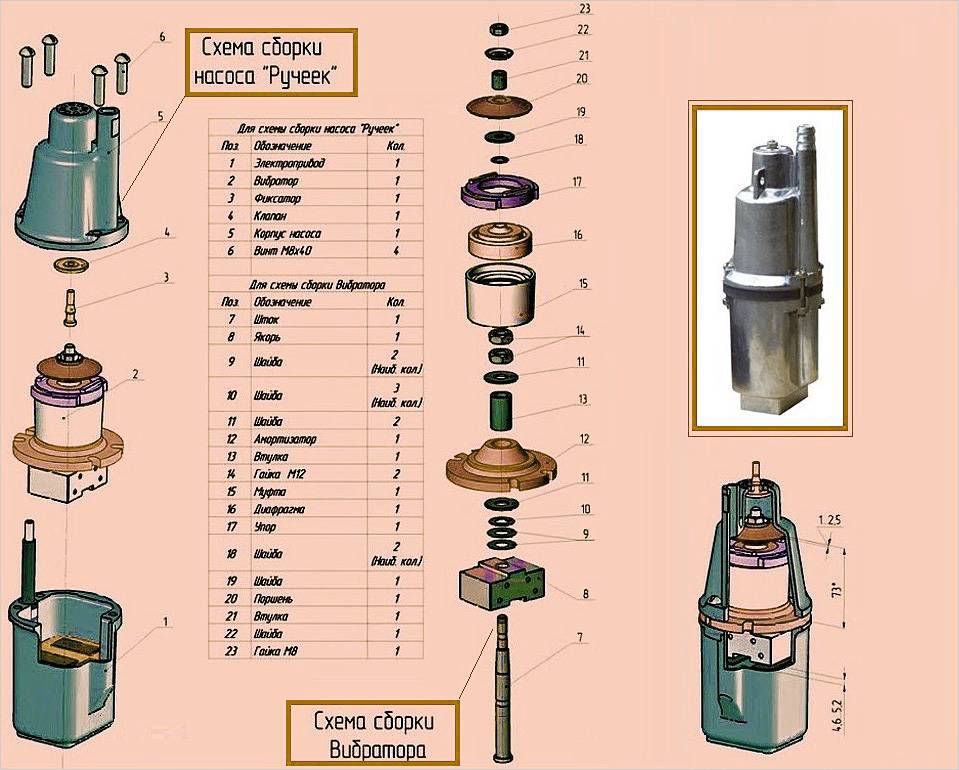

Конструктивные особенности погружных насосов

Насосы вибрационного типа имеют простую, понятную для среднестатистического пользователя конструкцию. Для длительной эксплуатации данного устройства не требуется проведения технического обслуживания.

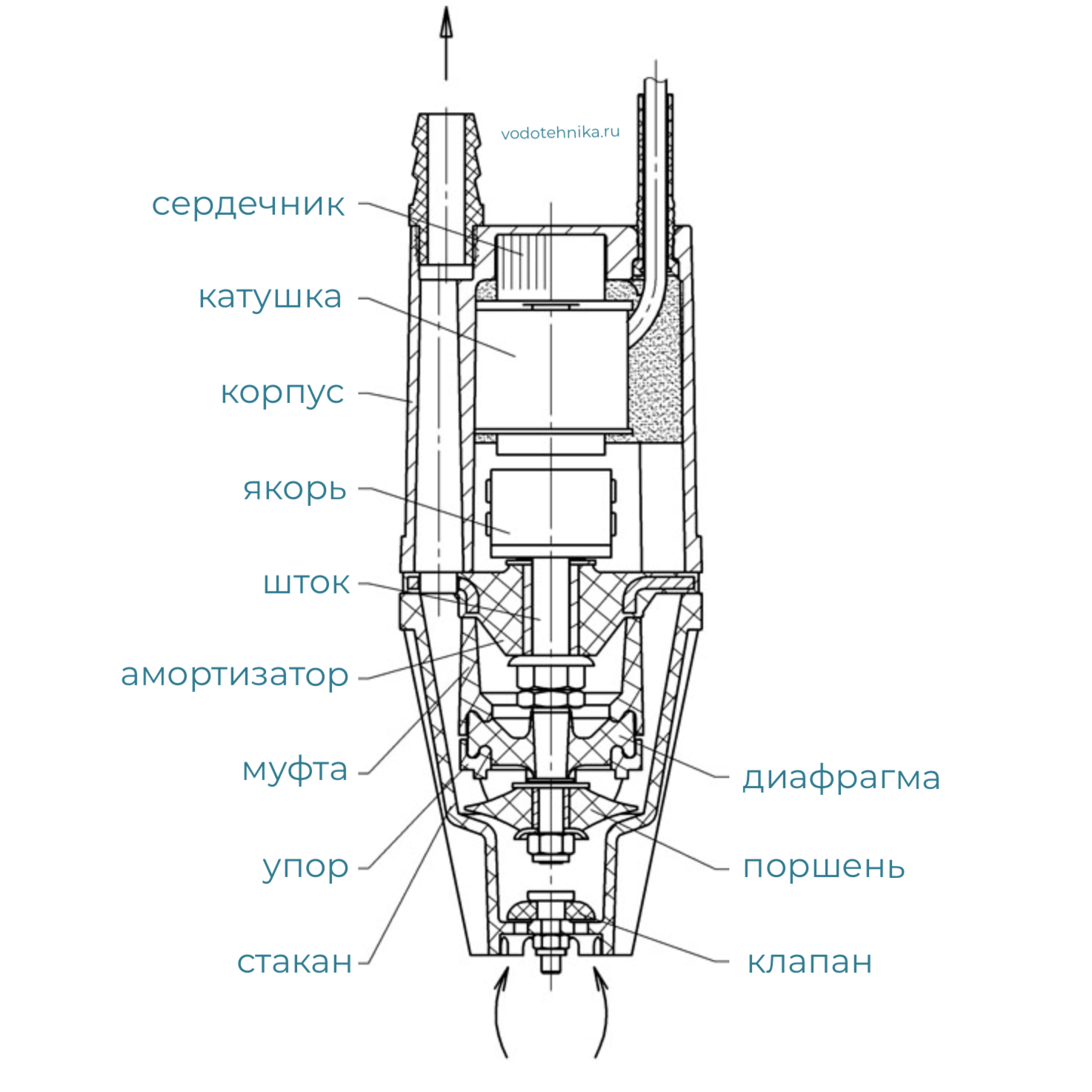

Основные элементы вибрационного насоса и их описание:

• Корпус устройства. Основной особенностью данного элемента является материал, из которого он изготавливается. Наиболее популярен алюминий, так как этот метал не подвержен коррозии, обладает небольшим весом. При создании сплава алюминия с другими металлами прочный материал, который хорошо переносит небольшое механическое воздействие.
• Электромагнит. Имеет самую простую конструкцию: сердечник из стали (иногда используется большое количество стальных пластин, соединённое клейким материалом), две катушки индуктивности, которые находятся на одинаковом расстоянии от сердечника. В качестве дополнительного диэлектрика, а также теплоотводящего материала, сердечник и катушки заливают компаундом.
• Вибратор. Основной рабочий элемент насоса, представляет собой якорь, в котором посредством опрессовки крепится шток из металла или стали. Сверху металлического штока устанавливается амортизатор с закреплённой внутри резиновой втулкой. В качестве направляющего элемента выступает резиновая диафрагма, закреплённая на небольшом расстоянии от амортизатора. Диафрагма – это очень важный элемент, она также соединяет электропривод устройства и его корпус.

Модификации и аналогичные модели

На рынке можно встретить три модели такого насоса: “Ручеек” (производство ОАО “Ливгидромаш”, Россия), “Ручеек-1” и “Ручеек-1М” (производство ОАО “Техноприбор”, Беларусь).

По конструкции они очень похожи, но есть некоторые различия. Так, модель “Ручеек-1” снабжена системой верхнего забора воды, что позволяет получать максимально чистую питьевую воду.

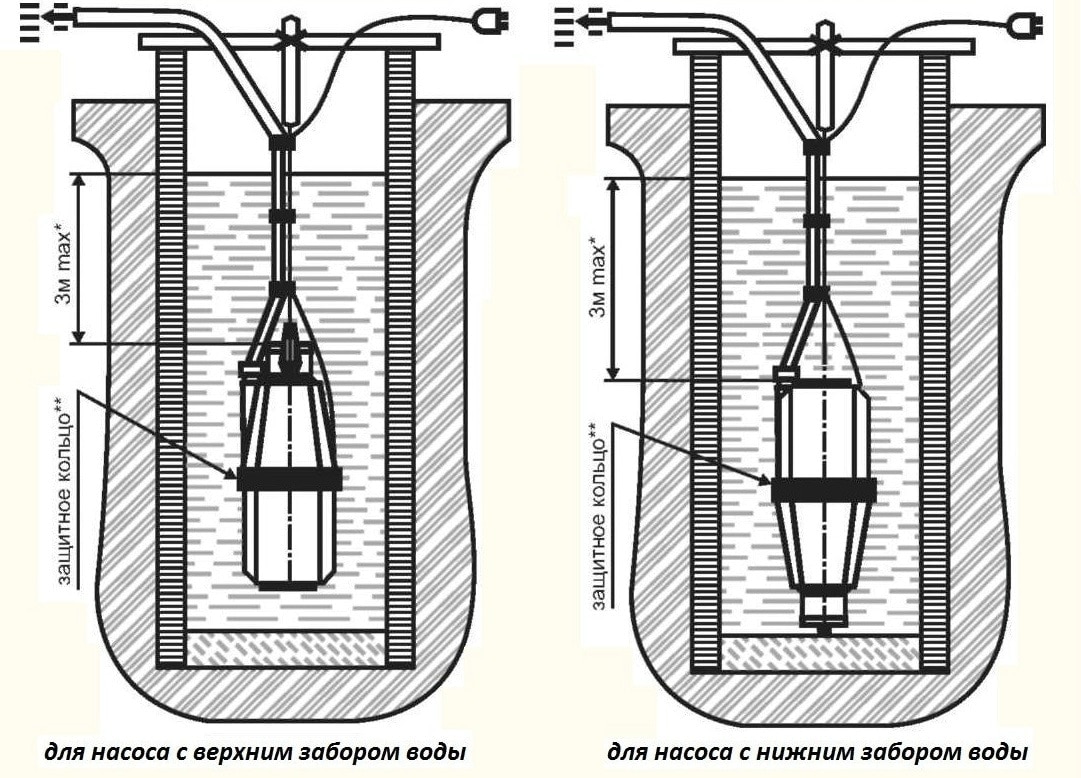

А вот у “Ручейка-1М” отверстие для забора воды расположено снизу. С помощью этой модели удобнее выполнять откачку воды из резервуаров, которые нужно опустошить полностью. Поскольку в моделях “Ручеек” и “Ручеек-1” забор воды производится сверху, сама конструкция служит надежной защитой от перегрева.

Вода, поступающая в корпус насоса, одновременно охлаждает двигатель. Во время тестирования было подтверждено, что устройства этого типа могут выдерживать режим “сухого хода” в течение семи часов. При этом обмотки электродвигателя не сгорают.

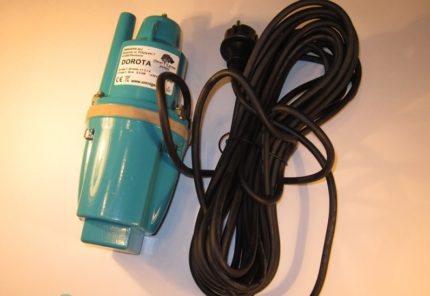

Насос “Omnigena-Dorota” – достойный аналог “Ручейка”, разработанный и произведенный в Польше. Отличается высоким качеством и хорошей производительностью

Среди аналогичной “Ручейку” насосной техники нельзя не вспомнить насос “Малыш”. Он очень близок к “Ручейку” и по техническим характеристикам, и по качеству исполнения, и по ремонтопригодности.

Производит эту технику Бавленский завод “Электродвигатель”, а также АЭК “Динамо” (Москва). Некоторые показатели у “Малыша” немного лучше, но и цена несколько выше, чем у “Ручейка”

Среди менее известных аналогов стоит упомянуть UNIPUMP БАВЛЕНЕЦ – российский бренд, который производится в Китае. Изучение технических характеристик агрегата показывает, что он мало чем отличается от более известного “Ручейка”.

Ценовые характеристики этих насосов тоже практически совпадают. Стоимость на один и тот же насос может варьироваться в зависимости от длины кабеля.

Мощность модели составляет 300 Вт, а погружать его можно на 50 м. Отзывы о качестве польского насоса вполне удовлетворительные.

На что способен прибор? Подходит ли он для дома?

Вибрационный насос не способен решать глобальные задачи, связанные с регулярным потреблением воды, но минимальные проблемы устранить сможет. Стоит отметить, что для большого дома и требуемого количества для него воды, подобная установка не справится, так как их традиционная мощность в среднем достигает 220 ватт для дешевых вариантов и 300 ват для более дорогих.

Для дачных условий глубинный насос вполне подходит, ведь имеются соответствующие технические характеристики. Только при условии, если одновременно не пользоваться ванной, стиральной машинкой или раковиной. В таких случаях можно включать лишь один источник водозабора.

Вывод

Погружные насосы вибрационного типа являются востребованными и простыми изделиями, не требующими частого проведения технического обслуживания. Основной поломкой устройства, исключающей дальнейший ремонт, служит деформация металлического штока, который соединён с якорем.

Вибрационные не потребляют большое количество электроэнергии, обеспечивают достаточные объёмы воды, имеют длительный срок эксплуатации. Отсутствие сложных силовых узлов и подвижных деталей обеспечивает быстрый ремонт с минимальными денежными затратами. Согласно большому количеству положительных отзывов, вибрационные насосы пользуются спросом и популярностью.
