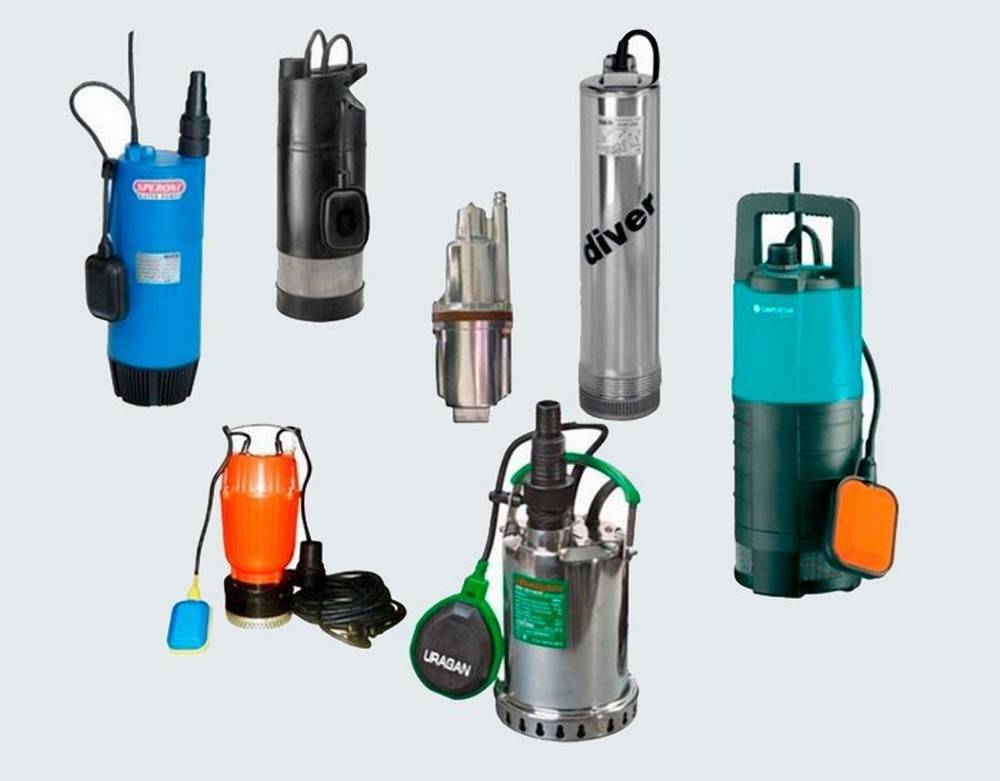

Тип исполнения и конструкция
Существует несколько типов насосов:
- колодезный (водяной);
- дренажный;
- скважинный;
- фекальный.
Колодезные насосы используются для подачи чистой воды. Во избежание осадков и водорослей следует устанавливать их на расстоянии не меньше, чем 1 м. от поверхности водоема.
Колодезные устройства устанавливаются в широкие колодцы, устройства используются для полива и водоснабжения дома.
Дренажный тип погружных насосов используется для прокачки грязной жидкости. Оборудованию не страшен мусор, водоросли и так далее. С помощью таких устройств проводится поливка приусадебного участка. Они используются для прокачки воды, в которой содержатся водоросли и немного мусора. Дренажное оборудования используются при весеннем подъеме воды, такой агрегат не только откачивает воду, но прекрасно подходит для гигиенической чистки водоемов.
Скважинные устройства применяют на глубине, с помощью такой системы легко откачиваются разные примеси. Устройства отличаются высокой производительностью. Скважинные агрегаты работают на глубине в 300 метров. Они могут использоваться для транспортировки воды, в которой есть механические примеси, они используются также при известковых и песчаных включениях в воде. Погружному скважинному оборудованию необходим высокий напор и высокая производительность.
Фекальные аппараты используются для прокачки канализации, а также для перегонки крупных частиц. Специальные режущие насадки используются при проточной канализации. Проход загрязнений осуществляется через специальные режущие кромки, которые измельчают крупные частички. Фекальные модели качественно работают на протяжении длительного времени, их производительность не падает даже без произведения очистки.
Основные технические характеристики насосов
Производительность – определяет, какой объем жидкости насос способен перекачать за единицу времени. Измеряется в кубометрах/литрах в секунду/час.
Напор – величина, характеризующая способность насоса подать воду к точке водоразбора, т.е. туда, где ею будут пользоваться. Измеряется в метрах.
Мощность. Существует в двух ипостасях: потребляемая или мощность двигателя насоса и полезная мощность. Потребляемая мощность мало заботит потребителя. Гораздо важнее для него полезная мощность насоса, которая характеризует его способность по перекачке определенного количества жидкости. Измеряется в ваттах или киловаттах.
КПД показывает, как связаны между собой потребляемая и полезная мощности и таким образом, характеризует эффективность работы насоса. Чем совершеннее конструкция насоса, тем меньше потери мощности и, соответственно, тем выше КПД.
Игорь Аксенов, руководитель отдела закупок NeoClima
«Поплавковый выключатель дренажных насосов выполнен так, чтобы не цепляться за окружающую среду, поэтому эти насосы могут успешно и надежно работать даже на болотах».
Существует еще и ряд потребительских качеств, которые имеют второстепенное значение, но важны с точки зрения удобства пользования и комфорта окружающих. А также тех, которые присущи лишь некоторым типам оборудования. К их числу относятся:
- уровень шума работающего насоса,
- коррозионная стойкость частей, соприкасающихся с водой,
- герметичность насоса,
- диаметр устройства,
- материал, из которого изготовлен корпус,
- является или нет насос самовсасывающим.
Чтобы оценить требуемую производительность насоса, можно грубо прикинуть водоразбор в доме. Скажем, чтобы принять ванну нужна производительность на уровне 300 л/ч; для умывальника достаточно 60 л/ч; для кухни потребуется порядка 500 л/ч; для туалета, в среднем, около 80 л/ч. А для бани нужно уже примерно 1000 л/ч влаги.
Чтобы оценить требуемый напор, нужно определить, на какое расстояние насос должен доставить воду от точки водозабора до дома. К полученной цифре стоит добавить 20%, которые нужны, чтобы учесть трение жидкости, проходящей по шлангу или трубопроводу.
Расчет мощности насоса лучше оставить специалистам. А с КПД все понятно – чем больше, тем лучше.
Схема подключения
Перед описанием схем подключения напомним о таких важных характеристиках насоса, как мощность; диаметр; возможность плавного пуска или возможность электронного управления частотой вращения вала; устойчивость к перепадам напряжения; минимальная и максимальная глубина погружения; диаметр насоса. Так, диаметр насоса прямо связан с ценой скважины: чем меньше диаметр насоса, тем меньше диаметр трубы, а значит, её бурение будет дешевле.
Насос подключается через реле давления либо через автоматику реле протока. Зная характеристики системы и насоса, т.е. давление и мощность, которую придется размыкать вашему реле, можно оптимально подобрать нужное реле для насоса.
В некоторых моделях насосов предусмотрена защита от перегрева и защита от сухого хода, однако она носит исключительно аварийный характер. При монтаже системы стоит предусмотреть собственную систему защиты от сухого хода.
Недостаток систем, работающих с реле давления: между запусками и остановками насоса всегда будет изменяться давления, что вызовет дискомфорт в использовании воды в душе. Во избежание такого неудобства можно приобрести насос с частотным преобразователем.
Обратите внимание на максимальную глубину погружения насоса: чрезмерное заглубление приведёт к выходу насоса из строя
Нужный диаметр

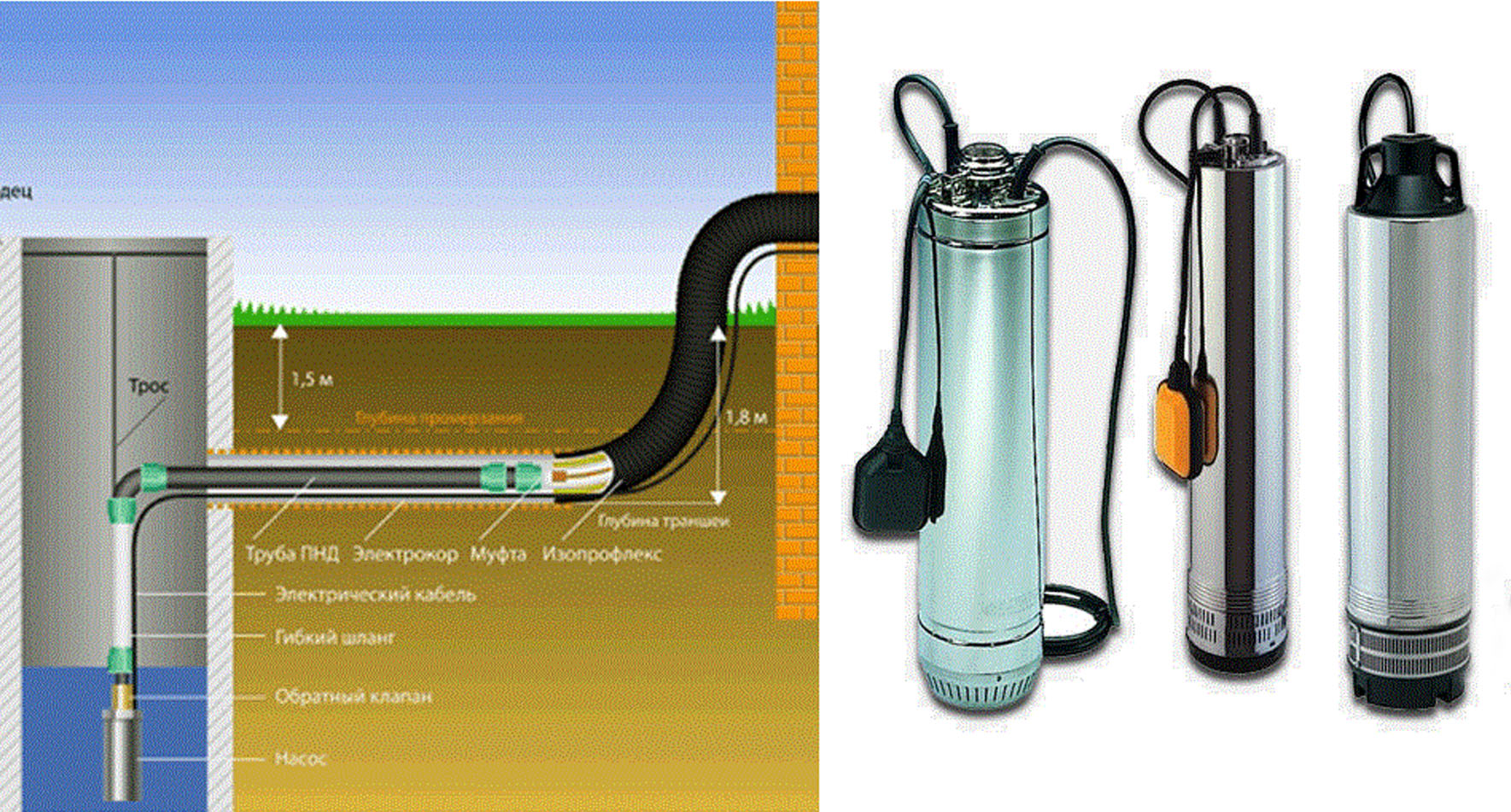

Типовая схема обустройства скважины.
Диаметр обсадных труб напрямую зависит от того, какой в дальнейшем будет использоваться погружной насос. Если скважина делается на дачном участке, достаточно использовать погружной насос диаметром 75 мм. Этого вполне достаточно для того, чтобы получать объем воды 3 кубических метра в час. Если скважина делается на участке загородного дома или коттеджа, в котором семья проживает постоянно и расходуется до 8 кубических метра, стоит выбрать насос диаметром не менее 102 мм.
Стоит уделить особое внимание местности, а именно динамическому и статическому уровню воды. Если данный уровень повышенный, то погружной насос в обсадной трубе должен висеть. Для того чтобы правильно рассчитать диаметр трубы, стоит точно знать диаметр насоса
Для того чтобы правильно рассчитать диаметр трубы, стоит точно знать диаметр насоса.
Конструкция обсадной трубы.
К примеру, если он составляет 75 мм, то обсадная труба должна быть не менее 87 мм. Этот показатель складывается из: 75 мм (диаметр насоса) + 4 мм (расстояние между самим насосом и трубой) – толщина самой трубы 8 мм. Сегодня трубы обсадные изготавливаются стандартных размеров. Для показателя 87 мм идеальным вариантом могут стать такие варианты:
Зная такие показатели, можно приступать к бурению скважины, которая будет соответствовать диаметру трубы. Если используется насос диаметром 102 мм (все расчеты проводятся аналогичным способом), следует выбрать трубу диаметром 114 мм. Специалисты рекомендуют использовать больший диаметр, к примеру – от 127 до 133 мм.

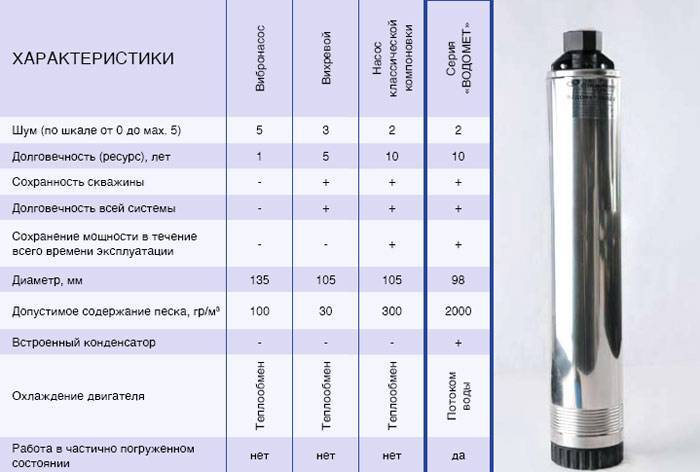

Ключевые параметры выбора погружных насосов
Намного проще определиться с производителем, чем выбрать водяной насос по ряду критериев. Основными характеристиками, которые обязательно учитывают в отборе погружных насосов, считают:
- напряжение. Установите, как работает насос. Подходит ли эта система вашим сетевым возможностям;
- условия эксплуатации. Определите, сможете ли вы использовать погружной насос для перекачивания воды определенной температуры;
- производительность. Рассчитайте, с какими объемами жидкости будет работать погружной насос. Достаточно ли будет производительности конкретной модели для выполнения поставленной задачи;
- допустимая загрязненность. Если вы намерены работать с загрязненными источниками или есть потенциальные риски попадания сторонних частиц, выберете подходящие для поставленных задач модели. Условно их можно разделить на те, которые используют только в чистой воде, и с допустимыми примесями. В описании насосного оборудования производитель указывает и диаметр фракции, допустимую консистенцию жидкости.
Определение переменных
На производительность центробежного насоса влияют следующие составляющие:
- напор воды;
- необходимая потребляемая мощность;
- размер рабочего колеса;
- максимальная высота всасывания жидкости.
Итак, рассмотрим более детально каждый из показателей, а также приведем формулы расчета для каждого из них.
Расчет производительности центробежного насосного агрегата проводится согласно следующей формуле:
Создаваемый центробежным насосом напор воды рассчитывается по формуле:
Расчет необходимой потребляемой мощности производится по следующей формуле:
Максимальная высота всасывания жидкости рассчитывается по формуле:
Сопротивление
Помимо необходимости в выталкивании воды на определенную высоту, насос должен быть способен преодолеть сопротивление, создающееся в трубопроводе. Слишком узкая труба усилит сопротивление и производительность системы будет падать, а слишком широкая потребует излишних затрат. Следует оптимально подобрать диаметр водовода для отсутствия лишнего сопротивления.
Для расчета сопротивления ознакомьтесь с графиком потери напора для трубы конкретного вида и диаметра: так вы сможете высчитать потери при определенном объеме воды. Если график отсутствует или не хочется считать, воспользуйтесь простой рекомендацией, приведенной ниже:
Рекомендованный диаметр трубы ПНД:
- подача до 1,5 м3/час – 25 мм
- подача до 3 м3/час – 32 мм
На что обращать внимание при выборе?
Погружной насос для колодца – это важная составляющая вашей автономной водопроводной системы, поэтому его выбор необходимо делать обдуманно
А на что стоит обращать внимание в первую очередь? Вот некоторые советы от специалистов:
- В первую очередь стоит заранее определиться с необходимой мощностью. Делается это опытным путем. Берутся все точки водозабора расположенные в доме и на приусадебном участке. Далее анализируется, сколько воды одновременно они потребляют. Как правило, для небольшого дома оборудованного всеми современным водопотребляемыми устройствами, вполне хватает погружного насоса для колодцев мощностью в 3-4 кубометра в час. Не стоит экономить на мощности. Выбирая насос с меньшей производительностью, вы получите меньший напор в самый пиковый момент. А нехватка воды, например, для стиральной машины может послужить причиной ее поломки;
- Еще один важный параметр, который влияет на выбор, является выдаваемый глубинным насосом для колодца напор. Эту характеристику можно узнать из паспорта изделия. Та же самая стиральная машина может просто не работать, если напор воды в водопроводной системе будет слишком мал. Не стоит забывать, что выдаваемый устройством напор и напор в кране (или другом устройстве) могут сильно отличаться. Каждый изгиб водопроводной трубы уменьшает скорость. А чем меньше скорость, тем меньше напор.
- Наличие системы автоматического выключения при падении уровня воды в колодце. Как правило, погружные насосы оснащены поплавковой системой. Она срабатывает в случае снижения уровня воды ниже критического.
Также стоит отметить, что лучше приобретать устройства от проверенных производителей. Так вы снизите риск нарваться на бракованный насос.
Но кроме самого погружного насоса, стоит позаботиться о покупке и некоторого дополнительного оборудования. Во-первых, желательно установить в доме гидроаккумулятор. Такое устройство сможет собирать воду, в результате ваш насос будет включаться реже. Гидроаккумулятор необходимо оснастить специальным реле, которое и будет управлять включением насоса. Во-вторых, обязательно установите в выносящем шланге обратный клапан. Такое устройство убережет вас от гидравлических ударов.
Конечно, каждый агрегат для колодцев должен оснащаться фильтром. Такие устройства предназначены для перекачки чистой воды. Поэтому и сам агрегат, и фильтр необходимо периодически очищать от отложений.
Обратите внимание на питающий кабель. Он должен быть достаточной длины. Не желательно проводить соединение нескольких кабелей
В колодце всегда сыро, а сделать достаточно надежную изоляцию места соединения довольно трудно. В результате возникает большой риск короткого замыкания, которое может легко вывести погружное устройство из строя
Не желательно проводить соединение нескольких кабелей. В колодце всегда сыро, а сделать достаточно надежную изоляцию места соединения довольно трудно. В результате возникает большой риск короткого замыкания, которое может легко вывести погружное устройство из строя.
Различия поверхностных и погружных агрегатов
Выбирая насос, в первую очередь необходимо четко представлять себе особенности его конструкции и рабочие качества. Это позволит получить нужную модель и освободить себя от лишних проблем.

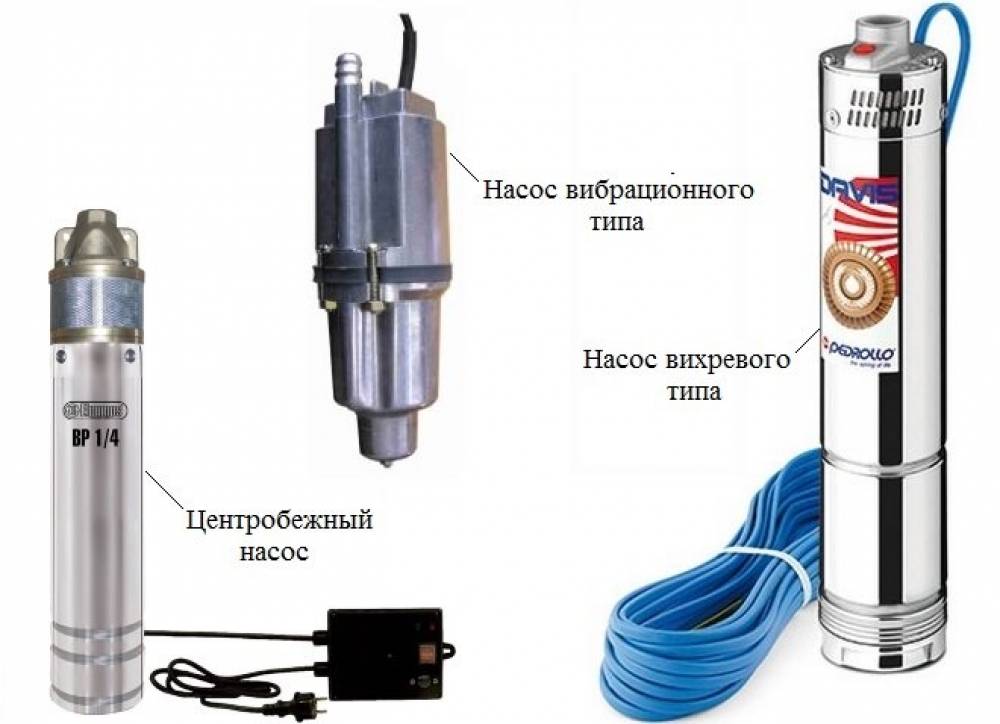

Распространены две конструкции скважинных насосов:
- погружные
- поверхностные
Рассмотрим их особенности внимательнее.
Виды поверхностных насосов
Основной особенностью поверхностных насосов является способ размещения — они находятся вне скважины (на поверхности), не погружаются в воду. Это значительно упрощает ремонт или обслуживание, а также значительно упрощает установку насоса — требуется лишь разместить его на ровной площадке, подать напряжение питания (220 или 380 В), и опустить всасывающий патрубок в скважину на всю ее глубину.
Эта особенность заметно ограничивает применение таких конструкций на практике, хотя при равных условиях пользователи всегда выбирают именно поверхностные модели. Многие пользователи недовольны высоким уровнем шума во время его работы, но этот недостаток легко устраняется с помощью установки защитного короба.
Основные разновидности поверхностных насосов:
- центробежный
- вихревой
- с внешним эжектором (жидкостно-кольцевые)
Центробежный
Первый вариант конструкции встречается чаще всего. Основным его элементом является крыльчатка, а всасывание воды производится через патрубок, расположенный по оси вращения. Жидкость поступает по трубопроводу и с усилием выталкивается лопастями рабочего колеса в напорный патрубок, установленный в радиальном направлении.
Вихревой
Вихревые насосы работают на схожем принципе, только всасывающий патрубок у них смещен относительно оси вращения и находится рядом с подающей трубой. Лопасти имеют специальную форму, образующую вихри. Кроме того, их количество намного превышает число лопаток центробежных насосов. Благодаря им жидкость выталкивается из крыльчатки с гораздо большим усилием. Вихревые конструкции предназначены только для работы с чистой водой, без примесей песка или иных частиц.
Жидкостно-кольцевой
Третий тип конструкции основан на подаче жидкости с помощью лопастей, установленных на роторе, погруженном в воду. При вращении возникает центробежная сила, выталкивающая воду в выходной патрубок. Из-за этого возникает разрежение, благодаря которому вода всасывается в рабочую камеру.

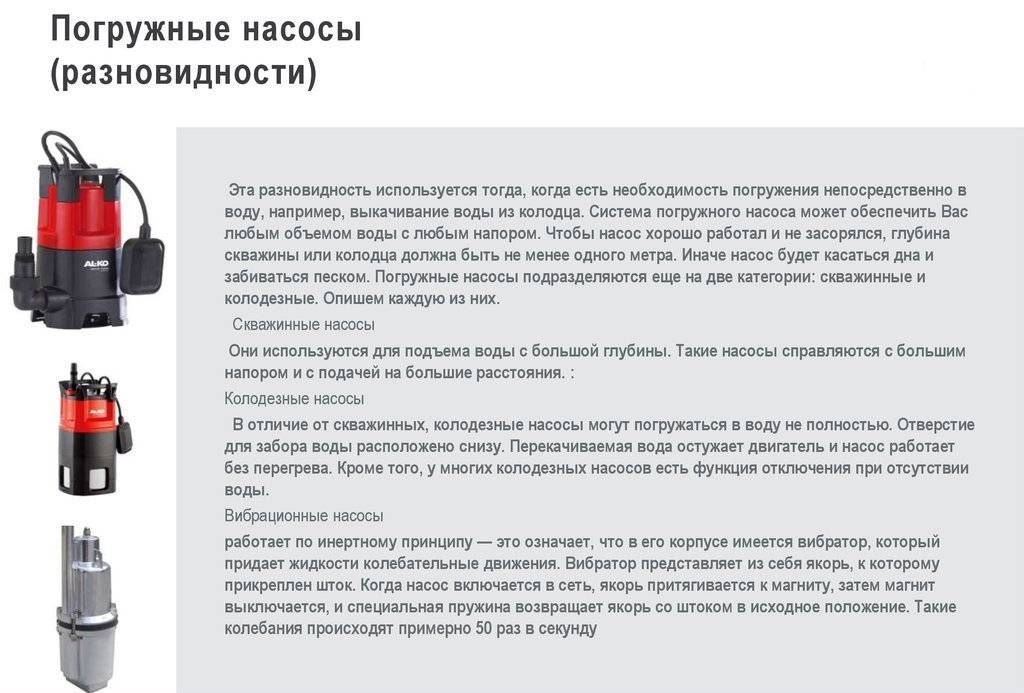

Виды погружных насосов
Высота, на которую погружной насос способен поднять воду, значительно превышает показатели поверхностных конструкций — до 100 м и более. При этом, для правильной установки насоса надо точно знать динамический уровень воды в скважине и опускать насос на глубину, несколько превышающую это значение.
Существует две разновидности погружных насосов:
- вибрационные
- центробежные
Вибрационные
В основе работы таких устройств лежит принцип воздействия магнитного поля на сердечник, соединенный с мембраной. Она изгибается, закачивая воду в рабочую камеру, откуда она выводится при обратном ходе мембраны. Однако, специалисты не рекомендуют использовать вибрационные насосы в скважинах, так как они разбивают ее донную часть и выводят ее из строя.
Центробежные
Ее лопатки производят одновременное всасывание потока воды с помощью центрального патрубка, и выброс потока в радиальном направлении и с многократно увеличенной энергией. Возможности таких насосов намного выше, чем у вибрационных моделей, но износ рабочей части наступает гораздо раньше.
Для колодцев
Кроме этого, различают погружные насосы для колодцев и для скважин. Первые предназначены для работы в условиях большого рабочего пространства, поэтому диаметр их корпуса может быть достаточно велик.
Для скважин
Скважинные модели рассчитаны на погружение в обсадную трубу ограниченного размера. Если выбрать насос, слишком плотно входящий в гильзу, при температурном уменьшении диаметра обсадной трубы корпус может застрять и не выйти наружу для проведения ремонта или обслуживания.
Важные расчёты
Для того чтобы сделать правильный подбор насосного агрегата для системы частного водоснабжения, необходимо провести верные расчёты производительной мощности и напора агрегата.
Производительная мощность (производительность) позволяет насосу качать воду с требуемым для расхода в доме объемом. Стоит знать, что согласно СНИП, средний расход воды в сутки на одного проживающего в доме составляет 200 литров. При этом всегда нужно этот показатель умножать на количество человек,
Но необходимо принять во внимание при расчетах производительной мощности помпы и момент, при котором все водозаборные точки будут включены одновременно. К полученным данным стоит прибавлять и возможное потребление воды для полива огорода
Согласно СНИП этот показатель равен 3-6 литров на 1м3 участка.

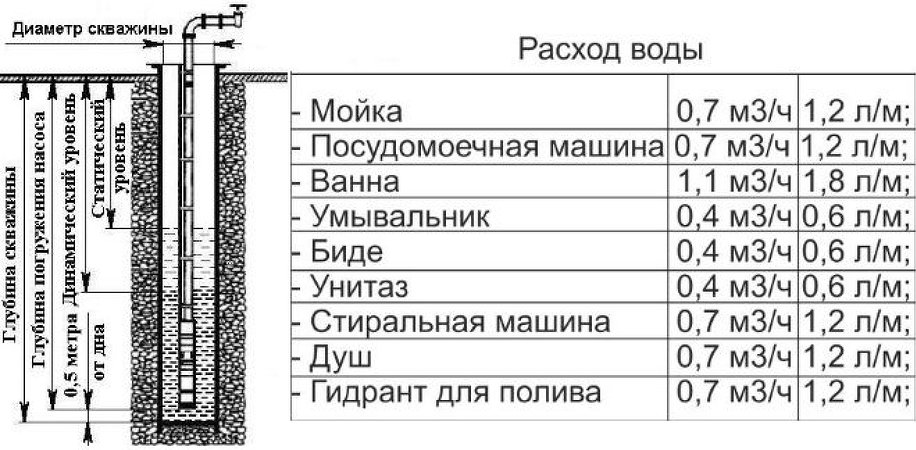

Для справки: средний объем расхода воды на каждую водозаборную точку выглядит так:
- Душ или ванна — около 10 л/мин;
- Туалет — 5-6 л/мин;
- Кран в кухонной мойке — 6 л/мин.
При условии одновременного использования всех перечисленных сантехнических точек потребление воды составит в среднем 20-22 л/мин.
Виды насосов и принцип их действия
Погружные насосы
Назначением погружного насосного оборудования является организация подъема воды из различных резервуаров. Для него характерно то, что в рабочем состоянии он находится непосредственно в воде. Постоянное воздействие влаги обуславливает необходимость применения для его изготовления материалы, не склонные к коррозии. В зависимости от принципа действия погружные насосы могут быть вибрационными и центробежными
Вибрационные насосы
Подобное исполнение является наиболее экономичным. Простота конструкции и легкость в обслуживании насосов вибрационного типа, а также их доступная стоимость делают подобное оборудование привлекательным для потребителя.
Надежность механизма оборудования этого класса обеспечивается исключением использования вращающихся деталей и подшипников, каждая из которых требует определенного технического обслуживания и контроля работоспособности. Кроме того, снижается степень износа и нагрев оборудования за счет отсутствия вращающихся узлов.
Установка
В основу работы этих насосов положены принципы электромагнитного поля. При прохождении тока возникает магнитное поле, имеющее переменный характер. Вследствие этого происходит втягивание сердечника, который имеет механическую связь со штоком. Последний соединяется с резиновой диафрагмой.
В результате этих процессов происходит изгибание диафрагмы, что приводит к возникновению в камере пониженного давления. За счет этого вода наполняет этот резервуар. Так как магнитное поле в этом случае переменно, то при изменении полярности происходит выталкивание сердечника в противоположную сторону, и вода поступает в трубу, одновременно перекрывая отверстие входного клапана.
Центробежные насосы
Оборудование этого класса характеризуется универсальностью, так как его используют для перекачки разнообразных жидкостей, в том числе с агрессивными свойствами. Конструктивно в состав агрегата входит двигатель, на валу которого расположено рабочее колесо, снабженное отверстиями. Наличие отверстий обеспечивает подачу и отток жидкости. Энергия вращения колеса передается жидкости, расположенной в пространстве между лопастями. За счет действия центробежной силы происходит ее всасывание с возникновением разности давления. Работа насоса происходит непрерывно с подачей воды в выходную трубу.
Насос центробежный
Конструкция центробежных насосов может быть самовсасывающей и нормальновсасывающей. Оба типа насосного оборудования бывают с одной ступенью или многоступенчатые. Самовсасывающий тип насосов имеет горизонтальное расположение корпуса и включаются в работу в тот момент, когда всасывающий патрубок заполняется воздухом целиком. Для начала работы нормальновсасывающего насоса, напротив, необходимо заполнение всасывающего патрубка жидкостью. Различие многоступенчатых агрегатов от устройств с одной ступенью заключается в возможности создания высокого давления при одинаковой их производительности.
Глубинные насосы
Назначением глубинных насосов является откачка воды из скважин, имеющих значительную глубину. По конструкции они относятся к центробежному типу насосов, которые обладают возможностью создания высокого давления при небольших размерах устройства.
Для более удобного размещения в полости скважины глубинные насосы выполняются в виде цилиндра с большой длиной (500-2000 мм) и малым диаметром (не более 100 мм). Материалом для их изготовления служит, как правило, нержавеющая сталь. Компактные габариты насоса не отражаются на его производительности. Это стало возможным за счет применения оригинальных технических решений, которые приводят к росту стоимости оборудования. Монтаж устройств этого типа требует использования специальной техники.

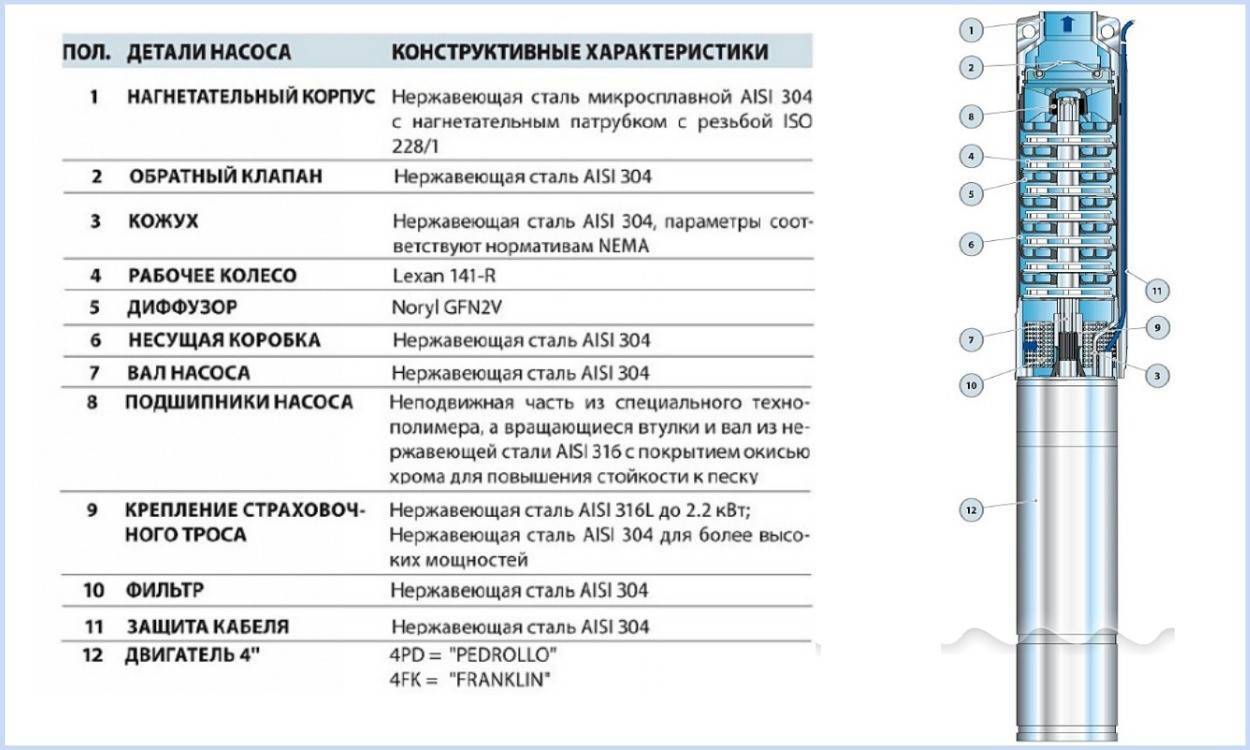

Глубинный насос
Колодезные насосы
Это оборудование подобно тому, которое применяются в глубинных скважинах, но с той разницей, что глубина погружения их меньше. Их используют для откачки воды из колодцев, скважин с небольшой глубиной и других водоемов. Устройство колодезных насосов дает возможность перекачки воды, содержащей механические примеси.
Диаметр таких насосов больше, чем у глубинного оборудования, что является препятствием для их эксплуатации в условиях узких скважин. Самостоятельная установка их не отличается сложностью и вполне доступна для реализации.

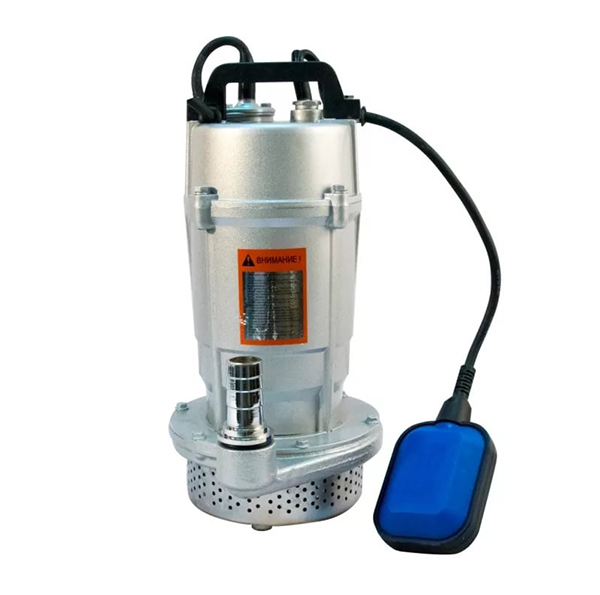

Колодезный насос
Секретные показатели для выбора насосов
Каждая скважина или колодец имеют свои характеристики или показатели. Это глубина, диаметр рабочей колоны, статический и динамический уровни воды.
Если с колодцами более-менее понятно или даже видно, то со скважинами сложнее. Тут не заглянешь, не промеришь, не пощупаешь.
Однако, без этих показателей, невозможно правильно подобрать нужный насос для скважины. Да и остальные составляющие системы автоматики водоснабжения , тяжело выбрать.
Когда мощный насос опущен в скважину ниже нужного уровня , он может порвать скважинный фильтр и оставить Вас без воды.
А вот если насос установить выше положенного, то он будет срезать уровень воды в скважине и долго наполнять систему и создавать давление.
Часто к нам обращаются с просьбой почистить скважину, сетуя на перебои с водой и загрязненную латунную сетку фильтра скважины.
На самом деле, оказывается, что насосу просто не хватает воды. Его нужно опустить глубже на пару метров. А чтобы правильно установить, нужно знать эти самые показатели, характеристики скважины.
Их, как правило, нет! То буровики не оставляют документы, то заказчики теряют, забывают. Толи это секретная информация!!!
Чаще, конечно, те, кто делает скважины, оставляют какую-то бумажку о том, сколько пробурили и о наличии воды. Даже называют этот листок — паспорт скважины. Это все не то!
Откуда же взять эти показатели? И какие именно нужны, чтобы выбрать насос для скважины?
В первую очередь, это диаметр трубы скважины. Во-вторую, откуда берется вода?Из песка или известняка? Эти показатели вы, наверняка, уже знаете или можете самостоятельно измерить.
А вот от буровиков, обязательно получите эти секретные показатели:
- статический уровень воды
- динамический уровень воды
- дебит (производительность) скважины
- внутренний диаметр обсадной трубы
- с какой глубины и какое время велась откачка
Есть ещё один показатель – диаметр насоса, но о нем отдельно.
Напорно-расходная характеристика насоса
У каждого насоса есть напорно-расходная характеристика, которая выглядит так: SQ 1-50, 50 Hz. При выборе насоса для скважины следует обязательно изучить его напорно-расходный график. В характеристиках могут быть указаны как максимальные, так и номинальные рабочие характеристики, поэтому график позволит получить наиболее полную информацию. Если в паспорте насоса такая информация отсутствует, уточните ее на сайте производителя насоса. Наивысший КПД любого насоса находится примерно посредине графика. При сильном отклонении значения срок службы прибора может существенно сократиться.
Помните:
• Каждый насос снабжается напорно-расходной характеристикой в виде графика; • Оптимум работы – примерно посредине графика.
