Определение полярности альтернативными методами
Если случилось так, что мультиметра под рукой нет, а полярность необходимо найти, можно использовать альтернативные и «народные» средства.
К примеру, заряды проводки динамиков проверяются при помощи батарейки на 3 вольта. Для этого необходимо на короткий промежуток времени прикоснуться проводами, присоединенными к батарейке, к выводам динамика.
Если диффузор в динамике начинает двигаться наружу, это будет значить, что положительная клемма динамика присоединена к плюсу батарейки, а отрицательная к минусу. Если же диффузор движется внутрь – полярность перепутана: положительная клемма замкнута на минусе, а отрицательная на плюсе.
Если необходимо подключить блок питания постоянного напряжения или аккумулятор, но на них нет маркировки полярности, а под рукой нет мультиметра, плюс и минус можно определить «народными» методами при помощи подручных материалов.
Самый простой способ определения полярности, которым можно воспользоваться дома – это использовать картофель. Для этого необходимо взять один клубень сырого картофеля и разрезать пополам. После этого два провода (желательно разного цвета или с любым другим отличительным знаком) оголенными концами втыкаются в срез картофеля на расстоянии 1-2 сантиметра друг от друга.
Другие концы проводов подключаются к проверяемому источнику постоянно тока, и прибор включается в сеть (если это аккумулятор, то после подсоединения проводов больше ничего делать не нужно) на 15-20 минут. По истечении этого времени на срезе картофеля, вокруг одного из проводов образуется светло-зеленое пятно, которое будет признаком плюсового заряда провода.
Второй способ также не требует, каких либо, особых устройств или инструментов. Для определения полярности проводов источника постоянного тока понадобится емкость с теплой водой, в которую опускаются два подключенных к источнику питания провода.
После включения прибора в сеть вокруг одного из проводов начнут появляться пузыри газа (водород) – это процесс электролиза воды. Эти пузырьки образуются вокруг источника отрицательного заряда.
Следующий способ подойдет в том случае, если есть не используемый, рабочий компьютерный кулер. Способ определения полярности данным методом заключается в том, что кулер необходимо запитать от проверяемого источника бесперебойного питания. Но зачастую в кулерах присутствует три провода:
- черный, отвечает за отрицательный заряд;
- красный, отвечает за положительный заряд;
- желтый, является датчиком оборотов.
В данном случае желтый провод игнорируется и никуда не подключается. Если после подключения кулера к источнику постоянного напряжения, кулер начал работать, то полярность определена правильно, плюс подключен к красному проводу, а минус – к черному. А если кулер не срабатывает – это будет означать что полярность неправильная.
Для этого необходимо дотронутся индикатором до одного из выводов аккумулятора, прижать палец к обратной стороне индикатора (к контакту на рукоятке), а ко второму выводу аккумулятора дотронуться рукой.
Если индикатор начал светиться, то заряд проверенного вывода, с которым он контактирует, имеет положительное значение, а если индикатор не засветился – вывод отрицательный. Но у этого способа определения полярности есть один недостаток.
Если аккумулятор разрядился или поврежден (пробит), индикатор будет загораться при контакте с обеими клеммами, из-за чего определить значения полюсов аккумуляторной батареи будет невозможно.
Использование мультиметра для проверки светодиодов
Все мультиметры относятся к категории универсальных измерительных приборов. С помощью мультиметра можно выполнить измерения основных параметров у любых электронных изделий. Для того чтобы проверить работоспособность светодиода, необходим мультиметр с режимом прозвонки, который как раз и используется для проверки диодов.
Перед началом проверки переключатель мультиметра устанавливается в режим прозвонки, а контакты прибора соединяются со щупами тестера. Данный способ проверки позволяет заодно решить вопрос, как проверить мощность светодиода мультиметром, на основе полученных данных, вычислить этот параметр будет уже несложно.
Подключение мультиметра должно выполняться с учетом полярности светодиода. Анод элемента соединяется с красным щупом, а катод – с черным. Если же полярность электродов неизвестна, не стоит бояться каких-либо последствий в результате путаницы. В случае неправильного подключения, начальные показатели мультиметра останутся без изменений. Если же полярность соблюдается как положено, то светодиод должен начать светиться.
Существует одна особенность, которую следует учитывать при проверке. Ток мультиметра в режиме прозвонки имеет достаточно низкое значение и диод на него может не отреагировать. Поэтому для того чтобы хорошо разглядеть свечение, рекомендуется уменьшить внешний свет. Если же это невозможно сделать, следует пользоваться показаниями измерительного прибора. При нормальной работоспособности светодиода, значение, отображенное на дисплее мультиметра, будет отличаться от единицы.
Существует еще один вариант проверки с помощью тестера. Для этого на панели управления имеется блок PNP с помощью которого проверяются диоды. Его мощность обеспечивает свечение элемента, достаточное для того, чтобы определить его работоспособность. Анод включается в разъем эмиттера (Е), а катод – в разъем колодки или коллектора (С). При включении измерительного прибора светодиод должен гореть независимо от того, в каком режиме установлен регулятор.
Основным неудобством этого способа является необходимость выпаивания элементов. Для решения проблемы, как проверить светодиод мультиметром не выпаивая, для щупов потребуются специальные переходники. Обычные щупы не войдут в разъемы колодки PNP, поэтому к проводкам припаиваются более тонкие детали, изготовленные из канцелярских скрепок. Между ними в качестве изоляции устанавливается небольшая текстолитовая прокладка, после чего вся конструкция заматывается изолентой. В результате, получился переходник, к которому можно подключать щупы.
После этого щупы подключаются к электродам светодиода, без выпаивания его из общей схемы. При отсутствии мультиметра, проверку можно выполнить по такой же схеме с помощью батареек. Используется тот же переходник, только его проводки соединяются не со щупами, а с выходами батареек при помощи небольших зажимов-крокодильчиков. Потребуется один источник питания на 3 вольта или два источника на 1,5 вольта.
Если батарейки новые с полным зарядом, то проверять светодиоды желтого и красного цвета рекомендуется с помощью резистора. Его расчетное сопротивление должно составлять 60-70 Ом, что вполне достаточно для ограничения тока. При выполнении проверки светодиодов белого, синего и зеленого цвета, токоограничивающий резистор можно не использовать. Кроме того, резистор не требуется, когда батарейка сильно разряжена. Для выполнения своих прямых функций она уже не годится, а для проверки светодиодов ее будет вполне достаточно.
В процессе ремонта бытовой техники или других электронных устройств: монитора, принтера, микроволновки, блока питания компьютера или автомобильного генератора (например, Valeo, БОШ или БПВ) и т.д. возникает необходимость проверить целостность элементов. Расскажем подробно про тестирование диодов.
Учитывая разнообразие этих радиоэлементов, единой методики проверки их работоспособности не существует. Соответственно, для каждого класса есть свой способ тестирования. Рассмотрим, как проверить диод шоттки, фотодиод, высокочастотный, двунаправленный и т.д.
Что касается приборов для тестирования, мы не станем рассматривать экзотические способы проверки (например, батарейку и лампочку), а будем пользоваться мультиметром (подойдет даже такая простая модель, как DT-830b) или тестером. Эти приборы практически всегда есть дома у радиолюбителя. В некоторых случаях потребуется собрать несложную схему для тестирования. Начнем с классификации.
как определить визуально, обозначение и схема, smd
Светодиоды приобретают сегодня все большую популярность. Подключение разных видов этих световых элементов имеет свои особенности, но первое, с чего нужно начинать в любом случае – это необходимость правильно определить, где «+» и «–» в устройстве.
Как можно визуально определить плюс и минус
Существует несколько типов диодов, которыми пользуются электрики, как любители, так и профессионалы, но методы визуального определения полярных полюсов примерно одинаковая:
Новый источник света в корпусе DIP. После приобретения лампочки нужно внимательно посмотреть на ее ножки – одна длиннее другой
Это не брак завода-изготовителя, а особенность в конструкции – длинная ножка – это (+), а короткая (–).
Если используется диод б/у, у которого часто ножки имеют одинаковую длину, тогда нужно обратить внимание на цоколь лампочки – на месте среза установлен катод. Если рассматривать внутреннее содержание элемента сквозь линзу, то более широкая деталь – это минус, а маленькая – плюс
Корпус SMD применяется в светодиодных лентах, поэтому для правильного ее подключения также нужно знать полярность
Заглянуть внутрь такой лампы невозможно, поэтому определить место катода (–) можно по углу скоса. На стороне без скоса размещается анод (+).
Определение при помощи батарейки
Чтобы проверить полярность на диодной лампочке, можно воспользоваться источником, который выдает постоянное напряжение. Данным источником может быть автомобильный аккумулятор или блок питания (батарея).
Диод необходимо подсоединить к блоку питания и постепенно повышать напряжение. Если лампа правильно подсоединена, она светится. Если этого света нет, тогда нужно сменить полярность и подключить другими концами. Помните, что свыше 3-4 В не нужно повышать напряжение, потому что элемент может сгореть.

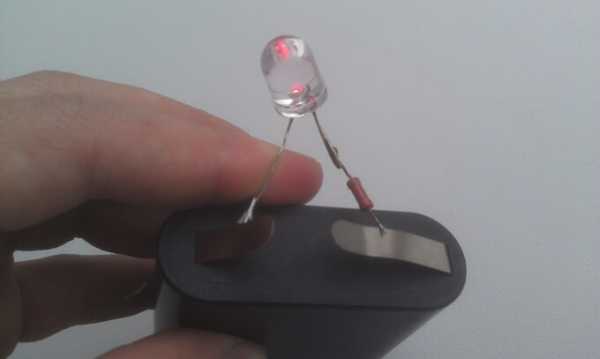

Также можно проверить соответствие анода-катода при помощи батарейки, аккумулятора от автомобиля или мобильного телефона с напряжением от 4,5 до 12 В. Также можно смастерить такую конструкцию – соединить последовательно вместе батарейки мощностью 1,5 В.
Нельзя напрямую к батарее подключить диод, потому что он сгорит. Для подсоединения необходимо воспользоваться резистором, ограничивающим электроток. Сопротивление данного прибора для маломощных диодных лампочек – от 680 Ом до 1-2 кОм. Для мощных светодиодных светильников необходимо использовать резистор на десятки кОм.
Проверка при помощи мультиметра
При помощи данного прибора можно определить не только полярность, а и работоспособность LED элемента. Измерения проводят в режиме – омметр. В современных моделях мультиметров есть встроенная функция – «тестирование диода».
Для определения плюса-минуса щупы прибора подсоединить к тестируемому элементу и наблюдать показания измерительного аппарата. Если на экране показано «бесконечное» сопротивление, тогда щупы нужно поменять между собой местами.
Если аппарат выводит на экран конечный результат тестирования сопротивления, это свидетельствует о том, что полярность определена правильно и по щупам мультиметра можно определить у светодиодного элемента место анода-катода.
Нужно учитывать такой нюанс – у некоторых моделях стрелочных аппаратов не совпадает полярность щупов при определении напряжения и при работе в режиме омметра. Такое несоответствие наблюдается в тестерах старых моделей (ТЛ-4М).
Тестирование мультиметра можно провести с помощью вольтметра.
Принцип аппаратной проверки не отличается от тестирования при помощи батарейки – если элемент исправен и правильно подсоединен, он начинает светиться. Но в то же время, не все диоды светятся, потому что у открытого светодиода происходит падение напряжения до 1,5-3,2 В, и это намного больше, чем у полупроводникового устройства.
Показатель снижения напряжения напрямую зависит от мощности светодиода и его цвета. Измерительные аппараты с низковольтным напряжением не имеют на щупах достаточной мощности тока для зажигания света в LED лампочке. Низковольтными тестерами невозможно определить работоспособность LED-элемента.
Если в тестере есть отсек для проверки транзисторов PNP и NPN, то с его помощью можно определить и полярность LED-лампы. Если в отсек PNP катод вставить в отверстие «С», а противоположный конец в «Е» тогда LED-устройство начнет светиться. В отсеке NPN ножки необходимо поменять местами – и тогда LED-элемент тоже даст свет.
Каждый метод тестирования полярности имеет недостатки и преимущества. Выбирать его приходится исходя из условий, в которых нужно пройти тестирование, и наличия подручных инструментов.
rubrowsers.ru
Распознавание с помощью мультиметра.
Самый надежный способ распознавания полярности — использование специальных устройств. С помощью обычного мультиметра можно с высокой степенью точности пометить контакты диодов. Попутно будет открываться здоровье элемента и цвет свечения. Вы можете использовать тестер тремя способами.
Сначала проверьте светодиодный блок в режиме «проверка сопротивления — 2 кОм». При этом следует прикоснуться щупами мультиметра к контактам светодиода. Если красный положительный щуп тестера коснется анода диода, а черный отрицательный щуп коснется катода, то на дисплее отобразится значение 1600-1800 Ом. В противном случае тестер выдаст единицу. Поэтому датчики необходимо заменить. Если это не поможет, товар неисправен. Выучить цвет свечения таким методом не получится.
Во-вторых, вы можете установить мультиметр в режим «прозвонка цепи, проверка диодов». Если красный провод касается анода, а черный провод касается катода, элемент будет светиться. На дисплее отобразится число от 500 до 1200 мВ.
В-третьих, многие тестеры позволяют проводить измерения вообще без щупов. Мультиметр должен иметь специальный раздел для проверки транзисторов PNP и NPN. У них контакты помечены буквами «Е» и «С». При проверке элемента в зоне ПНП, если катод вставить в разъем «С», а анод в «Е», светодиод начнет излучать свет. Следовательно, полярность определенно правильная.
При работе в помещении НПН свечение появится при противоположном расположении контактов: катод в «Э», а анод в «С». Пожалуй, это самый быстрый способ определить распиновку. Кстати, если у исследуемого светодиода нет длинных проводов, в контакты можно вставить шпильки и аккуратно прикрепить к ним светодиодный элемент.
Способы выявления полярности
Определение полярности светодиода по внешнему виду
Выделяют несколько основных методов, по которым можно выяснить, где плюс у светодиода, а где минус. Самый простой способ — визуальный осмотр элемента и определение полярностей по внешнему виду.
Для новых LED-элементов характерной чертой является длина ножек. Анод (плюс) всегда будет длиннее катода (минуса). Как памятка мастеру — первая литера «К» от слова «катод» означает «короткий». Можно оценить визуально и колбу лампочки. Если она хорошо просматривается, мастер увидит так называемую «чашечку». В ней расположен кристаллик. Это и есть катод.
Нелишне обратить внимание и на ободок LED-детали. Многие производители предпочитают проставлять специальную маркировку-обозначение напротив катода. Она может выглядеть как засечка (риска), маленький срез или точка
Не увидеть их сложно
Она может выглядеть как засечка (риска), маленький срез или точка. Не увидеть их сложно.
Использование мультиметра
Определение полярности светодиода при помощи мультиметра
Если определить светодиод – анод/катод – визуально не получается, можно использовать специальное оборудование. Таковым является мультиметр. Вся процедура проверки займет не более минуты. Действуют таким образом:
- На аппарате устанавливают режим измерения сопротивления.
- Щупы мультиметра аккуратно соединяют с ножками LED-лампочки. Предположительный плюс ставят к красному проводку. Минус — к черному. При этом касание делают кратковременным.
- Если контакты установлены правильно, аппарат покажет сопротивление, близкое к 1,7 кОм. При неправильном подключении ничего не произойдет.
Мультиметр можно эксплуатировать и в режиме проверки диодов. Здесь при правильном соблюдении полярностей лампочка даст свет. Особенно хорошо такая рекомендация работает с диодами зеленого и красного цветов. Белые и синие требуют напряжения более 3В, поэтому даже при правильном подключении могут не засветиться.
Чтобы проверить элементы этих колеров через мультиметр, можно применить режим определения характеристик транзистора. Он есть на всех современных моделях приборов. Здесь действуют так:
- Выставляют нужный режим.
- Лампочку ножками вставляют в специальные пазы С (коллектор) и Е (эмиттер). Они предназначены для транзистора в нижней части устройства.
Если минус светодиода подключен к коллектору, лампочка даст свет.
Метод подачи напряжения
Определение полярности светодиода методом подачи напряжения
Чтобы определить полярности светодиода, можно использовать для этого источники напряжения (аккумуляторная батарейка). Но лучше всего применить лабораторный блок питания с наличием плавной регулировки напряжения, а также вольтметр постоянного тока.
Действуют таким образом:
- ЛЕД-лампочку подключают к источнику питания и медленно поднимают напряжение.
- Если полярности элемента соблюдены правильно, светодиод даст колер.
- Если при достижении 3-4 В лампочка так и не засветится, плюс и минус подключены неверно.
Если у мастера нет блока питания или батареи на 5-12 В, можно последовательно соединить между собой несколько элементов по 1,5 В. Пригодятся здесь аккумулятор от мобильного телефона или авто. Но стоит помнить: при подключении LED-элементов к мощным устройствам рекомендуется параллельно применять токоограничивающий резистор.
Определение полярности с помощью техдокументации
Если светодиод только что купленный, к нему прилагается техническая документация от производителя. Здесь указаны основные данные о лампочках:
- масса;
- цоколевка светодиодов;
- габариты;
- электрические параметры:
- иногда распиновка (схема подключения).
Параметры акустического кабеля для колонок
Аудиопровод обладает тремя базовыми свойствами: емкость, индуктивность и сопротивление. Из-за условий, в которых функционирует провод динамика, важнейшим качеством для него является сопротивление. Это основной параметр, отличающий акустический кабель от обычного. Это обусловлено довольно невысокими частотами и абсолютным сопротивлением системы. Большая часть звуковых установок обладает импедансом от 4 до 15 Ом.
Строение акустического кабеля
Повышение сопротивления способно влиять на эффективность системы, поскольку динамик уменьшает ток возбуждения. Следующая проблема состоит в том, что обратная ЭДС, образованная динамиком, обязана иметь первоисточник с невысоким импедансом. При увеличении импеданса первоисточника обратная ЭДС поглощается в меньшей степени. Это влияет на производительность динамика, особенно в области низких гармоник, тогда они будут не такими выраженными, приобретут менее естественное звучание.
Вам это будет интересно Особенности кабельных наконечников
В основном негативные проявления провода динамика становятся ощутимыми, когда кабельное сопротивление достигнет около 5% от общего сопротивления громкоговорителя. Поскольку оно пропорционально его длине, сопротивление АК может быть скорректировано модификацией такого параметра:
Длина обязана быть насколько возможно короче, тогда сопротивление уменьшится.
Еще одно директивное правило, которое нужно соблюдать при сборке аудиосистемы — размер линии к обоим громкоговорителям должен сохраняться одинаковым, и, следовательно, они будут иметь равное сопротивление. Система будет эффективно сбалансированной.
Обратите внимание! Чем толще провод, тем меньше сопротивление, в этом отличие качественных и некачественных изделий. Это взаимосвязь между импедансом динамика, длиной и длинной, которые влияют на сопротивление. Она должна обеспечить сопротивление speaker кабеля менее 5% от номинального импеданса динамика при разных нагрузках
Она должна обеспечить сопротивление speaker кабеля менее 5% от номинального импеданса динамика при разных нагрузках.
Определяем полярность светодиода. Где плюс и минус у LED
Любой любитель самоделок и электроники используют диоды в качестве индикаторов, или в качестве световых эффектов и освещения. Чтобы Led прибор светился, нужно его правильно подключить. Вам уже известно, что диод проводит ток только в одну сторону. Поэтому прежде чем паять, нужно определить где анод и катод у светодиода.

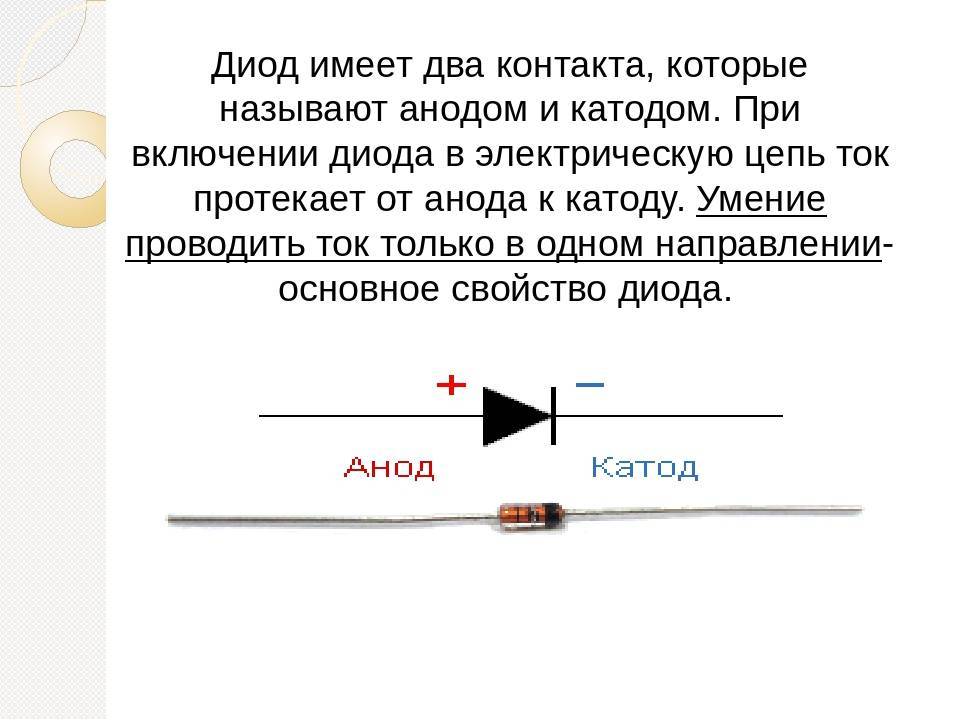

Вы можете встретить два обозначения LED на принципиальной электрической схеме.
Треугольная половина обозначения – анод, а вертикальная линия – катод. Две стрелки обозначают то, что диод излучает свет. Итак, на схеме указывается анод и катод диода, как найти его на реальном элементе?

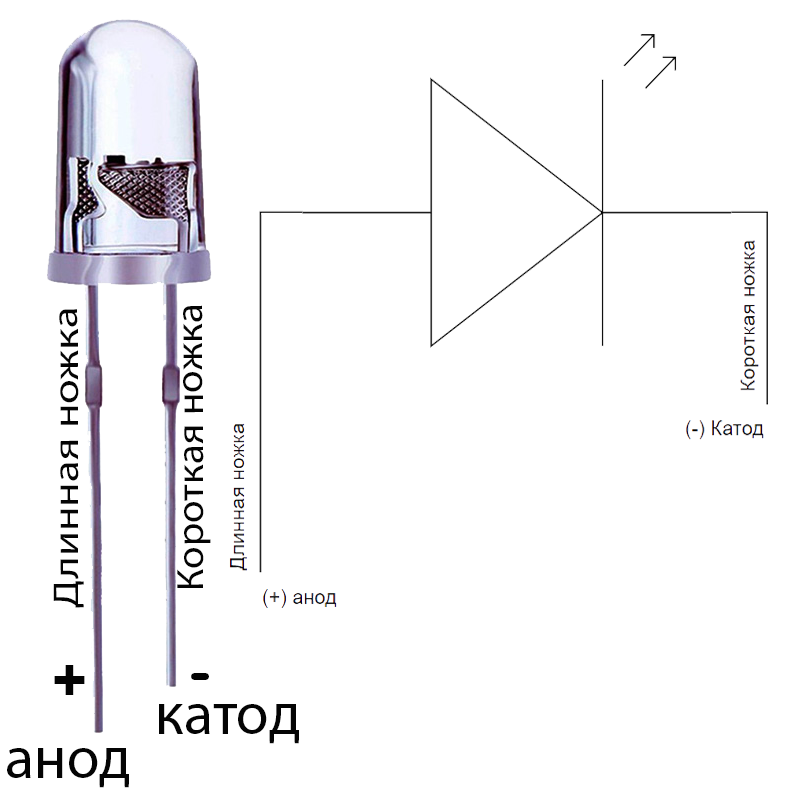

Цоколевка 5мм диодов
Чтобы подключить диоды как на схеме нужно определиться где у светодиода плюс и минус. Для начала рассмотрим на примере распространённых маломощных 5 мм диодов.
На рисунке выше изображен: А — анод, К — катод и схематическое обозначение.
Обратите внимание на колбу. В ней видно две детали – это небольшой металлический анод, и широкая деталь похожая на чашу – это катод. Плюс подключается к аноду, а минус к катоду
Плюс подключается к аноду, а минус к катоду.
Если вы используете новые LED элементы, вам еще проще определить их цоколевку. Определить полярность светодиода поможет длина ножек. Производители делают короткую и длинную ножку. Плюс всегда длиннее минуса!
Если вы паяете не новый диод, тогда плюс и минус у него одинаковой длины. В таком случае определить плюс и минус поможет тестер или простой мультиметр.

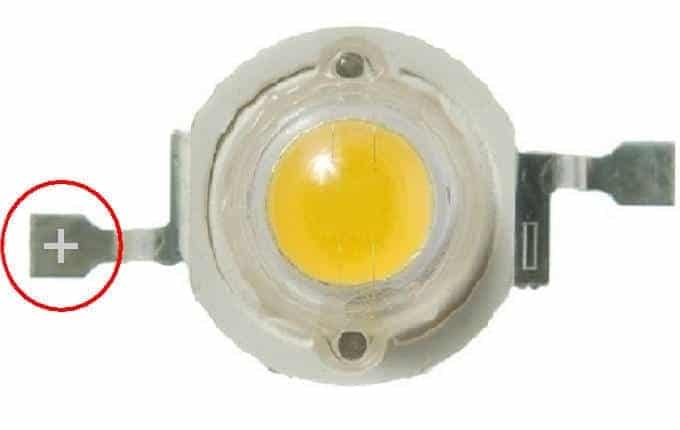

Как определить анод и катод у диодов 1Вт и более
В фонариках и прожекторах 5мм образцы используются всё реже, на их смену пришли мощные элементы мощностью от 1 ватта или SMD. Чтобы понять где плюс и минус на мощном светодиоде, нужно внимательно посмотреть на элемент со всех сторон.
Самые распространённые модели в таком корпусе имеют мощность от 0,5 ватт. На рисунке красным обведена пометка о полярности. В данном случае значком «плюс» помечен анод у светодиода 1Вт.
Как узнать полярность SMD?
SMD активно применяются практических в любой технике:
- Лампочки;
- светодиодные ленты;
- фонарики;
- индикация чего-либо.
Их внутренностей разглядеть не получится, поэтому нужно либо использовать приборы для проверки, либо полагаться на корпус светодиода.

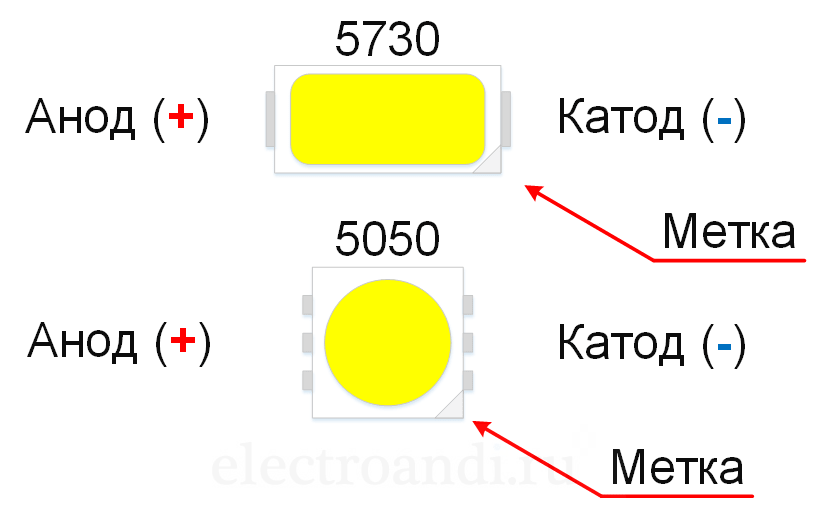

Например, на корпусе SMD 5050 есть метка на углу в виде среза. Все выводы, расположенные со стороны метки – это катоды. В его корпусе расположено три кристалла, это нужно для достижения высокой яркости свечения.
Подобное обозначение у SMD 3528 тоже указывает на катод, взгляните на эту фотографию светодиодной ленты.
Маркировка выводов SMD 5630 аналогична – срез указывает на катод. Его можно распознать еще и по тому, что теплоотвод на нижней части корпуса смещён к аноду.
Как определить плюс на маленьком SMD?
В отдельных случаях (SMD 1206) можно встретить еще один способ обозначения полярности светодиодов: с помощью треугольника, П-образной или Т-образной пиктограммы на поверхности диода.
Выступ или сторона, на которую указывает треугольник, является направлением протекания тока, а вывод расположенный там – катодом.
Определяем полярность мультиметром
При замене диодов на новые, вы можете определить плюс и минус питания вашего прибора по плате.
Светодиоды в прожекторах и лампах обычно распаяны на алюминиевой пластине, поверх которой нанесён диэлектрик и токоведущие дорожки. Сверху она обычно имеет белое покрытие, на нём часто указана информация о характеристиках источника питания, иногда и распиновка.
Но как узнать полярность светодиода в лампочке или матрице если на плате нет сведений?

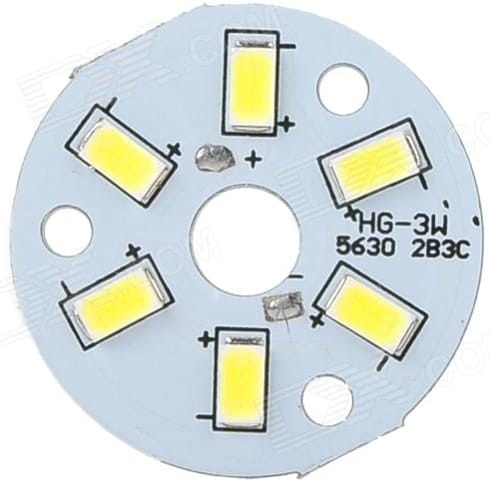

Например, на этой плате указаны полюса каждого из светодиодов и их наименование – 5630.

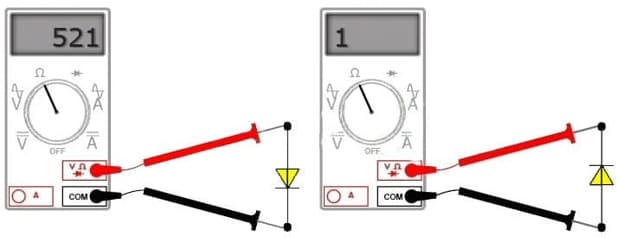

Чтобы проверить на исправность и определить плюс и минус светодиода воспользуемся мультиметром. Черный щуп подключаем в минус, com или гнездо со знаком заземления. Обозначение может отличаться в зависимости от модели мультиметра.
Далее выбираем режим Омметра или режим проверки диодов. Затем подключаем поочередно щупы мультиметра к выводам диода сначала в одном порядке, а потом наоборот. Когда на экране появятся хоть какие-то значения, или диод загорится – значит полярность правильная. На режиме проверки диодов значения равны 500-1200мВ.
В режиме измерения значения будут подобными тем, что на рисунке. Единица в крайнем левом разряде обозначает превышение предела, либо бесконечность.
Другие способы определения полярности

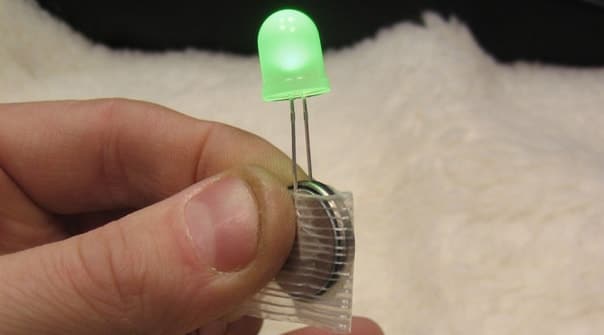

Самый простой вариант для определения где плюс у светодиода – это батарейки с материнской платы, типоразмера CR2032.
Её напряжение порядка 3-х вольт, чего вполне хватит чтобы зажечь диод. Подключите светодиод, в зависимости от его свечения вы определите расположение его выводов. Таким образом можно проверить любой диод. Однако это не очень удобно.
Цоколевка светодиода путем подачи питания
Преимущество этого метода в том, что его можно использовать для светоизлучающих диодов с любыми параметрами (падение напряжения и номинальный ток). Для такой проверки лучше использовать источник питания с установкой ограничения тока, или хотя бы с его индикацией для контроля. В противном случае можно вывести чувствительный полупроводниковый прибор из строя.
Неправильная полярность подключения LED к источнику напряжения – свечения нет.
Если имеется регулируемый источник, надо произвольным образом подключить светодиод к его выходу и подать напряжение, постепенно увеличивая его от нуля. Выше 2-3 В питание поднимать не следует, чтобы элемент не сгорел. Если он не зажегся, надо снять напряжение и переключить выводы противоположным образом.

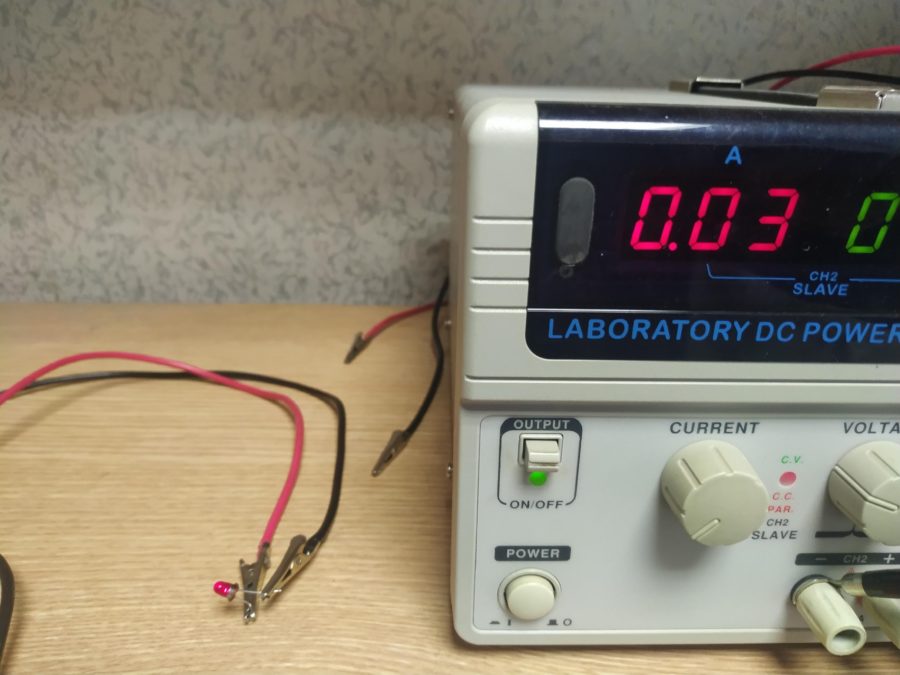

Правильная полярность подключения LED к источнику напряжения – светодиод зажегся.
Постепенно поднимая напряжение, можно визуально определить момент зажигания светодиода. В этом случае плюсовой вывод источника присоединен к аноду, а минусовой – к аноду излучающего элемента.
Если регулируемого источника нет, то можно попытаться использовать нерегулируемый блок питания с напряжением заведомо выше напряжения питания светодиода. В этом случае испытания проводить только через резистор 1-3 кОм, включенный последовательно с полупроводниковым прибором.
Рекомендуем: Как узнать на сколько вольт светодиод
Полярность – диод – Большая Энциклопедия Нефти и Газа, статья, страница 1
Полярность – диод
Полярность диодов определяется тестером.
Полярность диодов КИПД 02А – 1К, КИПД02Б – 1К указывается на чертеже; остальные диоды имеют обратную полярность.
Изменив полярность диода и источника опорного напряжения, можно получить ограничение снизу.
Только там иная полярность диодов и включены они непосредственно в плечи выпрямительного моста, а здесь они заменены изображением диода внутри квадрата, символизирующим выпрямительный мост. Если захочешь проследить весь путь тока, выпрямленного диодами V1 – V4, впиши их в стороны квадрата.
Для измерения отрицательного пикового значения полярность диодов должна быть обратной.
Зная полярность омметра, легко определить полярность диода, так как в том случае, когда омметр показывает минимальное сопротивление, полярности диода и омметра совпадают.
Другой тип усилительных схем основан на эффекте накопления неосновных носителей заряда, которое возникает при изменении полярности диода с прямого направления на обратное. Гь который питает его напряжением сигнала в ви-де импульсов.
Зная полярность омметра, легко определить полярность диода, так как в том случае, когда омметр показывает минимальное сопротивление, полярности диода и омметра совпадают.
Полярность диода выбирается такой, чтобы он пропускал ток в полупериоды обратной полярности.
Выпускаются в стеклянном корпусе с гибкими выводами. Полярность диода обозначается желтой точкой на корпусе вблизи положительного ( анодного) вывода. Тип диода приводится на дополнительной таре.
Маркируются цветовыми точками на корпусе: АЛ336А – одной красной, АЛ336Б – двумя красными, АЛ336В – одной зеленой, АЛ336Г – двумя зелеными, АЛ336Д – одной желтой, АЛ336Е – двумя желтыми, АЛ336Ж – тремя желтыми, АЛ336И – одной белой, АЛ336К – одной черной. Полярность диодов АЛ336А, АЛ336Б и АЛ336К указывается на чертеже. Диоды АЛ336В – АЛ336И имеют обратную полярность.
