Потребление электроэнергии кондиционером в зависимости от класса

Виды классов энергоэффективности электроприборов

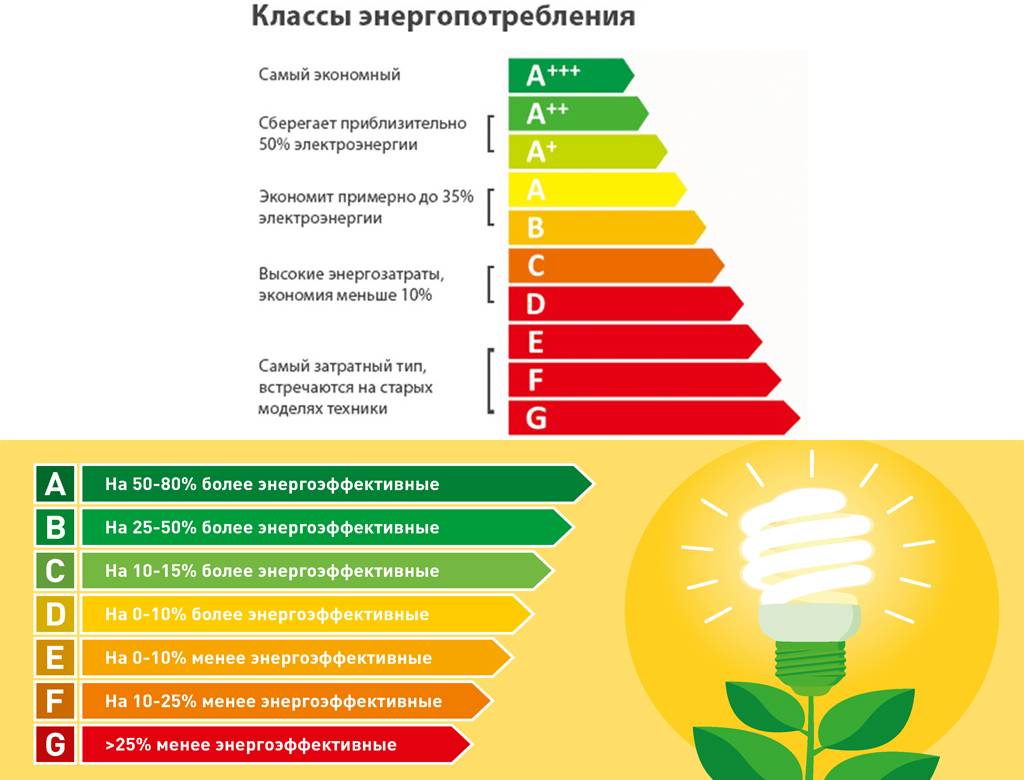

При приобретении техники нужно ориентироваться на класс и категорию энергетической эффективности. Приведем детальные расшифровки буквенных символов, которые обозначают классы энергопотребления:

• А (включая А+, A++, A+++) предполагают потребление электроэнергии на 45% меньше от стандартного режима. К данной группе относятся приборы с наименьшим потреблением энергии, которые рассчитаны на длительный срок эксплуатации до 15 лет;
• В и класс энергоэффективности С означают, что приборами потребляется соответственно на 25% и 5% меньше электроэнергии. Группа включает экономные приборы, однако для них характерна меньшая мощность и пониженный уровень эффективности;
• D, E. Приборы потребляют соответственно 100 и 110% электричества, маркируются желтым цветом, что соответствует среднему уровню энергетической эффективности;
• F, G. Техника в процессе работы не экономна, на нее расходуется на 25% больше электроэнергии.

Согласно европейским стандартам, вся приобретаемая техника должна иметь определенный класс энергоэффективности, то есть на корпусе и в паспорте техники клеится этикетка соответствующего цвета по шкале и указывается буквенное обозначение.

Класс высокого энергосбережения А включает наиболее эффективную и производительную технику, а современные приборы классов А+, А++ и А+++ являются предпочтительными для покупки. Маркироваться должна вся техника для домашнего и офисного применения:

• холодильные и морозильные камеры;
• стиральные машины;
• кондиционеры;
• электроплиты и духовки;
• посудомоечные устройства;
• микроволновки;
• телевизоры;
• нагреватели воздуха;
• электроводонагреватели;
• лампы.

Сложность заключается в том, что классы энергосбережения для разных видов устройств основываются на расчете отличающихся технических характеристик.

Рассмотрим, как разные электрические приборы-потребители электроэнергии получают определенный класс принадлежности:

в стиральных машинах учитывается соотношение мощности в час и максимально допустимого веса загрузки

В некоторых случаях на технике указывается отдельно класс энергопотребления, стирки и отжима; в электрических духовках во внимание принимается объем камеры и мощность; для посудомоечных машин отдельно устанавливается расчет эффективности мытья посуды и сушки; класс кондиционеров рассчитывается на базе соотношения индекса производительности холодного потока к фактическому потреблению электричества для охлаждения; для холодильных и морозильных камер принадлежность высчитывается путем соотношения фактического расхода электричества к стандартному; класс телевизионной техники определяется электропотреблением и площадью экрана.. Итак, вне зависимости от способа расчета, индекс энергопотребления влияет непосредственно на эффективность функционирования устройства. Рекомендуется обращать внимание на маркировку и приобретать энергосберегающие приборы, обеспечивающие достаточный уровень мощности при меньшем потреблении электричества

Техника класса А стоит дороже других, однако на протяжении срока эксплуатации техники экономия будет в потребляемой электроэнергии

Рекомендуется обращать внимание на маркировку и приобретать энергосберегающие приборы, обеспечивающие достаточный уровень мощности при меньшем потреблении электричества. Техника класса А стоит дороже других, однако на протяжении срока эксплуатации техники экономия будет в потребляемой электроэнергии. Итак, вне зависимости от способа расчета, индекс энергопотребления влияет непосредственно на эффективность функционирования устройства

Итак, вне зависимости от способа расчета, индекс энергопотребления влияет непосредственно на эффективность функционирования устройства

Рекомендуется обращать внимание на маркировку и приобретать энергосберегающие приборы, обеспечивающие достаточный уровень мощности при меньшем потреблении электричества. Техника класса А стоит дороже других, однако на протяжении срока эксплуатации техники экономия будет в потребляемой электроэнергии

От A+++ до G: классы энергоэффективности бытовой техники

Перечень электрических «помощников» в быту зачастую весьма обширный. Они обитают во всех уголках жилища — от кухни до санузла или спальни. Львиная доля бытовых приборов подпитывается живительной силой электричества. Насколько расточительным является то либо иное устройство, показывают классы энергоэффективности. Зная уровень поглощаемых техникой энергоресурсов можно в разы сократить счета за оплату электроэнергии, отдавая предпочтение экономичным моделям еще на этапе их покупки.

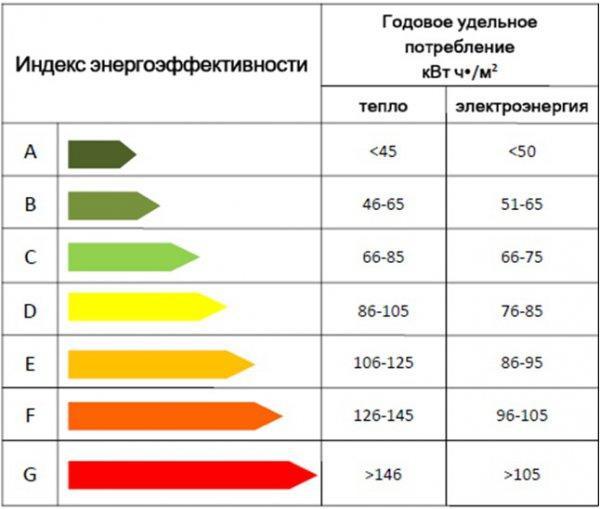

В фазе внедрения классы энергетической эффективности обозначались символами от A до G на цветном фоне (от зеленого до красного). Расшифровке данная маркировка поддается легко: чем ближе буква к началу алфавита, тем эффективнее у прибора энергопотребление. Впоследствии довелось исключить из большинства категорий символы E, F и G ввиду их ухода с рынка из-за высокой расточительности и ввести парочку новых индексов: A+, A++ и A+++, определяющие приборы с максимальной энергетической эффективностью.

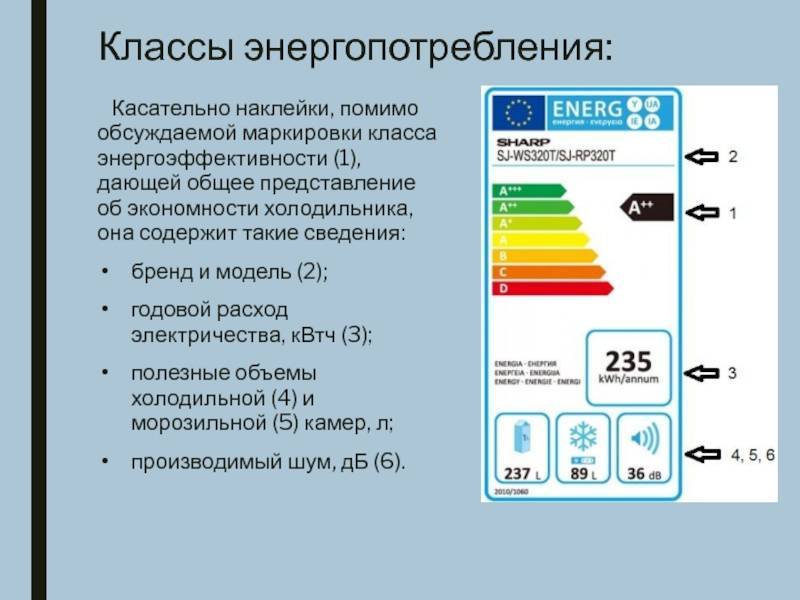

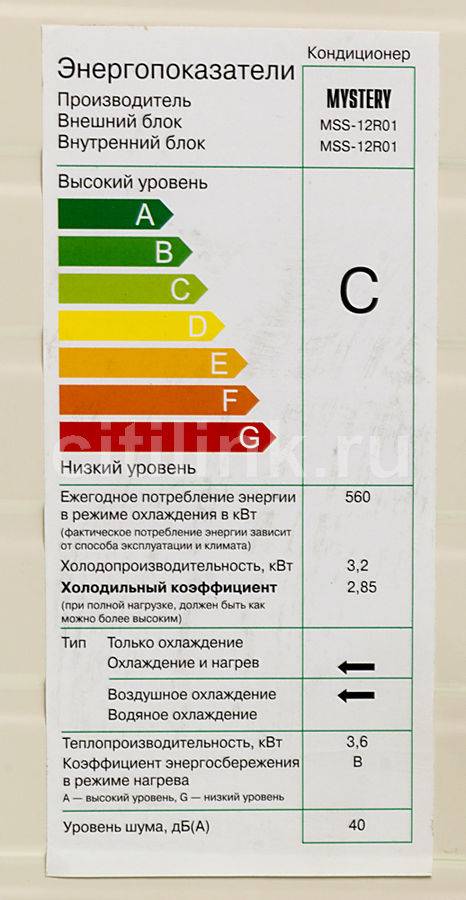

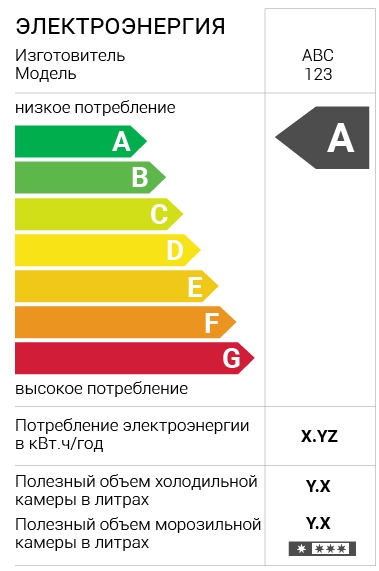

Клеймо с обозначением класса энергоэффективности бытовой техники ставится на холодильники, посудомойки, стиральные и сушильные машины, духовые шкафы, вытяжки, телевизоры, кондиционеры, пылесосы, водонагреватели и даже некоторые из рода лампочек (со светимостью от 6500 люмен и мощностью свыше 4 Вт). Обнаружить заветную буковку можно на информационной наклейке или в характеристиках конкретно взятого устройства (в т.ч. воспользовавшись фильтрами для поиска в каталогах бытовой техники). Образец наклеек Energy Label утвержден Европейским объединением производителей бытовой техники CECED. Главное на них — это указание класса энергопотребления на соответствующем цветовом фоне. Параллельно на этикетке указываются ключевые эксплуатационные характеристики техники, которые разнятся в зависимости от категории устройств. Для разных групп оборудования шкала энергоэффективности рассчитывается по различным критериям. Их то мы и рассмотрим:

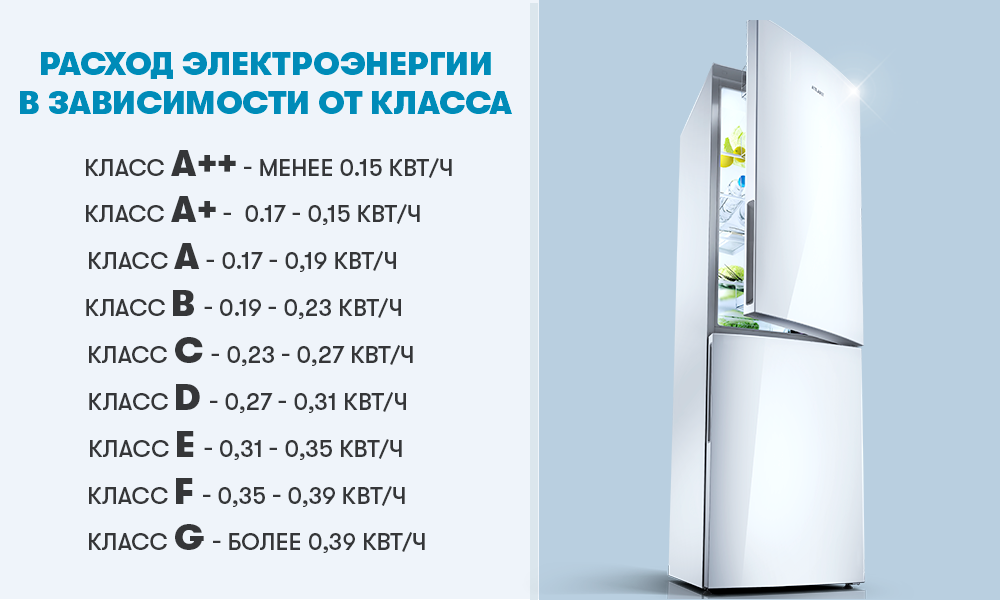

Холодильники и морозильные камеры

Хранилищам провианта отведена в доме одна из важнейших ролей. Их энергозатратность важна, как ни у кого другого. Все дело в том, что холодильники и морозилки трудятся в режиме нон-стоп, т.е. 24 часа в сутки и 7 дней в неделю напролет. Показатель энергоэффективности холодильников рассчитывается с учетом объема камер, минимально возможной температуры внутри них и наличия в устройстве дополнительных опций. Вполне может быть, что какой-то холодильник-гигант хоть и потребляет больше электроэнергии, чем компактный сородич, однако относится к более высокому классу энергетической эффективности.

Стиральные машины

Для расчета энергоэффективности стиральных машин берется один цикл в режиме «Хлопок» при 60° и максимальной загрузке белья. Однако, в самой таблице указаны кВт*ч на 1 кг белья. Поэтому рассчитать, сколько конкретно будет брать энергии ваша машинка, можно умножив показатели из таблицы на вес стираемого белья.

Но действительно ли есть смысл покупать стиралку чуть дороже, но с классом энергоэффективности выше? Для сравнения давайте возьмем две недорогие и практически идентичные модели Beko WRS 55P1 и Beko WRS 55P2. Размеры, объем белья и классы стирки и отжима у них одинаковые. А вот класс энергоэффективности у первой А++, а у второй А.

Предположим мы будем стирать один раз в неделю, загружая 5 кг. Тогда расход для Beko WRS 55P1 за год составит:0,15*5*52 (кол-во недель в году) = 39 кВт*ч. По московским тарифам это составит 39 * 5,47 = 213 рублей.

Для Beko WRS 55P2 расход составит:0,19*5*52 = 50 кВт*ч. По московским тарифам это составит 50 * 5,47 = 273 рубля.

То есть разница в оплате за год составит всего 60 рублей. Учитывая, что Beko WRS 55P1 стоит на 500 рублей дороже, то ее окупаемость по отношению ко второй составит примерно 8 лет. Как видим разница вообще не принципиальная, поэтому гнаться за классом А++ или А+++ особо не стоит.

Как определяется класс энергоэффективности кондиционера?

Для определения класса энергоэффективности кондиционера были введены коэффициента, показывающие отношение производимой кондиционером энергии в режиме охлаждения и в режиме обогрева к потребленной им при этом электроэнергии — соответственно EER и COP.

Таблица классов энергоэффективности кондиционеров до 2013 года на основе показателей EER и COP

Производительность системы кондиционирования и потребляемая ею мощность во многом зависят от таких факторов, как температура уличного воздуха и температура в обслуживаемом помещении. Поэтому, для более точного определения энергетической эффективности с учетом различных условий и режимов работы кондиционера, было введено несколько дополнительных показателей.

SEER (SCOP) — сезонный коэффициент энергоэффективности, принятый в США. Он предназначен для обозначения средней эффективности кондиционера в течение одного сезона. Рассчитывается исходя из сезонного потребления электроэнергии относительно произведенному холоду или теплу.

SEER (ESCOP) — сезонный коэффициент энергоэффективности, принятый в Европе. С 2013 года этот показатель указывается для 3-х европейских климатических зон.

Более подробно о различных показателях энергоэффективности кондиционеров читайте в статье «Различные показатели энергоэффективности кондиционеров» (журнал «Мир Климата», № 68 за 2011 год).

Классы энергоэффективности кондиционеров в зависимости от холодильного коэффициента

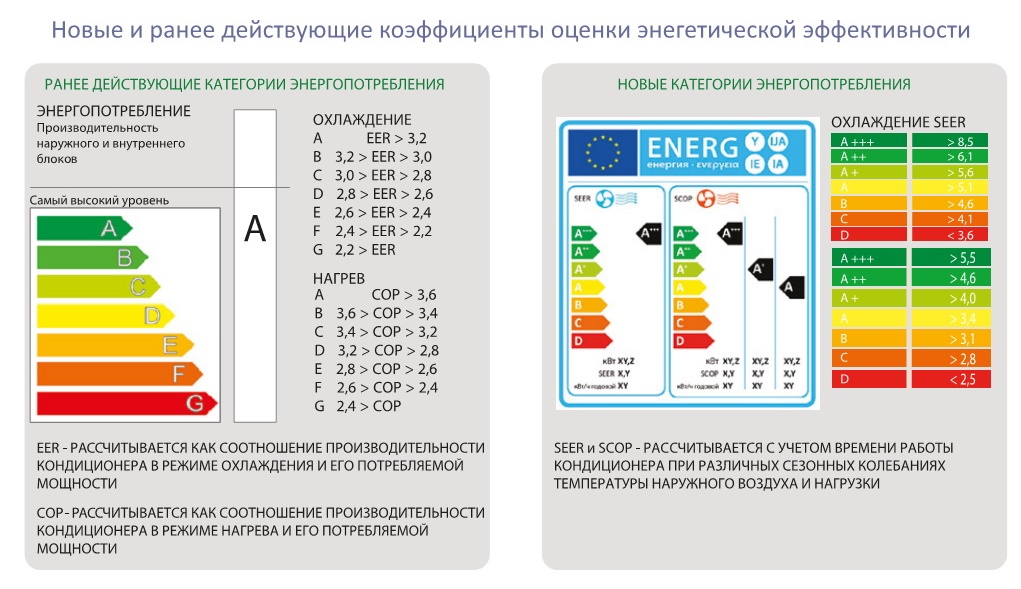

Таблица современных классов энергоэффективности кондиционеров на основе показателей SEER и SCOP

Энергоэффективность — это дорого.

Надо понимать, что энергоэффективность — это дорого. Дорого для конечных потребителей.

Все разговоры о том, что стоимость техники компенсируется малым расходом энергии и длительными сроками работы энергоэффективного оборудования никого не убеждают. Без дотаций и преференций со стороны правительства проблему перехода на энергосберегающие технологии не решить.

Поэтому в Европе, зависящей от поставок энергоносителей, да и в том же Китае, существуют специальные государственные программы, стимулирующие покупку населением дорогой энергоэффективной техники и частично компенсирующие расходы покупателей.

У нас, в отличие от Европы и Китая, ситуация с энергоносителями куда как более благоприятная. И даже при постоянном росте цен на электричество, цена за килоВатт у нас значительно ниже. А потому, энергоэффективность нас волнует, но не тревожит…

Тем не менее, мы активно включились в борьбу за энергосбережение всего и вся, и, начиная с 2011 года, на всех электроприборах, эксплуатирующихся в России, включая кондиционеры, велено теперь указывать класс энергоэффективности.

Какой кондиционер купить

Оптимальным вариантом соотношения затраченной энергии и произведенной мощности являются инверторные кондиционеры. Производители энергоэффективной климатической техники: Panasonic, Daikin, Mitsubishi Electric, Fujitsu. Оборудование с высоким индексом SEER отличается экономным потреблением электричества, низким уровнем шума, широким функционалом. Недостаток сплит-систем — высокая стоимость. Придется заплатить вперед, чтобы экономить на эксплуатации.

Существенная доля потребления электричества в развитых странах приходится на системы кондиционирования и вентиляции. Введение жестких требований по энергосбережению заставило пересмотреть устаревшие коэффициенты EER, COP и заменить их интегральными сезонными показателями. Производители модернизировали климатическое оборудование, включили в линейку сплит-системы промежуточные типоразмеры. На этикетках кондиционеров, поставляемых в Европу, указывается класс энергопотребления (от A+++ до D) и сезонный индекс энергоэффективности для каждой климатической зоны ЕС.

Энергоэффективность и инверторные кондиционеры.

Самыми энергоэффективными кондиционерами считаются инверторные системы. В «инверторах», в отличие от обычных «старт-стопных» кондиционеров, реализуется принцип изменения частоты вращения двигателя компрессора, позволяющий варьировать холодопроизводительность оборудования в достаточно широком диапазоне.

Вместо отключения компрессора кондиционера по достижению заданной температуры, как это делается в обычных кондиционерах, инверторные кондиционеры плавно снижают свою мощность до минимальной, а затем также плавно наращивают её при необходимости.

Инверторные технологии позволяют избежать скачков напряжения в сети, быстро выходить на нужные температурные показатели, понизить уровень шума от работы кондиционера и существенно — до 20-25 % снизить потребление электричества по сравнению с обычными кондиционерами.

Однако, за все эти замечательные свойства инверторов приходится платить -. «Инвертора» стоят на 40%-50% дороже обычных кондиционеров.

Что означают показатели EER, COP и Класс энергоэффективности ?

Что означают показатели EER, COP и Класс энергоэффективности ?

Эффективность кондиционера традиционно определяется так называемым холодильным коэффициентом (отношением холодопроизводительности к затраченной мощности) и тепловым коэффициентом (отношением теплопроизводительности к затраченной мощности). Однако существует еще несколько индексов энергетической эффективности холодильного оборудования.

Как они появились?

Прежде чем перейти к изучению конкретных показателей и методов их расчета, необходимо определиться с целью введения этих показателей. Какую информацию они должны нести в себе?Кондиционер потребляет электрическую энергию и вырабатывает холодильную мощность. Очевидно, что цель — добиться максимальной холодопроизводительности при минимальном энергопотреблении. Поэтому любой показатель энергоэффективности по своей сути — это отношение холодильной мощности к потребляемой.Но и холодопроизводительность (в большей степени), и потребляемая мощность (в меньшей степени) зависят от условий эксплуатации кондиционера, главным образом — от температуры окружающей среды и температуры в обслуживаемом помещении. Именно необходимость учета реальных режимов работы и привела к появлению различных показателей энергетической эффективности.

EER — моментальный показатель энергоэффективности

Итак, обзор показателей энергоэффективности начинается с самого простого и известного — коэффициента EER (Energy Efficiency Ratio, — коэффициент энергетической эффективности), который равен отношению холодопроизводительности к полной потребляемой мощности при расчетных условиях работы:

EER = Qх/Nпотр.

Особенности данного показателя:

• EER — это показатель, привязанный к определенным условиям, то есть, это моментальный показатель.
• Обычно приводится EER для номинального режима (100% тепловая нагрузка при стандартных условиях). Это может быть удобно для быстрой оценки эффективности оборудования, но тогда будет учитываться только один режим работы.
• Часто в каталогах расчет EER производится с учетом только мощности компрессора (без учета вентиляторов и других частей кондиционера), что не совсем верно при отсутствии соответствующих оговорок.
• EER является интернациональным общепризнанным показателем, понятным для специалистов всех стран и континентов.
• Именно по EER и только по нему производится деление кондиционеров по классам энергоэффективности (табл. 1).

COP— тепловой коэффициент

Другой параметр — COP (Coefficient of Performance —тепловой коэффициент) равен отношению мощности обогрева к потребляемой мощности.

Коэффициент EER бытовых сплит-систем обычно находится в диапазоне от 2.5 до 3.5, а COP — от 2.8 до 4.0. Можно заметить, что значение COP выше, чем EER. Это связано с тем, что в процессе работы компрессор нагревается и передает фреону дополнительно тепло. Именно поэтому кондиционеры всегда выделяют больше тепла, чем холода. Этим фактом часто пользуются недобросовестные производители, указывая в рекламе для подтверждения высокой энергоэффективности своих кондиционеров коэффициент COP вместо EER.

Для обозначения энергоэффективности бытовой техники существует семь категорий, обозначаемых буквами от A (лучшей) до G (худшей). Кондиционеры категории “A” имеют COP > 3.6 и EER > 3.2, а категории “G” — COP < 2.4 и EER < 2.2.

Следует заметить, что потребляемая мощность и мощность охлаждения обычно измеряются в соответствии со стандартом ISO 5151 (температура внутри помещения +27°С, снаружи +35°С). При изменении этих условий мощность и КПД кондиционера будут другими. Для определения фактической энергоэффективности были введены сезонные коэффициенты SEER и SCOP, которые определяются с учетом потребленной за год электроэнергии и выработанному за этот же период количеству тепла или холода. Такие коэффициенты позволяют сравнивать энергоэффективность различных моделей кондиционеров в реальных, а не лабораторных условиях. Однако для регионов с разным климатом сезонные коэффициенты также будут различны. С 2012 года на шильдах кондиционеров для европейского рынка эти коэффициенты будут указываться для трех европейских климатических зон.

Надо ли покупать энергоэффективный кондиционер

Часто при покупке кондиционера возникает вопрос, надо ли обращать внимание на его энергоэффективность и стоит ли покупать именно энергоэффективный кондиционер вместо обычного. Здесь логика рассуждений следующая

Дело в том, что стоимость энергоэффективного кондиционера выше обычного. При этом выгода от него будет ощущаться только в процессе длительной эксплуатации. Таким образом, если ожидается редкое использование кондиционера (условно, один месяц в год), то экономия энергии окажется незначительной, и смысла в дополнительных затратах на повышенную энергоэффективность нет.

Например, по данным сервиса для анализа погоды, в Москве температура воздуха выше +24°С бывает всего 340 часов в год — именно такой будет ожидаемая длительность использования кондиционера в году в Москве. В Санкт-Петербурге — и того меньше, 194 часа в год. В этих регионах дорогой энергоэффективный кондиционер будет окупаться более 10 лет — дольше срока его службы.

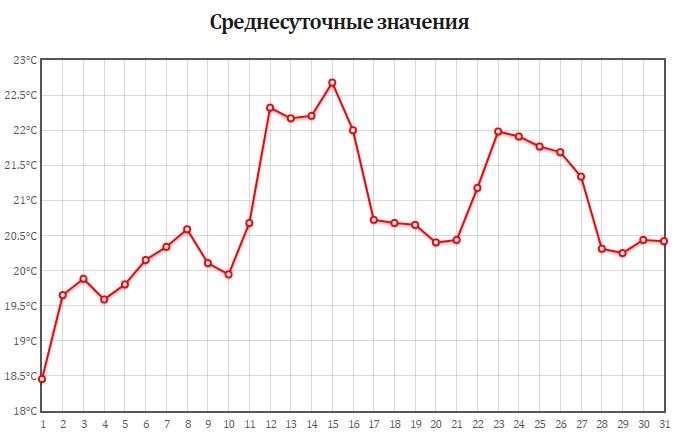

Среднесуточная температура в Москве только в июле бывает выше +20°С. Это значит, что дома кондиционеры в Москве будут использоваться редко, а энергоэффективные модели — окупаться долго. В офисах ситуация лучше.

А вот в Краснодаре, например, температура выше +24°С наблюдается более 1000 часов в год, и энергоэффективный кондиционер окупится за 3-5 лет. Точнее, окупился бы, если бы не одно «но».

Это «но» заключается в том, где будет установлен рассматриваемый кондиционер — в офисе или дома. Ведь обычно человек находится дома в будние дни только вечером, ночью и утром — когда сильной жары-то и нет. А в течение дня человек дома только на выходных. Таким образом, количество жарких часов, когда человек дома, резко снижается: 100, 55 и 300, соответственно, для Москвы, Санкт-Петербурга и Краснодара. И тогда даже в Краснодаре погоня за энергоэффективностью для домашнего кондиционера неочевидна.

Другое дело — офис. Там и тепловыделения выше (о расчете теплопритоков читайте здесь и здесь), и днем люди находятся чаще. Выбор энергоэффективного оборудования, скорее всего, оправдает себя.

Класс энергоэффективности кондиционеров

Энергоэффективность прибора определяется его коэффициентом полезного действия. Но у кондиционера КПД нет: он не производит тепло или холод, а лишь «закачивает» их из окружающего пространства в квартиру или какое-либо другое помещение. И мощность, с которой кондиционер охлаждает или обогревает помещение, в общем случае заметно больше той, которую он потребляет.

Кондиционер Ballu в интерьере

Например, у кондиционера Daikin FTXN25K мощность охлаждения – 2,5 кВт, потребляемая при этом мощность – 0,82 кВт; мощность обогрева – 2,8 кВт, потребляемая при этом мощность – 0,8 кВт. Энергоэффективность охлаждения помещения этим кондиционером можно определить как 2,5/0,82=3,05; энергоэффективность обогрева – 2,8/0,8=3,5.

Это – неплохие показатели. В Европе кондиционеры по энергоэффективности делят на 7 классов, которые обозначают латинскими буквами от «A» до «G». Коэффициент энергоэффективности при работе на охлаждение обозначают буквосочетанием EER, коэффициент энергоэффективности при работе на обогрев – буквосочетанием COP.

Таблица 1

Категории энергоэффективности кондиционеров по нормам ЕЭС

Категория A в странах ЕЭС подразделяется еще на три группы: A+, A++, A+++. Занесение устройств в эти группы производится по сложной схеме: учитывается, какую теоретическую энергоэффективность могла бы обеспечить конструкция кондиционера, какова она в реальности, каково соотношение этих величин, и т.д.

Энергоэффективный кондиционер Gree

К классу A+++ относится лишь несколько самых лучших кондиционеров Daikin и Mitsubishi Electric.

Класс энергоэффективности в обязательном порядке указывают в паспорте на изделие; тот потребитель, который не хочет переплачивать за электроэнергию, должен учитывать этот параметр.

Читайте в нашей статье, о кондиционерах «Дайкин-35»-лучшее из лучшего.

Также вас могут заинтересовать кондиционеры бренда Mitsubishi. Читайте по адресу: http://remontspravka.com/konditsioneryi-mitsubisi-obzor-kakie-byivayut-po-vidam/

О кондиционерах марки Samsung читайте здесь.

Обобщенные (сезонные) показатели энергоэффективности

Главная причина введения сезонных показателей – желание оценить эффективность работы холодильного оборудования в условиях, приближенным к реальным, т.е. в течение всего сезона при различной нагрузке и температуре окружающей среды.

Другими словами, обобщенные показатели учитывают ненагруженные режимы работы, поэтому их иногда называют коэффициентами энергоэффективности при частичной нагрузке.

Экспериментальные данные показывают, что нагрузка на систему кондиционирования в течение года изменяется следующим образом:

Очевидно, что данная кривая может существенно изменяться в зависимости от климата конкретного местоположения. Также очевидно и то, что для упрощения расчетов коэффициентов энергоэффективности и для расширения диапазона их применения эта кривая требует осреднения. Наиболее часто встречается четырехступенчатое осреднение.

Выделим основные особенности обобщенных показателей энергоэффективности:

• Как правило, используется четырехступенчатое осреднение сезонной нагрузки на климатическую систему.
• Оценка производится только для одного чиллера. Однако СНиП 41-01-2003 “Отопление, Вентиляция и Кондиционирование”, п. 9.2 гласит, что “Систему холодоснабжения следует, как правило, проектировать из двух или большего числа установок охлаждения”.В случае системы холодоснабжения на основе нескольких чиллеров ситуация меняется. Например, при наличии трех чиллеров график нагрузки каждого чиллера в зависимости от общей нагрузки выглядит следующим образом:  Из графика видно, что в многочиллерной системе нагрузка на каждый чиллер выше, чем в одночиллерной, если общая нагрузка не превышает 65% от максимальной. Сделаем из этого главный вывод: нагрузка на чиллер в многочиллерной системе практически всегда выше 50%. Это следует учитывать при выборе показателя энергоэффективности.

ESEER – Европейский сезонный показатель энергоэффективности

ESEER – European Season Energy Efficiency Ratio – Европейский сезонный показатель энергетической эффективности, определяемый в соответствии с директивами Евросоюза (согласно спецификации ЕЕССАС (Оценка энергетической эффективности и сертификация кондиционеров воздуха), в Европе следует использовать именно ESEER).

ESEER рассчитывается по следующей формуле:

ESEER = 0.03·EER(100%, 35°C)+0.33·EER(75%, 30°C)+0.41·EER(50%, 25°C)+0.23·EER(25%, 20°C),
где EER(..%) коэффициенты энергоэффективности при указанной нагрузке и температуре наружного воздуха или соответствующей температуре охлаждающей воды (см. таблицу ниже).

Параметры для расчета ESEER можно наглядно представить в виде таблицы:

EMPE – итальянское сезонное осреднение

EMPE – показатель энергетической эффективности чиллера, методика расчета которого разработана итальянской ассоциацией AICARR (итал. Associazione Italiana Condizionamento dell’Aria Riscaldamento e Refrigerazione; англ. Italian Association of Air-Conditioning, Heating and Refrigeration; Итальянская ассоциация кондиционирования воздуха, систем отопления и холодоснабжения). EMPE используется на территории Европы. Исследования проводились для Центральной и Восточной Европы в следующих условиях:

• принят постоянный расход хладоносителя,
• температура хладоносителя на входе в чиллер фиксирована и равна 7°C.

Параметры для расчета EMPE можно наглядно представить в виде таблицы:

IPLV – американский показатель энергоэффективности

IPLV (Integrated Part Load Values, интегральный показатель при частичной нагрузке) – показатель энергетической эффективности, определяемый в соответствии с американским стандартом AHRI (Air Conditioning, Heating, and Refrigeration Institute; Институт кондиционирования воздуха, систем отопления и холодоснабжения) 550/590-98.

Параметры для расчета IPLV можно наглядно представить в виде таблицы:

IPLV имеет следующие особенности:

• IPLV в основном применяется на рынке США,
• Длительность периода работы с 75-100%-й нагрузкой принята равной 1% – очень малая величина. Здесь предполагается, что при проектировании систем холодоснабжения был заложен запас в 20-30% по холодопроизводительности.
